Номер патента: 1529013

Опубликовано: 15.12.1989

Авторы: Кузнецов, Янков

МПК: F24D 17/00

Метки: воды, нагрева

...и переохла 4 итель фреона теплового насоса, что уменьшает расход электроэнергии на выработку тепла системой.2 з.п. А-лы, 1 ил. ключенными по охлаждаЮщей среде к водопроводу 7.Разборная емкость 8 связана с автономными отсеками 2 и 3 бака- аккумулятора теплопроводом 9 через насос 20, а потребитель горячей воды связан с системой нагрева воды тепло- проводом 21.Система нагрева воды работает следующим образом.Холодная вода подается по трубам водопровода 7, проходит через маслоохладитель 18 и переохладитель 19 фреона теплового насоса 6 и подогревается в них до промежуточной температуры. Лалее вода проходит через трехходовый клапан 14 и по подающей трубе 10 заполняет автономный отсек 2 бака-аккумулятора, вытесняя при этом ранее...

Номер патента: 1539472

Опубликовано: 30.01.1990

Авторы: Ермаков, Рузавин

МПК: F24D 17/00

Метки: водоснабжения, горячего

...3 верх ней ступени установлены на подающих линиях, а водоразборные стояки 6, 7 подсоединены к кольцевому контуру 8, причем последний разделен на зоны с различными температурными уровнями посредством обратных клапанов 1.Система также содержит водоразборные краны 12, 3, установленные на стояках 6, 7, подающих воду соответственно повышенного 60 - 65 С) и пониженного (37 - 40 С) тем пературного потенциала.Система горячего водоснабжения работает следующим образом. При водоразборе ниже максимальногонагреваемая вода поступает из теплообмен ника 1 нижней ступени, установленного в центральном тепловом пункте 2, по магистральным и распределительным трубопроводам 4 и 5 на вводах в здания, где догревается в теплообменниках 3 верхней...

Номер патента: 1545036

Опубликовано: 23.02.1990

Авторы: Крылов, Пец, Тарасов

МПК: F24D 17/00

Метки: абонентского, ввода, теплосети

...абонентом теплоносителя в .ТЭЦ с завышенной поотношению к отопительному графикутемпературой регулятор 15 импульсно 4 О через прерыватель 14 начинает с помощью механизма 10 закрывать клапан9. При движении клапана 9 подмесас положения полного открытия в сторону закрытия замыкается его конце вой выключатель 18 и блок 8 управлениявключает посредством привода 7 насос 6 подмеса, который начинает час 50 ля системы отопления и, соответствен 5 10 15 20 гренателя ГВС возвращается обратно в ТЭЦ.Подпиточная холодная вода через обратный клапан 22 и первую ступень А, смешиваясь с циркуляционной из линии ГВС посредством циркуляционного насоса 5 через вторую ступень Б подогревателя, подается в систему ГВС абонента.Регулятор 2 перепада давления...

Номер патента: 1548606

Опубликовано: 07.03.1990

Авторы: Куновский, Осипов, Староверов, Шабельник

МПК: F24D 3/02

Метки: водяного, замораживания, защиты, отопления, системы

...трубопровод 6 тепломагистрали с установленными на нем задвижками 7 и 8 с приводами, датчики 9 и 10 температуры, предназначенные для измерения теплоносителя в обратном трубопроводе тепломагистрали и наружного воздуха соответственно, и присоединенные ющему устройству 11, связаводами задвижек 3, 7 и 8.защиты системы отопления ония осуществляют следующимсвоевременного опорожнения системыот теплоносителя. Способ защиты системы водяного отопления от замораживания, имеющей подающий и обратный трудопроводы, подключенные к установленным в помещении отопительным приборам, путем опорожнения системы от теплоносителя, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и экономичности, опорожнение системы отопления начинают при выполнении...

Номер патента: 1551939

Опубликовано: 23.03.1990

Авторы: Братенков, Ильин, Кулешов

МПК: F24D 17/00

Метки: открытая, теплоснабжения, централизованного

...11 отопления и в смеситель 3, где осуществляется приготовление воды на нужды горячего водоснабжения путем смешения теплоносителя из подающей 1 и обратной 2 магистралей тепловой сети. Регулировка подачи теплоносителя из подающей магистрали 1 для получения в смеситель 3 горячей воды требуемых параметров (55 - 70 С) осуществляется с помощью регулятора 5 температуры. После смесителя 3 горячая вода поступает в подающий трубопровод 4 горячего водоснабжения, установленный на нем регулятор б расхода отрегулирован на пропуск среднечасового расхода горячей воды.В период отсутствия водоразбора на горячее водоснабжение (водоразборные краны 7 закрыты) или при водоразборе меньшем, чем среднечасовой расход (водоразборные краны 7 открыты...

Номер патента: 1553796

Опубликовано: 30.03.1990

Авторы: Корсаков, Кружилин

МПК: F24D 3/02

Метки: теплоснабжения, элеваторная

...подключена патрубку 16 сетевой воды дополнильного элеватора 8. Кроме того, на братком трубопроводе 4 системы отоп Мния установлен регулятор 17 давления до себя, а на подающем трубопроводе 3 системы отопления - вентили 18 для ручного регулирования подачи гре ющей воды на нагревательные прибо 40 фы 19Система работает следующим обраом.Сетевая вода, подаваемая от теплойсточника по подающей магистрали 145теплосети, имеет, как правило, температуру более 100 С, в связи с чем к этой воде перед подачей в систему отопления добавляют сетевую воду из, обратной магистрали 2 теплосети,50 Чтобы получить смесь с температурой яе более 90-95 С. Сетевая вода из обратной магистрали 2 сначала подается по трубопроводу через патрубок 16 . Э дополнительный...

Номер патента: 1553797

Опубликовано: 30.03.1990

Авторы: Зиновьев, Локшин

МПК: F24D 19/10

Метки: здания, отопление, отпуска, теплоты

...заданные промежуткиточки (фрамуги) суммируют обычным 40 времени числа одновременно открытыхспособом, то открытые окна (балкон- окон здания и прекращают подачу тепные двери) целесообразно суммировать лоносителя в здание при превышениис повышающим коэффициентом, например процента открытых окон от общего чис 2 и 3. Система сигнализации состоит ла окон в здании, определяемого поиз герконов 6, находящихся в замкну эмпирической формулетом состоянии при закрытых окнах и фор пр = 25 Ою 5 П ОзбУв+ ОэЗТнэточках. Каждый контакт при открытых где П - этажность здания;форточках разрывает одну из параллель- Ч - расчетная скорость, ветра,.но соединенных ветвей с сопротивле- м/с;нием К или 2 К(ЗК). Если все окна и50 иТ - температура наружного...

Номер патента: 1555599

Опубликовано: 07.04.1990

Автор: Корниенко

МПК: F24D 13/00

Метки: квартиры, отопления

...8 и регулятор 9 перегрева воздуха, а в помещении квартиры расположен регулятор 10 температуры, связан- З 5 ный с электронагревателем 8.Система работает следующим образом.С наступлением отопительного периода подают напряжение на систему 40 отопления квартиры. Если температура в квартире ниже 20 С регулятор 10 температуры включает электронагреватель 8 и вентилятор 7, В результате этого происходит нагрев воздуха, 45 циркулирующего по каналам 2 и 3 внутри плит 4 между этажного перекрытия. Проходя по каналам 2 и 3 и через соединительные короба 5 из металла, воЗдух циркуляционного контура нагревает плиты 4 междуэтажного перекрытия, соединительные короба 5, в результате чего нагревается воздух внутри квартиры. Бсли температура...

Номер патента: 1555600

Опубликовано: 07.04.1990

Автор: Гурвич

МПК: A01G 9/24, F24D 19/10

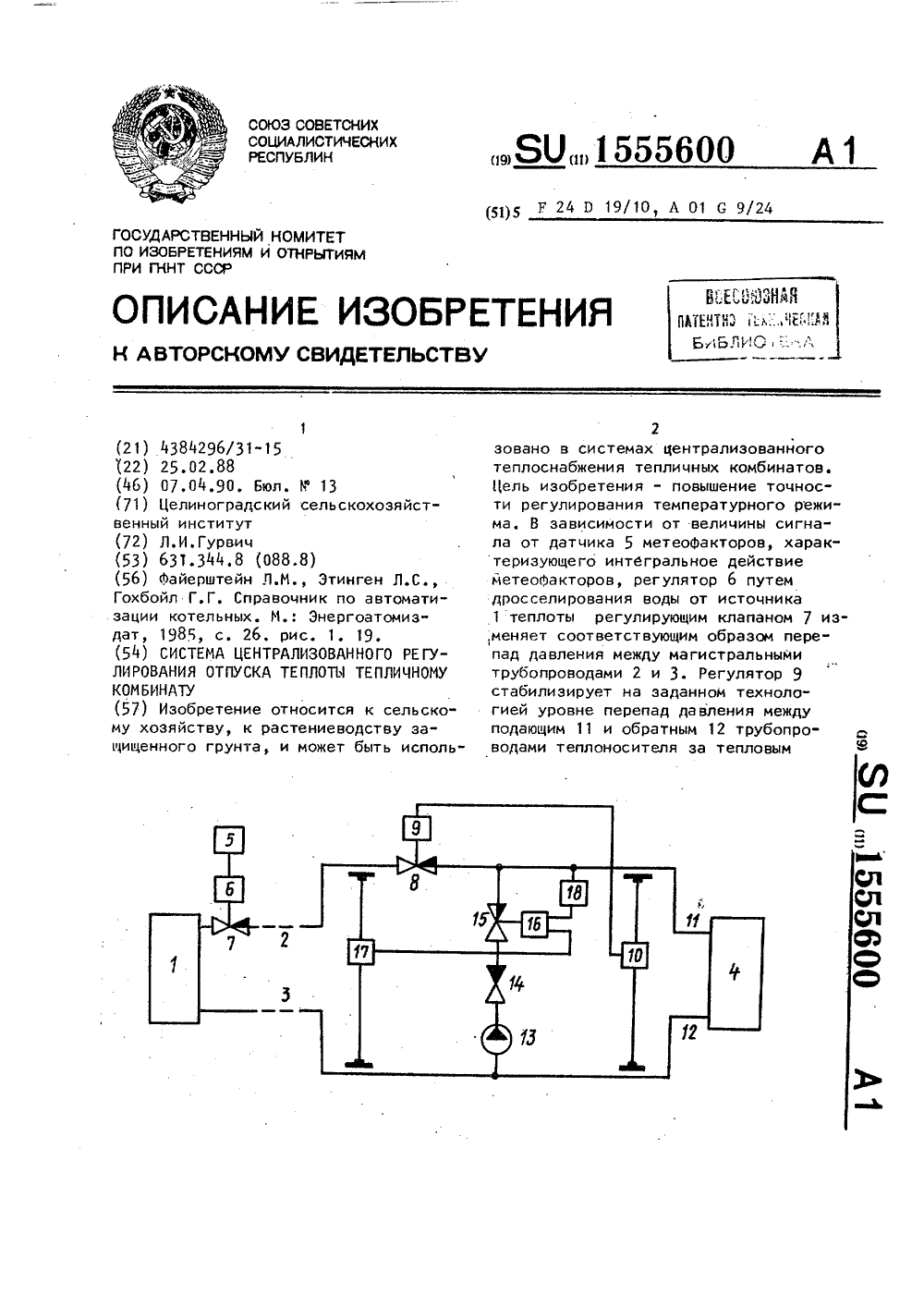

Метки: комбинату, отпуска, тепличному, теплоты, централизованного

...комбинатом 4, остался на прежнем заданном уровне. Но поскольку перепад давления между магистральными трубопроводами 2 и 3 перед тепловым пунктом изменился, нарушилось заданное соотно" шение между этим перепадом итемпературой воды в подающем трубопроводе, измеряемой датчиком 18. В связи с этим регулятор 16 изменяет количество охлажденной водь 1, а следовательно, и перепад давления за линией перепуска, цто заставляет вновь вступить в работу регулятор 9В результате совместной работы регуляторов 9 и 16 температура воды в подающем трубопроводе изменится на величину, ,пропорциональную изменению перепада давлений между магистральными трубопроводами 2 и 3, при сохранении прежнего перепада давлений между подающим 11 и отводящим 12...

Номер патента: 1560925

Опубликовано: 30.04.1990

Автор: Надтока

МПК: F24D 3/08

Метки: дома, жилого, теплоснабжения

...Предусмотрена также установкаэлектрических нагревателей 24,Работа системы теплоснабжения осуществляется следующим обраэом.Во время зимнего режима закрытызадвижка 20 и открыта задвижка 21,Вода из обратного трубопровода 14 системы отопления насосом 13 по главномустояку 2 подается в газовый генератор 1 тепла, где, нагреваясь, поступает в подающий трубопровод 3 системы отопления, трубопровод 18 водоразбора и стояки 15 с нагревательнымиприборами 16. Остывшая вода поступает в обратный трубо ровод 14 и циклповторяется. Для компенсации водоразбора и утечки воды подпитка осуществляется через подпиточный трубопро-,вод 19.Нагрев воды в газовом генераторе 1также осуществляется продуктами сгорания газа, которые, проходя черезтрубы и омывая...

Номер патента: 1560926

Опубликовано: 30.04.1990

Автор: Казаков

МПК: F24D 19/10

Метки: отопления

...деления шкалы 24, Запорное устройство 5 ставят в положение, соответствующее задаваемому максимальному расходу теплоносителя (шкала отметок не показана), закрывают пусковое устройство 34, открывают кран 30, вентили 28 и подают напряжение на электронагреватель, После этого медленно открывают пусковое устройство 34 и подают питательную воду из трубопровода 32 через кран 30 и питательный бак 29 в электронагреватель. Когда из вентилей 28 начнет выходить вместо воздуха пар, последние закрывают трубопроводы 3,4 и нагревательные приборы 2 заполнены паром и установка работает в автоматическом режиме.При увеличении температуры в отапливаемом помещении 14 выше заданной величины нагревается и жидкость,заполняющая герметичную емкость 15,...

Номер патента: 1562584

Опубликовано: 07.05.1990

Авторы: Аверьянов, Мороз, Примак

МПК: F24D 17/00

Метки: водоснабжения, горячего

...теплоносителя выполнен ввиде рычажного клапана, рычаг 13 кото- рого механически соединен со штоком11 регулятора 10 холодной воды. На рычаге 13 может крепиться груз 14.Система работает с .дующим образом.При отсутствии разбора горячей во-.ды для возмещения теплопотерь и поддержания температуры в водоподогреватель 6 через подающий 1 и обратный 2трубопроводы подается необходимое ко-.личество греющего теплоносителя, обеспечиваемое диафрагмой 3. В это времярегулятор 10 расхода и рычажный клапан 5 расхода закрыты, так как груз14 опускает рычаг 13 рычажного клапана 5 Расхода и через шток 11 закрывает регулятор 10 расхода.При водоразборе в трубопроводе 8горячей воды устанавливается понжкенное давление, в результате чего врегуляторе О расхода...

Номер патента: 1562609

Опубликовано: 07.05.1990

Авторы: Ицкович, Куновский

МПК: F24D 3/00

Метки: автономная, теплоснабжения

...всасывающий трубопровод 8 подключен к внутренней камере 11, а подающий 7 - к внешней 12.Побудитель 5 движения теплоносителя и источник 2 теплоты снабжены обводной линией 21 с запорной арматурой 22. К контуру отопления подключен расширительный сосуд 23, подающий трубопровод 7 сааб 1 .н с баком-аккумуляторам 24 горячего водоснабжения, а всасывающий 8 - с исто ником 25 водоснабжения. В контуре отопления имеется регулирующая арматура 26 и 27, Муфта 17 состоит из ведущей 28 и ведомой 29 частей, последняя совмещена с крыльчаткой 15, опирающейся через тела 30 качения на корпус 13, куда прикреплен упор с телами 31 качения. Камеры 11 и -.12 сообщены между собой через теплаизолированный какал 32. Всасывающий трубопровод 8теплоизалирован. В...

Номер патента: 1562610

Опубликовано: 07.05.1990

Авторы: Андреев, Вайсман, Романов

МПК: F24D 3/00

Метки: работы, системы, теплоснабжения

...комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к централизованному теплоснабжению, в частности к системам подпитки тепловых сетей и Источников энергоснабжения. 5Цель изобретения - повышение экономичности путем увеличения выработки электроэнергии на тепловом потреблении.На чертеже представлена принципи альная схема системы теплоснабжения.Способ работы системы теплоснабжения включает нагрев теплоносителя на основной ТЭЦ 1, догрев его до заданной температуры в периоды увеличенной 15 тепловой нагрузки на пиковой ТЭЦ 2, Подпитку тепловых сетей от источника 3 водоснабжения, Воду для подпитки...

Номер патента: 1562611

Опубликовано: 07.05.1990

Авторы: Мишутин, Стронский, Супрун

МПК: F24D 11/02

Метки: теплоснабжения

...работы путем снижения топливно-энергетических затрат на ее эксплуатацию.На чертеже изображена принципиальная схема системы теплоснабжения.Система содержит контур тепловогонасоса и контур теплоснабжения с включенным в него теплоизолированным водогрейным котлом 1 с топочной зоной,при этом линия нагрева конденсатора 2теплового насоса включена в контуртеплоснабжения, а линия охлаждения -:в контур теплового насоса. Конденса"тор 2 выполнен в виде теплообменника.труба в трубе и расположен в топочнойзоне котла 1, при этом внутренняя труОба служит линиеч охлаждения, а внешняя - линией нагрева.Система работает следующим образомеВключенный тепловой насос отбирает 25тепло от низкопотенциального источника энергии и, подняв его температурный уровень,...

Номер патента: 1562612

Опубликовано: 07.05.1990

Автор: Попов

МПК: F24D 12/00

Метки: здания, энергоснабжения

...относительно поверхности баков, при 45 этом зазор 2 на уровнях потолка и пола здания 18 сообщен при помощи отверстий 22 с заслонками н теплоизоляции 20 с внутренним объемом здания 8. Генератор 2 установлен вне рабочего бака-аккумулятора 3 и снабжен водяной системой 23 охлаждения, подключенной к рабочему баку-аккумулятору 3.Здание 18 имеет стены и потолки 2455 (не обозначены ),. выполненные с динамической пористой изоляцией (ДПИ), окна 25 четырехслойным остеклением, сплошное основание 26 на сваях 27, водопровод 28. Ветродвигатель 1 снабжен тросовой передачей движения от кривошипа 29 к поршню 30 насоса 4,У турбины 5 типа Пельтона вал 31соединен через муфту 32 с генератором 2, Поворотные сопла 14 позволяютпри избытке воды направлять...

Номер патента: 1564474

Опубликовано: 15.05.1990

Авторы: Булычева, Волков, Готлиб, Климовицкий, Мардер, Наумов, Симачкова, Соловьев, Стронгин

МПК: F24D 5/00, F24F 9/00

Метки: лучистого, отопления, помещения

...на патрубках 12 забора воздуха из помещения, на теплоизлучающих элементах 5 между патрубками 13, 12 перепускным и забора воздуха из помещения по ходу теплоносителя, К заслонкам 14-17 подключены фисполнительные механизмы 18-21, связанные с концевыми выключателями 22.Система работает следующим образом.Теплоноситель (газовоздушная смесь)из теплогенератора 1 поступает в тепОлоизлучающие элементы 5, которые отапливают помещение, В момент открыванияворот проема (не показано) концевыевыключатели 22 размыкаются и даютсинхронный импульс на исполнительные55механизмы 18-21, которые приводят вдействие воздушные заслонки 14-17 та-,ким образом что заслонки 14-1 6 открываются, открывая при этом патрубки 3, 13 и 12 выбросной, перепускной и забора...

Номер патента: 1575011

Опубликовано: 30.06.1990

Авторы: Головков, Дерновой, Кунахович, Рожков, Тарнопольский, Хайхян

МПК: F24D 3/00

Метки: пункте, расхода, тепловом, теплоносителя

...орган 10 зафиксирован в определенном положении. В случае уменьшения расхода теплоносителя до заданной величины контактный милли- амперметр 6 обесточит реле 17, канал 8 на закрытие регулирующего органа 10 подключится к регулятору температуры, и последний будет поддерживать заданную температуру. 1 ил. 15 подается питание от блока 5 на реле 17, Последнее отключает канал 8 импульса на закрытие регулятора 7 температуры от регулирующего органа 10. При росте расхода теплоносителя в тепловом пункте и достижении заданного максимального значения, установленного в контактном миллиамперметре б, через канал 16 подается питание от блока 5 на реле 18. Последнее подает питание от блока 5 непосредственно через канал 9 на открытие регулирующего...

Номер патента: 1575012

Опубликовано: 30.06.1990

Авторы: Безродный, Волков, Гуренко, Переверзев, Подгорецкий

МПК: F24D 5/02

Метки: отопления, помещения

...заглубленкыми по типу боровов, а удаленные могут иметь аналогичную или открытую коробчатую конструкцию и соединяются с дымовой трубой 22. Тепловые трубы 1 в блоках 10 сгруппированы в поперечнообдуваемые, преимущественно шахматные, пучки и заведены в дымоотводящий канал 16 через отверстия в его сводовой части, выполняемые либо прямоугольными под групповую установку всего блока 10 в случае его модульной компоновки с серединным креплением всех тепловых труб 11 в трубной доске 23, либо с учетом возможности индивидуальной установки и уплотнения каждой трубы 1 блока 10, имеющей при этом самостоятельные опоры своим нижним торцом на днище дымоотводящего канала 16, Отдельные блоки 10 в хвостовой части дымоотводящегоВ результате обеспечивается...

Номер патента: 1575013

Опубликовано: 30.06.1990

Авторы: Соколов, Якимов

МПК: F24D 19/10

Метки: автоматизированный, пункт, тепловой

...и температура в нем соответственно снижается. Однако указанный процесс регулирования температуры теплоносителя в подающем трубопроводе 3 отопительной установки осуществляется во много раз быстрее, чем процесс регулирования температуры теплоносителя в обратном трубопроводе 5 отопительной установки, За счет этого устраняются автоколебания при работе двух электронных регуляторов 9 и 13 температуры, а также в период прохождения пиков горячего водоснабжения, когда температура теплоносителя на выходе из подогревателя верхней ступени резко снижается и соответственно электронный регулятор 13 больше открывает клапан 11, снижается расход теплоносителя, поступающего в отопительную установку, и за счет этого уменьшается суммарный расход...

Номер патента: 1576788

Опубликовано: 07.07.1990

Авторы: Драчнев, Кыйв

МПК: F24D 3/00

Метки: теплоснабжения, централизованного

...Н; дополнительный сетевой насос 31 - 40 Я от расчетного расхода сетевой воды и напор, равный Н.35 Перед отопительным сезоном производится гидравлическая регулировка тепловой сети для двух граничных режимов работы устройства в соответствии с расчетными пьезометрическими графиками 44 и 45.40В качестве регулируемых гидроэлеватором 39 в схеме используются специальные гидроэлеваторы, функционирующие с переменными коэффициентами инжекции (например, двухсопловые регулируемые гидроэлеваторы с централизованным управлением).Перед началом отопительного сезона настраиваются регулятор 9 температуры прямой сетевой воды на поддержание ступенчатого графика (график 43, фиг. 3), а регулятор 19 температуры обратной сетевой воды - на поддержание...

Номер патента: 1576789

Опубликовано: 07.07.1990

Автор: Дромашко

МПК: F24D 3/10

Метки: водоснабжения, горячего, квартирного, отопления, совмещенная

...дымо вую трубу котла 7 с чердачным дымоходом 13, патрубки 14 подвода и отвода воды,теплоизоляцию 15 и дверцы 16 для загрузкитоплива и удаления золы.Система работает следующим образом.В теплое время года устанавливают набак-аккумулятор теплоизоляцию 15, закрывают заслонку 10 и сжигают топливо втопке 9. Так как топка 9 расположена в непосредственной близости от бака-аккумулятора, большая часть выделяемого тепла в ви,де открытого пламени и высокотемпературных газов передается через днище 8 и стенки трубы котла 7 нагреваемой воде, котораянагревается до 70 - 80 С. После прекращения горения можно закрыть заслонку 11. Приэтом обеспечивается круглосуточное снабжение горячей водой, так как нагретая водадолго сохраняется в...

Номер патента: 1576790

Опубликовано: 07.07.1990

Авторы: Боданский, Краснов, Сегаль

МПК: F24D 9/00

Метки: воздуха, компрессорной, сжатого, станции, тепла, утилизации

...нагретую воду насосом 7 подают на охлаждение в градирню 3, после чего цикл повторяют.Для утилизации тепла сжатого воздуха в концевой холодильник 2 подают питьевую воду, которую нагревают и собирают в баке- аккумуляторе 8. К потребител ю горячего водоснабжения нагретую воду подают насосом 9. При достижении заданного верхнего уровня воды в баке-аккумуляторе 8 закрывают задвижку 16 и открывают задвижки 14 и 15, Нагретая вода из концевого холодильника 2, выделенного для утилизации тепла сжатого воздуха, поступает в теплообменник 1 О и далее в емкость 11. В поверхностном теплообменнике 10 нагретая питьевая вода отдает тепло охлажденной производственной воде, которую подают из резервуара 4 насосом 5 и сливают в резервуар 6. При...

Номер патента: 1576791

Опубликовано: 07.07.1990

Автор: Гурвич

МПК: A01G 9/24, F24D 19/10

Метки: комбината, системы, тепличного, теплоснабжения, централизованного

...11 перемещения;К - коэффициент усиления усилителя;Кз - коэффициент передачи блока 17коррекции частоты вращения двигателя;Кд - коэффициент передачи двигателя 18 с редуктором 19;К, - напряжение, управляющее числом оборотов двигателя 18;К - чувствительность датчика 20 перемещения.Таким образом, передаточная функцияследящего регулятора соответствует передаточной функции апериодического звена первого порядка, т. е. фильтру низкой частотыпервого порядка,При этом постоянная времени фильтра Тгрубо может регулироваться путем изменения передаточного числа редуктора 19, аплавно - путем изменения напряжения1.), от датчика 8 расхода (фиг. 1).Для реализации фильтра 7 можно применять, например, усилители мощности среверсивным асинхронным двигателем...

Номер патента: 1580109

Опубликовано: 23.07.1990

Авторы: Маторин, Моисеев, Семенюк, Фурта

МПК: F22B 33/18, F22D 1/36, F24D 9/00 ...

Метки: котельная

...15-20 С, отдавая свое тепло холодному дутьевому воздуху, поступаннцему по воздуховоду 3 на горение в котел 1. Далее охлажденный сетевой теплоноситель (вода) по трубопрово" ду 8 насосом 20 подается в оросительный теплообменник 9.Теплоноситель (вода циркулирует по замкнутому контуру, образованному теплообменными поверхностями 6, 12 и 7, трубопроводом 8 беэ гидравлического разрыва струи.Нагретая вода замкнутого циркуляционного оросительного контура 4 теплообменника 9 из поддона 16 насосом 18 прокачивается в виде греющей среды через дополнительный поверхностный теплообменник 11, где она охлаждается и подается на распылитель 14. Охлажденная вода циркуляционного оросительного контура 5 теплообменника 10 из поддона 17 насосом 19 прокачивается...

Номер патента: 1580119

Опубликовано: 23.07.1990

Авторы: Андерле, Гавелка, Михаличка, Непейхал, Петровски, Свобода, Флейсхманн, Шидло

МПК: F24D 9/02

Метки: воды, горячей, контура, отопительного, пара, соединение, технологического

...19 подклоченк ответвляющемуся от трубопровода 3трубопроводу 18. В предлагаемом контуре одна ступень генератора параможет быть выполнена только в видерасширителя 1 2.Кроме того, в предлагаемом соединении контура каждая ступень может быть выполнена в.виде параллельно включенных в паровую магистраль30 через паропроводы 36,30 и 28 и коллектор 29 расширителя 9 и смесителя19, а также параллельно включенныхв паровую магистраль через паропро 5воды 43,26,25 и коллектор 26 расширителя 6 и смесителя 16, Расширитель1 2 с о един ен с тр убоп ров од ом 4 и ос р едством трубопровода 13. Компрессор 33имеет собственный электродвигатель34, действующий через коробку пере"дач 35. Электродвигатель 40 подключен через коробки передач 41 и 42...

Номер патента: 1583715

Опубликовано: 07.08.1990

Автор: Цаер

МПК: F24D 5/02

Метки: вентиляции, воздушного, отопления, помещения

...или 23 подпольного канала 13,и имеющего направляющие 32 с подвижно установленной в них У-образнои прижимной пластиной 33 для фик:ации трубки 25.Устройство работает следующим образом.5 Наружный воздух проходит через заборный патрубок 1 при открытом воздушном клапане 17, нагревается в калорифере 2, а затем вентилятором 3 через соединительный воздуховод 4, в котором воздуховытяжное отверстие 18 закрыто регулирующей заслонкой 19, подается в плинтусные воздуховоды 5 и 6 и через воздуховыпускные отверстия 12 (при открытых шиберах 20) выпускается в помещение 11 настилающимися вертикальными струями.15 Кроме того, нагретый воздух через отверстия 15 подается в подпольные каналы 13, проходя по которым он нагревает внутреннюю поверхность пола 14...

Номер патента: 1588997

Опубликовано: 30.08.1990

Авторы: Мишуров, Файерштейн

МПК: F24D 17/00

Метки: водоснабжения, горячего

...на нем последовательно насосом 5 и регулято ром 6 расхода теплоносителя. Система дополнительно содержит бак-аккумулятор 7, подключенный к трубопроводу 4 горячего водоснабжения параллельно насосу 5 при помощи подающего и отво п дящего патрубков 8 и 9, причем на последнем установлен дополнительный регулятор 10 расхода теплоносителя, связанный с основным регулятором 6, Контур 2 отсоса газов содержит эжек тор 11, насос 12 рабочей воды, бак 13 рабочей воды.Система горячего водоснабжения работает .следующимобразом.Химочищенная вода подается в деа эрационную колонку 1,куда поступает и высокотемпературная вода. Разрежение в колонке 1 создается контуром 2, в состав которой входит эжектор 11, насос 12 рабочей воды и бак 13 рабочей...

Номер патента: 1596192

Опубликовано: 30.09.1990

Автор: Тарасов

МПК: F24D 17/00, G05D 23/02

Метки: водоснабжения, горячего, действия, прямого, регулятор, системы, температуры

...обратную линию 5 теплосети, вторую камеру 6, подключенную к прямой линии 7 теплосети, регулируюп 1 ий орган, расположенный в камере 6 и выполненный в виде сопла 8 и дроссельной иглы 9, соединенной с термосильфоном 1 О, снабженным регулировочным элементом 11 трет)о камеру 12, вход 13 которой связан тр)юттпроводом 14 с подающей линией 4 го;,;,чего водоснабжения, а выход 15 - посредством трубопровода 16 подключен к первой камере .Регулятор температуры работает следующим образом.Вода из прямой линии 7 теплосети пос)упяет во вторую камеру 6, откуда через сопло 8 перетекает и первую камеру 1 и далее через патрубок 2 - в подающую линию 4 системы горячего водоснабжения. Одноременш с этим под воздействием эжекцни струи, вытекающей из сопла 8,...

Номер патента: 1599624

Опубликовано: 15.10.1990

Авторы: Громов, Ковылянский, Михайлова, Смирнов, Старостенко

МПК: F24D 3/10

Метки: дальнего, теплоты, транспорта

...транспортируют к потребителюгде ее сжимают в компрессоре 4 и охлаждают в теплообменнике 6, В реакторе 3 из азотно-водородной смесисинтезируют, аммиак и направляют егоВ абсорбер 5, где аммиак растворяютв слабомрастворе аммиака, поступаюшего из теплообменника 6, Выделяюшуюся в реакторе теплоту отдают потребителю. Непрореагировавшую азотноводородную смесь возвращают в химический реактор 3, а раствор аммиакав воде направляют в теплообменник 6,откуда выпаренный аммиак подают в химический реактор 2, а воду возвращают к потребителю. Теплоту, выделяющуюся при растворении аммиака в воде, также направляют к потребителю,Формула изобретенияСпособ дальнеготранспорта теп 1 Олоты в химически связанном виде путем осуществления реакции...
