Номер патента: 316902

Опубликовано: 01.01.1971

Авторы: Научно, Погорелко

МПК: F24D 5/00

Метки: отопительно-вентиляционная

...выполнена с присоединенными к калориферу теплообменнцками, которые, в свою очередь, соединены с градирней, сообщающейся с воздуховодом забора удаленного из помещения воздуха,На чертеже изображена предлагаемая установка,Она состоит из центробежного вентилятора 1, калорифера 2, воздухозаборного вентилятора 8, заборного воздуховода 4, защитного колпака 5, щита 6 управления, градирни 7 с коллектором 8, воздуховодом 9, теплоизоляцией 10, защитным колпаком 11, патрубком 12 и сливным краном 13.Нижняя часть градирни заполняется низко- замерзающей, например силиконовой, жидкостью 14. Жидкость 15 является конденсатом паров влаги из удаляемого воздуха,Установка имеет центробежный насос 1 о, калориферы 17, трубопроводы 18 и блок 19 регулирования с...

Номер патента: 323617

Опубликовано: 01.01.1972

Авторы: Научно, Оборудовани, Ральчук, Сооружений

МПК: F24D 3/02

Метки: отопления, центрального

...обратный трубопровод другой ветви - к обратной магистрали системы.На чертеже изображена схема предложенной системы.Подающая магистраль 1 ТЭЦ подключена к элеватору 2.В точе Л магистраль разделена на две разводящие ветви 3 и 4, обратный трубопровод 5 одной из которых присоединен к элеватору 2, а обратный трубопровод б д 1 ругой - к обратной магистрали 7 ТЭЦ.Горячая вода с температурой, например, 150 С по подающей магистрали 1 поступает в элеватор 2, где приготовляется смесь воды с температурой, например, 105 С. После элеватора 2 смесь из точки А частично направляется,в разводящую ветвь 3, где охлаждается в нагревательных приборах до темперагу ры, например, 80 С и по обратному трубопроводу 5 возвращается в элеватор 2 для смешения с...

Номер патента: 336272

Опубликовано: 01.01.1972

Авторы: Граубарт, Грибов, Длугосельский, Иванов, Оликер, Сивко

МПК: C02F 1/20, F24D 3/02

Метки: теплосиловая

...этого соотношения, слабое удаление свободной углекислоты и вследствие этого интенсивная коррозия тепловых сетей и теплосилового оборудования и повышенное содержание окислов железа в сетевой воде.В предлагаемой установке с целью повышения качества деаэрации и надежности в работе патрубок подвода перегретой воды деаэратора соединен с трубопроводом прямой, а патрубок отвода - с трубопроводом обратной сетевой воды через емкость регулируемого уровня.Для обеспечения стабильности работы в трубопровод обратной сетевой воды включен вода насосами 1 подается по трубоо встроенный пучок конденсатора 2, на химводоочистку 3, откуда по труу 4 - в вакуумный деаэр атор б. е греющей среды используется пряная вода, Патрубок подвода переды деаэратора...

Номер патента: 337615

Опубликовано: 01.01.1972

МПК: F24D 13/00, F28D 21/00

Метки: 337615

...чеславе нагревателя в наны соединенные в коммутационными пла ковые термоэлементы. Цель изобретения -комфортных условий. Для этого панель,с верхности выполнена установленвым с заз поверхности,На чертеже изобра Экран 1, установленнпанели 2 теплоотк воздуху оздушной здает мея подде духа в нагрева авт. св. этой пан последо стинами жания требуепомещении с телем (охлади 240221. В каели использоательную цепь полупроводнирасстояниинижает бе дачу (тепл помещения еплоизоля стные комф от ра сполез овоспрза с ционно ортны бретения дмет беспечение местных буемои темнии по авт. м, что, с цеортных услоповерхности ом, устаповэтой повсрхдержания трв помеще чатощаяся те стных комф оны рабочей ачным экр а относительно ля под воздуха 21, отяи чения мсо....

Номер патента: 338754

Опубликовано: 01.01.1972

Авторы: Павлов, Шохрин

МПК: F24D 19/10, F24D 3/02

Метки: возведения, отопления, системы, центральной

...строительства здания.Для этого обратный трубопровод системы временно располагают в подполье здания, а по мере возведения этажей здания стояки также временно соединяют попарно, например, гибким шлангом.Чертеж иллюстрирует реализацию предлагаемого способа,Центральная система отопления здания состоит из подающего 1 и обратного 2 трубопроводов и,стояков 3, 4 с нагревательными приборами б,По мере возведения довательно собирают трубопроводы и соеди нагревательными,приб 5 го трубопровода 6 сис гают в подполье здан временно соединяют п ким шлангом 7. При э ются в качестве подаю О стве обратных.этажеи здания послеодающий и обратный няют их со стояками с орами. Часть обратно- темы временно располаия, а стояки 3,4 также опарно, например, гибтом...

Номер патента: 342023

Опубликовано: 01.01.1972

Авторы: Институт, Каем, Общественных, Певчин, Проектный, Ташкентский, Фалькович, Экспериментального

МПК: F24D 3/02, F24H 9/12

Метки: здания, отопления, охлаждения

...и прекращение онвектор 3. на реют в ча хла 4 че- подачи теплоновлены екторы, которых Пре зобретения отопления и охлаждя подающий и обраные приборы с подвтем, что, с целью усистемы с одновремдельной ее работы вв качестве теплообьеме установлены оные конвекторы, надого нз которых уст енная систе 2 - то же, в здания е отопения - режиме лаждектор 3 ратных рованы Изобретение относится к области отопительной технике и искусственному охлаждению помещений. Оно предназначено в основном для использования при строительстве жилых, общественных и административных зданий,Известные системы отопления и охлаждения здания, включающие подающие и обратные стояки и подводки с теплообменными приборами, сложны в эксплуатации и не обеспечивают одновременной...

Номер патента: 343117

Опубликовано: 01.01.1972

Авторы: Васильков, Грудзинский, Ливчак, Львов, Московский, Проектный, Типового, Экспериментального

МПК: F24D 19/10, F24D 3/02

Метки: вертикальная, водяного, здания, многоэтажного, однотрубная, отопления

...температуру воздуха помещений, расположенных в последних по ходу движения воды в стояке этажах. Регулятор э соединен с датчиком 7, который фиксирует 10 температуру воздуха помегцений, расположенных в первых походу движения воды в стояке этажах. Датчики 6 и 7 могут устанавливаться как в самих помещениях, так и в сборных каналах выгяжной вентиляции, удаляющих 15 воздух из соответствующей группы помещений.Система работает следующим образом. Еслиотклонение от заданной температуры воздуха происходит толыко в помещениях, расположенных в последних по ходу движения воды в 20 стояке этажах, по команде датчика 6 вступаетв работу клапан 4, и в системе происходит соответствующее изменение расхода воды, Изменение расхода воды в вертикальной...

Номер патента: 344227

Опубликовано: 01.01.1972

Авторы: Коротаев, Лукомский

МПК: F24D 13/02

Метки: 344227

...пластин 5 и б из материала с высокой электропроводностью. Пластины 5 и б могут либо непосредственно подходить к полупроводниковым элементам 4, либо соединяться с ними посредством жестких вставок 7 и вставок 8, которые могут быть выполнены из мягкого многожильного провода с запасом длины на температурное расширение.Пластина 5 располагаются непосредствен 5 но в защитных слоях 1 и 2, выполняемых, например, из бетона, и одновременно являетсяарматурой этих слоев,Если помещение необходимо охладить, топропускают электрический ток по цепи из10 элементов. Тепло, проникающее в помещениечерез панель будет собираться в защитномслое 2, обращенном к помещению, коммутационной пластиной 5 и направляться повставке 8 к холодному спаю 9 первой...

Номер патента: 344228

Опубликовано: 01.01.1972

Авторы: Иванов, Московский, Проектный, Экспериментального

МПК: F24D 17/00

Метки: водоснабженияасесоюаная, горячего

...дополнительный водоподогреватель, соединенный с основным водоподогревателем сообщающейся с трубопроводами холодной воды перемычкой, на которой установлен циркуляционный насос, причем па кольцевом магистральном трубопроводе установлены задвижки, каждая цз которых расположена между ветвями закольцованного водоразборного стояка.На чертеже изображена предлагаемая система.Она содержит водопровод 1, подавшие холодную воду трубопроводы 2 и 3, циркуляционный насос 4, обратный клапац 5, водоподогрев атель б, подающий кольцевой магистральный трубопровод 7, закольцованные водоразборные стояки 8 здания с заатьткающими участками 9 и отклточающий кран 10. ВСЕСОЮЗ 1-1,еДИЯ - фЩЩЦ 1:1 ИБЛИТР 1 Д344228 Составитель М. ОрловаТехред Л. Богданова...

Номер патента: 346552

Опубликовано: 01.01.1972

Авторы: Завадский, Козлов

МПК: F24D 17/02

Метки: водоснабжения, геотермалбного, использованием, источника, тепла, теплои

...1 б, Между цспарцтелем 4 и конденсатором 5 основного теплового насоса 2 установлена холодильная камера 12.Поток низкотемпературцой,воды ца пути от его источника 1 разделяется на три потока. Два потока воды цаправляются ца испарители 4 тепловых насосов 2 и 3, где передают тепло испаряющсмуся рабочему телу и затем направляются в систему 9 хозпитьевого водоснабжения. Третий поток воды направляется на конденсатор 5 теплового насоса 2, а затем - в систему 8 горячего водоснабжения. В конденсатор 5 теплового насоса 2 подается вода из обратной магистрали системы 7 отопления, которая повышает температуру воды и направляется на котел б. В это время заднижни 17 - 20 на трубопроводах теплового насоса 2 открыты, а остальные - закрытии В летний...

Номер патента: 348826

Опубликовано: 01.01.1972

Автор: Комарчев

МПК: F24D 15/02

Метки: всесс, дябиблио, патентно

...пзоорстсппя - повышение эффективности и надежности работы системы.Достигастся это тем, что ипдцвпдуальпыс отопительные установки соединены между собой сетью трубопроводов, ца одном цз которых установлен расширительный сосуд.Изобретение поясняется чертежом.Система отопления здания включает ипдпилуальцые отопительные установки, состоящие из котла 1, нагревательных приборов 2, и трубопроводов,3, 4, 5 ц расширительный сосуд б. Индивидуальные отопительные установки соединены между собой трубопроводами 7. 2Работает система следующим образом, Вола, цагреваясь в каждоц индивидуальной отопительной установке, поднимается по трубопроволу 3 п по трубопроводам 4 разветвляется 5 к пагревательцым прцоорам, От цагрсвательпых приборов по...

Номер патента: 354227

Опубликовано: 01.01.1972

Авторы: Полев, Стогов

МПК: F24D 3/02

Метки: водоснабжения, водяного, горячего, отопления

...2, через вентиль 9 и трубопровод 10 - к обратной 4магистрали и через вентиль 11 - к системеводоснабжения для компенсации утечки воды в системе. Насос подключен к подающеймагистрали через невозвратный клапан 12, ак обратной магистрали - через запорныйвентиль 18. Для предупреждения застоя воды в коммуникациях систем обогрева промышленных и гражданских зданий и нару 10 щения теплового режима системы в целом кподающей магистрали могут быть подключены две и более герметичные емкости, включаемые в работе поочередно при отключениинасоса, и каждая из них может быть подклк 115 чена к обратной магистрали и к системе водоснабжения через запорный вентиль.Работает система следующим образом. Приработе системы емкость б заполнена водой,вентиль...

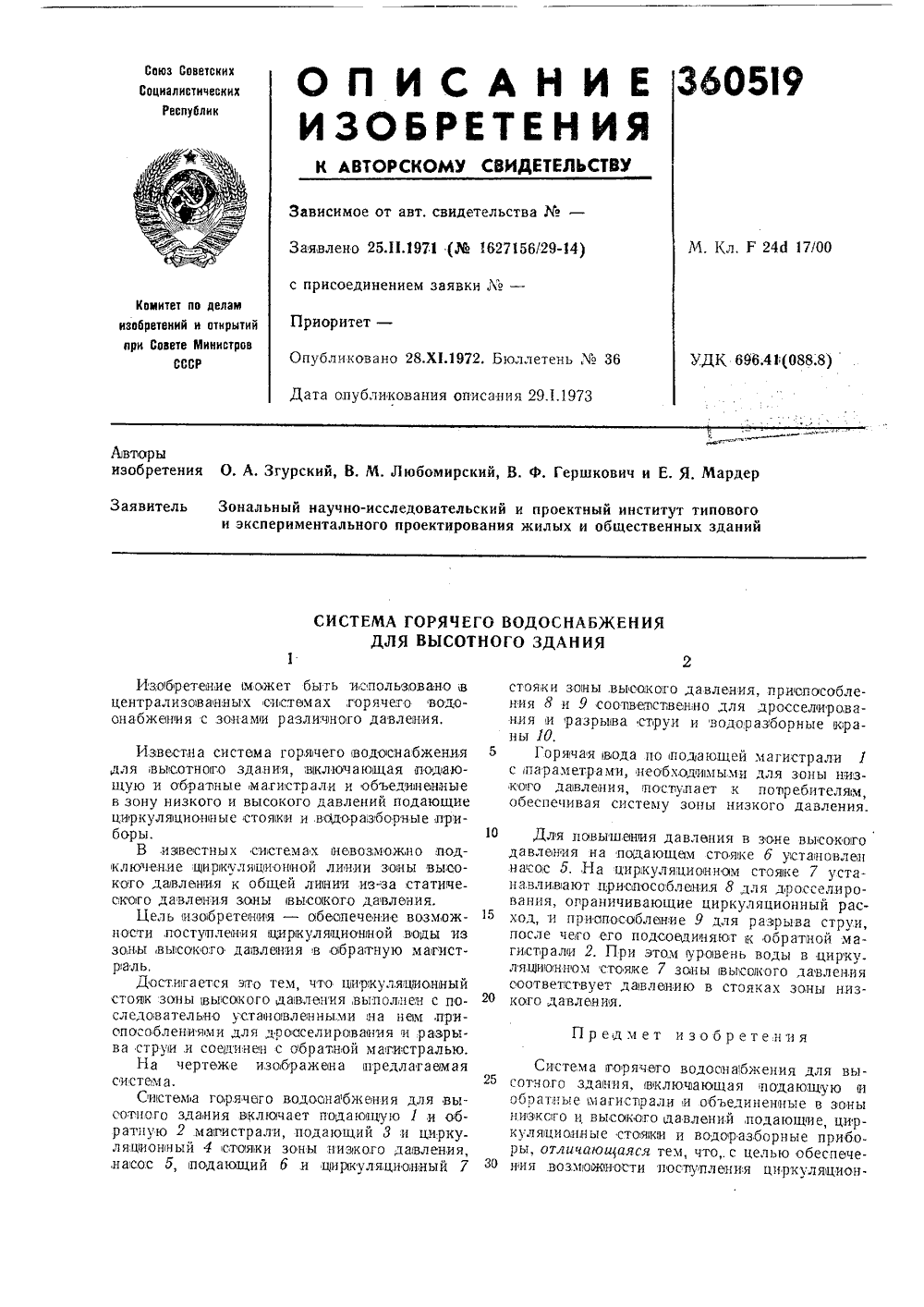

Номер патента: 360519

Опубликовано: 01.01.1972

Авторы: Гершкович, Зобретеии, Любомирский, Мардер

МПК: F24D 17/00

Метки: водоснабжения, высотного, горячего, здания12

...магистрали 2. При этом уро)вень воды в цирку.лятлионном стояке 7 зоны высокого давления соответствует давлению в стояках зоны низ кого давления. р едм ет зооре Система горячего сотного здаиия, влекл обратные магистрали низкого и высокого д куляционные стояки ры, отличающаяся те ни я во змоскиости по водо сн аб юлающа я и объели авлвний,п и водораз м, чтос ц ступл енияжения для выподающую и ненужные в зоны одающие, цирборные прибоелью обеспечециркуляционИзвестна система горячего водоснабжениядля высотного здания,:включаюсцая подающую и образные магистрали и объелипенныев зону низкого и высокого давлений подающиециркуляционные стояки и,войоразборные приборы.В известных системах невозможно подключение щиркуляционной линии зорины высокого...

Номер патента: 387174

Опубликовано: 01.01.1973

Авторы: Гольдин, Соснер

МПК: F16K 5/10, F24D 19/06

Метки: двойной, кран, регулировки

...отопления.Известны краны двойной регулировки, содержащие корпус с поворотной пробкой, имеющей сквозное отверстие, в котором размещен регулирующий орган, укрепленный на шпинделе.Цель изобретения - повысить точность изменення расхода теплоносителя,Достигается это тем, что регулирующий орган крана выпол ен в виде дроссельной заслонки, на конце шпинделя которой, расположенном вне корпуса, образованы риски.На фиг.представлен предлагаемый кран, разрез; на фиг. 2 - то же, вид сбоку,Предлагаемый кран содержит корпус 1, накндную гайку 2, пробку 3, сальниковую гайку 4, шпиндель 5, грундбуксы 6, сальниковые набивки 7 и дроссельную заслонку 8. Предмет нзобретени Кран двойной регулировки для нагревательного прибора системы центрального...

Номер патента: 394982

Опубликовано: 01.01.1973

Авторы: Дата, Опубликовано

МПК: F24D 3/08

Метки: 394982

...включения предусмотрены коцтактор 18 и термостат 19 запорного органа,До тех пор, пока температура бойлерцойводы ш 1 жс установленной температуры терЗи мостатд 16 бойлера, например ниже 85 С.бойлерный термостат находится в положении б включения. В этом случае горелка 2 подключена к электросети 20, вода в жидкостной бане быстро доводится до испарениянагревает воду в бойлере 8 посредством конденсируощегося пя внешней поверхности бойлера (в области пониженного давления) насыщенного паря. Поскольку клапан 12 закрыт или установленный вместо него насос не работает, образовавшийся пар нагревает только находягцуюся в коллекторе 7 стационарную сетевую воду. Как только вода в бойлере 8 достигает установленной температуры 85 С, бо;ерный...

Номер патента: 406083

Опубликовано: 01.01.1973

МПК: F01K 13/00, F24D 3/08

Метки: конденсата, тепловых, теплоснабжения, электростанциях

...ондецсата и оводов. Этоподключен системы, а ения - к маором. оражеца ош Изобретение относится к проблеме восполнения потерь конденсата цатепловых электростанциях, имеющих систему теплоснабжения,Известны системы теплоснабжения и получения конденсата на тепловых электростанциях, содержащие вакуумный испаритель с конденсатором образующегося в нем пара ц деаэратор, установленный на магистрали подпитки системы добавочной водой для предотвращения интенсивной коррозии трубопроводов.Подаваемая в испаритель вода обычно предварительно химически обрабатывается и подогревается, Для всего этого необходимо большое количество тепла. Кроме того, поскольку деаэрации подвергается только добавочная вода, сетевые трубопроводы системы теплоснабжения...

Номер патента: 407150

Опубликовано: 01.01.1973

Автор: Вител

МПК: F24D 17/00, F24D 19/10, F24D 3/00 ...

Метки: работой, теплового

...образованного датчиком 13 и блоком 14, т. е. обеспечивается независимость работы отопления и горячего водоснабжения, что обуславливает повышение качества их работы. Такие условия имеют место в течение наибольшей части отопительного сезона (переходный осенне-весенний период в будние дни).При увеличении расхода сетевой воды на пункт сверх своего расчетного значения, вызванным увеличением расхода горячей воды в системе 3 сверх значения, соответствующего средней нагрузке горячего водоснабжения, и работой регулятора температуры горячей воды, увеличивающего расход сетевой воды на параллельную ступень 2, на выходе пороговых элементов 25 и 27 соответствующих датчиков 16 и 28 появляются такие сигналы, поступающие к схемам И и ИЛИ...

Номер патента: 365529

Опубликовано: 01.01.1973

Авторы: Вител, Гершкович, Згурский, Медведев, Общественных, Проектный, Экспериментального

МПК: F24D 17/00

Метки: теплоснабжения

...этого теплообменное устройство системы теплоснабжения выполнено со смесителем, соединенным с частью из его змеевиков, а также с обратным трубопроводом.На чертеже изображена предлагаемая система теплоснабжения. Система теплоснабжения включает генератор 1 тепла, теплообменнос устройство 2, источник 8 низкопотенциального тепла, потребители 4 горячей воды, подающий 5 и обратный 6 трубопроводы, водопроводную сеть 7 исмеситель 8,Один из змеевиков 9 теплообменногоустройства присоединен к источнику низкопотенциального тепла, второй 10 - к водопроводной сети, а третий 11 - к подающей магистрали.Смеситель 8 соединен со змеевиками 10 и11 и с обратным трубопроводом 6.При работе системы теплоноситель относительно высокого потенциала из...

Номер патента: 365530

Опубликовано: 01.01.1973

Авторы: Вител, Гомберг, Ливчак, Соркин

МПК: F24D 17/00, F24D 3/10

Метки: водоснабжения, горячего, здания

...воды, водонагреватель 2, подающий трубопровод т горячей воды, герметичный резервуар 4, водоразборные стояки 5 с проточными полотенцесушителямп 6 и квартирными подводками 7, циркуляцпоппый трубопровод Ь и обратньш клапан 9.Система работает следующим образом.При наличии разбора вода под напором городского водопровода последовательно проходит водонагреватель 2, обратный клапан 9,герметичный резервуар 4 и затем через подающий трубопровод т и водоразборные стояки поступает в квартирные подводки 7 на водоразбор.Г 1 ри малом водоразборе плп его отсутствии под действием гравитационных сил начинается естественная циркуляция воды в системе. Из верхней части резервуара 4 горячая вода поднимается по трубопроводу 3, а опускается по стоякам 5,...

Номер патента: 370419

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F24D 17/00

Метки: водоснабжения, горячего

...сети, что обеспечивает поступление горячей воды к удаленным стоякам,Система горячего,водоснаожения, включающая водоподогреватель, циркуляционный насос, подающую, обратную магистрали и подающие и циркуляционные стояки с приборами, отличающаяся тем, что, с целью улучшения циркуляции, каждый из цнркуляционных стояков присоединен к обратной магистрали посредством термодросселирующего приспособления. Известна система горячего водоснабжения, включающая водоподогреватель, циркуляционный насос, подающую и обратную магистрали и циркуляционные стояки с приборами. Вода, подаваемая циркуляционным насосом в известной системе, распределяется по стоякам неравномерно.Цель предлагаемого изобретения - улучшение циркуляции в системе. Для этого,...

Номер патента: 375451

Опубликовано: 01.01.1973

Автор: Вител

МПК: F24D 5/02

Метки: отопительно-вентиляционная

...патрубок 8 соединен с приточной 10 и вытяжной 11 решетками и приточным воздуховодом 12. Смеси- тельный патрубок 9 соединен с вытяжной решеткой 18 и вытяжным воздуховодом б,Приточная часть отопительно-вентиляционной системы работает следующим образом.Наружный воздух забирают через воздухозаборную шахту 1 и по магистральному вертикальному воздуховоду 4 подают в нагреватель 8. Нагретый воздух поднимается по проточному воздуховоду 5, а затем по трубопроводу 7 направляется к смесительному патруб. ку 8, где происходит смешивание нагретого приточного воздуха, поступающего по трубо. проводу 12, с наружным воздухом, который забирается из магистрального канала по горизонтальному трубопроводу 7, а также свнутрикомпатным воздухом, который...

Номер патента: 379815

Опубликовано: 01.01.1973

Автор: Худенко

МПК: F24D 13/00

Метки: библиотека

...тепла,5 Трубопроводы системы выполнены из материала, отражающего лучистое тепло, например аннодированного алюминия, и из них откачан воздух.В местах изменения направления потокао лучистого тепла в вакуумированном трубопроводе установлены отражатели 4, которыемогут быть выполнены и поворотнымВыпуски системы выполнены из мпропускающего лучистую энергию,5 кварцевого стекла.Герметичные трубопроводы присоединены ккамере 5, в которой размещены генератор 1 ирефлекторы б, концентрирующие излученноегенератором тепло и направляющие его в труо бопроводы. Камера должна быть теплоизолирована, а ее внутренние стенки обладать высоким коэффициентом отражения.Работа системы заключается в следующем.Поток лучистой энергии, вырабатываемой ге.5...

Номер патента: 414464

Опубликовано: 05.02.1974

Авторы: Мазо, Озерова, Судариков

МПК: F24D 3/02

Метки: отопления, системы, узел, центрального, элеваторный

...изобретения поясняется чертежом, на котором показана схема предложенного элеваторного узла.Элеваторный узел системы центрального отопления включает подающий трубопровод 1,элеватор 2 для работы в нормальном расчетном режиме, обратный трубопровод 3, второй элеватор 1 для работы в случае перехода на вспомогательный режим или дежурное отопление, 5 установленный на линии 5, присоединенной кподающему трубопроводу 1 и запорно-регулирующие устройства 6 и 7.Горячая вода поступает из ТЭЦ по трубопроводу 1. Элеватор 2, рассчитанный для работы 10 в нормальном режиме, подмешиваетк подаваемой воде некоторый объем охлажденной воды цз обратного трубопровода 3, Водяная смесь, имеющая заданную температуру, поступает к нагревательным...

Номер патента: 433323

Опубликовано: 25.06.1974

Авторы: Изобретени, Олв

МПК: F24D 3/04

Метки: jсетевой, воды, лшж, повышенной, пода, теплоснабжбнш, тишературой_1, щей

...в первом диапазоне,должен быть выше,чем во втором.Известны сист емы теплоснабжения,имеющие две группы сетевыхнасосов; одну на подалцей линии, о другую йа обратной,Обе группы насосов работают в течейие всего ото,пительногоо периода.Суммарное давление обеих групп сетевых насосоввыбирается равным максимальномудавлению, необходимому в первом диапазоне,где температура сетевой вов1 Изобретение относится к теплоснабжению, цр еивущественно к отопительным системам,где в качестве источника тепла используются водонагревательные устройства (например,водогрейные котлы) и теплоносителем служит гояая вода с температурой выше 1 БО С в режиме максимального тепло 5 отребления, - а в других режимах температура теплоносителя изменяется соответственно...

Номер патента: 446719

Опубликовано: 15.10.1974

Авторы: Вальчук, Елин, Лобаев, Обвинцев

МПК: F24D 1/00

Метки: давления, низкого, отопления, паровоздушного

...соединвй с воздухосборником, установленным на конденсатопроводе.На чертеже представлена схема предлагаемой системы отопления.На квартирном вводе пара установлен паровоздушный эжектор 2,соединенный с герметичным баком 5для воздуха трубкой Фе имеющей регулятор 5 расхода воздуха, Трубопровод б соединяет эжектор 2 сотопительными приборами 7. Конденоатопровод 8, на котором установлен воздухосборник 9, соединенныйтрубкой 10 с баком 5, соединяетотопительные приборы 7 с общим о конденсационным стояком 11.Система отопления работает слвдующим образом.Пар по вводу 1 поступает к эжеи ктору 2, эжектируя воздух из бака3 через трубку Ф. После эжекторапаровоздушная смесь по трубопровоу б подается в отопительные приоры 7. Конденсат и воздух из ото 2 о...

Номер патента: 449208

Опубликовано: 05.11.1974

Автор: Эминов

МПК: F24D 3/02

Метки: здания, отопления, охлаждения

...отузла 11 подается к конввкторам 5 пооднотрубной схеме снизу вверх постоякам 1 и 2, цврез верхнюю перемычку 11 и сверху вниз по стоякам Заявитель Ташкенский зональный научИНСТИТУТ ТИПОВОГО И ЭКСП ;жилык и общественных здаИ зобрвтение относится к облас тисоздания микроклимата при строительстве жилых, общественных и административных зданий.Изввстныв системы отопления и охлаждения зданий, включащие подающие, обратныв стояки и конвекторы с подводками, основаны на двух трубной схеме работы при отоплении и охлаждении, что отрицательно сказывается на гидравлической устойчивости системы при отоплвниие вплоть до ев разрегулировки.Изобретены позволяет устранить этот недостаток.Достигается это совмещением режима работы однотрубной...

Номер патента: 464762

Опубликовано: 25.03.1975

Автор: Парахин

МПК: F16K 24/00, F16L 55/07, F24D 19/08 ...

Метки: воздуха, выпуска, трубопровода

...выходящим внутрь трубы, а на конце пробки, обращенном в трубу, нарезана резьба и на нее навернута гайка, причем между гайкой и корпусом и между корпусом и головкой пробки установлены эластичные прокладки, одна из которых перекрывает радиальное отверстие,На чертеже изображено предложенное устройство в разрезе.В корпус 1 устройства для выпуска во ха из трубопровода вставляется через р новое кольцо 2 цилиндрическая пробка круглой наружной головкой 4, имеющей поперечное отверстие а для выпуска воздуха.На выступающей части цилиндрической пробки имеется другое поперечное отверстие б,5 Оба отверстия сообщаются продольным отверстием в, идущим вдоль всей пробки до отверстия а. На конце болта через другое резиновое кольцо 5 накручивается съемная...

Номер патента: 481755

Опубликовано: 25.08.1975

Авторы: Вальчук, Енин, Обвинцев

МПК: F24D 1/00

Метки: отопления

...зГр и Оор(1 запор 1 ы д к 111(п 1 Од 1 8С О елине 11 ная с 11(1 ро)5 ду 11 ньд эжек Ором (; О -мо 1(ь 1 111 Гу 11 О 1 э 1, сообц(1 ю 11(1 эся ( и 1 д(э(. -5 ферой,т,ОТссцст из нвгревател.Иых 17 риборов отводят по .грубопроводу 10 с обратным клапаном 1 Х, Первичный теплоноситель подается к теплообменнику по двух трубному стояку 127 подключенному кразводящим трубопроводам сети дентр-:.ль -ного теплоснабжения,епло распределяется в системе отсптРния следующим образом,Из испарительной камеры пар под лав-енеч поступает в 1:арф-воздушный эжек=тор, откуда по трубопроводу О наро-воздушную смесь подают в нагревательныеприборы, где пар конденсируется на внут-.ренних стенках прибора а воздух, сосре=дотачивающийся в нижней части, по...

Номер патента: 482595

Опубликовано: 30.08.1975

Авторы: Либерман, Русинковский

МПК: F24D 3/00

Метки: регулятор, соотношения, температур

...горячейводы) наложено коромысло 4, На коромысле,перпендикулярно ему, лежит поперечный рычаг 5, шарнирно соединенный одним концом сползуном 6 - указателем величины настраи 15 ваемых параметров. На втором конце поперечного рычага лежит рычаг 7, шарнирно соединенный с ползуном 8. Один конец рычага 7касается регулирующего клапана системысопло - заслонка 9, управляющей подачей20 топлива. На конце поперечного рычага 5 укреплен поворотный эксцентрик 10, служащийдля устранения сборочного люфта,Настройка неравномерности устройства производится во время работы с помощью выведенного наружу винта 14, перемещающего ползун 8 по направляющей 15. Исполнительной системой устройства является блок сопло - заслонка 9, неподвижно закрепленный на...

Номер патента: 482596

Опубликовано: 30.08.1975

Авторы: Вашакидзе, Грудзелидзе, Карпис, Куклик, Мусеридзе

МПК: F24D 17/00

Метки: водоснабжения, горячего

...клапан 2 которого, установленный на обратном трубопроводе 3 теплоносителя, управляется исполнительным механизмом 4, герметичная полость которого соединена с герметичной полостью основного термобаллоца 5, установленного ца трубопроводе 6 горячей воды после теплообменцнка, и герметичной полостью дополнит льцого термобаллоца 7, установленного ца обратном трубопроводе теплоносителя 3 после теплообменцика,При расположении полости исполнительного механизма 4 вблизи клапана 2 с целью обеспечения воздействия ца него температуры теплоносителя в обратном трубопроводе 3 полость дополнительного термобаллона 7 конструктивно может быть совмещена с полостью исполнительного механизма 4.Устройство работает следующим образом.Термобаллоны 5 и 7...
