Способ регулирования отпуска тепла абоненту тепловой сети и автоматический программный регулятор для его осуществления

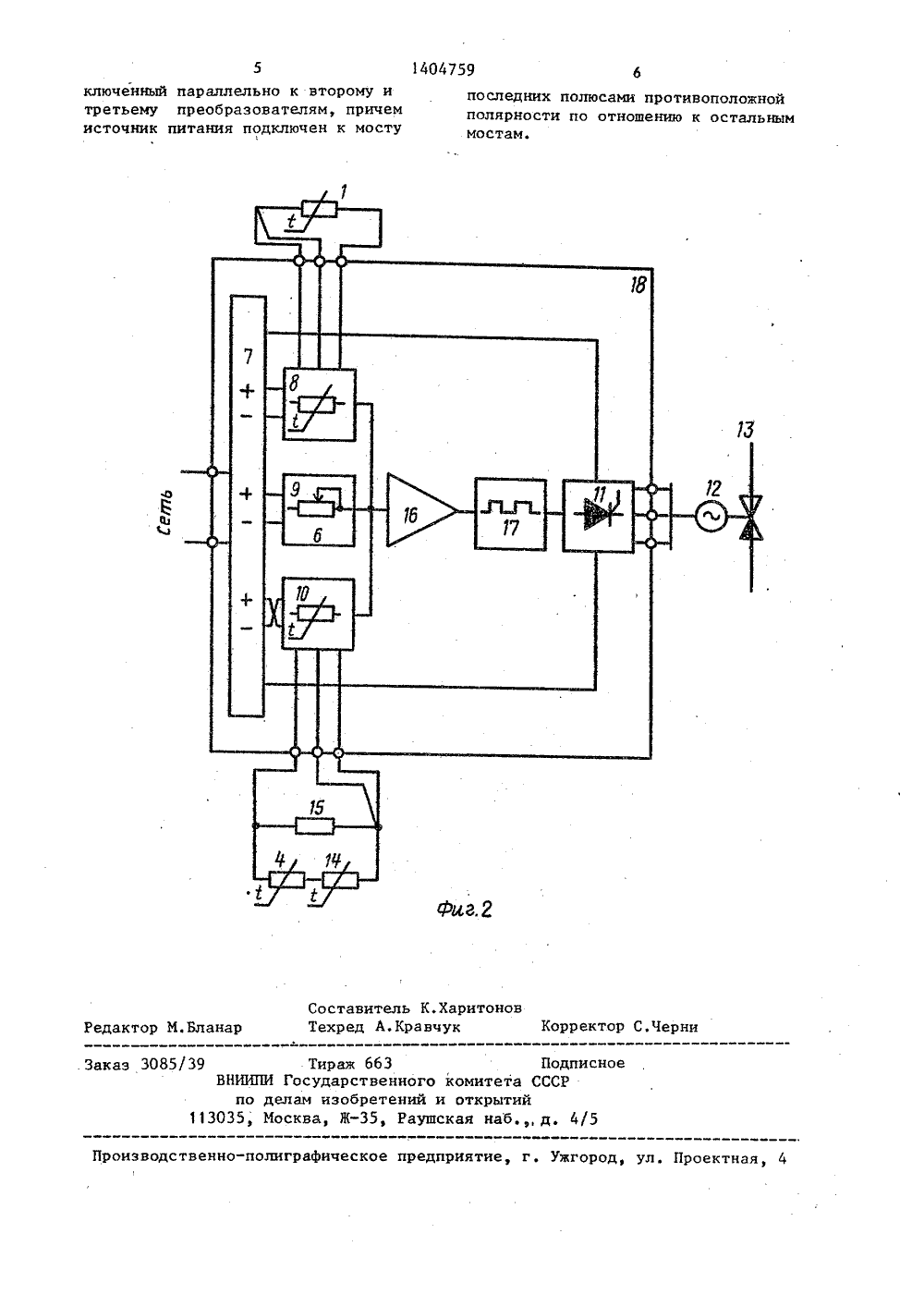

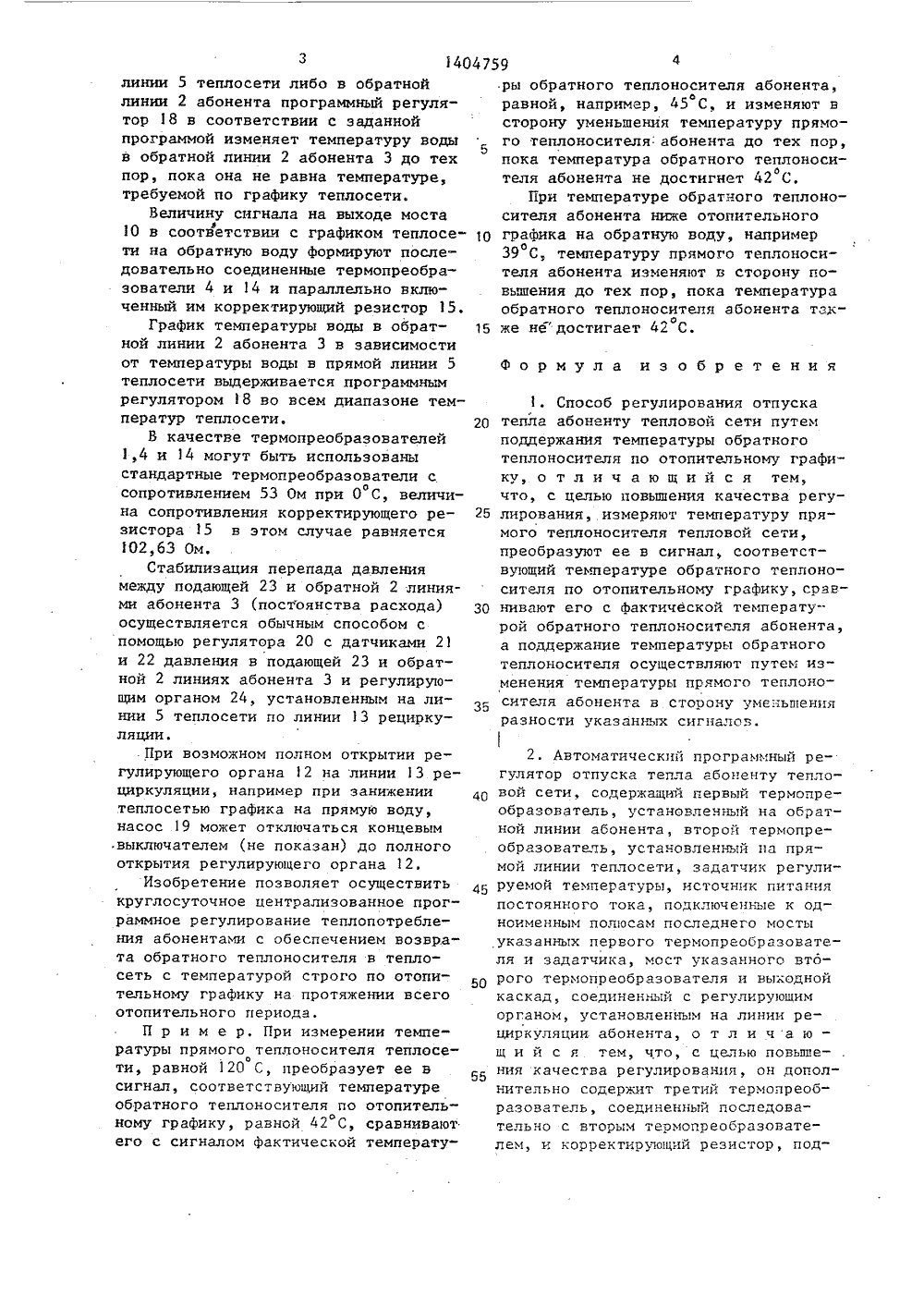

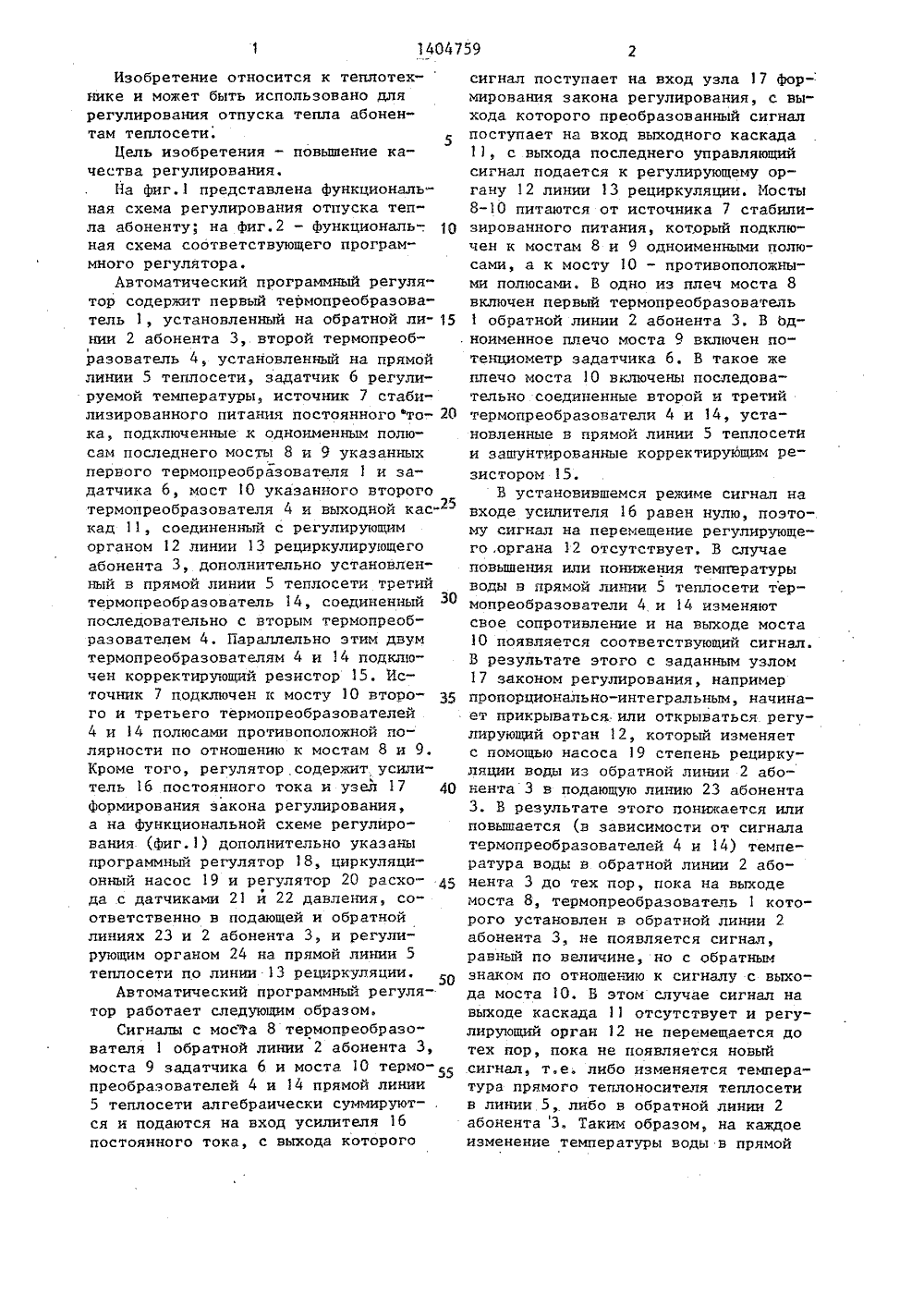

(56) Авторское свР 1105736, кл. ГПриборы регулическое описание иплуатации, 1984,и В.И.Крыл65(088,8)идетельств24 Р 19/Орующие Р 2инструкци о СССР1983.5. Техния по эк и2 О ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ИСАНИЕ ИЗОБРЕ(54) СПОСОБ РЕГУЛИРОТЕПЛА АБОНЕНТУ ТЕПЛО ТОМАТИЧЕСКИЙ ПРОГРАМИНБ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение позволяет повысить качество регулирования. График т-ры воды в обратной линии 2 абонента 3 в зависимости от т-ры воды в прямой линии 5 теплосети выдерживается прог раммным регулятором 18 во всем диапа зоне т-р теплосети. Измеряют т-ру прямого теплоносителя (ТН) тепловой сети, преобразуют ее в сигнал, соот- Тетотеь ветствующий т-ре обратного ТН по отопительному графику и сравнивают его с фактической т-рой обратного ТН абонента. Поддержание т-ры обратного ТН осуществляют путем изменения т-ры прямого ТН абонента в сторону уменьшения разности указанных сигналов, Регулятор 18 содержит три термопреобразователя (ТП). ТП 1 установлен в линии 2, а ТП 4 и 14 - последовательно в линии 5. Параллельно к ТП 4 и 14 подключен корректирующий резистор, а к мосту ТП 4 и 14 полюсами противоположной полярности по отношению к мостам ТП 1 и задатчика регулируемо" т-ры и ТП 4 и выходного каскада под ключен источник стабилизированного питания, Изобретение позволяет осуществить круглосуточное централизованное программное регулирование теплопотребления абонетами с обеспечением возврата обратного ТН в теплосеть с т-рой строго по отопительному вещи графику. 2 с.п. Ф-лы, 2 ил, 4 ьСРИзобретение относится к теплотехнике и может быть использовано для регулирования отпуска тепла абонентам теплосети.5Цель изобретения - повышение качества регулирования.На Фиг.1 представлена Функциональная схема регулирования отпуска тепла абоненту; на фиг.2 - Функциональ-. ная схема соответствующего программного регулятора.Автоматический программный регулятор содержит первый термо реобразователь 1, установленный на обратной ли нии 2 абонента 3, второй термопреобразователь 4, установленный на прямой линии 5 теплосети, задатчик 6 регулируемой температуры, источник 7 стабилизированного питания постоянного фто ка, подключенные к одноименным полюсам последнего мосты 8 и 9 указанных первого термопреобразователя 1 и задатчика б, мост 10 указанного второго термопреобразователя 4 и выходной кас кад 11, соединенный с регулирующим органом 12 линии 13 рециркулирующего абонента 3, дополнительно установленный в прямой линии 5 теплосети третий термопреобраэователь 14, соединенный последовательно с вторым термопреобраэователем 4. Параллельно этим двум термопреобразователям 4 и 14 подключен корректирующий резистор 15. Источник 7 подключен к мосту 10 второго и третьего термопреобраэователей 4 и 14 полюсами противоположной полярности по отношению к мостам 8 и 9. Кроме того, регулятор содержит усилитель 16 постоянного тока и узел 17 10 Формирования закона регулирования, а на функциональной схеме регулирования фиг.1) дополнительно указаны программный регулятор 18, циркуляционный насос 19 и регулятор 20 расхода с датчиками 21 и 22 давления, соответственно в подающей и обратной линиях 23 и 2 абонента 3, и регулирующим органом 24 на прямой линии 5 теплосети по линии 13 рециркуляции.Автоматический программньй регулятор работает следующим образом.Сигналы с мосРа 8 термопреобразо" вателя 1 обратной линии 2 абонента 3, моста 9 задатчика 6 и моста 10 термопреобразователей 4 и 14 прямой линии 5 теплосети алгебраически суммируют- . ся и подаются на вход усилителя 16 постоянного тока, с выхода которого сигнал поступает на вход узла 17 фор-: мирования закона регулирования, с выхода которого преобразованный сигнал поступает на вход выходного каскада 11, с выхода последнего управляющий сигнал подается к регулирующему органу 12 линии 13 рециркуляции. Мосты8-10 питаются от источника 7 стабилизированного питания, который подключен к мостам 8 и 9 одноименными полюсами, а к мосту 10 - противоположными полюсами. В одно из плеч моста 8 включен первый термопреобразователь 1 обратной линии 2 абонента 3, В Ьдноименное плечо моста 9 включен потенциометр эадатчика 6. В такое же плечо моста 10 включены последовательно соединенные второй и третий термопреобразователи 4 и 14, установленные в прямой линии 5 теплосети и эашунтированные корректирующим резистором 15.В установившемся режиме сигнал навходе усилителя 16 равен нулю, поэтому сигнал на перемещение регулирующего .органа 12 отсутствует. В случае повышения или понижения темнъратуры воды в прямой линии 5 теплосети термопреобразователи 4 и 14 изменяютсвое сопротивление и на выходе моста 10 появляется соответствующий сигнал.В результате этого с заданным узлом17 законом регулирования, напримерпропорционально-интегральным, начинает прикрываться или открываться регулирующий орган 12, который изменяет с помощью насоса 19 степень рециркуляции воды иэ обратнои линии 2 абонента 3 в подающую линию 23 абонента3. В результате этого понижается илиповышается (в зависимости от сигнала термопреобразователей 4 и 14) температура воды в обратной линии 2 абонента 3 до тех пор, пока на выходемоста 8, термопреобразователь 1 которого установлен в обратной линии 2 абонента 3, не появляется сигнал, равный по величине, но с обратнымзнаком по отношению к сигналу с выхода моста 10. В этом случае сигнал навыходе каскада 11 отсутствует и регулирующий орган 12 не перемещается дотех пор, пока не появляется новыйсигнал, т.е, либо изменяется температура прямого теплоносителя теплосетив линии 5, либо в обратной линии 2абонента 3. Таким образом, на каждоеизменение температуры воды в прямойлинии 5 теплосети либо в обратнойлинии 2 абонента программный регулятор 18 в соответствии с заданнойпрограммой изменяет температуру водыв обратной линии 2 абонента 3 до техпор, пока она не равна температуре,требуемой по графику теплосети.Величину сигнала на выходе моста10 в соответствии с графиком теплосети на обратную воду формируют последовательно соединенные термопреобразователи 4 и 14 и параллельно включенный им корректирующий резистор 15.График температуры воды в обратной линии 2 абонента 3 в зависимостиот температуры воды в прямой линии 5теплосети выдерживается программнымрегулятором 18 во всем диапазоне температур теплосети.В качестве термопреобразователей1,4 и 14 могут быть использованыстандартные термопреобразователи ссопротивлением 53 Ом при 0 С, величина сопротивления корректирующего резистора 15 в этом случае равняется02,63 Ом.Стабилизация перепада давлениямежду подающей 23 и обратной 2 линиями абонента 3 (постоянства расхода)осуществляется обычным способом спомощью регулятора 20 с датчиками 21и 22 давления в подающей 23 и обратной 2 линиях абонента 3 и регулирующим органом 24, установленным на линии 5 теплосети по линии 13 рециркуляции.При возможном полном открытии регулирующего органа 12 на линии 13 рециркуляции, например при занижениитеплосетью графика на прямую воду,насос 19 может отключаться концевым.выключателем (не показан) до полногооткрытия регулирующего органа 12.Изобретение позволяет осуществитькруглосуточное централизованное программное регулирование теплопотребления абонентами с обеспечением возврата обратного теплоносителя в теплосеть с температурой строго по отопительному графику на протяжении всегоотопительного периода,П р и м е р. При измерении температуры прямого теплоносителя теплосеоти, равной 120 С, преобразует ее всигнал, соответствующий температуреобратного теплоносителя по отопительному графику, равной 42 С, сравниваютего с сигналом фактической температу 10 15 40 50 55 20 25 30 35 ры обратного теплоносителя абонента,Оравной, например, 45 С, и изменяют в сторону уменьшения температуру прямого теплоносителя абонента до тех пор, пока температура обратного теплоносителя абонента не достигнет 42 С.При температуре обратного теплоносителя абонента ниже отопительного графика на обратную воду, например 39 С, температуру прямого теплоносибтеля абонента изменяют в сторону повьппения до тех пор, пока температура обратного теплоносителя абонента также не достигает 42 С. Формула изобретения 1. Способ регулирования отпуска тепла абоненту тепловой сети путем поддержания температуры обратного теплоносителя по отопительному графику, о т л и ч а ю щ и й с я тем, что, с целью повьппения качества регулирования, измеряют температуру прямого теплоносителя тепловой сети, преобразуют ее в сигнал, соответствующий температуре обратного теплоносителя по Отопительному графику срам нивают его с фактической температурой обратного теплоносителя абонента, а поддержание температуры обратного теплоносителя осуществляют путем изменения температуры прямого теплоносителя абонента в сторону умеьшения разности укаэанных сигналоз. 2. Автоматический программный регулятор отпуска тепла абоненту тепловой сети, содержащий гервый термопреобразователь, установленный на Обратной линии абонента, второй термопреобргзоватечь, установленный на прямой линии теплосети, задатчик регулируемой температуры, источник питания постоянного тока, подключение к одноименным полюсам последнего мостыукаэанных первого термопреобраэователя и задатчика, мост указанного второго термопреобраэователя и выходнойкаскад, соединенный с регулирующиморганом, установленным на линии рециркуляции. абонента, о т л и ч а ю -щ и й с я тем, что, с целью повьппения качества регулирования, Он дополнительно содержит третий термапреобразователь, соединенный последовательно с вторым термопреобраэователем, и корректирующий резистор, под1404759 последних полюсами противоположнойполярности по отношению к остальныммостам. Составитель К,ХаритоновТехред А.Кравчук рректор С,Черни дактор М.Блан Подписноеомитета СССРоткрытийая наб. д. 4/5 аказ 308 Производственно-полиграфическое предприятие ключенный параллельно к второму и третьему преобразователям, причем источник питания подключен к мосту Тираж б 63 ВНИИПИ Государственног по делам изобретений 3035, Москва, Ж, Рауш
