F23K — Подача топлива к устройствам для сжигания
Приспособление для рыхления пыли в топливных бункерах
Номер патента: 1651030
Опубликовано: 23.05.1991
Автор: Резницкий
МПК: F23K 3/16
Метки: бункерах, пыли, рыхления, топливных
...по изобретен осква, Ж, Раушска оизводственно-издательский комбинат "Патент", г,ужгоро Гагарина, 10 Изобретение относится к технике для подачи топлива к сжигающим его устройствам,Цель изобретения - упрощение конструкции и повышение эффективности рыхления топливной пыли в бункерах при выполнении привода пневматическим.На фиг. 1 изображен бункер с пред лагаемым приспоеоблением, осевой рАзрез; на фиг. 2 - вариант крепления сетки к крьшке и штоку. Приспособление выполнено в виде15 гИбкой металлической сетки 1, один торец которой прикреплен к крышке 2 бункера 3, а другой торец 4 - к штоку 5 пневмопривода 6, установленного на стенке 7 бункера 3 с возможностью возвратно-поступательного продольного20 перемещения штока 5 в направлении оси 8...
Система топливоподготовки
Номер патента: 1657872
Опубликовано: 23.06.1991
МПК: F23C 11/02, F23K 1/00
Метки: топливоподготовки
...с топливом иэ смесителя 4 по течке 9 подается в классификатор 10, в котором отдаляются крупные фракции топлива ( ) 10-15 мм) и направляются по течке 11 в дробилку 12, а более мелкие топливные частицы вместе с золой по течке 13 поступают в дополнительный смеситель 14. В этот же смеситель по патрубку 15 поступает готовый дробленный продукт из дробилки 12, и в нем осуществляются окончательная стадия охлаждения золы, перемешиваемого ее с мелким топли 10 45 50 55 15 20 30 35 40 вом и нагрев топлива (до =150-200 С), после чего смесь охлажденной циркулирующей золы и нагретого топлива поступает втопку 8 (под слой),В случае работы на маловлажном топливе предварительный его нагрев в смеситель 4 до допустимого уровня может быть достигнут при...
Мигалка для подачи топлива
Номер патента: 1657873
Опубликовано: 23.06.1991
МПК: F23K 1/00
Метки: мигалка, подачи, топлива
...Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к устройствам для регулирования подачи топлива и может быть использовано в трактах топливоподачи котельных агрегатов.Целью изобретения является повышение экономичности путем снижения присосов воздуха в топливный тракт,На фиг.1 показана предлагаемая мигалка, продольный разрез; на фиг.2 - вид А на фиг.1.Мигалка содержит спускной стояк 1 топливного тракта с наклонным выходным концом 2, имеющим косой срез, перекрытый клапаном, выполненным составным из верхнего 3 и нижнего 4 лепестков, автономно скрепленных с поворотным валом 5 с помощью крепежных элементов 6 и 7 соответственно.Мигалка работает следующим образом.Под воздействием веса столба...
Пневматический забрасыватель топлива
Номер патента: 1661545
Опубликовано: 07.07.1991
Авторы: Алексеев, Малокостов
МПК: F23K 3/02
Метки: забрасыватель, пневматический, топлива
...цепной скребковый питатель 2, разгонную плиту 3 и воздушную камеру 4 с направляющими полками, выполненными в виде гофрированных пластин 5-7. Забрасы ватель дополнительно содержит разгонный лист 8, жестко скрепленный с пластинами 5 - 7, частично перекрывающими одна другую, и выполненный с возможностью поворота относительно горизонтальной оси 9, причем пластины 5-7 установлены под углом, уменьшающимся от верхней Б к нижней 7 пластине, и ступенчато одна над другой, а впадины верхней пластины 5 расположены над выступами нижележащей пластины 6.Забрасыватель работает следующим образом.Топливо из воронки 1 питателем 2 подается на раэгонную плиту 3, разгоняется под действием собственного веса, попадает на разгонный лист 8, а затем на...
Пылеконцентратор
Номер патента: 1663323
Опубликовано: 15.07.1991
Авторы: Дианов, Лейкин, Лузин, Маслов, Фарисеев
МПК: F23K 1/00
Метки: пылеконцентратор
...3,Во входном участке корпуса 1 установленлопаточный завихритель 4. Внутри кольцевого лопаточного аппарата 3 с плотным примыканием к нему установлен осевойлопаточный аппарат 5. Выходные кромки 6лопаток 7 аппаратов 3 и 5 установлены вертикально, входные кромки 8 лопаток 7 аппарата 3 имеют постоянный угол наклона, авходные кромки 9 аппарата 5 имеют переменный угол наклона, линейно уменьшающийся в радиальном направлении от стенкикорпуса 1 к его оси.Радиус осевого лопаточного аппарата 5может быть равен 0,280,33 радиуса корпуса 1. Корпус 1 может быть снабжен тангенциальным патрубком 10 отводавысококонцентрированной смеси. Кольцевой лопаточный аппарат 3 расположен вкорпусе 1 с образованием с ним кольцевогозазора 11 с шириной не менее ширины...
Пылесистема
Номер патента: 1666873
Опубликовано: 30.07.1991
Авторы: Вишневский, Колмогоров, Пронин
МПК: F23K 1/00
Метки: пылесистема
...устройство 5 для нисходящей сушки и мельницу 6, подключенную пылепроводами 7 кгорелкам 8 топки котла. Питатель снабженизлучателем 9 высокочастотного электромагнитного поля, подключенным к высокочастотному генератору 10. Излучатель 9размещен на входном патрубке 3 корпуса 2питателя (фиг.1) или на торцовой стенке 11корпуса 2 питателя вдоль его продольнойоси (фиг.2). 20Пылесистема работает следующим образом.Сырой уголь из бункера 1 через входнойпатрубок 3 поступает в корпус 2 питателя,где подвергается интенсивной обработке 25высокочастотным магнитным полем, и частично подсушенный через выходной патрубок 4 подается в устройство 5 нисходящейсушки, где осуществляется сушка угля газообразным теплоносителем. Высушенный 30уголь размалывается в...
Способ подготовки и сжигания высокозольного твердого топлива и котельная установка
Номер патента: 1672125
Опубликовано: 23.08.1991
Авторы: Глебов, Йыги, Калмару, Курм, Мааренд, Пикус, Семенов, Талумаа, Халлинг, Шрадер, Яхилевич
МПК: F23K 1/00
Метки: высокозольного, котельная, подготовки, сжигания, твердого, топлива
...способа заключается, кроме обеспечения полноты сгорания всего вводимого топлива, в том, что в топке 1 за счет организации двухступенчатого сжигания в слое 4, где имеется избыток воздуха, горение происходит при пониженной температуре, над слоем 4 топливо вводится с недостатком воздуха и до начала горения прогревается, что резко сокращает процессы образования окислов азота, Эксперименты показали, что выброс этих окислов из топки 1 вдвое ниже, чем из пылеугольных котлов такой же мощности при сжигании одного и того же топлива. В топке 1 наблюдается полное отсутствие шлакования (в результате полноты сгорания топлива) экранов 8 и 10 и отложений летучей эолы на нагревателях, Поэтому на котле отключены аппараты очистки этих...
Топка для сжигания кускового топлива
Номер патента: 1673783
Опубликовано: 30.08.1991
Авторы: Башмаков, Дранченко, Марченко, Тувальбаев
Метки: кускового, сжигания, топка, топлива
...которой подключен к системе золо- и шлакоудаления (не показано). Каждый кольцевой участкок 1 решетки снабжен винтовой лопастью 4,Топка работает следующим образом.Несортированное топливо через патрубок 5 поступает на днище 6 топки. При вращении нижнего кольцевого участка 1 колосниковой решетки происходит эахватывание топлива лопастью 4 этого участка и перемещение его вверх, где оно подхватывается лопастью вышерасположенного участка и т.д. Вращение участков 1 решетки, осуществляемое электродвигателями 7, обеспечивает интенсивную шуровку топлива по высоте. Топливо горит в атмосфере1 ь 13783 Формула изобретения Составитель В. БогородскийТехред М,Моргентал Корре, Кучерява ер ктор акаэ 2906 Тираж ЭЭЭ Подписное ВНИИПИ Государственного комитета...
Котельный агрегат
Номер патента: 1673792
Опубликовано: 30.08.1991
Автор: Варанкин
МПК: F22B 33/00, F23K 1/00
...16 в топку 2 и по верхнему скату 10выступа 9 скатываются в холодную воронку10 3, в вихревой поток, сформированный в холодной воронке 3 в результате взаимодействия струй горячего воздуха, выходящих иэсопел 6, с выступом 9, При многократнойциркуляции в вихревой зоне воронки 315 крупные частицы сырого угля подсушиваются, измельчаются за счет внутреннеготемпературного удара, а также трения о защитное покрытие 21, и частично сгорают вприсутствии горячего воздуха, подведен 20 ного через сопла 6 в количестве, обеспечивающем вихреобразование в зоне, ноограниченном недостатком воздуха по сравнению с теоретически необходимым обьемом для полного сгорания поступающего в25 зону топлива (т,е. а1). Недогоревшие частицы топлива, потерявшие массу в...
Топливораспределительное устройство
Номер патента: 1673793
Опубликовано: 30.08.1991
Автор: Жилин
МПК: F23K 5/00
Метки: топливораспределительное
...перемещения вдоль их осей в полость цилиндрического корпуса 1, Заборники 3 могут быть подвижно установлены в раздающих патрубках 2 с помощью резьбового соединения.(57) Изобретение относится к области энергетики, предназначечо для распределения твердого топлива, например, в туннельных печах обжига керамического кирпича и позволяет регулировать распределение топлива по длине устройства, Для этого устройство, содержащее полый цилиндрический корпус 1 с боковыми топливо- раздающими патрубками 2, снабжено топливозаборниками 3, установленными внутри патрубков 2 с возможностью перемещения вдоль их осей в полость ксрпуса 1. 2 ил. Устройство работает следующим образом,На вход корпуса 1 подается под напором твердое топливо, которое...
Способ сжигания твердого топлива и устройство для его осуществления
Номер патента: 1684571
Опубликовано: 15.10.1991
Автор: Моисеев
МПК: F22B 33/00, F23K 1/00
Метки: сжигания, твердого, топлива
...тгВнСпортируощим газом, например аоздхол), л адувается в топку 1 г; больШой 1 с;(Оросгь О (гцо 1 ОО м/с и более. В рез.льтдте стог: (.Ове, р.1 потоков про")сходит из 14 ельчсние топлива и 8 ГО ВОспгВленеНИЕ В Н 8 Г)ОСО 8 ДС 1081 Ной ОЛИЗОСТЛ От (48 СТВ сс)дарения Отрул. 1 Орць раэГОнных труб 3 располаГают Втоп се на расстоянии, ОбеспечивзОвцам сохра)ение кинетической знер- ГРИ КУ Ков Н:"Г)ВЗЛ 1 ОЛОТОГО ГППЛР 188, достаточной д(я лх разруДения (3-5 диаме" Ов атх гр(л Откосит(.льно КОлпнь 8 ЧВСтицы ТОГ 1 ЛЛва, Обза эсва ВШИЕСГ В г) езуа ЬТСТ 8 ТЯК1 С ЕГО РаэОЛВ, ДсжиГВЮТСЯ В КигЯ- щ 814 сл)8 по., ОВЗГ 01 н,-.ми тг)4 бэ)л , а более мелкле .етучре, в горизслпальнь:х вихрях, ооразуемьх горизонтально расположенными Воздушными соплами 5,;)аз...
Система подготовки топлива к сжиганию
Номер патента: 1688048
Опубликовано: 30.10.1991
Авторы: Барановская, Моисеев, Семенюк, Худенко
МПК: F23K 5/00
Метки: подготовки, сжиганию, топлива
...к области энергетики, предназначено для подготовки к сжиганию жидкого топлива в теплоэнергетических установках, работающих на водо- мазутной эмульсии, и позволяет повысить качество смесеобразования. Для этого линия 5 подвода воды дополнительно содержит обратный клапан 9, установленный на ней перед водяным насосом 6, а тракт 8 подачи газа подключен к линии 5 подвода воды на участке между обратным клапаном 9 и насосом 6, 1 ил. давление воды, происходит активный барботаж воды в направлении насоса 6 и адсорбера 7, поскольку барботажу в противоположном направлении препятствует обратный клапан 9, В водяном насосе 6 осуществляется дополнительное перемешивание газа и воды, образование более равномерной смеси воды с газовыми пузырьками,...
Котельный агрегат
Номер патента: 1693317
Опубликовано: 23.11.1991
Авторы: Абрютин, Артемьев, Золотовский, Итман, Копелиович, Резник, Фомина, Харькин, Христич, Щукин
МПК: F22B 33/00, F23K 1/00
...9, обеспечивая подсушку топлива. Часть воздуха вентилятором 10 вводится в топку 4 через сопла б, расположенные в верхней ее части, обеспечивая снижение температуры продуктов сгорания перед конвективными поверхностями нагрева. 1 ил. ней части топки 4 и соединены трубопроводом 17 с напорным трубопроводом 15,вентилятор 10 подключен трубопроводо18 к воздуховоду 11,Котельныйаг егат аботаетследующи р Робразом.Аэросмесь по пылепроводу 12 ный воздух иэ воздуховода 11 чере 5 поступает в топку 4 котла, где сгорает. Образующиеся продукты нагревают воду, находящуюся в стях нагрева, с образованием пара перегревается в пароперегревател ют воздух в воздухоподогревател горячего воздуха из воздуховода лятором 10 подается в до...
Способ подготовки пылеугольного топлива к сжиганию
Номер патента: 1695052
Опубликовано: 30.11.1991
Авторы: Калмыков, Кузнецов, Петручук, Попов, Сулейманов, Тарамалы
МПК: F23K 1/00
Метки: подготовки, пылеугольного, сжиганию, топлива
...топлива к сжиганию в котлоагрегате с несколькими пылесистемами путем подачи в каждую пылесистему топлива и рабочего агента, размола топлива и получения пыле- угольной аэросмеси и отработавшего возду 1695052хэ, отработавший воздух из первой пылесистемы пропускают в качестве рабочего агента последовательно через все включенные пылесистемы, причем перед каждой из них отработавший воздух подогревают,На чертеже представлена схема котельной установки для реализации предлагаеь 1 ого способа.Котельная установка содержит пылесисгемы 1 - 3, имеющие мельничные вентилят ры 4, мельницы 5, сепараторы 6, циклоны 7, входные шиберы 8; выходные шиберы 9, шиберы 10, Все пылесистемы 1 - 3 подключены к общему коллектору 11, к которому в промежутках...
Устройство для подачи топлива в механическую топку
Номер патента: 1695053
Опубликовано: 30.11.1991
Авторы: Батрак, Мазур, Новиков
МПК: F23K 3/06
Метки: механическую, подачи, топку, топлива
...валом 4, снабженным на его нижней полуок,оужности лопастями 5, а в горизонтальной плоскости с обеих сторон по диаметру вала 4 - спицами-ворошителями 6 и установленным с возможностью углового перемещения в полуцилиндрическом коробе 7, скрепленном с нижней частью воронки 1, причем в коробе 7 дополнительно размещена торцовая перегородка 8, установленная перед течкой 3, а над перегородкой 8 установлен поворотный шибер 9. Для удержания полок 2 на стенках воронки 1 при работе устройства в верхней их части жестко установлены ограничители 10. Полки 2 через кронштейны 11 и тяги 12 соединены с валом 4,Устройство работает следующим обра:зом,Вал 4 получает колебательные движения, в результате чего лопасти 5, траектория ,крепления которых на...
Система подачи жидкого топлива
Номер патента: 1695054
Опубликовано: 30.11.1991
Авторы: Дульцев, Кострюкова
МПК: F23K 5/00
Метки: жидкого, подачи, топлива
...виде конуса, внутри которого в определенный момент обязательно образуется полость,заполненная воздухом, В отличие от иногорасположения заборных патрубков например, горизонтального), при вертикальномрасположении заборных патрубков моментобразования в конусе воздушной полостиможет наступить сразу же после подключения заполненного до максимального уровняжидким топливом расходного бака к системе подачи, Из конуса воздух обязательнопоступает в заборный патрубок и дальше внасос, срывая работу последнего, так какпри поступлении воздуха в насос, последний прекращает перекачивание жидкости.После чего прекращается подача жидкого топлива и в форсунку, что ведет к срывуее работы. Кроме того, объем топлива в расходном баке, находящийся ниже...

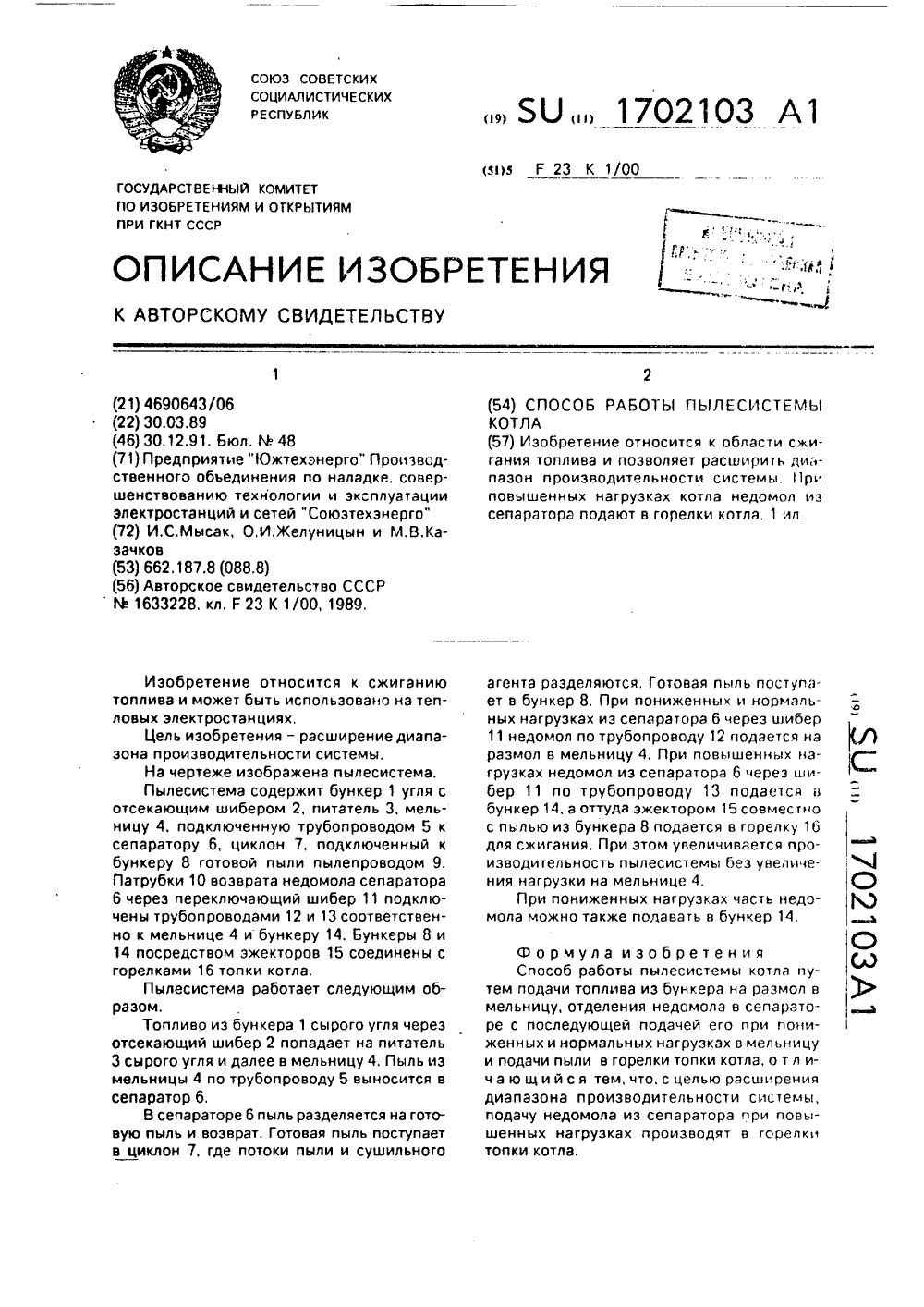

Способ работы пылесистемы котла
Номер патента: 1702103
Опубликовано: 30.12.1991
Авторы: Желуницын, Казачков, Мысак
МПК: F23K 1/00
Метки: котла, пылесистемы, работы
...зжекторов 15 соединены с горелками 16 топки котла.Пылесистема работает следу агента разделяются, Готовая пыль поступает в бункер 8, При пониженных и нормальных нагрузках из сепаратора 6 через шибер 11 недомол по трубопроводу 12 подается на размол в мельницу 4. При повышенных нагрузках недомол из сепаратора б через шибер 11 по трубопроводу 13 подае 1 ся в бункер 14, а оттуда эжектором 15 совместнО с пылью из бункера 8 подается в горелку 16 для сжигания, При этом увеличивается производительность пылесистемы без увеличения нагрузки на мельнице 4.При пониженных нагрузках часть недо- мола можно также подавать в бункер 14,к сжиганию овано на тепто ло Формула изоб Способ работы пыл тем подачи топлива из б мельницу, отделения не ре с...
Делитель пылегазового потока
Номер патента: 1702104
Опубликовано: 30.12.1991
Авторы: Галускин, Лебедев, Маслов
МПК: F23K 1/00
Метки: делитель, потока, пылегазового
...содержания крупной взвеси в нижнем отводе делителя, При поступлении топлива с повышенным содержанием трудноразмалываемых ксилитов большая часть грубодисперсного потока после сепаратора мельниц поступает в веохний ярус горелок за счет открытия запорных клапанов в полой вставке завихрителя, Тем самым уменьшается сепарация пыли в холодную воронку топочной камеры. 2 ил. При поступлении топлива аэросмесь после сепаратора мельницы поступает в первый корпус 1 делителя, в котором при закрытых клапанах 5 завихрителя 2 весь пылегазовый поток проходит через лопатки .1, устанавливаемые под определенным углом, позволяющим обеспечить равномерную загрузку топливом отводов 6 из обоих корпусов 1 делителя. При поступлении топлив с большим содержанием...
Устройство для подачи топлива
Номер патента: 1702105
Опубликовано: 30.12.1991
Авторы: Ахобадзе, Белун, Ермаков, Михайлов, Попов
МПК: F23K 3/00
...9 подключена к источнику переменного тока через управляемый однополупериодный выпрямитель 13 от генератора 14 импульсов с регулируемой частотой,Электрическую схему питания возможно также выполнить в виде мощного генеоатора импульсов с регулируемой частотой и длительностью импульса подключенных к обмотке электромагнита 9,Устройство рэботэет следующим образом,Топливо загружается на конусную распределительную решетку 5, расположенную в нижней части загрузочного патрубка 2. При подаче импульсного напряжения на обмотку электромагнита 9 в секциях 6 и 7между распределительными решетками 3-5 создается псевдоожиженный слой ферромагнитных элементов 8, Примеч последние при соударении о рэсг 1 ределительные решетки 4 и 5 вызывают поступление...
Питатель твердого топлива
Номер патента: 1702106
Опубликовано: 30.12.1991
Авторы: Ахобадзе, Ермаков, Зуев, Михайлов, Попов
МПК: F23K 3/00
Метки: питатель, твердого, топлива
...в загрузочный патрубок 2 и далее в кольцевую камеру 1. Импульсное поле электромагнита 5 создает псевдоожиженный слой ферромагнитных элементов 4, которые движутся в одном направлении по кольцу камеры 1 под воздействием поля. При снятии импульса ферромагни 1 ные элементы 4, оказавшиеся в верхней полости камеры 1, за счет грави. тационных сил падают, воздействуя на ч-стицы топлива. При повторении имг, ь ов осуществляется интенсивный пом ол топлива. 1 ил,тия импульса часть ферромагнитных зле ментов 4, оказавшихся в верхней полосги камеры 1, за счет гравитационных сил падает, воздействуя на частицы топлива, При повторении циклов воздействия импульса ми в камере 1 осуществляется пгевдоожижение ферромагнитных элементов 4 с частицами топлива с...
Питатель
Номер патента: 1703918
Опубликовано: 07.01.1992
МПК: F23K 3/12
Метки: питатель
...обслуживания печи при порционной ее загрузке твердым топливом и повышение надежности ее в работе,Поставленная цель достигается тем, что толкающий поршень выполнен удлиненным на величину хода толкателя.На чертеже изображен питатель, Питатель содержит направляющий желоб 1 с входным 2 и выходным 3 окнами, бункер 4, расположенный над входным окном 2, и течку 5, одним концом подсоединенную к выходному окну 3, а другим входящую в топочный объем печи 6. В желобе 1 установлен с возможностью возвратно- поступательного перемещения толкатель 7 с двумя поршнями; передним 8 и задним 9, Поршни 8 и 9 жестко связаны между собой и расположены один от другого на расстоянии, не превышающем расстояние между ближайшими кромками входного 2 и выходного 3...
Способ подготовки к сжиганию в топке метановоздушной смеси с содержанием метана менее 30
Номер патента: 1703919
Опубликовано: 07.01.1992
Автор: Лаврик
МПК: F23K 5/00
Метки: менее, метана, метановоздушной, подготовки, сжиганию, смеси, содержанием, топке
...метана в МВС до с 2, Величинаобъемного содержания метана в обогащенной природным газом метановоздушной смеси с 2 есть отношение общего расхода метана Ок к общему расходу обогащенной природным газом МВС, равному сумме объемных расходов МВС с низким содержани- ЕМ МЕтаНа 02 И ПрИрОдНОГО Гаэа Оп г,ОкС 2 = -02+Оп гОбщий расход метана равен сумме объемного расхода метана, содержащегося в МВС с низким содержанием метана, с 02 и объемного расхода природного газа Оп г;Ок = с 02 + Оп.г.Из приведенных выше уравнений определяется необходимый объемный расход МВС с низким содержанием метана1 - С 202 = - --Ок.с 2 1 - с)Соответственно определяется и обьемный расход природного газаОп.г Ок с 02Из последнего уравнения видно, что расход природного газа...
Распределитель пылегазового потока
Номер патента: 1716264
Опубликовано: 28.02.1992
Авторы: Галускин, Лебедев, Лейкин, Лузин, Маслов, Позин, Смышляев
МПК: F23K 1/00
Метки: потока, пылегазового, распределитель
...потока может производиться, например, осевым лопаточным аппаратом, Часть вращающихся твердых частиц, отбрасываемых центробежными силами к стенкам корпуса 1, поступает по инерции в кольцевой канал 5 и отражается от верхней торцовой крышки 4 навстречу восходящему потоку. За счет соударения отражаемых от крышки 4 частиц и восходящего потока, непосредственно поступающего в отверстие 6 обечайки 2, происходит турбулизация потока, перемешивание частиц и выравнивание концентраций на входе отверстия 6, что при равном сопротивлении отводов 3 обеспечивает равномерность распределителя пыли и гааз по отводам 3,Если сопротивление отводов 3 одинаково, вставки 9 устанавливаются таким образом, что их поверхность является продолжением поверхности обечайки...
Система топливоприготовления
Номер патента: 1719793
Опубликовано: 15.03.1992
Авторы: Литинецкая, Литинецкий
МПК: F23K 1/00
Метки: топливоприготовления
...пылепроводом с топкой котла, иподключенный к пылеотделителю сепаратор, установленный на сбросном трубопрооводе и сообщенный своим топливопроводом с пылепроводом,К недостаткам известной системы относится низкая экономичность вследствие повышен ной влажности приготавливаемогоФтоплива.Цель изобретения - повышение экономичности путем уменьшения влажноститоплива. 25Поставленная цель достигается тем, чтов системе топливоприготовления, содержащей мельницу, подключенную к пылеотделителю с бункером пыли, сообщеннымпылепроводом с топкой котла, и подключенный к пылеотделителю сепаратор, установленный на сбросном трубопроводе исообщенный своим топливопроводом с пылепроводом, сепаратор снабжен дополнительным дренажным трубопроводом с...
Мигалка для подачи топлива на сжигание
Номер патента: 1725025
Опубликовано: 07.04.1992
МПК: F23K 1/00
Метки: мигалка, подачи, сжигание, топлива
...улучшение обслуживания и ремонтопригодности,Указанная цель достигается тем, что в мигалке для подачи топлива на сжигание, содержащей спускной стояк с наклонным выходным конусом, имею.цим косой срез, перекрытый поворотным клаг;аном, выполненным с отогнутым нижним концом, а его верхняя часть снабжена грузами, расположенными один под другим, и имеющим верхний груз съемным, а нижний жестко закрепленный в месте отгиба нижнего конца клапана, клапан выполнен с проеиоы, образованным под съемным грузом, причем проем с наружной стороны клапана перекрыт дополнительным псворотным листом.На фиг,1 изображена мигалка, продольный разрез; на фиг,2 - разрез А - Р на фиг.1,Мигалка содержит спускной стояк 1 с наклонным выходным конусом, косой срез...
Система топливоприготовления котла
Номер патента: 1740883
Опубликовано: 15.06.1992
Авторы: Литинецкая, Литинецкий
МПК: F23K 1/00
Метки: котла, топливоприготовления
...реальный ресурс из-за износа ротора, и попадания кусков шлака из холодной воронки топки в мельницу-вентилятор.Наиболее близким к предлагаемому изобретению является система пылеприготовления, содержащая бункер с питателем, соединенный с классификатором, подклю. ченным к мельнице и далее к топке и снабженным патрубком отвода крупных частиц топлива.Недостатком этой системы является низкая надежность из-за наличия классификатора (выполненного в виде длинной трубы) с высокотемпературными сушильными1740883 оставительехред М.Моргент рректор М.Максимиши актор В.Фельдма каз 2073 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 одственно-издательский комбинат...
Пылеконцентратор
Номер патента: 1740884
Опубликовано: 15.06.1992
Авторы: Деринг, Дубровский, Евтихов, Михайленко, Потехин
МПК: F23K 1/00
Метки: пылеконцентратор
...крутки аэросмеси в корпусе пылеконцентратора, так как отраженная от плоского днища отбойника пыль непосредственно попадает в патрубки отвода концентрированной смеси, Кроме того, ударяясь об отбойник в условиях высоких температур, пыль подвергается термомеханическому домолу, что исключает применение сепаратора, Установка отбойника конусом вверх исключает накопление пыли на отбойнике,Соединение одного из патрубков отвода концентрированной смеси перепускной трубой с дополнительным патрубком ввода теплоносителя с установкой шибера на первом позволяет организовать рециркуляцию пыли в атмосфере топочных газов, что способствует глубокой термоподготовке пыли перед сжиганием, Степень рециркуляции регулируется шибером, при перекрытии...
Пылеконцентратор
Номер патента: 1740885
Опубликовано: 15.06.1992
Авторы: Бойко, Гейн, Дубровский, Евтихов, Зарипов, Куликов, Михайленко, Потехин
МПК: F23K 1/00
Метки: пылеконцентратор
...При этом форма полутора крышки способствует плавному переходу восходящего движения пыли на нисходящее с поворотом на 180, а диффузор вход ного патрубка с выходным диаметром, меньшим диаметра вставки завихрителя, исключает попадание входного потока в пространство между корпусом и полой вставкой, что нарушало бы рециркуляцию крупной пыли, Заведение в полую вставку завихрителя через центральное отверстие полутора сбросной трубы позволяет срезать пылевое кольцо потока и возвращать его через межлопаточное пространство завихрителя на рециркуляцию с одновременной закруткой возвращаемого потока, обеспечивающей расслоение пыли на крупную и мелкую перед сбросной трубой.Таким образом, рециркуляция грубой пыли внутри корпуса...
Система пылеприготовления
Номер патента: 1740886
Опубликовано: 15.06.1992
Авторы: Бойко, Дубровский, Евтихов, Зарипов, Куликов
МПК: F23K 1/00
Метки: пылеприготовления
...5 и сбросной трубой 6, расположенной в крышке 7 его корпуса, и циклон 8, снабженный патрубком 9 отвода пыли и сбросной трубой 10, расположенными соответственно в днище 11 и крышке 12 его корпуса. Сбросные трубы 6 и 10 пыле- концентратора 4 и циклона 8 подключены к мельничному вентилятору 13. Корпуса пыле- концентратора 4 и циклона 8 выполнены в виде равносторонних многогранных призм, имеющих одну общую стенку 14, снабженную верхним 15 и нижним 16 перепускными окнами, перекрытыми соответственно шиберами 17 и 18, примыкающими к крышкам 7 и 12 и днищам 19 и 11 соответственно5 10 15 20 25 30 35 40 45 50 55 корпусов пылекон центратора 4 и циклона 8. Лопаточный завихритель 5 пылеконцентратора 4 расположен перед верхним перепускным...
Устройство для подачи твердого топлива
Номер патента: 1740887
Опубликовано: 15.06.1992
Авторы: Быков, Лях, Мохов, Рубин, Сокольский
МПК: F23C 11/02, F23K 3/00
Метки: подачи, твердого, топлива
...к топке питатель, в разгрузочном конце которого имеется воздушное сопло,Однако известная система характеризуется недостаточной защищенностью питателя твердого топлива от температурного воздействия, что снижает его надежность.Цель изобретения - повышение надежности питателя путем интенсивного охлаждения его воздухом.Поставленная цель достигается тем, что в устройстве, включающем питатель топлива и расположенную в разгрузочной зоне последнего часть воздушных сопл, другая часть воздушных сопл расположена по оси питателя, выполненного шнековым.Предлагаемая конструкция позволяет подавать смесь окомкованного и пылевидного топлива в топки с низкотемператур 5 10 15 20 25 30 35 40 45 50 55 ным кипящим слоем, работающим под давлением, в качестве...
