F22B — Способы генерирования пара; паровые котлы

Номер патента: 866329

Опубликовано: 23.09.1981

Авторы: Васильев, Зайцев, Кузнецов, Масловский, Рябокобыленко, Серков, Соловьев

МПК: F22B 9/12

Метки: горизонтальный, котел

...объем барабанапарительная поверхность рапродольными перегородкамикенными из термостойкой тк866329 Формула изобретения ГОЗЬ ОЭЫ верхний (чистый) отсек 9 и нижнийсоленый) отсек 10. В зоне нижних иверхних торцов перегородок 8 образованы, соответственно, гроемы 11 и 2сообщающие между собой отсеки 9 и 10.Перегородки 8 имеют наклонныеучастки, расположенные между трубами 4,Проемы 11 размещены в зоне переднего днища 2,оПерегородки 8 установлены так, чтопроемы 2 расположены ниже предельного нижнего уровня котловой воды.Котел работает следующим образом,Питательная вода через патрубок 5поступает в водяной объем чистогоотсека 9 в количества, равном производительности котла по пару и величине продувки котла. По мере продвижения от заднего...

Номер патента: 866330

Опубликовано: 23.09.1981

Автор: Макаревич

МПК: F22B 21/04

Метки: вертикальный, водотрубный, котел, макаревича

...и подового экранов. В трубах экранов образуется пароводяная смесь, которая поступает в барабан 1, где происходит отбор пара к потребителю.Наличие дополнительного коллектора, расположенного параллельно барабанам, смещенным в горизонтальном направлении относительно друг друга, позволяет улучшить циркуляцию воды в котле и повысить экономичность. 1. Вертикальный водотрубный котел,содержащий верхний н нижний барабаныс подключенными к ним, соответственно, верхними и нижними боковыми коллекторами, соединенными теплообменными трубами, образующими боковыеэкраны, о т л и ч а ю щ и й с ятем, что, с целью повышения экономичности путем улучшения циркуляции,под нижними боковыми коллекторами,параллельно барабанам, установлендополнительный коллектор,...

Номер патента: 866331

Опубликовано: 23.09.1981

Авторы: Байков, Гладышев, Григорьева, Емельянов, Кигель

МПК: F22B 31/00

Метки: агрегат, котельный

...1,Котельюй агрегат содержит соосно установленные и соединенные пере- жимом 1 вертикальные газоход 2 с поверхностями нагрева Э и циклониу топку 4 с тангенциальными соплами 5 для подачи компонентов горения к фор сункой 6 для подачи тотглива. В пере- жиме 1 установлен анек 7, направление вктков которого противоположно направлению сопел 5 топки 4, а газоход 2 иа выходе скабжен бункером 8 и окн выхода газов.Ко грегвт работает сле866331 Заказ 8047 Подписи ВНИИПИТираж 472 воздух, а также зацепленные техноло.гические газы.Продукты сгорания через шнек 7,установленный в пережиме 1 направляются в газоход 2, где отдают своетепло поверхностям нагрева 3. Окладденные продукты сгорания отводятся изагрегата через окно 9, а содержащаяся в них пыль...

Номер патента: 866332

Опубликовано: 23.09.1981

Авторы: Дубровин, Железнов, Иванов, Мелай

МПК: F22B 37/10

Метки: газоход, парогенератора

...общий вид; на фиг. 2 - конечные участки труб, выведенных из плоскости ширм.Газоход парогенератора содержит продольно установленные ширмы выполненные из Ч-образных труб 1, подключенных конечными участками 2 к подводящим 3 и отводящим 4 коллекторам, образующим гаэоплотный потолочный экран, причем конечные участки 2 труб 1 через один выведены из плоскости ширм, а коллекторы 3 установлены поперек гаэохода.Работа предлагаемого газохода парогенератора осуществляется следующим образом.Воздух поступает в подводящий коллектор 3, проходит по Ч-образным трубкам 2 и выходит в отводящий коллектор 4. Запыпеиный газовый поток свободно проходит между ширмами, вы86633 10 Составитель Т. Неверовар Техред И.Рейвес Корректор Г. Назарова Редактор А. Ш...

Номер патента: 866333

Опубликовано: 23.09.1981

Авторы: Артемов, Баканов, Билявский, Демидова, Сидоров, Сорокин, Филатова

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...5 и затем, пройдя через сепарационные блоки 6, разделяется напар, который отводится с помощью трубы 4, и воду, выводимую из корпуса 1через коллектор 7, трубу 8 и патрубок13. Вода, отделенная в кольцевом канале 5 на пластинах 15, через щели 14поступает в полость 20 обтекателя изатем через трубку 19 отводится непосредственно в кольцевой коллектор 7,Снабжение сепаратора обтекателем,образованным двумя перфорированными пластинами, соединенными под острымуглом, обращенным вершиной к патрубку подвода пароводяной смеси и трубкой, соединяющей полость обтекателяс кольцевым коллектором, позволяетповысить надежность сепаратора путем защиты трубы для отвода пара отвоздействия потока пароводяной смесии производительность эа счет увеличения скорости...

Номер патента: 866334

Опубликовано: 23.09.1981

Авторы: Карасик, Салмин

МПК: F22B 37/42

Метки: воздухоподогревателя, загорания, обнаружения, отложений, поверхности, течи, экономайзере

...с параллельными газоходами.Поставленная цель достигается тем,что дополнительно измеряют температуру дымовых газов. в параллельном гаНа чертеже предсройства для реализацисоба.В конвективной шдухоподогревателямиго газохода на всюлены датчики темперченные в плечи измесвязанного со вторитоматическим потенципо середине шкапы.Предлагаемый спо хте котла за возпо середине каждо их длину установтуры 1 и 2, вклю" ительнопо моста 3 ным прибором - ав ометром 4 с нулем сле увзцим образом.Автоматический потенциометрнивает усредненные значения темйур уходящих газов в обоих газолучаемые от датчикови 2,ывает разность этих температураданной установке сигнализируаком газоходе произошло эагорили течь водяного экономайзераТаким образом, данный способ...

Номер патента: 868250

Опубликовано: 30.09.1981

Авторы: Круглянский, Сявриков

МПК: F22B 1/18

Метки: котел-утилизатор

...с образованием кольцевого зазора 4 вертикальные тепло- обменные секции, выполненные в виде закрепленных в трубных досках 5 пучков 6 труб с входными и выходными камерами 7 и 8, подключенных соответственно патрубками 9 и 10 к газовым коллекторам 11 и 12, установленных соосно в барабанах 1 и 2. Барабаны 1 и 2 соединены подъемными и опускными трубопроводами 13 и 14 с барабаном-сепаратором 15. В верхнем газовом коллекторе 12 соосно вертикальному трубопроводу 3 дополнительно установлен регулировочный клапан 16 с при868250 Формула изобретения Л 7 р 1 водным механизмом 17 (фиг. 1), Регулировочный клапан 16 может быть установлен по оси вертикальной трубы 3, в кото-, рой размещена байпасная труба 18 подключенная к газовым коллекторам 11 и 12...

Номер патента: 868251

Опубликовано: 30.09.1981

Авторы: Рублев, Сорокин, Червоный

МПК: F22B 35/00

Метки: котлов, параллельно, производительности, работающих

...Блок 12 ограничения свя. зан с датчиками расхода топлива 14, раз режения 15, расходов воздуха 6 и воды 1и тепловой нагрузки 18, установленных ва каждом котле,868251 формула изобретения Топ Составитель В. НазаровТехред А. Бойкас Корректор МТираж 472 ПодписноеГосударственного комитета СССРлам изобретений и открытийква, Ж - 35, Раушская наб., д. 4/5Патент, г. Ужгород, ул. Проектная, 4 Коста Редактор К. ЛембакЗаказ 8287/46ВНИИПИпо д13035, МоФилиал ППП Блок 12 ограничения содержит значения верхнего и нижнего пределов изменения указанных параметров.Система работает следующим образом.Блок набора программы задает последовательность подключения моторных задатчиков 8 и 9 нагрузки котлов 1 и 2 к главному регулятору 10, т. е. последовательность...

Номер патента: 868252

Опубликовано: 30.09.1981

Авторы: Каплинский, Коган, Славин, Слуцкин, Смирнов, Тараканов, Хмелевский

МПК: F22B 35/10

Метки: общему, парогенератора, паропроводу, подключения

...дополнительно связан с выходом логического блок, а выход - с пусковым блоком.автомагического подклюра 1 к общему паропроовую задвйжку 3 с электанным с пусковым блодатчик 7 давления параподключенные к сумий блок 9, связанный с ния паровой задвижки 3 го сумматора 8. Устрой-едовательно соединенные льсов заданной частоты к 12 включения, причем чения дополнительно свя. ического блока 9, а выблоком 5.отает следующим обрав парогенераторе 1 давяемого датчиком 7, при тор подключается к об, определяемому настроймматор 8 подает сигнал к 9, который получает тчика 10 положения паПри поступлении с логи868252 Формула изобретения итель В. НазА. Бойкас72 Сост р К. Лембак Техре 87/46 Тираж ВНИИПИ Государств по делам изобре13035, Москва, Ж - 35 филиал...

Номер патента: 868253

Опубликовано: 30.09.1981

Авторы: Алехнович, Богомолов

МПК: F22B 37/42

Метки: нагрева, парогенератора, поверхности, шлакованием

...2, т. е. в режимах, опасных с точки зрения шлакования поверхностей нагрева парогенератора.Таким образом, предлагаемый способ поз.воляет снизить трудоемкость непрерывного контроля за шлакованием поверхности нагрева парогенераторов различных типов за счет изменения температурного режима работы рабочего элемента подвижного зонда регулированием расхода охлаждающего воздуха. Формула изобретения 3ный зонд 4 вне заборного трактаоборудован сигнализатором 6 положения и механизмом расшлаковки (не показан) известной конструкции. В нижней части газозаборного тракта 1 под подвижным зондом 4 установлен бункер 7 шлака, оборудованный течкой выпуска шлака и затвором.Газозаборный тракт 1 подсоединен к дымососу 8, который напорным патрубком соединен со...

Номер патента: 868254

Опубликовано: 30.09.1981

Автор: Новиков

МПК: F22B 37/42

Метки: барабанного, давления, защиты, котла, нагрузки, повышения, резком, сбросе

...1,Способ осуществляется следующим образом.20 При постепенном повышении давления вбарабане котла 1 или за котлом, например,вследствие неправильной работы регулятора топлива или ошибочных действий персо868254 Составитель В. НазТехред А. БойкасТираж 472дарс 1 венного комиизобретений и отЖ - 35, Раушскаянт, г. Ужгород, у ро Редактор Заказ 828 Кос Корректор МПодписноета СССРрытийнаб.,Лемба6 ВНИИПИ Госу по делам 113035, Москва,Филиал ППП Патед. 4/5 ектная нала, отеутствует сигнал от элемента 13 сравнения по превышению допустимой скорости давления в барабане, так как аккумулирующая способность испарительного контура (барабан с системой опускных и подьемных труб) сглаживает изменение давления при избыточном вводе тепла в топку. Блок 11...

Номер патента: 868255

Опубликовано: 30.09.1981

Авторы: Безинов, Прус, Сивцов, Хоменко, Христич

МПК: F22B 37/64

Метки: парогенератора, подвеска, экрана

...подвеска экрана парогенератора, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - схема перемещения балок,Подвеска экрана парогенератора содержит опорную раму 1 и горизонтальные пояса жесткости 2, выполненные из балок 3 и 4, соединенных с экранами 5, а также с тягами 6 и 7 металлоконструкций потолочного перекрытия 8 и опорной рамы 1 соответственно, Устройство снабжено ромбовидными компенсаторами 9 из шарнирно соединенных звеньев 10. Балки поясов жесткости 2 выполнены из двух частей 3 и 4, противоположные концы 11 и 12 которых жестко соединены с угловыми участками экрана 5, а смежные 13 и 14 - со звеньями общего дляобеих частей ромбовидного компенсатора 9. Тяги 6 металлоконструкций и опорной рамысоединены с балками 3 и 4 через их...

Номер патента: 870849

Опубликовано: 07.10.1981

Авторы: Беспалова, Вольфензон, Дорман, Певзнер

МПК: F22B 1/20

Метки: котел, содорегенерационный

...подводящими 9 и отводящими 1 О трубами, Трубы 3 верхнего экрана образуют испарительную поверхность нагрева. Коллекторы 4 и 5, соединенные патрубками 8, образуют зону конденсации тепловых труб.При этом зона конденсации тепловых труб может быть включена (см. фиг. 1) в контур подогрева питательной воды перед вто рой ступенью экономайзера 11 или - вконтур низкого давления котла (см. фиг. 2), образованного барабаном-сепаратором 12 и трубами 9 и 10870849 Формула изобретения фиг. 1 В топку 1 котла впрыскивается черный щелок, который распыляется, подсушивается и сгорает с образованием дымовых газов и слоя плавящегося огарка на поду топки 1. Выделяющееся при этом тепло нагревает теплоноситель тепловых труб. Часть теплоносителя тепловых труб...

Номер патента: 870850

Опубликовано: 07.10.1981

Автор: Сергеев

МПК: F22B 35/10

Метки: парогенератора, прямоточного, пусковой, узел

...топку, а сброс воды из встроенногосепаратора регулируют так, чтобы скорость снижения давления в сепараторедо требуемого значения не превышаладопустимой величины.Необходимость медленного снижениядавления во встроенном сепараторе дотребуемого значения также увеличиваетвремя пуска и, соответственно, повышает потери топлива и энергии, усложняет эксплуатацию парогенератора,Это также является недостатками известного пускового узла.Целью изобретения является сокращение времени пуска и повышение экономичности.Достигается это тем, что узел дополнительно содержит две линии, подсоединенные одним концом к растопочному расширителю, а другим - к магистрали подвода среды до и после регулирующего органа, причем на каждойлинии установлен регулирующий...

Номер патента: 872906

Опубликовано: 15.10.1981

Авторы: Осинцев, Хидиятов

МПК: F22B 21/40

Метки: башенного, котел, типа

...горелок б. Горелки б расположе" ны, по крайней мере, в двух сиюезтричных относительно вертикальной оси плоскостях. Водоохлаждаемый пакет 5 размещен по оси топки 4 в эсне между плоскостями расположения горелок б эа пределами габаритов последних, а в конфузорном участке 3 над пакетом 5 установлены пароохлаждаемый конвективный пакет поверхностей нагрева 7.Котел башенного типа работает следующим образом.Топливо-воздушная смесь через горелки б поступает в объемы топки 4 между ее стенками и водоохлаждаеьвм пакетом 5, где происходит сгорание топлива. Образующиеся при этом продукты сгорания движутся вверх по топке 4, конфуэорному участку 3 и конвективному гаэоходу 1, отдавая при872906 Формула изобретения ф к Составитель В,КруглянскийТехред...

Номер патента: 875181

Опубликовано: 23.10.1981

Авторы: Паскарь, Щеглов

МПК: F22B 37/26

Метки: промежуточный, сепаратор-пароперегреватель

...3 греющего пара и отводе 4 конденсата.3 8751Сепаратор 1 и пароперегреватель 2 размещены в корпусе 7, который снабжен патрубками 8 и 9 соответственно для подвода влажного пара и отвода перегретого пара. При этом сепаратор 1 имеет трубу 1 О для отвода отсепарированной влаги.Пар из турбины высокого давления по патрубку 8 подводится к сепаратору 1 и затем проходит его. Отсепарированная влага по трубе 10 направляется в систему регенеративного подогрева питательной воды, а осушенный пар поступает в межтрубное пространство пароперегревателя 2, где перегревается, отбирая тепло от греющего пара, проходящего по трубам змеевиков. ,Перегретый пар через патрубок 9 направляется в турбину низкого давления. При этом греющий пар подводится в...

Номер патента: 877218

Опубликовано: 30.10.1981

Авторы: Ульянова, Чавчанидзе

МПК: F22B 21/34

Метки: котел, паровой

...секции разных ступеней каждого пароперегревателя 4. 5Паровой котел работает следующим образом.Прн номинальном режиме работы топливо сжигают в каждом отсеке топки 1. Продукты сгорания охлаждаются, .омывая пароперегревателн 4, в которых в это время перегревается пар.В таком паровом котле достаточно поддерживать одинаковые тепловые нагрузки за теми отсеками топки 1, за которыми установлены секции одних и тех же ступеней пароперегревателей 4.Прн растопке, нагружении парового котла, а также при эксплуатации его на частичных .нагрузках, в работе могут находиться лишь часть отсеков топки 1, Прн этом уменьшается минимально допустимая нагрузка 20 котла.При отключении части отсеков топки 1 секции ступеней пароперегревателя 4, расположенные за...

Номер патента: 877219

Опубликовано: 30.10.1981

Авторы: Раскин, Слуцкин, Смирнов, Тараканов

МПК: F22B 35/00

Метки: давления, пара, парогенераторе, прямоточном

...парогенератора 3 и предупреж-,дает падение давления пара за прямоточ-ным парогенератором, Если давлениепара за прямоточным парогенераторо;л 3понизится до значения, на которое настроендатчик 2 предельного давления влажногопара, то регулятор 1 предельного давленияпара получает также сигнал от датчика 2предельного давления влажного пара и воздействует на регулирующий орган 7, поддерживая заданное предельное давлениевлажного пара на выходе из прямоточногопарогенератора. Одновременно регулятор 8 давления пара, настроенный на номинальное давление,получает сигнал от датчика 9 давления влаж ного пара на выходе из прямоточного парогенератора 3 и перемещает клапан О, изменяя подачу топлива в прямоточный парогенератор 3,Таким образом,...

Номер патента: 877220

Опубликовано: 30.10.1981

Автор: Тугов

МПК: F22B 35/02

Метки: консервации, парогенератора

...тель 2 - 5 с промежуточным коллектором 6.К паропроводу 7 барабана 1 подключенапродувка 8. Конвективный пакет 5 пароперегревателя соединен с паропроводом 9, на. ко.877220 формула изобретения 3тором установлена задвижка 10 и дренаж 11.К промежуточному коллектору пароперегревателя 6 подключен трубопровод 12 с регу-лирующим клапаном 13 и дренажом 4; Трубопровод 12 соединяет парогенератор с посторонним нсточнцком пара, например с соседним парогенератором. Барабанпарогенератора, паровой тракт, паропроводы и трубопровод подачи постороннего пара оснащеныдатчиками температуры и давления 15 18.,Пароперегреватель 2 соединен с дренажом 19.Способ осуществляют следующим образом,При останове парогенератора в резервчерез некоторое время после...

Номер патента: 877221

Опубликовано: 30.10.1981

Авторы: Дубинец, Лукьянов, Новиков

МПК: F22B 37/20

Метки: котла, нагрева, поверхностей, подвеска

...опорой.На чертеже схематично изображена схе. ма полвески поверхности нагрева котла, общий вид.Подвеска поверхностей 1 нагрева котла, закрепленных на каркасе 2 послелнего, со. держит коромьсло 3 с опорой 4. Коромысло 3 соединено концами через подвесные трубы 5 с горизонтальной опорной конструкцией поверхностей 1 нагрева. Г 1 ри этом подвеска снабжена трубчатыми кожухами 6, свободно охвдтцвакщими подвесивс трубы 5 и жестко закрепленными в .возных отверстиях, выполиншх в гризоитдльной опорной конструкции иоврхности 1 нагрева. В качестве опорной конструкции использованы коллектр 7 и бдлкд 8. Трубатье кожухи 6 снабжены оиорицмн ийбдми Ч, здк 1 н пленнцми на полиснцх трубдх 5, а коромысло 3 скреплно с каркасм 2 котла своей опорой 4....

Номер патента: 879131

Опубликовано: 07.11.1981

Авторы: Гильде, Голованов, Рябинин, Секретарь, Тасс, Христич, Шлейфер, Щукин

МПК: F22B 31/02

Метки: агрегат, котельный

...котла позволяет повысить экономичность работы котельного агрегата. Изобретение относ гетики и может быть тельных установках т ций. ю камеру сгорапо окислителю и по топливу с топе 4 которого усталь высокого дав- З 0 Формула изобретени(отельный агрегат, содержкамеру сгорания, предвкл 1.ную ащии вы- юченную Известны котельные установки, содержащие выносную камеру сгорания, аредвключенную по окислителю и параллельно соединенную по топливу с топкой котла, в газоходе которого установлены паростерепреватель высокого давления, промежуточный пароперегреватель и экономайзер 111.Недостатком такого агрегата является его невысокая экономичность.Цель, изобретения - повышение экономичности котельного агрегата,Цель достигается тем, что в...

Номер патента: 879132

Опубликовано: 07.11.1981

Авторы: Киданов, Крячко, Немькин

МПК: F22B 31/02

Метки: газов, конвертерных, котел-охладитель

...конвертерных газов, общий вид; на фиг.2 - вид А на фиг. 1. Котел-охладптель конвертерных газовсодержит стационарный газоход 1, соединенный по газам с конвертером 2 посредством кессона 3. Кессон 3 установлен на от 5 катной тележке 4 и включен трубопроводами 5 с фланцевыми разъемами б в контурциркуляции охлаждающей среды. Разъемыб расположены в плоскости, перпендикулярной направлению отката тележки 4. Кессон3 включен в контур циркуляции охлаждающей среды последовательно с газоходом 1,поэтому трубопроводы 7 последнего соединены с трубопроводами 5 кессона 3 черезразъемы б.15 При перефутеровке конвертера 2 илиремонте кессона 3 и стационарного газохо.да 1 тележку 4 вместе с кессоном 3 откатывают в сторону. При этом разъемы бразбалчивают и...

Номер патента: 879133

Опубликовано: 07.11.1981

Авторы: Грицюк, Лоринов, Пятигорский

МПК: F22B 33/18

Метки: котельная

...может быть использовано в теплоэнертетических установках для деаэрации воды и очистки воздушного бассейна.Известна котельная установка, содержащая паровой, котел с горелкой и дымососом, а также термический деаэратор питательной воды с патрубком отвода выпара 11).Цель изобретения - повышение эффек 10 тивности котельной установки путем утилизации выпара и снижение содержания вредных выбросов в дымовых газах.Цель достигается тем, что котельная установка снабжена вентилятором, подклю ченным выхлопным патрубком к горелке, а всасывающим - к патрубку отвода выпара.На чертеже представлена котельная установка, общий вид. Она содержит паровой 20 1 котел 1 с горелкой 2 и дымососом 3, термический деаэратор 4 питательной воды с патрубком 5 отвода...

Номер патента: 879134

Опубликовано: 07.11.1981

Авторы: Повольнов, Райский, Саврасов, Скульский, Шарапов, Щапин, Юртаев, Ягодов

МПК: F22B 35/00

Метки: газа, давления, магистрали, общей

...13 получают импульсы от датчиков 16 и 17 расхода пара и через блоки 14 и 15 импульсного интегрирования от главного регулятора 8 с задатчиком 10. Главный регулятор 8 получает импульсы от датчика 11 по давлению пара в общей магистрали 1 и от олока 9 выбора сигнала, который в свою очередь получает импульсы от датчиков 20 ц 21 по давлецшо в коллекторах 4 и 5 потребителей технологического пара 6 и 7.Блок 9 выбора сигнала по заранее заложенному алгоритму подключает к входу главного регулятора 8 датчик 20 по давлению в коллекторе 4 наиболее мощного потребителя 6 технологического пара.Главный регулятор 8, суммируя посту. пающие на его вход импульсы от датчика 11 по давлению в общей магистрали 1 и от блока 9 выбора сигнала, корректирует работу...

Номер патента: 879135

Опубликовано: 07.11.1981

Авторы: Палийчук, Прокопчук

МПК: F22B 35/10

Метки: котла, пароводяной, прямоточного, растопочного, сброса, сепаратора, среды

...и клапаны 2 сброса, соединенные через синхронизатор 3 с регулятором 4, к которому подключен датчик 5 расхода пара, выходящего из расширителя.Устройство дополнительно содержит датчик 6 температуры среды в сепараторе и последовательно соединенные датчик 7 температуры среды перед встроенной задвижкой, преобразователь 8 и два блока умножения 9 и 10, к первому из которых подключен датчик 6 температуры среды в сепараторе, а к второму - датчик 1 давления среды в сепараторе, причем выход второго блока умножения 10 соединен с регулятором 4, К регулятору 4 подключен задатчик 11,879135 Составитель В. Назаров Техред И, Заболотнова Корректор А. Степанова Редактор М. Кузнецова Заказ 1896/16 Изд.575 Тираж 469 ПодписноеНПО Поиск...

Номер патента: 879136

Опубликовано: 07.11.1981

Авторы: Авруцкий, Гомболевский, Гонобоблев, Доверман

МПК: F22B 35/14

Метки: блока, парогенератором, прямоточным, пуска, энергетического

...частью 3 подключен дренажный трубопровод 11 с задвижкой 12, Пароводяной тракт парогенератора 1 сообщен паропроводом 13 с паровой турбиной 14. Помимо пого, паропровод 13 соединен через пуско-сбросное устройство 15 с конденсатором 16 и через второе, пускосброоное устройспво 17 с посторонним источником 18 пара, в качеспве,которого может быть использован коллектор собственных нужд блока.В процессе пуска питательную среду подают в испарительную часть 2 тракта и сбрасывают через, клапан 19 и встроенный сепаратор 5 по линии 7 с клапаноы 8,в растопочный расширитель 9. После уста. новления растопочного расхода питательной среды непосредственно перед розяигом топки открывают пуско-обросное устройстзо 17 и клапан 10. При эпом пар от постороннего...

Номер патента: 879137

Опубликовано: 07.11.1981

Авторы: Гольберг, Жуков, Иванов, Козлов, Логутов, Онищенко, Чурзин

МПК: F22B 37/02

Метки: защиты, змеевиков, золового, износа

...горизонтальных участков 3 содержит дистанционные пластины 4 и 5, Устройство снабжено также трубами 6 и 7, устаногленными соосно прямолинейным участкам 3 змеевиков и плотно примыкающими торцами к гибам 1 и 2 соответственно. Боковыми стенками трубы 6 и 7 установлены плотно примыкаюшими к расположен 1 ным межд 1 ними пластинам 4 и 5 соответственно.Змеевики расположены в конвективной шахте 8, за стенками 9 которой размещены коллекторы 10 змеевиков, причем коллекторы 10 разных змеевиков размещены соответственно за противолежащими стенк;- ми 9 шахты 8. Трубы 6 жестко соединены с гибами 1 змеевиков, а трубы 7 одними концами жестко соединены с гибамп 2, а другимп свободно введены в стенки 9 шахты 8.Дымовые газы проходят по шахте 8,...

Номер патента: 881453

Опубликовано: 15.11.1981

Авторы: Бузников, Евдокимов, Зайцев, Масловский, Пунегов, Серков

МПК: F22B 37/32

Метки: выносной, пара, сепаратов, центробежный

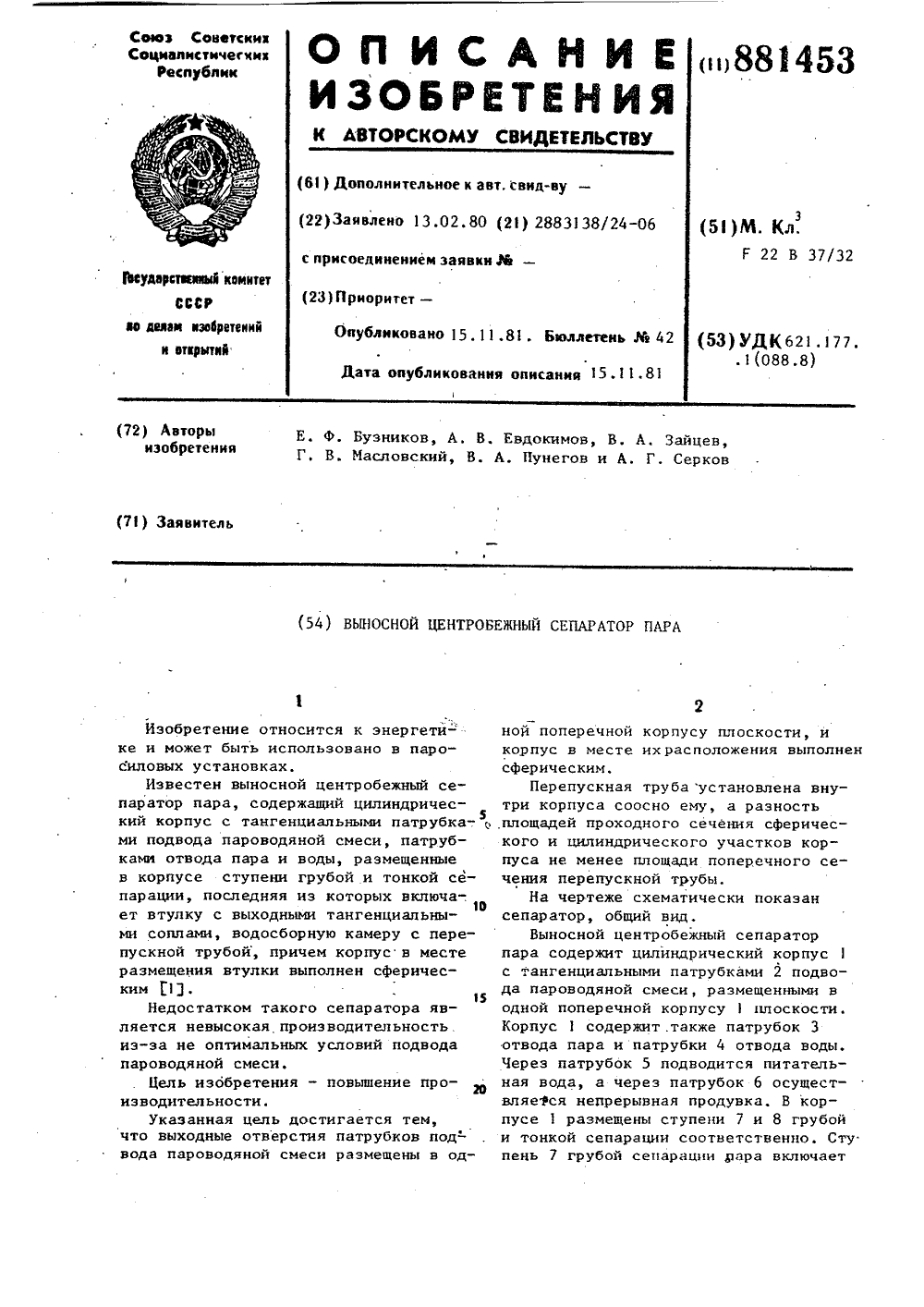

...сепарации дара включает8845 3сферический участок 9 корпуса 1, расположенный в месте расположения патрубков 2 подвода пароводяной смеси. Ступень 8 тонкой сепарации включает втулку 10 с выходными тангенциальными 5 соплами 11. Корпус 1 в месте размещения втулки 10 выполнен со сферическим участком 12, образующим водосборную камеру 13. В нижней части втулки 10 выполнены отверстия 14, сообщающие камеру 13 с перепускной трубой 15, установленной внутри корпуса 1 соосно ему, При этом разность площадей проходного сечения сферического участка 9 и цилиндрического корпуса 1 составляет величину не менее площади поперечного сечения перепускной трубы 15.Пароводяная смесь подводится в сепаратор через патрубки 2 в сферический участок 9, где...

Номер патента: 881454

Опубликовано: 15.11.1981

Авторы: Ковалевский, Любский

МПК: F22B 37/74

Метки: входное, дросселирующее, парогенерирующих, труб

...сильфономб,. а упоры 7 предназначены для ограничения прддольногохода дросселя 1 по напрввляю 1 цим кана881454 0 Формула изобретения аказ 9919/5 72 Подписно Т ИИП иал ППП "Патент", г. Ужгород, ул. Проектная, 4 лам 8, выполненным во входнрм участке4 корпуса,Входное дросселирующее устройствопарогенерирующих труб работает следующим ббразом.При увеличении нагрузки парогенерирукщих труб увеличивается гидродинамический напор среды и дроссель 1 перемещается вправо, растягивая вставку 3,выполненную в виде пружины, Гидравлическое сопротивление дросселирующегоустройства при этом уменьшается, таккак при этом дроссель 1 выдвигается вучасток 5 корпуса с большим сечением.При максимальной нагрузке парогенерирующих труб дроссель занимает крайнее...

Номер патента: 883591

Опубликовано: 23.11.1981

Автор: Хрущев

МПК: F22B 27/12

Метки: вихревой, парогенератор

...3 с закрепленной на нем крыльчаткой завихрителя 4, установленной с образованием шаровой центральной полости 5 и периферийногозазора 6.Корпус 1 снабжен патрубками 7 и 8, соответственно, для подвода воды и отвода пара, датчиками уровня 9 и отстойником 10.Парогенератор работает следующим образом.Через патрубок 7 в корпус 1 подается вода, которая под действием883591 формула изобретения Составитель А.ШиковЛазаренко Техред С.Мигунова Корректор Л.Бокшан акто Тираж 472 Подписное рственнжо комитета СССР м изобретений к открытий а, Ж, Раушская наб., д. 4 каз 10184/58 ВНИИПИ Г по дел 13035, Моск. Проектна вращающейся крыльчатки 4 отжимается к стенкам корпуса 1, образуя водяную рубашку. Воспринимая тепло от пламени горелки 2, вода испаряется и пар...
