Выносной центробежный сепаратов пара

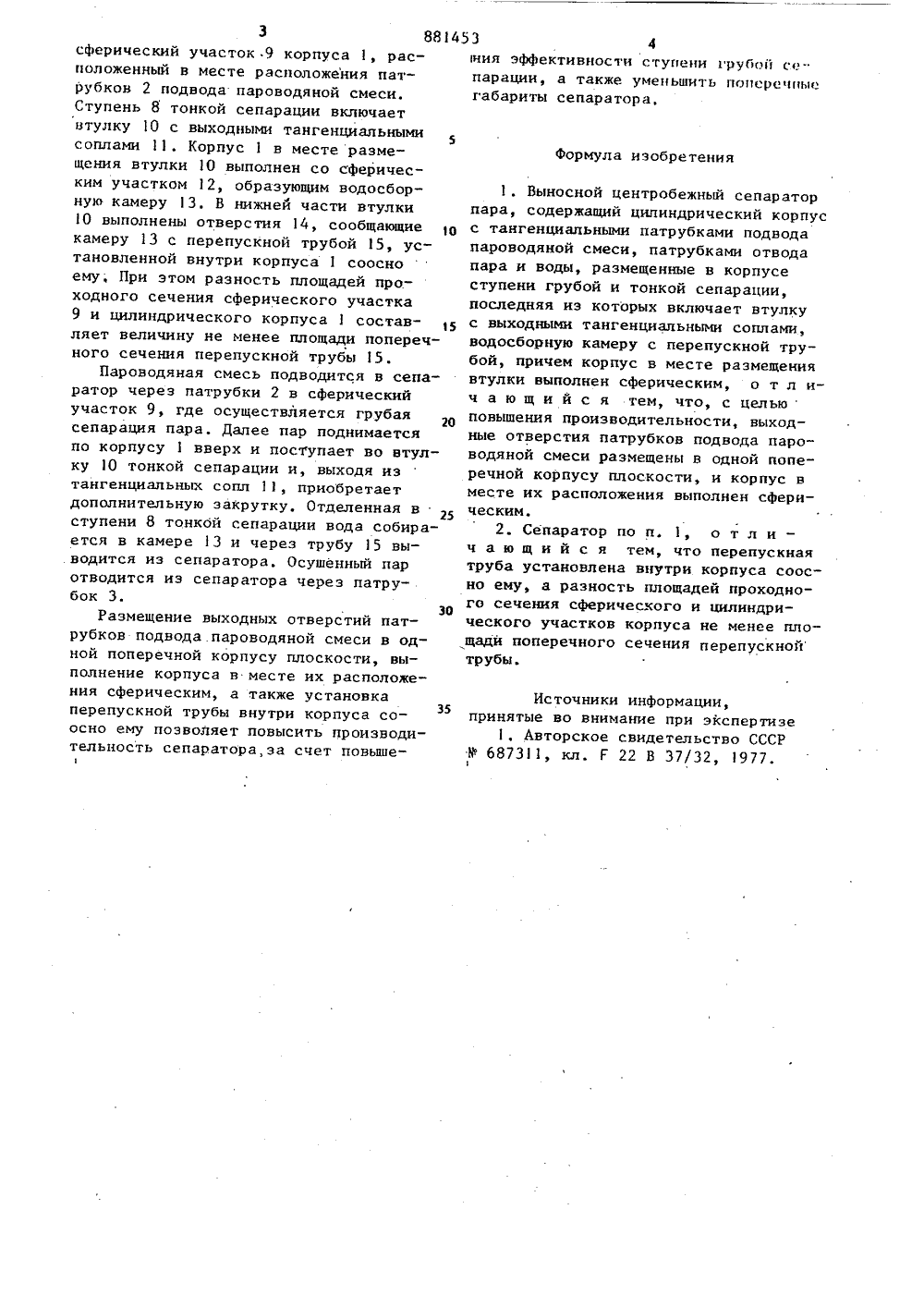

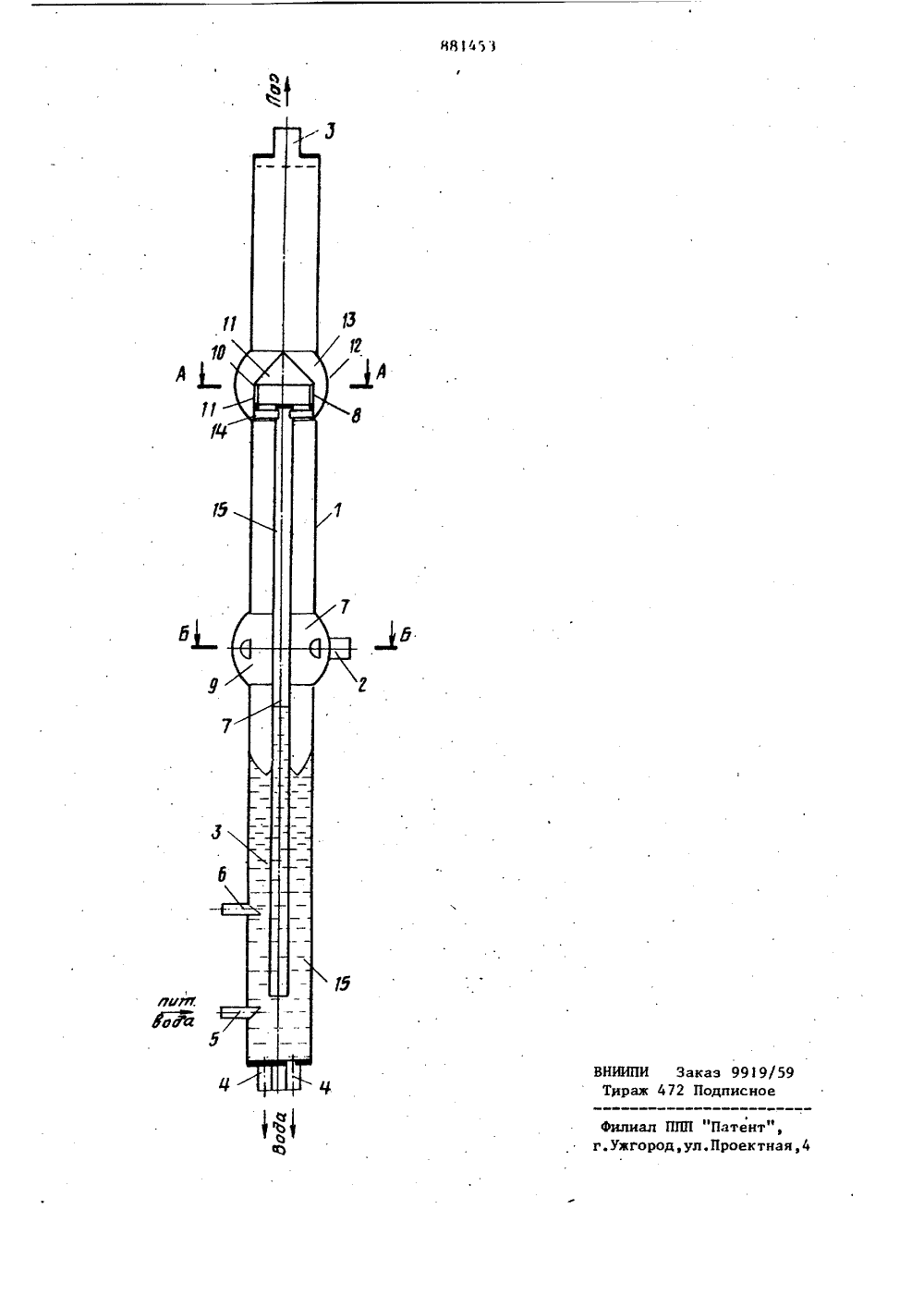

Союз Советски кСоциалистическиеРеспублик ОП ИСАКИИ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5 )М. Кл. Г 22 В 37/32 3 ЪеударстееяеыЯ кеюнтет СССР ае делаю изобретений и вткрытяЯДата опубликования описания 15,11.81(54) ВЫНОСНОЙ ЦЕНТРОБЕЖНЫЙ СЕПАРАТОР ПАРА Изобретение относится к энергети-ке и может быть использовано в паросиловых установках.Известен выносной центробежный сепаратор пара, содержащий цилиндрический корпус с тангенциальными патрубка-ми подвода пароводяной смеси, патрубками отвода пара и воды, размещенныев корпусе ступени грубой и тонкой сепарации, последняя из которых включа-.ет втулку с выходными тангенциальными соплами, водосборную камеру с перепускной трубой, причем корпус в местеразмещения втулки выполнен сферическим Г 1.Недостатком такого сепаратора является невысокая производительность,иэ-за не оптимальных условий подводапароводяной смеси,Цель изобретения - повышение производительности.Указанная цель достигается тем,что выходные отверстия патрубков под-вода пароводяной смеси размещены в одной поперечной корпусу плоскости, и корпус в месте ихрасположения выполнен сферическим.Перепускная труба установлена внутри корпуса соосно ему, а разность площадей проходного сечения сферического и цилиндрического участков корпуса не менее площади поперечного сечения перепускной трубы.На чертеже схематически показан сепаратор, общий вид.Выносной центробежный сепаратор пара содержит цилиндрический корпус 1 с ,ангенциальными патрубками 2 подвода пароводяной смеси, размещенными в одной поперечной корпусу 1 плоскости. Корпус 1 содержит .также патрубок 3 отвода пара и патрубки 4 отвода воды. Через патрубок 5 подводится питательная вода, а через патрубок 6 осуществляеФся непрерывная продувка. В корпусе 1 размещены ступени 7 и 8 грубой и тонкой сепарации соответственно. Сту. пень 7 грубой сепарации дара включает8845 3сферический участок 9 корпуса 1, расположенный в месте расположения патрубков 2 подвода пароводяной смеси. Ступень 8 тонкой сепарации включает втулку 10 с выходными тангенциальными 5 соплами 11. Корпус 1 в месте размещения втулки 10 выполнен со сферическим участком 12, образующим водосборную камеру 13. В нижней части втулки 10 выполнены отверстия 14, сообщающие камеру 13 с перепускной трубой 15, установленной внутри корпуса 1 соосно ему, При этом разность площадей проходного сечения сферического участка 9 и цилиндрического корпуса 1 составляет величину не менее площади поперечного сечения перепускной трубы 15.Пароводяная смесь подводится в сепаратор через патрубки 2 в сферический участок 9, где осуществляется грубая сепарация пара. Далее пар поднимается по корпусу 1 вверх и поступает во втулку 10 тонкой сепарации и, выходя из тангенциальных сопл 11, приобретает дополнительную закрутку, Отделенная в ступени 8 тонкой сепарации вода собирается в камере 13 и через трубу 15 вы.водится из сепаратора. Осушенный пар отводится из сепаратора через патрубок 3.Размещение выходных отверстий патрубков подвода.пароводяной смеси в одной поперечной корпусу плоскости, выполнение корпуса в месте их расположения сферическим, а также установка35 перепускной трубы внутри корпуса соосно ему позволяет повысить производительность сепаратора,за счет повыше 3 4яия эффективности ступени грубой сепарации, а также уменьшить попсречньп габариты сепаратора,формула изобретения1, Выносной центробежный сепаратор пара, содержащий цилиндрический корпус с тангенциальными патрубками подвода пароводяной смеси, патрубками отвода пара и воды, размещенные в корпусе ступени грубой и тонкой сепарации, последняя из которых включает втулку с выходными тангенциальными соплами, водосборную камеру с перепускной трубой, причем корпус в месте размещения втулки выполнен сферическим, о т л ич а ю щ и й с я тем, что, с целью повышения производительности, выходные отверстия патрубков подвода пароводяной смеси размещены в одной поперечной корпусу плоскости, и корпус в месте их расположения выполнен сферическим.2. Сепаратор по и. 1, о т л и - ч а ю щ и й с я тем, что перепускная труба установлена внутри корпуса соосно ему, а разность площадей проходного сечения сферического и цилиндрического участков корпуса не менее площади поперечного сечения перепускной трубы.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 68731, кл. Г 22 В 37/32, 977.1лиНИИПИ Заказ 9919/ Тираж 472 Подписное филиал ППП "Патент",
