F22B 27/12 — состоящие из вращающихся теплообменных элементов, например пучков труб

Номер патента: 4176

Опубликовано: 15.09.1924

Автор: Маевский

МПК: F01B 13/06, F22B 27/12

Метки: многоцилиндровая, паровая

...немного понижается (можно левую.часть спрыскивать водой). Таким образом, в правой и левой части двигателя получается небольшая разность давлений, благодаря чему двигатель вращается по направлению стрелки чертежа,На фиг. 2 показан упрощенный четырехцилиндровый двигатель, работающий таким же образом. В нем коленчатого вала нет, а поршни, соединенные попарно тягами (, передвигаются в цилиндрах разностью давлений на них пара, вследствие чего перемещается центр тяжести системы и получается момент, вращающий двигатель по стрелке. Над поршнями находятся пружины р для избежания удара. Очаг 5 также находится с правой стороны; в трубках, соединенных с цилиндрами, находится жидкость.Видоизменение предлагаемой машины изображено на фиг. 3 и 4,...

Номер патента: 2059

Опубликовано: 31.12.1926

Автор: Шершнев

МПК: F22B 1/26, F22B 27/12

Метки: аппарат, парогазовой, смеси

...изображает разрез аппарата по оси, и фиг. 2 поперечный разрез.В цилиндрический резервуар 1 по трубе 2 поступает испаряемая жидкость, а по трубе 3 поступает горючая смесь топлива (газовое или жидкое, или пылевидное) и воздуха. При вращении цилиндра 1 около оси 4-4,на полых цапфах, жидкость под действием центробежной силы распределяется ровным слоем у стенок 5. Вводимая под давлением горючая смесь сгорает в горелке б для беспламенногоТипа-литография Красный Печатник, Ленинград, Ъизнсдународътый, сжигания. Жидкость в цилиндре 7 испаряется, вследствие непосредственного прикосновения продуктов горения и под действием лучеиспусканттяраскаленной горелки, изготовленной из огнеупорного материала. Таким образом, в цилиндре 1 образуется...

Номер патента: 9937

Опубликовано: 29.06.1929

Автор: Голицын

МПК: F01K 11/04, F22B 27/12, F22B 33/18 ...

Метки: автомобилей, иных, локомобилей, паросиловое, подвижных, установок

...осуществляется с помощью неподвижного конического золотника 5, а передача движения производится посредством неподвижного наклонного диска 4. Пар для двигателя производится во вращающемся паровом котле 2, который обогревается горячими газами из топки 12 и, длянесколько ниже оси вращения котла. Под действием центробежной силы, вода стремится к периферии, заполняя барабаны 6 и 7, обогреваемые наиболее горячими газами, тогда как в барабане 8 собирается пар, который отводится в пароперегреватель 3 по трубе 37, изогнутой таким образом, чтобы обеспечить отделение пара от воды. Дисковые камеры 10 перегревателя 3 соединены между собой болтами 38, проходящими через соединительные фланцы 39 так, что пар последовательно проходит из одной...

Номер патента: 18482

Опубликовано: 30.11.1930

Автор: Мясоедов

МПК: F22B 27/12

Метки: водотрубный, вращающийся, котел, паровой

...тонкиеметаллические сетки 17 (фиг. 2 и 3).-: "Полость осевого стержня 3 имеет поперечную перегородку - 4 и сообщаетсяс камерой 1 отверстием 9 для подачи,.для вывода пара; концы стержня 3 вста влены в неподвижные, приемники 10 и П,с набженные лабиринтовыми сальникамиНа камеры 1 и 2 одеты бандажи б, атрубы 5 и стержень 3 проходят через;диски 8, которые, как и бандажи б опираются;на приводные ролики 7, передающие вращение котлу,Питательная вода из приемника 10через отверстие 9 п 9 лого стержня 3.поступает в камеру 1,. в которой она,поддерживается на определенном уровне, отмеченным пунктиром заполняя гтрубки 5 через отверстие 1 б в гайке 14,При вращение котла, вода в трубкахнаходится на определенном уровне, таккак излишки стекают обратно в...

Номер патента: 18757

Опубликовано: 31.01.1931

Автор: Бедняков

МПК: F22B 27/12, F22B 37/60

Метки: видоизменение, котла, парового

...и касается вывода пара из кипятильных барабанов.На чертеже риг. 1 изображает продольный разрез предлагаемого парового котла; фиг, 2 - вид его спереди, с частичным поперечным разрезом и видом сзади,В заднем днище каждого котла имеются по три паровыводящих трубы 3, расположенных под углом в 120 друг к другу, За обмуровкой котла трубы собраны в коллектор 4, вращающийся вместе с котлом, при чем эти трубы снабжены кранами 7 с зубчатыми маховиками. При зацеплении этих маховиков с соответствующими неподвижно установленными зуб-,чатыми секторами 8 краны 7 открываются и закрываются, в соответствии с тем,югкакая из труб 3 в данный момент находится под уровнем или над уровнем воды в кипятильных барабанах.Предмет патента. Видоизменение парового...

Номер патента: 31026

Опубликовано: 31.07.1933

Автор: Гутовский

МПК: F22B 27/12

Метки: котел, паровой

Номер патента: 47303

Опубликовано: 30.06.1936

Автор: Маркевич

МПК: F22B 27/12

Метки: вращающийся, парогенератор

...через которое выведе 1 ы форсун ки 23. Клапанп 11 й валик 25 независим от вращения пароген ратора и может перемещаться продо.льно, вследстзие чего изменяется и может быть прекращен вовсе доступ пара к соплям турбины 11. На ре ким горения перемещение валика не оказывает влияния, тяк как муфта 24 ня валик 25 имеет достаточную полость, перекрывгпощую отверстия топливопровода в крайних положениях, Для вывода отработавших газоз и утилизации их тепла имеется ко:-шческая труба 13, суживающаяся впр.во и затем резко переходящая в крутой конус, являющийся кожухом центробежного вептилятооа 15. Приведенный во вращение парогенератор наполняется в соответствующейнорме рабочим агентом; одновременнос вращением парогенератора приводитсяв действие...

Номер патента: 47702

Опубликовано: 31.07.1936

Автор: Мартьянов

МПК: F22B 27/12

Метки: турбокотел

...снабженная тангенциально направленными соплами с клапанами, которые открываются под действием центробежной силы и давления пара, образующегося в камере, вырывающегося из сопел и приводящего турбокотел во вращение.На схематическом чертеже фиг. 1 изображает продольный разрез турбокотла; фиг, 2 - поперечный разрез его через кольцевую камеру.Цилиндрическая часть турбокотла 1 составляет одно целое с валом 2 и кольцевой частью 3, сообщающейся посредством трубок 5 малого диаметра с кольцевой камерой б. Трубки 5 и кольцевая камера б при вращении турбокотла движутся в топочном пространстве 4. Коль. цевая камера снабжена тангенциально направленными соплами 7 с клапанами 12, закрываемыми давлением пружин,При заполнении турбокотла водою до...

Номер патента: 48350

Опубликовано: 31.08.1936

Автор: Колц

МПК: F22B 27/12

Метки: вращающийся, генератор, пара

...схематическом чертеже изображен продольныйвертикальный разрез вращающегося генератора пара.дПо трубке С вода подводится в корпус А котла вращающегося генератора,под которым расположена топка В. Перегородка З отделяет лабиринт 2 генератора от собственно котла 7. Вода,поступающая из трубки С, под действием центробежной силы, создаваемой вращением генератора посредством того или другого привода; распределяетсяслоем по внутренней поверхности стенки самого котла 7, а образующийся пасы щенный пар из него перепускается через отверстие 4 в центре перегородки З в лабиринт 2, где соприкасается с имею щимися в нем нагретымиперегородками .и перегревается. Перегретый пар выпускается через сопло 5 по назначению.Генератор дает возможность...

Номер патента: 55098

Опубликовано: 01.01.1939

Автор: Якуб

МПК: F22B 27/12

Метки: жидкости, испаряемой, многократной, турбокотле, циркуляции

...весов жидкости в трубах.Тип турбины может быть изменен для особенно мощных агрегатов и для облегчения веса, В этих случаях может быть взята двухроторчая турбина в рот с котельным пучком на пониженное и другой ротор на повышенное число оборотов, с работой через редуктор на общий вал. Для наиболее мощных агрегатов может оказаться удобным осуществление топки в камере под ротором, причем котельный пучок в этом случае может занимать всю длину барабана.Агрегат является весьма компактным и легким и особенно подходит для транспортных целей.При необходимости осуществить конденсацию воздухом (например, для самолета) можно в качестве рабочего тела взять не воду, а ртуть (не бинарный цикл, а одинарный с ртутным паром). В этом случае конденсация...

Номер патента: 66736

Опубликовано: 01.01.1946

Авторы: Попандопуло, Свистунов

МПК: F22B 27/12

Метки: вращающийся, котел, паровой

...1 и внутреннюю поверхность паро.66736образователя 1 а. Затем газы, изменяя направление в полости и и омывая патрубки 13, входят во внутренние полости парообразователя 1, по выходе из которых опять изменяют направление и, проходя между стенками 14 наружной части котла. омывают наружную поверхность парообразователя 1 а и наружные поверхности радиальных гарообразователей 1 б, расположенных перпендикулярно к оси котла.После этого газы по трубкам 16 проходят во внутренние полости парообразователей 1 б и, омыв их, выходят в атмосферу, Путь газов и воды обозначен стрелками.Питающая котел вода, предварительно подогретая прои охлаждении цилиндров двигателей внутреннего горения, по патрубкам 6 поступает в коллектор 3, а затем в...

Номер патента: 804995

Опубликовано: 15.02.1981

Авторы: Лепехин, Петров, Сонькин, Цуканов

МПК: F22B 27/12

Метки: парогенератор

...с размещением подводящего патрубка 2 в нижней части и отводящего патрубка 3 - в верхней. Нагреватель 4 выполнен в виде индуктора, подключенного к высокочастотному генератору (на чертеже не показан) и выполненного в виде трубчатой водоохлаждаемой спирали. ГерметизацИя корпуса выполнена уплотняющими элементами 5, Предусмотрены средства автоматического регулирования параметров пара (на чертеже не показаны).Парогенератор работает следующим образом.Нагреваемую среду, например воду через патрубок 2 направляют в корпус 1 и .включают нагреватель 4; которыйФили г. Уж нагревает боковые стенки корпуса 1. При вращении корпуса 1 вода под действием центробежных сил прижимается к его боковым стенкам. При этом центробежные силы и силы трения между...

Номер патента: 883591

Опубликовано: 23.11.1981

Автор: Хрущев

МПК: F22B 27/12

Метки: вихревой, парогенератор

...3 с закрепленной на нем крыльчаткой завихрителя 4, установленной с образованием шаровой центральной полости 5 и периферийногозазора 6.Корпус 1 снабжен патрубками 7 и 8, соответственно, для подвода воды и отвода пара, датчиками уровня 9 и отстойником 10.Парогенератор работает следующим образом.Через патрубок 7 в корпус 1 подается вода, которая под действием883591 формула изобретения Составитель А.ШиковЛазаренко Техред С.Мигунова Корректор Л.Бокшан акто Тираж 472 Подписное рственнжо комитета СССР м изобретений к открытий а, Ж, Раушская наб., д. 4 каз 10184/58 ВНИИПИ Г по дел 13035, Моск. Проектна вращающейся крыльчатки 4 отжимается к стенкам корпуса 1, образуя водяную рубашку. Воспринимая тепло от пламени горелки 2, вода испаряется и пар...

Номер патента: 885699

Опубликовано: 30.11.1981

Автор: Хрушев

МПК: F22B 27/12

Метки: вихревой, парогенератор

...поворотном валу 4. Обечайка 3 установлена с образованиемкольцевого зазора 5 со стенками корпуса 1и снабжена на торце со стороны горелки 2ковшами б. Корпус 1 снабжен патрубками 7и 8 соответственно для подвода воды и отвода пара, датчиками 9 уровня и отстойником 10.Вдоль верхней части корпуса 1 установлен водосборник 11, снабженный опускиой трубой 12.Горелка 2 снабжена водяной рубашкой )3,сообщенной трубкой 14 с волосборником 11.Парогенератор работает слеую 1 циь образом;Через патрубок 7 в корпус 1 поступает вода, которая захватывается перфорированнымистенками вращающейся обечайки 3, образуя885699 ВНИИПИ Заказ 10511/ Тираж 472 Подписное илиал ППП "Патент", г Ужгород,ул.Проектная,водяную пленку вокруг пламени горелки 2. Водяная пленка...

Номер патента: 1442784

Опубликовано: 07.12.1988

Авторы: Котоусов, Финько

МПК: F22B 27/12, F22B 29/06

Метки: вихревой, котел

...нагрева включает в себя также входной коллектор 10, выходной коллектор 11 и коллектор 12 перегретого пара.Ротор 3 снабжен кольцевыми поясами 13 жесткости, а вал 7 и корпус 1 имеют наружную теплоизоляцию 14 и 15 соответственно. Вал 7 опирается на подшипнике 16, а завихритель 4 - на подшипники 17, которые могут быть выполнены на воздушной подушке. Для этой цели он должен быть подключен к трубопроводу сжатого воздуха (не показан), размещенному в полости вала 7. Горелка 2 своим соплом направлена в сторону вращения завихрителя 4. Ротор 3 в части, прилегающей к входному 10 и выходному 11 коллекторам, выполнен в виде усеченного конуса, слегка сужающегося от патрубка 8 подвода к патрубку 9 отвода, а средняя часть ротора 3 выполнена...

Номер патента: 1469243

Опубликовано: 30.03.1989

Автор: Адамский

МПК: F22B 27/12

Метки: адамского, горизонтальный, котел

...сцентральной трубой 6. Котел снабженпаровым патрубком 21, пароотводящимпатрубком 22, шлакоотделительной камерой 23 со шлакоотводящим колодцем24, экономайзерами 25 и 26, винтовымгазовым каналом 27Гидрозатвор 20снабжен внутренней и внешней обечайками 28 и 29, к которым прикрепленызубцы гребенок.Котел работает следующим образом.Через полость вала 14 к горелочному устройству 2 подают топливовоздушную смесь, которая сгорает вцентральной трубе 6 (топке), отдаваятепло ее стенке и лопастям 8. Дымовые газы через открытый торец кожуха 7 поступают в шлакоотделительнуюкамеру 23, откуда шлак удаляется через шлакоотводной колодец 24, а газпоступает в винтовой газовый канал27, отдает тепло перегреваемому пару,движущемуся в винтовом...

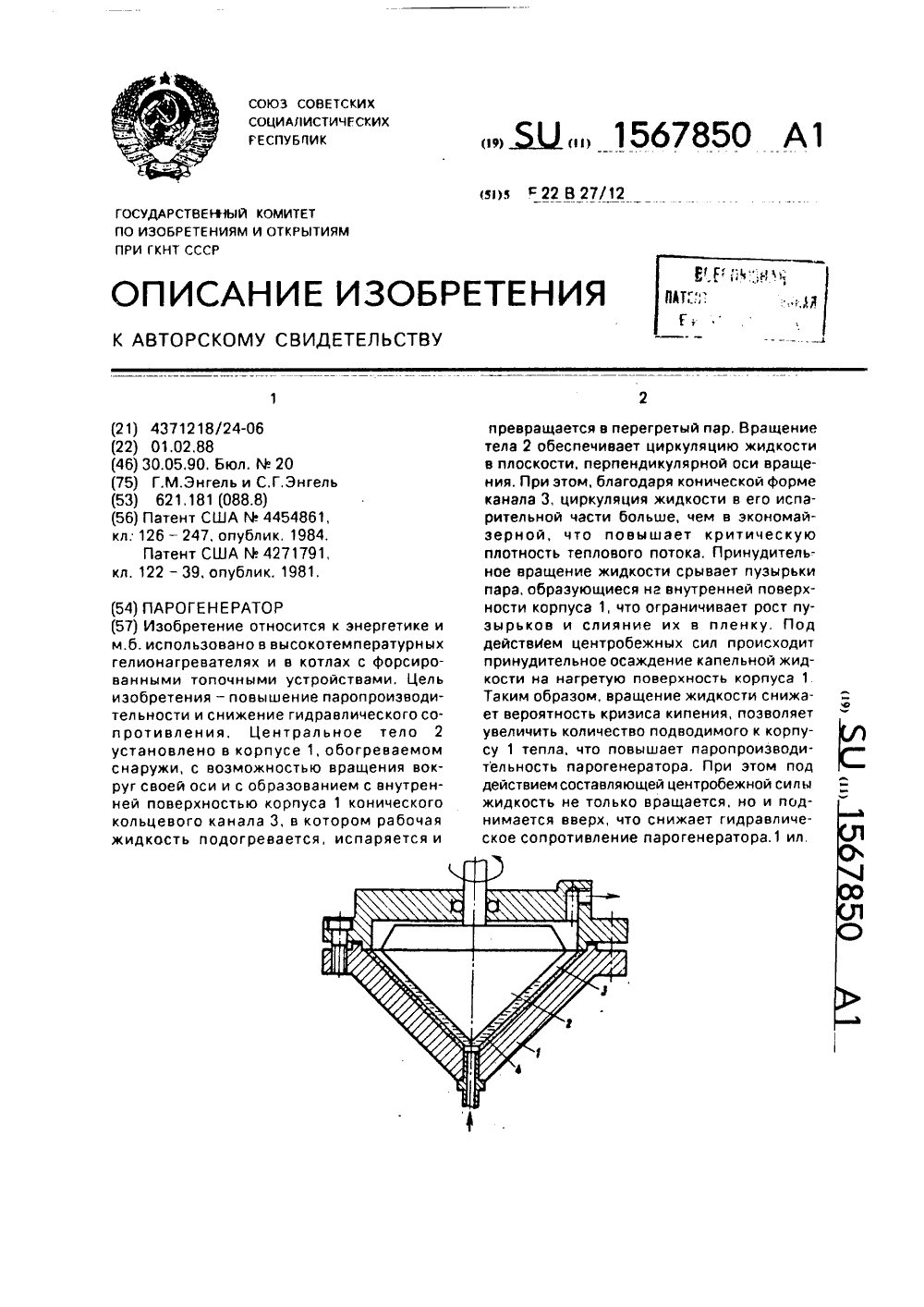

Номер патента: 1567850

Опубликовано: 30.05.1990

Автор: Энгель

МПК: F22B 27/12

Метки: парогенератор

...с форсированными топочными устройствами,Цель изобретения - повышение паропроиэводительности парогенератора и снижение его гидравлического сопротивления,На чертеже изображен парогенератор, общий вид.Парогенератор содержит обогреваемый снаружи корпус 1 и соосно установленное в нем центральчое тело 2, образующее с внутренней поверхностью корпуса 1 конический кольцевой канал 3, подключенный зауженным участком к иСточнику (на чертеже не показан) нагреваемой среды, Центральное тело 2 установлено в корпусе 1 с воэможностью вращения вокруг своей оси, Внутренняя поверхность корпуса 1 имеет пористое покрытие 4,Парогенератор работает следующим образом.Рабочую жидкость подают в нижний зауженный участок конического канада 3, корпус 1 обогревают...

Номер патента: 1746112

Опубликовано: 07.07.1992

Авторы: Скурник, Стерлигов, Сулейманов, Султанов

МПК: F22B 27/12

Метки: теплообменник

...в виде параллельных гладких или оребренных труб, предсгавляющих в объеме улитку 19 центробежного вентилятора, Концы труб неподвижно закреплены в монтажных досках улитки передней 20 и задней 21, которые с крышками 22 и 23, имеющими секционные перегородки, образуют переднюю распределительную камеру 24 и заднюю, В нижней части задней камеры установлен патрубок 25 подвода нагреваемого теплоносителя в теплообменник, Во внутренней концентричной ступени неподвижно закреплены направляющие лопасти 26 на зафиксированном в переходе с сальником патрубке 27 отвода нагретого теплоносителя. В нижней части теплообменника размещен патрубок 28 для отведения отработанной греющей среды, Радиационная часть теплообменника приводится во вращение от...
