F22B 1/18 — теплоносителем является горячий газ, например выхлопные газы двигателей внутреннего сгорания

Номер патента: 798407

Опубликовано: 23.01.1981

Авторы: Зорков, Кигель, Куленов, Селезнев, Сорокин

МПК: F22B 1/18

Метки: работы, утилизационнойустановки

...в камере сгорания.На фиг. 1 изображена утилизационная установка, общий вид; на фиг. 2 - разрез А-А на фиг, 1.Установка содержит камеру 1 сгорания, утилизаторы 2 и 3 с отводными трубами 4 и источником 5 газообразно го агента. Между камерой 1 сгоранияи утилиэаторами 2 и 3 установлены шиберы б.При проведении ремонта или ревизииперекрывают шиберы б и подают газообразный агент в отключенный утилизатор, например 2, поддерживая перепаддавления между камерой 1 сгоранияи утилизатором 1-2 мм вод.ст., чемдостигается надежное отключение последнегоВерхний предел перепада давлениялимитируется допустимым разбавлением продуктов сгорания газообразнымагентом, а нижний выбирается иэ условия надежности.Предлагаемое устройство повышает надежность...

Номер патента: 821835

Опубликовано: 15.04.1981

Авторы: Круглянский, Сявриков

МПК: F22B 1/18

Метки: котел-утилизатор

...1 по отношению к трубам 15 2 смежного ряда, а группы труб каждой пары зеркально развернуты относительно горизонтальной оси корпуса 1 по отношению к группам труб 2 смежных парКоллектор 5 водоохлаждаемых 2 О труб 2 образован кольцевым зазором 15 между корпусом 1 и дополнительной обечайкой 16, установленной в зоне водоохлаждаемых труб 2. Коллектор 5 сообщен нижней частью с водяным объемом 12 газотрубного пучка 6 отверстием 17, а верхней - с барабаном- сепаратором 9 трубой 18.Котел-утилизатор работает следую. - щим образом.Высокотемпературные технологические газы поступают через патрубок 13 в зону водоохлаждаемых труб 2 корпуса 1, где отдают часть своего тепла, проходят по газотрубному пучку 6 и охлажденные выходят через патрубок 14 З 5...

Номер патента: 827883

Опубликовано: 07.05.1981

Авторы: Бродский, Ротштейн

МПК: F22B 1/18

Метки: газов, котла, очисткиуходящих, тепла, топкой, утилизации

...3. Генерируемый в теплообменникс 3 пар направляется по замкнутому контуру в турбину 4, за счет чего вырабатывается электроэнергия. Отработанный в турбине 4 пар направляется в конденсатор 5, где конденсируется охладителем, который поступает в конденсатор 5 по линии 6 и отводится из него по линии 7. В качестве охладителя может быть использован основной конденсат главной турбины или подпиточная вода горячего водоснабжения. При этом происходит возврат тепла в цикл или тепловому потребителю.Для высокоэффективного получения холода для конденционирования воздуха и технологического потребления низкокипящая жидкость может частично направляться по трубопроводу 9 через дроссель 10 в испаритель 11, в котором циркулирует холодильный...

Номер патента: 840551

Опубликовано: 23.06.1981

Авторы: Багрянцев, Виноградов, Горшков, Комиссаренко, Криворучко, Лиференко, Маринин, Михлина, Попов, Псахис, Смирнов, Соловьев, Черников, Шачнев, Шитов

МПК: F22B 1/18

Метки: газов, дымо-вых, использования, тепла

...что вызвано тем, что дымовыевыбрасывают в атмосферу и не использв качестве основы для производства инного газа.Цель изобретения - повышение экмичности при использовании для произства инертного газа.Для достижения поставленной цели виестве топлива используют газообразныходы промышленного предприятия, амовые газы после охлаждения воздухоиспаряемой водой очищают от углекисл Горшков, В. ГКомиссаренкп;" А. Маринин, И. А. Михлина, В. С. Соловьев, В. Е, Черников, Шитов840%1 О )(М 7 ,77 ХЮ ны 0 Составитель Г. ПТек ред А. БойкасТираж 469 .осударствеаногом изобретенийа, Ж - 35, Рауватеита, г. Ужгор ет ров.Корректор Подаисио омктета СССРоткрытий скак каб., д. 4/5 д, ул. Проектиа"по дела1 зо 35, Носка алкал ППП еП 3турный режим горения...

Номер патента: 840552

Опубликовано: 23.06.1981

Авторы: Александров, Гагарина, Кохан, Малашевский

МПК: F22B 1/18

Метки: котел-утилизатор

...спиральными ребрами 14 и 5. Патрубок 6 для подвода пароводяиой смеси соединен трубопроводом 16, с выходом поверхности,иагрева 3, патрубок 7 для отвода воды соединен трубопрово.840552 Форпила изобретения здом 17 с входом поверхности нагрева 4, а патрубок 8 - трубопроводом 18 со входом поверхности нагрева 2, На трубопроводе 17 установлен циркуляционный насос 19.Котел-утилизатор работает следующим образом.Горячие газы проходят по газоходу 1 охлаждаясь в поверхностях нагрева 2 - 4. Часть газов охлаждается в кольцевом канале 10 сепаратора 5, куда подводятся по га. зопроводу 1. Благодаря отдаче тепла от горячих газов, воспринятых поверхностями нагрева 3 и 4 и сепаратором 5 генерируется пз воды пар, который перегревается в поверхности нагрева...

Номер патента: 848878

Опубликовано: 23.07.1981

Авторы: Бейлис, Зиборов, Костюченко

МПК: F22B 1/18

Метки: котел-утилизатор

...трубной доской 3. В верхней газовой камере 5 расположена несущая балка 8, например крестообразной Формы, опирающаяся на кронштейны 9, установленные на внутренней стенке камеры 5, а пароотводящая труба 7 снабжена косынками 10, скрепленными с несущей балкой 8, например с помощью бол848878 Пароотводящая труба 7 имеет компенсационный гиб 12 и присоединена .к паросборнику. 13, а зона прохода ее через днище верхней газовой камеры 5 уплотнена, например компенсатором 14.Котел-утилизатор работает следующим образом.Ва трубаые доски 3 и 4 и несущую балку 8 действуют нагрузки от веса дымогарных труб 2 и воды в корпусе 1,а также компенсационное усилие пароотводящей трубы 7,вызванное температурным расширением металла,на участке от основания нижней...

Номер патента: 853284

Опубликовано: 07.08.1981

Авторы: Алабугин, Черняховский, Щепакин

МПК: F22B 1/18

Метки: теплоутилизационная

...в газоочистныеустройства 14 и затем выбрасывают в атмосферу,Пар из котла-утилизатора 2 подают технологическому потребителю 4, а через дроссельное устройство 5 - в коллектор собственных нужд 6, из которого питают турбину 7.Турбина 7 приводит в движение воздуходувку 8, после которой воздух направляют в рекуператор 3 и далее - в технологический агрегат 1.От регенеративных отборов турбины 7пар подают в калорифер 12 для предварительного подогрева воздуха. На выхлопепар из турбины 7 направляют в конденсатор13. Конденсат подогревают и подают в котел-утилизатор 2 и в теплообменник-утилизатор 9.Пар из теплообменника-утилизатора 9направляют в коллектор собственных нужд 6,из которого запитана турбина 7.При изменении режима работы...

Номер патента: 853285

Опубликовано: 07.08.1981

Авторы: Астановский, Круглянский, Сявриков

МПК: F22B 1/18

Метки: вертикальный, газотрубный, котел-утилизатор

...образующая с верхней стенкой 9 и боковыми стенками корпуса 1 зазор 12, причем нижний торец 13 обечайки 10 расположен ниже поверхности нагрева 3, Патрубки 4 подключены к полости 2 корпуса 1 через его верхнюю стенку 9, а патрубок 5 - через заглушенный торец 11 обечайки 10.В обечайке 10 на участке, расположенном выше поверхностей нагрева, выполнен кольцевой ряд отверстий 14.В зазоре 12 установлены трубы 15 с открытыми нижними концами и верхними концами, подсоединенными к отверстиям 14 обечайки 10.Котел-утилизатор работает следующим образом.Высокотемпературный газ с высоким давлением проходит по трубам змеевиковой поверхности нагрева 3, отдавая свое тепло воде, находящейся в полости 2 корпуса 1. Тепло, воспринятое водой, частично испаряет...

Номер патента: 855338

Опубликовано: 15.08.1981

Авторы: Круглянский, Сявриков

МПК: F22B 1/18

Метки: котел-утилизатор

...поступают в подогреватель 23 и далее на дальнейшую технологическую перегородку.Вода, воспринимая тепло газов, частично превращается в пар. Пароводяная смесь поднимается и из барабана 2 по трубам 5 поступает в сепаратор б, где пар отделяется от воды и направляется на технологические нужды или после подогрева в подогревателе 23 на турбину. Вода по опускным тру- бам 4 опускается в барабан 1, Опускные трубы 4, барабан 1, вертикальные трубопроводы 3, барабан 2, подъемные трубы 5 и сепаратор б образуют циркуляционный контур. Этот контур может быть как с естественной циркуляцией так и с принудительной, В последнем случае на опускных трубах 4 устанавливают циркуляционнь 1 й насос (не показан).Питательная воле поступающая в сепаратор б, при...

Номер патента: 868250

Опубликовано: 30.09.1981

Авторы: Круглянский, Сявриков

МПК: F22B 1/18

Метки: котел-утилизатор

...с образованием кольцевого зазора 4 вертикальные тепло- обменные секции, выполненные в виде закрепленных в трубных досках 5 пучков 6 труб с входными и выходными камерами 7 и 8, подключенных соответственно патрубками 9 и 10 к газовым коллекторам 11 и 12, установленных соосно в барабанах 1 и 2. Барабаны 1 и 2 соединены подъемными и опускными трубопроводами 13 и 14 с барабаном-сепаратором 15. В верхнем газовом коллекторе 12 соосно вертикальному трубопроводу 3 дополнительно установлен регулировочный клапан 16 с при868250 Формула изобретения Л 7 р 1 водным механизмом 17 (фиг. 1), Регулировочный клапан 16 может быть установлен по оси вертикальной трубы 3, в кото-, рой размещена байпасная труба 18 подключенная к газовым коллекторам 11 и 12...

Номер патента: 892114

Опубликовано: 23.12.1981

Авторы: Гройсман, Дубровин, Зиновьев, Кораблев, Лесник, Лобанов, Михайлович, Спейшер, Трояновский, Холоднов, Шимановский

МПК: F22B 1/18, F23C 11/00

Метки: газообразных, горючих, кокса, нефтяного, отходов, пекового, печей, прокалки, тепла, утилизации

...изобретения - повышение выходагорючего технологического уноса при утилизации тепла газообразных горючих отходов печей прокалки го и пекового кокса.зУказанная цель достигается тем, чтоазообразные горючие отходы подают взону горения со .скоростью 1-10 мыс.Кроме того, коэффициент избытка воздуха в зоне горения поддерживают в пределах 1,0-1,1,При реализации даннолизации тепла газообразходов нечей прокалки нго кокса в котлад-утилизгорючих отходов с воздухизбытка которого поддерлах от 1,0 до 1,1 подаюния со скоростью 1-10, м/с.В зависимости от размера частиц кокса указанные режимные параметры обеспечивают время пребывания их в зоне горения 1,0-1,5 с, что приводит к сгораюполетучих, горючих и вредных вешеств (СО,СН, Н, 80, смолы и...

Номер патента: 892115

Опубликовано: 23.12.1981

Авторы: Круглянский, Сявриков

МПК: F22B 1/18

Метки: котел-утилизатор

...трубами установлена конусная вставка, меньшее бснование которой расположено с зазором относительно заглушенного показан котел-утилизатор892115 5 ф ор мулаиз о бр ет ения Котел-утилизатор, содержащий наруж ную и внутреннюю трубы, образующие о центральный гаэоход и кольцевой канал,заглушенный с торцов и подключенныйподъемными и опускными труба и к барабану-сепаратору, о т л и ч а ю щ и й с ятем, что, с целью повышения надежности 15 путем улучшения циркуляции, в кольцевомканале с образованием кольцевых проемовс внутренней и наружной трубами установлена конусная вставка, меньшее основаниекоторой расположено с зазором относитель- О но заглушенного торца кольцевого канала,а большее основание плотно скреплено снаружной трубой и снабжено в...

Номер патента: 926416

Опубликовано: 07.05.1982

Авторы: Алтунин, Астановский, Гохгут, Круглянский, Сявриков

МПК: F22B 1/18

Метки: котел-утилизатор

...радиально размещенными С -образными ширмами 8, трубы 9. которых подключены к трубам 5 экраном 4, а также уста новленный по .оси газохода 1 полый цилиндрический вытеснитель 10 с нижним 11 и верхним 12 днищами, выполненными в виде конуса, которые подсоединены подводящими 13 и"отводящими 14 трубопроводами к нижнему б и верхнему 7 коллекторам.Витеснитель 10 снабжен установленной в его полости 15 цилиндрической перегородкой 16. К коллекторам 7 и 8 подсоединены соответственно. трубы 17 и 18 для подвода и отвода охлаждающей среды.Котел-утилизатор работает следующим образом.Горячие газы поступают в газоход 1 через патрубок 2, проходят вдоль труб 5 экрана 4, труб. 9 ширм 8 и стенок вытеснителя 10, охлажцаются и через патрубок 3 выходят из...

Номер патента: 926417

Опубликовано: 07.05.1982

Авторы: Глазков, Каленков, Тюрин, Федоров, Щербаков

МПК: F22B 1/18

Метки: газов, тепла, топки, утилизации, уходящих

...тепла уходяцих газов топки содержит су 926417шильное устройство 2, подключенное к воздухоподогревателю 3, установленному в тракте 4 уходящих газов между топкой 1, имеющей топливопровод 5, и контактным экономайзером 6, снабженным водоотводящей магистралью 7К магистрали 7 подключен вакуумный испаритель 8 с дренажной линией 9, соединенной с топливопроводом 5 топки 1, а к сушильному устройству 2 подключен смеситель 10, 1 О установленный в тракте 4 уходящих газов между воздухоподогревателем 3 и контактным экономайзером 6.В тракте 4 уходящих газов установлены также газоочистительное устрой ство 11 с обводной линией 12 и подогреватель 13 для нагрева воздуха, необходимого для горения топлива. Воэдухоподогреватель 3 выполнен в виде регенератора с...

Номер патента: 932100

Опубликовано: 30.05.1982

Авторы: Кохан, Скопина

МПК: F22B 1/18

Метки: котел-утилизатор

...регулирую 932100щей заслонкой 14, установленной в газоходе 1 за байпасированными поверхностями 3 и 4 нагрева по ходу газов и,перед отводящим газопроводом 11, а поверхность 4 нагрева пароперегревателя байпасирована по пару. дополнительным трубопроводом 15 с задвижкой 16, проходное сечение которого выполнено большим и меньшим соответственно трубопроводов 17 и 18, подключенных к входу и выходу этого пароперегревателя.Котел-утилизатор со скользящими параметрами вырабатываемого пара на малых нагрузках работает следующим образом. 15На малых нагрузках, когда снижается как расход и температура газов, поступающих в газоход 1, так и пара- метры вырабатываемого перегретого пара, поступающего из поверхности 4 нагрева пароперегревателя,...

Номер патента: 974030

Опубликовано: 15.11.1982

Авторы: Воронцова, Горбик, Грицук, Матлахов, Щекин

МПК: F22B 1/18

Метки: газов, отходящих, охладитель

...отходящих газов конвективные пове 1 ухности нагрева вы-,полнены из тепловых труб, установленных с возможностью продольногоперемещения. 5 На чертеже схематично изображенпредлагаемый охладитель отходящихгазов.Охладитель отходящих газов содержит экранированный расход 1, раэде ленный трубчатыми ширмами 2 на последовательно подсоединенные один кдругому отсеки, в которых расположены конвектнвные поверхности 3 нагрева, выполненные из тепловых труб,установленных с возможностью продольного перемещения. Для обеспеченияпродольного перемещения тепловыхтруб в охладителе предусмотреныподъемно-опускные механизмы.4. Дляобеспечения оптимальных скоростейгазов в номинальном режиме работыохладителя, каждый отсек газохода 1имеет сечение, меньшее сечения...

Номер патента: 989232

Опубликовано: 15.01.1983

Авторы: Карась, Клоцман, Макаров, Росковшенко, Ткачук, Фурман

МПК: F22B 1/18, F23J 15/00

Метки: продуктов, сгорания, тепла, утилизации

...установки утилизации теплоты продуктов сгорания путем снижения. коррозии дымовой трубы.Указащая цель достигается тем, что в установке утилизации тепла продуктов сгорания нагреваемый тракт доохладите.ВНИИПИ Заказ 11 2 Тираж 4 пис Филиал ППП фПатеит, г, Ужгород, уд. Проекти 3 М 023 ,ля дымовых газов на выходе дополнитель- но подключен к дымовой трубе.На чертеже схематично изображена предложеьшая установка.Установка содержит подключенный соответственно к теплогенератору 1 и дымовой трубе 2 газоход 3, В газоходе 3 последоватедьно установлены по ходу газов испаритель 4, конденсатор 5,и до охладитедь 6 дымовых газов. Нагревае 1 а мый тракт доохладителя 6 соединен на выходе с теплопотребитедем 7 и с дымовой трубой 2 соответственно...

Номер патента: 1032273

Опубликовано: 30.07.1983

Авторы: Головач, Друцкий, Погоржельский

МПК: F22B 1/18, F28D 15/02

Метки: газов, дымовых, тепла, утилизации

...с разда ющими соплами, а входом - к влагосборнику 2Однако наблюдается недостаточно полное охлаждение дымовых газови подогрева воды, обусловленное тем,что температура дымовых газов перед утилизационным теплообменникомболее низкая, а следовательно, икоэффициент при конденсации проме.жуточного теплоносителя на поверхности нагрева также более низкий.Цель изобретения - более полноеохлаждениедымовых газов и подогрева воды,Поставленная цель достигаетсятем, что в установке для утйлиза,установленные в газоходе утилизационный тепообменник и тепдообменникпромежуточного теплоносителя, под.ключенный своим выходом к установлен:ному в газоходе оросителю с раэдающнми соплами, а входом, - к влагосборнику, ороситель установлен перед указанными...

Номер патента: 1035329

Опубликовано: 15.08.1983

Авторы: Богатырев, Богатырева

МПК: F22B 1/18

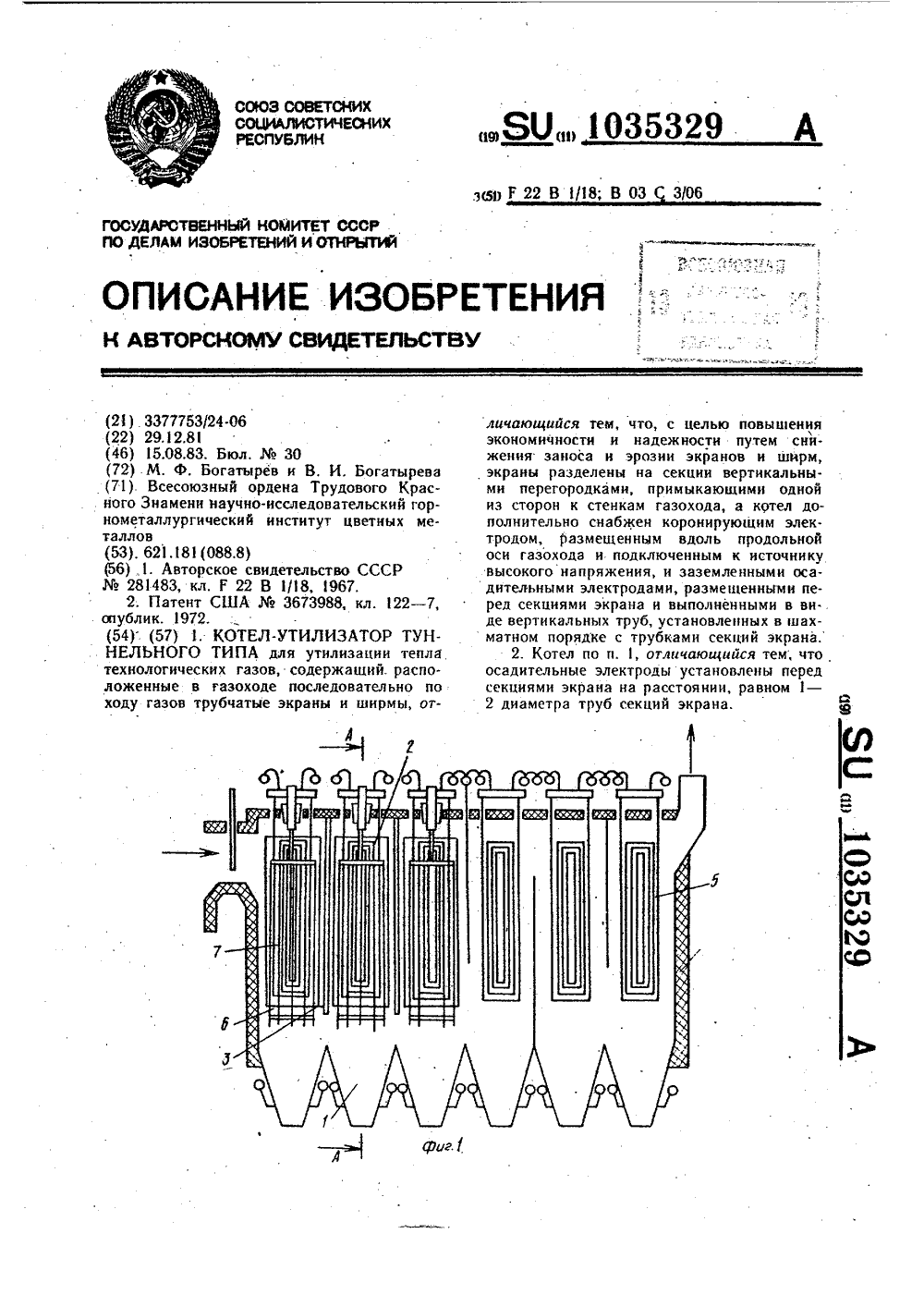

Метки: котел-утилизатор, типа, туннельного

...тем, чтов котле-утилизаторе туннельного типа дляутилизации тепла технологических газов,содержащем расположенные в газоходе последовательно по ходу газов трубчатые экраны и ширмы, экраны разделены иа секции вертикальными перегородками, примыкающими одной из сторон к стенкам газбхода, а котел дополнительно снабжен ко.ронирующим электродом, размещеннымвдоль продольной оси газохода и подключенным к источнику высокого напряжении,и заземленными осадительными электродами, размещенными перед секциями экранаи выполненными в виде вертикальных труб:установленных в шахматном порядке с тру-бами секции экрана,Кроме того, осадительные электроды установлены перед секциями экрана на расстоянии, равном 1 - 2 диаметра труб секцийэкрана.На фиг. 1...

Номер патента: 1035330

Опубликовано: 15.08.1983

Авторы: Бескоровайный, Гориславец, Гречко, Дмитриев, Самохвалов, Серый

МПК: F22B 1/18, F28D 15/02

Метки: газов, дымовых, тепла, утилизации

...расположенный в га. зоходе утилизационный теплообменник и контур промежуточного теплоносителя; в который последовательно включены сборник насос и ороситель с распределитель. ной решеткой; установленной над гаэохо. дом, дополнительно содержит трубчатый Ъо. догреватель и сепараторустановленные в газоходе, соответственно, до и после утилизационного теплообменника, причем последний расположен под распределительной решеткой, а подогреватель по трубному пространству включен в контур между насосом и оросителем. Кроме того, распределительная решетка выполнена в виде опорной рамы с равнобокими уголками,.расположенными с зазорами по отношению один к другому и попеременно вершинами вверх и вниз.На фиг, 1 изображена установка для утилизации...

Номер патента: 1076697

Опубликовано: 28.02.1984

Авторы: Злыгостев, Кравцова, Толстой, Шарапов

МПК: F22B 1/18

Метки: парогенерирующей, работы, установки

...экономайзер,образом.ную степунь, отвод нагретой воды из Исходная вода деаэрируется в вакуум- первой экономайэерной ступени к вакуум- ном деаэраторе 4, откуда через бакаккуному деаэратору в качестве греющей Сре- мулятор 5 подается насосом по трубопроды и на дополнительную обработку в деаэ- воду 7 в первую экономайэерную ступень ратор повышенного давления перед пода 2. Нагревая в первой экономайзерной стучей во вторую экономайзерную ступень Г 21. пени вода подается по трубопроводу 8 вНедостатком такого способа являет- вакуумный деаэратор 4, где используется ся пониженное качество пеаэрации,обус- . в качестве греющей среды, и в деаэраловленное тем, что температура воды, тор 6 повышенного давления, где проховыходящей иэ первой...

Номер патента: 1076727

Опубликовано: 28.02.1984

Авторы: Вовк, Воронов, Чувакин

МПК: F22B 1/18

Метки: тепла, утилизации

...путем расширенияпределов параметров нагреваемойсреды,Поставленная цель достигается тем,что в установке.для утилизации тепла,содержащей установленные в гаэоходепервый и второй по ходу газов теплообменники, первый из которых понагреваемой среде подключен отводящим патрубком через клапан к потребителю, а подводящим сообщен черезбак-аккумулятор с отводящим патрубкомвторого теплообменника, соединенного 45подводящим патрубком через бак-разделитель со сбросным трубопроводомбака-аккумулятора, подводящий и отводящий патрубки первого теплообменника дополнительно соединены перепускными линиями, имеющими задвижки,соответственно с отводящим и подводящим патрубками второго теплообменника, отводящий патрубок которогоподключен дополнительным...

Номер патента: 1078192

Опубликовано: 07.03.1984

Авторы: Белогур, Макаров, Росковшенко, Ткачук

МПК: F22B 1/18, F23J 15/00

Метки: продуктов, сгорания, тепла, утилизации

...и дымовой грубой, она снабжена возлуховолом, установленным внутри дымовой трубы по всему ее периметру и снабженным выпускной щелью, образованной стенками соответ ственно дымовой трубы и воздуховода и расположенной в плоскости, перпендикулярной плоскости внутренней поверхности лымовой трубы, а нагреваемый тракт доохлалителя дымовых газов на выходе соединен с последней при помощи воздуховода,На фиг.схематично изображена установка утилизацйи тепла дымовых газов; на фиг. 2 - дымовая труба установки.Уста новка утилиза ци и тепла продуктов сгорания содержит подключенный, соответ 5 10 15 о 25 етненно, к теплогенератору 1 и дымовой трубе 2 газохол 3 с последовательно установленными в нем по ходу газов испарителем 4, конденсатором 5 и...

Номер патента: 1086296

Опубликовано: 15.04.1984

Авторы: Аронов, Пресич

МПК: F22B 1/18

Метки: котельная

...входерегулиру ющим органом,На чертеже схематически изображенакотельная установка.Котельная установка содержит кон -,тактный водонагреватель 1, подключенный на входе к отводицему гавохору 2котла 3, а на выходе через газоотводящий канал 4, снабженный дымососом 5, - к дымовой трубе 6. 86296 2Котельная установка имеет воздухоподогреватель 7 с греющим 8 и воздушным 9 трактами,(Этвооящкй газохоц 2 снабжен заслонкой 10 и дополнительно соединен сконтактным водонагревателем 1 черезгреющий тракт 8 воздухоподогревателя 7.Зозпушный тракь 9 возпухоподогревателя 7 подключен на входе к атмосфере,10 а не выходе - газоотводящему канаду 4,Греющий тракт 8 снаожен не входе регулирующим органом 11,Контактный водонагреватеь 1 имеетпервую 12 и вторую 13...

Номер патента: 1089351

Опубликовано: 30.04.1984

Авторы: Григоров, Пресич, Семенюк

МПК: F22B 1/18, F23J 15/00

Метки: теплоутилизационная

...трубу газы не просушиваются навыходе из газохоца,Бель изобретейия - повышение надеж ности путем уменьшения низкотемпературной коррозии в дымовой трубе.Поставленная цель достигается тем, что в теплоутилизационной установке, содержащей газоход, сообщенный соот вественно с теплогенератором и дымовой трубой и снабженный на входе контакч.- ным теплообменником, а также размещенные в газоходе поверхностные жидкостный,и газовый теплообменники, нагрева емый тракт последнего из котрых соединен своим выходом с дымовой трубой, газоход а выходном участке снабжен шибером, а газовый теплообменник установазн между контактным и жидкостным теплообменникамии его нагреваемый тракт на входе соединен дополнительаам трубопроводом с выходным участком газохода...

Номер патента: 1097855

Опубликовано: 15.06.1984

Авторы: Водорез, Круглянский, Оробинский, Сявриков, Шарова

МПК: F22B 1/18

Метки: котел-утилизатор

...продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг, 4 - разрез В-В на фиг. 2.Котел-утилизатор содержит последовательно соединенные между собой по газовому тракту опускной радиационный газоход 1 с входным окном 2, расположенным вверху, осадительную камеру 3, расположенную внизу, подъемную радиационно-конвективную шахту, выполненную в виде двух газоходов 4 и 5 с ширмами 6 и 7, симметрично примыкающими к боковым экранам 8 15 20 25 30 радиационного газохода 1, и расположенную над последним горизонтальную поворотную камеру 9, подключенную к газоходам 4 и 5 с двух противоположных сторон. Газоход 1 снабжен потолочным экраном 10, выполненным в виде наклоненных в сторону газо- ходов 4 и 5...

Номер патента: 1048895

Опубликовано: 30.06.1984

Авторы: Алексеев, Закривидорога, Зиновьев, Омельченко, Петров, Рыжков, Симоненко

МПК: F22B 1/18

Метки: котел-утилизатор

...40 ра путем снижения гидравлического среды с образованием контура, параллельного контурам ганелей, верхняяперегородка образована тремя ширмами, причем верхняя и нижняя ширмынижней перегородки соединены междусобой по нагреваемой среде черезсреднюю ширму верхней перегородки,а верхние ширмы верхней и нижней перегородок - через нижнюю ширму верхней перегородки. 2сопротивления тракта нагреваемой среды.Указанная цель достигается тем, что ширмы нижней перегородки выполнены из прямолинейных труб, и коллекторы каждой из этих ширм расположены на противоположных сторонах газохода, экранирующие панели которого включены в тракт нагреваемой среды с образованием параллельных контуров.Кроме того, нижняя перегородка может быть выполнена из четного числа...

Номер патента: 1014338

Опубликовано: 30.06.1984

Авторы: Барсуков, Борисов, Омельченко, Петров, Симоненко

МПК: F22B 1/18

Метки: котел-утилизатор

...монтажно-демонтажных работв котле-утилизаторе.Указанная цель достигается тем,что в котле-утилизаторе трубы ширмвыполнены 11-образными, а коллекторысмежных ширм расположены на противоположных сторонах газохода в шахматном порядке.Кроме того, коллекторы, расположенные по одну сторону Газохода, последо Звательно соединены между собой.На фиг.1 схематически изображенописываемый котел-утилизатор, общийвид," на фиг.2 - разрез А-А на фиг.1,на фиг.3 - узел 1 на фиг,240 Котел-утилизатор содержит газоход1 с поперечными перегородками 2 в ви-,де трубчатых ширм, подключенных к.коллекторам 3, Трубы ширм вьполненыБ-образными, а коллекторы 3 смежных 382ширм расположены на противоположных сторонах газохода 1 в шахматном поряд,ке, причем коллекторы 3,...

Номер патента: 1105727

Опубликовано: 30.07.1984

Авторы: Каленков, Остроухов, Тюрин

МПК: F22B 1/18

Метки: тепла, утилизации

...преимущественнотекстильной промьйпленности, содержащей контактный экономайзер, сообщенный с трактами уходящих газовкотла и сбросного сушильного агентаи подключенный на входе к линии отвода воды от технологического оборудования, а на выходе - к устройствуводоподготовки, соединенному с линиейподачи воды к технологическому обо. рудованию, устройство водоподготовкивыполнено в виде последовательно соединенных угольного фильтра, теплообменника и обратноосмотическогофильтра, последний из которых навходе подключен к линии отвода водыот оборудования,На чертеже изображена схема предлагаемой установки.Установка содержит контактныйэкономайзер 1, сообщенный патрубком2,с трактами уходящих газов котлаи сбросного сушильного агента (начертеже не...

Номер патента: 1106957

Опубликовано: 07.08.1984

Авторы: Жвигайтес, Найдис, Пирогов

МПК: F22B 1/18

Метки: тепла, утилизатор

...газов участке поверхностного теплооб. менника, и отсутствие регулирования длиныэтого участка, а также загрязнение конечного участка поверхностного теплообменника примесями дымовых газов. Цель изобретения - повышение тепловой эффективности путем более полной утилизации тепла уходящих газов.Указанная цель достигается тем, что в утилизаторе тепла, содержащем подключенный нижней частью к источнику греющих газов вертикальный газоход и размещенные в нем один над другим соответственно теплообменник, ороситель и влагосборник, последний из которых подключен к оросителю с образованием замкнутого циркуляционного контура, соединенного с подпиточной трубой, циркуляционный контур соединен с подпиточной трубой между оросителем и влагосборником, а над...
