Котел-утилизатор туннельного типа

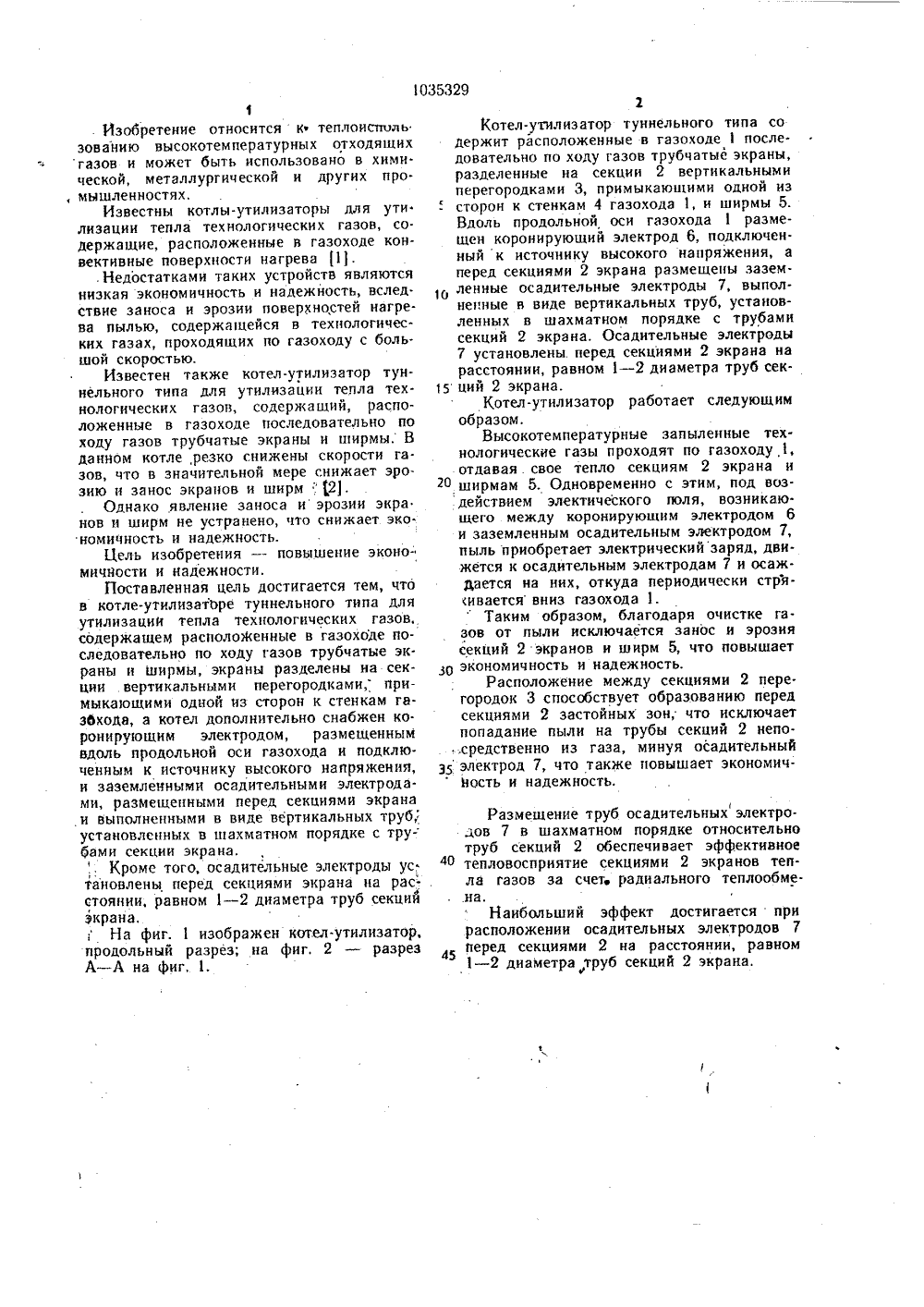

СВОЗ СОВЕТСКИХшцазкпаевипРЕСПУБЛИК Й Е ИЗОБРЕТЕ ОПИС МУ СВИДЕ АВТОРСИ ния сни дной элек ьиой нику и пев ви- дахрана. , что еред1 -УДАРСТВЕННЫЙ КОМИТЕТДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН(72) М. Ф, Богатырев и В. И. Богатырева (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский горнометаллургический институт цветных металлов(54) (57) . КОТЕЛ-УТИЛИЗАТОР ТУННЕЛЬНОГО ТИПА для утилизации тепла технологических газов, содержащий. расположенные в газоходе последовательно по ходу газов трубчатые экраны и ширмы, от.80.10353 за) Г 22 В 1/8; В 03 306 личающийся тем, что, с целью повыш экономичности и надежности путем жения заноса и эрозии экранов и ш экраны разделены на секции вертикал ми перегородками, примыкающими о из сторон к стенкам газохода, а котел полнительно снабжен коронирующим тродом, размещенным вдоль продол оси газохода и подключенным к источ высокого напряжения, и заземленными дительными электродами, размещенным ред секциями экрана и выполненными де вертикальных труб, установленных в матном порядке с трубками секций эк2. Котел по и. 1, отличающийся тем осадительные электроды установлены п секциями экрана на расстоянии, равном 2 диаметра труб секций экрана.1Изобретение относится кф теплоиспопьзованию высокотемпературных отходящихгазов и может быть использовано в хими.ческой, металлургической и других про., мышленностях,Известны котлы-утилизаторы для утилизации тепла технологических газов, содержащие, расположенные в газоходе конвективные поверхности нагрева 11).. Недостатками таких устройств являютсянизкая экономичность и надежность, вслед.ствие заноса и эрозии поверхностей нагрева пылью, содержащейся в технологических газах, проходящих по газоходу с большой скоростью.Известен также котел-утилизатор туннельного типа для утилизации тепла технологических газов, содержащий, расположенные в газоходе последовательно походу газов трубчатые экраны и ширмы. Вданном котле, резко снижены скорости га.зов, что в значительной мере снижает эрозию и занос экранов и ширм ,12.Однако явление заноса и эрозии экранов и ширм не устранено, что снижает экономичность и надежность.Цель изобретения - поввшение экономичности и надежности.Поставленная цель достигается тем, чтов котле-утилизаторе туннельного типа дляутилизации тепла технологических газов,содержащем расположенные в газоходе последовательно по ходу газов трубчатые экраны и ширмы, экраны разделены иа секции вертикальными перегородками, примыкающими одной из сторон к стенкам газбхода, а котел дополнительно снабжен ко.ронирующим электродом, размещеннымвдоль продольной оси газохода и подключенным к источнику высокого напряжении,и заземленными осадительными электродами, размещенными перед секциями экранаи выполненными в виде вертикальных труб:установленных в шахматном порядке с тру-бами секции экрана,Кроме того, осадительные электроды установлены перед секциями экрана на расстоянии, равном 1 - 2 диаметра труб секцийэкрана.На фиг. 1 изображен котел-утилизатор,продольный разрез; на фиг. 2 - разрезА - А на фиг, 1. 035329гКотел-угилиэатор туннельного типа содержит расположенные в газоходе 1 последовательно по ходу газов трубчатые экраны,разделенные на секции 2 вертикальнымиперегородками 3, примыкающими одной изсторон к стенкам 4 газохода 1, и ширмы 5.Вдоль продольной оси газохода 1 размещен коронирующий электрод 6, подключенный к источнику высокого напряжения, аперед секциями 2 экрана размещены зазем 1 о ленные осадительные электроды 7, выполненные в виде вертикальных труб, установленных в шахматном порядке с трубамисекций 2 экрана, Осадительные электроды7 установлены. перед секциями 2 экрана нарасстоянии, равном 1 - 2 диаметра труб сек 15 ций 2 экрана.Котел-утилизатор работает следующимобразом,Высокотемпературные запыленные технологические газы проходят по газоходу 1,отдавая . свое тепло секциям 2 экрана ио ширмам 5. Одновременно с этим, под воздействием электического поля, возникаю.щего между коронирующим электродом 6и заземленным осадительным электродом 7,пыль приобретает электрический заряд, движется к осадительным электродам 7 и осаждается на них, откуда периодически стря(ивается вниз гаэохода 1.Таким образом, благодаря очистке газов от пыли исключается занос и эрозиясекций 2 экранов и ширм 5, что повышаетзо экономичность и надежность.Расположение между секциями 2 перегородок 3 способствует образованию передсекциями 2 застойных зон, что исключаетпопадание пыли на трубы секций 2 непо.средственно из газа, минуя осадительныйз электрод 7, что также повышает экономичность и надежность. Размещение труб осадительных электродов 7 в шахматном порядке относительно труб секций 2 обеспечивает эффективное 40 тепловосприятие секциями 2 экранов тепла газов за счет, радиального теплообмена.Наибольший эффект достигается прирасположении осадительных электродов 7 перед секциями 2 на расстоянии, равном 1 - 2 диаметра труб секций 2 экрана,д. 46ектная, 4 Составитель В. КругляиТехреа И. ВересТираж 424осударстве иного комитетаи изобретений н открыта, Ж - 35, Раушская набатентэ, г. Ужгород, ул. П Редактор Т,. МатейкоЗаказ 560 ОР 6ВНИИПИ Гпо дел1 13035, МоскФилиал ППП сП скийКорректор В. ГириякПодписноеСССР
