Исполнительный клапан для систем регулированиядавления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 268826
Авторы: Взоров, Сидельников, Теренин
Текст

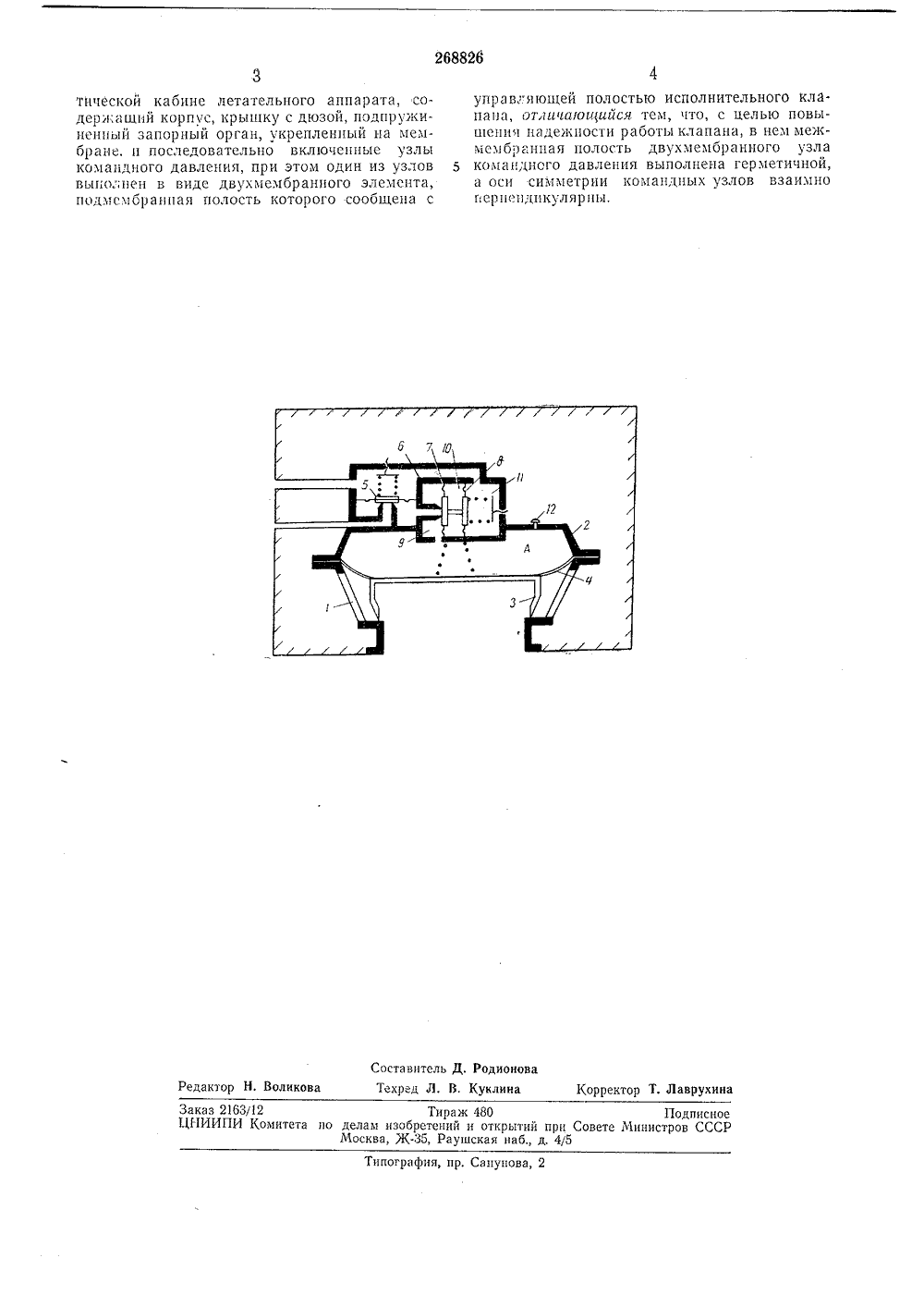

О П И С А Н И Е 268826ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетокиз Социелистическик Республикиоритет Комитет по делам изобретениЯ и открцтиЯ при Совете Министров СССРОпубликовано 10.т/,1970, Бюллетень14 Дата опубликования описания 13 Х 111.1970 Авторыизобретения. П, Тереяин М. И. Взоров, В. ф, Сидельник аявитель АНИЯ СПОЛНИТЕЛЬНЫЙ КЛАПАН ДЛЯ СИСТЕМ РЕГУЛДАВЛЕНИЯ общается со статнческо дмет из обретен Известны исполнительные клапаны, содержащие корпус, крышку с дюзой, подпружиненный запорный орган, укрепленный на мембране, и два последовательно включенных узла командного давления. Один из них выполнен в виде двухмембранного элемента, подмембранная полость которого сообщена с управляющей полостью исполнительного клапана,Цель изобретения повысить надежность работы клапана. Для этого межмембранная поле сть двухмембранного узла командного давления выполнена герметичной, а оси симметрии узлов командного давления взаимно перпендикулярны.На чертеже представлена схема клапана.Он содержит корпус 1, крышку 2 с дюзой, основной клапан 3, укрепленный на жестком центре подпружиненной мембраны 4, образующей управляющую полость А, одномембранпый командный узел б, двухмембранный командный узел б с жестко соединенными между собой подпружиненными мембранами 7 и 8. Последние равны эффективной площади и образуют смежные камеры: подмембранную 9, межмембранную 10 и надмембранную 11. Полость А через дюзу 12 сообщается с кабиной. Подмембранная камера сообщается с управляющей полостью А, межмебранная выполнена в виде глухой полости, а надмембранная через канал соиатмосферой.Исполнительный клапан работает следующим образом.5 Кабннный воздух через дюзу, выполненнуюв крышке, поступает в управляющую полость А н по каналу попадает в подмембранную камеру 9. На системе обеих мембран командного узла б возникает перепад кабинного и ста тического давлений, который при достиженииопределенной величины преодолевает усилие пружины, открывая доступ кабинного воздуха в подмембранную полость одномембранного командного узла б. Так как настройка обоих 5 командных узлов одинакова, то одномебранный узел командного давления тоже откроется и воздух из управляющей полости А сбросится в атмосферу. На мембране 4 возникнет перепад кабинного и атмосферного давлений. о П,.д его воздействием мембрана 4 переместится вверх, открывая основной клапан, через который кабннный воздух сбрасывается в атмосферу. При нарушении герметичности любой из мембран узлов командного давления 5 клапан сохраняет работоспособность. Исг;олнительный клапан для систем регуливання давления преимущественно в герме268826 Составитель Д. РодионоваТехред Л. В. Куклина Корректор Т. Лаврухина Редактор Н. Воликова Заказ 2163/2 Тираж 480 ПодписноеЦ 1.1 ИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР Москва, Ж, Раушская наб., д. 45 Ти погра фи я, п р. Са пунова, 2 тической кабине летательного аппарата, содержашийг корпус, крышку с дюзой, подпрукиненный запорный орган, укрепленный на мембране, и последовательно включенные узлы командного давления, при этом один из узлов вьп олнен в виде двухмембранного элемента, подмсмбранная полость которого сообщена с уггравлягощей полостью исполнительного кла. папа, от,гичаюиийся. тем, что, с целью повышения наденоиости работы клапана, в нем межмсмбраппая полость двухмембранного узла командного давления выполнена герметичной, а оси симметрии командных узлов взаимно пер пепдикуляршя.
СмотретьЗаявка
1299705
М. И. Взоров, В. Ф. Сидельников, А. П. Теренин
МПК / Метки
МПК: B64D 13/06, F16K 17/02
Метки: исполнительный, клапан, регулированиядавления, систем
Опубликовано: 01.01.1970
Код ссылки
