F16J 15/34 — со скользящим кольцом, прижимаемым к поверхности, приблизительно перпендикулярной продольной оси

Номер патента: 877187

Опубликовано: 30.10.1981

Авторы: Клочков, Мельник

МПК: F16J 15/34

Метки: кольца, торцевого, уплотнения

...4. Таким образом получают желаемую деформацию поверхности 2 кольца 3 и затем производят плоскопараллельную обработку этой поверхности.Плоскопараллельную обработку поверхности кольца 3 осуществляют при перемещении кольца относительно инструмента . Кольцо перемегцается совместно с приспособлением 4 для деформации, выполненным в виде державки для кольца 3, имеющей с кольцом тепловой контакт.Температура тела инструмента и приспособления для деформации в процессе обработки кольца поддерживается постоянной.Постоянство температуры тела инструмента обеспечивается работой термостатирующего элемента 9, выполненного в виде термоэлектрического элемента, действую. щего по принципу эффекта Пельтье, электрического нагревательного элемента...

Номер патента: 877188

Опубликовано: 30.10.1981

Автор: Фадеев

МПК: F16J 15/34

Метки: радиально-торцовое, уплотнение

...4 выполнены отверстия Б, расположенные по окружности. Отверстия наклонены пол углом . в направлспии вращсния.Угол 1, выбирается в зависимости от направления вектора загрязненного ссотока, воз.луха.Уплотнительнос кольцо 2 (напримср гра.фитовое) имеет торцовую рабочую ссоясрхность, прилегающую к находящемуся яа валу ротора коятртелу 3, охлаждаемому маслом, и рабочий наружный диаметр, прилегающий к статоряому флаяцу .Радиально-торцовое уплотнениеработает следующим образом,Воздух, отбираемый из-за компрессора высокого давления для охлаждения дисков турбины частично проходит через лабирииты и попадает в полость В. Такой воздух содержит значительное количество мелких частиц, которые попадают в него в результате процесса сжатия в...

Номер патента: 877189

Опубликовано: 30.10.1981

Авторы: Антипин, Банников, Тюгин, Ханицкая

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...3 и 8, расширяясь в радиальном направлении в.силу большей, чем у обоймы 5 и 7 величины коэффициента линейного расширения, вызывает скручивание обоймы. При этом сечение обоймы поворачивается так, что перемещению точки контакта обойм 5 и 7 с фланцем 3 и 8 соответствует перемещение точки контакта обойм с графитовыми кольцами 4 и 6, компенсирующее разность теплового расширения рафитового кольца и обоймы. В результате этого сохраняется необходимый натяг по линии контакта графитового кольца и обоймы при отсутствии деформации графитового кольца. Торцовый зазор между графитовыми кольцами 4 и 6 и фланцами 3 и 8 исключает влияние осевых деформаций фланцев на графитовые кольца. В связи с тем, что в процессе эксплуатации графитовое кольцо не...

Номер патента: 877190

Опубликовано: 30.10.1981

Авторы: Иванов, Кожин

МПК: F16J 15/34

Метки: вала, вращающегося, комбинированное, уплотнение

...2, ди.намическое, состоящее из втулки 3 и корпуса 4, и торцовое уплотнение 5. Между динамическим и торцовым уплотнением 5 образована камера А низкого давления, которая связана с насосом (не показано). Стояночное торцовое уплотнение 2 образует с корпусомкамеру Б высокого давления, .а с динамическим уплотнением и валом 6 - камеру В, которая сообщена с камерой А низкого давления посредством щели 7, выполненной между втулкой 3 и корпусом 4 динамического уплотнения. Комбинированное уплотнение работает следующим образом.При невращающемся вале 6 перепад давления удерживается стояночным уплотнением 2. При этом в камерах А н В сохраВНИИПно313035 Милиал ППП со комит асс и от аусиская жгород, у няется одинаковое низкое давление, а в камере Б -...

Номер патента: 877191

Опубликовано: 30.10.1981

Авторы: Земсков, Корниенко, Леонов, Фролова

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...среды в напорной полости или падением давления в камере гидроподпора, давление действует на кольцо 8 вниз, стремясь переместить его в сторону контакта, а возникающая при этом осевая сила, в основном, воспринимается пружиной 1. Перемещение кольца 3 может происходить в зависимости от расчета конструкции и величины давления до соприкосновения бурта кольца 3 с впадиной в корпусе,прн этом незначительно сжимая пружину 1, если давление в напорнои полости возросло выше расчет.ного, При восстановлении расчетного перепада давлений кольцо 8 возвращается в верхнее положение и уплотнение работает обычным образом.Таким образом, бла годаря установкедополнительнои пружины, охватывающей промежуточную втулку н расположенную между стопорными...

Номер патента: 885665

Опубликовано: 30.11.1981

Авторы: Баринов, Стародубов, Шатаев

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вследующем.Вращение вала 8 передается обойме5 винтами 6. Обойма 5 через штифты 9передает крутящий момент вращающемуся кольцу 4 трения, Предварительноеподжатие кольца 3 трения к вращающемуся кольцу 4 осуществляется пружинами 13, Эластичная манжета 10 Б-образного профиля, охватывающая одной отогнутой кромкой кольцо 3, 4 трения,другой - корпус 1 уплотнения или обойму 5 с установленными в отогнутыхкромках манжеты браслетными пружинами 11 и 12, предотвращает забиваниеабразивом среды щелей и зазоров уплотнения и следовательно, выхода егоиз строя, а также препятствует изменению коэффициента разгрузки уплотнения, что обеспечивает постоянноеудельное давление в паре трения.Если давление в полости Б будетбольше, чем давление в аппарате,...

Номер патента: 885666

Опубликовано: 30.11.1981

Авторы: Воронов, Дудка, Мамон, Мочалов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...кольца 1, неподвиж Работа уплотнения происходит следующим образом. Перед запуском уплотнения в рабо" ту в кольцевую камеру 4 через канал 3 от питателя подается пластичный материал под избыточным давлением. Происходит раскрытие стыка пары трения, причем величина зазора регистрируется датчиком 5, сигнал от ко" торого поступает через обратную связь на питатель, При достижении зазора, при котором происходит выдавливание в зазор пластичного материала, подача пластичного материала в кольцевую камеру прекращается. Таким образом, в зазоре пары трения образуется так называемый гидроэатвор, герметизирую" щий зазор пары трения и воспринимающий нагрузку на пару трения.885666 аказ 10501/53 ираж 1009 Подписно НИИП Филиал ППП "Патент", г. Уж ул....

Номер патента: 885667

Опубликовано: 30.11.1981

Авторы: Баранин, Горбоносов, Киселев, Радзинь, Рязанов, Яицкий

МПК: F16J 15/34

Метки: торцовое, уплотнение

...И улучшения циркуляции, уплотнительныеэлементы выполнены с дроссельными отверстиями и размещены в камере длязапорной жидкости между осевыми отверстиями кольцевой канавки,Запирающаяся жидкость поступает по подводящему каналу 6 в полость 9, и выходит по каналу 7. Уплотнительный элемент, размещенный между каналами б и 7, размыкает полость 9, заставляя жидкость перетекать в направлении, совпадающим с вращением вала. В результате трения о вращающееся кольцо 8 жидкость, находящаяся в канавках 3 приводится в движение и пере текает через кольцевое отверстие 4 в полость 9, смешиваясь с основным потоком, Отмеченный эффект усиливается тем, что жидкость при прохождении полости 9 теряет часть своего напора. Потери напора по длине полости 9...

Номер патента: 887852

Опубликовано: 07.12.1981

Авторы: Клочков, Краснов, Мельник

МПК: F16J 15/34

Метки: торцовое, уплотнение

...20 также сжимается намаксимальную величину. При этом выходное отверстие канала 14 в стыке 10совмещается с камерой 12 (см. Фиг.4) .Давление уплотняемой среды нагружаеткамеру 16 и заднюю концевую частькольца 3, дальнюю по отношению к рабочему стыку 5, и деформирует его таким образом, чта в рабочем стыке 5и в стыке 10 пары образуется конфузорная щель, Зазор в стыке 9 между вращающимся кольцом 1 и плавающим кольцом 8 увеличивается. Распирающая силав рабочем стыке 5 и в стыке 10 пары 45возрастает, момент трения в стыке 1 Оснижается, и плавающее кольцо 8 поддействием сжатых пружин 19 перемещается в окружном направлении в сторону,противоположную вращению вала до положения равновесия, определяемого равенством силы трения и силы от...

Номер патента: 887853

Опубликовано: 07.12.1981

Авторы: Власов, Костенков, Стародубов, Цветков, Шатаев

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...на фиг. 3 - разрез Б-Б нафиг. 1.Уплотнение состоит из корпуса 1,укрепленного на фланце 2 аппарата,Ив котором через резиновое кольцо 3установлено неподвижное кольцо 4 пары трения, взаимодействующее с подвижным кольцом 5, уплотненным с помо 4щью эластичного кольца 6, на вращающемся валу 7. Подвижное кольцо 5 поджимается к неподвижному кольцу 4 пружиной 8, упирающейся в опорное кольцо 9, жестко закрепленное на валу, на наружном диаметре которого жестко установлены два шевронных колеса 10. Штифт 11 передает вращение вала 7 подвижному кольцу 5, а штифтом 12 осуществляется фиксация от проворота неподвижного кольца 4 относи.тельно корпуса 1. В корпусе 1 через резиновые кольца 13 установлена обе,чайка 14 холодильника, закрепленная крышкой 15....

Номер патента: 887854

Опубликовано: 07.12.1981

Авторы: Краснов, Мельник

МПК: F16J 15/34

Метки: торцовое, уплотнение

...значение в месте наибольшего удаления от места ввода среды.В процессе работы охлаждающая жидкость поступает в камеру 8 с распре- ф делителя охлаждающей среды через канал 10 в месте наибольшего поперечноо сечения и отводится из нее в ка3 8878 меру уплотняемой среды 5 истечением через дроссельную щель 11, защищая рабочий стык пары от абразивных частиц. Скорость течения охлаждающей среды в камере 8 пропорциональна площади5 поперечного сечения дроссельной ще-, ли 11. Учитывая, что температура охлаждающей среды растет в направлении от места ввода к месту ее вывода, можно добиться равномерного охлаждения периферии кольца за счет роста скорости обтекания кольца охлаждающей средой от места ее ввода к месту,наиболее удаленному от места...

Номер патента: 887855

Опубликовано: 07.12.1981

Авторы: Михневич, Ратников, Фрумкин

МПК: F16J 15/34

Метки: контактное, уплотнение

...при уменьшении усилия прилама в уплотнительной паре, например, в результате износа контактирующих поверхностей, до величины(0,3+0,6) ЬН 2, (где Е - жесткость диафрагмы в кг/мм) произойдет проворот 887855 4на один шаг ДН. Находясь н одной нзступеней рифления при остановке узла(остановке вращения вала), разуплотнение торцового контакта не происходит,так как этому препятствует обратныйугол а . Таким образом обеспечивается стояночное уплотнение. При изменении направления вращения разуплотнение контакта также не происходитблагодаря симметричности Ч-образныхвыемок. Количество выступов и Ч-образных выемок, первоначальные усилияприжима уплотняющих элементов к уплотняемым поверхностям, величины углови о(, в каждом конкретном случае зависят...

Номер патента: 889987

Опубликовано: 15.12.1981

Авторы: Зикеев, Киселев, Марсаков, Пирожков, Рязанов

МПК: F16J 15/34

Метки: плавающее, уплотнение

...кольцо снабжено металлическим бандажом, поменьшей мере, частично охватывающимкольцо по его ширине, причем щиринапоказано предлагаемое плвнение; на фиг. 2 - то же, бандажом (попе ечное се889087 ю,2 Составитель С. Рязановелемеш Техред И, Гайду Корректор В. Бутяга актор М Заказ 1093 ВНИИ ГИ по де 113035, 8 Тир енно ений 1009 Подпискомитета СССРс.открытийушская наб., д, 4/5 Государствлам изобрет осква, Ж-З Патентф, г, Ужгород, ул, Проектная ал ПП эор 5, величина которого определяет утечку через сплотнение.При повышении температуры полимерного плавающего кольца в процессе трения, имеющего коэффициент тепловогорасширения в несколько раз больший, чему металла бандажа, происходит деформация его поперечного сечения. Со стороныторцового...

Номер патента: 892069

Опубликовано: 23.12.1981

Авторы: Зикеев, Киселев, Потатуев

МПК: F16J 15/34

Метки: гидростатическое, торцовое, уплотнение

...из передвижногокольца 1, на рабочей поверхности которого Я.выполнены наружный опорный поясок 2, конический участок 3 и внутренний опорныйпоясок 4. Уплотнительное кольцо 5 вращается вместе с валом 6 и поджато к кольцу 1 пружинами 7 и давлением уплотняемой среды. Возможна конструкция, в которой зоны 2 - 4 расположены на вращающемся кольце.Принцип действия уплотнения заключается в следующем.Уплотнительная среда под действием давления проходит торцовый зазор, создавая расклинивающее действие на участке 3. Опорные пояски 2 и 4 не препятствуют радиальному приходу уплотняемой среды, препятствуя осевому сближению и угловому перекосу уплотнительных поверхностей и пре. дотвращает износ конуса участка 3. Расположение конуса участка на некоторой...

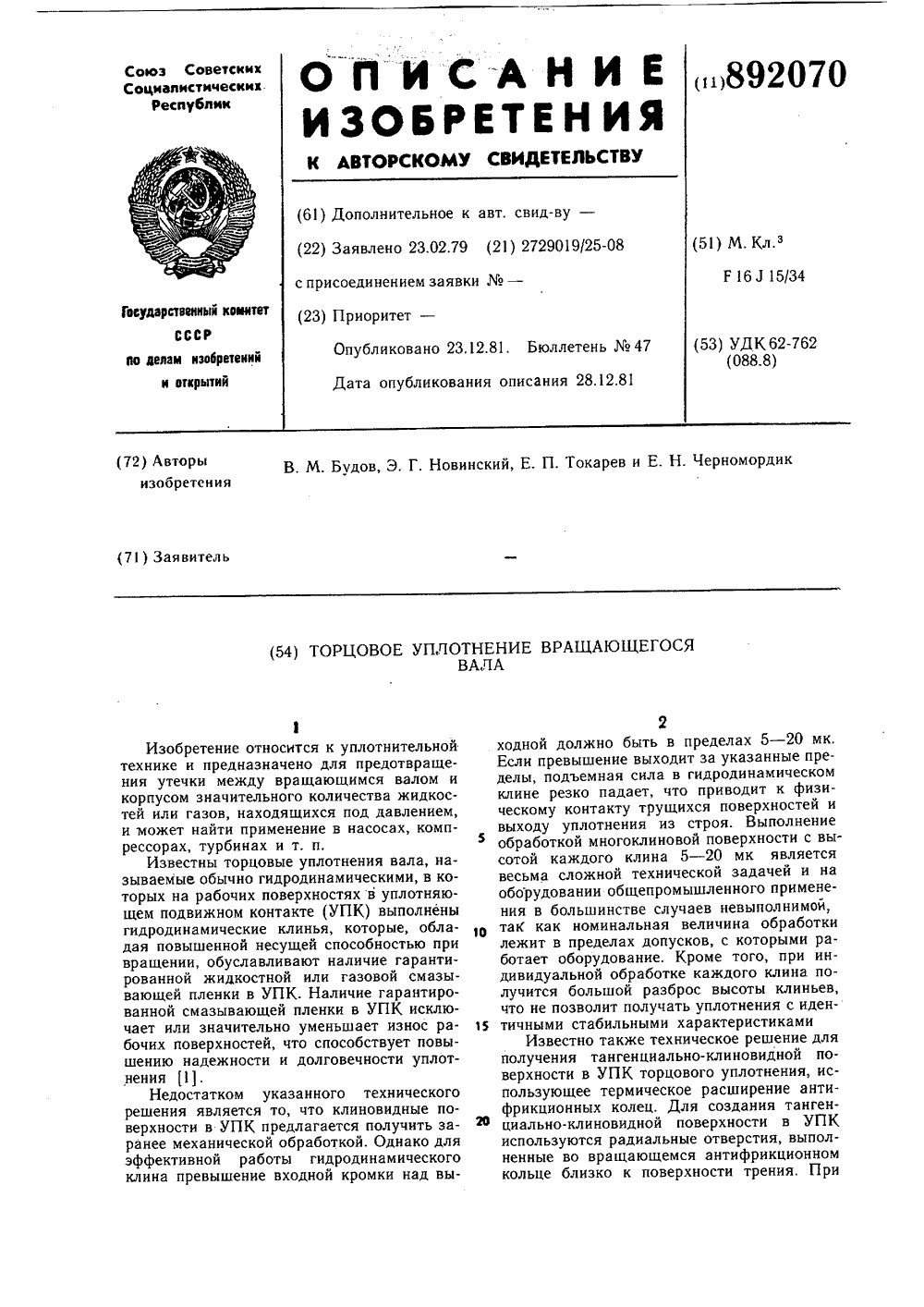

Номер патента: 892070

Опубликовано: 23.12.1981

Авторы: Будов, Новинский, Токарев, Черномордик

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...антифрикционного кольца под действием сил Р; на фиг. 6 - один из вариантов выполнения уплотнения.цах отсутствует и усилие сжатия может 30 достигать значительных величин. Так как антифрикционное 4 и опорное 5 кольца контактируют между собой только по тангенциально-прерывистым площадкам 11 под действием давления Р деформируются (см. фиг, 5) и в целом поверхность антифрикционного кольца, образующая уплотняющий подвижный контакт, принимает волнообразный характер с образованием полостей2 между поверхностями колец 3 и 4. Участки 35 поверхности кольца 4, охватывающие по 40 лости 12, образуют гидродинамические клинья.Поскольку контактирующие торцы колец 4 и 5 при обработке имеют форму и могут быть обработаны с высокой степенью точ 45...

Номер патента: 892071

Опубликовано: 23.12.1981

Автор: Попов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...трения, направленный против часовой стрелки (фиг. 2). Под действием этого момента пружина 6 закручивается, а отверстие 10 принимает положение, показанное пунктиром (фиг. 2).В этом положении осуществляется нормальная работа уплотнения. При недоста точной смазке в паре трения происходитв первую очередь возрастание момента трения, Под действием возросшего момента трения происходит дальнейшее закручивание кольца 4 на пружине 6 до упора стопора 15 в кромку окна 16.И В этом положении каналы 10 в кольце 4и отверстия 14 в распределителе совпадают, что обеспечивает поступление по ним смазки на трущуюся пару.89207После поступления смазки на трущуюся пару момент трения в ней снижается и кольцо 4 снова занимает нормальное положение, при...

Номер патента: 892072

Опубликовано: 23.12.1981

Авторы: Зайченко, Лисицын, Москаленко, Перминов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...равен диаметру 0 г, по которому осуществлено гидравлическое нагружение колец пары трения.Наружная поверхность каждого из колец пары трения выполнена с уступом 7, образованным переходом от меньшего диаметра к большему, и с осевыми пазами 8, совпадающими с пазами 9 в обоймах 1 и 2.В пазах установлены пластинчатые Т-образные упоры - замки 10, которые одним концом упираются в уступ 7, а другой загнут на поверхность обоймы.Торцовое уплотнение ршим образом.1 При осевом перемещении вращающейсяобоймы 1 в сторону уплотняемой полости кольцо 3, благодаря наличию предлагаемых упоров-замков, перемещается вместе с ней, сохраняя при этом требуемое контактное давление по вторичному уплотению 5. Коль цо 4, перемещаясь под давлением прижимающей...

Номер патента: 892073

Опубликовано: 23.12.1981

Авторы: Корольков, Трусов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...вала пружиной 3, зафиксированную от проворачивания штифтом 4 и уплотненную посредством эластичного кольца 5. Втул.ка 2 пружиной 3 поджата к жесткому кольцу 6, установленному с возможностью ра О диального перемещения в охватывающей егообойме 7, уплотненному относительно обоймы 7 эластичным кольцом 8 и зафиксированному от проворачиваня штифтом 9, закрепленным в корпусе 10. Контактирующие поверхности втулки 2 и кольца 6 выполнены 1 в виде поверхностей второго порядка илив виде конусов. Обойма 7 имеет опорную сферическую поверхность и установлена в корпусе 10 и крышке 11, для чего последние имеют ответные сферические поверхности.Обойма 7 уплотнена относительно корпуса 10 эластичным кольцом 12,Уплотнение работает следующим образом.При...

Номер патента: 898196

Опубликовано: 15.01.1982

Автор: Гафт

МПК: F16J 15/34

Метки: торцовое, уплотнение

...него аксиально подвижная обойма 2 с легкосменным кольцом пары трения3 (фиг. 1), Нажимной механизм 4 поджимает аксиально подвижную обойму 2 с коль.цом 3 к ответному аксиально фиксированному гайкой 5 кольцу 6, установленному навалу 7. В аксиально подвижной обойме 2установлено концентрично с легкосменнымкольцом 3 кольцо 8 стояночного уплотнения,а на валу 6 выполнено ответное заплечико 9.Аксиально подвижная обойма 2 может бытьустановлена на валу 7, а аксиально фикси.роваиное кольцо 6 - в корпусе 1 (фиг. 2).Кольцо 8 может быть установлено в корпусе 1, а заплечико 9 выполнено на аксиально подвижной обойме 2. Уплотнение работает следующим образом.При отпускании гайки 5 кольцо 6 и акси.ально подвижная обойма 2 под действиемнажимного...

Номер патента: 898197

Опубликовано: 15.01.1982

Авторы: Захаров, Петросянц, Райгимов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...камера 39 изолиро. вана от стенки гидроцилиндра 13 сильфоном 46, Плунжер 20 уплотнен по гидроцилиндру резиновыгл кольцом 47. Штоки 14 и 15 уплотнены по коническому клапану 21 и 22 рези. новыми кольцами 48 и 49. Для предваритель ного прижатия фигурной гайки к коничес. кому клапану на шток одеты пружины ежа. тия 50 ц 5 которые поддерживаются шайбами 52 и 53 и болтами 54 и 55.Уплотнение работает следующим образом.Перед пускогл насоса не показан) в полости высокого давления 23 давление отсутствует. Соответственно в сильфонной камере 39;:-, отсутствует давление, Плунжер 20 под55 :действием усилия сильфона 46 перемеша;лево, тем самым увеличивая объем38. Открывается обратный клапан 42.: о.: 43 заполняет камеру 38, Когда4 О пл,пж 0 доходит...

Номер патента: 909389

Опубликовано: 28.02.1982

Авторы: Карасев, Краев, Кучкин

МПК: F16J 15/34

Метки: гидростатическое, торцовое, уплотнение

...конической, причем внутренний диаметрконуса со стороны высокого давленияменьше наружного диаметра выступа 8вала. Внутренняя коническая поверхность промежуточного кольца 7 контактирует с выступом 8 вала, которыйвыполнен сФерическим, что придаетвращающему элементу свободу угловыхперемещений.Уплотнение работает следующим образом. Формула изобретения Гидростатическое торцовое уплотнение, содержащее вращающийся элемент, имеющий возможность осевого перемещения, имеющий камеры устойчивости на торцовых поверхностях, контактное уплотнение по выступу на валу, и установленный между неподвижными параллельными поверхностями с образованием дросселирующих зазоров гидрозатворной камеры, о т " л и ч а ю щ е е с я тем, что, с це" лью повышения...

Номер патента: 911083

Опубликовано: 07.03.1982

Авторы: Алиев, Захаров, Петросянц, Рагимов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...достигается тем, что элемент длясоздания волнистой поверхности уплотнительного кольца выполнен в виде цилиндрической втулки с волновой торцовой поверхностью,обращенной к рабочей поверхности уплотнительного кольца.тоНа фиг. 1 изображено уплотнение, осевойразрез; на фиг. 2 - уплотнительное кольцо,разрез.Торцовое уплотнение состоит из неподвижного 1 и вращающегося вместе с валом 2кольца 3. В последнем расположена втулка 14, торцовая поверхность которой, обращеннаяк рабочей поверхности кольца 3, выполненаволновой. Втулка 4 выполнена иэ материалас коэффициентом линейного расширения большим, чем у материала уплотнительного кольца 3.Уплотнение работает следующим образом.При вращении вала 2 кольцо 3 скользитпо неподвижному кольцу 1 и на...

Номер патента: 916842

Опубликовано: 30.03.1982

Авторы: Борисков, Сурков

МПК: F16J 15/34

Метки: защитное, уплотнения

...очистителя 5 и кожуха 2 имеютсязазоры Д и Е, расширяющиеся наружу.Очистители 5 прилегают к поверхностямканавки Б и кожуха 1 с минимальнымирадиальным у и торцовымзазорами,4В процессе работы происходит самозатачивание кромок и полировка очистителя абразивной массой. Симметричное выполнение очистителя обеспечивает равнозначный эФфект при любом направлении вращения. Острый угол наклона рабочей поверхности, а также форма полостей Д и Б, расширяющихся наружу, создают оптимальное йаправление и сброс слоя абразива, а также исключают захват его при реверсировании.Таким образом, очистители, постоянно воздействующие на поверхности канавки и кожуха, создают эффект самоочистки, цто препятствует заполнению канавок, созданию в них...

Номер патента: 918607

Опубликовано: 07.04.1982

Автор: Гафт

МПК: F16J 15/34

Метки: торцовое, уплотнение

...установлена статически уплотненная относительно него аксиально подвижная обойма 2, поджимаемая пружиной 3. В гнезде обоймы 2 размещено сменное эластичное кольцо 4, выполненное, например, в виде кольца сальниковой набивки. Его расположение в гнезде аналогично расположению набивки в матрице пресс-формы.Жесткое вращающееся кольцо 5 установлено на валу 6, причем оно входит с небольшими радиальными зазорами 7 в гнездо аксиально подвижной обоймы 2,Предлагаемое уплотнение работает следующим образом.При сжатии за счет усилия пружины 3и давления герметизируемой среды на ак сиально подвижную обойму эластичноекольцо 4 находится в объемно-напряженном состоянии, что обеспечивает его жесткость.Предлагаемая конструкция позволяетповысить надежность...

Номер патента: 918608

Опубликовано: 07.04.1982

Автор: Рагимов

МПК: F16J 15/34

Метки: вала, вращающегося, торцовое, уплотнение

...вид, разрез.Уплотнение состоит из вращающегося 1и неврашаюшегося 2 уплотнительных колец, прижимаемых пружинами 3. Невращаюшееся кольцо 2 установлено в корпусе 4, а вращающееся - на валу 5. Кольцо 2 и о пружина установлены в обойме 6. Уплотнительные кольца 7 и 8 установлены на цилиндрических поверхностях кольца 2 и обоймы 6. Обойма 6 зафиксирована от поворота штифтом 9. Для регулировки хода обоймы 6 вдоль оси вала на нерабочем концеобоймы выполнен ограничитель 10 ее перемещения в виде стопорных гаек.Уплотнение работает следующим образом.При низких давлениях уплотняемой сре. ды контактное давление в паре трения обес 2 о печивается пружиной 3. При повышениидавления в камере . контактное давление в паре линейно возвратает, при этом....

Номер патента: 918609

Опубликовано: 07.04.1982

Авторы: Гаврик, Горбачев, Кревсун, Лукашевич

МПК: F16J 15/34

Метки: торцовое, уплотнение

...3918609 Формула изобретения Составитель Г.Щуренко Редактор Л. Повхан Техред А. Бойкас Корректор Г. Огар Заказ 2096/16 Тираж 981 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4встроено неподвижное уплотнительное кольцо . Уплотнительная поверхность кольца 4 выполнена со слоем 5 токопроводящего материала, электрически изолированного с помощью проставки 6. Слой 5 и уплотнительное кольцо 2 с помощью токосъемника 7 включены в электрическую цепь с источником питания 8. Слой 5 расположен со стороны уплотняемой полости и заглублен относительно уплотнительной поверхности на некоторое расстояние о.В качестве запирающей...

Номер патента: 922379

Опубликовано: 23.04.1982

Автор: Мельник

МПК: F16J 15/34

Метки: торцовое, уплотнение

...обеспечивающая минимальные утечки через неподвижные стыки и исключение контакта в рабочей паре, при минимуме утечек лежит в интервале 0,1 - 2 мкм.На чертеже представлено торцовое уплотнение, продольный разрез.Уплотнение вала 1 разделяет пространства 2 и 3 высокого и низкого давления и содержит вращающееся 4 и невращающееся 5 уплотнительные кольца, образующие в стыке 6 щель клиновой формы, сужающуюся в сторону пространства 3 низкого давления. Вращающееся 4 и невращающееся 5 коль17 1 19 18 1 7 ЛЬСКИЙКорректор В. СПодписноеитета СССРоткрытийя наб., д, 4/5ул. Проектная, 4 Составитель Ю. ТТехред.А. БойкасТираж 981 Редактор С. ПатрушевЗаказ 2543/46 ицка ВНИИПИ по д 113035, Мо филиал ПППГосударственного колам изобретений и ква, Ж...

Номер патента: 922380

Опубликовано: 23.04.1982

Авторы: Алексеев, Дысин, Синяков, Филиппов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...из уплотнительных к мерно расположенны стия 111. 2На чертеже изображено торцовое уплотнение, осевой разрез.Торцовое уплотнение содержит подвижное уплотнительное кольцо 1, контркольцо 2, вспомогательный герметизатор 3 подвижного уплотнительного кольца 4. На поверхности трения контркольца 2 выполнены отверстия 5, равномерно расположенные по окружности, которые соединены между собой на тыльной стороне контркольца концентрической проточкой 6, Проточка закрывается заглушкой 7.Уплотнение работает следующим образом.При вращении уплотнительного кольца 1 при непараллельности поверхностей трения в зазоре уплотнения возникают зоны избыточного давления и разрежения, жидкость из зоны с избыточным давлением через отверстия 5 и проточку 6 попадает в...

Номер патента: 922381

Опубликовано: 23.04.1982

Авторы: Гафт, Голубев, Кузнецов

МПК: F16J 15/34

Метки: торцовое, уплотнение

...элементом 5. Относительно корпуса агрегата 6 она герметизирована манжетой 7, обеспечивающей некоторую радиальную подвижность обоймы 4 относительно корпуса агрегата 6. Обойма 4 снабжена направляющей 8, центрируемой по валу 1 (фиг. 1) или по наружной поверхности вращающегося кольца 2 (фиг. 2). На внутренней поверхности направляющей 8 выполнена кольцевая канавка 9, соединенная радиальными отверстиями 10 с перекачиваемой средойНа внутренней поверхности направляющей 8 выполнены винтовые канавки 11 с направлением нарезки, противоположным направлению вращения вала 1.Уплотнение работает следующим образом.3При радиальном биении вала 1 обойма 4 с кольцом набивки 3 за счет направляющей 8 сохраняет постоянное положение относительно вращающегося...

Номер патента: 929936

Опубликовано: 23.05.1982

Авторы: Бочкова, Земсков, Корниенко, Перевозников, Фишман, Фролова

МПК: F16J 15/34

Метки: аппарата, вала, вертикального, вращающегося, полимеризующихся, сред, уплотнение

...Утечка запирающей жидкости через пары трения отводится по соответствующим штуцерам, причем скребки расположены по касательной к внутреннему диаметру диска, а в отбойнике выполнены отверстия.Такая конструкция позволяет перевести пары уплотняемой среды в новое агрегатное состояние (осадок, пленку и т. д.), а затем очистить их скребками и вернуть обратно в реактор, т. е, не допустить к уплонительным элементам торцового уплотнения, что повышает надежность работы уплотнения.Предлагаемое уплотнение работает следующим образом.Пары уплотняемой среды, поднимаясь из реактора вверх, огибают сплошной конусообразный диск 12 с установленными на нем скребками 13, осаждаются в виде твердого осадка (кристаллического или аморфного) или...
