Торцовое уплотнение

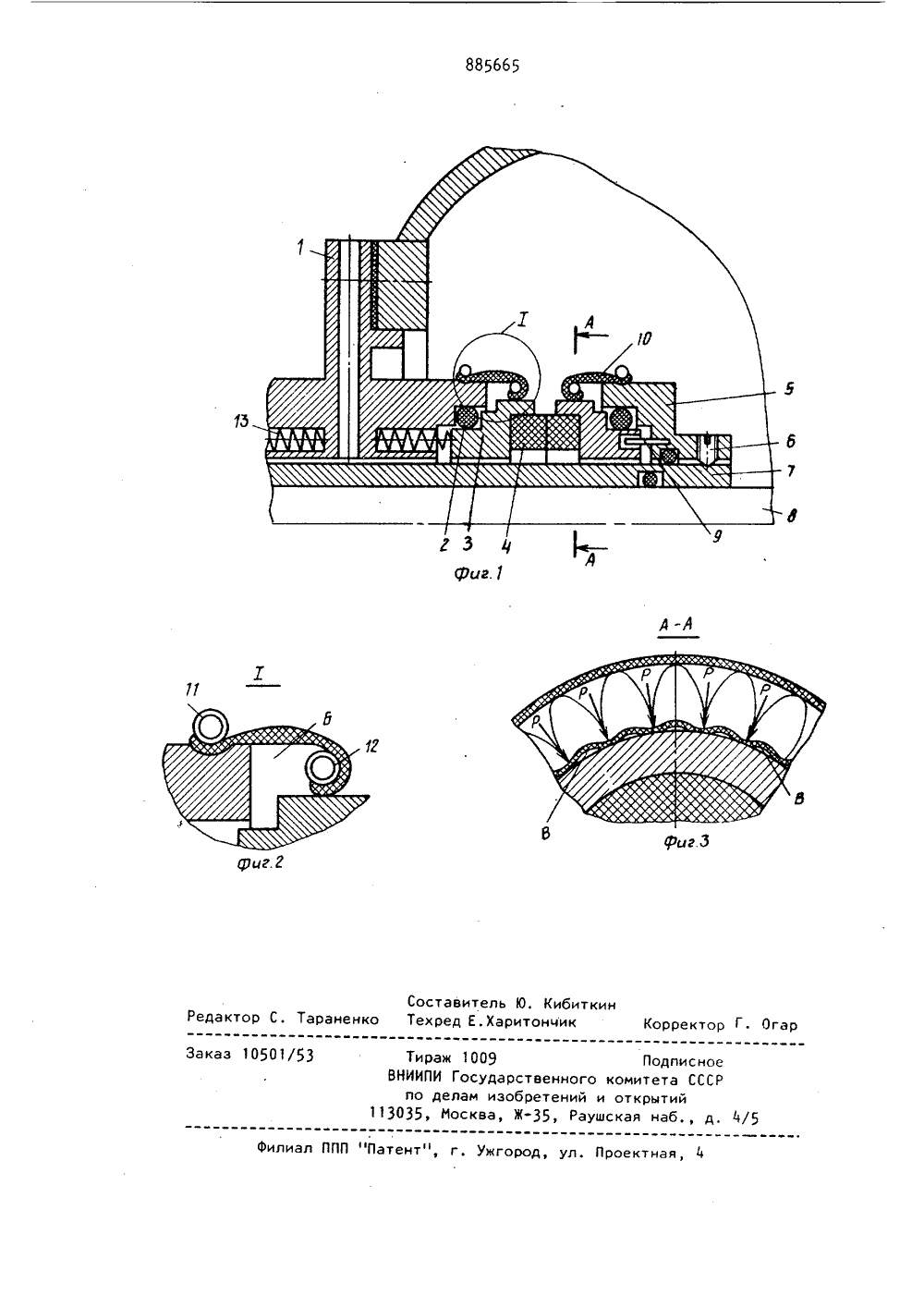

Союз СоветскиюСоциапистическинРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оо 885665(51)М. Кл. Р 16 1 15/34 Государственный квинтет СССР до делам нзобретеннй н открытнй(72) Авторы изобретения едоватеоения 7) Заявитель зержински х) ТОРЦОВОЕ УПЛОТНЕН едством брасому диаметрунения, а репле етру манж ло нение,2 проыми узе чна нам эла жин е больше дави (сечение ие состоит из корпуса 1 становлено через вторич ение 2 кольцо 3 трения. я кольцо 4 трения устано вторичное уплотнение в Обойма 5 закреплена винт улке 7. Уплотненкотором у т е ное лено череобойму. 5.ми 6 на вт Изобретение относится к уплотнительной технике.Известны торцовые уплотнения, включающие вращающееся кольцо трения, неподвижное кольцо трения с фильтрующим элементом и вторичное уплотнение, защищенное от попадания абразива из среды фильтрующим кольцом 13.Недостатком их является то, что фильтрующее кольцо забивается абразивом и неподвижное кольцо теряет подвижность в осевом направлении, что снижает надежность работы уплотнения.Цель изобретения - повышение надежности работы уплотнения.Указанная цель достигается благодаря тому, что средство для предотвращения забивания абразивом щелей и зазоров уплотнения выполнено в виде кольцевой эластичной манжеты 5-образного профиля, установленной та" ким образом, что один конец манжеты закреплен с натягом поср летной пружины по наружн манжеты на корпусе уплот другой конец манжеты зак тягом по внутреннему диа ф ты на кольце трения. На фиг. 1 изображенообщий вид в разрезе; на эластичная манжета 5-обр филя с двумя установленн тО концах браслетными пружи на фиг. 1); на фиг. 3 -манжета и браслетная пру давление среды в аппарат 15 пения запирающей жидкост А А на фиг. 1),10 15 20 25 30 35 40 45 Втулка 7 установлена на валу 8.Вращение от обоймы 5 вращающемусякольцу 4 трения передается черезштифты 9. Кольцевая эластичная манжета 1 О охватывает одной отогнутой кромкой кольцо трения, другой отогнутойкромкой - корпус 1 упл:тнения или.обойму 5. В отогнутых кромках манжеты установлены две браслетные пружины 11 и 12. Пружины 13 вместе с гидравлическим давлением жидкости поддерживают постоянный контакт колец 3и 4 трения. Герметизация втулки 7 навалу 8 и обоймы 5 на втулке 7 осуществляется резиновыми кольцами круглого сечения,Работа уплотнения заключается вследующем.Вращение вала 8 передается обойме5 винтами 6. Обойма 5 через штифты 9передает крутящий момент вращающемуся кольцу 4 трения, Предварительноеподжатие кольца 3 трения к вращающемуся кольцу 4 осуществляется пружинами 13, Эластичная манжета 10 Б-образного профиля, охватывающая одной отогнутой кромкой кольцо 3, 4 трения,другой - корпус 1 уплотнения или обойму 5 с установленными в отогнутыхкромках манжеты браслетными пружинами 11 и 12, предотвращает забиваниеабразивом среды щелей и зазоров уплотнения и следовательно, выхода егоиз строя, а также препятствует изменению коэффициента разгрузки уплотнения, что обеспечивает постоянноеудельное давление в паре трения.Если давление в полости Б будетбольше, чем давление в аппарате, точасть жидкости пройдет между Б-образной эластичной манжетой и корпусомуплотнения, преодолев натяг этой манжеты и браслетной пружины 11. Давление в полости Б и давление в аппарате выравняется.Если давление в аппарате станетбольше, чем давление в полости Б, то,учитывая, что прижимающая сила наБ-образную эластичную манжету передается на отогнутые кромки манжеты через витки браслетной пружины 12, а расклинивающая сила образует форму кромок манжеты, как показано на фиг.3, где появляются каналы малого сечения В, давление в полости Б и в аппарате сравнивается, Абразивные же частицы не проникают из аппарата в полость Б из-за малого сечения каналов В, Когда давление сравнивается, отогнутые кромки манжеты плотно охватывают кольцо.Таким образом, эластичная манжета Б-образного профиля, в загнутых концах которой установлены браслетные пружины, охватывающая с натягом своими отогну-ыми кромками кольцо трения и корпус уплотнения, надежно защищает зазоры и щели уплотнения от попадания абразива среды, обеспечивает постоянный коэффициент разгрузки уплотнения. Все это значительно повышает надежность работы торцового уплотнения, увеличивая ресурс его работы и долговечность.Формула изобретенияТорцовое уплотнение для гидроабразивных сред, включающее неподвижное кольцо трения, установленное вкорпусе вращающееся кольцо трения,укрепленное в обойме, установленнойна валу, упругие уплотнительные элементы, обеспечивающие контакт партрения, средство для защиты абразивных частиц, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности работы уплотнения, средство длязащиты от абразивных частиц выполненов виде кольцевой эластичной манжетыБ-образного профиля, один конец которой закреплен с помощью браслетнойпружины по наружной поверхности манжеты на корпусе уплотнения, а другойконец манжеты закреплен браслетнойпружиной по внутренней поверхностиманжеты на кольце трения.Источники информации,принятые во внимание при экспертизе1.Авторское свидетельство СССРМ 379792, кл. Р 1615/34, 1979,885665фиг.З вериг. ГСоставитель Ю, Кибиткин Редактор С. Тараненко Техред Е,Харитончик Корректор Г. Огар Заказ 10501/53Тираж 1009 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раущская наб., д. 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
