Торцовое уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

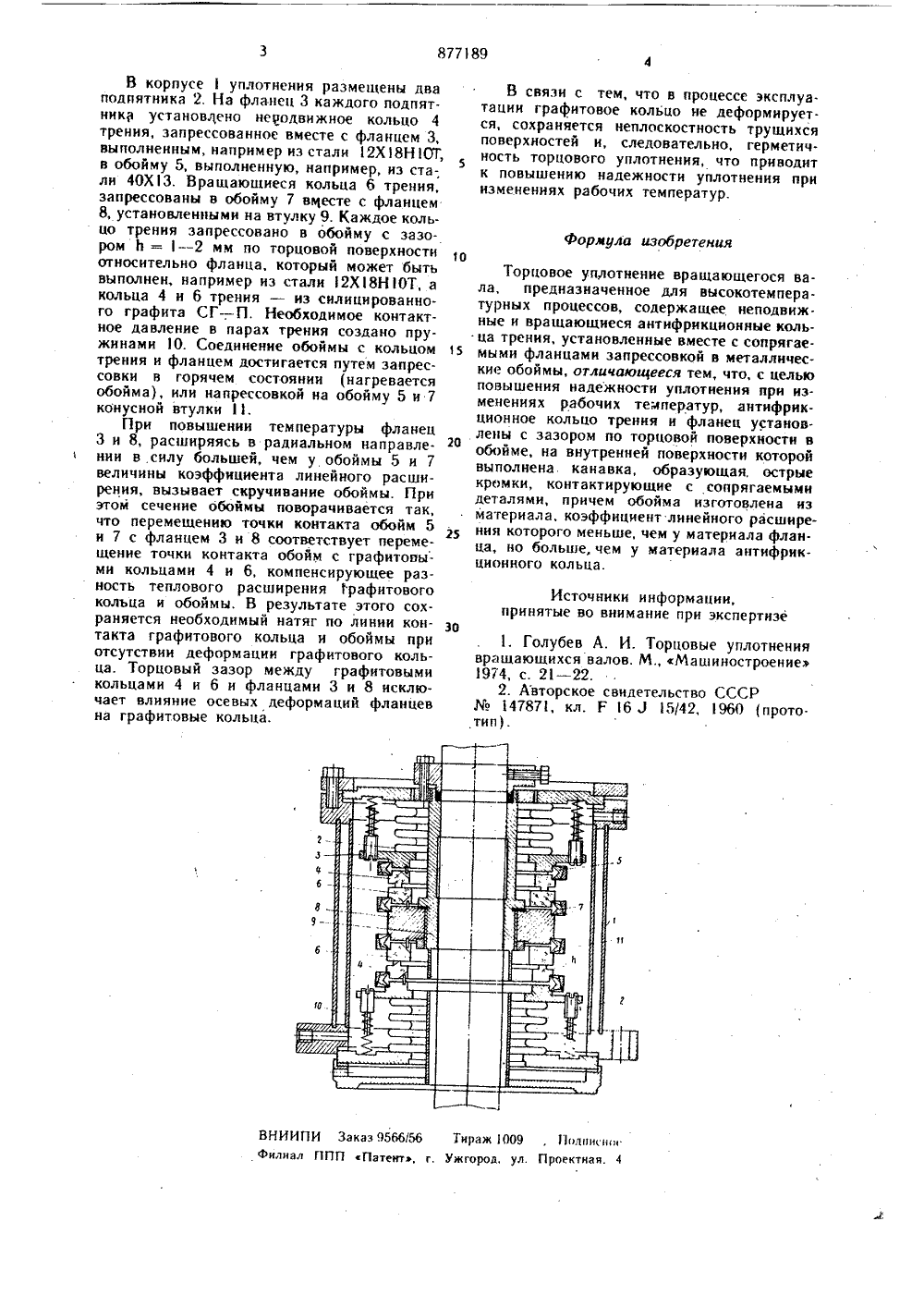

877189 формула изобретения О ВНИИПИ Заказ 9566/56 Тираж 009, 1 одингнФилиал ППП Патент, г. Ужгород, ул. Проектная. В корпусе 1 уплотнения размещены два подпятника 2. На фланец 3 каждого подпятника установлено неподвижное кольцо 4 трения, запрессованное вместе с фланцем 3, выполненным, например из стали 12 Х 8 Н 10 Т, в обойму 5, выполненную, например, из стали 40 Х 13, Вращающиеся кольца 6 трения, запрессованы в обойму 7 ва 1 есте с фланцем 8, установленными на втулку 9. Каждое кольцо трения запрессовано в обойму с зазором Ь = 1 - 2 мм по торцовой поверхности относительно фланца, который может быть выполнен, например из стали 12 Х 18 Н 10 Т, а кольца 4 и 6 трения - из силицированного графита СГ - П. Необходимое контактное давление в парах трения создано пружинами 10. Соединение обоймы с кольцом трения и фланцем достигается путем запрессовки в горячем состоянии (нагревается обойма), или напрессовкой на обойму 5 и 7 конусиой втулки 1,При повышении температуры фланец 3 и 8, расширяясь в радиальном направлении в.силу большей, чем у обоймы 5 и 7 величины коэффициента линейного расширения, вызывает скручивание обоймы. При этом сечение обоймы поворачивается так, что перемещению точки контакта обойм 5 и 7 с фланцем 3 и 8 соответствует перемещение точки контакта обойм с графитовыми кольцами 4 и 6, компенсирующее разность теплового расширения рафитового кольца и обоймы. В результате этого сохраняется необходимый натяг по линии контакта графитового кольца и обоймы при отсутствии деформации графитового кольца. Торцовый зазор между графитовыми кольцами 4 и 6 и фланцами 3 и 8 исключает влияние осевых деформаций фланцев на графитовые кольца. В связи с тем, что в процессе эксплуатации графитовое кольцо не деформируется, сохраняется неплоскостность трущихся поверхностей и, следовательно, герметичность торцового уплотнения, что приводит к повышению надежности уплотнения при изменениях рабочих температур. Торцовое уплотнение вращающегося вала, предназначенное для высокотемпературных процессов, содержащее неподвиж.ные и вращающиеся антифрикционные кольца трения, установленные вместе с сопрягае мыми фланцами запрессовкой в металлические обоймы, отличающееся тем, что, с целью повышения надежности уплотнения при изменениях рабочих температур, антифрикционное кольцо трения и фланец установлены с зазором по торцовой поверхности в обойме, на внутренней поверхности которой выполнена. канавка, образующая, острые кромки, контактирующие с сопрягаемыми деталями, причем обойма изготовлена из материала, коэффициент линейного расширения которого меньше, чем у материала фланца, но больше, чем у материала антифрикциониого кольца. Источники информации,принятые во внимание при экспертизе
