F16G — Приводные ремни, тросы, канаты; цепи; соединители для них

Номер патента: 1163073

Опубликовано: 23.06.1985

Автор: Ивасенко

МПК: F16G 11/12

Метки: натяжения, троса

...полого вала, й винт установлен в торце оосно с ним.Устройство для натяжения троса относится к области машиностроения, к деталям машин, а более конкретно - к натяжным приспособлениям и может быть использовано для натяжения тросов, расположенных в закрытых корпусах приборов,Цель изобретения - улучшение условий эксплуатации путем обеспечения тросовой проводки в закрытых корпусах.На фиг. 1 изображено устройство, общийвид; на фиг. 2 - сечение А - А на фиг. 1;1 Она фиг, 3 - пример применения устройствав измерительном приборе.Устройство состоит из цилиндрическогоэлемента (ролика) 1 для удержания троса 2,посаженного на полый вал 3, через радиальное сквозное отверстие 4 которого проходитгибкий тяж 5. Один конец тяжа 5 закреплен на...

Номер патента: 1171620

Опубликовано: 07.08.1985

Автор: Шапкин

МПК: F16G 11/00

Метки: закрепления, каната

...Б-Б на фиг. 1; на фиг. 6 - разрез В-В на фиг. 1.Устройство для закрепления каната содержит коуш, состоящий из жестко связанных между собой входной 1 и выходной 2 частей. На входной части 1 коуша установлен фиксатор в виде полукольца 3, охватывающего канат 4. На выходной части 2 коуша размещен охватывающий канат 4 прижимной элемент, выполненный в виде подвижной створки 5, соединенной посредством шарнира 6 с другой створкой, выполненной заодно с выходной частью 2 коуша. Створки прижимного элемента стягиваются при иомогци винтовой пары, образованной болтом 7 и гайкой 8. Соосно болту 7 установлено жестко связанное с ним зубчатое колесо 9 (фиг. 3 и 4), размещенное в полости пазов 10 и плоских частей створок прижимного элемента. На...

Номер патента: 1171621

Опубликовано: 07.08.1985

Авторы: Старова, Фещенко

МПК: F16G 11/00

Метки: зажим, канатный

...усовершенствованием известного зажима, описанного в авт. св.466354.Цель изобретения - расширение эксплуатационных возможностей путем использования канатов разного сечения, а также повышение надежности за счет возможности работы с промасленными, обледенелыми и имеющими утолщения канатами.На фиг. 1 изображен канатный зажим, общий вид; на фиг, 2 - разрез А-А на фиг. 1.Зажим содержит корпус, состоящий из оснований 1 и призмы 2, скрепленных щеками 3 и 4, а призма 2 наклонной стороной обращена внутрь зажима, где размещены тела 5 вращения, например ролики, и клиновидный вкладыш 6, подпружиненный пружиной 7. Щеки 3 и 4 и клиновидный вкладыш 6 выполнены с пазами, в которых размешен клин 8. В месте расположения канатов 9 и 10 в щеках 3 и 4...

Номер патента: 1174630

Опубликовано: 23.08.1985

Автор: Местовский

МПК: F16G 11/04

Метки: зажим, каната

...Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", гУжгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к средствам для соединения концов канатов с элементами машин.Цель изобретения - повышение на дежности эа счет обеспечения равномерного зажатия каната по всей длине зажима.На фиг. 1 изображен зажим для канатов в сборе; на фиг. 2 - зажим перед затяжкой. 1 ОЗажим содержит корпус 1, неподвижную 2 и подвижные 3 - 5 втулки, разрезные с зазором зажимные кольца 6, нажимную гайку 7, стопорную шайбу 8 и зажимаемый канат 9. Торцовые поверхности втулок 2 - 5 выполнены коническими и конусность их, начиная с втулки 3, последовательно увеличивается. Наибольший конус имеют торцы втулок 4 и 5. Зажимные кольца 6 выполнены 20 в...

Номер патента: 1174631

Опубликовано: 23.08.1985

Авторы: Павлов, Пауль

МПК: F16G 11/04

Метки: зажим, троса

...Заказ 5160/35 Тираж 898 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий .1 13035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1 1174Изобретение относится к машиностроенип и может быть использовано, например, при работе груэоподъемных машингЦель изобретения - упрощение демонтажа, а следовательно, и улучшение условий эксплуатации.На чертеже изображен предлагаемый зажим для троса.Корпус 1 содержит состоящий из 1 О двух частей 2 и 3 соединительный стержень 4 и имеет два диаметрально расположенных окна 5 и клин - сквозное отверстие 6, образованное двумя полу- цилиндрическими пазами частей 2 и 3. 15При монтаже на соприкасающиеся части 2,и 3 клина наносят смазку, смыкают их,...

Номер патента: 1176114

Опубликовано: 30.08.1985

Авторы: Глебова, Морозов, Усов

МПК: F16G 11/04

Метки: натяжное

...реборды 11 закрытого типа,Для использования шкивов различных диаметров предусмотрено применение регулировочных шайб 12 соответствующих размеров,Для эаконтривания регулировочноговинта 8, а также установки присоединительного элемента, например кронштейна 13, для закрепления корпуса1 устройства к стационарным конструкциям установлена контргайка 14.Устройство может быть выполнено в 45двух вариантах; для работы с канатами 3. Устройство по п.1, о т л и ч аю щ е е с я тем, что оно снабжено присоединительным элементом для стационарного размещения устройства. малых диаметров с малыми усилияминатяжения - без присоединительногоэлемента для работы с канатами больших диаметров со значительными усипиями натяжения - с...

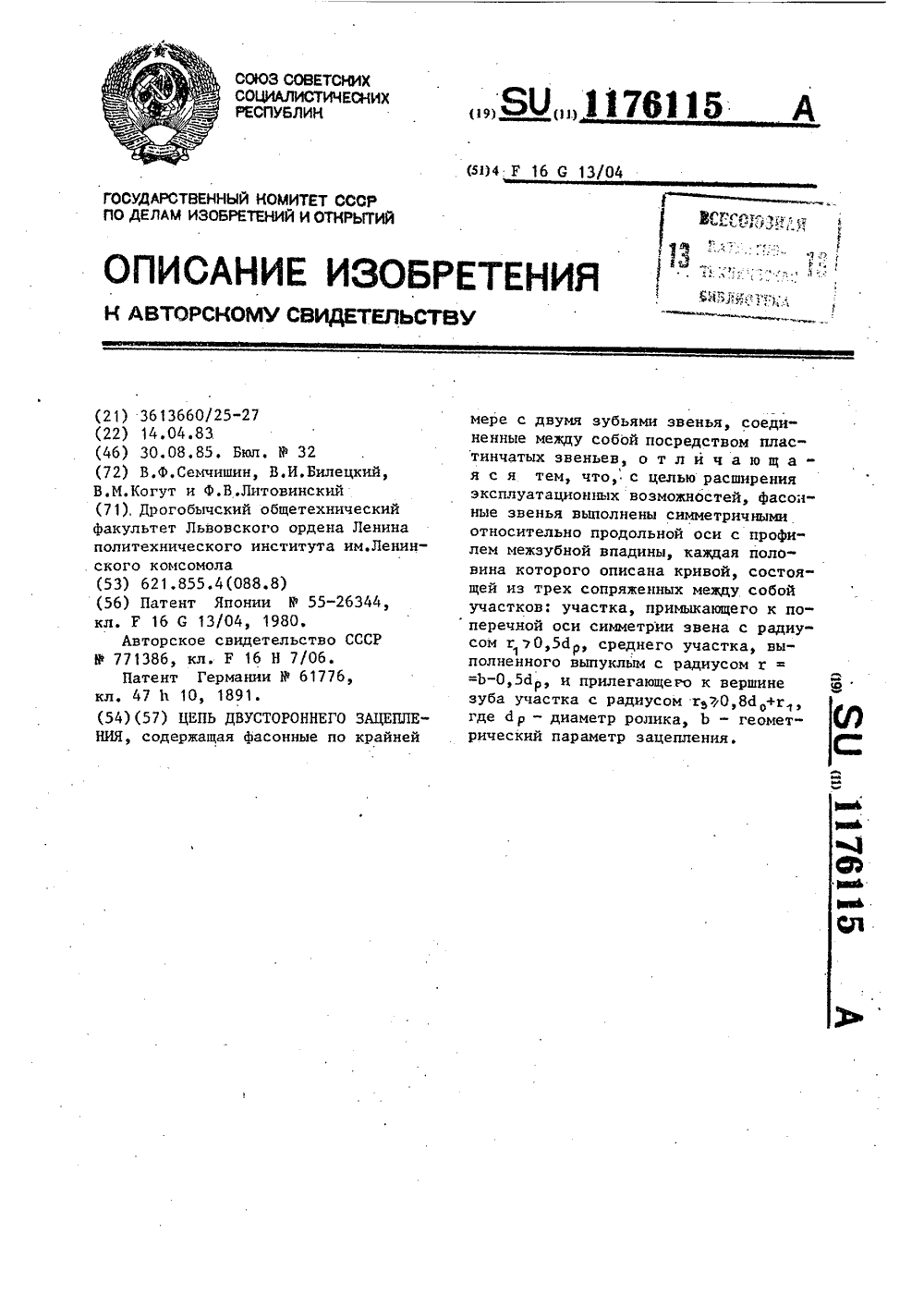

Номер патента: 1176115

Опубликовано: 30.08.1985

Авторы: Билецкий, Когут, Литовинский, Семчишин

МПК: F16G 13/04

Метки: двустороннего, зацепления, цепь

...число роликов,Цепь 1 состоит из пластинчатых эвепьев 2, шарнирно связанных с внут.4 ренними сцепными фасонными звеньями 3, которые имеют двусторонний симметричный относительно линии 00 центРов шарниров профиль 4 и 5, состоящий из впадины ЕЕ радиуса г , выпуклойЧ рабочей части ЕС радиуса г и вогну" той части СК радиуса г , обеспечивающей миимизацию скорости удара на звездочках с минимально допустимым числом роликов и запаса сцепляемости при вытяжке цепи,Соотношения г 0,5 ЙР, х=Ь 05 Й гз 0,8 Й +т определяют радиусы кругового профиля сцепного звена цепи двусто оннего зацепления, при этом Ь= - (0,5) +Ьс - геометрический параметр"зацепления (Р - шаг звеньев цепи, В=К Йр - параметр смещения центра зацепЛения, КС 1 - коэффициент...

Номер патента: 1176116

Опубликовано: 30.08.1985

Автор: Лихоманов

МПК: F16G 11/14, F16G 15/04

Метки: гибких, замок, элементов

...при формировании плотов на лесосплаве, а также 5 в других отраслях народного хозяйст" ва.Цель изобретения - упрощение демонтажа замка под нагрузкой за счет симметричности устройства и шарнир ного соединения корпуса с соединительными элементами.На фиг.1 изображен замок в сборе; на фиг.2 - пластина корпуса, вид сверху; на фиг.3 - то же, вид сбо" 15 ку; на фиг,4 - соединительный стержень с кольцевой головкой.Замок для гибких элементов, на пример каната 1, содержит корпус из двух одинаковых пластин 2, имеющих 20 на одном конце отверстие 3, а другой конец с. прорезью 4 по оси загнут в виде двух одинаковых колец 5, между которыми при помощи соединительного элемента 6, пропущенного через от верстия колец, шарнирно закреплена кольцевая головка...

Номер патента: 1177214

Опубликовано: 07.09.1985

Авторы: Грумеза, Кроль, Скворцов

МПК: B65G 15/30, F16G 3/00

Метки: конвейерной, концов, ленты, соединения

...Техрел И. Верее Корректор Л. Зимокосов Заказ 5453, 8 Тираж 871 Годписное ВН И ИГ 1 И Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж - 35, Рау шская наб., д. 4/5 Филиал ППП сПатент, г, Ужгород, ул. Проектная, 4Изобретение относится к средствам эксплуатации ленточных конвейеров, а именно к способам соединения концов конвейерной ленты и может быть использовано для конвейерных лент на основе поливинилхлорида.1 ель изобретения - повышение надежности соединения за счет увеличения площади соприкосновения стыкуемых частей ленты и применения механических элементов крепления в виде скоб.На фиг. 1 изображено соединение концов конвейерной ленты; на фиг. 2лента после соединения.Способ соединения концов...

Номер патента: 1180588

Опубликовано: 23.09.1985

Авторы: Потакин, Семенов, Семенченко

МПК: F16G 11/04

Метки: зажимное, троса

...7-9 с желобами по периметру боковой поверхности. Между роликами и обоймами образованы кольце О вые зазоры 10-12, в которых размещены полупетлями 13-15 участки грузового троса 16. На обоймах 1-3 закреплены уголковые подвески 17-19. Вершины подвесок 17 и 18 соединены ося ми 20 и 21 с зажимными элементами 8 и 9, а вершина подвески 19 закреплена на внешней подвеске вертолета.Каждый ролик 7-9 имеет несколько отверстий 22-25 для того, чтобы при О сборке устройства любой ролик мог быть установлен в любую обойму. Каждая обойма выполнена из симметричных половин, обойма 1 - из половин 26 и 27 (фиг.3), соединенных между собой у заклепками 28-30.Устройство работает следующим образом. Принагружении троса 16 нижняя полупетля 13 троса поворачивает...

Номер патента: 1181564

Опубликовано: 23.09.1985

Автор: Манфред

МПК: F16G 13/06

Метки: пластинчатая, цепь

...г. Ужгород, ул. Проектная, 4 Изобретение относится к пластинчатым цепям для бесступенчатой регу- лируемой конусной фрикционной передачи с шарнирными элементами, соединяющими отдельные звенья цепи, 5 входящими в отверстия пластин, причем торцовые поверхности шарнирных элементов передают силы трения между фрикционными дисками и пластинчатой цепью, и с постоянным несущим общим 0 поперечным сечением из нескольких расположенных рядом образующих трехпластинчатое соединение взаимодействующих с шарнирными элементами пластин, 15Цель изобретения - повышение прочности цепи за счет более равномерного распределения нагрузок на отдельные шарнирные элементы при одновременном уменьшении затрат материала. 20На чертеже изображена пластинчатая...

Номер патента: 1182216

Опубликовано: 30.09.1985

Авторы: Герасимов, Зеленов, Ключников, Холомин

МПК: F16G 3/00, F16G 3/06

Метки: концов, круглого, ремня, соединения, узел

...узлов соединения концов круглого рем ня и кордтканевой основе.Цель изобретения - повьпде ни надежности за счет образования замкнутого контура с использованием при работе всего поперечного сечения ремня. Поставленная цель достигается тем,что узел соединения концов круглогоремня снабжен жесткой втулкой с. резьбой на внутренней поверхности и накаткой на наружной поверхности, втул ка выполнена с внутренним диаметром,меньшим диаметра ремня, и установлена между упругим элементом и соединительным элементом, а соединительный элемент выполнен в виде выступа на одном конце ремня и соответств:дщего паза на другом конце ремня,На фиг. 1 схематически изображена заготовка ремня," на фиг - узел 25соединения ремня; на фиг, 3 - соединительный элемент;...

Номер патента: 1182217

Опубликовано: 30.09.1985

Авторы: Басинюк, Берестнев, Гаврись, Гапеев, Дмитриев, Игнатьев, Медовар, Моисеенко, Мосов, Пилюшенко, Саенко, Татур, Ус, Федоров, Яковлев

МПК: F16G 13/18

Метки: втулочно-роликовая, цепь

...Фиг, 3 - схема сварки.Втулочно-роликовая цепь состоит из внутренних 1 и наружных 2 звеньев, выполненных многослойными, причем предел прочности наружных слоев 3 и 4 выше предела прочности внутренних слоев 5 и толщина слоев от оси симметрии к наружным поверхностям уменьшается.Наружные згенья 2 сварены с валиками б, а внутренние звенья 1 "варены со втулками 1, на которых размещены ролики 8. Сварка наликоь звеньев осуществлена по дугам 9 и 10 секторов с углом о, и Фг биссектриса которых совпадает с продольной осью симметрии пластины. Дуга ектора выполнена такой, чтобы расстояние от дуги сектора до опасных сечений А-А по дуге окружности сварки было не меньше 4 - 5 мм,при соединении с натягом , ( 140360 1ий К а при соединении с зазором 360 в...

Номер патента: 1183756

Опубликовано: 07.10.1985

Авторы: Лафер, Соболев, Томилов

МПК: F16G 1/06

Метки: землеройной, изгиба, одностороннего, органа, рабочего, цепь

...В. Синицк з 6253/38ВН Тираж 897 ИИПИ Государственног о делам изобретений 5, Москва, Ж, Ра дписно митета СССРткрытийая наб., д. лиал ППП "Патент", г, Ужгород, ул. Проектна Изобретение относится к машиностроению, в частности к цепным рабочим органам землеройных машин,Цель изобретения - повышение долговечности путем уменьшения внутрен него напряжения в резиновом элементе втулки и уменьшейия вероятности проскальзывания втулки и пальца при повороте одного звена относительно другого.10На фиг. 1 изображена цепь, общий вид, разрез; на фиг. 2 - вариант соединения звеньев при сборке; на фиг. 3 - участок цепи в момент огибания приводного элемента.15Цепь состоит иэ звеньев 1, шарнирно соединенных посредством пальцев 2 и закрепленных на них...

Номер патента: 1183757

Опубликовано: 07.10.1985

Авторы: Алиев, Антонян, Баламцарашвили, Белкин, Латария, Шелленберг, Якушев

МПК: F16G 13/18

Метки: регулируемым, цепь, шагом

...шаговом перемещении рейки, роль механизма шаговой подачи,основным узлом которого служит цепь,является определяющей - от него зависит точность нареэания орнамента, 25Несоблюдение точности шага хотя быодного иэ звеньев цепи вызывает искажение рисунка,На фиг. 1 изображена предлагаемаяцепь, вид сбоку; на фиг. 2 - то же, ЗО.вид сверху; на фиг. 3 - развертка цилиндрического буртика талрепа.Полузвенья 1 и 2 соединены междусобой талрепами 3 и образуют звеньякоторые, в свою очередь, связанымежду собой пальцами 4. Резьбовыестержни .талрепов 3 ввинчены в соответствующие резьбовые отверстия полузвеньев. Талрепы имеют цилиндрическийбурт 5 со шкалой. На полузвеньях1 и 2 нанесены риски 6. Оба стержня каждого талрепа несут по контргайке 7 и 8.Пример...

Номер патента: 1186224

Опубликовано: 23.10.1985

Авторы: Кирпичев, Шикера

МПК: A63B 29/02, F16G 15/04

Метки: карабин, кирпичева-шикеры

...г.ужгород, ул,Проектная, 4 Изобретение относится к альпинистскому снаряжению, а также может быть использовано для крепления гибких элементов, например цепей, тросов в машиностроении, транспорте и строительстве.Целью изобретения является повышение надежности,На чертеже показан карабин в открытом положении, общий вид. 0Карабин содержит изогнутый в незамкнутое кольцо стержень 1, на двух утолщенных концах которого нарезаны резьбы 2 и 3. На конец стержня, содержащий резьбу 2, навинчена ц резьбовая муфта 4, Резьбы 2 и 3 выполнены одного направления, но с разными шагами, причем шаг резьбы 2 меньше шага резьбы 3. В средней части муфты 4 резьба отсутствует, и ее щ внутренний диаметр равен диаметру утолщенных концов стержня 1. гПри...

Номер патента: 1186869

Опубликовано: 23.10.1985

Автор: Банделовский

МПК: F16G 11/04

Метки: канатов, крепления

...ытиия наб д. 4/5 илиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к машиностроению, в частности к авиастроению, а именно к устройствам для подъема агрегатов летательного аппарата,Цель изобретения - повьппение на дежности за счет увеличения зажимающей силы с помощью клинового механизма.Цель достигается тем, что конусные зажимы поджимаются клиновым механиэмом, выполненным в виде клиновых толкателей и полок со скосами, размещенными между клиновыми толкателями с возможностью взаимодействия своими скосами с клиновой поверхнос тью толкателей. На фиг, 1 изображено устройство, вид сбоку; на фиг. 2 - то же, вид в плане.20Устройство состоит из корпуса расположенного на канате 2, внутри ко 1.пуса установлены конусные зажимы 3,...

Номер патента: 1186870

Опубликовано: 23.10.1985

Автор: Любарец

МПК: F16G 13/06

Метки: втулочно-роликовой, звено, плоское, цепи

...Фиг.д Фиг Г Составитель Е.ТокмаковаТехред С.Мигунова Корректор М.Г 1 аксимишинец Редактор А.Сабо Заказ 6526/39 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретенийи открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППЛ "Патент", г.ужгород, ул.Проектная, 4 Иэобрстепие относится к машиностроению, н частности к конструкциицепей.Цель изобретения - повышение усталостной прочности путем уменьшения 5концентрации напряжений,На фиг. 1 изображено звено цепи,вид в плане, на фиг. 2 - сечение А-Ана фиг. 1, на фиг, 3 - сечение Б-Бна фиг. 1. 10Плоское звено 1 представляет собойпластину с каплеобразными прорезями 2 и 3, вершины 4 и 5 которых направлены навстречу одна другой и расположены на продольной оси звена. В...

Номер патента: 1186871

Опубликовано: 23.10.1985

Автор: Казаков

МПК: F16G 13/06

Метки: тяговая, цепь

...рабочие органы или узлы с цепными передачами.Цель изобретения - улучшение условий эксплуатации за счет выполнения цепи сборно-разборной без специального инструмента или оснастки.На фиг. 1 показана собранная цепь, общий вид; на фиг. 2 - детали звеньев в аксонометрии; на фиг. 3 - валик, вид в аксонометрии; на фиг.4- то же, вид сбоку.Тяговая цепь содержит идентичные наружные 1 и внутренние 2 пластинча" тые звенья, а также втулки 3, соеди" няемые при сборке между собой с помощью соединительных валиков 4. В .аждой пластине звена выполнены парные отверстия 5, имеющие форму дуги трех четвертей окружности, кон" цы которой соединены прямыми участками 6, расположенными под углом 45 к продольной оси звена и под углом 90 один к другому.На валиках...

Номер патента: 1191652

Опубликовано: 15.11.1985

Авторы: Казаков, Казакова

МПК: F16G 15/04

Метки: замок, соединительный

...одной из длинных сторон, причем каждый разрез образован двумя взаимно перпендикулярными плоскостями, одна из которых совпадает с диаметральной плоскостью, а глубина и высота вырезов равны или больше половины диаметра стержня, звенья замка выполнены различными по ширине, ширина внешнего контура меньшего звена равна ширине внутреннего контура большего звена, а разрезы обоих звеньев идентичны относительно осей симметрии.На фиг.1 схематически изображены два звена соединительного замка; на фиг.2 - то же, вид сбоку; на фиг. 3 - соединительный замок при соединении звеньев. Замок включает в себя два овальных звена 1 и 2 с незамкнутым контуром по длинной стороне каждого звена, причем каждое из них выполнено таким, что размер малого диаметра...

Номер патента: 1193331

Опубликовано: 23.11.1985

Авторы: Иваночко, Калин, Федорив, Харышак

МПК: F16G 11/00

Метки: зажим, канатный

...кольцо 14, проходящее через дуговое отверстие 15 сред 50 него клина, а концы его расположены в дуговых заглушенных отверстиях 16 клиньев, расположенных около прорези, заглушенная сторона 17 которых выполнена с насечкой. Направление клиньев 55 13 обеспечивается хвостовиками 8, которые вставлены в пружины 1, Шарнирная скоба 19, укрепленная в обой 331 2ме 2, обеспечивает поворот последнейпосле захвата каната 8, а в дальней"шем служит для крепления к ней натяжного устройства (не показано), Пово"рот обоймы 2 относительно обоймы 1производится до появления метки 20на обойме 1. Р-усилие, создаваемоеканатом 8 или прутком, а Р - натяжным устройством.Работа зажима заключается в следу.щем.Прифнеобходимости захвата каната8 или прутка (проволоки) в...

Номер патента: 1195093

Опубликовано: 30.11.1985

Автор: Перевоин

МПК: F16G 13/00

Метки: перевоина, тяговая, цепь

...путем обсепечения возможности работы во взаимно перпендикулярных плоскостях, каждое звено снабже1195093 Изобретение относится к машиностроению.Цель изобретения - улучшение эксплуатационных качеств цепи путем обеспечения возможности ее работы во 5 взаимно перпендикулярных плоскостях.На фиг, 1 изображена цепь в сборе; на фиг. 2 - промежуточное звено; на фиг. 3 - соединительное звено.1д,Тяговая цепь состоит иэ промежуточного звена 1 и .соединительного зве 2 . Каждое звено представляет собдй коробчатыйкаркас 3, на внутренней поверхности которого соосно, т.е.1 цвршинами,навстречу друг другу,15 расположены два выступа 4, выполненные в виде четырехугольных усеченных пирамид (заштрихованы). На шаровой ставитель А. Безуглыйед О,Ващишина...

Номер патента: 1196563

Опубликовано: 07.12.1985

Авторы: Любкин, Медведев

МПК: F16G 11/00

Метки: зажим, каната

...к рабочему органу, например к подвижным траверсам конвейеров с ходовыми опорами.Целью изобретения является повышение надежности действия зажима.Поставленная цель достигнута тем, что в зажиме для каната, содержащем два смонтированных в корпусе на параллельных осях эксцентрика с направленнычн в противоположные стороны выступания эксцентрики выполнены с впадинами, профили которых повторяют профили выступов, выступ каждого иэ эксцентриков расположен напротив впадины другого эксцентрикас зазором под канат.На фиг. 1 схематично изображен зажим для крепления рабочего органа к тяговому канату в рабочем положении (щека условно снята) на фиг.2 - разрез А-.А на фиг.1.Зажим состоит из эксцентриков 1, эксцентричная поверхность которых образована...

Номер патента: 1196564

Опубликовано: 07.12.1985

Авторы: Веракша, Жандаренко, Захаревич, Передня, Щерба

МПК: F16G 13/06

Метки: механизмов, пластинчатая, сельскохозяйственных, цепь

...фасонные соединительные отверстияРабочие отверстия 4 контактируютс выточками 6 осей 3 при работе цепи, а монтажные отверстия 5 предназначены для пропуска оси 3 при,сборке цепи. Половина пластин 1 выполнена с двумя упорами 7а пластина2 выполнена гладкой, без упоров.Согласно изобретению самопроизвольное рассоединение звеньев цепиисключается, если при продольном .расположении пластин относительнодруг друга расстояние С от.центрарабочего отверстия до упора равнорасстоянию 0 от этого центра до бли"жайшего торца пластины с учетом технологического зазора Д, необходимого для сборки цепи, т.е.С=1)+Д,а при перемещении пластин относитель С( --- + А,В 2 10 В этом случае расстояние С можетизменяться в пределах-- .= С ( -- + А. (2)В В2 . 2 15 Таким...

Номер патента: 1196565

Опубликовано: 07.12.1985

Автор: Харченко

МПК: F16G 15/04

Метки: звено, соединительное

...полуэвеневыполнены соответствующие друг другу соединительные выступы и проточки, а один из концов каждого полузвена имеет дугообразную выемку,радиус которой равен диаметру поперечного сечения звена.Кроме того, соединительные выступы и проточки могут быть размещенысимметрично соединению "ласточкинхвост" на неразрезанном прямом участке звена.На фиг.1 показано звено в сборе;на фиг.2 - одно из полузвеньев звена; на фиг.3 - то же, вид сверху;на фиг.4 - схема сборки полузвеньевсо звеньями цепи.Соединительное звено состоит издвух полузвеньев 1 и 2, имеющих прорезь, размер которой равен диаметру 965651прутка, из которого изготовленысоединяемые звенья 3 цепи, каждое1иэ полузвеньев имеет по два конца4 со скосами 5 и проточками 6,...

Номер патента: 1198284

Опубликовано: 15.12.1985

Авторы: Гасюк, Мищенко, Холоша

МПК: F16G 13/06, F16G 13/24

Метки: передача, цепная

...2 подуглом 11 и выполнены вогнутымии описаны конической поверхностьютакой же Формы и кривизны, как исопряженная поверхность клиновой канавки шкива 8. При таком профилировании торцы 7 контактируют с клиновой канавкой шкива 8 всей своей 84 2поверхностью. Четыре бобышки с резьбовыми отверстиями 9 служат для крепления к рабочим звеньям цепи элеваторных ковшей (не показаны). Каждоепромежуточное звено 3 имеет замкнутую полость 10 для размещения смазки, соединенную двумя осевымиканалами 11 с кольцевыми проточками12 на наружной поверхности запрессованных в промежуточное звено 3 износостойких втулок 13. Кольцевая проточка 12 каждой втулки 13 соединенена с внутренней областью 14 втулкирадиальным отверстием 15, расположенным тоже на продольной...

Номер патента: 1199700

Опубликовано: 23.12.1985

Авторы: Аверьянов, Высоцкий, Минаев

МПК: B63B 21/04, F16G 11/10

Метки: крепления, объекта, тросу

...3 и 4, на которых установлены ролики 5 и 6 с боковыми катками, имеющими поверхность в виде усеченных конусов, изготовленных для морских условий из бронзы, двух направляющих стержней 7 и 8, закрепляюших боковые опорные пластины 1 и 2, двух конструктивно идентичных прижимных колодок 9 и 10 с симметрично расположенными относительно их геометрического центра отверстиями в и г и с фигурными пазами, соответствующими конфигурации перекрестий шлангов кабель-троса, и двух эластичных фракционных накладок 11 и 12, закрепленных на рабочих поверхностях прижимных колодок 9 и 10, двух грузонесущих серег 13 и 14, закрепленных на оконечностях двух боковых опорных пластин 1 и 2.Устройство для крепления троса работает следующим образом.Свободный конец...

Номер патента: 1200034

Опубликовано: 23.12.1985

Автор: Шмаков

МПК: F16G 1/00

Метки: бесконечный, зубчатый, ремень

...1пакетомрмированное2 иЗ, истальных бе сконечных лентупругий гибкий элемевитки 5 котэлемент 4,зубьев.которого вылоыполняют рольГибкий эл емент размещен наце 1 с натягом. Мена кольазмещен упругий слой 6, Виб 5 амотаны с шагом ечем участки 7привитков на ороне ремняднои сторасположеныкулярно пперпенди 2о продольной осиучастки 8 времня, авитков - на вто оне ремня иморои стороимеют угол наклмер ж,клона, напри)Работа ремня ущ твя осуществУси лие со стороны бпоказан 1 вбарабана 1 неан воспринимаетсяучастками 7я, напримервитков-зубьев9редается чеу ьев, а пе-.я через кольцо 1 нана пакет 1200034 1беск онечных лен 2и 8 вити Э участкамиУдельные нагчто снижаетал коль Ру ии матери-рузки на уп гца и величину его5 деформаци"зу ьев, пе еии меньше изГО...

Номер патента: 1200035

Опубликовано: 23.12.1985

Автор: Любарец

МПК: F16G 13/10

Метки: втулочно-роликовой, звено, цепи

...СССР . по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г. Ужгород, ул .Проектная, 4 Ф 12Изобретение относится к машиностроению,а более конкретно - к конструктивной форме звена втулочнороликовой цепи.Целью изобретения является повйшение усталостной прочности отверстия путем уменьшения коэффициентаконцентрации напряжений за счетвведения местных утолщений,На фиг,1 изображено звено, общийвид, план; на фиг.2 - сечениеА-А на фиг.1; на фиг.3 - сечениеБ-Б на фиг.1.Звено 1 представляет собой плоскую пластинку с двумя отверстиями2 й 3, расположенными на продольнойоси 4 звена 1 симметрично относительно поперечной оси 5. Каждое отверстие 2 и 3 охвачено упрочняющимэлементом 6 и 7, выполненным в видеканавок...

Номер патента: 1201589

Опубликовано: 30.12.1985

Авторы: Гунина, Дмитриев, Корчемкин, Розин, Стульгинский

МПК: F16G 11/02

Метки: гибких, заделки, концов, стержней

...на фиг. 10 - заделка концов гибких стержней с обоих торцов с последующим удалением обойм путем разрезания по линиям "В"; на фиг. 11 - отдельный гибкий стержень, имеющий в поперечном сечении форму сектора.Заделка концов гибких стержней в форме секторов, собранных в обойму.Образуют форму заделки концов гибких стержней в виде секторов, собранных в обойму, Для этого концы прядей гибких стержней 1 собирают в жесткие наконечники, изготовленные из нержавеющей стали и имеющие в поперечном сечении форму сектора.Наконечники 2 с собранным в них концами прядей гибких стержней размещают в цилиндрической алюминиевой обойме 3 с заполнением всего ее объема путем сопряжения из прямоугольных поверхностей между собой и цилиндрических поверхностей...
