Цепь двустороннего зацепления

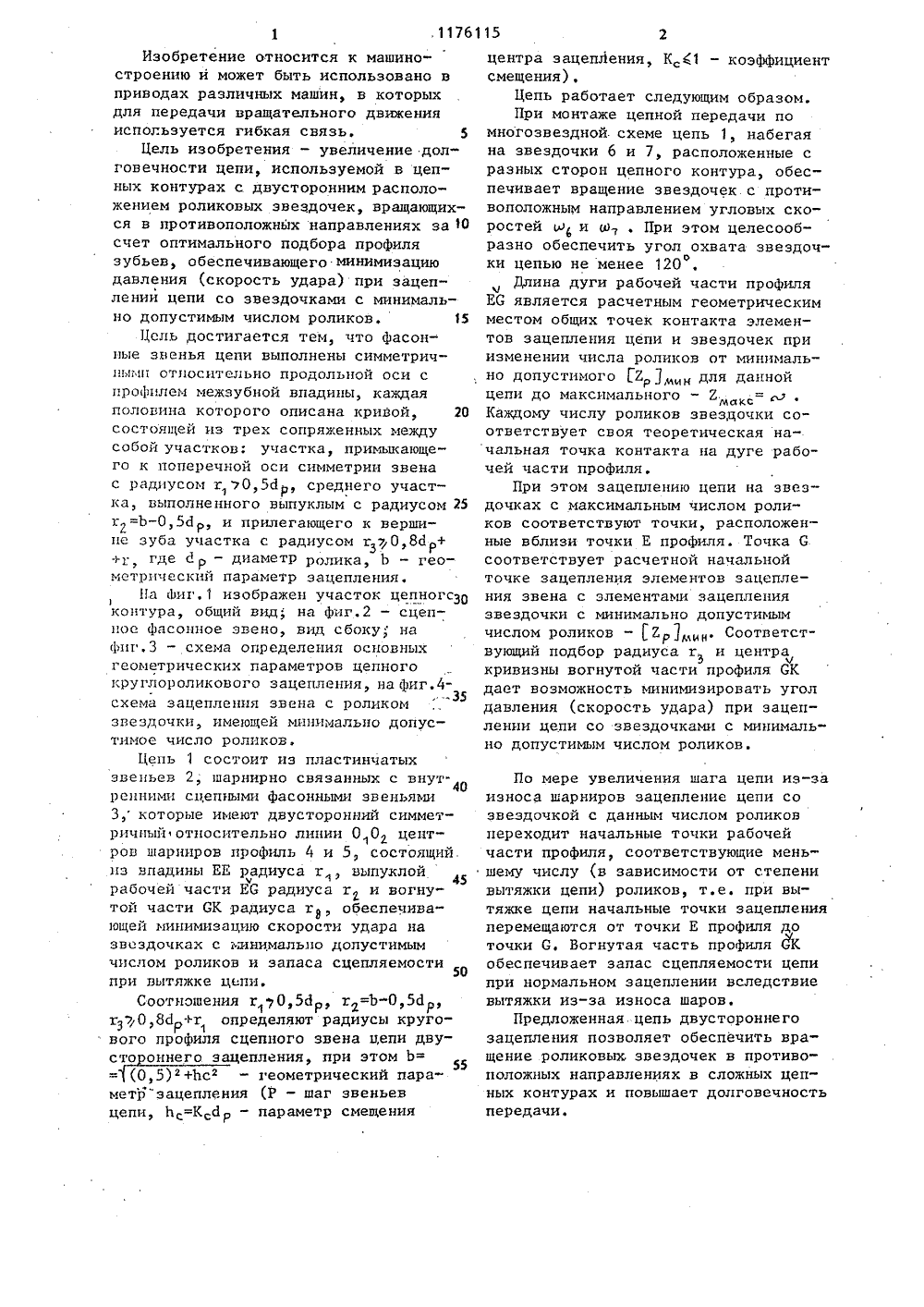

)4: Г 16 04 Го Пис ЬСТ ий ескийЛенинам.Ленин 44 ЗАЦЕПЛЕ крайней дю ственный комитет сссрелдм изов етений и открытий К АВТОРСКОМУ СВИДЕ(71), Дрогобычский общетехничфакультет Львовского орденаполитехнического института иского комсомола(54)(57) ЦЕПЬ ДВУСТОРОННЕГОНИЯ, содержащая фасонные по БРЕТЕНИЯ мере с двумя зубьями звенья, соединенные между собой посредством пластинчатых звеньев, о т л и ч а ю щ а "я с я тем, что, с целью расширенияэксплуатационных возможностей, фасонные звенья выполнены симметричнымиотносительно продольной оси с профилем межзубной впадины, каждая половина которого описана кривой, состоя"щей из трех сопряженных между собойучастков: участка, примыкающего к поперечной оси симметрии звена с радиусом г 70,56, среднего участка, выполненного выпуклым с радиусом гИзобретение относится к машиностроению и может быть использовано в приводах различных машин, в которых для передачи вращательного движения испогьзуется гибкая связь. 5Цель изобретения - увеличение долговечности цепи, используемой в цепных контурах с двусторонним расположением роликовых звездочек, вращающихся в противоположных направлениях за 10 счет оптимального подбора профиля зубьев, обеспечивающего минимизацию давления (скорость удара) при зацеплении цепи со звездочками с минимально допустимым числом роликов, 15Цель достигается тем, что фасонпые звенья цепи выполнены симметричными относительно продольной Оси с профилем межзубной впадины, каждая половина которого описана кривой, 20 состоящей из трех сопряженных между собой участков; участка, приььдсающего к поперечной оси симметрии звена с радиусом г, )0,5 Й, среднего участка, выполненного выпуклым с радиусом 25 Г 2=Ь,5 Й, и прилегающего к вершине зуба участка с радиусом гр 0,8 Й+ +Г, где Й р - диаметР ролика, Ь - геометрический параметр зацепления.На Фиг.1 изображен участок цепногсЗ 0 контура, общий вид на фиг.2 - сцепиое фасонное звено, вид сбоку на фиг.З - схема определения основных геометрических параметров цепного кругл ор оликов Ого зацепления, на фиг. 4. 35 схема зацепления звена с Роликом звездочки, имеющей минимально допустимое число роликов,Цепь 1 состоит из пластинчатых эвепьев 2, шарнирно связанных с внут.4 ренними сцепными фасонными звеньями 3, которые имеют двусторонний симметричный относительно линии 00 центРов шарниров профиль 4 и 5, состоящий из впадины ЕЕ радиуса г , выпуклойЧ рабочей части ЕС радиуса г и вогну" той части СК радиуса г , обеспечивающей миимизацию скорости удара на звездочках с минимально допустимым числом роликов и запаса сцепляемости при вытяжке цепи,Соотношения г 0,5 ЙР, х=Ь 05 Й гз 0,8 Й +т определяют радиусы кругового профиля сцепного звена цепи двусто оннего зацепления, при этом Ь= - (0,5) +Ьс - геометрический параметр"зацепления (Р - шаг звеньев цепи, В=К Йр - параметр смещения центра зацепЛения, КС 1 - коэффициент смещения),Цепь работает следующим образом.При монтаже цепной передачи по многозвездной схеме цепь 1, набегая на звездочки 6 и 7, расположенные с разных сторон цепного контура, обеспечивает вращение звездочек.с противоположным направлением угловых скоростей Ф и о) . При этом целесообразно обеспечить угол охвата звездочки цепью не менее 120Длина дуги рабочей части профиля ЕС является расчетным геометрическим местом общих точек контакта элементов зацепления цепи и звездочек при изменении числа роликов от минимально допустимого ГЕ Змин для даннои цепи до максимального - Е, Каждому числу роликов звезцочки соответствует своя теоретическая начальная точка контакта на дуге рабочей части профиля.При этом зацеплению цепи на звездочках с максимальным числом роли" ков соответствуют точки, расположенные вблизи точки Е профиля. Точка С соответствует расчетной начальной точке зацепления элементов зацепления звена с элементами зацепления звездочки с минимально допустимым числом роликов - 2,мр, Соответствующий подбор радиуса г и центрач кривизны вогнутой части профиля СК дает возможность минимизировать угол давления (скорость удара) при зацеплении цепи со звездочками с минимально допустимым числом роликовПо мере увеличения шага цепи иэ-за износа шарниров зацепление цепи со звездочкой с данным числом роликов переходит начальные точки рабочей части профиля, соответствующие меньшему числу (в зависимости от степени вытяжки цепи) роликов, т.е. при вытяжке цепи начальные точки зацепления перемещаются от точки Е профиля до точки С. Вогнутая часть профиля СК обеспечивает запас сцепляемости цепи при нормальном зацеплении вследствие вытяжки из-за износа шаров,Предложенная цепь двустороннего зацепления позволяет обеспечить вращение роликовых звездочек в противоположных направлениях в сложных цепных контурах и повышает долговечность передачи.1176115 Составитель Е.Токмаковаедактор М.Дылын ТехредЖ.Кастелевич Корректор,С.Шекма Заказ 532 Патент", г.ужгород, ул.Проектная, 4 ал 38 Тираж 898ВНИИПИ Государственного комипо делам изобретений и от13035, Москва, Ж, Раушск Подписноета СССРтийнаб., д,4/
