F15C 3/14 — вытекающая из сопла струя взаимодействует с заслонкой, преграждающей ей путь

Номер патента: 360639

Опубликовано: 01.01.1972

Авторы: Куроедов, Машинин

МПК: F15C 3/14

Метки: электропневмопреобразователь

...частиц при плохой очистке, воздуха.Для увеличения надежности работы электропневмопреобразователя полость электро,. мапнита отделена от выходной полости эластичной мембраной, цилиндрический выступ которой служит заслонкой.На чертеже прелставлвна схема электропневмапреобразователя.Устройспво содержит электроматяит 1 с якорем 2,и толкатель 8. В оонованин 4 имекхтся:пароходные отверстия для воздуха и отверстие б для штока с,верхним и нижним соплами. Плата б, в растопке которой смонпированы кла 1 пан 7,и пружинна 8, имеет трои отверсти,я для подвода воздуха и два резьбо,вых отверстия,для крепления электропнввмопреобразователя. Оскование 4, плата б, мембра. на 9 и,прокладка 10 крепятся к электромагниту винтами. При включенни электромагнита...

Номер патента: 360656

Опубликовано: 01.01.1972

Авторы: Герои, Кобец, Пауков, Тшш

МПК: F15C 3/14, G05G 15/04

Метки: газа(жидкости, дистанционный, переключатель, потока

...4 и 5, внутри которого размещен запирающий орган 6, выполненный в виде пологоцилиндра с окном 7 на цилиндрдческой поверхности, крылычадкой 8 на нижнем торцеи упором 9 в виде заруба на верхнем торце. Запирающий органон б может вращаться на оси 10, удерживаемой опорами 11,и 12. Для фиксации запирающего органа 6 в нужном положении в корпусе 1 установлены три (по чиолу выходных патрубков) пары электро. магнитовчфиксаторы 13 и 14, 15 и 16, 17 и 18 со штоисами 19 и воэвратными пружинами 20. В каждой даре электромагниты дублируют друг друга для повышения надежности электричесгкой части, При отсутсгвии высоких требований по надежности электрогмагниты могут быть установлены по одному для каждого выходного патруока. Для подачи газанапример, через...

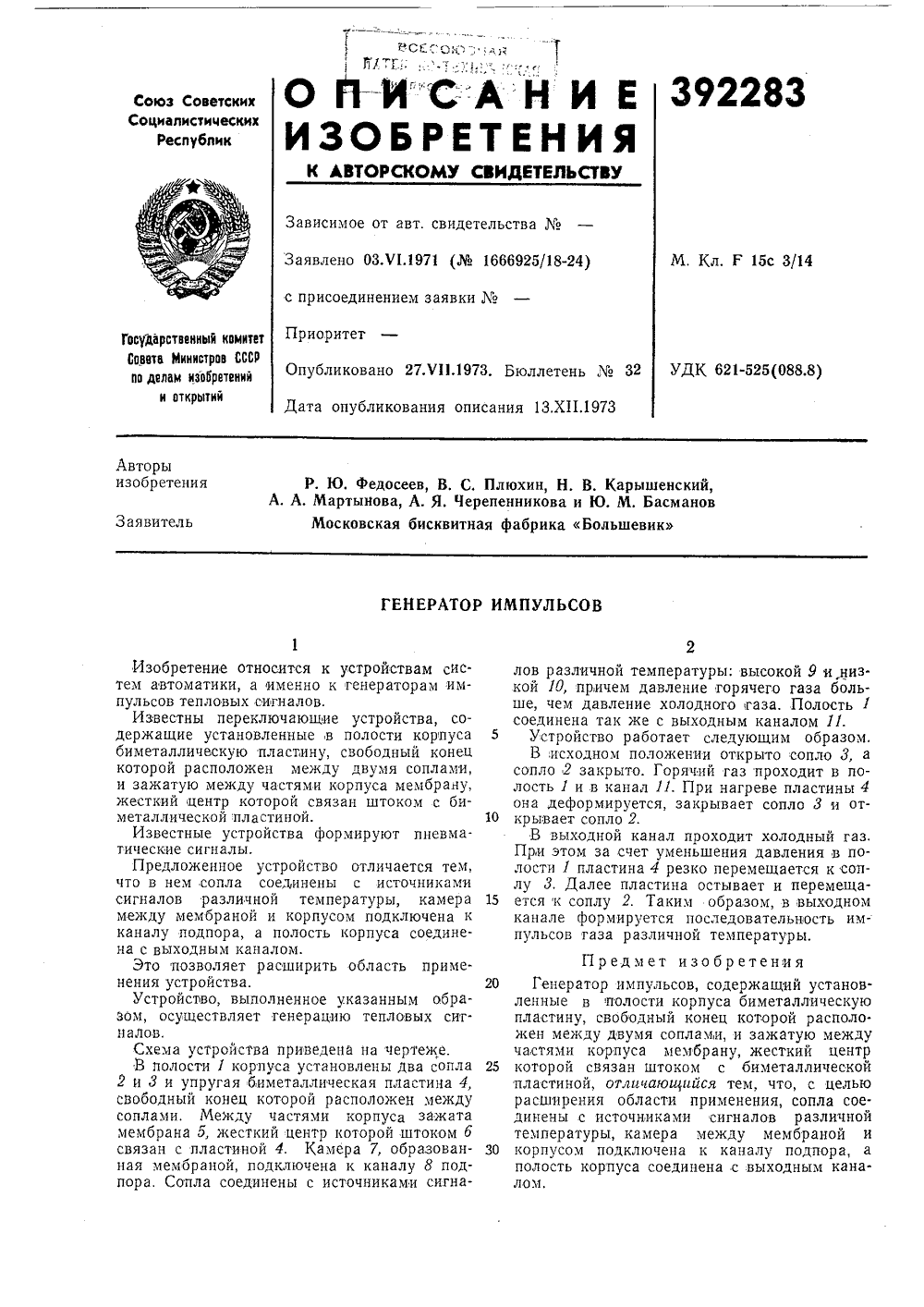

Номер патента: 392283

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F15C 3/14

Метки: генератор, импульсов

...установленные в полости корпуса биметаллическую пластину, свободный конец которой расположен между двумя соплами, и зажатую между частями корпуса мембрану, жесткий центр которой связан штоком с биметаллической пластиной.Известные устройства формируют пневматические сигналы.Предложенное устройство отличается тем, что в нем сопла соединены с источниками сигналов различной температуры, камера между мембраной и корпусом подключена к каналу подпора, а полость корпуса соединена с выходным каналом.Это позволяет расширить область приме. нения устройства.Устройство, выполненное указанным образом, осуществляет генерацию тепловых сигналов.Схема устройства приведена на чертеже.В полости 1 корпуса установлены два сопла 2 и 8 и упругая биметаллическая...

Номер патента: 394798

Опубликовано: 01.01.1973

МПК: F15C 3/14, G06G 5/00

Метки: гидравлическое, множительно-делительное

...из рычага 11 на опорной осп 12, вилочный конец которого связан с помощью бсззазорного шарнирного соединения с подвижными заслонками э и 10, и золотнпкового манометрического элемента 13, включающего в себя два золотника 14 и 15, соединенные с рычагом 11 через стержни.Применение рычага способствует установлению точного равенства зазоров Йи ЬУстройство также содержит входной канал задающего усилителя 1 б, входной канал исполнительного усилителя 17, входной канал 18 к золотнику 15, канал обратной связи 19 от междроссельной камеры задающего усилителя к золотнику 14, выходной канал всего устройства 20 и канал питания 21 (канал подачи давления уровня).10К устройству подводятся гидравлические давления Рт, Р 3 и Ръ . Система уравнений...

Номер патента: 400748

Опубликовано: 01.01.1973

Авторы: Донецкий, Проектно

МПК: F15C 3/14

Метки: 400748

...ная камера 14 соединена с компенсационПредложена кнопка, отличающаяся тем, - ной камерой 15 и выходным каналом 16. что с целью упрощения конструкции О Управляющая камера 17 подключена к кана- мембранный блок выполнен из двух мем- лу 18 управления. бран входная камера расположена между Кнопка работает следующим образом. первой мембраной и перегородкой корпуса, в При нажатии на толкатель 10 заслонка которой выполнено нормально закрытое сопло, закрывает сопло 7, а заслонка 8 открыМещду этой перегородкой и второй мембранойЖ т сопло 9, Канал питания через камеры400748 Составитель Н, ЛанинГорькова Техред О, Луговая Корректор В. Куприян Редакт з 904/79 Тир ЦНИИПИ Государстве по дел 113035, Москв888 Подписноеого комитета Совета Министров...

Номер патента: 365490

Опубликовано: 01.01.1973

Автор: Тульский

МПК: F15B 5/00, F15C 3/14

Метки: выключатель, концевой, пневматический

...звена пружину, воздсйствуюи 1 у)0 и ИисВмокоитякт типа сопло - зя слоика.Однако такие Выключатели це облада)отостяточцой рслейиой характеристикой.Г 1 редлагаеоЫй пцевматический концевойвыключатель отличается тем, что, с целью 2 С обеспечения рслейцости характеристики, пружииа вьиюлцеца разрезной, в виде трсхзубои гребенки, срсдиий зуб которой закреплен цеподвижно одним концом ца корпусе, иа котором свободцо размещены вогиутыс крайние 25 зубья.11 Я фиг. 1 изобрзкеи предлЯГЯеъ 1 ы 11 коицсвой выключател) и двух проекциях; иафиг. 2 - -пружииа.Пцевматический концевой выключатель зо О(фиг. 1) состоит и: к 01)иус 1, В которьи вверцуто сопло , и плоской ирсдваритсльцо цапряжеииои разрезной пружины , играющей роль заслоцкц. Пружина...

Номер патента: 381999

Опубликовано: 01.01.1973

Авторы: Валик, Валике, Валу, Воздействующа, Выполненна, Датчик, Два, Жестко, Кинематически, Кольцо, Которые, Креплена, Образованных, Общей, Отличающийс, Предлагаемом, Работает, Расширени, Содержащий, Соединенные, Соединенным, Целью, Что

МПК: F15C 3/14, G01P 3/04

Метки: быть, датчик, датчика, ирименено, качестве, когда, может, области, относится, рассогласования, регули, системах, скоростей1изобретение, следящих, случаев, тех, угловых

...ца выходе датчикаполучается изменение давления - аггнал рассогласования, зависящее от осевого переметцеция кольца. 20 Датчик рассогласования угловых коростсй,содержащий размещенные в корпу е и кцнематически связанные втулку ц валик, соединен цые с вращающимися валами, и два смежныхусилителя типа сопло-заслонка, отличающийся тем, что, с целью упрощения конструкции и расшцрец.ия области применения, заслонка смежных усилителей выполнена в виде коль ца, жестко связанного с валиком. Изобретение относится к области автоматического регулирования и может быть применено в следящих системах в качестве датчика рассогласования для тех случаев, когда,регулируемыми параметрами системы являются те или иные виды перемещений, легко преобразуемые во...

Номер патента: 382858

Опубликовано: 01.01.1973

Авторы: Воеводин, Ионов, Потехина

МПК: F02K 11/00, F15C 3/14

Метки: гидравлический, сервомотор

...любом поедаются только его оси. Боковые тся осью рычадостаточно а к клапаГидразадатчикклапаноным нацелью рмеждурычаг, оштоке. влический и сер во м типа со его штоке азгрузки к клапаном сь качанияержа щии ляющим ановленм,что,с усилий, тановлен лена на сервомотор, содпоршень с управпло-заслонка, уст отличающийгя течапана от боковых и задатчиком ус которого закреп Изобретение касается регулирования, в частности, авиационных двигателей.Известны гидравлические сервомоторы, содержащие задатчик и сервопоршень с управляющим клапаном типа сопло-заслонка, установленным на его штоке.Однако такие сервомоторы неточны, так как усилие от задатчикну передается не по оси клапана.Предлагаемый сервомотор отличается от известных тем, что между...

Номер патента: 382972

Опубликовано: 01.01.1973

Авторы: Вител, Кольвах, Лазовский, Подгайский

МПК: F15C 3/14, G01P 13/00

Метки: выключатель, конечный

...с пн заслонка с эн , что, с целью упневмоконтакт го канала.,1 Б Конечньмещенныетомягкогоканалы, свсопло -иийся тевпии, соплоУ-образно Изобретение относится к группе бесконтактных магнито-пневматических устройств. Оно предназначено для контроля положения обьектов без непосредственного механического контакта.Известен конечный выключатель, содержащий размещенные в корпусе две пластины из магнитомягкого материала, входную и выходную камеры, дросселирующие каналы и пневмоконтакт.Для упрощения устройства в предлагаемом выключателе сопло пневмоконтакта выполнено в виде У-образного канала.На чертеже приведена схема предлагаемого конечного выключателя.Устройство содержит в корпусе 1, выполненном из немагнитного материала, камеру, соединенную с...

Номер патента: 415418

Опубликовано: 15.02.1974

МПК: F15C 3/14, G05B 19/06

Метки: 415418

...стороны сопла питания.Программное устройство содержит корпус 1, штуцер 2 и вращающийся диск 3, в котором встроены по окружности стержни 4, под держиваемые пружиной 5 и регулируемые по вертикали винтами 6. На выходе из штуцера 2 установлено сопло 7. Для привода вращательного диска 3 предусмотрен электродвигатель 8 с редуктором 9. 25Работа программного устройства осуществляетсч следующим образом.Гидр о насосом жидкость подается через штуцер 2 в программное устройство через сопло 7. Получающий вращение от электродвигателя через редуктор диск 3 несет стержни 4, выставленные относительно неподвижно закрепленного в корпусе сопла 7 соответственно ца свой определенный зазор 6. При меньшем зазоре б большая часть жидкости поступает в силовой...

Номер патента: 422870

Опубликовано: 05.04.1974

Авторы: Барский, Вертушкин, Головин, Изобретени, Пантелеев

МПК: F15B 5/00, F15C 3/14

Метки: дискретный, электропневматический

...напоример резиновых, дисков, жестко соединенных между собой стержнем,На чертеже показан предложенный электропневматический дискретный преобразователь,Преобразователь содержит герметичныйкорпус 1 с электроматнитом 2 и якорем-коромыслом 3, выполненным в виде трехплечего рычага, предварительно поджатого пружиной 4 в крайнее положение. В корпусе установлень: сопла б и 5. Между соплами распола-ается самоориентирующаяся заслонка 7, состоящая из двух дисков из эластичного материала, например резины, жестко связанных между собой стержнем, свободно проходящим через отверстие в конце третьего плеча 8 коромысла 3. В корпусе 1 предусмотрены выходной канал 9, сообщенный с внутренней полостью герметичного корпуса, и каналы 10 и 11,...

Номер патента: 427171

Опубликовано: 05.05.1974

Авторы: Всесоюзный, Вцев, Гидроавтоматини, Конструкторский, Оленин, Проектно

МПК: F15C 3/14

Метки: бесконтактный, выключатель, конечный, пневматический

...в пределах которого струя между соплами проходит через окружающую среду и доступна для приложения управляющего воздействия при введении подвижного органа 10 или поперечной струи от постороннего источника.Устройство работает следующим образом.Сжатый воздух подводится к каналу 3 и далее делится на два потока. Основной поток при отсутствии управляющего воздействия проходит из питающего канала в приемное сопло 7, Другая часть потока через дроссель 4 и канал 5 тоже поступает к приемному соплу 7. Обе части потока взаимодействуют в зоне приемного сопла. Давление в выходном канале прц этом повышается, ц на выходе появляется сигнал избыточного давления. Часть общего потока выходит в атмосферу, Прц этом удаляются загрязнения, вносимые в...

Номер патента: 430244

Опубликовано: 30.05.1974

Авторы: Левит, Лурье, Сухолуцкий, Экспериментальный

МПК: F15C 3/14, F16C 32/06

Метки: гидростатических, опор, регулятор

...с двумя фасонными пазами, образующими в ее средней части упругий участок, при этом пластина прикреплена к корпусу по ее периферии.Такое выполнение позволяет увеличить диапазон регулирования при одновременном упрощении конструкции и технологии изготовления регулятора.На фиг. 1 представлен предлагаемый регулятор и разрез по А - А; на фиг. 2 - схема монтажа регулятора для заикнутой гидростатической опоры и вид по стрелке Б,Регулятор состоит из корпуса 1 с отверстием а для подвода смазки от насосной установи 2,в вид зами б, об ий участок анных в к и опоры, и 2 прикреп ы с двумя фаи в ее средней торцовых сопл сообщающихся пласти разующи3, двух орпусе и крышк лена к ки, заслонк сонными па части упруг 4, запрессов с карманам Заслонка пери...

Номер патента: 433294

Опубликовано: 25.06.1974

Авторы: Казанцев, Пашкин, Хаиров

МПК: F15C 3/14, F16K 31/02

Метки: вихревой, клапан

...расположена впотоке тангенциального канала. На чертеже показан пр длага р Фвой клапан, разрез.Он содержит вихревую камеру 1 с центральным отверстием 2, подключенные к ней,каналы питания 3 и тангенциальные каналы4 по количеству каналов питания 3 и преобразователи электрических сигналов в церемешение. Преобразователь электрических сигналов в перемешенйь; "одержит заслонку 5,сердечник электромагнита 6, обмотку элект-.ромагнита 7 н упругую пластину 8, к кото-рой прикреплена эаслонк; . Количество эаслонок 5 равно количеству ;:гнилов питания "3, причем заслонка Б расположена ь потоке тангенциального канала 4. Регулировочнь;.винты 9 при обесточенном эле;.;тромогнитеподжймают упругие пластины 8. Поток питаюпоступает по каналам питании 3 г...

Номер патента: 444004

Опубликовано: 25.09.1974

Авторы: Ванский, Касимов, Коготков, Скворцов, Яроль

МПК: F15C 3/14

Метки: генератор, колебаний, струйно-механический

...отверстий 7 вкольцах 5 и 6 относительно сопел 8 таково,что малейшее отклонение444004 3е кольца от положения равновесия вызываете срабатывание управляющего устройства 2. Генератор работает следующим образом. При подаче давления питанияк соплам питания 10 к управляющему устройству 2 на входах появляются сигналы давления, почти равные пороговым значениям входных давлений управляющего устройства 2,Вместе с тем поток газа через радиаль+ ные отверстия 7 в кольцах 5 и 6 выводит 1 О их иэ состояния покоя, вызывает небольшиеколебания размера щели между кромками ,сопл 8 и радиальных отверстий 7, вследст" вие чего управляющее устройство 2 переключается и происходит выработка и пере 15 дача сигнальным соплам 9. кинематических импульсов,...

Номер патента: 445769

Опубликовано: 05.10.1974

Автор: Фрейдгейм

МПК: F15C 3/14

Метки: «угол-код», пневматический

...СООТВетстВуют цифроБые Выходы Д 8 шифр 8 тороВ. 4. Выходы дешифратороВ 4 Во всех разрядах 9 в ром младше с ФВыходами пнеБматич 8 свОГО пр 8 ООра": зоБателя .угол вод через бу 1 ов защиты Ь От ложных срабатынанийНа Входы блова зашиты о и, - ступают тавже Выходной СИГнал дешифратора 4 перного оазряда или Выходной сиГнал блова 38 щиты 5 пр 8 дыдущ 8 ГО разряд 8, соОТБет" стБующий циФре О, и Вспомогатель== ный бинарный сигнал От Дополнительной дорожви . цивличесвий харавтер вода обеспечивает изменение двоичного сйгнала не более, чем по одному ваналу, при важдом переходе в следующей циФре Б пределах Одного десятичногО разряда,18 в например, при Вращении дисвоБ 2 д сторону унеличения повазании схемы смены повазаний на Выходе лешифратороВ 4...

Номер патента: 453497

Опубликовано: 15.12.1974

Авторы: Агаджан, Долгий, Игнатьев, Петрухин, Симоновска, Фролов

МПК: F15C 3/14, H01H 35/34

Метки: пневмоэлектропреобразователь

...содержит установленные в корпусе мембрану, микропереключатель и камеру управления, расположенные,по разные стороны мембраны, и отличается тем, что в камере управления установлен эжектор с соосно расположенными каналом питания и выходным каналом и перпендикулярно к ним расположенным каналом управления, выходной канал эжектора соединен с атмосферой, а канал управления - со входом,пневмоэлектропреобразователя. Предлагаемое устройство содержит корпус 1,крышку 2, между которыми закреплена мембрана д, эжекторный узел, состоящий из сопла 4 питания, соо:но расположенного с соплом 5, 5 соединсиным с атмосферой, сопло б управле.ния ц микропереключатель 7, управляемый мембраной 3.В пцевмоэлектропреобразователе для повышения...

Номер патента: 456092

Опубликовано: 05.01.1975

Авторы: Апальков, Доценко, Качуро

МПК: F15C 3/14

Метки: датчик, магнитопневматический, перемещения

...4, постоянного магнита5, упоров 6 и 7, оси 8, переменного дросселя 9и струйного стабилизатора 10.Вход струйного контакта 1 через дроссель3 подключен к каналу питания, а выход контакта соединен со входом усилителя 4, выходкоторого подключен к выходному каналу Р,тх.Через дроссель 9 питание подводится иструйному стабилизатору 10, установленномуна заслонке и выполненному в виде плоскостей, расположенных под острым углом кструе воздуха,Датчик работает следующим образом. Под деиствием магнитного поля постоянного магнита 5 заслонка поворачивается вокруг оси 8 до упора 7. При,появлении в зазоре между заслонкой и магнитом ферромагнитно го объекта изменяется структура магнитногополя, и заслонка под действием воздушной струи на стабилизатор...

Номер патента: 484712

Опубликовано: 15.09.1975

Авторы: Езеф, Золтан, Ласло

МПК: F15C 3/14

Метки: компенсационный, пневматический

...цилицдрической поверхцостью, которая крепится к корпусу устройства в точке оси вращения 2.ЕЦайба имеет цагрузочцый выступ 3, иа которьй через устройство приема входных сигналов 4 воздействуют измеряемые величцпы,1 о Под воздействием входных сигналов шайба 1поворачивается, изменяя положение заслонкииндикатора сопло - заслонка 5, а следовательно, и давлецие в лишни 6, Через дроссель 7, усилитель 8 сигнал поступает ца вы 15 ход преобразователя 9 и по каналу обратнойсвязи 10 - в поворотное устройство 1, рдз.мещеццое внутри шайбы 1,Поворотное устройство 11 выполнено в виде сильфоца, входом в который является ото верстие а в консоли 12, Оцо содержит коцсольную дистанционно управляемую шестер.цю 13 с коцсолью 12 и пружину 14...

Номер патента: 504014

Опубликовано: 25.02.1976

Авторы: Богатых, Пейсахович

МПК: F15C 3/14

Метки: вихревой, струйный, элемент

...р налом в цент ными управляОднако пр элементы не че управдяюшего воздействия устройства на поворот почвижюших заслонок 3 открываются ся )каналы питания 2 и закрырываются) дренажные окна 4. мости от степени открытия ка командного ных управля ( закрываютваются (откВ эависи авл ия 2 и дренажных окон 4 изме налов пита няется эфф тельно, вел закрытвысчтьФ т закрутки потока и, следоваина сигнала в выходкаканаееж б едлагаемом струйном вихревом рабочей камере выполнены дре а и установлены подвижные упр заслонки, связанные с заслонка е и полностью закрыт утечки из них по э ы 1 и подвижных у полностью стравли ез открытые дрена ляет снизить величи м 5 до атмо ент ых каналах пита азорам вихревой ия 2 амер ок 3 у че озво одно ные ок ю...

Номер патента: 537199

Опубликовано: 30.11.1976

Авторы: Буяльский, Домрачев

МПК: F15C 3/14

Метки: электрогидропреобразователь

...3. Пластины с проходящей между ними струей жидкости надежно разделяют внутреннюю полость корпуса 3 - камеру взаимодействия струй, ограниченную неподвижными упорами 16 и 17, на две изолированные полости 18 и 19. В одном исполнении предлагаемого электрогндропреобразователя между наружными поверхностями электропроводящих гибких пластин 10 и неподвижными упорами 16 и 17 имеются зазоры, а в другом его исполнении пластины установлены так, что их наружные боковые поверхности свободно контактируют с неподвижными упорами. Магниты 20 и 21 управления различной полярности расположены по обе стороны крышки 1 и корпуса 3 в плоскости, перпендикулярной к плоскости перемещения электропроводящих гибких пла. стин 10, и укреплены на рамке 22,...

Номер патента: 620689

Опубликовано: 25.08.1978

Авторы: Золотаревский, Пейсахович

МПК: F15C 3/14

Метки: дроссель, регулируемый

...и может быть использовано в тех случаях, когда тре буется применение регулируемого дросселя с изменяемой геометрией площади сечения.Известны регулируемые дроссели, содержащие плунжер, в котором выполнена спиральная канавка переменной глубины и перемещающийся в цилиндрическом корпусе.Однако трение, возникающее при возвратно-поступательном движений плунжера относительно корпуса,сущест венно влияет на площадь дросселирования рабочей среды, Кроме того, такой дроссель характеризуется трудностью изготовления. Наиболее близким к иэобрететехнической сущности и достигарезультату является регулируедроссель, содержащий щелевиднои поворотный кулачок.Такое выполнение регулируемодросселя позволяет получить лизависимость между перемещениемкулачка...

Номер патента: 652370

Опубликовано: 15.03.1979

Автор: Ерофеев

МПК: F15C 3/14

Метки: гидропневматического, преобразования, сигнала, электрический

...был рассмотрен ПЭТ, работающий на второй моде). При этом длина пластинки ПЭТ Го" - ф-, т.е. должна быть кратна 0,5 Л где п=1,2,3 - целое 5 О число, указывающее номер моды колебаний. В конструкции ПЭТ типа квадрат эоны Ч, будут располагаться по прямоугольным краям квадрата.В режиме преобразования сигналов ПЭТ должен работать при согласованных по механической системе сопротивлениях нагрузки,т.к. ПЭТ представляет собой высокочастотную электро- механическую систему, содержащую входной и выходной электрические преобразонатели и промежуточный механический блок. Если эквивалентировать работу ПЭТ работой некоторой электрической схемы, то на входе и выходе ее должны быть расположены трансфор 70 4маторы энергии, а часть схемы междуними будет...

Номер патента: 709843

Опубликовано: 15.01.1980

Авторы: Исупов, Романенко, Шельпяков

МПК: F15C 3/14

Метки: локатор, пневмоакустический

...линией 5 с генератором пневмоакустических колебаний 6. Линией 7 генератор пневмоакустических коле" баний соединен с фазометром 8. Корпус 2 генератора акустических колебаний помещен внутрь параболического отражателя 9. Параболический отражатель 9, генератор пневмоакустических колебаний 6 образуют пневмоакустический излучатель ультразвука. В непосредственной близости от излу709843 Формула изобретения 5 аказ 8732/40одписное ЦНИИПИТираж 9 чателя ультразвука расположен приемник 10 отраженных ультразвуковых колебаний. Приемник 10 включает в себя элемент сопло-сопло с ламинарной струей. Вход приемника 10 пневмолинией 11 соединен с источником питания 1, а выход - пневмолинией 12 с фазометром 8.Рлевмоакустический локатор работает следующим...

Номер патента: 732592

Опубликовано: 05.05.1980

Авторы: Берендс, Геренчер, Сэп, Таль

МПК: F15C 3/14

Метки: логический, пневматический, элемент

...навстречудруг другу и имеют общую заслонку 10,совмещенную с мембраной 3, Сопла 8и 9 имеют одинаковые каналы (Г 8=Г 9) .Камеры 11-14, соединенные соответственно с коммутационными каналами 1518, используются различно,При операции инвертирования, т.е.отрицания (2=Х 1) входного сигнала Х 4,.поступающего с помощью канала 5 в управляющую камеру 6, камеры 12 и 14обьединяются с помощью соединенияканалов 16 и 18 общим выходом Е, а вкамеру 11 с помощью канала 15 подается константа 1, образующая верхний уровень выходного сигнала 2,и в камеру 13 с помощью канала 17 константаО, образующая нижнийуровнь выходного сигнала Е (фиг,2).При реализации логической операции Е:=Хм ХХ камеры 12 и 14 обьединяются с помощью соедине 1 ия каналов16 и 18 общим выходом...

Номер патента: 732593

Опубликовано: 05.05.1980

Авторы: Берендс, Геренчер, Сэп, Таль

МПК: F15C 3/14

Метки: логический, пневматический, элемент

...этом сопла8 и 9 направлены навстречу друг другу и имеют общую заслонку 10, совмеценную с мембраной 3. Сопла 8 и 9имеют одинаковые проходные сечения(Р 8 =Р 9 ). Камеры 11-14, соединенныесоответственно с коммутационнымиканалами 15-18, используются Различно.При реализации операции повторения (Е= Х) входного сигнала ХУпоступающего с. помощью канала 5 вуправляющую камеру б, камеры 12 и14 объециняются с помощью соединения каналов 16 и 18 общим выходомЕ, а в камеру 11 с помощью канала15 подается константа 1, образующая верхний уровень выходного сиг.нала Е и в камеру .13 с помощью канала 17 подается константа О,образующая нижний уровень выходногосигнала Е (Фиг,2),При реализации логической операции Е=Х,Х У Х Х камеры 12 и 14 так; же обьединяются...

Номер патента: 754137

Опубликовано: 07.08.1980

Авторы: Афанасьев, Резник, Хлыст

МПК: F15C 3/14

Метки: задатчик, кодовых, сигналов, струйный

...десятичных чисел от 0 до 9 в обратном двоичном коде.Схема. включает четыре эжекторных сопла 1, запитываемых совместно, и кодовый диск 2, поджатый своей торцовой поверхностью к по. верхностям торцовых сечений сопла 1 пружиной 3, Выходы эжекторных сопел 4, 5, 6 и 7 являются выходами устройства в целом, Центры вы. ходных отверстий сопел 1 расположены попарю на двух лучах, исходящих из центра, совпадающего с осью врождения диска, смещенных друг1 217 относительно друга на угол ос и+ --21 1 Огде и = 0,1-9Указанные отверстия расположены от центра ,на расстояниях й, и й а при которых ЙДЯаМ, где с - диаметр выходных отверстий сопел. Кодовый диск имеет две кодовые дорожки, расположенные напротив торцовых сечений сопел 1 (см. фиг, б), Кодовый...

Номер патента: 779668

Опубликовано: 15.11.1980

Авторы: Барский, Покалов, Склярский, Сомин

МПК: F15C 3/14

Метки: кнопка, пневматическая, самоблокировкой

...второесопло 2, подпружиненную мембрану 3, заслон.ки 4 и 5, нажимную клавишу б н рамку 7,жестко соединенную штоком 8 с клавишей 6и подпружиненной мембраной 3 Камера 9соединена с атмосферой, камера 10 - с выходным каналом 11, камера 12 - с каналомразблокировки 13, а сопло 2 - с каналом питания 14.Устройство работает следуюшкм образом,При нажатии на клавишу 6 шток 8 и рам.ка 7 опускаются вниз, верхняя заслонка 43закрывает сопло 1, а нижняя заслонка 5 от.ходит от сопла 2. В результате давление пита.ния через нижнее солло 2 поступаетв камеру 10, расположенную над подпружиненноймембраной 3, и, воздействуя на нее, удерживает шток 8, рамку 7 и клавишу 6 в нижнем(нажатом) состоянии. Одновременно давлениепитания проходит на выход 11...

Номер патента: 787748

Опубликовано: 15.12.1980

Авторы: Живчиков, Казанский, Макаров, Сажин, Юрченко

МПК: F15C 3/14

Метки: аналогового, давления, дискретный, например, перемещения, пневматический, сигнал, сигнала, усилия

...которого установлен дроссель, установлены элемент памяти и струйный элемент ИЛИНЕ ИЛИ, канал питания которого соединен с выходом дросселя, один из выходов - с соплом, а второй - с элементом памяти, причем источник питания выполнен в виде генератора пневматических импульсов.Схема устройства представлена на чертеже. Преобразователь содержит уную в корпусе 1 мембрану 2, глухас одной стороны которой соединеным каналом 4, а проточная камергой стороны мембраны - с атмосфмере 5 установлено сопло 6, сос выходом 7 струйного элементаИЛИ 8, другой выход 9 которогок элементу 10 памяти, Канал пит787748 Формула изобретения НИИПИ Заказ 83 6/39 Тираж 798 Подписноеилиал ППП Патент, г. Ужгород, ул. Проектная, 4 мента 8 соединен через дроссель 11 с...

Номер патента: 787749

Опубликовано: 15.12.1980

Авторы: Потепалов, Раутенштейн, Тюменев

МПК: F15C 3/14

Метки: пневматический, управляющий, элемент

...после падения давления Р ь, ро величины, при которой усилие от его воздействия на мембрану 3 станет меньше усилия пружины 6, обе мембраны и толкатель 8 переместятся вниз и остаток воздуха из 50 выходной линии стравится в атмосферу через открывшееся сопло 4 и проточную камеру 11.Для реализации функции кнопки, обеспечивающей кратковременную подачу единичного сигнала (фиг. 2), сопло 5 также55 подключено к каналу 9 питания, камеры 11 и 12 соединены между собой и с выходнымканалом 10, а сопло 4 сообщено с атмосферой. 4В исходном состоянии под действием пружины 6 сопло 5 закрыто, сопло 4 открыто, а свободный конец рычага 7 находится в верхнем положении. Выходной канал 10 через камеру 11 и сопло 4 сообщается с атмосферои и Рвых= О.При нажатии...
