Датчик рассогласования угловых скоростей1изобретение относится к области автоматического регулирования и может быть ирименено в следящих системах в качестве датчика рассогласования для тех случаев, когда регули
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 381999
Авторы: Валик, Валике, Валу, Воздействующа, Выполненна, Датчик, Два, Жестко, Кинематически, Кольцо, Которые, Креплена, Образованных, Общей, Отличающийс, Предлагаемом, Работает, Расширени, Содержащий, Соединенные, Соединенным, Целью, Что
Текст
О М-С А Н-И Е И ЗОБ РЕТЕ Н Ия 383999 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 17.111.1971 ( 163399818-24)с присоединением заявки-Приоритет -Опубликовано 22,Ч,1973. 1 оюллетець22Дата опубликования описания 25.1 Х.1973.1.Кл. б 01 р 3/041 т 15 с 3,11 Комитет па делам изобретений и открытий при Совете министров СССРУДК 621-525 Авторы изобретения Г, Н. Гаврилов и Е. А, Челакова Заявитель ДАТЧИК РАССОГЛАСОВАНИЯ УГЛОВЫХ СКОРОСТЕЙ крсцлеца заслона, выполненная в виде кольца 6 и воздействующая на сопла 7 и д.Работает устройство следующим образом.По валу 4 на,втулку 2 подается входноевоздействие с определенной у.гловой сторостью, по валу 6 на валик 3 - воздействие от обратной связи. В случае неравенства этик воздействий валик 3, а следовательно и кольцо 6, будет перемещаться вдоль своей осц. Зто 10 перемещение является управляющим длясмежных усилителей типа сопло-заслонка, образованных соплами Т и 8 с общей заслонкой ь виде кольца 6. В зависимости от направления перемещения одно цз сопл прикрывается 15 кольцом 6, в результате ца выходе датчикаполучается изменение давления - аггнал рассогласования, зависящее от осевого переметцеция кольца. 20 Датчик рассогласования угловых коростсй,содержащий размещенные в корпу е и кцнематически связанные втулку ц валик, соединен цые с вращающимися валами, и два смежныхусилителя типа сопло-заслонка, отличающийся тем, что, с целью упрощения конструкции и расшцрец.ия области применения, заслонка смежных усилителей выполнена в виде коль ца, жестко связанного с валиком. Изобретение относится к области автоматического регулирования и может быть применено в следящих системах в качестве датчика рассогласования для тех случаев, когда,регулируемыми параметрами системы являются те или иные виды перемещений, легко преобразуемые во вращение.Известен датчик рассогласования угловых скоростей, содержащий втулки, связанные с вращающимися валами, причем одна из втулок выполнена с выходными соплами, а другая - с приемными отверстиями, которые прц рассогласовании смещаются относительно выходных сопл.Целью изобретения является упрощение конструкции и растцирение области применения.В предлагаемом устройстве заслонка смежных усилителей выполнена в виде кольца, жестко связанного с валиком, соединенным с одним из вращающихся валов.На чертеже представлен датчик рассогласования угловых скоростей.Предлагаемое устройство содержит размещенные в неподвижном корпусе 1 кинематически связанные втулку 2, закреплецну,о от осевых перемещений, и валик 3.Втулка и валик выполнены с выступающими цз корпуса концами, которые соединяются с вращающимися валами 4 и 5. На валике за 11 рсдмст изобретения. Семагова писио СССР Министро 00;1, ти. Костромского управеени 5 ИЗтатеоьсв, 10 гнпряфн и ъиижпюЙ торгов 1/д Сц руДО, //. УФОЙА;/4 ЧГ. каа 3926 зд. Ьо 534И Коиитстл ио легам изобретеМосква, Ж,Ти)ал 7 о 5и и открытий ири Совезуискан иаб., д. 4/5
СмотретьЗаявка
1633998
Авторы изобретени витель Г. Н. Гаврилов, Е. А. Челакова

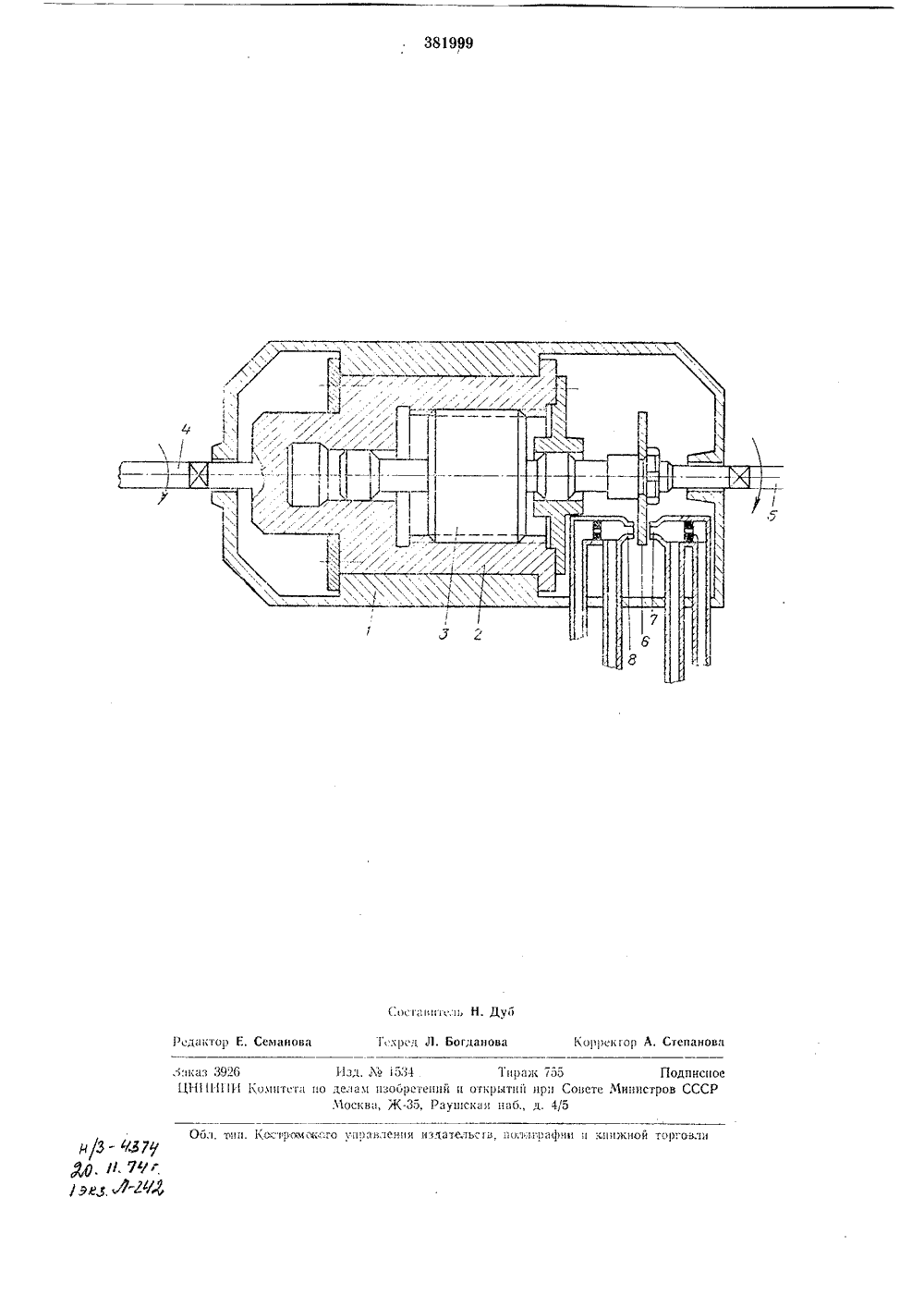

предлагаемом устройстве заслонка смежных усилителей выполнена виде кольца, жестко занного валиком, соединенным ним вращающихс валов чертеже представлен датчик рассогласовани угловых скоростей Предлагаемое устройство содержит размещенные неподвижном орпусе кинемати чески занные втулку закрепленную осевых перемещений, валик Втулка, валик выполнены выступающими корпуса концами, которые соедин ютс вращающимис валами, валике, креплена заслона, выполненна виде кольца, воздействующа сопла, Работает устройство следующим образом, валу втулку подаетс входное возде ствл определенно угловой скоростью, валу валик воздействие обратной случае неравенства этих воздействий валик следовательно, кольцо будет перемещатьс вдоль своей оси Это перемещение етс управл ющим смежных усилителей типа сопло заслонка, образованных сопла, общей заслонкой виде кольца зависимости направлени перемещени одно сопл прикрываетс кольцом результате выходе датчика получаетс изменение давлени сигнал рассогласовани завис щее осевого перемещени кольца, Датчик рассогласовани угловых скоростей, содержащий размепденные корпусе, кинематически занные втулку, валик, соединенные вращающимис валами, два смежных усилител сопло заслонка, отличающийс тем, что, целью упрощени конструкции, расширени области применени заслонка смежных усилителей выполнена виде кольца, жестко занно валиком
МПК / Метки
Метки: быть, датчик, датчика, ирименено, качестве, когда, может, области, относится, рассогласования, регули, системах, скоростей1изобретение, следящих, случаев, тех, угловых
Опубликовано: 01.01.1973
