Струйный задатчик кодовых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

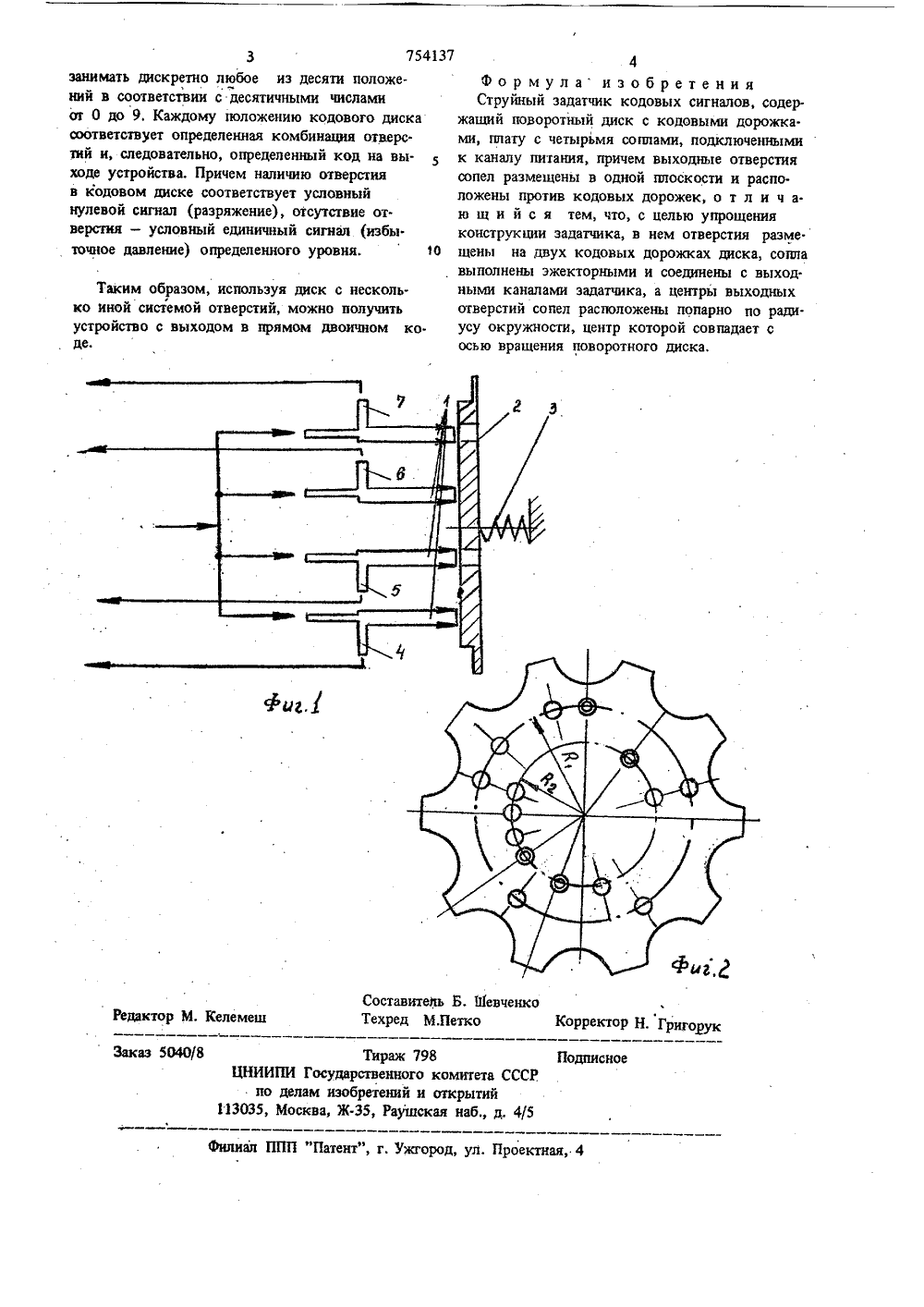

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихреспублик ц 754137по делам изобретений и отнрытнй(54) СТРУЙНЫЙ ЗАДАТЧИК КОцОВЫХ СИГНАЛОВ Изобретение относится к автоматике и можетбыль применено в струйных системах автоматического контроля и управления,Известен струйный зедатчик кодовых сигналов, содержащий поворотный диск с кодовымидорожками, плату с четыоьмя соплами, подклю.5Юнньтми к каналу питания, причем выходные1 зеверстия сопел размещены в одной плоскостии расположены тротив кодовых дорожек.Недостатки известного задатчика - сложная10конструкция и большие габариты,Цель изобретения - уменьшение габаритовустройства и упрощение его конструкции.Она достигается тем, что в струйном задатчике кодовых сигналов, содержащем поворотный диск с кодовыми дорожками, плату с че.тырьмя соплами, подключенными к каналу пи.тания, причем выходные отверстия сопелразмещены в одной. плоскости и расположеныпротив кодовых дорожек, отверстия размещенына двух кодовых дорожках диска, сопла выполнены эжекторными и соединены с выход.ными каналами задатчика, а центры выходныхотверстий сопел расположены попарно по ради. усу окружности, центр которой совпадает с осью вращения поворотного диска.На фнг. 1 представлена принципиальная схема предлагаемого задатчика; на фиг. 2 - кодовый диск для представления десятичных чисел от 0 до 9 в обратном двоичном коде.Схема. включает четыре эжекторных сопла 1, запитываемых совместно, и кодовый диск 2, поджатый своей торцовой поверхностью к по. верхностям торцовых сечений сопла 1 пружиной 3, Выходы эжекторных сопел 4, 5, 6 и 7 являются выходами устройства в целом, Центры вы. ходных отверстий сопел 1 расположены попарю на двух лучах, исходящих из центра, совпадающего с осью врождения диска, смещенных друг1 217 относительно друга на угол ос и+ --21 1 Огде и = 0,1-9Указанные отверстия расположены от центра ,на расстояниях й, и й а при которых ЙДЯаМ, где с - диаметр выходных отверстий сопел. Кодовый диск имеет две кодовые дорожки, расположенные напротив торцовых сечений сопел 1 (см. фиг, б), Кодовый диск может. Григ рект Тираж 798 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб., д. 4/5, ул. Проектная, 4 3занимать дискретно любое из десяти положений в соответствии с десятичными числами от 0 до 9. Каждому положению кодового диска соответствует определенная комбинация отверстий и, следовательно, определенный код на выходе устройства, Причем наличию отверстия в кодовом диске соответствует условный нулевой сигнал (разряжение), отсутствие отверстия - условный единичный сигнал избы. точное давление) определенного уровня.10 Таким образом, используя диск с несколько иной системой отверстий, можно получить устройство с выходом в прямом двоичном ко. де,4Формула изобретения Струйный задатчик кодовых сигналов, содержащий поворотный диск с кодовыми дорожками, плату с четырьмя соплами, подключенными к каналу питания, причем выходные отверстия сопел размещены в одной плоскости и расположены против кодовых дорожек, о т л и ч а. ю щ и й с я тем, что, с целью упрощения конструкции задатчика, в нем отверстия разме. щепы на двух кодовых дорожках диска, сопла выполнены эжекторными и соединены с выход. ными каналами задатчика, а центры выходных отверстий сопел расположены попарно по ради. усу окружности, центр которой совпадает с осью вращения поворотного диска.
СмотретьЗаявка
1897832, 26.03.1973
ГОСУДАРСТВЕННЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕПЛОЭНЕРГЕТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ "НИИТЕПЛОПРИБОР"
АФАНАСЬЕВ ВАСИЛИЙ ВАСИЛЬЕВИЧ, РЕЗНИК НАТАЛЬЯ ЕФИМОВНА, ХЛЫСТ ВЯЧЕСЛАВ АНДРЕЕВИЧ
МПК / Метки
МПК: F15C 3/14
Метки: задатчик, кодовых, сигналов, струйный
Опубликовано: 07.08.1980
