F02B 71/06 — свободнопоршневые газогенераторы

Номер патента: 23699

Опубликовано: 31.10.1931

Автор: Яковлев

МПК: F02B 71/06, F02C 5/08

Метки: внутреннего, горения, двусторонняя, камера, подвижным, поршнем, турбин

...разобщенной от резервуара вследствие того, что окна О, смещены относительно впускных окон последнего, но сообщающейся через окно Оа с соплом 8, рабочим колесом Ж и, следовательно, с выхлопным отверстием турбины, давление отработавших газов равно атмосферному или, в случае искусственного разрежения, ниже его. В виду того, что давление газов в резервуаре Л, а следовательно и в левой полости камеры Л., большедавления в правой части, поршень Д под действием указанной разницы давления будет двигаться вправо, при чем продукты горения, имеющиеся в правой части, выталкиваются к лопаткам колеса.У турбины. При своем движении поршень Д доходит до крайнего положения, т,-е. соприкасается со связанным с цилиндром С днищем Х, и в этот момент цилиндр...

Номер патента: 44745

Опубликовано: 31.10.1935

Автор: Столбов

МПК: F02B 71/06, F02C 5/08

Метки: аппарат, высокого, газов, давления

...поступает в полость поршня В. Посредством зубчатого сектора Х и рычага Л сообщают возвратно-поступательное движение поршню В, а вместе с ним и поршню С. Под давлением, образующимся в конце. вой камере корпуса А, поршень В останавливается так, что стенка его располагается над заточкой Ф, Благодаря этому часть сжатого воздуха из концевой камеры попадает внутрь поршня и смешивается с горючей смесью, Внутренний сплошной поршень С по инерции продолжает двигаться внутри поршня В и перегоняет в концевую камеру через заточку Ф и шариковые клапаны И горючую смесь из полости поршня В в концевую камеру корпуса, засасывая в то же время с другой своей стороны горючую смесь из карбуратора Т через отверстия Е, для последующей подачи ее в...

Номер патента: 112903

Опубликовано: 01.01.1958

Автор: Варшавский

МПК: F01B 7/02, F02B 71/06

Метки: газовоздушной, генератор, смеси

...с поршнями 7, 8, 9 и 10, шарнирно соединенными чстырьмя тягами 11, 12, 13 и 14, образующими параллелограмм.Разобщение цилиндров 1 и 2, оси которых пересекаются, осуществлено разделительной стенкой 15,В результате процесса горения и расширения газов в цилиндре 1 поршни 7 и 9 расходятся в противоположные стороны . и тянут с помощью тяг 11, 12, 13 п 14 порпни 8 и 10 навстречу один другому, при этом в цилиндрах 3 и 5 происходит сжатие воздуха и нагнетание его в общий ресивер 16, а также на продувку цилиндров двигателей внутреннего сгорания. В это время поршни 8 и 10 производят сжатие газов в цилиндре 2 и всасывание воздуха в компрессорных цилиндрах 4 и 6.По окончании сжатия в цилиндре 2 начинаются процессы горения и расширения, вследствие...

Номер патента: 129430

Опубликовано: 01.01.1960

Автор: Майзель

МПК: F02B 71/06, F02D 39/10

Метки: газа, генератора, свободно-поршневого, спгг

...4 для подключения дополнительных объемов 5, б, 7 к вредному пространству компрессоров и дистанционного поста управления системой регулирования.Дистанционный пост включает в себя вал 8 с маховиком 9 н кулачками 10, 11 и 12, редукторы 13, 14, 15 и баллон 1 б со сжатым воздухом.Ло 129130Кулачок 10 управляет через редуктор 13 подачей топлива в СПГ 1, кулачок 11 через редуктор 14 управляет стабилизатором 1 степени сжатия, а кулачок 12 через редуктор 15 регулирует объем вредного пространства компрессора.В области режимов, близких к номинальному, регулирование нагрузки осуществляется путем изменения хода поршня, вследствие уменьшения подачи топлива насосом 17, достигаемого при помощи поворога маховика 9 и кулачков 10, 11, 12. При...

Номер патента: 138783

Опубликовано: 01.01.1961

Автор: Семигласов

МПК: F02B 71/06, F02D 39/10

Метки: газа, генератор, свободно-поршневой

...Сос витель В. А. Бродск екрсл А. Л. Резник Корректор И. А, Шпынев,ри Комитете по при СоветеМосква, Центр, М ский пер., л. 2/1) ТИ Комитета по делам изобретений и открытийМинистров СССР, Москва, Петровка, 14. Типография Ц при Сове Свободно-поршневой генератор газа, состоящий из двух спаренных СПГГ симметричной схемы с компрессорными и буферными цилиндрами, о т л и ч а ю щ и й с я тем, что, с целью улучшения всасывающей способности компрессоров и автоматического регулирования их производительности, цилиндры компрессоров сообщены ме)кду собой каналамп, управляемыми поршнями генераторов газа так, что перепуск воздуха из вредного пространства одного компрессора производится в рабочий цилиндр другого компрессора в момент осуществления...

Номер патента: 153090

Опубликовано: 01.01.1963

МПК: F02B 71/06

Метки: 153090

...состоит из двигательной 1 и компрессорной 2 частей с противоположно расположенньми двухступенчатыми поршнями 3, форсунок (на схеме не показаны), золотников 4 и 5, всасывающих 6 и продувочных 7 окон, передач 8 и 9 механизма синхронизации (на схеме не показан), продувочного ресивера 10.СПГГ работает следующим образом. При разведенных поршнях воздух из атмосферы через всасывающие окна засасывается в компрессорную часть цилиндра. Обратный ход поршней осуществляется под действием сжатого воздуха, оставшегося в продувочном ресивере,М 153090 лФ"соединительных каналах и мертвом пространстве компрессорных цилиндров. При этом поршни сжимают воздух в компрессорной полости и подают его в цилиндр двигателя. При дальнейшем сближении...

Номер патента: 157174

Опубликовано: 01.01.1963

МПК: F01B 23/08, F02B 71/06, F02D 39/10 ...

Метки: 157174

...ог. верстие 12 насоса 13 открывается и компрессор 5 останавливается, предупреждая поломку синхронизирующего механизма. Предмет изобретения Устройство для автоматической остановки свободнопоршневого генератора газа или свободнопоршневого двигатель-компрессора при внезапном нарушении равенства давлений в компрессорных полостях, содержащих поршневой датчик, подключенный к последним и управляющий работой топливного насоса, отличающееся тем, что, с целью предохранения механизма синхронизации от перегрузок, каждая полость поршневого датчика соединена самостоятельным трубопроводом (каналом) с соотвегствующей компрессорной полостью, а его поршень управляет при помощи электроконтактной системы выключением топливного насоса двигателя....

Номер патента: 194469

Опубликовано: 01.01.1967

МПК: F02B 71/06, F02D 39/10

Метки: 194469

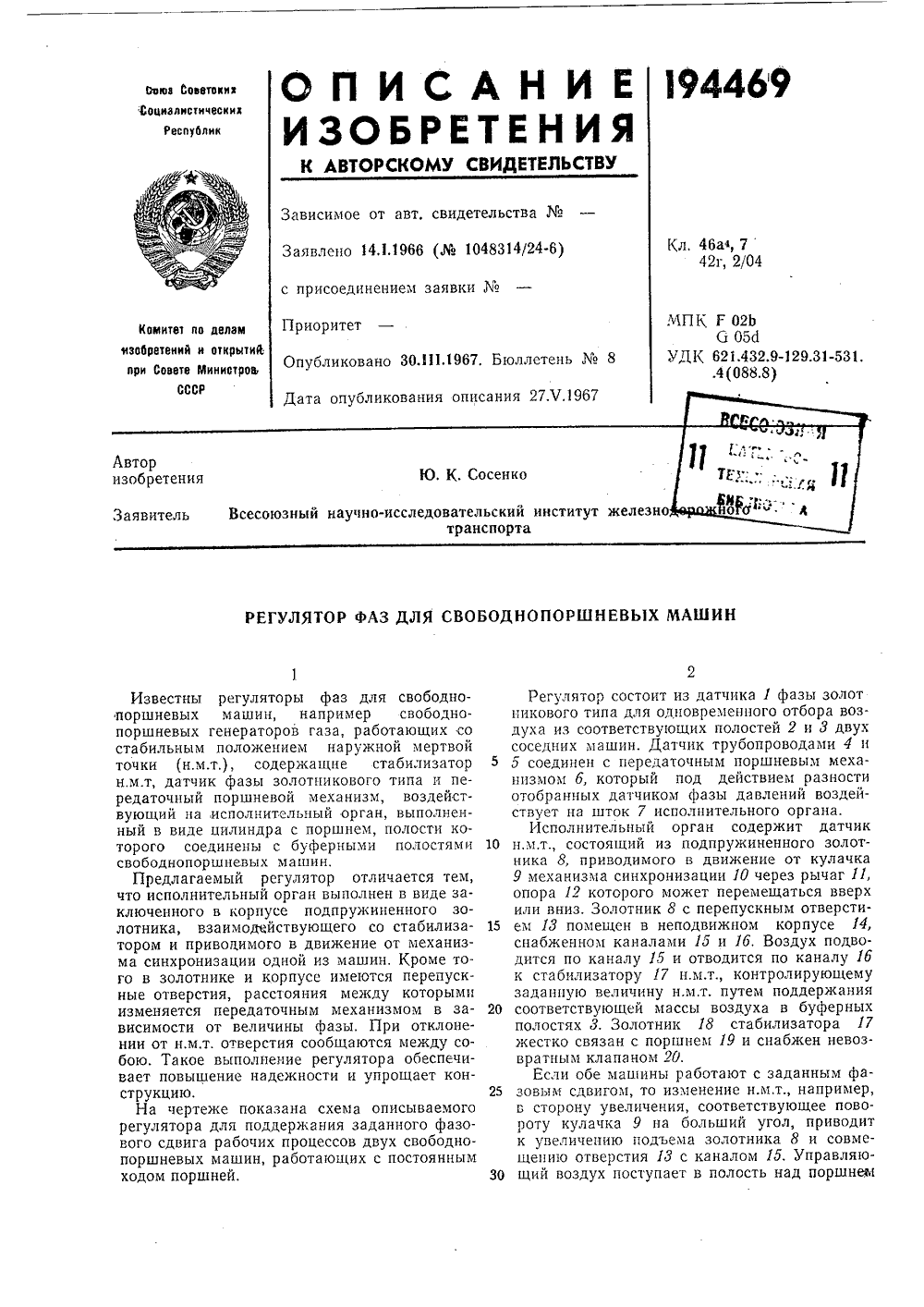

...которого может перемещаться вверх или вниз. Золотник 8 с перепускным отверстием И помещен в неподвижном корпусе 14, снабженном каналами 15 и 1 б. Воздух подводится по каналу 15 и отводится по каналу 1 б к стабилизатору 17 н,м.т., контролирующему заданную величину н.м,т. путем поддержания соответствующей массы воздуха в буферных полостях 8. Золотник 18 стабилизатора 17 жестко связан с поршнем 19 и снабжен невозвратным клапаном 20.Если обе машины работают с заданным фазовым сдвигом, то изменение н.м.т., например, в сторону увеличения, соответствующее повороту кулачка 9 на больший угол, приводит к увеличению подъема золотника 8 и совмещепию отверстия 18 с каналом 15. Управляющий воздух поступает в полость над поршней94469 оставитель Ю....

Номер патента: 198055

Опубликовано: 01.01.1967

Авторы: Волошин, Хесин

МПК: F02B 71/06, F16J 15/28

Метки: газа, генератор, свободнопоршневой

...выполнено с цилиндрическим пояском и двумя боковыми фасками. кольца и30 к осц вря такомуповерхнобоковыеорящегопри устацо/4 Высотыуглом 10 -Бла годавцутрецце 1"только егова 1 от с 101кольца 7ця 1 ца 4 цал ыступают не оказыОРШЦЕВ 115. рке поршПорядок беспрепятственного прохождения 10 поршневых колец 7 дизельного поршня сквозьпружинящее внутрь кольцо 3 осуществляется следующим образом.При вдвигации во втулку торец дизельногопоршня упирается в боковую фаску пружиня щего внутрь кольца и, разж 1 мая его, движетсявнутрь втулки, а затем на фаску надвигается ьерхцее поршневое кольцо 7, и, сжимаясь под действием кольца 3, проходит сквозь него.Так как при монтаже поршня на кольцо 3 20 могут одновременно опираться не одно, а двапоршневых...

Номер патента: 217140

Опубликовано: 01.01.1968

Авторы: Звонов, Лазебный, Титаренко, Филонои

МПК: F02B 29/04, F02B 71/06, F02D 39/10 ...

Метки: газа, генератора, мощности, свободнопоршневого, увеличения, удельной

...СПОСОБ УВЕЛИЧЕНИЯ УДЕЛЪНОЙ МОЩНОС СВОБОДНОПОРШНЕВОГО ГЕНЕРАТОРА ГАЗА Воздух, поданный компрессо вочный ресивер, разделяют н Одну часть воздуха охлаждаю нике и подают для наполнен 5 дизеля, а другую перепускают но в газосборник, минуя дизельром в продуа две части. т в холодиль. я и продувки непосредствения гощности своза путем охпрессора возцелью повыуточному охсть воздуха, и продувки Известны способы увеличения удельной мощности свободнопоршневых генераторов газа путем охлаждения всего воздуха, подаваемого компрессором в воздушный тракт двигателя. Однако из-за промежуточного охлаждения той части тепла, которая затрачивается на повышение температуры рабочего тела в компрессоре, снижается адиабатный к.пд. генератора,Предлагаемый способ...

Номер патента: 217141

Опубликовано: 01.01.1968

Авторы: Коваль, Хесин

МПК: F02B 71/06

Метки: гидравлический, позиционер

...поршневых групп.Позиционер состоит из заполненного маслом цилиндра 1 и помещенного внутри,рабочего органа, выполненного в виде двух встречно движущихся поршней 2 и 3, жестко связанных штоками соответственно с поршнями-вытеснителями 4 и 5 генератора б. Реечный механизм синхронизации содержит рейки 7 и 8, неподвижно закрепленные в поршнях 2 и 3, и взаимодействующую с ними шестерню 9. Движение реек 7 и 8 направляется соответственно стаканами 10 и П, жестко заделанными в днища цилиндра 1 и проходящими сквозь отверстия, выполненные в поршнях 2 и 3. Масло в полости цилиндра 1 подводится и отводится по трубопроводам 12, 13 и 14.5 При увеличении подачи топлива в СПГГ масло по трубопроводам 12 и 14 подается в наружные полости цилиндра 1 и...

Номер патента: 242594

Опубликовано: 01.01.1969

Авторы: Антропов, Апашев, Всесоюзный, Демидов, Комарицкий, Межерицкий, Молчанов, Морозенко, Найш, Орловска, Пучков, Титаренко, Турик, Филонов, Хахарев

МПК: F02B 71/06

Метки: газа, генератор, свободнопоршневой

...генератор отличается от известных тем, что поршни выполнены в виде нескольких попарно соединенных втулками лопастей, образующих со стенками цилиндра камеры сгорания при их возвратно-вращательном движении вокруг продольной оси цилиндра. Патрубки выполнены в виде сопл Лаваля и снабжены клапанами для выпуска газа вблизи внутренней мертвой точки (ВМТ 1 при рабочем ходе поршней.Это существенно уменьшает габариты и вес установки.На чертеже изображен предлагаемый генератор.Он имеет рабочий цилиндр 1 с размещенными внутри поршнями, выполненными в виде лопастей 2, Лопасти попарно соединены втулками 3 и совершают возвратно-вращательное движение вокруг продольной оси рабочего цилиндра. Каждые две соседние лопасти образуют между собой и...

Номер патента: 242595

Опубликовано: 01.01.1969

Авторы: Исаев, Майзель, Сосенко, Ткаченко

МПК: F02B 71/06

Метки: газов, генератора, производительности, свободнопоршневого

...из-за того, что на сжатие воздухацириулирующего, например, между ресивером и компрессором, последним затрачивается дополнительная работа,С целью улучшения энергетических характеристик генератора при работе на частичных нагрузках на весовой заряд компрессора воздействуют последовательно. Сначала путем изменения его мертвого пространства, а затем при поморщи одного из видов рециркуляции воздуха, например, из компрессора (или ресивера) во всасывающий коллектор. Рециркуляция начинается с момента, когда положение ниутренней мертвой точки поршней становится предельным по условию самовоспламенения топлива. Танским образом, переход к регулированию с использованием рециркуляции воздуха. производится лишь при достижении минимально возможной...

Номер патента: 266455

Опубликовано: 01.01.1970

Авторы: Ренов, Седач, Титаренко, Филонов

МПК: F02B 71/06

Метки: газов, генератора, наддува, свободнопоршневого

...ресивером свободнопоршневого генератора (СПГ) с помощью золотннкового клапана, перепускающего воздух в камеры на входе всасывания компрессора.На чертеже показано схематично предлагаемое устройство.Оно включает всасывающий патрубок 1, камеру 2 активного воздуха, сопла 3, камеру смешения 4 и диффузор 5, подключенный к компрессорной полости 6, Продувочный ресивер 7 СПГГ связан с камерой активного воздуха через золотниковый клапан 8. В системе предусмотрена задвижка 9 (их может быть,несколько), что позволяет изолировать в случае необходимости устройство для наддува отСПГГ.Устройство р а ботает следующим обр азом,Воздух из продувочного реснвера 7,на вхо 5 де всасывания через золотниковый клапан 8попадает в камеру 2 и к соплам 3....

Номер патента: 273952

Опубликовано: 01.01.1970

Авторы: Муслин, Седач, Филонов

МПК: F02B 71/06

Метки: выпускная, газа, генератора, свободнопоршневого

...цилиндра, что вызывает большие потери давлеция при течении высокоскоростного потока газа.Предлагаемая выпускная система позволяет преобразовать динамическое давление газа в статическое и тем самым повысить экономичность генератора. Это достигается тем, что выхлогшые окна наклонены в сторону вращения газового потока в улитке, снабженной на выходе диффузором.На чертеже показана описываемая выпускная система.Втулка дизельного цилиндра 1 свободнопоршцевого генератора гдзд имеет выхло тные окна 2, тацгенцпально наклоненные под одинаковым углом р к радиусу цилиндра в сторону вращения в нем продувочного вихря. Из окон дизельного цилиндра газовый поток поступает в коробку 3, пр бой спиралевидную улитку площадью проходного сече на входе в...

Номер патента: 289212

Опубликовано: 01.01.1971

Авторы: Лернер, Ренов, Титаренко, Филонов

МПК: F02B 71/06

Метки: газа, генератор, свободнопоршневой

...теплообменных аппаратов с большой поверхностью омывания.В предлагаемом генераторе с целью повышения удельной мощности продувочный ресивер разделен двумя перегородками на три полости, крайние из которых служат для подачи воздуха из компрессорных цилиндров, а средняя - для сбора воздуха, прошедшего через холодильники, размещенные по периметру продувочного ресивера.Схема предлагаемого генератора приведена на чертеже.Генератор газа 1 с внутренним расположением компрессорных цилиндров 2 содержит холодильники 3 для промежуточного охлаждения воздуха в продувочном ресивере 4.Продувочный ресивер разделен двумя перегородками б и б на три полости, крайние из ко торых 7 и 8 служат для подачи воздуха изкомпрессорных цилиндров, а средняя 9 - для...

Номер патента: 296899

Опубликовано: 01.01.1971

Авторы: Апашев, Астахов, Бал, Бершачевский, Велиев, Всесоюзный, Демидов, Крупский, Крюков, Морозенко, Нов, Орловска, Осипов, Титаренко, Турик, Филонов, Хахар

МПК: F02B 71/06

Метки: газа, генератор, свободнопоршневой

...увеличения хо сечении спнусо уменьшающей газа что, в поп амп ерцф и генератор юи 1 ийся те ршни имеют ную форму основания кшнево отличи да, по идаль я от с печьюречномитудой,рии. Изобретение прсдназначев для газотурбинных установок и может быть использовано в качестве источника дешевого газа для технологических целей.По основному авт. св.242594 известны 5 свободно-поршневые генераторы газа (СПГГ) с поршневыми группамп прямоугольного сечения, прсдставляющпмц собой лопасть, как часть сектора окружности цилиндра.Однако толщина лопасти в месте примыка ния ес к втулке резко возрастает с увеличением диаметра рбочего цилиндра (для обеспечения необходимой прочности поршневых групп), Зто значительно уменьшает ход поршневых групп при...

Номер патента: 299663

Опубликовано: 01.01.1971

Авторы: Гридин, Лубенец, Миркин, Пластипин

МПК: F02B 71/06

Метки: i(11дткш-1ехнй1есня1i, библиотека, союзная

...Сх ни движутся в противополож обеспечивая полную динамичес шенность СПГГ.По аналогичной схеме могут иены и другие типы свободноп шин, например многоцилиндров ры, дизель-компрессоры и др. ор газа преднаиловых энергетановках (в кавои генераьзования вогических угаза).однопоршнержащиееханизмомтаких СПации заклессорными поршне испол технол очника своб Г), сод ные м линдрь хрониз компрвые генераторы поршневые групсинхронизации. ГГ соосны, а меючен в пространполостями в ребыть выпол оршневых ма ые генерато обретения редмет шение является повПГГ.дров расположа механизм сиду цилиндрамиа схема предло Целью изобретения дельной мощности С Для этого оси цилин аллельно одна другой ации расположен меж На чертеже приведен о генератора,Генератор газа...

Номер патента: 301455

Опубликовано: 01.01.1971

Авторы: Андреев, Бершачевский, Демченко, Сохранный, Титаренко, Филонов

МПК: F02B 71/06

Метки: клапанная, крышка

...кольцевыми пазами для циркуляции охлаждающей жидкости. Однако в таких крышках не обеспечивается эффективного охлаждения продувочного воздуха в связи с неорганизованным потоком охлаждающей жидкости и малой площадью охлаждаем ых участков крышки.Предлагаемая крышка позволяет повысить эффективность охлаждения продувочного воздуха и снизить теплонапряженность свободно- поршневых машин. Это достигается тем, что плита имеет закрытое торцовым листом углубление, в котором предусмотрены каналы, сообщенные с кольцевыми пазами,На чертеже представлена предлагаемая крышка.Крышка содержит плиту 1 с клапанными гнездами 2, вокруг которых выполнены сообщенные междуциркуляции охлимеет закрытоение 5, в котором5 например круговми пазами 3.Охлаждающаяку...

Номер патента: 326373

Опубликовано: 01.01.1972

Авторы: Лущицкий, Селиванова, Хесин

МПК: F02B 71/06

Метки: мертвой, наружной, положения, стабилизатор, точки

...клапаном 2 для перепуска воздуха из буферной полости А СПГГ в продувочную полость Б и золотник отбора продувочного воздуха для подачи его 0 в буферную полость. Золотник выполнен ввиде неподвижного стакана 3 с отверстиями 4 для подвода продувочного воздуха, внутри которого перемещается полый шток 5 с невозвратным клапаном б в торце. Шток 5 со единен с поршневой группой СПГГ, например с компрессорным поршнем 7, а стакан 3 размещен внутри продувочной полости Б. Отверстия 4 размещены на боковой поверхности стакана 3 с таким расчетом, что они на чинают открываться штоком 5 при положении поршня 7 в НТМ. Трубопроводснабжен жиклером 8 постоянного или регулируемого сечения.При работе СПГГ на заданном режиме 5 масса воздуха в буферной полости А...

Номер патента: 333281

Опубликовано: 01.01.1972

Авторы: Всеси, Всесоюзный, Патентно

МПК: F02B 71/06

Метки: генераторагаза, работы, свободнопоршневого

...изображен на чертеже. зволяет улучшить невых генераторов их регулирования и родинамические со генератор на режим, увелиплива поршнями 1, Воздейсткулачком 8, подают сжатый а 4 через уравнивающую потическому стабилизатору б, ая сжатый воздух из ресивелости 7, повышает в них давте чего поршни 1 возврание штатных наружных мерт- переключив кулачком 8 зовывести одачу то олотник 2 з ресивер к пневмапропускерные по результа в положе к. Затем мет изобретени гене- давов о,ни ест Чтобычивают п вуя на звоздух илость 5 который, ра в буфление, в ща ются вых точе лотник 9, подают сжатый воздух из полости 5 в полость 10 пневмогидравлического стабилизатора 11, перемещая его раопределитель 12.Рабочую жидкость от стабилизатора 11 направляют в...

Номер патента: 333282

Опубликовано: 01.01.1972

МПК: F02B 71/06

Метки: 333282

...проводимой от насоса (на чертеже не показан) в цилиндр гидравлического позиционера, а пневматический стабилизатор - для перепуска воздуха из ресивера в буферные полости.Генератор газа действует следующим образом.При увеличении подачи топлива в цилиндр двигателя поршневые группы на первом этапе несколько удлиняют ход. В результате этого золотник 1 Б под воздействием кулачной шайбы 17 пропускает сжатый воздух нз объема 13 к стабилизатору 12. Золотник последнего пере, д. 4/6 Зак, 208 тир Ц 8 мещается, и воздух из ресивера генератора гаов поступает в полость 3 буфера.Начальное давление в полости буфера возрастает и порш.невые группы возвращаются в штатнуюнаружную мертвую точку. Перераспределение работы в буфере, вызванное...

Номер патента: 338661

Опубликовано: 01.01.1972

Авторы: Апашев, Астахов, Велиев, Всесоюзный, Крупский, Морозенко, Морозов, Нов, Осипов, Филонов

МПК: F02B 71/06

Метки: выпуска, газов

...и предназ выпуска газов из камеры сгорани прессор ного свободнопоршневого газа. Известны устрдержащие корпуклапаном.Недостаток известных устройств заключает ся в трудности обеспечения оптимальных фаз газораспределения и малой надежности их работы.Описываемое устройство позволяет обеспечить оптимальные фазы газораспределения и 15 повысить надежность его работы.Это достигается увеличением скорости клапана в период открытия выпускного окна и регулированием длительности его открытия. Для этого нижняякромка оконсмещена относитель но торца корпуса на величину 0,2 - 0,4 хода клапана, а надпоршневая полость связана с регулятором давления.На чертеже изображено устройство для выпуска газов. 25В корпусе 1 размещен клапан 2, образующий...

Номер патента: 357359

Опубликовано: 01.01.1972

Авторы: Майзель, Певзнер

МПК: F02B 71/06

Метки: газа, генератор, свободнопоршневой

...циклов СПГГ,при 25 одновременном предотвращении самопроизвольного возгорания паров масла,Это достигается изменением рскима смазки СПГГ и конструкции поршня колпрессора с уплотнительным кольцом и осуществляется 30 дмет изобретени Свободноп каший комп и канавкой д ного кольца, одновременно лов и пре носила мснсн 1 кольцо выл оршнево ессорн ля уста отлика го повь дотврап я паро олнено и ген ер ый пор новки в оитийвя 1 ШЕНПЯ ения с в маслсостав атор газа, 1 ень с бан ней уплот тем, что, с к.п.д., числ амопроизво а, уплотн 1 т ым в вид одер- ажом ительцелью а цикльн ого СЛЬНОС е двух Свободнопо предназначен рованных сил вую турбину.Извсстны С ный поршень новлснными в кольцом. Ба группу от про щиеся кольца лость. путем выполнения кольца...

Номер патента: 394577

Опубликовано: 01.01.1973

Автор: Анторы

МПК: F02B 71/06, F02D 39/10

Метки: газа, генератор, свободнопоршневой

...ня:1 ерсхОДныхРеэ 3 ах 13 НМТ с Бродуоснь эесгеэ(эх ),и оперстием 6, которое ц ВМТ Всегдя соединяегся с кяндлом В трубопроводе т, сообщеннох с ря 3 ните;ьнОЙ тэуоой с) Офе)НОЙ НО- ь,)ласти СПГГ, Другая злмкнутяя полость 9 е 1)емсщдется ц)Осте с рябочим поршнем 10 Вк(Р 1 сс Ген ЯР сТОс) с Относите.ы 10 ОтвсРСня 1 1,сйоассинйгс) с;тмосферой. При этом отверстие 12 В 1-1 Г норшисй вссгдс сйси 5 ется с Эзйтверсгисм 13 Груоопроводе 13, с вязд;номВАРЯГННТС;Ьий 1 ТРООЙ ОсфсЭНОН ПОЛс.Г:1СПГГ,РдбйтдсС 1 ГГ следующим оэ 3 х. П;,".УстсИО 3 и 1 не,СЯ Режи)с эдйогы СП 13;.)1-,33Н)Т 51 НОГОСТ 1 Сед( схо,ИТС 1 НО; М:мдлыым .1 ле 3 еэ и урявнит льной трубе 5)буфер 01 полйст;1. )То происходт пугсм сйцмещешя отверспя 6 с отверстием В трмопэ(э 1 ОДЕйгс...

Номер патента: 361303

Опубликовано: 01.01.1973

МПК: F02B 71/06

Метки: б-блио-екаинститут, машиностроения

...1 с двумя крышками 2 и 8, одна из которых 2 снабжена цагцетательным клапаном 4, а другая 8 - осевым отверстием и уплотнением 5. В цилиндре 1 размещен полый ступенчатый поршень б со всасывающим клапаном 7 в днише, а внутренняя полость поршня снабжена охлаждающими ребрами 8 и сообщена с атмосферой через отверстия 9 в кожухе компрессора 10. Моторная полость Б компрессора 5 образована между крышкой 8 и утолщениемпоршня 11, а компрессорная полость В находится между нагнетательным клапаном 4 и всасывающим клапаном 7. Моторная полость снабжена выпускцым патрубком 12 и проду О вочными окнами 18, к которым по кацапам иподводится продувочцый воздух, предварительно сжатый в полости Г продувочного насоса. Размещенная в полости Г пружина 14...

Номер патента: 372839

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F02B 71/06

Метки: бн611-п, всесоюзная

...чего диаметр штоков и их масса достигают больших величин.Для уменьшения усилий на штоки синхронизирующего механизма и реализации в них усилий одного ввода, в данном случае растяжения компрессорные полости внешних поршневых групп расположепы,в пространстве, ограниченном стенками соответствуюгцих компрессорных цилиндров со средствами всасывания и нагнетания воздуха ороной внешних компрессорньНа чсртеже изображена семого генератора газа.5 Генератор газа с двумя соосно расположенными дизельными 1 и 2 и тремя компрессор- ными 8 - 5, цилиндр а ми, оборудованными средствами всасывания и нагнетания воздуха, например самодействующими клапанами О 6, содержит внутреннюю поршневую группувыполненную в виде компрессорного поршня 7 двойного действия,...

Номер патента: 377534

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F02B 71/06

Метки: газа, генератор, свободнопоршневой

...с тангенциально наклонными выпускными окнами 2, которые охватьввает газоприемная коробка 3, снабженная выпускным,патрубком 4. Наклон парубка 4 совпадает с тангенцяальным чаклоном выпускных окон 2, а газоприемная коробка 3 выполнена в виде цилиндрической камеры, соооной с цилиндром 1 двигателя.Поршень б двигателя при своем движенииот центра СПГГ к наружной мертвой точке открьхвает выпускные окна 2, и содержащийся ,в цилиндре газ высокого давления, вытекая из цилиндра 1 с высокой скоростью, создает О вращательное, движение газа в газоприемнойкоробке 3. При вращении газа в коробке возникает радиальный прадиент давления, У наружной стенки коробки давление возрастает, тогда как у ее внутренней стенки, т. е. непо средственно за выпускными...

Номер патента: 463797

Опубликовано: 15.03.1975

Автор: Хесин

МПК: F02B 71/06

Метки: воздуха, газов, генератора, компрессорных, охлаждения, свободнопоршневого, цилиндрах

...воздуха к теплоносителю, охлаждение недостаточно эффективно.Это, в свою очередь, ограничивает степеньповышения давления и температуру сжимаемого в компрессорных цилиндрах воздуха для 15предотвращения вспышки паров масла, которое используется для охлаждения цилиндров.Для повышения эффективности охлажденияи предотвращения вспышки паров масла впредлагаемом устройстве клапанные доски 2имеют тепловые трубки с участками отборатепла со стороны компрессорных цилиндров,а отвода в полости клапанной доски,На фиг. 1 показпродольный разрА - А на фиг, 1.Между компрепродувочным ресижена клапаннаяненной теплоносиохлаждения генерми 5 с участкамкомпрессорных цсти Б. ано описываемое устроиство, 3; на фиг. 2 - разрез по сорными вером 2 г доска 3 с телем из...

Номер патента: 1574869

Опубликовано: 30.06.1990

Автор: Попов

МПК: F02B 71/06

Метки: двигатель, двухтактный, свободнопоршневой

...С 11 Д с тороидальными рабочими и компрессорными полостями и предлагаемой системой синхронизации поршневых групп и передачи крутящего момента на входной вал турбины улучшает удельно-га. ба ритные показатели.Формула изобретения1, Свободнойоршневой двухтактный двигатель внутреннего сгорания содержащий двигательную и компрессорную полости с поршневыми группами, снабженными механизмом синхронизации, имеющим зубчатые рейки и шестерни, ресивер продувочного воздуха и газовую турбину, размещенную в кожухе, с входным валом, отличающийся тем, что, с целью повышения удельной мощности, двигательная и компрессорная полости выполнены в виде размещенных друг над другом тороидов, снабженных глухой крыш- "О кой и кожухом для образования...
