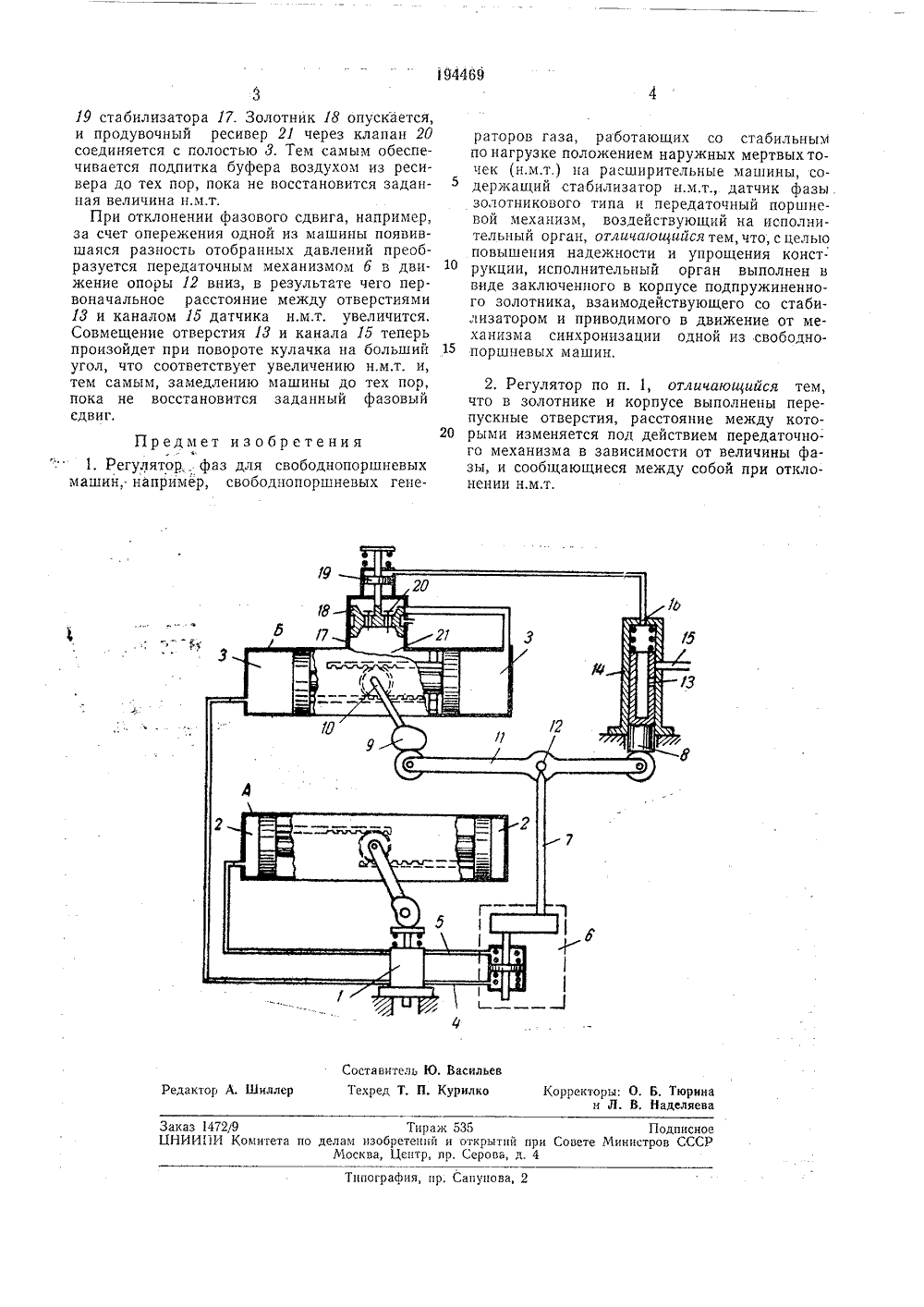

О П И С А Н И Е 194469ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Оова Советских Социалистических Республикиорите Комитет по деломзобретений и открытийпри Совете Министров публиковано 30,111.1967, Бюллетень8 ГУЛЯТОР фАЗ ДЛЯ СВОБОДНОПОРШНЕВЫХ МА о- ом3 1Известны регуляторы фаз для свободнопоршневых машин, например свободнопоршневых генераторов газа, работающих состабильным положением наружной мертвойточки (н.м.т.), содержащие стабилизаторн,м.т, датчик фазы золотникового типа и передаточный поршневой механизм, воздействующий на исполнительный орган, выполненный в виде цилиндра с поршнем, полости которого соединены с буферными полостями 10свободнопоршневых машин,Предлагаемый регулятор отличается тем,что исполнительный орган выполнен в виде заключенного в корпусе подпружиненного золотника, взаимодействующего со стабилизатором и приводимого в движение от механизма синхронизации одной из машин. Кроме того в золотнике и корпусе имеются перепускные отверстия, расстояния между которымиизменяется передаточным механизмом в зависимости от величины фазы, При отклонении от н.м.т. отверстия сообщаются между собою. Такое выполнение регулятора обеспечивает повышение надежности и упрощает конструкцию, 2На чертеже показана схема описываемогорегулятора для поддержания заданного фазвого сдвига рабочих процессов двух свободнпоршневых машин, работающих с постоянныходом поршней. Регулятор состоит из датчика 1 фазы золот пикового типа для одновременного отбора воздуха из соответствующих полостей 2 и 8 двух соседних машин. Датчик трубопроводами 4 и 5 соединен с передаточным поршневым механизмом б, который под действием разности отобранных датчиком фазы давлений воздействует на шток 7 исполнительного органа.Исполнительный орган содержит датчик н.м,т., состоящий из подпружиненного золотника 8, приводимого в движение от кулачка 9 механизма синхронизации 10 через рычаг 11, опора 12 которого может перемещаться вверх или вниз. Золотник 8 с перепускным отверстием И помещен в неподвижном корпусе 14, снабженном каналами 15 и 1 б. Воздух подводится по каналу 15 и отводится по каналу 1 б к стабилизатору 17 н,м.т., контролирующему заданную величину н.м,т. путем поддержания соответствующей массы воздуха в буферных полостях 8. Золотник 18 стабилизатора 17 жестко связан с поршнем 19 и снабжен невозвратным клапаном 20.Если обе машины работают с заданным фазовым сдвигом, то изменение н.м.т., например, в сторону увеличения, соответствующее повороту кулачка 9 на больший угол, приводит к увеличению подъема золотника 8 и совмещепию отверстия 18 с каналом 15. Управляющий воздух поступает в полость над поршней94469 оставитель Ю. ВасильевТехред Т. П. Курилко Корректоры О. Б Тюрини Л, В, Наделяев Редактор А. Ши каз 1472/9 Тираж 535 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова,19 стабилизатора 17. Золотник 18 опускается, и продувочный ресивер 21 через клапан 20 соединяется с полостью 3. Тем самым обеспечивается подпитка буфера воздухом из ресивера до тех пор, пока не восстановится заданная величина н.м.т.При отклонении фазового сдвига, например, за счет опережения одной из машины появившаяся разность отобранных давлений преобразуется передаточным механизмом 6 в движение опоры 12 вниз, в результате чего первоначальное расстояние между отверстиями И и каналом 1 о датчика н.м,т. увеличится. Совмещение отверстия 13 и канала 15 теперь произойдет при повороте кулачка на больший угол, что соответствует увеличению н.м,т. и, тем самым, замедлению машины до тех пор, пока не восстановится заданный фазовый сдвиг. Предмет изобретения1. Регулятор, фаз для свободнопоршневых машин, например, свободнопоршневых генераторов газа, работающих со стабильным по нагрузке положением наружных мертвых точек (н,м.т,) на расширительные машины, содержащий стабилизатор н.м.т., датчик фазы золотникового типа и передаточный поршневой механизм, воздействующий на исполнительный орган, отличающийся тем, что, с целью повышения надежности и упрощения конструкции, исполнительный орган выполнен в виде заключенного в корпусе подпружиненного золотника, взаимодействующего со стабилизатором и приводимого в движение от механизма синхронизации одной из свободноТ 5 поршневых машин,2. Регулятор по п. 1, отличающийся тем,что в золотнике и корпусе выполнены перепускные отверстия, расстояние между кото рыми изменяется под действием передаточного механизма в зависимости от величины фазы, и сообщающиеся между собой при отклонении н,м.т.
