Номер патента: 1571281

Опубликовано: 15.06.1990

Авторы: Громов, Ковылянский, Михайлова, Смирнов, Старостенко

МПК: F01K 17/02

Метки: дальнего, замкнутая, теплоснабжения

...16 и направляется в реактор 1 крекинга. В последнем к аммиаку подводится тепло от источника тепла. За счет этого температура аммиака поднимается до температуры реакции разложения и осуществляется крекинг аммиака за счет энергии источника теплоты. Продукты крекинга, смесь азота и водорода охлаждают в теплообменниках 16 и 17 и сжимают в компрессоре 5 транспорта смеси. Затем смесь охлаждают в теплообменнике 18 и по магистрали 4 направляют в район потребителя тепла при температуре окружающей среды. При этом транспортировку смеси возможно осуществлять на большие расстояния без потери энергии, заключенной в азотоводородной смеси в химически связа нном виле. 5 10 15 20 25 30 35 В районе потребителей тепла азотоводородная смесь сжимается до...

Номер патента: 1573219

Опубликовано: 23.06.1990

Авторы: Блинов, Гужов, Зданович, Кузнецов, Пакшин, Позгалев

МПК: F01K 13/00, F01K 23/06

Метки: доменного, парогазовая, производства

...дутья, являющимся одной из поверхностей нагревакотла-утилиэатора 4, и далее воздухонагревателем 11 доменной печи 12,Газопровод 13 соединяет доменнуюпечь 12 с установкой 14 сухой газоочистки и дроссельной группой 15,Камера 9 соединена с подогревателем 16 воздуха для горения и воздухонагревателем 11, которые в своюочередь сообщены по продуктам сгорания с турбодетандером 17. Гурбодетандер 17, паровая турбина 5 и газоваятурбина 3 служат для привода электрогенераторов 18 и 19 соответственно.Воздухонагреватель 11 сообщен такжечерез трубопровод 20 с входом компрессора 7 доменных газов и черезтрубопровод 21 с выходом подогреватели 10,Парогазовая установка для домен"ного производства работает следующим образом,ФНаружный воздух сжимают в...

Номер патента: 1573220

Опубликовано: 23.06.1990

Автор: Шупарский

МПК: F01K 13/00, F01K 23/06

Метки: газификацией, комбинированная, парогазовая, твердого, топлива

...давления соответственно,Выход 34 питательнога насоса высокого давления соединен с парогенератором 4 высокого давления, выход 35 питательного насоса 32 низкого давления соединен с парогенератором 5 низк ого давления, Привод компр ессор ов3,18,20 и 28 осуществляется от электродвигателей 36 - 39 соответственно,Установка работает следующим образом,В газиМкатор 1 поступает твердоетопливо по линии 14. Газийикация топлива происходит под давлением в средекислорода и диоксида углерода, которыепоступают в газиАикатор 1 иэ кислородного компрессора 3 и дополнительной теплообменной поверхности 27 котла-утилизатора 10. физическая теплота неочищенного газа используется впарогенераторах 4 и 5 для выработкипара и для подогрева очищенного газа...

Номер патента: 1573221

Опубликовано: 23.06.1990

Авторы: Власов, Грикевич, Грислис, Хлебалин

МПК: F01K 17/00

Метки: теплофикационная, энергетическая

...подогреватели 8 и 10 высокого и низкого давления и деаэратор 9. Сетевая вода, нагретая в сетевых подогревателях 13, подается по теплойикационному контуру к потребителю 11 тепла. В первой и второй ступенях 18 и 19 подогревателя нагревается вода, откачиваемая из грунтового водоносного пласта 17 по скважине 16. Нагретая грунтовая вода по скважине 15 вновь закачивается в грунтовой пласт и аккумулируется в нем.В период увеличения электронагрузок пар, вырабатываемый в парогенераторе 1, полностью расширяется в турбине 2 и поступает в конденсатор 6. При этом задвижки 23-26 закрыты и дар из отборов 3 и 5 турбины не поступает в сетевые подогреватели 13, подогреватель грунтовой воды и потребитель 4 пара, Теплоснабжение потребителя 11 тепла...

Номер патента: 1574838

Опубликовано: 30.06.1990

Авторы: Бакурадзе, Воропаев, Камнев, Хаимов, Храбров

МПК: F01D 25/08, F01K 17/00

Метки: теплофикационная, турбина

...9,примыкающая к нижней кромке решетки 8и образующая вместе с ней и ближайшими стенками паровпускной камеры 7 общуюзону влагоотделения, имеющую в нижнейчасти дренажный отвод 10,Работу теплофикационной турбины осуществляют следующим образом.П ри переводе турбины в режим теплофикации с полным отбором пара регулирующие органы 2 закрываются и пар изцилиндра среднего давления направляется всетевой подогреватель. Часть пара по ресиверу 1 через регулирующий орган 4 поступает в байпасный трубопровод 3, гдеувлажняется в пароохладителе 5 и направляется через влагоотделитель 6 в паровпускную камеру 7. Движущийся с большойскоростью влажный пар ударяет в сепарирующую решетку 8, где в результатеинерционных эффектов происходит отделениеот пара...

Номер патента: 1574841

Опубликовано: 30.06.1990

Авторы: Антонов, Бененсон, Кудрявый, Куличихин, Ломакин, Марков, Тажиев

МПК: F01K 17/02

Метки: многоцилиндровой, работы, теплофикационной, турбоустановки

...специальное устройство 16, в которое для снижения температуры охлаждающего пара из паровпуска ЦНД 3 подают конденсат по трубопроводу 17 с запор ны м орга ном 18.Способ реализуют следующим образом.Перед переходом теплофикационной турбоустановки из конденсационного режима в теплофикационный с максимальным отбором паря на теплофикацию открывают запорный орган 5 в трубопроводе 14 подачи1574841 10 Формула изобретения Составитель 1 О. РадинРедактор О. Спесивых Техред А. Кравчук Корректор О. ЦиплеЗаказ 1768 Тираж 428 ПодписноеВНИИПИ Государственного комитета по изооретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 охлаждающего пара,...

Номер патента: 1574842

Опубликовано: 30.06.1990

Авторы: Богачко, Булавкин, Затуловский, Ильченко, Каекин, Ремизов, Соколов

МПК: F01K 13/00, F01K 17/04

Метки: паротурбинная

...- 29. На дополнительном трубопроводе 22, трубопроводах 19, 20 и 26 установлена запорная арматура 30 - 34, а на сливном циркуляционном водоводе 15 - запорная арматура 35 и Зб.Г 1 аротурбинная установка работает следующим образом.10 15 20 25 30 35 4045 В режиме ухудшенного вакуума горячая вода после конденсаторов 13 вспомогательных турбин 11 может быть накоплена в тепловом аккумуляторе 23, а теплая вода в тепловом аккумуляторе 24 с тем, чтобы использовать эту воду в режимах нормальной нагрузки паросиловой установки. Горячая вода может быть использована в том же ВВП 18, а теплая, например, для подпитки теплосети (на чертеже не показано) или для любых других нужд паросиловой установки и тепловой электростанции. Запорная арматура 29...

Номер патента: 1574843

Опубликовано: 30.06.1990

Автор: Кожемякин

МПК: F01K 27/00

Метки: преобразования, тепловой, энергии

...размещен на верхнем уровне окружающей среды с высокими температурами и подсоединен к последней по греощему теплоносителю. Также система может содержать турбогенератор 13 помещенный в паропровод 5 (фиг. 2),Система преобразования тепловой энергии работает следующим образом.Электропроводное жидкое рабочее тело под напором гидростатического столба стекает вниз из пространства 2 емкости 1 по опускному каналу 9 и поступает в охлади- тель 10, в котором охлаждается за счет отвода тепла в нижние слои окружающей среды с низкими температурами. Далее электропроводное рабочее тело направляется в охлаждающую поверхность конденсатора 4, где воспринимает тепло конденсации низко- кипящего рабочего тела, Затем э.пектропроводное рабочее те.по нагревается в...

Номер патента: 1576692

Опубликовано: 07.07.1990

Авторы: Котов, Литеров, Лоринов, Сушко

МПК: F01K 13/02, F28B 9/06

Метки: металлургического, производства, работы, установки, энергетической

...производо тела в источв турбине с пов охладителе итеплоносителяотличающ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Украинский государственный институт по проектированию металлургических заводов(56) Авторское свидетельство СССР М 1048287, кл, Р 01 К 13/ООУ 28 В 9/06, 1982. (54) СПОСОБ РАБОТЫ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ МЕТАЛЛУРГИЧЕСКОГО ПРО- ИЗВОДСТВА Изобретение относится к металлургической теплоэнергетике, а именно к теплоэнергетическим установкам металлургической промышленности, и может быть использовано для повышения эффективности работы энергетических установок черной и цветной металлургии.Целью изобретения является повышение экономичности путем охлаждения промежуточного теплоносителя,На чертеже представлена...

Номер патента: 1578368

Опубликовано: 15.07.1990

Авторы: Барановская, Моисеев, Семенюк

МПК: F01K 13/00, F01K 23/00

Метки: энргетическая

...линией21 подпитки, К паровой турбине 17 подключена нагрузка 22, например электрическийгенератор.Энергетическая установка работаетследующим образом.Из компрессора 2 нагретый при сжатиивоздух подают в первую ступень 3 контактного теплообменника, где воздух увлакняют испаря ющейся водой и охлаждают смесьдо состояния насыщения. Далее нагретуювоздушно-паровую смесь перегревает впервой ступени 5 теплообменника-утилиза 40 50 55 5 10 15 20 25 30 35 тора и подают во вторую ступень 4 контактного теплообменника, где подвергают дальнейшему увлажнению с охлаждением до температуры насыщения, при которой смесь подают в камеРу 6 сгорания, куда по патрубку 11 поступает топливо.Рабочее тело - продукты сгорания топлива после камеры 6 сгорания с...

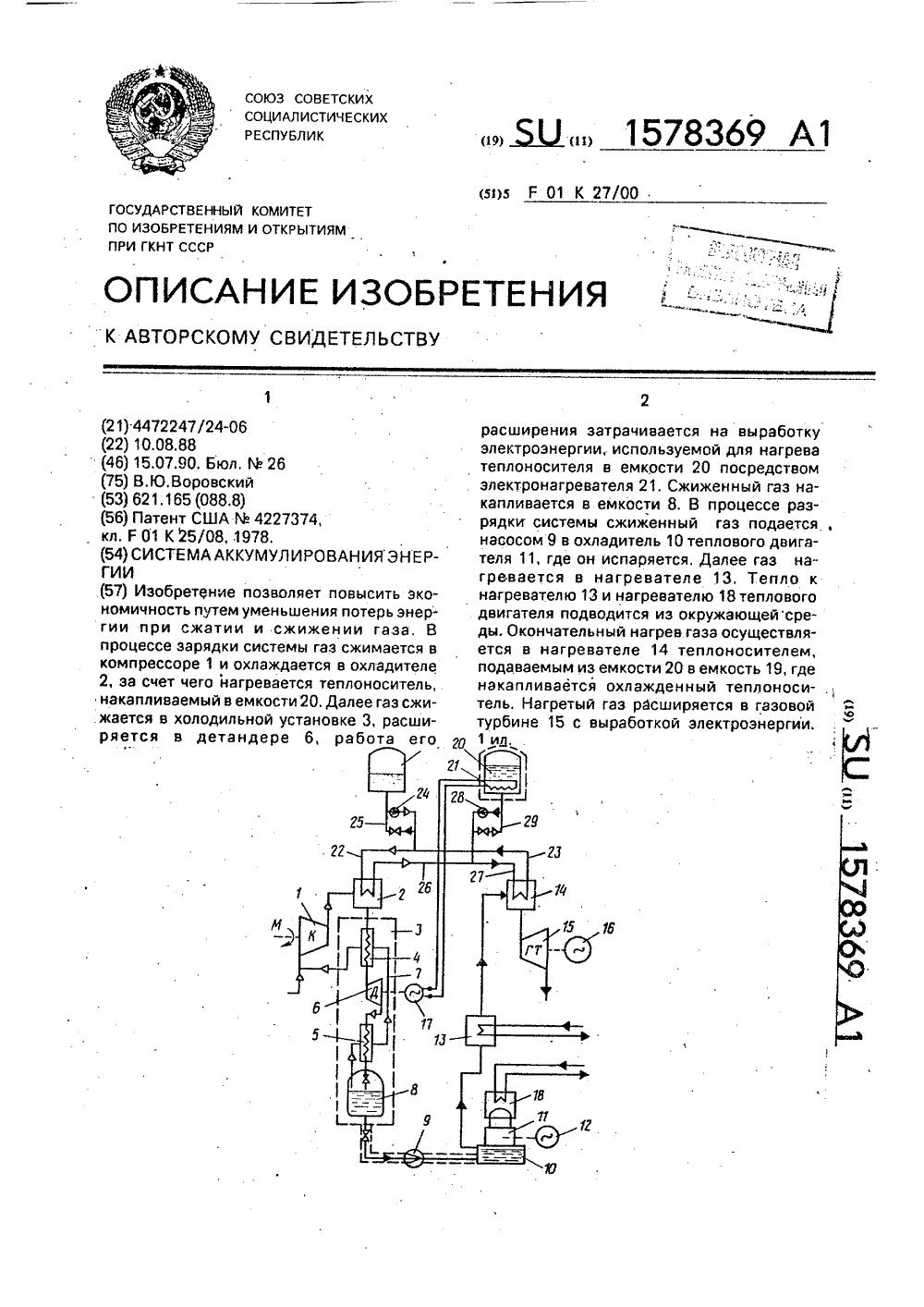

Номер патента: 1578369

Опубликовано: 15.07.1990

Автор: Воровский

МПК: F01K 27/00

Метки: аккумулирования, энергии

...подключенного к электрогенератору 17 детандера 6, При этом трубопровод 22 подвода теплоносителя охладителя 2 и трубопровод 23 отвода теплоносителя дополнительного нагревателя 14 подключены через насос 24 с обводным трубопроводом 25 к емкости 19, а трубопровод 26 отвода теплоносителя охладителя 2 к трубопроводу 27 подвода теплоносителя дополнительного нагревателя14 подключены через насос 28 с обводным трубопроводом 29 к емкости 20, Трубопроводы 26, 27 и тракт газа междуемкостью 8 сжиженного газа и охладителем 10 тепло- изолированы.Система аккумулирования энергии работает следующим образом.В процессе зарядки энергию, подводимую от внешнего источника, аккумулируют путем сжатия в компрессоре газа, например атмосферного воздуха,...

Номер патента: 1580038

Опубликовано: 23.07.1990

Автор: Кусков

МПК: F01K 7/34

Метки: работы, режимом, турбоустановки

...12.При снижении энергетической мощности энергоблока давления греющего пара в регегеративных отборах турбины снижается пропорционально снижению мощности, что вызывает соответствующее снижение температуры и энтальпии питательной воды за верхнимм регенеративным подогревателем и уменьшает расход пара к подогревателю. Для снижения электрической мощности энергоблока при заданном по условиям надежности котла расходе питательной воды, не закрывая задвижку 9, открывают задвижки 13 и4 на линии 11 подвода пара из кот 5 10 15 20 г 5 30 35 40 45 50 ла 1 в верхний регенеративный подогреватель 6 и поддерживают регулирующим клапаном 1 О давление греющего пара в подогревателе 6 на уровне номинального значения.Как только давление в подогревателе 6...

Номер патента: 1580039

Опубликовано: 23.07.1990

Авторы: Бартош, Джус, Сорокин, Шерстюк

МПК: F01K 13/00

Метки: железнодорожного, предприятий, теплоснабжения, транспорта

...транспорта работает следующим образом.11 ар, генерируемый в паровом котле 1, направляется по паропроводам 29 в термокомпрессоры 3 и 24, где используется в качестве рабочей среды. В струйном термокомпрессоре 3 рабочий пар инжектирует и сжимает пар низкого давления, получаемый в водяном испарителе 23 при давлении ниже атмосферного за счет подвода тепла от сточных вод, накапливаемых в аккумуляторе 18. Сжатый в термокомпрессоре 3 пар направляется технологическому потребителю 5 пара, которым может быть моечная машина. В термокомпрессоре 24 рабочий пар из котла 1 инжектирует и сжимает пар, поступающий из дистиллятора 8 через патрубки 9 и 26. Сжатый пар из термокомпрессора 24 подается в поверхность 10 нагрева, в которой он отдает...

Номер патента: 1583645

Опубликовано: 07.08.1990

Авторы: Бураков, Кленов, Лапина, Святов

МПК: F01K 13/00

Метки: энергетическая

...влаги и перегрева пар с выхода сепаратора-пароперегреваггеля 5 поступает в цилиндр 6 низкого давления турбины, где также осуществляется переход части его энергии в механическую энергию вращения ротора турбины. С выхода цилиндра 6 низкого давления турбины отработанный пар конденсируется в конденсаторе 7, откуда конденсат подается кондепсатным насосом 8 на вход системы 9 регенерации турбины, с выхода которой питательнаявода поступает в парогенератор . Задвижки 10 и 17 закрыты, цилиндры 13 и 14 пиковой турбины не ра" ботают. Одновременно осуществляется заряд высокотемпературного аккумулятора 12 тепла. При этом теплоноситель от внешнего энергетического источника прокачивается по трубопроводам 18 заряда аккумулятора;В пиковом режиме...

Номер патента: 1590562

Опубликовано: 07.09.1990

Авторы: Дыскин, Миндрин

МПК: F01D 25/10, F01K 13/00

Метки: консервации, турбины

...разделения (КЭР) вихревой трубы 9 соединена трубопроводом 11 с ЦВД 1, а холодный конец 12 вихревой трубы 9 трубопроводом 13 через паровое пространство 14 конденсатора 3 сообщен с ЦНД 2. Конденсатор 3 имеет дренажные трубопроводы 15 для отвода газожидкостной смеси, подключенные к влагоотделителю 16, жидкостный трубопровод 17 которого подключен к охлаждающей рубашке 18 КЭР 10 вихревой трубы 9, а воздушный трубопровод 19 на вход вихревой трубы 9. На трубопроводах 5, 6 и 8 установлена запорная арматура 20 - 22, на трубопроводе 23 установлена запорная арматура 24,Способ консервации турбины осуществляют следующим образом.При консервации перекрывают запорную арматуру 20 и 21, открывают арматуру 22 и 24 и по трубопроводу 7 подают...

Номер патента: 1590564

Опубликовано: 07.09.1990

Автор: Семенюк

МПК: F01K 13/00

Метки: станция, тепловая, электрическая

...охлаждающую поверхность 29 и направляемой в ороситель 34 градирни. Часть пара из проточной части турбины 27 отбирается на сетевой подогреватель, в котором нагревается теплоноситель системы теплофикации, направляемый потребителю 36 по прямой магистрали 37 и возвращаемый в подогреватель 35 по обратной магистрали 38. Уходящие продукты сгорания котла 1, работающего на природном газе, поступают в кон Формула изобретения 45 5055 Тепловая электрическая станция, содержащая паровой котел с контактным воздухоподогревателем, имеющим поддон и располо- женные последовательно по ходу воздуха теплообменную поверхность защиты от обмерзания, ороситель первой ступени подогрева и ороситель второй ступени подогрева, подсоединенный к выходному патрубку...

Номер патента: 1590565

Опубликовано: 07.09.1990

Автор: Ващиленко

МПК: F01K 13/02, F02C 1/04

Метки: газотурбинная, контактная

...(не показан). Нагреватель 4 паровоздушной смеси включает воздуходувку 5 нагревателя 4, систему 6 подачи жидкого топлива. Котел-утилизатор 7 имеет сепаратор 8 пара, циркуляционный насос 9 и питательный насос 10. Паровоздушный конденсатор 11 имеет систему охлаждения, например, забортной водой с главным циркуляционным насосом 12, Система регулирования давления на входе в основной компрессор 1 состоит из дополнительного воздушного компрессора 13 и четырех регулирующих органов 14 - 17, Выход котла-утилизатора 7 сообщен трубопроводом 18 с выходом основного компрессора 1. Вход 19 и выход 20 воздуходувки 5 сообщены с атмосферой. Запорный орган 17 сообщен патрубком 21 с атмосферой. Паровоздушный конденсатор 11 по линии 22 через питательный...

Номер патента: 1590566

Опубликовано: 07.09.1990

Авторы: Воропаев, Громов, Куличихин, Плоткин, Радин

МПК: F01K 13/02

Метки: блока, котел-турбина, пуска, энергетического

...системе промперегрева, состоящий из холодного паропровода 5, промежуточного пароперегревателя 6 и горячегопаропровода 7, присоединенного к цилиндру8 среднего давления (ЦСД), который черезперепускной паропровод 9 соединен с цилиндром 10 низкого давления (ЦНД), подключенного к конденсатору 1. К последнему подключены основные эжекторы 12 й 13,входы которых подсоединены к источникупара паропроводами 14 и 15 с запорно-регулирующей арматурой 16 и 17. Датчик 18температуры, установленный на выхлопеЦНД 10, подключен к входу в блок 19 управления, выходы которого подключены кзапорно-регулирующей арматуре 16 и 17.Горячий паропровод 7 соединен с конденсатором 11 трубопроводом 20 с клапаном21 непосредственно перед стопорным клапаном 22 цилиндра 8...

Номер патента: 1590567

Опубликовано: 07.09.1990

Автор: Онищенко

МПК: F01K 17/00

Метки: энергетическая

...воды, подключенную к нему трубопроводом 2 свежего пара паровую турбину 3 с трубопроводами 4 и 5 отборов пара высокого и низкого давлений, расширитель 6 с входом 7 среды, выходом 8 воды и выходом 9 вторичного пара, подсоединенным к трубопроводу 4 отбора пара высокого давления, Установка снабжена также струйным аппаратом 10 с патрубками 11 - 13 рабочей, инжектируемой и сжатой сред, подключенными соответственно к коллектору 1 продувочной воды, трубопроводу 5 отбора пара низкого давления и входу 7 среды расширителя 6. Установка снабжена паропроводами 14 и 15, подсоединенными соответственно к трубопроводам 4 и 5 отборов пара. Энергетическая установка работает следующим образом,Вырабатываемый в паровом котле пар направляется по трубопроводу...

Номер патента: 1590568

Опубликовано: 07.09.1990

Автор: Шарапов

МПК: F01K 17/02

Метки: воды, добавочной, котлов, питательной, подготовки, подпиточной, теплосети

...9, а на выходе - с котлом (не показан). Обессоливающая установка 14 сообщена с вакуумным (атмосферным) деаэратором 15 добавочной питательной воды, а химводоочистка 16 - с вакуумным деаэратором 17 подпиточной воды теплосети 18, Встроенный пучок 19 конденсатора 11 подключен к трубопроводу 20 исходной воды, в который последовательно включены нижний 5 и верхний 8 сетевые подогреватели турбины 2. Обессоливающая установка 4 трубопроводом 21 сообщена с трубопроводом 20 исходной воды за нижним сетевым подогревателем 5, а через водо-водяной подогреватель 22 и трубопровод 23 обессоленной воды - с вакуумным деаэратором 15, который по греющей среде подключен трубопроводом 24 к трубопроводу 25 добавочной питательной воды после верхнего сетевого...

Номер патента: 1590569

Опубликовано: 07.09.1990

Авторы: Коваль, Пономарева, Созонов, Шарапов

МПК: F01K 17/02

Метки: станция, тепловая, электрическая

...к регенеративному отбору 18, предшествующему по ходу пара в турбине 1 отопительным отборам 3. Через ХВО 13 и декарбонизатор 19 трубопровод 12 исходной воды подключен к вакуумному деаэратору (ВД) 20 с трубопроводом 2 отвода подпиточной воды. ТНУ 14 может быть выполнена в воде абсорбционного теплового насоса.Тепловая электростанция работает следующим образом.Обратная сетевая вода, поступающая по обратному сетевому трубопроводу 6, нагревается в сетевых подогревателях 5 и подается по прямому сетевому трубопроводу 7 потребителям (не показаны). Утечка сетевой воды восполняется подпиточной водой, подготавливаемой в ХВО 3, декарбонизаторе 19 и ВД 20, Подогрев исходной воды до 50 С осуществляется в ТНУ 14 и дополнительном подогревателе 15. Для...

Номер патента: 1590570

Опубликовано: 07.09.1990

Авторы: Визерский, Колмановский, Королева

МПК: F01K 17/04

Метки: камера, строительных, тепловой

...ступени подогрева подсоединены к трубопроводу пара паропроводом 9. Калориферы 4 и 5 снабжены конденсатопроводами 10 с конденсатоотводчиками 11. Паропровод 7 снабжен регулируемой задвижкой 12 с сервоприводом, подключенным к регулятору 13, который подсоединен к тахо- метру 14 паровой турбины 3. Паропровод 9 снабжен регулируемой задвижкой 15 с сервоприводом, подключенным к регулятору 16, который подсоединен к термодатчику 17. Последний размещен в воздушном тракте 1 за калориферами 5 по ходу воздуха. Камера содержит также двери 18.Камера для тепловой обработки строительных материалов и изделий работает следующим образом.Контейнеры 6 обрабатываемых материалов и изделий перемещаются в тракте 1 камеры слева направо, проходя через двери 18...

Номер патента: 1213797

Опубликовано: 07.10.1990

Авторы: Бонеско, Бушлер, Иоффе, Левит, Огурцов, Станиславский

МПК: F01K 17/02

Метки: бойлерах, воды, подогрева, сетевой, ступенчатого, теплофикационной, турбины

...эффективнссти способа и выработкидополнительной электроэнер гии в режиме снижения теплозой нагрузкиЧа чертеже представлена схема бойлерной установки теплофикационной турины, реализующей описываемый способ.Бойлерная установка теплофикзционной турбины содержит бойлеры 1, 2 и 3, соединенны линией 4 сетевой воды и питаемые от нерегулируемых отборов 5, б,. 7 пара, которые снабжены задвижками , 9, О. Бойлер 1 соединен с отбором 6 бойлера 2 линией 11, бойлер 2 соединен с отбором 5 пара бойлера 1 линией 2 и с отбором 7 бойлера 3 линией 13бойлер 3 соединен с отбором б бойлера 2 линией 14. На линиях 11-4 . размещены задвижки .5-18 соответственно, Бойлер 3 подключен также к стороннему источнику 19 нара (на" пример к коллектору собственных...

Номер патента: 1603037

Опубликовано: 30.10.1990

Авторы: Баринберг, Демьяненко, Пославский, Тажиев

МПК: F01K 17/00

Метки: работы, теплофикационной, турбоустановки

...давления, которое регистрируется датчиком 4, по сигналу от последнего закрывается запорный орган 8 на трубопроводе 7 и регенеративный теплообменник 6 отключают от отбора турбины. Через закрытые органы 3 осуществляется минимальный пропуск пара в часть 2 низкого давления. Одновременно прекращают каскадный отвод воздуха в теплообменни к 6 с помощью запорного органа 10 на трубопроводе 9 и осуществляют отвод воздуха из теплообменника 6 непосредственно в конденсатор 5 путем открытия запорного органа 12 на трубопроводе 11, при этом открывают запорный орган 29 на трубопроводе 28 для отвода воздуха в конденсатор 5 из последующих регенеративных подогревателей, Затем направляют в регенеративный теплообменник 6 конденсат греющего пара из...

Номер патента: 1603038

Опубликовано: 30.10.1990

Авторы: Качан, Хуссайн

МПК: F01K 23/06

Метки: парогазовая

...8, который включен в рассечку трубопровода 2 подвода газов.Газовая турбина 1 выполнена из частей 15 и 16 высокого и низкого давления, между которыми установлена автономная камера сгорания 17. Вал 18 части 16 низкого давления связан с валом 19 компрессора 4. На трубопроводах 20, 21 и 22 подачи топлива 8 камеры 3, 14 и 17 сгорания установлены регулирующие клапаны 23, 24, 25. Низконапорный перегреватель 7 подключен трубопроводом 26 к коллектору 27 пара, подаваемого от ТЭЦ (на чертеже не показан).В тракт 28 отработавших газов газовой турбины 7 (части 16 низкого давления) после низконапорного парогенератора 7 включен сетевой подогреватель 29, трубопровод 30 горячей воды которого сообщен с термологическим потребителем...

Номер патента: 1612097

Опубликовано: 07.12.1990

Авторы: Демин, Колобков, Красненко, Николаенко, Переверзев

МПК: F01K 13/00

Метки: вторичных, утилизации, энергоресурсов

...отбор 4 с отсечным клапаном 5 - к трубопроводу 6 пароснабжения технологических потреблений. Стопорный и отсечной клапаны 2 и 5 сблокированы по управляющей сигналу. Система также содержит парогенерирующую установку 7 на вторичных энергоресурсах, которая паропроводом 8 подсоединена к отбору 4 и к трубопроводу 6 пароснабжения. Способ утилизации вторичных энергоресурсов реализуется следующим образом.Пар из парогенератора 3 подается через стопорный клапан 2 в паровую турбину 1, где расширяется с совершением полезной работы, Одновременно водяной пар вырабатывается в парогенерирующей установке 7 путем использования вторичных энергетических ресурсов. При этом пар из установки 7 подается по трубопроводу 6 технологическим...

Номер патента: 1612098

Опубликовано: 07.12.1990

Автор: Бакум

МПК: F01K 13/00

Метки: выработки, работы, тепловой, электроэнергии, энергоустановки

...а затем парынаправляют в конденсатор 18, где конденсируют их, сбрасывая теплоту конденсациив окружающую среду, после чего сконден ,сировавшийся хладагент дросселируют н направляют вновь в теплообменник 19. Для привода холодильной машины 12 часть природного газа направляют в газовую турбину 4, на выходе из которой газ имеетдавление, соответствующее давлению смесигаза и воздуха, сжатого в нагнетателе 40,подаваемой в котлоагрегат 2 на сжигание, Газ из турбины 4 направляют в теплообменник 20, встроенный в кристаллизатор 13, для отвода теплоты кристаллизации гидратов, после чего производят довыращивание кристаллов, отводя теплоту гид, ратообразования теплообменником 19. Смесь воды н гидратов выводят нз кристаллнзатора 13 и подают в одну...

Номер патента: 1612099

Опубликовано: 07.12.1990

Авторы: Баграмян, Назарьян, Саргсян, Туршуджян

МПК: F01K 23/04

Метки: теплоэнергетическая

...обраПриродный газ подается по газопроводу высокого давления частично и газопооточную турбину 9, где расширяется до более Йизкого давления с совершением полезной аботы, и частично в эжектор 10 в качестве рабочей среды. При этом за счет эжехти 1 Пования газа из газопровода 8 низкого давления за газопроточной турбиной созда 1 отся пониженное давление и температура Природного газа. Расширившийся в газо- Проточной турбине 9 газ подается в аккумулятор 11 фазового перехода, в хстором Нагревается, охлаждая вещество фазового Перехода. Холод, в аккумуляторе 11 запаСается в течение всего периода работы тепло- энергетической установки, Из эжектора 10 природный газ подается на сжигание в горелочные устройства 2 парогенератора 1. В парогенераторе...

Номер патента: 1613660

Опубликовано: 15.12.1990

Авторы: Бураков, Вирченко, Горбачинский, Иоффе, Кленов, Лернер, Переверзев, Святов

МПК: F01K 13/00, F01K 3/26

Метки: энергетическая

...пар конденсируется в конденсаторе 4, откуда конденсат откачивается конденсатным насосом 5 в тракт 6 и проходит последовательно через подогреватели 7 низкого давления в деаэратор 8, иэ которого питательная вода направляется питательным насосом 9 через подогреватели 10 высокого давления на вход парогенератора 1, Задвижки 14, 19, 21, 24 и регулирующий клапан 20 закрыты, насосы 18 и 23 не работают,В период провала электрической нагрузки на вход тракта 6 системы регенерации насосом 23 через открытую задвижку 24 подается дополнительное количество холодной воды иэ бака 22 холодного конденсата. Полученный таким образом дополнительный поток питательной воды проходит весь тракт 6 системы регенерации и с выхода последнего подогревателя 10...

Номер патента: 1613661

Опубликовано: 15.12.1990

Авторы: Аксенцов, Зайков, Кондратьев, Шапин

МПК: F01K 13/00, F01K 23/06

Метки: парогазовая, утилизационная

...трубопроводом 12 обратной сетевой воды, а вторая по ходу газа ступень 13 - с регенеративным отбором 9 паровой турбины 8. Газоподогреватель 10 выполнен трехступенчатым, причем первая по ходу газз ступень 14 по/4 кгпочена к трубопроводу 1 э циркуляционной воды из конденсатора 16, вторая по ходу газа ступень 17 подключена к трубопроводу 12 обратной сетевой воды до сетевого подогревателя гне показан), а третья по ход, газа ступень 18 - к регенеративному отбору 9 паровой турбины 8,Парогазовая утилизационная установка рабо г;ет следующим образом,Газообразное топг,иво для энергетического котла 4 со среднегодовой температурой 2-10 С перед подачей в котел 4 направляют в газопроводы 1 и 2, один по.ок направляют по газопроводу 2 через дроссель 3,...
