Номер патента: 1460361

Опубликовано: 23.02.1989

Авторы: Акимов, Антропов, Васильев, Суворов

МПК: F01K 17/00

Метки: разгрузки, теплоэлектроцентрали

...сжигания топлива в котел 1 подают по воздушному тракту. 3 горячийвоздух, который последовательно подогревают в основном калорифере 13и воздухоподогревателе 2, Воздух ввоздухоподогревателе 2 греют дымовыми газами из котла 1, которые поступают по газовому тракту 4, Из котла 401 свежий пар по главному паропроводу10 подают в турбину 15, из которой. часть пара подают через линию 1 б теплофикационного отбора к потребителю12 теплоты, а остальную часть - вконденсатор 18, Воздух в основном калорифере 13 подогревается за счеттеплоты отборного пара из линии 14 отбора турбины 15, В часы минимума электрических нагрузок с целью дополнительного снижения электрическей мощности сверх ограниченного условиемдопустимой разгрузки котла 1...

Номер патента: 1460362

Опубликовано: 23.02.1989

Автор: Девочкин

МПК: F01K 23/06, F01K 25/14

Метки: парогазовая, твердом, топливе

...11 выполняются расширяющимисяв верхней части 33,Парогазовая установка работаетследующим образом,Воздух, сжатий в компрессоре 5,подают под решетку топки 4 в количестве, необходимом дпя сжигания полукокса, а остальную его часть подогревают в воздухонагревателе 6, где 25воздух охлаждает низкотемпературныйкипящий слой топки 4, и направляют вкамеру 7 сгорания. В топке 4 кислород поступающего воздуха используетсяполностью, Продукты сгорания (дымовые газы) парогенератора 1 подают вкачестве греющ 1 его агента в термогене. ратор 11, куда по линии 12 подают сушонку твердого топлива. Твердое топливо (уголь, сланцы, торф)-по линии25 подачи твердого топлива направляют в устройство 10 для сушки топливаи далее нагнетателем 19...

Номер патента: 1460554

Опубликовано: 23.02.1989

Автор: Кумыков

МПК: F01K 23/04, F25B 11/00

Метки: теплоэнергетическая

...Раушская наб. д. 4/5, Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина, 101 Изобретение относится к холодильной технике, а точнее к области турбохолодильных установок.Цель изобретения . - повышение эко 5номичности путем использования тепласжатия воздуха.На чертеже представлена .схема теплоэнергетической установки.Предлагаемая установка содержит 10замкнутый циркуляционный контур ивключенные в него насос 1, теплообменник 2, турбину 3, конденсатор 4,ресивер 5, разомкнутый воздушный утилизационный контур и включенные в него фильтр 6, компрессор 7 и турбину 8, расположенные на одном валу снасосом 1, турбиной 3 и двигателемгенератором 9.Теплоэнергетическая установка работает следующим образом,Предварительно...

Номер патента: 1463939

Опубликовано: 07.03.1989

Авторы: Сущих, Шапиро, Эфрос

МПК: F01K 13/02

Метки: отборами, пара, паротурбинной, разгрузки, регулируемыми, теплофикационной, установки

...расход увеличится и будет равен расходу пара через ЗРУ 14 без вентиляционного расхода через ступени ЦСД 7 и ЧНД 9. Изменяя степень открытия ЗРУ 14, РУ 21 и РК 24 можно регулировать потери мощности в обводимых ступенях и мощность вырабатываемую ЦСД 7, При этом необходимо учитывать режим охлаждения ступеней, расположенных между промежуточжми отсеком 16 и выходом ЦСД 7, для чего расход пара через эти ступени и температура (влажность) его на входе в ПО 16 пара должны быть такими, чтобы не допустить чрезмерный нагрев ступеней, Дпя этого используют датчики 32 температуры пара в ступенях ПО 16 на входе и выходе из него, которые в случае чрезмерного увели 1- чения температуры пара в ступеняхСпособ разгрузки теплофикационной15...

Номер патента: 1467222

Опубликовано: 23.03.1989

Авторы: Вирченко, Горбачинский, Иоффе, Лезман, Станиславский

МПК: F01D 17/20, F01K 13/00

Метки: паротурбинная

...15 на трубопроводе )3 подключают сетевой подогреватель 16. Задвижка 15 сблокирована с задвижкой 14 таким образом, чтооткрытие задвижки 15 вызывает закрытие задвижки 14. При этом сетевойподогреватель 16 отсекается от ЦНД 3турбины, давление в нем определяется параметрами сетевой води и пара,поступающего из приводной турбины8, Этим обеспечивается реализациядвухступенчатой схемы подогрева сетевой воды в пределах сетевых подогревателей 16 и 18, подключенных попару к камере 6 одного потенциала.При этом пар на дополнительный сете1-3 дянлее В трубараваде 10 гжается, перепад а рВодной турбнс8 поддерживается пряктчески незменым и ее мощность корректируется понижением регулрующих клапанов 11,При некоторых переходных режимах ряботь:...

Номер патента: 1467225

Опубликовано: 23.03.1989

Авторы: Шкода, Юнг

МПК: F01K 17/02

Метки: маневренная, теплоэлектроцентраль

...ТЭЦ частично сокращают расход сетевой воды через основной подогреватель 4, направив еечерез открытую арматуру 21 и испаритель 14 ТНУ в бак-аккумулятор 7. Тем 40самым вытесняется горячая вода из бака-аккумулятора 7 при открытой запорной арматуре 17 в магистраль 11 прямой сетевой воды и смешивается с не"догретой до расчетной температуры се тевой водой из основного сетевого подогревателя 4, В режиме разгрузки запорно-регулирующая арматура 16, 17 и21 открыта, а 18 и 20 закрыта,Перед поступлением сетевой воды восновной подогреватель 4 она дополнительно нагревается в конденсаторе15 ТНУ и тем самым дополнительно вы"тесняет тепловую нагрузку сетевогоподогревателя 4. При работе ТНУ по-, 55требляется электрическая мощность напривод компрессора 1...

Номер патента: 1469189

Опубликовано: 30.03.1989

Авторы: Громов, Ковылянский, Смирнов, Старостенко, Янков

МПК: F01K 13/00

Метки: теплоснабжения, централизованного

...с образованиемпара вторичного вскипания. Пар изпарогенератора 6 поступает в паровойкомпрессор 9, где сжимается за счет 40 работы электропривода 10 и/или турбопривода 11, При сжатии в компрессоре температура пара повышается и при ми 14 и 15 и подключен к ПГ 6. Конденсаторы 12 и 13 включены в линиюсмешения последовательно по ходусетевой воды иэ М 2 в М 1. Такоевыполнение обеспечивает более полноеиспользование у потребителей потенциала сетевой воды, уменьшение работы приводов парового комгрессора,сокращение теплообменных поверхностей, а в случае отпуска теплоты оттеплофикационных турбин позволяетувеличить выработку электроэнергиииа тепловом потреблении вследствиеснижения т-ры обратной сетевой воды.Выполнение конденсатора 12 за...

Номер патента: 1469190

Опубликовано: 30.03.1989

Авторы: Блумберга, Гривцов, Зариньш, Ильин, Яундалдер

МПК: F01K 17/02, F24H 3/12

Метки: теплофикации

...19, а выход последней - к трубопроводу 10 обратной сетевой воды.Система также может быть снабжена сепаратором 28 влаги, размещенным в кожухе 16 между орошаемой поверхностью 19 и последующей по ходу воздуха секцией 17 нагревателя, и подключенной к баку 20 сбора линией 29 подпитки. На трубопроводе 10 обратной сетевой воды размещен сетевойнасос 30. Система теплофикации работает следующим образом,Выработанный котлом 5 перегретыйпар поступает в цилиндр высокого давления турбины 3, после которой частьего подается в цилиндр низкого давления, а другая часть поступает по трубопроводу 2 отборного пара в сетевой подогреватель 1, из которого конденсат поступает в регенеративный подогреватель 8. После цилиндра низкого давления турбины 3 пар...

Номер патента: 1474288

Опубликовано: 23.04.1989

Авторы: Иванов, Ивашев, Кутахов, Осипенко, Рабинович, Фасхутдинов

МПК: F01K 17/02

Метки: комбинированного, потребителей, тепловых, электрических, энергоснабжения

...или прикрытием регулирующего органа 3 с целью снижения электрической мощности при уменьшении нагрузки электрических потребителей.Работа установки на режиме потребления или накопления теплоты определяется заданной электрической мощностью турбины. Переход с одного режима на другой происходит автоматически. 50 55 5 10 15 20 25 30 35 40 45 Порядок управления регулирующими органами 3 и 4 определяется из условий максимально возможной нагрузки теплофикационных отборов (это обеспечивает наибольшую аккумуляцию теплоты на режиме накопления и минимальный расход накопленной теплоты на режиме потребления) при соблюдении диспетчерского графика по электрической нагрузке турбины и осуществляется следующим образом.При подсоединении источника 17...

Номер патента: 1474289

Опубликовано: 23.04.1989

Авторы: Ганжин, Качан, Шишея

МПК: F01K 17/02

Метки: маневренном, работы, режиме, теплофикационной, установки

...потерь и создания минимальной видимой 2мощности электрическим генератором 9. Пар после ПО 4 поступает в НСП 12, а ЦВД 3 при этом охлаждается как в моторном режиме, например, путем отсоса части пара из камер переднего уплотнения (не показан) на конденсатор или НСП 2.В рассматриваемый период глубокой разгрузки турбины подогрев сетевой воды производится в НСП 12 и затем ВСП 17 (пиковом подогревателе), в который подают редуцированный свежий пар, до температуры 1 превышающей требуемую температурному графику температуру 1 тепловой сети 23. Повышенный подогрев воды в ВСП 17 обеспечивается за счет увеличения средне- логарифмической разности температур между греющим паром и водой, т. е. путем поддержания с помощью регулирующего клапана...

Номер патента: 1474290

Опубликовано: 23.04.1989

Авторы: Гольдштейн, Красавин, Левченко, Прутковский, Тарасов, Христич

МПК: F01K 23/06

Метки: парогазовая

...заполнен конденсатом.Включаются в работу вентилятор 18 ициркуляционный насос 19, при помощи которого осуществляется циркуляция конденсата по замкнутому контуру, включающему в себя газоводяной подогреватель 9 низкого давления, трубопроводы 14 в 17, а также калориферы 13 и 12 высокого и низкого давлении, при этом возможны два варианта работы этого циркуляционного контура,В первом варианте требуется относительно невысокая температура подогрева воздуха, поступающего в котел 2 (около 150 С).Закрываются запорное 22 и дроссельное 23 устройства и конденсат, нагреваясь в газо- водяном подогревателе 9 низкого давления, по трубопроводу 14 через открытую задвижку устройства 21 поступает в калорифер 12 низкого давления, а оттуда, отдав тепло воздуху,...

Номер патента: 1476160

Опубликовано: 30.04.1989

Авторы: Грибов, Комисарчик, Моисеев, Финкельштейн, Эберман

МПК: F01K 17/04

Метки: паротурбинной, работы, теплофикационной, установки

...сетевой воды ре-. гулируется байпасом сетевого подогревателя через клапан 11.В период работы установки, когда повышается температура наружного 45 воздуха, соответственно увеличивается температура охлаждающей конденсатор воды и возрастает давление в конденсаторе при неизменном расходе конденсационного пара. Для турбины Т(УТМЗ) при кратности охлаждения конденсатора 50, площади орошения градирни 2000 м " и температуре наружного воздуха около 20 С давлениеов конденсаторе достигает предельно допустимого уровня 12 кПа, При даль-. нейшем повышении температуры охлаждающей конденсатор воды давление в конденсаторе поддерживается не выше предельного за счет сокращения пропуска пара в конденсатор. При этом для того чтобы компенсировать...

Номер патента: 1476161

Опубликовано: 30.04.1989

Авторы: Беляков, Гаврилов, Дульнев, Овсянников, Петринчик, Шичков, Ябко

МПК: F01K 25/02

Метки: преобразования, энергии

...8 энергии подводится в насос замещенияи цикл повторяется. Преобразователь 8 энергии обеспечивает подачу сторон Изобретение относится к теплотехнике и может быть использовано при утилизации низкопотенциальной тепловой энергии.5Целью изобретения является обеспечение автономной работы установки.На чертеже представлена схема предлагаемой установки.Установка преобразования энергии О содержит замкнутый контур 1 циркуляции жидкого рабочего тела, в который последовательно включены нагреватель 2 рабочего тела, средство 3 циркуляции рабочего тела, выполненное в ви-., 5 де насоса замещения с обратными кла-, панами 4, 5 подвода и отвода рабоче" го тела, нагреватель 6 стороннего теплоносителя с трубопроводом 7 стороннего теплоносителя....

Номер патента: 1269574

Опубликовано: 07.05.1989

Авторы: Аркадьев, Вирченко, Гаркавенко, Иоффе, Огурцов, Сухинин

МПК: F01K 17/02

Метки: воды, многоступенчатого, подогрева, сетевой

...отпускающих тепловуюэнергию в систему теплоснабжения,Цель.изобретения - повышение надежности в режиме повышенной тепловой. нагрузки,На чертеже представлена установкадля подогрева сетевой воды отборным 1 Опазом турбины, реализующая описывае,мый способ.Установка содержит турбину 1 снерегулируемыми отборами 2 пара насетевые подогреватели, 3 и 4. Подо- Игреватель 3 снабжен байпасной линией. 5, на которой имеется регулирующийорган (задвижка) 6, управляемый пос редством датчиков 1 и 8, установленных перед подогревателями 3 и 4 соответственно и связанных с регулирующим органом 6 посредством логического блока 9, снабженного эадатчиком 10. Сетевые подогреватели 3и 4 включены в тракт 11 сетевой во-.ды, имеющей обратную .и прямую...

Номер патента: 1212110

Опубликовано: 07.05.1989

Авторы: Аркадьев, Бонеско, Вирченко, Иоффе, Косяк, Левит, Станиславский, Сухинин

МПК: F01K 17/02

Метки: работы, теплофикационной, турбоустановки

...открытий 113035 Москва, Ж, Раушская наб., д.4/5Ужгород, уд.Проектная, 4 Филиал ППП "Патент", г. Изобретение относится к области теплоэнергетики и может испольэовать ся на электростанциях, работающих на ядерном или органическом топпиве, осущестндяющих комбинированную выработку электрической и тепловой энергии С выдачей, последней в систему теплоснабжения.Цель изобретения - повышение экономичности и выработки допопнительной мощности эа счет наиболее эффективного использования теплоты дренажа бойлеров.На чертеже представлена схема теплофикационной турбоустановки, реализующей описываемый способ.Теплофикационная турбоустановка содержит паротурбинный контур, включающий турбину 1, конденсатор 2, конденсатный насос .3, блочную обессодивающую...

Номер патента: 1282623

Опубликовано: 07.05.1989

Авторы: Аркадьев, Бушлер, Вирченко, Иоффе, Келин, Покровский, Сафьянов, Симма, Шилин, Яричин

МПК: F01K 7/40, F22D 5/28

Метки: воды, нагрева, парогенераторов, питательной, энергоблока

...представлена схема энергоблока для реализации данного способа.Энергоблок содержит, турбины 1, 2 и единую питательно-деаэрационную установку 3, питательные насосы 4 которон подключены к двум или более группам подогревателей 5,6 высокого давления (ПВД), Последние по пару подключены трубопроводами 20 7 - 10, 11 и 12 к турбинам 1 и 2 соответственно, а также снабжены задвижками 13-16 и байпасными трубопроводами 17 и 18. Регуляторы 19 и 20 расхода подогретой питательной воды установлены на отводящих из ПВД 5 и 6 трубопроводах 21 и 22, а к последним подключен трубопровод 23 подачи воды в коллектор 24 парогенераторов 25.Способ нагрева питательной воды парогенераторов энергоблока осуществляют следующим образом.При работе турбин 1 и 2...

Номер патента: 1233569

Опубликовано: 07.05.1989

Авторы: Аркадьев, Нечипоренко, Сосницкий, Шилин

МПК: F01K 7/44

Метки: конденсата, многоступенчатого, основного, паросиловой, подогрева, установки

...установки, реализующая пред. 15лагаемый способСхема подогрева паросиловой установкисодержит тракт 1 основного конденсата, сое.диняющий последовательно поцогреватели2-7 через подводящие линии 8-13 и отво 20дящие линии 14 - 18 соответственно с запор.ной арматурой 19, Тракт 1 основного конденсата содержит полнорасходные байпасныелинии 20-22 с запорной. арматурой 23, атакже байпасные линии 24 25 параллельного подвода частичного расхода осНовногоконденсата с арматурой 26,Способ осуществляют следующим образом.Из конденсатора турбины поток основногоконденсата по тракту 1 основного конденсатачерез подводящие. линии 8 - 13 и отводящиелинии 14-18 направляют последовательно вподогреватели 2-7 для ступенчатого подогре.ва паром, отбираемым из...

Номер патента: 1172327

Опубликовано: 07.05.1989

Авторы: Аркадьев, Вирченко, Косяк, Сосницкий, Часнык, Шилин

МПК: F01K 13/00, G21D 5/12

Метки: атомной, паросиловой, работы, установки

...8 и 9 по греющемупару соединены линиями 12 и 13, накоторых установлены отключающие задвижки 14 и 15, с трубопроводами 16и 17 отбора пара из ЦВД, линиями 18и 19, на которых установленыотклю л 1.72327чающие задвижки 20 и 21 1 и регулифющие клапаны 22 и 23 - с трубопроводами 4 и 5 свежего пара. Регулирующие клапаны 22 и 23 подключены к датчикам 24 и 25 температуры, а регулиру 5 ющие клапаны 26 и 27 - к датчикам 28 и 29 давления.Атомная паросиловая установка работает следующим образом, 10При запуске реактора 1 из парогенераторов 2 ЯППУ через коллектор 3 по трубопроводам 4 и 5 свежего пара подается в ЦВД 6 и 7 свежий пар, расход которого регулируется регулирую щими клапанами 26 и 27. Пар после ЦВД 6 и 7 перегревается в промежуточных...

Номер патента: 1477907

Опубликовано: 07.05.1989

Автор: Тетельбаум

МПК: F01K 25/06

Метки: активного, веществ, инертного, конструкционным, материалам, отношению, работы, рабочим, смеси, телом, установки, химически, энергетической

...углекислота и гелий), предварительно подогретые в регсцсраторе 7 (фиг. 1), направляются цо линиям 2 и,3 в нагреватель 1, где каждое ве 1 цество в отдельности нагревается до предельной температуры, не превышаюгцей температуры начала химического взаимодействия вещества с конструкционнымц материаламц нагрс 1477907вателя (например, углекислота до 1000 К, гелий до 1400 К). Нагретое инертное вещество направляется в турбину 4, где расширяется с совершением работы до давления, при котором температура инертного вещества равна температуре нагретого активного вещества. После турбины 4 инертное вешество подается в смеситель 5, куда одновременно подается и активное вещество из нагревателя 1. После смешения веществ в смесителе 5 при одинаковых...

Номер патента: 1481445

Опубликовано: 23.05.1989

Авторы: Грибов, Длугосельский, Коган, Комисарчик, Ремезенцев, Хазак, Шлемензон

МПК: F01K 13/00

Метки: воды, питательной, расхода, теплоэнергетической, установке

...6, в котором ее давление повышается. В этом режиме задвижки 8, 9 и 14, 15 закрыты, а задвижка 5 открыта, поэтому питатель" ная вода с заданным текущим значением расхода поступает через регулирую" щий питательный клапан 4 в котел 1. Регулирование расхода питательной воды на режимах, близких к номинальному, производится изменением открытия регулирующего питательного клапана 4 в зависимости от изменения нагрузКИ е Переход на режим частичной нагрузки, например в диапазоне от номинальной до минимальной, производится следующим образом. Сначала регулирующий . питательный клапан 4 прикрывается до положения, обеспечивающего заданное текущее значение расхода питательной воды. При этом разность давлений между требуемым давлением перед котлом...

Номер патента: 1483051

Опубликовано: 30.05.1989

Авторы: Карцев, Сущих, Шапиро, Эфрос

МПК: F01D 15/10, F01K 17/02

Метки: работы, теплоэлектроцентрали

...оставаться н неизменном положении в том случае, когда расход пара н ЧСД 9 достиг максимально допустимой величины. Если расход пара в ЧСД 9 не достиг максимального значения, РУ 8 открывается и увеличивается расход пара в ОП 25 и (или ) н ЧНД 11 путем открытия РУ 10, После этого увеличивается расход пара на ПП 22 путем открытия РУ 21.В случае достижения температуры сетевой воды за ПП 22 максимально допустимого значения датчик 34 подает импульс на прикрытие РУ 21, при этом одновременно прикрываются РК 5 и 6 перед ЦВД 3 и 4 турбин 1 и 2 или перед ЦВД 3, 4 одной из турбин 1, 2 и уменьшается расход свежего пара. Дополнительные импульсы осущестнляются при помощи датчиков 20 и 33. Датчик 33 корректирует давление пара перед ПП 22 при помощи РУ...

Номер патента: 1483053

Опубликовано: 30.05.1989

Авторы: Воронков, Кочарян, Саргсян, Туршуджян

МПК: F01K 3/00

Метки: паросиловая, теплофикационная

...водынасоса 23 через зарядный подогрева 4 тель 27 в верхнюю часть аккумулятора, Подача холодной воды в подогреватель 27 осуществляется до окончательного замещения горячей водой холодной воды в аккумуляторе 20 горячей воды. При этом задвижки 24, 26, 11 и 16 открыты, а остальные задвижки закрыты. После окончания заряда аккумулятора 20 горячей водой задвижки 24 и 26 закрываются.В пиковых режимах электропотребления для выработки дополнительной электрической энергии отключаются трубопроводы отбора пара, питающие подогреватель О питательной воды высокого давления и пиковый водогрейный бойлер 13. В то же время холодная вода по перемычке с задвижкой 25 подается в нижнюю часть аккумулятора 20 горячей воды, а вытесненная горячая вода из верхней его...

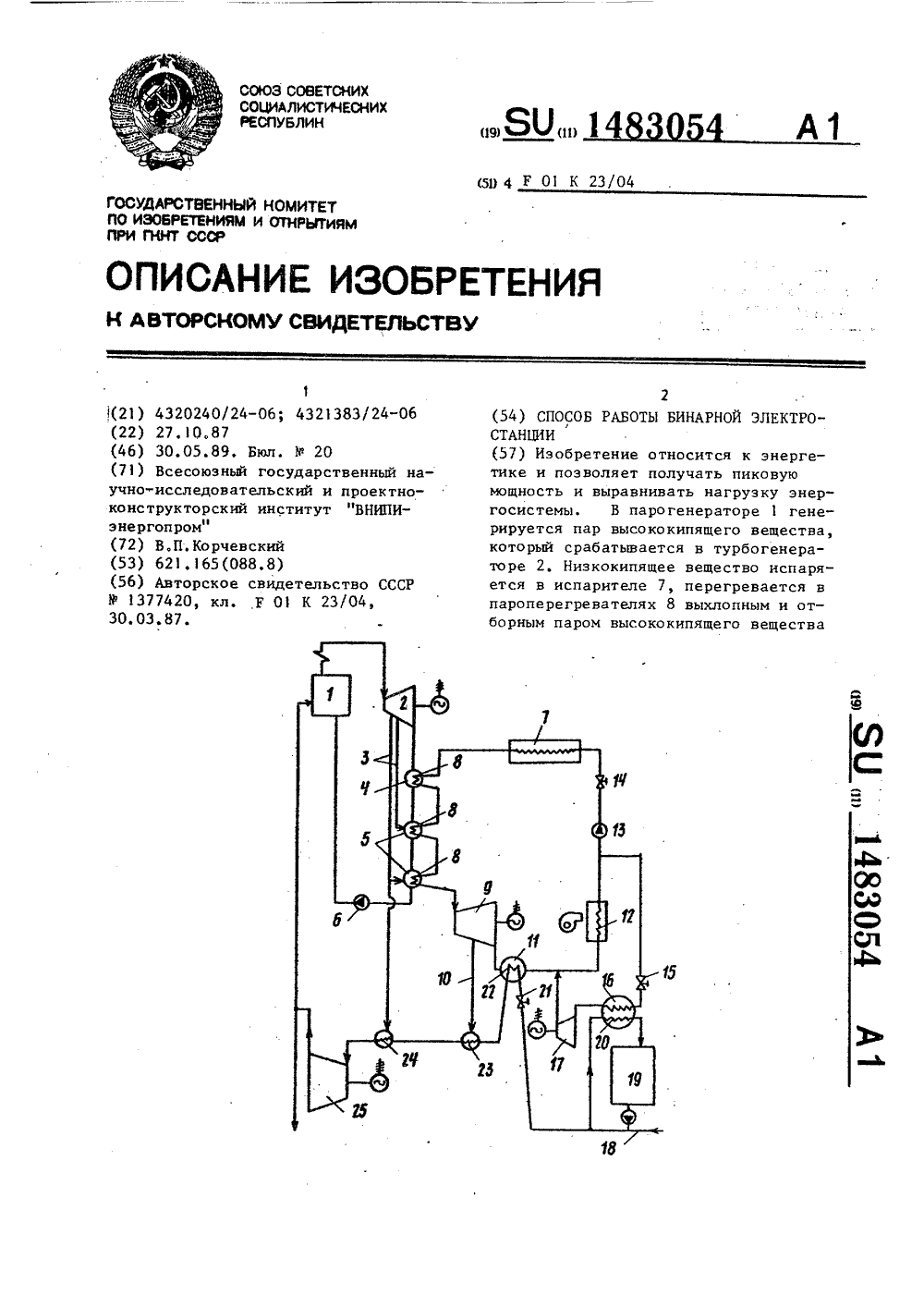

Номер патента: 1483054

Опубликовано: 30.05.1989

Автор: Корчевский

МПК: F01K 23/04

Метки: бинарной, работы, электростанции

...топливо подается в парогенератор 1,Способ осуществляется следующимобразом,В период номинального режима работы электростанции высококипящеевещество испаряется в парогенераторе1, расширяется в турбогенераторе 2,конденсируется в конденсаторах 4 и5 и посредством насоса 6 направляется в парогенератор 1. Низкокипящеевещество испаряется в испарителе 7теплом, поступающим от вторичных иливозобновляемых энергоисточников, перегревается в пароперегревателях 8,расширяется в турбогенераторе 9,охлаждается в конденсаторе 1 и посредством насоса 13 направляется виспаритель 7. При этом газообразноетопливо через дроссель 21 направляется в испаритель 22, где нагревается, отбирая тепло от низкокипящеговещества, Затем оно последовательнонагревается в...

Номер патента: 1490307

Опубликовано: 30.06.1989

Авторы: Длугосельский, Коротков, Шапиро, Эфрос

МПК: F01K 17/04

Метки: мощности, пиковой, теплоэлектроцентрали

...Коллектор 4 трубопроводами 35 и 36 сообщен с потребителями (не показаны) теплоты производственныхотборов, например производственным 15 потребителем на собственные нужды ТЭЦ. Потребитель не показан теплоты отопительных отборов сообшен с трубопроводом 30 прямой сетевой воды.При необходимости получения пико вой (дополнительной) мощности при максимальном расходе пара в ЦВД 2 и 3 и в ЧСД 5 отключают по пару ПВД 13, 14,19 и 20 (или на одной из турбин типа ПТ и Р) путем закрытия ЗУ 11, 25 12,17 и 18. При этом возрастаетдавление в коллекторе 4 и ДД 32 подает импульс на открытие ЗРУ 27 и РУ 6. В этих условиях увеличивается расход пара в ЧНД 7 и конденсаторе 8 и 30 снижается давление пара в трубопроводе 25 отопительного отбора и в ОП 24, что...

Номер патента: 1490386

Опубликовано: 30.06.1989

Авторы: Кактыш, Кохан, Подгорец

МПК: F01K 23/06, F23D 5/04

Метки: жидкого, котле-утилизаторе, сжигания, топлива

...с калибронаннымиотверстиями 33. Исгарительные трубки16 могут быть выполнены гофрированными, включающими впадины 34 и выступь 35, В испарительных трубках 16 повсей их длине установлены фигурныеметаллические пластины 36, включающиеотбойные щитки 37, расположенные пооси 38 перфорированных отверстий 17,Испарительные трубки 6 могут бытьвыполнены треугольными с боковымистенками 39 и нижним горизонтальнымоснованием 40, Система воспомогательного котла трубопроводами 41, 42 насьпцецного пара и конденсата черезклапаны 20 и 21 сообщена с верхнейчастью 4 топливного коллектора, Испарительные трубки 16 (фиг.9) расположены рядами (пучками) 43, 44, верхними и нижними, причем верхний ряд43 трубок 16 расположен над перфорацией 17 трубок 16 нижнего ряда...

Номер патента: 1493800

Опубликовано: 15.07.1989

Авторы: Блинов, Зданович, Кузнецов, Литвинов, Пакшин, Позгалев

МПК: F01K 23/06

Метки: доменного, парогазовая, производства

...котел-утилизатор4. Часть воздуха из промежуточнойступени 9 направляется в воздухонагренатель 11, попутно обогащаясь кислородом, а оттуда в виде горячегодутья поступает в доменную печь 12.Использование ПГУ для снабжения доменной печи 12 дутьевым воздухом исключает необходимость дополнительнойустановки для подачи детьевого воздуха и сжигания в ней смеси доменного и коксового газов. 1 ил .;нцк н ),. т;, т) .13 .1 )и т д о - "С1), 1 К "1:,Н )1 К Н)С -т)1 т ) С .ИН 1 1 т Е1 Щ)11 1 О 1 рс эр,) 3 н; 1га;ь, а н -г,)сзт 1 )са 1 сс1)1)т ;.,юсен т)" У 1; ) С) К, 1. 11 Ь.У 1,НС)ГО) СогГ 3 Н 111 Ь В. 1 "ГО 1).)вРедактор Т. Парфеогд ТЕХрЕд Л СЕр,тЮКОНа К;)3 Кт А, )брЪ"ар Заказ 4082/35 Тираж 45 б Пол,1,тс 3ВНИИПИ ГОСударСтВЕННОГО КОМИтЕта ПО...

Номер патента: 1495415

Опубликовано: 23.07.1989

Автор: Коротков

МПК: F01K 21/04

Метки: парогазотурбинная

...турбине11 через выключаемую муфту 34.1Установка работает следующим образом,Набегающий поток воздуха вращаетветроколесо 5, которое передает усилие через редуктор 6 на вал 7 парогазотурбинной установки, и обтекаетповоротный корпус 1, ориентированныйсредством 4 по направлению ветра(фиг,1).Часть набегающего потока воздуха поступает в воздухозаборник 9,проходит через нагреватель 24, гдеохлаждается, отдавая тепло влаге(фиг.2), Затем воздух сжимается вкомпрессоре 8 и поступает по трубопроводу 16 к воздушному аккумуляторуи в камеру 13 сгорания, куда одновременно подается топливо через форсунку 14 и водяной пар по линии 15подвода распыливающей среды. Образующаяся при сгорании топлива парогазовая смесь направляется в газовуютурбину 11, вращающую...

Номер патента: 1495445

Опубликовано: 23.07.1989

Авторы: Бежанян, Кочарян, Саргсян, Туршуджян

МПК: F01K 3/00

Метки: теплофикационная

...водогрейным бойлером 11 и включает пароводяной подогреватель 23, Последний по греющей среде подключен к отбору турбины на пиковый водогрейный бойлер. Магистраль сетевой воды содержит задвижку 24, установленную перед сетевым подогревателем 1 О высокого давления.Установка работает следующим образом.В нормальном режиме пар из котла 1 направляется в турбину 2, где расширяется с совершением полезной работы, Выхлопной пар конденсируется в конденсаторе 3, и конденсат последовательно нагревается в подогревателях низкого 4 и высокого 5 давления. Затем питательная вода поступает в котел. При этом сетевая вода, направляемая потребителю 8, последовательно нагревается в сетевых подогревателях 9 и 1 О и пиковом водогрейном бойлере.В период...

Номер патента: 1495446

Опубликовано: 23.07.1989

Авторы: Астапович, Березин, Бузовский, Лещов

МПК: F01K 13/00, F01K 3/00

Метки: паросиловая

...нагреватель 25 (вручную или автоматически) откл юч аетс я.При разогревании в тепловом аккумуляторе 19 теплоемкого вещества (теплоаккумулирующей среды) теплоноситель в пароперегревателе 2 превращается в пар с высокой температурой и давлением. В случае, если давление пара превысит давление настройки предохранительного клапана 16, он сработает и выпустит часть пара в первый контур 13 регенератора 12 и затем через конденсатор 3 в пополнительный бак 4,Запуск установки после зарядки теплового аккумулятора 19 и отключения нагревателя 25 осуществляется краном 17. При этом пар под давлением поступает на вход парового двигателяи приводит его в действие. Для отбора мощности к паровому двигателю 1 присоединен, например, гидронасос (не...

Номер патента: 1495447

Опубликовано: 23.07.1989

Авторы: Тимошенко, Чуносов, Шерстобитов

МПК: F01K 13/00

Метки: станция, тепловая, электрическая

...нагрузках конденсационной турбины и наличии резерва тепловой мощности производственного отбора теплофикационной турбины,1-а чертеже приведена схема предлагаемой станции.Тепловая электрическая станция содержит конденсационную турбину .1 с трубопроводами 2 - 8 отборов пара к подогревателям 9 низкого давления, деаэратору 10 и подогревателям 11 - 13 высокого давления и теплофикационную турбину 14 с трубопроводом 15 производственного отбора пара, пароструйный аппарат 16 с приемной камерой 17, соединительные паропроводы 18 и 19, задвижки 20 - 25, конденсатор 26.Тепловая электрическая станция работает следующим образом. При номинальной и близкой к ней нагрузкам конденсационной турбины 1 пар из котла поступает в турбину 1, из которой часть...
