Номер патента: 1650925

Опубликовано: 23.05.1991

Авторы: Ефимочкин, Карцев, Шапиро, Шемпелев

МПК: F01K 13/00

Метки: паротурбинная

...быть обеспечен вакуум.При пуске турбины через коллекторы 26 - 28 и трубопроводы 16 и 17 в аппарат 2 поступают дренажи турбины, а также паровоздушная смесь из подогревателей 15 и конденсат рециркуляции. Добавочная химически обессоленная вода при открытом регулирующем клапане 22 подается по трубопроводу 21 через водораспределительное устройство 23 и далее через гидрозатвор 3 в аппарат 12. В таком режиме обеспечивается утилизация тепла дренажей и паровоздушной смеси и надежность лопаток последних ступеней турбины.При работе турбины отработавший пар поступает в конденсатор 1, где конденсируется и смешивается с добавочной химически обессоленной водой, подаваемой в конденсаторпо трубопроводу 21 через регулирующий клапан 22 и...

Номер патента: 1650926

Опубликовано: 23.05.1991

Авторы: Гудков, Назаров

МПК: F01K 17/00

Метки: воды, питательной, подогрева, сетевой

...по греющей среде через трубопроводы В - 11 отбора пара на регенерацию паровой турбины 12, а по нагреваемой среде - трубопроводами 13 и 14 питагельной воды. Причем колонна 4 подо" гревателей подключена к предпоследнему отбору пара паровой турбины, а ко лонна 3 - к последнему по ходу пара в турбине.11 о конденсату греющего пара ко,лонна 1 сообщена с колонной 2 через окно 15 и колонна 4 с колонной 3 че 40 рез окно 16, причем последняя подключена к конденсатору паровой турбины трубопроводом 17, Система для подогрева сетевой и45 питательной воды работает следующим образом. теплообменников системы и затем черезокна 15 и 16 и по трубопроводу 17направляют в конденсатор турбины илив питательный тракт. 2 ил. Питательную воду по трубопроводу13...

Номер патента: 1657674

Опубликовано: 23.06.1991

Авторы: Аракелян, Ильин

МПК: F01K 13/02

Метки: паротурбинная

...трубопроводы 15 с установленными на них регулирующими клапанами 16, коллектор 17, к которому подсоединены дополнительные трубопроводы 15 и всасывающий патрубок эжектора 18, коллекторы 19 подвода воды нэ охлаждение выхлопного патрубка ЦНД 7.Установка рэботаат при переводе ее в моторный режим следующим образом,После погашения котла стопорный 2 и защитный 5 клапаны нэ входе в ЦВД 1 и ЦСД 4 закрываются, Электрогенерэтор от сети при этом не отключается и вращает ротор турбины. Одновременно с закрытием стопорного 2 и защитного 5 клапанов открываются регулирующие клапаны 16 и включа. ется эжектор 18, При этом устанавливается противоточное движение охлаждающего пара от конденсатора 8 через ЦНД 7, ЦСД 4 и от заднего уплотнения через...

Номер патента: 1657675

Опубликовано: 23.06.1991

Автор: Шарапов

МПК: C02F 1/20, F01K 17/02

Метки: воды, подготовки, подпиточной, станции, тепловой, электрической

...28 исходной воды подключен к конденсатору 29 трубины 1. Между ВД 7 и подогревателем 8 исходной воды вклю 5 10 15 20 25 30качестве подпиточной воды котлов, При остановке турбины 1 или ее работе по электрическому графику нагрузки по меньшей мере один из подогревателей 2 или 3 отключают от отопительного отбора и в него подают редуцированный пар производственного отбора по паоопроводу 13. Конденсат греющего пара из отключенного подогревателя 2 или 3 смешивают с деаэрированной водой перед ее подогревом. При этом обеспечивается технологически необходимый тепловой режим подготовки подпиточной воды и повышается экономичность, 1 ил. чена установка 30 для умягчения исходной воды.Способ осуществляется следующим образом.Исходную воду...

Номер патента: 1657676

Опубликовано: 23.06.1991

Авторы: Затулевский, Каекин, Капелович, Масленников

МПК: F01K 17/04

Метки: паротурбинная

...в конденсаторах 1 Э и конденсат конденсатныминасосами 17 аткачиеается е мнденсятор 2 главной паровой турбины 1 Дэ . конденсации пара в конденсаторах 1 Л циркуляцианная вода основным циркуляционным насосом 7 подается в напорный циркуляционный водовод 14, параллельными патоками проходит через конденсаторы 13 и сливается по слиенаму циркуляционному водоваду 15. При зтпм запорн";я армвтура 25, 26, 32 и 33 открыта, а 2, 28, 29, 30, 31, 46 и 47 закрыта. При части,ной нагрузке главной турбины 1 вспомогательные турбины 11 загружены не полностью, что еызывает дополнительное дросселнроеание пара, подаваемого в турбины 11. При таком режиме работы установки име;зтся воэможность перевода вспомогательных турбин 11 на ухудшенный вакуум с...

Номер патента: 1657869

Опубликовано: 23.06.1991

Авторы: Кохан, Подгорец, Терещенко

МПК: F01K 15/00, F23D 5/04

Метки: жидкого, сжигания, топлива

...20-22.К воздухоподводящему каналу 2 подключен воздушный патрубок 23, сообщенный с вентилятором 24 или с воздухопроводом 25, подключенным к компрессору 13, В канале 2 установлена форсунка 26, подключенная через регулятор 27 к насосу 28, сообщенному через трубопровод 20 с коллекторами 6 и 8 отвода топлива иэ труб 3 и 4, Насос 28 одновременно сообщен с топливной емкостью 19.Коллекторы 5 и 7 подвода топлива в трубы 3 и 4 подключены через регулятор 29 к насосу 30, сообщенному с топливной емкостью 19. 5 10 15 20 25 30 35 гается. Остатки неиспарившегося топлива подают в камеру 1 сгорания через форсунку 26. При работе форсунки 26 трубы 3 и 4 дополнительно находится под воздействием факела. 4 ил,К камере 1 сгорания может быть подключен...

Номер патента: 1661461

Опубликовано: 07.07.1991

Автор: Ковалев

МПК: F01K 13/00

Метки: паротурбинная

...Часть. пара после совершения им полезной работы в паровой турбине 2 отбирается в производственный отбор 3 и теплофикационный отбор 4 для технологических нужд потребителя. Отработанный пар поступает в конденсатор 5, где конденсируется за счет отдачи тепла воде, поступающей от циркуляционного насоса 6 с отводом ее по сброс- ному трубопроводу 7, Резервный паровой эжектор 18 отключен, задвижки 21 и 27 и клапан 28 закрыты, отключен и подвод рабочего пара в эжектор 18 (показан стрелкой). Конденсат отработавшего пара турбины 2 прокачивается через группу подогревателей 10 - 13, в которых он нагревается теплом пара из нерегулируемых отборов турбины 2 (не показаны), и далее поступает в деаэратор 14, из которого питательным нэсьсом 15 через группу...

Номер патента: 1661462

Опубликовано: 07.07.1991

Авторы: Долгоруков, Чиковани

МПК: F01K 27/00

Метки: энергетическая

...Поступает в теплаобмеиник-регенератар 3, где к нему подводится тепло ат рабочего гепэ, отработавшего в турбине.Далее газообразное рабочее, тело нагревается в высокотемпературного теплаобмеи нике 4 от внешнего высокотемпературного источника тепла и ггодается в турбину 5, где совершает работу, отьадимук иа генератор 6 электрического тока, Отработавшее иа турбине рабочее тело отдает тепло рабочему телу высокого давления з теплоабмеинике-регеиераторе 3 и поступает в распределительное устройство 7, Часть рабочего тела из распределительного устройства 7 отводится в окружающую среду, другая часть поступает в комг(рессор 8, где происходит повышение давления рабочего тела до давления на входе в высокотемпературный теплообменник 4, и далее -в...

Номер патента: 1666779

Опубликовано: 30.07.1991

Авторы: Андрющенко, Баженов, Бушкова, Захаров, Хлебалин

МПК: F01K 13/00

Метки: энергоустановки

...мере из двух теплофикационных турбин, производится отпуск части пара потребителям тепла иэ регулируемых отборов перед цилиндрами низкого давления, затем закрывается регулирующая диафрагма цилиндра низкого давления по крайней мере одной из турбин и осуществляется перепуск пара в цилиндры низкого давления других трубин с открытыми в них диафрагмами. 1 ил. При работе теплофикационной энергетической установки в режиме с повышенной электрической нагрузкой производится отпуск части пара потребителям теплоты из регулируемых отборов ЦВД 1, при этом по крайней мере на одной турбине закрывается регулирующая диафрагма 3 на входе в ЦНД 2, открывается запорная арматура 6 и осуществляется перепуск пара по паровой перемычке 5 из перепускного...

Номер патента: 1666780

Опубликовано: 30.07.1991

Авторы: Мирный, Нестеров, Никитин

МПК: F01K 13/02

Метки: защиты, нагрузки, сбросе, энергоблока

...значении регулятором 3, который, например, фоомирует на клапан 4 слива жидкости регулирующий сигнал,пропорциональный отклонению текущегозначения уровня жидкости от заданного35 значения, сигнал по которому поступает сзадатчика 12 уровня. В отсутствие сбросанагрузки при превышении текущим значением уровня, сигнал по которому поступаетчерез первый информационный вход пере 40 ключателя 5 на информационный вход первого порогового элемента 6, максимальнодопустимого значения, сигна, по которомупоступает с задатчика 13 н. управляющийвход порогового элемента б, пороговый эле 45 мент 6 формирует сигнал на выключатель 8энергоблока, вызывая отключение последнего. Предварительно определенную, например, экспериментальным путемпостоянную времени...

Номер патента: 1666781

Опубликовано: 30.07.1991

Авторы: Захаров, Мусатов, Николаев, Хлебалин

МПК: F01K 17/02

Метки: паротурбинной, разгрузки, теплофикационной, установки

...путем увеличения глубины разгрузки и повышение надежностициркуляции теплоносителя в котле,На фиг, 1 изображена схема теплофикационной паротурбинной установки, реализующей данный способ, на фиг, 2 - схемациркуляции рабочего тела в барабанном кот ле,В паротурбинной установке на выходе изкотла 1 расположен пароперегреватель 2,, сообщенный через регулирующий клапан 3 иредукционно-охладительную установку 4 сдополнительным сетевым подогревателем5, вход сетевой воды в которой сообщенчерез кожух 6 с сетевым подогревателем 7,сообщенным по пару с турбиной 8 паропроводом 9.Схема циркуляции рабочего тела в барабанном котле 1 включает следующие элементы: барабан 10, нижний коллектор 11,опускные трубы 12, охваченные кожухом 6 свходным и выходным...

Номер патента: 1666852

Опубликовано: 30.07.1991

Автор: Гринбаум

МПК: F01K 17/02, F22B 35/00

Метки: тепловой, установкой

...баков должен обеспечивать демпфирование излишков в периоды избыточных поступлений воды как на входе в установку, так и на выходе ОТИ 8,В ЭП 35 и 53 записывают начальные уровни воды в ГБА 11 и ХБА 5.По сигналу таймера 50 в начале очередного цикла управления ВУ 29 вычисляет температуру основного теплового источника Тоти. Эта температура в течение всего цикла будет автоматически поддерживаться постоянной. Сумматор 28 непрерывно вычисляет величину отклонения температуры на выходе ОТИ 8 от заданной и подает эту величину на регулятор 30, который, манипулируя задвижками 3, 4, 7 и насосом 6, управляет поступлением воды в ОТИ 8 таким образом, чтобы в каждый данный момент времени величина этого отклонения стремилась к нулю, независимо ни от...

Номер патента: 1668711

Опубликовано: 07.08.1991

Авторы: Девочкин, Зорин, Мошкарин, Шелыгин

МПК: F01K 23/10

Метки: парогазовая

...кцилиндру 15 среднего давления (ЦСД). Цилиндр 16 низкого давления (ЦНД) паровойтурбины 12 подключен к конденсатору 17,который трактом 18 конденсата через конденсатный насос 19 сообщен с деаэратором20. Последний через питательные насосы 21и 22 трубопроводами 23 - 25 сообщен с экономайзерами 6 и 8 и низкотемпературнымэкономайзером 9, Установка снабжена пароперегревателем 26 низкого давления,размещенным между испарителем 5 и промежуточным пароперегревателем 4. В рас, "сечку промежуточного пароперегревателя 4установлен смеситель 27, подключенный квыходу пароперегревателя 26 низкого давления, вход которого подключен к барабану 28 низкого давления. Барабан 29 высокого давления по пару подключен к пароперегревателю 3 высокогд давления,...

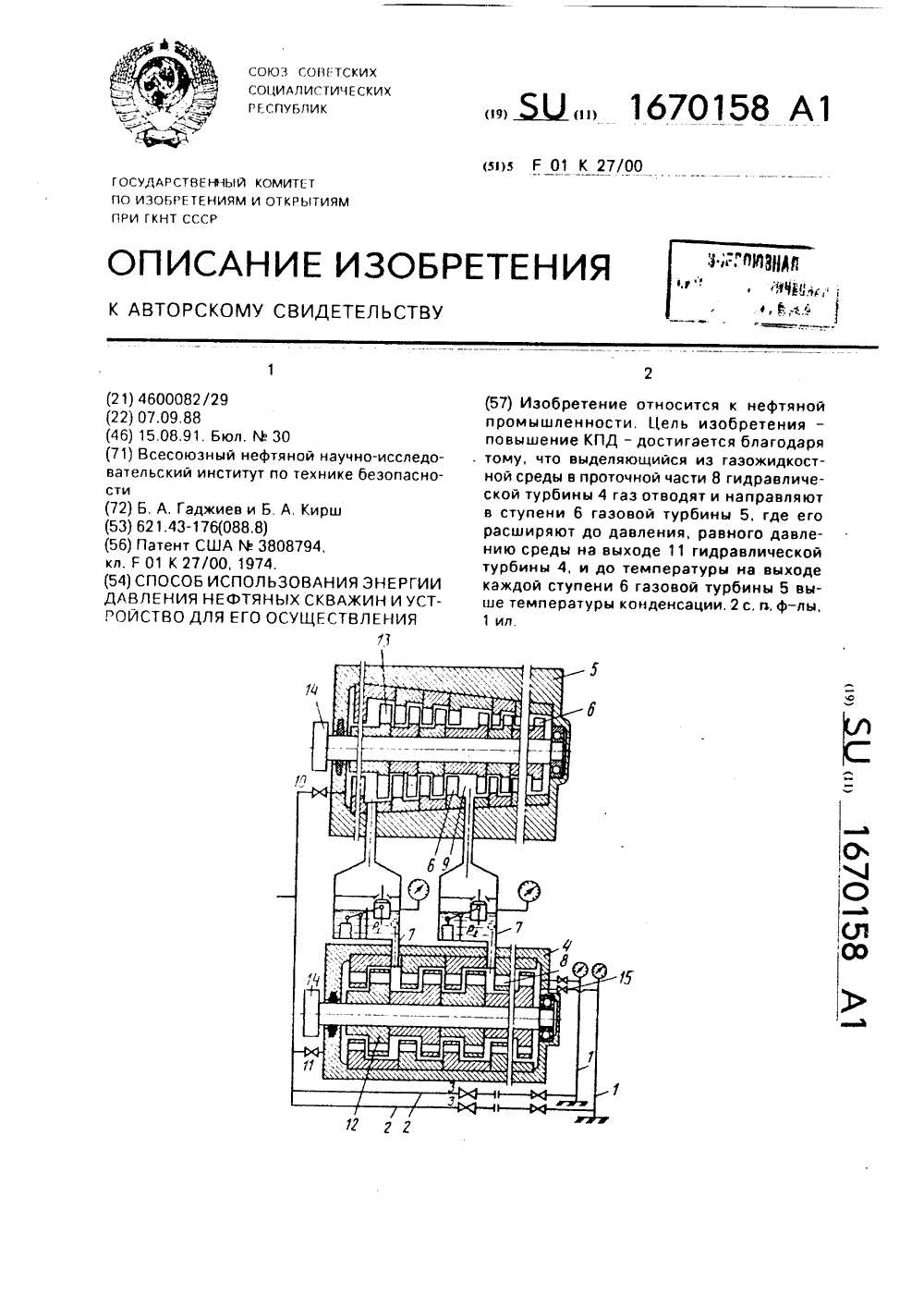

Номер патента: 1670158

Опубликовано: 15.08.1991

Авторы: Гаджиев, Кирш

МПК: F01K 27/00

Метки: давления, использования, нефтяных, скважин, энергии

...нефтяных скважин содержит подсоединенный к скважине 1 магистральный трубопровод 2 с регулируемыми дросселями 3 и подключенную к магистральному трубопроводу 2 параллельно дросселю 3 гидравлическую турбину 4. Устройство снабжено дополнительной газовой турбиной 5 с последовательно расположенными ступенями б, а гидравлическая турбина 4 - патрубками 7, установленными вдоль ее проточной части 8 для сообщения последней входами 9 ступеней б газовой турбины 5, при этом выходы 10 и 11 газовой и гидравлической турбин 5 и 4 сообщены между собой. Рабочие колеса 12 и 13 турбин 4 и 5 соединены с электрогенераторами 14, а на входе в гидравлическую турбину 4 установлен кран 15.Устройство работает следующим образом.Открывают кран 15, и газожидкостная...

Номер патента: 1671909

Опубликовано: 23.08.1991

Авторы: Балгабаев, Коломийченко, Федоренко, Хисаров, Черепенин

МПК: F01K 7/24, F23N 1/10

Метки: мощностью, энергоблока

...закон управления по следующему алгоритму: О(т)- -К(т) Е (т), где О(1) - вектор управляющих воздействий размерности /Йх 1/; Е (1) - вектор ошибок рассогласования датчика 1 и эадатчика 2 мощности энергоблока реазмерности (Мх 1), К (с) -,и(с) К Я, К - постоянная матрица размерности; 5 (МхМЕ) -Е диагональная матрица с элементами Я -з 19 пЕ 1, 1- 1, Я, з 9 п - знаковая функция,фс (%) о 1 а 9 и 1 (т),/п (тЗакон изменения р (т),- Т, Й имеет следующий вид: И(1) =-азопт) при 1,иЖ 1 1,1=1,М- щ,ц (1) при 1,и Я 3 ) 1, Зр (,) 1 где а, и - диагональные положительные матрицы размерности (йх 1)04 =10,1-1, йВыражения для о в матричной форме имеет вид;о (т) = с Е(1) +д рю(с) ф 1 е (1)3 где с, ф - постоянные матрицы с положительными элементами...

Номер патента: 1671910

Опубликовано: 23.08.1991

Авторы: Бускунов, Мошкарин, Петин, Шелыгин

МПК: F01K 13/00, F01K 7/40

Метки: паротурбинная

...образом.Питательная вода по тракту 4 проходит последовательно регенеративные подогреватели 3 и поступает в первую ступень 1 испарения, часть питательной воды выпари,вается, а оставшаяся часть подается по тру 1671910бопроводу 7 упариваемого рассола в следующую ступень 1 испарения, Греющий пардля многоступенчатой испарительной системы подается из системы производственного отбора 16 пара в первую ступень 1 5испарения, Вторичный пар первой ступени1 испарения по трубопроводам 2 поступаетво вторую ступень 1 испарения, в регенеративный подогреватель 3 питательной водыи подогреватель 17 основного конденсата 10теплофикационной турбины, а начиная совторой ступени 1, - в подогреватели 5 дистиллята.Дистиллят(конденсат греющего пара...

Номер патента: 1671911

Опубликовано: 23.08.1991

Авторы: Деревянко, Днепренко

МПК: A01G 9/24, F01K 13/00

Метки: агрокомплекс-утилизатор, теплоты, электростанции

...42 питательной воды. Газовый теплообменник 19 трубопроводами 43 и 44 сообщен с допол. нительным тепловым аккумулятором 20. Работает агрокомплекс - утилизаторследующим образом. 5 10 15 20 25 30 35 40 45 В холодный период года выхлопные газы ГТУ 3 при температуре 500-550 С по выхлопным трактам 2 поступают в коллектор 1, а затем в вытяжной газовый канал 4 башенной теплицы 5, В коллекторе 1 горячие газы обогревают поверхности 39 и 40 нагрева подогревателей 6 и 9, В подогревателе 6 производится подогрев питательной воды (конденсата) до температуры 90-95 С, Часть горячих газов из коллектора 1 поступает в газовый тракт 16 ПГ 8, на теплообменную поверхность 41 которого форсунками 42 разбрызгивается подогретая питательная вода с образованием пара...

Номер патента: 1671912

Опубликовано: 23.08.1991

Авторы: Волчок, Наганов, Скурат

МПК: F01K 11/04, F01K 13/02

Метки: мощности, установки, энергетической

...для прогрева и испарения жидкого теплоносителя, таким образом, в гаэожидкостном цикле энергопреобразования одна граница раздела фаз проходит в регенераторе 5 на радиусе Р от оси вращения энергоблока.Другая граница раздела фаз находится в конденсатосборнике 9 на радиусе г, т.к, в конденсаторе 6 жидкость образуется в виде пленки на охлаждаемой контуром теплообменника 7 стенке, Тепло конденсации с помощью ыасоса 8 отводят в теплообменник 7 и рассеивают в окружающей среде, а образующуюся в конденсаторе 6 жидкость по гибкому шлангу 10 отводят в конденсатосборник 9.В конденсатосборчике 9 линия раздела фаэ находится на радиусе г, за счет вращения энергоблока со скоростью и) столб жидкости высотой Р - создает перепад давления ЛР - оР фп, -) где...

Номер патента: 1672124

Опубликовано: 23.08.1991

Авторы: Орлов, Трошин

МПК: F01K 13/02, F23J 11/00

Метки: газов, дымовой, истечения, отработавших, скорости, трубы

...находится в заданном интервале. При увеличении (уменьшении) суммарной нагрузки или паропроиэводительности группы котлов, подключенных к трубе, на вход регулятора 8 от дифференциатора 12 поступает положительный (отрицательный) импульс, включающий исполнительный механизм 3 на дополнительное открытие (закрытие) зазора в устье трубы путем перестановки регулирующего органа 2. Перепад давления между патрубками 5 и б, спустя некоторое время запаздывания, возрастает (уменьшится) из-эа увеличения (уменьшения) расхода отработавших газов, что также создаст положительный (отрицательный) импульс на выходе дифференциального манометра - расходомера 7, откуда этот сигнал поступает на вход регулятора 8, и, как результат - дополнительно открытие...

Номер патента: 1677349

Опубликовано: 15.09.1991

Авторы: Воронков, Глюза, Оганесян, Сантурян, Саргсян, Шиенок, Яковлев

МПК: F01K 17/02

Метки: паросиловой, потребителя, теплоснабжения, установки

...необходимость снижения температуры обратной сетевой воды, поступающей на сетевой подогреватель 2 от потребителя 3. Для этого обратная сетевая вода повышенной температуры по трубопроводам 20, 27 (задвижка 22 при этом закрывается, задвижки 30, 23 - открываются) подается в бак-аккумулятор 24 "горячей" воды, в количестве равном обьему аккумулированной подпиточной воды и достаточном для регулирования, при этом частично открываются задвикки 15, 29 и прямая сетевая вода подмешивается в бак-аккумулятор 24, где поддерживается температура около 100 С, Расход теплоносителя при этом на участке обратной магистрали 5 несколько снижается, одновременно осуществляется его восполнение из бака-аккумулятора 45 "холодной". воды насосом 46 по трубопроводам...

Номер патента: 1677350

Опубликовано: 15.09.1991

Авторы: Крылова, Кувшинов, Шарапов

МПК: F01K 17/02

Метки: воды, подготовки, подпиточной

...7 и далее н вакуумный деаэратор. Декарбонизирующая среда отбирается за воздухоподогревателем 2 котла 1 и по коробу 7 подводится к декарбонизатору 7, Подогреватель воды 5 по греющей среде включен в короб 8. В данной установке не требуется установка калорифера и вентилятора декарбонизатора, что упрощает схему и повышает экономичность. 1 ил,Подо реватель 5 по греющей св указанный короб 8.Установка работает следзом Исходная вода подогревается в подо- О гревателе 5 до 35 - 50 С, поступает затем в узел химводоочистки 6 и далее в декарбони-,фф 4 затор 7. Горячий воздух после воздухопо См догревателя 2 котла 1 под напором вентилятора 3 по коробу 8 подается в подо- (греватель 5. где охлаждается до 50-70 С и далее поступает в...

Номер патента: 1677351

Опубликовано: 15.09.1991

Автор: Донцов

МПК: F01K 23/06, F02B 53/00, F02G 5/02 ...

Метки: силовая

...вибраций может иметь балансировочную полость 61,Входной трехходовой переключатель13 парового двигателя 5 выполнен в виде двух соосных последовательно установленных поворотных золотников 62 и 63, один иэ которых (62) является регулирующим и выполнен с возможностью полного или частичного перекрытия паропровода 10. Оба золотника имеют приводы 64, например ручные. Входной переключатель 13 выполнен с возможностью связи входа парового двигателя с паропроеодом 10, источником сжатого воздуха 12 и атмосферой.Выходной трехходовой переключатель14 выполнен с возможностью связи парового двигателя с входом источника сжатого воздуха 12, с конденсатором 7 и с атмосферой.Силовая установка работает следующим образам.Перед пуском вход парового...

Номер патента: 1681031

Опубликовано: 30.09.1991

Авторы: Ильин, Шишкин

МПК: F01K 13/00, F03G 7/04

Метки: океаническая, тепловая, электростанция

...электрически соединенный с электрогенератором 5. Электропароперегреватель 11 установлен перед паровой турбиной 12 с электрогенератором 13. На опускном участке контура установлена гидравлическая турбина 14 с электрогенератором 15,Океаническая тепловая электростанция работает следующим образом,Пары рабочего тела с низкой температурой кипения (например фреона) после испарителя 10 перегреваются в электропароперегревателе 11, Пары рабочего тела вращают паровую турбину 12 и электрогенератор 13, После турбины 12 они попадают в конденсатор 1, расположенный внутри 5 10 15 20 25 30 35 40 45 паритель 10 образует с конденсатором 1 специальный замкнутый контур, Указанные элементы позволяют при работе электростанции повысить ее экономичность за счет...

Номер патента: 1681032

Опубликовано: 30.09.1991

Авторы: Беркович, Молчанов, Острецов, Савочкин, Татарников, Тах, Фальковский, Шмыгин

МПК: F01K 13/02

Метки: энергетическая

...тракте парогенератора 4 генерируется пар, который по паропроводу 2525 через стопорный клапан 26 направляется натурбоустановку, Из конденсатно-питательного тракта турбоустановки питательнуюводу подают в нагреваемый тракт парогенератора 4 по трубопроводу 27. Обратные30 клапаны 23 и 24 закрыты, Клапан 17 такжезакрыт и шибер 1. находится в закрытомположении,При разгерметизации первого контураэнергетической у.;тановки теплонаситель35 вытекает под герметичную оболочку 18 и,расширяясь, вскипает, При этом за счет вытекания теплоносителя давление в первомконтуре падает, а за счет появления парапод герметичной оболочкой 18 давление в40 ее полости растет, Давление под герметичной оболочкой 18 растет потому, что онавыполнена теплоизоляционной и...

Номер патента: 1687809

Опубликовано: 30.10.1991

Авторы: Беляков, Тимошевский

МПК: F01K 13/00

Метки: теплоутилизирующей, установке, энергии

...)Г(3)13(ЯО- );,(Г)О(л с;(ы гоЛЕНс 3,-3) ГПЛО Ь( КГ(Г,( ", П(;,(Ес(;( -, П)ОкаИва мал че)(".О)3 руо)3,"33(з,;, 9 . 1;Лапан 3ода. ГреютИ(й Ягс г нагрев;(тг;ле 5 иСс)3(ЭОГ)Ь 1 "3 НКе 1";;3" ХО,(3 3(с)ЗЬ( СТ(Э.(031 3(й Э(ЕГ)ГЕТИ(ЕСК".й;С ( ЕО ЯКИ,Г 1 ри ПО(рацЕени доле ил;Олсрод,из г(илридл 3 негро, Т(Кпро(;ра(Я Г.гОхяждг П(35. К 2 т)к)(е" и)О 1:,)с) Л(О Г пу Ге(зякрь 3 ил кгЯпая 3 10,:Г(л, с( ( Зг рь(е(яОт,Я клана)1: 0 о ( ко(ва (т .;(,Як 33)3 ;131( вТСК 2 ниже, чем в "С( 1, одо(1. л чеоез к 33 ЯГ)анц 1, 20 8 н 3 Ин(пт Г 30 ступа Гь из1 СК 1 в ТСК 2 Выделение водорода из гидрида 3 происходит в результа) е теплоты ра"ф зогретого г(идрида. Попадал в ТСК 2,5 водород нач)няет его рязогревагь за счетТеплоты со)бции. Это), 1)(313 есс...

Номер патента: 1687810

Опубликовано: 30.10.1991

Авторы: Беркович, Лапшин, Молчанов, Острецов, Савочкин, Татарников, Фальковский

МПК: F01K 13/02

Метки: контура, отвода, тепла, энергетического

...)ие под обол эчкой 4 и 13 контуре выдав;пинается на урон)е 0,5 УПз. Г 1 р 3 Дос)ик(;ни(" давления зК ) ) 1 Т у р О д 0 1, 5 2, 0.(1с 3 0 Т , д Ь( Г .; 10 Т С 5 К Л С П д -нь 23 и охлджддОщзя Бог(д и: баков 21 через насадки 26 пд тру)0 )роноддм 2ПДДДСПСЯ Р ТЕГ)ЛО)ОСИ ГОЛ( 33 МРСТЕ С;30 С)Е/3 ИИ НсэР)Е)ЛЯЕТСЯ К И ТОНИКУТЕ 1 ЛД/(п его ох/)джде) ия, /,сто )иктепла имеетМО)ЦН ОСТЬ ГРПЛОГ УДЕЛ Е ) и: 31", НЬ Б)с 3)033(10 С)3 1)О НРЕ 1)Еи:)с)ц)дсь телдг,ь)дс:.пения ист.)ч 1 1 К 3 1 3)". р 1 Л сп;3 Ь )д 1 ЛГ Ж И 1Е:); (; П Л /сз Т а31(Л,ТтБРЕМЯ ПРОтваиг ЗБЗЭ )и;(ОГОи )оцессд, с,т.Устросг(,с бака 21 (эессси)дт р:)сХДД ОхлдКД 3)ДЕй БО,".)(СС) ЗТОЧ:)11,ГЛГ(о сода И(;.3 Б кдхдь и; с.)с;3) Брлл, дзсХДД БСДЫ Унсо)ЬЗРТСЯ Г) )СГ)СДЦ 30 сэ.3(3(СН) 3...

Номер патента: 1687811

Опубликовано: 30.10.1991

Авторы: Присяжнюк, Тарелин

МПК: F01K 13/00, F01K 25/00

Метки: контуре, паросиловом, энергии

...получения энергии, заключающегося в испарении рабочего тела в парогенераторе, срабатывании полученного пара в турбине с получением энергии и последующей конденсации отработавшего. пара, конденсат перед подачей в парогенератор подвергают воздействию магнитного поля с амплитудой (-145)440 мТл и частотой 25110 Гц, что позволяет снизить теплоемкость рабочего тела, которая восстанавливается после испарения за счет изменения сил межмолекулярного взаимодействия, 1 ил. отработавший пар поступает в конденсатор 4 и цикл повторяется,Воздействие на рабочее телоамплитудно-модулированным в диапазоне от минус 145 до плюс 440 мТл магнитным полем, меняющимся с частотой 25 - 110 Гц, позволя ет снизить теплоемкость первого и тем са мым снизить...

Номер патента: 1693270

Опубликовано: 23.11.1991

Авторы: Ковылянский, Михайлова, Свичар, Смирнов, Старостенко

МПК: F01K 17/02

Метки: дальнего, теплоснабжения

...аммиак выделяют иэ смеси газов в сепараторе 3, сжимают насосом 19, нагревают, испаряют и перегревают в охладителях 8, 10 за счет охлаждения аэотоводородной смеси (АВС) после компрессоров 7 и 9 и смешивают с парами аммиака, выходящими из десорбера 6.АВАС после абсорбера 4 сжимают в компрессоре 7, 9 с промежуточным охлаждением в охладителях 8, 10 и транспортируют к потребителю теплоты по трубопроводу 23.У потребителя теплоты поступающуюот теплоисточника АВАС нагревают за счет охлаждения крепкого раствора аммиака в теплообменнике 15 и направляют в химический реактор 11 для синтеза аммиака, который идет с выделением теплоты, Иэ реактора 11 синтеза аммиака АВАС расширяют в турбине 12 и направляют в абсорбер 13 для выделения аммиака и...

Номер патента: 1693271

Опубликовано: 23.11.1991

Авторы: Данилов, Данченко, Кривоконь, Носач

МПК: F01K 23/10

Метки: парогазовая

...своим входом к выходу основного компрессора, а выходом - к. топке котла-утилизатора 5. При этом котел- утилизатор 5 снабжен дополнительным теплообменником 6 для подогрева сжатого воздуха перед турбиной 4. 1 ил. окисление подаваемого в нее топлива, и продукты окисления поступают в газовую турбину 3, где расширяются с выработкой электроэнергии, после чего поступают в топку котла-утилизатора 5. В теплообменнике 6 Жток воздуха подогревается и поступает в воздушную турбину 4, где расширяется с выработкой электроэнергии, после чего направляется в топку котла-утилизатора 5 для сжигания частично окисленного топлива, Полученное при этом тепло передается паросиловому контуру 7. Продукты сгорания удаляются из котла-утилизатора 5 через...

Номер патента: 1694939

Опубликовано: 30.11.1991

Автор: Абдуллаев

МПК: F01K 13/00, F01K 25/04, F03G 7/00 ...

Метки: геотермальная, электростанция

...проектировании и эксплуатации геотермальных электростанций, использующих геотермальную воду повышенной 5минерализации,На чертеже представлена геотермальная электростанция.Геотермальная электростанция содержит последовательно соединенные дегазатор 1, шламоуловитель 2 сошламонакопителем 3, испаритель 4, турбину 5 с генератором б, конденсатор 7, нагнетательные насосы 8, К линии отводаконденсата присоединен насос 9, нагруженный на теплообменник 10, после которогоус;ановлена камера 11 сгорания, подключенная по конденсатопроводу к эжектору12, Зксплуатационная скважина 13 связанас нагнетател ьной скважиной 14 теплопроводом 15 и через второй контур теплообменника 10.Злектростанция работает следующимобразом.Геотермальная вода от эксплуатационной...
