Ерофеев

Номер патента: 904656

Опубликовано: 15.02.1982

Авторы: Абранпальский, Ерофеев, Ионикайтис, Косарев, Скриган, Храмцов, Шишко, Эктов

МПК: A23N 17/00

Метки: грубых, кормов

...путем подачи в гейтрализатор 6 водного раствора а .миака из дозатора 7 и обогащение массы азотистым и фосфорным пита" нием ддя последующего размножения корм:аых дрожжей путем подачи водных раствсров сульфата аммония и суперФосйатной вытяжки из дозаторов 8 и 9 в нгйтрализатор 6. Далее масса из нейтрализатора 6 направляется в расположенньй рядом с ним инокулятор 1,0, 55 оборудованный воздухораспределитель.ной системой, устройством для охлаждения и мешалкой. Затем в инокуля 64тор 10 из расположенного над ним дозатора 11 дрожжевой. закваски поступают посевные дрожни и одновременно сэтим сюда же из воздуходувки 12 подается воздух, Выращивание дрожжей производится при непрерывной работевоздуходувки и мешалки, По окончаниидрожжевания корм из...

Номер патента: 900115

Опубликовано: 23.01.1982

Авторы: Власов, Ерофеев, Певзнер, Токмаков

МПК: G01D 11/20

Метки: арретирующее

...и той же плоскостью. За счет этого муфта при разарретировании передает больший момент, чем при арретировании, что и 33 оьеснечивает надежность ее работы.На фиг. 1 изображена конструктивная схема предлагаемого устройства; на фиг. 2 - сечение А-А на фиг. 1.Арретирующее устройство содержит 30 корпус 1, прикрепленный к корпусу 2 сейсмометра в,котором установлены подпружиненная инерционная масса 3 и упор 4, В корпусеустановлен червячный редуктор в виде червяка 5, связанного с дистанционным приводом не показан) и червячного колеса 6 жестко соединенного (или выполненного зацело) с ведущей обоймой шариковой предохранительной муфты 7. Ведомая обой- що ма муфты 8 жестко соединена 1 или выполнена зацело) с арретирующим ходовым винтом 9,...

Номер патента: 895956

Опубликовано: 07.01.1982

Авторы: Ерофеев, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...при следующемсоотношении компонентов, мас,%:Ненасыщенная попиэфирная смопа 7-10Нафтенат кобальта 0,6-0,8Гипериэ 0,3-0,4Окись алюминия 20-ЗОСодалит 1-3Минеральный напопнитвпь ОстальноеПолимербетонную смесь готовят следу ршим образом.895956 Ненасыщенная полиэфирная смола Нефтенат кобальта Гиперизф Минеральный наполни тельСодалитОкись алюминия Результаты испытаний 10 ведены в таблице,7 10 0,6 0,8 0 3 0,4 71,1 55,8 110 3 20 30,0,90 4,00 2,9 Объемная усвдка, % Адгеэионная прочностьк стали, кг/см210 140 100 200 Окись алюминия СодалитМинеральный наполни тель 20 30 1-3Попимербетонная смесь, включающая ненасыщенную полиэфирную смолу, нафтенат кобальта, гипериэ, окись алюминия, добавку и минеральный наполнитель, о т л и ч а ю ш а я с я тем,...

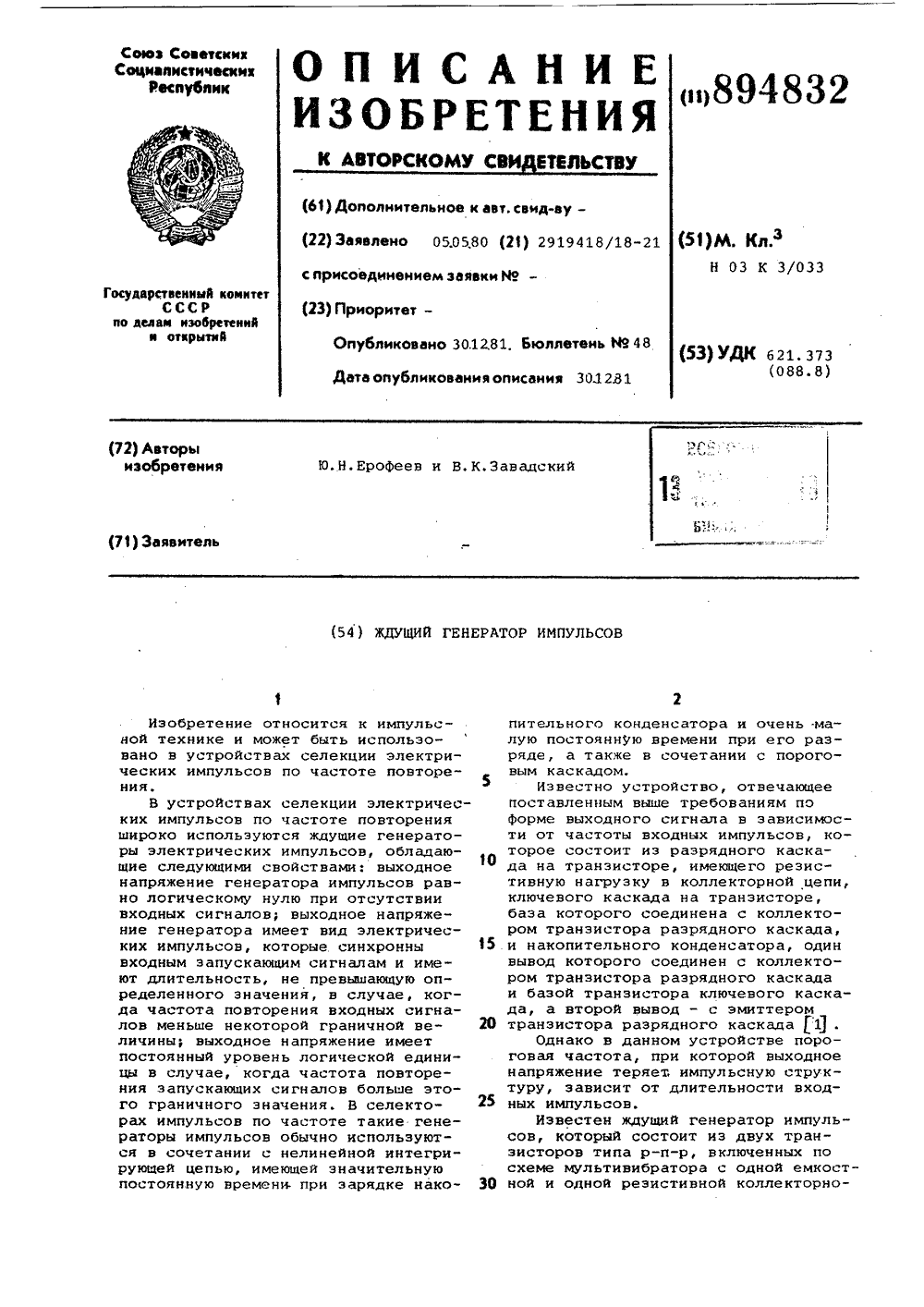

Номер патента: 894832

Опубликовано: 30.12.1981

Авторы: Ерофеев, Завадский

МПК: H03K 3/033

Метки: генератор, ждущий, импульсов

...Напряжение на коллехторе транзистора 15 понижается, и он переходит в режим насыщения. Номиналы резисторов 18,21 и 22 выбраны такиьж, чтобы в насыщенном состоянии транзистора 15 напряжение на его эмиттере было ниже порога включения инвертора 1. В этом случае на выходе 3 инвертора 1 появляется высокий уровень напряжения, и, с учетом наличия логической единицы на входе 9, на выходе 10 элемента И-НЕ 7 устанавливается низкийуровень напряжения. Таким образом,независимо от уровня напряжения навыходе 10 логического элемента И-.НЕ7., появившегося после включения источников питания, на укаэанном выходе устанавливается уровень логического нуля, При этом транзистор15 заперт. Начинается заряд времязадающего конденсатора 17 через резистор 18 от...

Номер патента: 894787

Опубликовано: 30.12.1981

Авторы: Еремин, Ерофеев

МПК: G10H 1/02

Метки: музыкальной, синтезатор, фразы

...через перемычку подключают кфкатоду диода 8 - 2 резистор 16. Времязадающий конденсатор 15, входящий в состав генератора 12, заряжается от положительного напряжения, имеющегося навыходе дешифратора 7. Частота колебаний генератора 12 зависит от величины резистора 16,При формировании второго временного интер 4 о вала положительное напряжение будет, как уже отмечалось, на следующем выходе дешифратора 7 и через диод 8 - 5 передается на вторую вертикальную шину наборного поля 35. С помощью второй перемычки наборного поля 35 4 (на фиг, 1 - средней), которая перемещаетсятолько вдоль второй вертикальной шины, к катоду диода 8 - 5 подключают любой времяза.дающий резистор 16 . 18, т.е. задать требуемую тональную частоту,.во втором временном...

Номер патента: 894333

Опубликовано: 30.12.1981

Авторы: Грузинцев, Данилов, Ерофеев, Кисляковский, Левин, Олехнович

МПК: G01B 7/00

Метки: датчик, металлического, наличия, объекта

...для обнаружения металлических объектов.5Известны индуктивные датчики наличия металлических объектов )11.Недостатком таких датчиков является сложность и значительные размерые0Цель изобретения - упрощение устройства датчика. Эта цель достигается применением в качестве датчика наличия металлического объекта регулируемого искро-. вого разрядника.На чертеже представлена принци" пиальная схема датчика.Датчик содержит электроды 1 и,2, образующие разрядный промежуток.При появлении в разрядном промежутке металлического тела 3 происходит пробой, что фиксируется индикатором 4. Электроды 1 и 2 смонтированы в изоля-, ционном корпусе 5. Для настройки.дат-; чика на определенный размер контролируемого объекта электрод 2 выполнен. подвижным. Напряжение...

Номер патента: 893737

Опубликовано: 30.12.1981

Авторы: Азбель, Добрецов, Ерофеев, Прудинский

МПК: B65G 3/02

Метки: разгрузкой, складах, сыпучих, торцевой, усреднения

...обрушения к основаниюштабеля ч, Крайние патрубки 5 расположены вертикально, Всасывающие патрубки 6 гидрозлеватора и напорные,трубы 7 гидромонитора установлены в на тележке 8. Входные отверстия 9патрубков 6 и сопла 10 гидромониторапогружены в слой жидкости и обрушенного материалаВ исходном положении всасывающие 15пат рубки 6 ване ают крайнее пра воеположение у основания штабеля ч. акопла 10 гидромонитора подведены вплот. ную к поверхности забоя. Открываютспатрубки 3 .крайнего правого, ряда и 20включают ся гидромониторы. На гнетаемаягидромониторами вода разрушает нижнюю часть штабеля, а вода, поступающая из патрубков, смывает первый слоиЛысогоров едакто Тираж 845ГосударственноГоелам изобретенийМосква, Ж"35, РаМЕ Подписноеомитета...

Номер патента: 891364

Опубликовано: 23.12.1981

Авторы: Ерофеев, Мигунов

МПК: B24B 21/16

Метки: ленточно-шлифовальное

...разворота шпинделя. Этот копир закреплен на станине. Пиноль 1 О имеет возможность перемещаться в направляющих 23 механизма подачи на врезание. Поворот контактного копира 5 в подшипниковой опоре 9 кинематически связан с механизмом обката обрабатываемого изделия. Для этого на копире 5 закреплен кронштейн 24, на котором с помощью оси установлен с возможностью свободного вращения следящий ролик 25, взаимодействующий с кулачком 26, закрепленным на валу 27, установленному с помощью подшипниковых опор 28 в пиноли 10. Кинематичес" кое замыкание следящего ролика 255 О шипниковой опоре 9 на разные углы,величины которых задаются формой кулачка 26. При качании люльки 16 ее вращение передается через зубчатую дару шестерен 41 и 40 на вал 38, 55...

Номер патента: 891145

Опубликовано: 23.12.1981

Авторы: Бельская, Ерофеев, Таборисская

МПК: B01J 27/18

Метки: дегидрирования, катализатор, циклогексанола, циклогексанон

...г (99 от теоретического). Состав, : 28,3 Со; 64,4 Сц; 4,8 Р общей Формулы Со О,9 Сц О,б Р 009П р и м е р 4. Смешивают 8 г сер-З 5 нокислого кобальта и 8 г сернокислой меди и далее проводят восстановление гипофосфитом натрия аналогично примеру 1. Выход катализатора 5,1 г (99 от рассчетного) . Состав катализато ра, Ъ: 31,8 Со; 61,7 Сц; 6,4 Р общей формул Соо,Ь С" о, Ро,11П р и и е р 5. Смешивают 14 г сернокислого кобальта и 2 г серно- кислой меди и далее проводят восстановление гипофосфитом натрия аналогично примеру 1. Выход катализатора 5,0 г (98 от рассчетного), Состав катализатора по данным нейтронноактивационного анализа, : 68,4 Со; 50 20,3 Сц; 7,7 Р общей Формулы СооСц о 1 Рр 1 рКаталитическую активность определяют в установке...

Номер патента: 890116

Опубликовано: 15.12.1981

Авторы: Ерофеев, Костецкая, Скороходова, Тянина

МПК: G01N 1/10

Метки: пробоотборник

...11, дополнительный патрубок 12, эапорныйкран 13.Пробоотборник работает следующимобразом.В корпус кассеты закладываетсяконтрольный Фильтр 7 и подкладнаярешетка 8. С помощью накидной гайки6 Фильтр прижимается по перифериик корпусу кассеты. Внутренняя кром-,ка гайки, контактирующая с фильтром,Ъ должна быть выполнена острой во избежание попадания частиц в зазормежду стеклом и кромкой гайки.Корпус кассеты уплотняется кольцом 10, Пружина 9 поджимает кассетус фильтром к внутреннему торцу стекла 2, поджатого гайкой 3.В собранном виде пробоотборникпомещается под микроскоп для подсчета на фильтре фона загрязнений, занесенных в процессе хранения и установки его в пробоотборник, Осмотр производится через оптическое стеклокрышки 2. Далее при...

Номер патента: 889795

Опубликовано: 15.12.1981

Авторы: Вязовикин, Ерофеев, Красовицкий, Нартов, Сивков

МПК: E02D 7/06, E21C 37/00

Метки: виброударное

...с ферромагнитными пластинами, расположенными параллельно и симметрично ее вертикальной оси.На чертеже изображена схема вибрационно-ударного устройства с приводом, использующим постоянные магниты (могут быть также использованы электромагниты с приводом в виде линейного асинхронного двигателя),Устройство состоит из привода вращательного движения 1, первой пары магнитов 2 привода поступательного движения вверх, ферромагнетиков (стальных пластин) 3, расположенных по противоположным образующим, цилиндрического сердечника ударной части 4, второй пары магнитов 5 привода поступательного движения, расположенных, как и первые, на неподвижном корпусе 6, Магниты каждой пары (2 и 5) расположены в горизонтальных плоскостях симметрично относительно...

Номер патента: 889041

Опубликовано: 15.12.1981

Авторы: Ерофеев, Ткачев, Фурнэ

МПК: B01D 33/02

Метки: барабанный, вакуум-фильтр

...ролик нять в продольными пазами.На фиг. 1 представлен фильтр, общий вид; на фнг. 2 - разрезА-А на фиг. 1.фильтр втцпочает барабан 1 со сходящим полотном 2, коллектор 3, для пода 3 88 чи промывной жидкости, отдувочный ролик 4, расположенный в лотке для сбора промывной жидкости 5. Отдувочный ролик 4 имеет продольные пазы 6, которые в зоне охвата ролика с полотном образуют замкнутые объемы 7, сообщающиеся вне. ренними каналами 8 с распределительным устройством 9, аналогичным распределительному устройству барабана фильтра.фильтр работает следующим образом.Сходящее с барабана полотно с осад-. ком попадает на разгрузочный ролик, где осадок отделяется от полотиа. Далее полотно приходит в зону промывки. Здесь из коллектора 3 на полотно...

Номер патента: 885555

Опубликовано: 30.11.1981

Авторы: Бейсебаев, Ерофеев, Куртмалаев, Мансуров

МПК: E21C 37/00

Метки: выработок, горных, подземных, самоходная

...выполнено в виде герметичного бункера с предохранительным клапаном, аэрируюшим устройством и выходными патрубками.На фиг.изображена машина в разрезе, общий вид; на фиг. 2 - разрез А - А на фиг. . Машина содержит пневмоколесную хо- довую часть 1, ковш 2 и подъемный механизм 3. Ковш (бункер) 2 снабжен загру.- зочным окном 4 с крышкой 5, аэрирующим устройством 6 и патрубком 7 для подсоединения зарядного шланга 8. Шланг 8 снабжен на конце устройством 9 для пере885555 крытия и подачи аэросмеси в шпур через нос независимое друг от друга заряжание трубку 10. Шланг 11 подачи сжатого возду- верхних и нижних шпуров забоя. хаче ез кран 12 подсоединяется к аэрирую При использовании предлагаемой сащему устройству 6. Для поддержания по моходной...

Номер патента: 885204

Опубликовано: 30.11.1981

Авторы: Бобрин, Ерофеев, Марьямов, Селяев, Соломатов, Федорцов

МПК: C04B 25/02

Метки: полимербетонная, смесь

...и перемешивают. К полученной смеси добавляют кварцевый песок, окись металла,асбес" товую муку и сульфат кобальта тщательно перемешивают до получения од-. нородной массы и из последней форму" ют образцы, которые твердеют при 80 фС в течение 8 ч.В результате адсорбции влаги из воздуха окиси металлов частично превращаются в гидроокиси этих же металлов.Совместно с сульфатом кобальта окисью металла повышают стойкость изделий в хлоре и их модуль упругос" ти становится агрессивней. состав,вес.Ъ23 Предлагаемый Известныйсостав,вес.Ъ Компоненты 8 10 Полиэфирная смола 0,7;0,8 0,7 0,6 Нафтенат кобальта 0,35 0,4 0,35 Гипериз Кварцевый наполнитель 86,95 55,8 64,45 71,1 19 26 3,0 1,5 1,0 4,0 2,0 Таблица 2 Предлагаемый состав 1 ).Известныйсостав...

Номер патента: 884977

Опубликовано: 30.11.1981

Авторы: Ерофеев, Качан, Мигунов

МПК: B24B 21/00

Метки: адаптивной, ленточно-шлифовального, подачи, станка

...шток 16 поршня 17гидроцилиндра 18, Последний выполненв виде демпфера, обе полости А и Бкоторого заполнены жидкостью и соединены между собой каналами 19 - 21. Ка-.нал 19 содержит обратный клапан 22,.установлен золотник 24, перекрывающий 26щель В и кинематически связанный сподпружиненным коромыслом 6, на котором имеется ролик 4, следяющий за нагрузкой на ленту.Устройство работает следующим образом,Абразивная лента 2 вращается отприводного шкива 3. Одновременно подается команда на цилиндр 9 подачи,который освобождает рычаг 12 подачи, ЗОперемещающийся с ускоренной подачейпод воздействием груза 14 в направлении контактного. элемента 15, огибаемого лентой 2. При этом поршень 17вытесняет через дроссель 23, которыйнастроен на ускоренную...

Номер патента: 884834

Опубликовано: 30.11.1981

Авторы: Галиуллин, Ермаков, Ерофеев, Качанов, Коржуева, Маркина, Науменко, Николаев, Чебунин

МПК: B22D 7/00

Метки: слиток

...содержащий, вес.%: никель 54,2; углерод 0,04; титан остальное, выполняют в вакуумной .индукционной печи с емкостью графитового тигля 100 кг, разливку которого осуществлятот в условиях вакуума 6-10 мм рт,ст. при 1420 С в графнтовые необогреваемые .изложницы с грунтовыми прибыльными надставками для круглых слитков обшей массой по 5,8, 27 и 98 кг, имеющих отношение высоты тела слитка к среднему диаметру соответственно 1,95;1,75 и 2,0. В тех же условиях производят разливку сплава тс го же состава на известные по форме слитка массой по 27 кг. Из полученн слитков горячей обработкой давления в интервале температур 900-700 С изготавливают прутки диаметром 400 мм.В таблице приведены основные парафы изготовленных слитков.ак видно из...

Номер патента: 883848

Опубликовано: 23.11.1981

Авторы: Гнидаш, Ерофеев, Зуйков, Подлесных, Сенюков, Соловьев, Чивилихин

МПК: G03C 1/82

Метки: антистатическая, композиция

...5-8 мкм в колиесу и добавляют воду где и = 30000, гпсии с размером ччестве 0,08 подо 1003 по весу. П р и м е р 5 Готовят40состоящую из 4,54 по весу жои воды. После растворения жраствор добавляют 0,033 почивателя, например полигликенилянтарных кислот, 0,14дубителя, например глиоксалв композицию вводят сополиретакрилата с малеиновой кислы50 компо елати елатины в весу смаерида аппо весу я, Затем ер метилотсй форму ы Сн-С -СООН щ- С СООСН сн СН- С -1 СООСв виде дис 2-3 мкм в ко обавляют во где и = 200, гп = 1, в виде дисперсиис размером частиц 0,5 - 1 мкм, в количестве 0,02 по весу добавляют водудо 100 по весу.П р и м е р 3. Готовят композициюпо примеру 2 с тем отличием, что в композицию вводят сополимер метилметакрилата с метакриловой...

Номер патента: 882977

Опубликовано: 23.11.1981

Авторы: Гребень, Ерофеев, Логвенов, Осиновский, Скриган, Тикавый, Шныриков, Юшкевич

МПК: C05F 11/02

Метки: органического, удобрения

...компост (1:1) 30 т/га 37,6 7. Лигно-минеральный компост 30 т/га (известный)-5,2 8, йво Рн Кго (экв. варианту 7)-0,9 Точность опыта Р = 2,5;Ошибка разности 2,2 ц/га,3смесь выдерживают в буртах в течение 3 мес.П р и м е р 2, 54,5 т(54,5 вес.4 гидролизного лигнина с влажностью 60-65 ь и рН 2,7-3,4 нейтрализуют 1,8 т (1,8 вес,Ф). мела и доломитовой пыли и вводят при тщательном перемешивании 43,7 т (43,7 вес.ь) навоза крупного рогатого скота, Полученную смесь выдерживают в буртах в течение 3 мес.П р и м е р 3 (среднее значение), 49 т (49,0 вес.3) гидролизного лигнина с влажностью 60-65 ь и рН 2,7- 3,4 нейтрализуют 1,7 т (1,7 вес,Ф) Проведенные исследования показали,что предлагаемый способ обеспечивает получение повышенных урожаев сельско З...

Номер патента: 882728

Опубликовано: 23.11.1981

Авторы: Ерофеев, Ковган, Мигунов

МПК: B24B 21/00

Метки: ленточного, шлифования

...и ведомую ветви, т.е. является ведущим шкивом, и кинематически соединен с привоцом 1 1 ее вращения, в качестве которого может быть использован электродвигатель и т,п, Двигатель привода 11 для повышения чувствительности системы слежения путем уменьшения ее массы установлен на станине 12 соосно с осью 0 поворота коромысла 3.Кинематическая связь следящего за нагрузкой ленты ролика 2 с двигателем привода 1 может быть осуществлена известными и предназначенными для этого устройствами, например глбкой передачей 13 и шкивомзакрепленным на валу ролика 2.При работе устройства от двигателя привода 11 вращается ролик 2, сообщая абразивной ленте 1 вращение са скоростью шлиФования Чп, Механизм 6 подачи поджимает обрабатываемую деталь 8 к шлиФовальной...

Номер патента: 881899

Опубликовано: 15.11.1981

Авторы: Ерофеев, Кирсяев

МПК: H01L 41/09, H02N 2/14

Метки: двигателем, пьезоэлектрическим

...мощности через второй дополнительный формирователь импульсовко второму входу дополнительного фазового детектора, выход которогосоединен с входом устройства сравнения, выход последнего через дополнительное корректирующее устройство 20соединен с управляющим входом генератора колебаний, а выход генераторасоединен со входом усилителя мощности.На чертеже представлена схемаустройства управления пьезоэлектрическим двигателем.Устройство содержит пьезодвигатель 1, усилитель мощности 2, управляемый генератор 3, формирователи импульсов 4 - 5, фазовый детектор б, устройство сравнения 7, корректирующее устройство 8, датчикскорости 9, формирователи импульсов 10 и 11, генератор эталоннойчастоты 12, блок вычитания частот 13, З 5фазовый...

Номер патента: 880922

Опубликовано: 15.11.1981

Авторы: Баскарев, Грузинцев, Гуллер, Данилов, Ерофеев, Левин, Лещенко, Сорокин

МПК: B65G 57/11

Метки: грузов, пакетоформирующая, штучных

...в каждом ряду параллельно друг другу, тогда последующий слой набирают из ящиков, повернутых отно сительно ящиков предыдущего слоя на 90 О, чем обеспечивается укладка в пакет с перевязкой слоев. Разворот ящиков на 90 осуществляется за счет того, что ориентирующее устройство 7 занимает рабочее положение, т.е.выходит за пределы Г-образного упора б, и ящик, подаваемый наклонным конвейером 4 на поперечный конвейер 5,упирается в ориентирующее устройство7 и разворачивается на 90,Предлагаемая пакетоформирующаямашина по сравнению с известными обладает большими техническими возможностями, конструктивно проще, меньше по габаритам. формула изобретения1. Пакетоформирующая машина дляштучных грузов , содержащая подающий конвейер, подъемно-опускную...

Номер патента: 880841

Опубликовано: 15.11.1981

Авторы: Баранов, Ерофеев, Ковальский, Межох, Рудич

МПК: B61L 21/08

Метки: движением, метрополитена, поездов

...поезда до контрольного датчикаот программного, в блок 2 расчета отклонений момента прохождения поездомконтрольного датчика задается времяпрограммного прохождения поездомконтрольного датчика 3 данного перегона. Далее в блоке 6 расчета време"яи отправления поезда состанции вычисляется время отправления поездана основании информации о времени фактического прибытия поезда на станцию,времени графикового отправления дан" ного поезда со станции и времени минимально допустимой стоянки поезда,Затем время отправления поезда состанции в блоке 6 корректируется наосновании времени отправления впере ди идущего поезда по данной станции,т.е.времеяи поступления сигнала отдатчика 10 отправления и времени минимально допустимого интервала...

Номер патента: 880574

Опубликовано: 15.11.1981

Авторы: Грузинцев, Данилов, Ерофеев, Левин

МПК: B21D 43/00

Метки: заготовок, зону, подачи, штучных

...правильности их ориентирования,включающий в себя корпус 4, закрепленный на торце лотка 1 с возможностью съема и выполненный в виде трафарета, рабочий контур которого повторяет наружный контур заготовок 5.На торце корпуса 4 смонтирован датчик6, взаимодействующий через щуп 7 сзаготовкой 5 находящейся в корпусе4. Стенка 3 установлена с возможностью регулированного перемещения внаправлении, перпендикулярном направлению перемещения заготовок 5 на лотке 1. Стенка 3 крепится на лотке 125винтами 8,Поток 1 может быть снабжен вибрационным приводом (не показан), Улотка 1 установлены механизм 9 подачи заготовок 5 в рабочую зону пресса 10, выполненный в виде механической руки, и тара 11 для заготовок 5,Устройство для подачи штучных заготовок в...

Номер патента: 874875

Опубликовано: 23.10.1981

Авторы: Брим, Ерофеев, Пыжьянов

МПК: E02D 19/10

Метки: воды, выработок, котлованов, подземных, удаления

...ст двумя отстойникамиреализующее предложенный способ,Способ осуществляется в следующей последовательности,Первоначально устанавливают направление перекачивания воды из одного водоЗт сборного отстойника в другой, для этогопроизводят, например, заполнение шахтнойводой по каналупервого водосборного отстойника 2.формула изобретения 3874875После заполнения его до установленногоуровня подготавливают к пуску водоотливной насос 3, для чего открывают задвижки4 - б напорного трубопровода 7,.а задвижкиФ - О закрываются.Затем включается насос 3, осветленная 5Мода из первого отстойного водосборника 2засасывается с помощью трубопровода 11и далее по участку 12 напорного трубопровода 7 нагнетается во второй отстойный водосборник 13, заполняет его и...

Номер патента: 874482

Опубликовано: 23.10.1981

Авторы: Баскарев, Грузинцев, Гуллер, Данилов, Ерофеев, Левин, Лещенко, Сорокин, Шаркунов

МПК: B65B 5/10

Метки: коробки, укладки

...с возможностью вертикального и горизон.тального перемещения, а привод пластины и4 о привод шибера состоит из силовых цилиндровс регулировочными винтами и упорами, связан.ных через пневмоэлектропреобразователи ссистемой управления.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР М 169444,,кл, В 65 В 25/00, 1964,ние другой регулируется винтом 14, Над рамкрй 11 расположен в направляющих 15 подвижный шиберный поддон 16, выполненный в видетонкой пластины, с приводом в виде пневмо.4цилиндра 17 с механизмом регулирования длины хода, который, в свою очередь, состоит,например, иэ регулировочного винта 18 и упорного зажима 19,Непосредственно над шиберным поддономустановлен в направляющих шиберный...

Номер патента: 872498

Опубликовано: 15.10.1981

Авторы: Бобрин, Ерофеев, Селяев, Соломатов

МПК: C04B 25/02

Метки: полимерраствор

...3,0 2,0 1,0 1,0 2,0 1,0 Неозон-Д 53 63,5 56,5 Таблица 2 Состав Свойства Предлагаемый Известный 900 1150 1200 1000 Модуль упругости,кг/см110000 180000 150000 150000 0,0005 Коэффициент диффузии, см 7 сут 0,001 0,0005 0,0005 0,85 0,97 0,96 0,93 0,2 0,5 0,00 Объемная усадка, 7. ГиперизАсбестовая мукаНеозонБезводная окись алюминия 53-63,5Предусмотрено использовать неозон марки Д.Полимерраствор готовят следующим образом.Полиэфирную смолу смешивают с наф. тенатом кобальта, добавляют гипериз и снова перемешивают. В полученное связующее вводят смесь безводной оки Ненасыщенная полиэфирнаясмола Безводная окись алюминия Призменная прочность,кг/см Коэффициент химической стойкости в хлоре после двух лет выдерживания в среде) си алюминия,...

Номер патента: 870709

Опубликовано: 07.10.1981

Авторы: Ерофеев, Кононенко, Панин, Певзнер, Смирнов

МПК: E21C 39/00

Метки: датчик, ультразвуковой, шпуровой

...досыльныхштанг и штуцер 12 для присоединенияшланга, по которому подводится сжатыйвоздух.Датчик работает следующим образом.Датчик подается в скважину на досылочных штангах (не показаны), крепящихся к штоку 11. Пьезоэлемент 9870709 Формула изобретения 15Ультразвуковой шпуровой датчик, содержащий корпус с пневмоцилиндром ипоршнем, пружину возврата и пьезоэлемент, о т л и ч а ю щ и й с я тем,20что, с целью повьппения точности измерений путем обеспечения постоянстваусилия прижима пьезоэлемента к стенке шпура, датчик снабжен шарнирнорычажным механизмом, на одном из ры 25чагов которого закреплен пьезоэлемент,подсоединяется к измерительному при.бору с помощью кабеля 10, При подаче в пневмоцилиндр 2 сжатого воздуха через штуцер 12 поршень 3...

Номер патента: 870535

Опубликовано: 07.10.1981

Авторы: Абранпальский, Бугаенок, Ерофеев, Селицкая, Шишко

МПК: D21C 7/00

Метки: варки, волокнистых, полуфабрикатов

...материала, закрываемого крыш.кой 2 с манометром 3, и электромагнитной обмотки 4, выполненной натеплоэлектроизоляцнонном каркасе 5н огражденной предохранительным приспособлением 6. Приспособление дляподачи исходных материалов и выгрузки готового продукта н система дляциркуляции щелока на схеме не показаныеУстройство работает следующим об разом.В варочный котел 1 загружают исходные материалы и герметически закрывают крышкой 2. Затем индуктор 4подключают к источнику переменного 20 электрического тока промьааленной частоты напряжением 220/380 В, в результате чего создается переменное. электромагнитное поле, замыкающеесяна ферромагнитном варочном котле,который вследствие появившихся в немвихревых токов и эффекта перемагничввания...

Номер патента: 868193

Опубликовано: 30.09.1981

Авторы: Артемов, Гущин, Ерофеев

МПК: F16H 1/14

Метки: зубчатая, коническая, передача, прямозубая

...са. При монтаже передачлесо 2 смещается относительно номинального положения на величину ГАР,ведущее 1 - на величину мр и изМрьи,меняется межосевое расстояние навеличину 1 . В описываемой передачевершины начальных конусов не совпадают.Шаг зацепления Р ведущего колеса1 увеличивается по сравнению с шагомзацепления Р ведомого колеса 2 навеличину а , лежащую в пределах суммарной упругой деформации зубьев.Укаэанная разность шагов зацепленияобеспечивает кромочный контакт в за-,полюсном зацеплении и коэффициент перекрытия, близкий к единице. В моментпересопряжения зубьев жесткий ударвоспринимается серединами профилей.Все это ведет к повышению плавностиработы, КПД н к меньшей вероятностизаедания.В процессе работы колес в предлагаемой конической...

Номер патента: 866007

Опубликовано: 23.09.1981

Авторы: Ерофеев, Пакшвер, Самута, Сапронов

МПК: D01D 5/00

Метки: волокна, процессом, синтетического, термообработки

...плавильного устройства на качественные 07 6показатели (напримерна коэффициент двойного лучепреломления) волокна.Перед включением электроприводов 3 в работу. измерители 10 фазового рассогласования частот и преобразователи код-напряжение 16 не подключаются к регуляторам 6 скорости. На выходах последних поэтому напряжения равны . нулю и электроприводы 3 неподвижны, На выходах тахометрических датчиков 17, при этом, отсутствуют аналоговые и дискретные сигналы, а источник 8 эталонной частоты генерирует их. В результате указанного состояния частотных датчиков 17 и источника 8 эталонной частоты между последовательностями их импульсов напряжения, поступающих на входы измерителей 1 О фазового рассогласования частот возникает фазовое...
