Система доставки руды под действием собственного веса

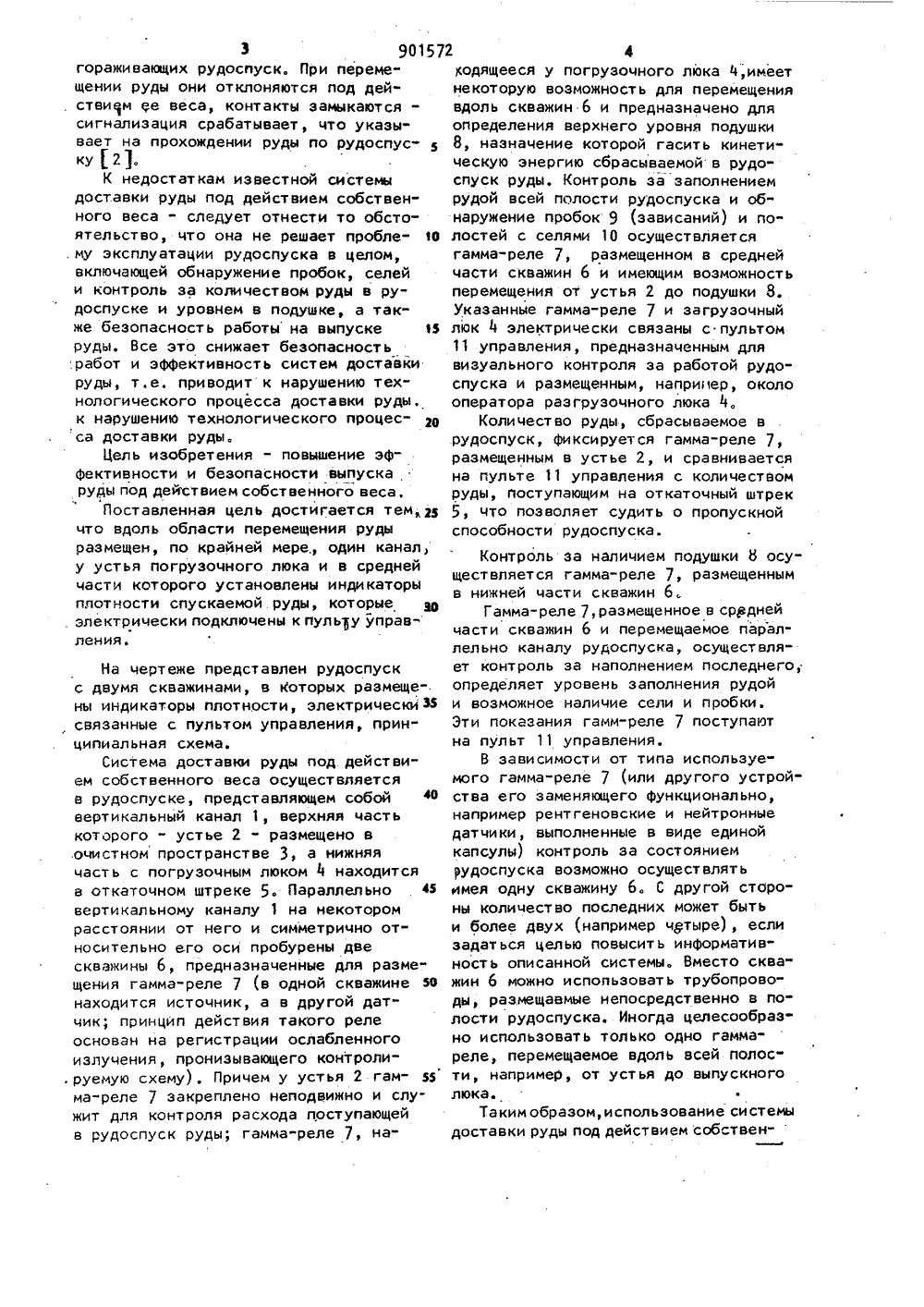

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТЬРСКЬМУ СВИДЕТЕЛЬСТВУ Союз СоветсиикСоциалистичесиикРеслублии ц 901572(51)М. Кл. Е 21 Г 13/00 3 ЬеудвретвеныН кемитет СССР вв делам изфбретеикк и открытий(54) СИСТЕМА ДОСТАВКИ РУДЫ ПОД ДЕЙСТВИЕИ СОБСТВЕННОГО ВЕСА Изобретение относится к системам доставки руды под действием собствен" ного веса к .рудоспускам, используемым на рудниках горнорудной промышленности.Доставка руды под действием собственного веса является наиболее дешевой и производительной, Ее осу" ществляют непосредственно в очистном пространстве по решеткам, скатам и рудоспускам через камеры грохочения 111.,Основным недостатком в эксплуатации рудоспуска является образование так называемой пробки (зависание), селей (пульпообразная рудная масса), необ" ходимост ь контроля за уровнем подушки, наличие которой у разгрузочного люка позволяет погасить кинетическую энергию спускаемой руды, а также контроль эа количеством руды в рудоспуске.Для устранения недостатков применяют спуск в два отделения, одно из которых лестничное, проходка параллельных ходков и горизонтальных сбоек,автоматическая сигнализация прохождения руды (или породы) по рудоспуску,однако лестничные спуски (отделения)для систематического контроля усложняют поддержание крепления в исправ"ном состоянии, ограничивают устройство шуровочных отверстий и применениевзрывных веществ для ликвидации пробок, проходка параллельных ходков игоризонтальных сбоек связана с трудозатратами, соизмеримыми с проходкойсамого рудоспуска,Наиболее близкой к предлагаемомутехническому решению является системадоставки руд под действием собствен"ного веса, например рудоспуск, включающая разгрузочный люк и пульт управ"ления с индикатором, а также несколь"ко контактных устройств, размещенныхв рудоспуске, и такое же количествосигнальных ламп, устанавливаемых вмес"те, со звонком, например, у раэгрузоч"ного люка. Контактные устройства вы"полнены в виде клапанов-щитов, пере"3 90157 гораживающих рудоспуск. При переме" щении руды они отклоняются под дей, ствием Ее веса, контакты эамыкаютсясигнализация срабатывает, что указывает на прохождении руды по рудоспус-ку 2 1.К недостаткам известной системы доставки руды под действием собственного веса - следует отнести то обстоятельство, что она не решает пробле .му эксплуатации рудоспуска в целом, включающей обнаружение пробок, селей и контроль за количеством руды в рудоспуске и уровнем в подушке, а также безопасность работы на выпуске 1 руды. Все это снижает безопасность .работ и эФФективность систем доставки руды, т.е, приводит к нарушению технологического процесса доставки руды, к нарушению технологического процесса доставки руды.Цель изобретения - повышение эФФективности и безопасности выпускаруды под действием собственного веса,Поставленная цель достигается темр что вдоль области перемещения руды размещен, по крайней мере один канал, у устья погрузочного люка и в средней части которого установлены индикаторы плотности спускаемой. руды, которые электрически подключены к пуль 5 у управления. На чертеже представлен рудоспускс двумя скважинами, в которых размещены индикаторы плотности, электрически Ззсвязанные с пультом управления, принципиальная схема.Система доставки руды под действи"ем собственного веса осуществляется в рудоспуске, представляющем собой 4 в вертикальный канал 1, верхняя частькоторого - устье 2 - размещено в очистном пространстве 3, а нижняя часть с погрузочным люком 4 находитсяв откаточном штреке 5, Параллельно . 4 Звертикальному каналу 1 на некотором расстоянии от него и симметрично относительно его оси пробурены две скважины 6, предназначенные для разме" щения гамма-реле 7 (в одной скважине 5 О находится источник, а в другой датчик; принцип действия такого реле основан на регистрации ослабленного излучения, пронизывающего контроли. руемую схему), Причем у устья 2 гам ма-реле 7 закреплено неподвижно и служит для контроля расхода поступающей в рудоспуск руды; гамма-реле 7, на 2 фнодящееся у погрузочного люка 4,имеет некоторую возможность для перемещения вдоль скважин 6 и предназначено для определения верхнего уровня подушки 8, назначение которой гасить кинети" ческую энергию сбрасываемой в рудо- спуск руды. Контроль за заполнением рудой всей полости рудоспуска и обнаружение пробок 9 (зависаний) и полостей с селями 10 осуществляется гамма-реле 7, размещенном в средней части скважин б и имеющим возможность перемещения от устья 2 до подушки 8. Указанные гамма-реле 7 и загрузочный лак 4 электрически связаны с пультом 11 управления, предназначенным для визуального контроля за работой рудо- спуска и размещенным, например, около оператора разгрузочного люка 4,Количество руды, сбрасываемое в рудоспуск, Фиксируется гамма-реле 7, размещенным в устье 2, и сравнивается на пульте 11 управления с количеством руды, поступающим на откаточный штрек 5, что позволяет судить о пропускной способности рудоспускаКонтроль за наличием подушки 8 осуществляется гамма-реле 7, размещеннымв нижней части скважин б.Гамма-реле 7,размещенное в среднейчасти скважин б и перемещаемое параллельно каналу рудоспуска, осуществляет контроль эа наполнением последнего,определяет уровень заполнения рудойи возможное наличие сели и пробкиЭти показания гамм-реле 7 поступаютна пульт 11 управления,В зависимости от типа используемого гамма-реле 7 (или другого устройства его заменяоцего Функционально,например рентгеновские и нейтронныедатчики, выполненные в виде единойкапсулы) контроль эа состояниемудоспуска возможно осуществлятьимея одну скважину б. С другой стороны количество последних может бытьи более двух (например четыре), еслизадаться целью повысить информативность описанной системы. Вместо скважин б можно использовать трубопрово"ды, размещавмые непосредственно в полости рудоспуска. Иногда целесообразно использовать только одно гаммареле, перемещаемое вдоль всей полос"ти, например, от устья до выпускноголюка.ФТа ким образом, использование си стемыдоставки руды под действием собствен-5 901572 4 ного веса позволяет повцсить ее эф- погрузочного люка и в среднеи части фектианость и безопасность. которого устаноеены радиационныеиндикаторы плотности спускаемой формула изобретения руды, которые электрически подключе 5 ны к пульту управления.Система доставки руды под действием собственного веса, например рудо" Источники информации, .спуск, включающая разгрузочный люк принятие во внимание при экспертизе и пульт управления с индикатором, 1, Справочник по горному делу. о т л и ч а ю щ а я с я тем, что, Е И.,Госгортехиздат", 1960, т. 2, с целью повышения эффективности и ,с. 643. безопасности выпуска руды, вдоль 2. Попов Г.Н, Капитальные .спуски области перемещения руды. размещен, по, для руды и породы. М,-ЦНТБ, 1946, крайней мере, один канал, у устья с. 34 (прототип).лВНИИПИ Заказ 12328/37 Тираж 469 Подписное Филиал ППП "Патент.", г.ужгород, ул.Проектная,4
