E21B — Бурение грунта или горных пород

Номер патента: 303425

Опубликовано: 01.01.1971

Автор: Мещер

МПК: E21B 47/08

Метки: горных, крутом, падении, пластов, пород, расслоений

...соединенных между собой четырьмя стержнями 3. В прямоугольных отверстиях 4 этих плоскостей помещаются закрепляющие элементы, выполненные в виде вертикально расположенных пластин 5, соединенных со шлангом 6 через металлические или пластмассовые воронки 7. Между пластинами 5 помещаются пластины 8, закрепленные на ребрах эластичных (резпновых) диафрагм 9, имеющих форму треугольных призм, соединенных своими основаниями с основанием воронки так, что между ними образуется закрытая полость, в которую через шланги 6 нагнетается воздух. Системы из пластин 5 и 8 могут совершатьпоступательные горизонтальные перемещения,величина которых ограничивается размерамотверстий 4,5 Внутри корпуса размещен измерительныйэлемент, выполненный в виде...

Номер патента: 303426

Опубликовано: 01.01.1971

Авторы: Краснодарский, Крылов, Сухенко

МПК: E21B 47/10

Метки: исследовании, мгновенного, пластов, поглощающих, подлива, скважине, создания

...исследований поглощающих пластов, так как при подготовке скважины к исследованию исключается всякое нарушение равновесия в системе скважина - пласт.Описываемый способ осуществляется следу. ющим образом (см. чертеж).В скважину 1 до положения статического уровня спускают бурильные трубы 2 с пакером 3, проходное сечение которого перекрыпго диафрагмой 4, Верхний конец бурильных труо располагают так, чтобы в них удобно было производить замер падения уровня жидкости. Затем бурильные трубы с ломощью буровых насосов или водопроводной лицин медленно заполняют жцдкостью, удаляя из них воздух. Созданное в трубах необходимое избыточное давление деформирует уплотнитель гидравлического пакера и разобщает затрубное пространство от подпакерной зоны,...

Номер патента: 303427

Опубликовано: 01.01.1971

Авторы: Алимов, Волков, Дворников, Фомин, Яковлев

МПК: E21B 3/00

Метки: бурильных, испытания, машин, стенд

...13 поступает в бак 12.ления в полости А регулируется и фиксируется манометром 15. При работе ет вращатель штоку 2. Шт вал гидронас через фигурн щает поршен мая объем х Масло через Величина дав дросселем 13Изобретение поясняется чертежох, на кото ром схематически представлена конструкция стенда для испытания бурильных машин.Стенд состоит из нагрузочного гидроцилиндра 1, шток 2 которого имеет профильное сечение (например, лыски), Шток соединяется 20 с поршнем 3 с помощью упорного подшипника 4 и может перемещаться в осевом направлении относительно шестерни 5, которая через шестерню б связана с валом гидропасоса 7.25 ронасос 7 через мя асло и сливает его ль 1 б и дроссель 17 а давления в напор тственно нагрузка н тся дросселем 17 и и 19....

Номер патента: 303428

Опубликовано: 01.01.1971

Авторы: Алейников, Донецкий, Нечипуренко, Про, Сильченко

МПК: E21B 19/084

Метки: бурения, скважин

...14, параллелограммные подвески 15 и лебедка 16. К основанию укреплены направляющие для ветвей подающего става,Подающий став состоит из двразованных секциями 17 става к филя, соединенных между собой шари рамп 18. Для соединения секцш применен замок из плоской пружины 19 и крючка 20. Б соорс подающий став имеет коробчатое сечение, внутри которого располагаются рукава (кабели) 21. На внешнеи стороне подающий став имеет выступы 22 для зацепления с цепями станка подачи 23.Рама устанавливается и раскрепляет;я па штреке с помощью домкратов распора, Основание, прикрепленное к раме, вместе с уста новленной на него буровой машццоц 24 поднимается прц помощи ручной лебедки 16 закрепляется винтамц 4 и 5. Ориентирование машины в заданном на.правлении...

Номер патента: 303429

Опубликовано: 01.01.1971

Автор: Козлов

МПК: E21B 19/083

Метки: tutl-lttflьмблиотена, автоматизированный, механизм, подачивсгсоюснаяnatlhtfio

...движение шток 2, ко- О торьш начинает верехещаться вправо от край.него леого положения. Ьд 1 и зажат кеткд корпусом и колодкой, шток начинает ускорять корпус, стремясь переместить его к поршшо 10 и тем самым уменьшить обьем камсры 5.5 Благодаря этому резко возрастает давлениежидкости в камере, а следовательно, и сила, под действием которой шток зджимаетс 11 до такой величины, прп которой сцепление тяги с корпусом станет достаточным для ускорения О перемещаемой массы. Последний движется ускоренно до тех пор, пока ускоренно движется шток. Как только шток начинает тормозиться и отставать от перемещаемой массы, увлекаемый им в начальный момент корпус переме щается влево относительно поршня 10, благодаря чему давление жидкости в...

Номер патента: 303430

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Кузнецов, Цай, Цветных

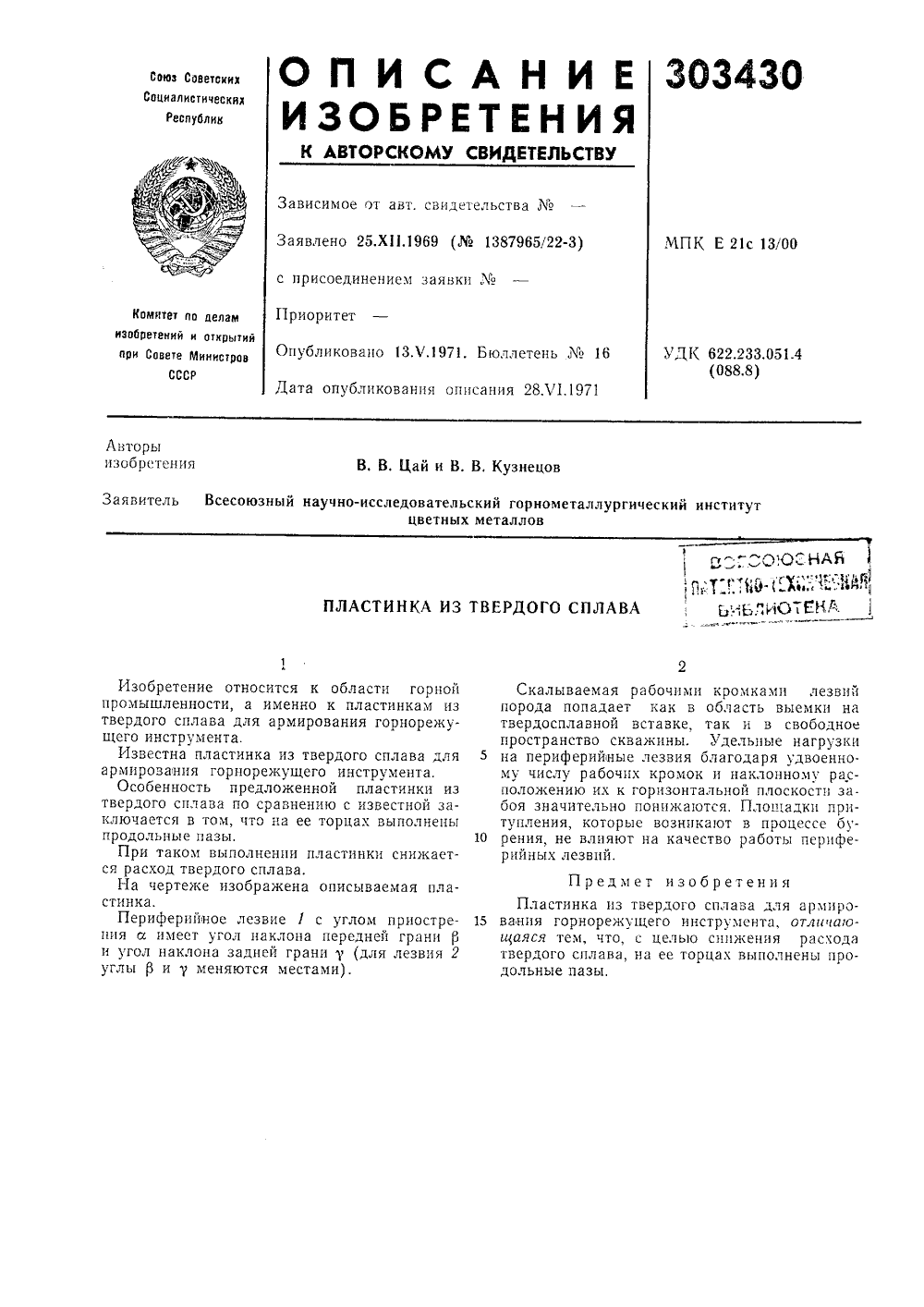

МПК: E21B 10/46

Метки: ddrcologhafiin, tiiamp, vikiif, пиотенд, пластинка, сплаваi, твердого, ь1

...горизонт боя значительно понижаю тупления, которые возник рения, не влияют на каче рийных лезвий.Предмет изо области горной к пластинкам из вания горнорежуердого сплава для о инструмента,ной пластинки изию с известной за торцах выполнень О стинки снижаететени писываемая плаПластинка из твердого сплава для армцро ванпя горнорежущего инструмента, отлциаощаяся тем, что, с целью снижения расхода твердого сплава, на ее торцах выполнены продольные пазы,с углом приострепередней грани НЦ Р (ДЛЯ ЛЕЗВИЯ 2 ами).Изобретение относится кпромышленности, а именнотвердого сплава для армирщего инструмента.Известна пластинка из твармирования горнорежущегОсобенность предложентвердого сплава по сравненключается в том, что па еепродольные пазы.При таком...

Номер патента: 303431

Опубликовано: 01.01.1971

Авторы: Великий, Вехгев, Кобозев, Кондратенко

МПК: E21B 7/14, E21C 37/16

Метки: 303431

...термобур, продольный разрез,Термобур включает головку 1 с форсуцкой 2 для горючего и завихрителем 8 окислителя, камеру сгорания 4, сопловой аппарат 5 и баш мак б. В верхней части термобура закреплены трубопроводы 7 - 9 для горючего, кислорода и воды соответственно.Головка 1 выполнена в виде эдержащего сопло 10, канал 11 воздуха и смесцтельцую камеру 12, и вставляется в ш 5 жнюю часть буровоц штанги И. Сопловой аппарат 5 и камера сгораш 5 я 4 поджцмаются к головке чехлом 14. На трубопроводе 8 для подачи кислорода установлена пружина 15, упирающаяся одним концом з клапан 16, который сопрягается с соплом 10. Ме 5 кд трубопроводом 8 ц клт 5 цацох 16 оордзуеГся замкнутая косьцевдя цо:ость А, которая р 55 дом Отверстии соедпцяеГся с...

Номер патента: 303612

Опубликовано: 01.01.1971

Авторы: Даев, Денисов, Сааков

МПК: E21B 47/12, G01V 3/26, G01V 3/34 ...

Метки: диэлектрического, индуктивного, каротажа

...зонда. Измер 5 Стс 51 СДВИГ фаз СЖДУ Э.Д.С На 3 С СЦ НЫМИ В ЭТИХ 1 Сс 1- туИкях. Последние сосдицсцы со входами усилителей 4 высокой частоты. Усилители высокоц 1 ЯСТОТЬ СОЕДИНЕЦ 1 СО С.ЕСРТСЛ 51 МР с, К КО О- рым цодключе; общий Гстеродц 6. Выход смесителей соединен с и. одом усилителей-формирователей Т, Езыходы,которых подключены ко входам фазоцзмсритсльного блока 8. Блок 9 явтоматцчсокого отключения кяцаля пе)сдачи ЦифОРМЯЦЦЦ СОЕДПНСЦ С чСЦЛИТЕЛЯ)И.фОРМИ- ровятслями 7; с ивходом фазоизмерительного с)лока 8 и линией передачи 10 сигнала на поверхность, подключсцпоц к регистрирующему устройству 11,Элсктропная схс)Я Олока 9 ожет оыть Выбрапс 1 различной, но во всех случаях оца Олжцс 1 5 ПравЛИТЬСя НяцрЯЖЕНИЯМИ, ЗЯВИСЯ- ц;,ими от величины...

Номер патента: 304343

Опубликовано: 01.01.1971

Авторы: Андреев, Владиславлев, Всесоюзный, Дюков, Перегудов

МПК: E21B 10/08

Метки: буровое, долото, шарошечное

...кости, опорные элементь ны стаканом, прнкрепл упорным элементом, пом пусом и шарошками, и р цовых участках шарошю Андреев, Ю. Е, Владиславлев,Известны б а, включающие ры опоры.В предлагаемом долоте опорные элементы шарошки образованы стаканом, прикреплен ным к корпусу долота, и упорным элементом, помещенным между корпусом и шарошками, и расположены в межвенцовых участках шарошки. Такое выполнение опоры позволяет увеличить ее стойкость, а следовательно по высить проходку долота.На фиг. 1 показано описываемое долото, вертикальный разрез и вид по стрелке А; на фиг. 2 - подшипник скольжения, поперечный разрез. 15Долото состоит из шарошек 1, находящихся в стакане 2, имеющем прорези для размещения в них венцов шарошек. Выше шарошек...

Номер патента: 304344

Опубликовано: 01.01.1971

МПК: E21B 25/00, G01N 1/08

Метки: 304344

...лРгьлд ,сосегпедя ион.лд иолЫг лллг ее инеяиждаг -гоц миндоулооуодц иомлд ионго елол,э гчн -Одолэ иояохоу э лаеяиьяенелэл миндоулооу -Одц 1 чээек Р 1 олэикоггоэ 1 ч 9 одц эдо 9 ее идц9 жон игчл,есауле нэггцэдРгее о,1 одо.1 оР 1 нс"едпнэ еилия апнои ен д коиэцгп кцгпае.оц К 1 пэдэадо олонГохя л кеннэ;коенэ 1 ЧЗОИа ИОЫИЩОЮЭ бил МИННО.1 ООЧО 1 Ц еэккчггия д ц ки Яокдон ллл,илэни иинэчггэл.еяогсэггээи-оньлен игчнаноээщИИ аойаниия аса 80 ива ииг 1 еби 1 а и нинагаб 9888 ЬЧЕ 1 ГаГ 1 ав саяьчон(91 08/1199011 аМ) 061111 онэг"Як - очаг еял,эчггал,аггияэ .гяе ло эокиэияе О/ос с 11 с Д Я 1 Ц ЫИ Н ЗАЭЫЯ В ИНТАМИ аии 9 йоахивваьииисгеипо ХИИЫВ 8 ЕЧ ВСИОР ИгЯ киналадуоеи лэкгадЦ едэкеи кенчц эицоР 1 ен кенюдояоц еная-осгоцэед г еэлцдоРг оломээ...

Номер патента: 304345

Опубликовано: 01.01.1971

Авторы: Асфанди, Колганов, Максутов, Попов, Татарский, Халаман

МПК: E21B 33/12

Метки: 304345

...Х. А. Асф сбрасывают клапан, который садится в седло 9. Жидкость, нагнетаемая в трубы под давлением, проходит через каналы а в полость Л ц воздействует на патрубок 4, который одновременно действует ца герметцзцруюшце элементы 8 ц шлццсы 2. После здклцццвдцц шлипсового устройства в обсадной колоние герметизирующие элементы окончательно деформируются, чем достигается герметизация затрубного пространства.В заякоренном ц уплотненном состояшги пдкер удерживается фиксирующим узлом в виде подпружиненных плашек, входящих в зацепление с зубцами, выполценнымц на поверхности пдтру бка. После установки пакерд в скважине клапан извлекают прц помаши ловителя.Для съема устройства ц извлечения его цз скважины в трубы забрасывают клавди, который...

Номер патента: 304408

Опубликовано: 01.01.1971

Авторы: Акаров, Вуккерт, Государственный, Григорьев, Институт, Кутузов, Михеев, Московский, Наринскнй, Солдатос, Трусов, Чугунов, Экспериментальный

МПК: E21B 10/08, F25B 11/00

Метки: 304408

...шл:,цевсго саслшепич 10, и лалсе;агупорный у зсл 8, отрезок труоы , распсгОженьй Нпже шлицевого сасЛпения 9, и долота 14,10 азс , продольные колеоан;:я Ло т) ) Б. Н. Кутузов, И, Г. Ь В. К, Григорьев,Ву Московский ордена Трудо и Государственный проект институт по обИзобретение относится к горной промышленности, а именно к буравы. става, .Известен буровой став, включающий кснцентрично расположенные колонны труб, осевую многсступенчату:о опору качечпя и кольцевые эластичные элементы.Предлагаемый став отличается тем, что нижняя часть внутренней калоннь счабжена ШЛЦЕВЫ. СОЕДНЕНИЕМ, 2 НВРУжН 2 Я КОЛОНН 2 соединена с внутрещей посрелствам упорного узла и имеет шлцевое ссел.:нение, распо.оженное выше многоступенчатой опоры.Такое Выполненв Оу...

Номер патента: 305238

Опубликовано: 01.01.1971

Авторы: Мирошник, Пат, Фишман

МПК: E21B 7/30

Метки: бурения, скважин

...породы к стенкам скважины такое устройство не может быть использовано для бурения скважин без извлеч ния грунта с одновременным уплотнением стенок скважины.Цель изобретения - образованиебез извлечения грунта.Достигается это тем, что наконечник выполнен с диском, расположенным над винтовой лопастью и связанным с установленными в наконечнике лопатками, преимущественно криволинейными.Кроме того, один торец каждой лопатки может быть оперт на вал.На фиг. 1 представлено устройство д реция скважин, общий вид; на фцг, 2 по А - А ца фиг, 1; ца фиг. 3 - схема б скважины.К базовой машине 1 крепится вращающаяся буровая штанга 2 со сменным буровым наконечником 3, состоящим из вала 4 бура, режущих элементов 5, перки б, винтовой лопасти 7 и...

Номер патента: 305252

Опубликовано: 01.01.1971

Авторы: Ахметз, Богданов, Нов, Облеухов

МПК: E21B 31/20

Метки: внутренняя, труболовка

...клиновые плашки 2 расклинцваются ц под действием пружины 8 возвращаются в исходное положение. обретени едмет Вцутрпус с ив нцх5 тем, чтоцця еежена вьми якотельноО плашка ледующим обр азом.требуемую глубину,Изобретение относится к буровому инструменту, в частности к механизмам для ликвидации аварий в буровых скважинах.Известные труболовки внутренние включают корпус с наклонными пазами и расположенными в них клиновыми плашками.Цель изобретения - многократное исполь. зование труболовки без подъема на поверхность.Это достигается тем, что труболовка снабжена выполненным в виде поршней с плашками якорем, размещенным подвижно относительно корпуса и связанным с клиновыми плашками посредством втулки.На фиг. 1 показана предлагаемая труба-...

Номер патента: 305253

Опубликовано: 01.01.1971

Авторы: Катков, Пустовойтенко, Сельващук

МПК: E21B 31/18

Метки: наружная, труболовка

...резьбы для соединения с колонной труб и с направляющей воронкой.Плашки 2 имеют наружную гладкую копическую поверхность и внутреншою цилипдри ческую с насечкои. Кроме того, они имеют один сквозной продольный разрез и несколько несквозных, благодаря чему они могут разжиматься,Фасонная втулка 4 выполнена с фигурным выступом на торцевой поверхности. Она жестко крепится к корпусу 1.Захват и извлечение оборва и штанг наружной труболовкой едующим образом.Труболовку присоединяют к колонне труб и спускат в скважину до находящимися аварийных труб. Труба, войдя внутрь корпуса 1 труболовки, раздвинет манжету 5 и упрется в нижний торец цлашск 2. Плашки 2 прц этом упрутся в нижний торец втулки 4, разожмутся в радиальном направлении, и труба,...

Номер патента: 305254

Опубликовано: 01.01.1971

Авторы: Банатов, Бережной, Гайворонский, Захаров, Навроцкий, Розов, Снегирев, Титков, Фарукш, Фридер

МПК: E21B 33/14

Метки: движения, ограничения

...промыв сквахкины путем закачки жид 25 кости в пространство за колонной обсадных На фиг ство в ра на фиг. 2 нения),канкутелту тр б.Применение ограничителя 8 движения обепечивает самокоцтролируемый процесс вовратного поступлештя цементного раствора30 обсадные трубы. ста ых Авторыизобретения Н. И, Титков, А. П, Захаров,К, А, Владимиров, А. И. Бер Б. И, Навроцкий, В. В. Фри Устроиство используется при цементировании скважин.Известное устройство, описанное в авт. св.186919, состоит из упорного кольца и подвижного патрубка с промывочными каналами, суммарное проходное сечение которых уменьшается снизу вверх.Описываемое устройство отличается от известного тем, что оно снабжено обратным клапаном, установленным в патрубке выше промывочных...

Номер патента: 305255

Опубликовано: 01.01.1971

Авторы: Бабишин, Голубев, Зайонц, Лобода, Розин, Центральна, Шонин

МПК: E21B 15/00, E21B 41/00

Метки: буровой, укрытие, установки

...посаженному на пальцы соединениягидравлических домкратов с мачтой.Боковые 12, 18 и центральная 14 секциишарнирно соединены друт с друтом и образуют рабочую площадку, которая при помощи кронштейна 15 крепится к платформе буровой установки и опирается на домкраты 16.К задним стойкам балок 4 приварены шарнирно складывающиеся консоли 17, которые ЗО вторым концом присоединены при помощи болтов к заднеп стенке 18. Каркас укрытия, размещенный на рабочей площадке, состоит из задней стенки 8, боковых рам 19 и 20, соединенных между собой съемными перемычками 21, шарнирно поворачивающейся двери и крыши, состоящей из двух рам 22, на которых шарнирно установлены крышки верхнего люка 28. Укрытие имеет также кронштейны 7 и полуфермы 24,...

Номер патента: 305256

Опубликовано: 01.01.1971

Авторы: Акиншин, Ерофеев, Петров

МПК: E21B 47/06

Метки: давления, забойное

...1 б над цакером 17, разделяющим эксплуатационные объекты 1 и 11 ца насосно-компрессорных трубах 18, против верхнего эксплуатационного объекта 1. В скважине суфлер находится в закрытом состоянии (см. фцг. 1) .В процессе измерения забойного давления верхнего объекта глубинный манометр 10 с замерной головкоц опускают в скважину по ко лонне цасосцо-компрессорцых труб н сажаютна суфлер. При этом замерная головка в лифтовых трубах центрируется направляющими пластинами 15, находит на стержень 1 суфлера и отжимает втулку 2 вниз, сжимая возвратную пружину б. Пружина сжимается 5 за счет веса глубинного манометра, Процесс сжатия пружины и перемещения втулки прекращается после того, как стержень верхним концом упрется в дно полости Б замерной...

Номер патента: 305257

Опубликовано: 01.01.1971

Авторы: Бричкин, Мещер, Однорог

МПК: E21B 47/026, E21B 49/00

Метки: горных, расслоений

...мается к стенке скважины 27, 30525751015 20 25 30 35 40 Устройство опускается в скважину на тросе 28 и мерной ленте 29, которые наматываются раздельно на двухбарабанную лебедку, установленную в устье скважины.Конструкция барабанов должна обеспечивать возможность сдвижения их относительно друг друга на величину, равную двойной длине прорези 7 (см. фиг. 2,г) в стержне б. В свою очередь размеры прорези должны быть такими, чтобы ролики 3, 4 и 5 могли втягиваться в корпус прибора и выпускаться из него. Трос 28 прикрепляется к вилке 9, а мерная лента 29 к вилке 8. К вилке 9 подвешен груз 30.Используя величину свободного хода барабанов лебедки, устройство опускается на ленте 29 с ослабленным тросом 28 до места, с которого намечается производить...

Номер патента: 305258

Опубликовано: 01.01.1971

Авторы: Ветров, Рогов

МПК: E21B 19/086

Метки: бурильной, подачи

...орган 3 содержит силовой цилиндр 5, подвижный шток 6 которого несет ьа свободном конце двусторонгпою собачку 7, взаимодействующую в процессе подачи машины 4 с отверстиями 8 в нижней части трубчатой направляющей.5 Цилиндр 5 на наружной поверхности имеетвыступ 9, проходящий через продольный паз 10, который выполнен в трубчатой направляющ.н, Выступ несет две вертикальные стойки 11 с пазамн 12, в которых дву мя лысками 10 13 располагается цилиндрическии стержень14, прикрепленный и хвостовой части машины перпендикулярно к ее оси. Таким образом достигается простое креп ление бурильной машины к подающему органу.Процесс крепления осуществляется следующим образом. Бурильную машину располагают хвостовой частью перпендикулярно к...

Номер патента: 306243

Опубликовано: 01.01.1971

Авторы: Залкин, Липский

МПК: E21B 4/00

Метки: забойных, клапан, механизмов, отключения

...Известны клапаны для отклюных механизмов, применяемыескважин, включающие корпус слами, один из которых соединяетполость корпуса с забойным мехтановленным ниже него, а друтрубным пространством, причемимеют седла и шар.Предложенный клапан отличавестных тем, что седла каналов иооразующую, наклоненную в сторсоединяощего полость корпуса с р) пространством,Эти отличия упрощают конструкцию клапана и обеспечивают многократное его пере. ключецие.На чертеже изображен предложенный клапан.Он содержит корпус 1, внутпомещен шар 2 и имеются каналцал 3 соединяет полость клапанапространством, а канал 4 - с зханизмом, расположенным ниже Благодаря этомуклону шарвием силы тяжести располагается внала 3, перекрывая этот канал.размещен в седле канала 3, его...

Номер патента: 306244

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Давидам, Климов, Кораблев, Мадаев, Проектный, Смирнов, Твердых, Тот, Фальковский

МПК: E21B 10/08

Метки: jivj, nari№cm, vkk, автоматическая, долотd-n, зубков, извлечения, линия, механическс, отработанных, твердосплавных, шарошечных, •gt

...шарошек. Кассеты выполнены в виде прямоугольного ящика, в котором закреплены в горизонтальной плоскости несколько железных листов с отверстиями. Кассеты и листы, на которых размещаются конуса шарошек, покрыты стеклопластиком.Ванна травления поверхностного слоя конусов шарошек выполнена закрытой. В нее после промывки помещаются кассеты с шарошками. Травление происходит в 25 о -ной серной кислоте, предварительно подогретой до 80 О. Перенос кассет из одной ванны в другую и от данной линии к другой производится при помощи электротельфера (на чертеже це показан).Ванна нейтрализации предназначена для промывки водой кассет с шарошками после травления,Автоматическая линия работает следующим образом. После предварительной очистки конусы...

Номер патента: 306245

Опубликовано: 01.01.1971

Автор: Сабирз

МПК: E21B 10/08

Метки: долота, замкового, пальца, фиксации, шарошечного

...штифт выполняют таким образом, что его ось совпадает с осью цапфы или отстоит от нее на расстояние, меньшее или равное половине диаметра отверстия,На фиг, 1 изображена лапа долота в станке для обработки цапфы с зафиксированньи замковым пальцем; на фиг. 2 - вцд слева фиг. 1 (спинка лапы), ца фиг. 3 - фиксирующий штифт, на фцг. 4 - сечение цапфы лапы долота с изображением сечения замкового пальца ц фиксирующего штифта. (буквой 1 обозначено расстояние от осц замкового пальца до оса фцг. 5 - часть ф вид сверху фиг. 5.Способ заключается в следующем. В отверстие а лапы 1 вставляют замковый палец 2, при этом открывается отверстие б в спинке лапы под фиксирующий штифт 8. Обработку цапфы лапы ведут с зафиксированным замковым...

Номер патента: 306246

Опубликовано: 01.01.1971

Авторы: Благородных, Куликов, Макаров, Николаев, Центральный

МПК: E21B 10/38, E21B 25/00

Метки: бурення, двойной, колонковой, коронка, трубой, ударно-вращательного

...ископаемых в многолетнемерзлых и талых породах.С целью повышения эффективности бурения каналы предложенной коронки выведены через боковые грани режущих ребер под углом к плоскости короночного кольца и направлены по его окружности в сторону, противоположную вращению коронки.На фиг. 1 показана коронка с разрезом по А - А и концами внутренней и наружной колонковых труб, общий вид; на фиг. 2 - схема движения воздуха в призабойной зоне.Коронка состоит из ребристого корпуса 1, торцовая часть которого армирована вставками твердого сплава. Воздухоподводящие каналы 2 выведены через боковые грани 3 режущих ребер 4 под углом а к плоскости короночного кольца. Каналы 2 направлены по окруж 5 ности коронки в сторону, противоположную еевращению.При...

Номер патента: 306247

Опубликовано: 01.01.1971

Авторы: Бикбов, Бирюков, Казахский, Ким, Ленский, Некрасов, Ринов, Траур, Фисенко, Фролов

МПК: E21B 7/28

Метки: расширитель, шарошечный

...воздухопроводные каналы ИО При основном бурении под действием осевого усилия патрон направляющего долота 8 по двум направляющим шпоцкам перемещается вверх до упорной перемычки 7. В этом положении окна в тр;.бках 12 совмещаются 15 с окнами в патроне направляющего долота цсжатый воздух 1 агент) поступает в забой для выноса буровой мелочи. Переключеццс направления сжатого воздуха на персдвцжсщ 1 с поршня, т. е. на раскрытие рабочего органа расширителя осуществляется поднятием буровой штацгц ца высоту 10 - 15 сл, когда под действием пружин ц собственного всса патрона направляющего долота происходит переключение движения сжатого воздуха.После обурцвацця скважины чо просктцойглубины буровой снаряд с расширителем без подачи сжатого воздуха...

Номер патента: 306249

Опубликовано: 01.01.1971

Авторы: Залкин, Моисеев

МПК: E21B 34/06

Метки: бурильной, клапан, колонны

...в выточку 11.Зазоры хежд корпусом и золотником, золотником и втулкой, втулкой ц корпусом герметизируются уплотнителямц 13, 14 ц 15 соответственно.15 Работает описанный клапан следующим образом,Его устанавливают в нижней части колонны бурильных труб отключенными механизмами. При включении насосов и циркуляции20 промьвочной жидкости под действием перепада давлений на площадь верхнего торца золотник переместцтся вниз на величину Н или1 (см, фиг. 2) в зависимости от того, в какомположении в кольцевой выточке перед включением насосов находится палец б. Так как верхн 5 я Ооковая поверхность вытокц цеет скосы,то золотник одновременно повернется на неко.торый угол. Повороту золотника в нужном направленци способствует также крутящий момент,...

Номер патента: 306251

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Гельфгат, Калинин, Кашина, Лопо, Федорычев, Чвыков

МПК: E21B 29/00

Метки: вырезания, скважине, труб, участка

...уменьшения толщины стенки, н торцевания. Эти резцы расположены в два ряда под прорезными резцами 2 и имеют две режу- О щих кромки: расточную и торцующую. Резцы4 - торцующие, предназначены для торцсвания стенки трубы, располагаются в несколько рядов ниже расточных резцов 3 и имеют одну режущую кромку.Вырезание участка колонки обсадных трубв скважине предлагаемым устройством осуществляется следующим образом. После спуска устройства на трубах в скважину включают ротор и насос, промывочная жидкость, проходя через насадки 6, создаст перепад давления, под действием которого резцы выдвигаются из корпуса 1. Насадки 6 располагают таким образом, чтобы гидравлическое давление на расточные резцы Л было большим, чем на прорезные 2. Под действием...

Номер патента: 306252

Опубликовано: 01.01.1971

Авторы: Данюшевский, Симонов, Толстых, Фридман

МПК: E21B 33/10

Метки: газовыхскважин, горячих, крепления, нефтяных, приготовления, раствора, тампонажного

...скважин тампопажными растворами. Для обеспечения качественного крепления цементирование скважин производят расширяющимися тампонажными цементами, позволяющими улучшить герметичность затрубного пространства.Известны стюсобы приготовления тампопажных растворов путем затворения вяжущего на воде и добавления различных доба вок, например кварцевого песка, доменного гранулированного шлака, кремнеземистых пород, гипса,Предложенный способ отличается от известных тем, что в качестве вяжущего прп меняют слабообоженный портландцементный клинкер с содержанием свободной окиси кальция от 3 до 15%.Это позволяет получить расширяющийся цементный камень с большей величиной рас ширения, чем у известных расширяющихся цементов, повысить адгезионные...

Номер патента: 306253

Опубликовано: 01.01.1971

Авторы: Емель, Краснодарский, Попов

МПК: E21B 47/00, G01V 3/26

Метки: обнаружения, перфорационныхотверстий

...имеют одинаковуюформу и высоту. На полюсы надеты две идентичные катушки 7, например, из медной проволоки. Катушки имеют равное число виткови соединены дифференциально. Магнит с катушками устанавливается таким образом,чтобы торцы выступов и сами катушки были зом,Электродвигатель 4 через редуктор б приводит во вращение постоянный магнит б с катушками 7 вокруг оси О - О. При вращении10 зонда в недефектной части трубы 9 токи вкатушках отсутствуют. При пересечении одним из выступов 8 магнита отверстия 10 встенке трубы магнитное поле претерпеваетвозмущение. На выходе катушек возникаетимпульс напряжения определенной полярности. При подходе второго полюса импульснапряжения меняет полярность, Расстояниемежду полюсами выбрано больше...

Номер патента: 306254

Опубликовано: 01.01.1971

Авторы: Бронников, Некрасов, Симон

МПК: E21B 45/00

Метки: долото, забойный, нагрузки, осевой, регистратор

...смонтированы рычаги 12, 13 и рычаг 14 с пером 15, возвратная пружина 16, провол 17, соединенный с контактами 18 и 19. Часовой механизм 20 глубинного манометра 27 ЧП, прпжимаемый пружиной 21, соединен с ведущей конической шестерней 22 и веломой шестерней 23, сплящей заодно со съемной катушкой 24, на которую намотана диаграммная лента 25, протянутая через ролики; направляющий неполвижный 26 и полвижный 27 вдоль стола 28 и зажатая замком 29. Последний соединен с гибким тросиком ЗО, намотанным на барабан с пружиной 31, по которому движется диаграммная лента.Съемная головка 32 соелинена с корпусом 1, в котором расположен шток 9, сальниковое уплотнение 33, контактный стержень 34, проВод 17 с контактам 11 19 дл 51 контроля за установкой...
