E21B — Бурение грунта или горных пород

Номер патента: 597814

Опубликовано: 15.03.1978

Авторы: Захарова, Орлов, Рылов, Хабибуллин, Цыганкова

МПК: E21B 33/138

Метки: раствор, тампонажный

...адгезионных свойств на грать нице раздела .тампонажный раствор - нефтяная пленка - металл обеспечиваетсявследствие межмолекулярного взаимодействия полимериэационного компонента с нефтяной пленкой и металлом, а на грающеоО раздела раствор - нефтяная пленка - порода, кроме межмолекулярного взаимодейстьвия полимеризационного компонента с нефтяной пленкой и ,породами происходитпроникновение 1 ампонажного раствора вЖ поры и трещины горных пород.Для получения тампоиажной композидии были подготовлены три смеси ингредиентов, каждая из которьк содержала и себе, вес,%:1 2 Э Фенолальдегиднойсмолы 60 55 50Бе изолсульф окисл оты 9,5 7,0 5,0Эмульсии "вода в.масле 30,5 38,0 а 5,0Каждую смесь перемешивали в открытомсосуде с помощью...

Номер патента: 597815

Опубликовано: 15.03.1978

Авторы: Клеев, Максутов, Сливченко, Урсегов

МПК: E21B 33/14

Метки: клапанное

...перекрывающего элемента, выполненного из пластин 1 имеющих вид секторов, усеченных с внутренней стороны, Внутренние кромки пластин прилегают к шестигранник 2, которым заканчивается тяга 3, связанная со штоком гидроцилинара (на чертеже не показан), а внешние - к внутренней поверхности корпуса 4.Пластины 1 эксцентрично закреплены на осях 5, свободно врацтаютцихся в от верстиях шестигранника 2, перттендикулярных оси устройства. Для обеспечения герметичнасти пластины снабжены уплотнитель ными прокладками 6.К шестиграннику шпилькой 7 прикреплена якорь-пробка, состоящая из конусной втулки 8 и эластичного уплотнения 9. Перекрывакиций элемент устанавливают на седло 10,Устройство работает следующим образом, На устье скиеииы на седло 10 ус"...

Номер патента: 597816

Опубликовано: 15.03.1978

Авторы: Анисимов, Зубов, Кудашев, Терегулов

МПК: E21B 33/14

Метки: изоляции, колонны, обсадной

...2 инижней Э заглушками, соединенными между собой стержнем 4. Патрубок 1 из алюминиевого сплава АВ, имеющего относительное удлинение при разрыве 12-13%.Заглушки 2 и 3 выполнены из углеродистойконструкционной стали с временным сопротивлением разрыву.65-70 кгс/мм . Между концами патрубка 1 и заглушками 2 и3 установлены цилиндрические втулки 516 выполненные из плавкого материала,которые соединены с патрубком 1 и заглушками 2 и 3 на резьбе и герметизированы-.с помощью уплотнений. Втулки 5 и 6выполнены иэ сплава на основе цинка иалюминия с температурой размягчения280-350 С, Могут быть использованы и.одругие аналогичные материалы. и видестаканов иэ.материала с низкой теплопроводностью, например, пенопласта. Стаканы .к внутренней поверхности...

Номер патента: 597818

Опубликовано: 15.03.1978

Авторы: Исмаилов, Танов

МПК: E21B 43/10

Метки: ввода, горизонтальных, грунт, секционированных, фильтров

...кран 14 управления подачей рабочего агента в силовойцилиндр;домкрата укрепленные на корпусе домкрата двигатель 15 с редуктором16 и шеетерню 17 на выходном валуредуктора. Направляющая головка 6 поршня несет цодщипиик 18 с посаженным нанего зубчатым колесом 19. Внутренняячасть ступицы колеса 19 имеет щлицы,взаимодействующие со шлицами на торцахсекций фильтра. Концы секций фильтра состороны щдицов имеют резьбу,Устройство работает следующим образом. И заранее пробуренную скважмну опускаетом крепь 1 с направляющими втулками 2 окон с резиновыми диаорагмами 3.В крець 1 вставляются продольные направляющие 8 с закрепленной иа них телескопической трубой 10 и устройством поштучной выдачи 11, которое выдает но мерезадавливания каждую очередную...

Номер патента: 597819

Опубликовано: 15.03.1978

Авторы: Браго, Гершгорен, Клугман, Мелик-Шахназаров, Мешков, Романко

МПК: E21B 47/00

Метки: влагомер, цифровой

...поскольку не учитывается нелинейный характер зависимости емкости двтчика от влвжности 1.11,Из известных устройств аналогичногоназначения нвиболее близким по технической сущности к предлвгвемому являетсяцифровой влвгомер, содержащий генераторвысокой чвстоты, блок индиквции, делительФчастоты, нуль-орган, ключевую схему,коммутатор, двоичный счетчик и измерительный мост, включвющий трансформатор,згдвющий блок аппроксимации и компенсирующий блок 2,Уквзвнное устройство облвдвет низкойточностью измерения, твк квк производится кусочно-линейная вппроксимвция нелинейной зависимости емкости датчика ности в предположении, что последни рвэличных сортов нефти имеет тот же хв рвктер, т. е. хврвктеристики смещаются друг относительно друга по...

Номер патента: 597820

Опубликовано: 15.03.1978

Авторы: Благовещенский, Китманов, Фионов

МПК: E21B 47/02

Метки: отклонения, скважины, угла

...работает следующим ОЪра%ЗЭМТИЙри Отклонении скважины от вертикалиееотаещющая силы тяжести воздействуетмй эксцентричные рамки 2 и чувствительаде элементы 3, 4 и 8, отклоняя ш свободные концы В сторону упоров 7. Поскольку жесткость пластин раащчна, первойуаора достигает наименее жесткая пластина 3, затем слэдукашя по жесткости пластина 4 н т, д. Вкщоченные последомепьно тензорезисторы 6 на всех пластииэх при малых зенитных углах все учйффстеуют в формировании выходного сигнала,арнчем наибольший вклад в приращениевыходного сигнала Вносит наиболее чувствнтельный элемент (участок О ЯЭ наФиг. 21, Прн достижении самым чувствнтельным элементом-пластиной 3 упора 7,приращение сигнала от этого элементапрекращается и характеристика...

Номер патента: 597821

Опубликовано: 15.03.1978

Авторы: Стронгин, Турков, Хазен

МПК: E21B 47/02

Метки: вертикали, датчик, отклонения, угла

...При Вертикальном положюини датчина подвиэкный полкэснэй иако днечник 5 Находится.точио В центре яиэря6 .Под феррозоидэм. СэставлявмЮЯ магштэБОГО поля В плоскости сердечника феррозонда на которую Он рюагерует практичбяки рзвйа нулю для напраВления чувствя я)тельиости феррозонда. ЗДС на концах Выхойиъх Обмоток равна нулюЙри Отклонении датчика от вертикалияа некоторый угол подвижный полюсныйнаконечник перемешается В Новое положе Я 5иию, при этом нарушается симметрия магБитнОГО поля пояВляются компонента магнитного поля, лежащего в плоскости серФеррозэида 9 которую мжнэ разлжить на составляющие пэ направлениям 30чувствительности феррозэниа, На концахвыходных обмоток появляется ЗДС удвоенной частоты питания феррозонда, амплитудакоторой...

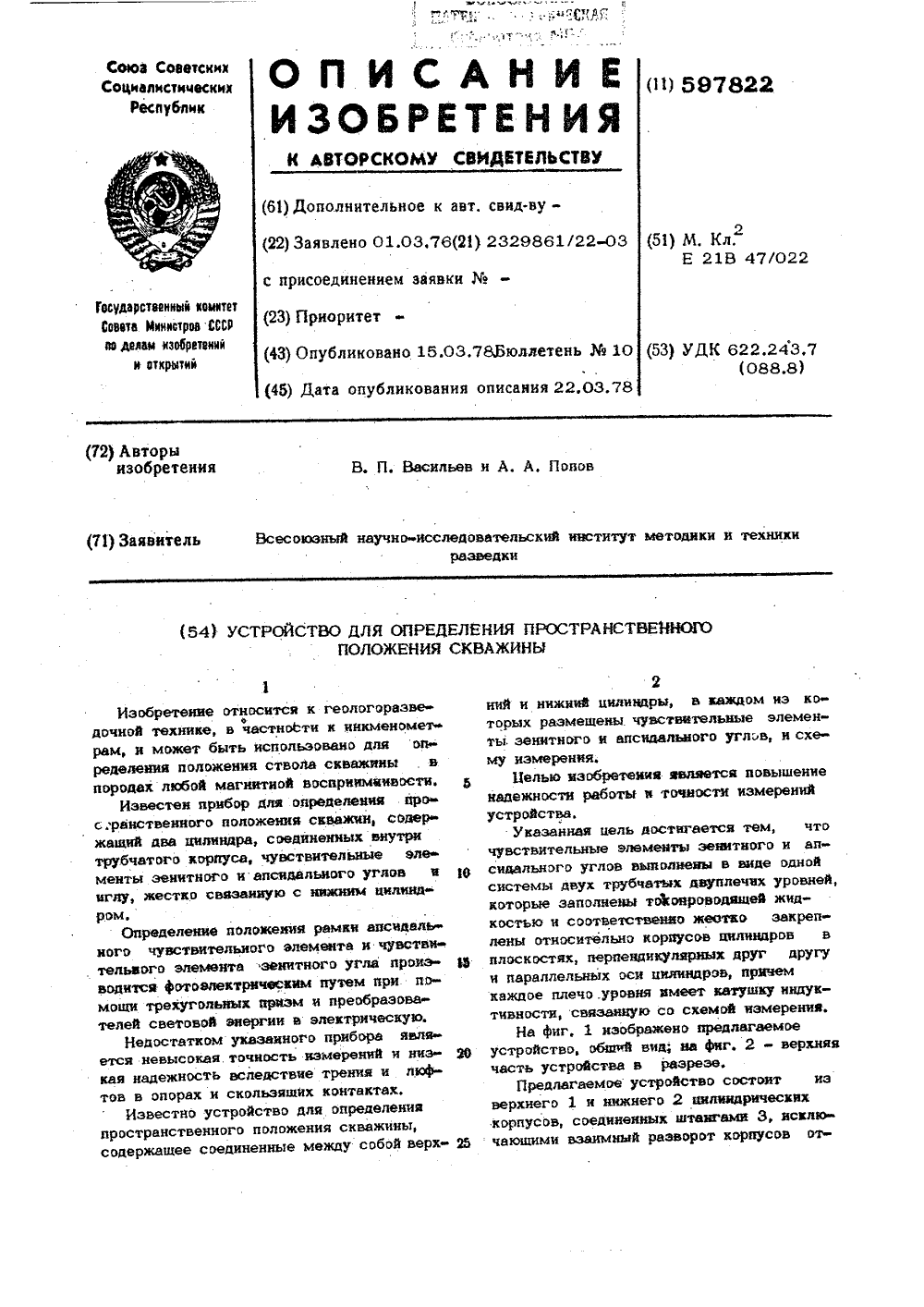

Номер патента: 597822

Опубликовано: 15.03.1978

Авторы: Васильев, Попов

МПК: E21B 47/022

Метки: положения, пространственного, скважины

...части имеется винт 7, которыйслужит для изменения степени демпфнраваония. Ниже уровней расположены генераторы 8 и блок 9 питания.Предлагаемое устройство работает следующим образом,В искривленной скважине между осямиверхнего 1 и нижнего 2 корпусов обраэуе 1ся угол соответствующий ее кривизне,Каждый иэ корпусовОказывается наклоненным в своей апсидальной плоскости насвой зенитный угол. Вследствие этогортуть в каждом из четырех уровней 5 занимает положение, соответствующее углунаклона в данной плоскости.Изменение положении ртути относительно катушек 6 изменяет индуктивность последних, что приводит к изменению частоты генераторов 8, в контуры которыхвключены катушки индуктивности.Так как определенному положению уровня ртути соответствует...

Номер патента: 597823

Опубликовано: 15.03.1978

Авторы: Белов, Ефременко, Костомаров

МПК: E21B 47/10

Метки: глубинный, дебитомер

...расположение магнитов,позволяетдостигнуть необходимой компенсации тормозного момента и, тем самым, расширитьдиапазон измерений прибора.На чертеже изображено предлагаемоеустройство, Дебитомер состоит из корпуса 1 с размещенным в нем чувствительным элементом 2, выполненным в виде1аксиальной крыльчатки, установленной навалу 3 тахометрического преобразователя4. Тахометрический преобра зователь содержит два постоянных магнита 5 н 6,расположенных на том же валу, постоянный магнит 7, установленный на корпусеза 1 ерконом 89 и дополнительный постоянный магнит 9, размещенный параллельно идиаметрально противоположно магниту 7.Два стержня 10 и 11 из магнито-мягкого материала расположены параллельнои симметрично валу иа расстоянии,...

Номер патента: 597824

Опубликовано: 15.03.1978

Авторы: Бражников, Иванов, Кузнецов, Сипунов

МПК: E21B 19/08, E21B 44/02

Метки: долоте, забойный, измеритель, осевого, усилия

...на внутренней25 поверхности которого установлены упоры 7,3в которьа закреплен цилиндр 8 с подпружиненным пружиной О поршнем 1 О,Устройство работает следующим образом.После встраивания забойного измерителя в колонну бурильных труб и после спуска в скважину последней производятспуск на кабеле 4 внутрь колонны преобразователя 3 осевой нагрузки да упора 5,Включают буровые насосы, перекачивающиепромывочную жидкость, Промьаочная жидкость, пройдя по трубам, достигает долотои поднимается по затрубному пространству. В затрубном пространстве против местаустановки упругого элемента имеет местоперепад давления, равный разности давлений внутри упругого элемента и в затрубном пространстве, который передвигаетпоршень 1 О вправо и притягивает к...

Номер патента: 597825

Опубликовано: 15.03.1978

Автор: Сердечный

МПК: E21B 1/26

Метки: бурильная

...и отводящими каналами, со штоком и поршнем, камеру высокого давления между плунжером и хвостовиком инструмента 2.Недостатки известных машинсложность н наличие недолговечных деталей.Иелью изобретения является упрощениеконструкиии н повышение ее надежности,Для достижения указанной цели корпусбурильной машины выполнен с донолнительными подводящими и дросселирующими каналамн, сообщающимися между собой в онце холостого хода черезЗаказ 2306/26 . Тираж 734 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патентф, г. Ужгород, ул, Проектная, 4 струмент 9. Механизм 2 через корпус 5,патрон (на чертеже не показан) прижимаетинструмент 9 к забою,...

Номер патента: 597827

Опубликовано: 15.03.1978

Авторы: Барилович, Барсуков, Борисенко, Супрун, Шаповалов

МПК: E21B 3/02, E21B 6/04

Метки: бурильной, вращатель

...установлен диск 10, удерживаемый отпроворачивания шпонкой 11. В диске выполнены гнезда 12, число которых равночислу роликов-зубьев 2 статора (см, фиг.3). В гнездах 12 подвижно установлены 15уплотнительные элементы 13, упиракициесяв крышку 8. С другой стороны гйезда 12каналами 14 сообщаются с рабочими камерами 15 и 16 переменного объема, которые образуются контактирующими зубыми ротора и статора.Статор скрепляется с крышкой 7 посредством цилиндрических штифтов 17. Роторзацепляется со шпинделем 18, опорные поверхности которого. размещаются в корпусе19 и крышке 8, Корпус 18 образует скрышкой 7 камеру 20 подвода, а камера21 отвода. располагается в крышке 8. Дляудержания .бурового инструмеята (на фи;гурах не показан а щащделе 18 служит...

Номер патента: 597828

Опубликовано: 15.03.1978

Автор: Сидоренко

МПК: E21B 4/14

Метки: бурения, горных, перфоратор, погружной, пород

...кулачками 16 и пружинами 17, пружины 18,геликоидального стержня 19 с наклоннымишлицами 20, дОполнительной геликоидальдфнойвтулки 21 и втулки 22, Втулки 15 и21 соединены между собой пружиной 18 спомощью отверстий 23 и 24 так, чтообеспечивается их тангенциалиое смещение для устранения люфтов между контактирующими поверхностями шпицев геликоидальной пары при их износе. Тангенциальные усилия пружйны 18 Определяютсяиз условия обеспечения контакта рабочихповерхностей шпицев геликоидальной парыпри повороте геликоидальнык втулок 15 и21 в корпусе 12 передней головки перфоратора. Во втулках 15, 21 и 22 выполнены отверстия 25-27 и кольцевые проточки 28-30 для поступления сжатоговоздуха на забой скважины в процессе бурения.Погружкой...

Номер патента: 597829

Опубликовано: 15.03.1978

Автор: Чикин

МПК: E21B 19/081

Метки: автоподатчик, бурильных, машин

...стержня 19 с наклоннымишлицами 20, дополнительной гепикоидальной втулки 21 и втулки 22, Втулки 15 и21 соединены между собой пружиной 18 спомощью отверстий 23 и 24 так, чтообеспечивается их тангенцналвное смешение для устранения люфтов между контактирующими поверхностями шпицев геликоидальной пары при их износе. Тангекшальные усилия пружины 18 определяютсяиз условия обеспечения контакта рабочихповерхностей шлицев геликоидальной парыпри повороте геликоидальных втулок 15 и21 в корпусе 12 передней головки перфоратора. Во втулках 15, 21 и 22 выполнены отверстия 25-27 и кольцевые проточки 28-30 для поступления сжатоговоздуха на забой скважины в процессе бурения.Погружной перфоратор работает следующим образом,Под действием...

Номер патента: 597835

Опубликовано: 15.03.1978

Авторы: Гончаров, Горяев, Дмитриев, Капустин, Крьчков, Кучма, Мочалов

МПК: E21B 7/14, E21B 7/28, E21C 37/16 ...

Метки: бурения, осужествления, расширения, скважин, термомеханического

...этой зоне по сравнению с давлением истекающих газов в верхней части скважины. Формула изобретения 1. Способ термомеханического буренияи расширения скважины, при котором скважину бурят Механическим породоразрушающим инструментом и одповременно расширяют ее выше него с помощью высокотемпературных газовых струй, которые, получаютсжиганием горючего в окислителе, используемом для очистки забоя скважины от буровогошлама, отлич ающ ийс ятем, что, с целио упрощения процесса и повышения его эффективности, сжигание горючего осуществляют в затрубном пространствескважины в потоке отработанного окислителя, истекающего от забоя скважины,2. Устройство для осуществления способвпо п. 1, содержащее соединенный с буровойтрубой механический...

Номер патента: 598015

Опубликовано: 15.03.1978

Авторы: Григоренко, Гуревич, Зубайраев, Иванов, Киценко, Шлычкин

МПК: E21B 21/06, E21B 47/00, G01V 9/00 ...

Метки: дегазатор

...бурового раствора, содержащий плавающую в буровом растворе (вы бтекающем из скважины) приемную камеру,аэратор, приемный и нагнетатепьный газоПроводы (линии), пб которым компрессоромперекачивается гаэ, В этом дегазаторе при-,емная камера свободно плавает в буровом 20растворе, протекающем по желобу, Поскольку желоб твердо установлен на земле и неподвержен морской качке, плавающий дегазатор работает нормально. Существенныминедостатками указанного дегазатора являют. 25 о,. С, Л, Зубайраев, Г, И, Иванов,Н, Ц. ШпычкинГЭ 801 Г ал ППП Патент" город, ул. Проектная,трубопровод 4 с водяным насосом э, Цля фиксации направления движения поплавкового клапана 2 к корпусу дегазатора прикреплена направляющая рамка 6 с рассекателем 7 водяного потока, В...

Номер патента: 599035

Опубликовано: 25.03.1978

Авторы: Андрианов, Зубарев, Пархоменко, Порада

МПК: E21B 12/04

Метки: бурового, долота, протектор

...зубков, я более износостойкий материал, в качествекоторого используется компаунд на основе эпоксидных смол с наполнителем, размешен в отверстиях менее износостойкого элемента и перекрывает головки породоразрушяющих зубков от их основаниядо вершины.Не чертеже изображено буровое долотос протектором с частичными вырывамиизобретения протектора по его толщине.Протектор бурового долота включаетэлемент 1, выполненный из эластичногоматериала, в качестве которого используется резина с твердостью 65-70 по ТМ 2 по ГОСТ 263-53, с выполненными внем отверстиями 2 под головки 3 породоразрушающих зубков, каждая из которыхперекрывается от их основания до их вер-.шин износостойким элементом 4, в качестве которого используется компаунд ня...

Номер патента: 599036

Опубликовано: 25.03.1978

Авторы: Владимиров, Залкин, Липский

МПК: E21B 17/00

Метки: клапан, колонны, обсадной

...взаимодействия с ножом. На Фиг. 1вом соединенщий вид; наА на фиг.1.Клапан обсадной колонныло 1 с отверстием и посадочдля шара на нижнем торце. Нповерхности нижней части становлен уплотнитель 2 дляния герметизации соединениятрубами. К седлу 1 пружинойшар 4, а между ним ибоковощей отверстия в седле 1 разтянутом состоянии эластичный5 (например, резиновая лентконец которого закреплен нашетчатой корзины б, а другонем торце седла 1 и проходижом 7. Нож 7 закреплен на пкольце 8, которое закрепленнем торце седла 1.Клапан устанавливают в мусоединении 9 обсадных труб.рование обсадной колонны прс применением цементировочнки 10.Клапан работает следующимВ процессе спуска колонныполняется жидкостью через зашаром 4 и отверстием в седле599036...

Номер патента: 599037

Опубликовано: 25.03.1978

Авторы: Дунаев, Ковшов, Саидов, Симонянц, Шлыков

МПК: E21B 19/084, E21B 44/00

Метки: бурового, веса, инструмента

...талевой системы 4 где Р - вес бурового инструмента;)4 - число рабочих струн тале ойсистемы;Г - усилие в ходовой ветви талевой системы.Усилие, возникающее в ходовой ветви 3 талевой системы 4 при движении, рассчить 1 вается по Формуле где С - жесткость ходовой ветви 3 талевой системы 4; ХХ- линейные перемещения сечений ходовой ветви 3,Продифференцируем выражение (2)Анализируя правую часть выражения (3),видно,что -"-=ЧфЪ: Ч -хаж -дхарактеризуют изменения мгновенных скоростей перемещения сечений ходовой ветви, следовательно Проинтегрируем выражение (4) Так как цпя конкреного случая жесткОсть хОдОВОЙ Ветни талеВОЙ системы постоянна, то (7);=)чс,где ь - коз ф:ициен т пропорционально:. ти б Рогда вес бурового инструмента можно определять го...

Номер патента: 599038

Опубликовано: 25.03.1978

Авторы: Миронов, Рожанский, Тихомиров

МПК: E21B 44/02

Метки: автоматический, долота, подачи, регулятор

...первВЙ с атор 2, электронный усилитель 3 э ктромагнитный усилитель 4, генер т 5 постоянного тока, блом 6 иода599038 Формула изобретения Патент,л.Проектная,4 илиал ПП .Ужгород бурового инструмента., преобразователь аналог-код 7, блок 8 управления, два счетчика 9 и 10 числа импульсов, второй сумматор 11 и преобразователь коданалог 12бБлок 1 измерения веса бурового инструмента включает датчик веса и две пары сельсинов (не показаны).Регулятор подачи долота работает следующим образом.Перед началом бурения взнешина" ют инструмент и поворотом роторасельсина первой пары добиваются компенсирования пскаэания веса до нуля, таким образомрегулирование происходит только в диапазоне измеряемой нагрузки на долото. Затем устананлинают...

Номер патента: 599039

Опубликовано: 25.03.1978

Авторы: Воюта, Кондратенко, Милач, Полудненко, Турченко, Чуплый

МПК: B23P 19/06, E21B 19/16

Метки: ключ, трубный

...установленный на буровой штанге 3 и закрепленный на ней при помощи хомута 4, захват 5, выполненный в виде части зубчатого колеса и закрепленный на штанге разбуривателя б при помощи хомута 7, и рычаг 8, в котором выполнено отверстие для шарнирного соединения с захватом 1 прц помощи оси 2, шайбы 9 и шплинта 10.5При этом один конец рычага 8 выполнен в виде части зубчатого колеса, которым он входит в зацепление с захватом 5.Ключ работает следующим образом. 1 ОЗахват 1 устанавливается на штангу 3 и закрепляется хомутом 4. Захват 5 устананливается на штангу разбуривателя б и закрепляется хомутом 7, Рычаг 8 сноим отверстием надевается 15 на ось 2 захвата 1 так, чтобы зубья рычага вошли н зацепление с зубьями захвата 5. Рычаг 8 укрепляется на...

Номер патента: 599040

Опубликовано: 25.03.1978

Авторы: Выдра, Дмитриев, Товтин, Цеподай

МПК: B01D 19/00, E21B 21/06

Метки: вакуумный, дегазатор

...этого устройства является попадание промывочной жидкости в вакуумный насос.Известен дегазатор для буровой промывочной жидкости, содержащий две дегазационные камеры, вакуумный насос, поплавковые регуляторы уровня, комбинированный клапан, выкидные и приемные клапана с мембранными исполнительными механизмамиГ 23Недостатком известного устройства является попадание промывочной жидкости в вакуумный насос из дегаэационной камеры в случае отказа в работе поплавкового регулятора уровня.Целью изобретения является повышение надежности работы устройства за счет предотвращения попадания промывочной жидкости в вакуумный насос.Это достигается тем, что.мембранный исполнительный механизм соединен через дроссель с атмосферой и через...

Номер патента: 599041

Опубликовано: 25.03.1978

Авторы: Амирханов, Ивановский, Юрьев

МПК: E21B 21/00

Метки: зоны, призабойной, скважины

...камера содержит .насосно-компрессорнуютрубу 1 Резьбоную муфту 2 и впускной клапан, ныполненный в виде поршня 3 и подвижной втулки 4. Поршень 3имеет каналы 5 и уплотнения б и 7.Подвижная втулка 4 также снабженаканалами 8. Для исключения произвольного перемещения втулки 4 относительно поршня 3 используется срезной штифт9, В насосно-компрессорных трубах установлена заглушка 10.Промежуточные камеры содержат иасосно-компрессорные трубы и муФты 11в которых размещены золотники 12. Эоотники имеют каналы 13 и уплотнения4 и 15, Муфты 11 выполнены с канала 16.599041 количества камер, которые включаютсяпоследовательно,Предлагаемое устройство обеспечивает спуск камер с атмосферным давле нием и многократную депрессию на пластбеэ производства...

Номер патента: 599042

Опубликовано: 25.03.1978

Авторы: Мосев, Хворостовский

МПК: E21B 31/03

Метки: извлечения, обсадных, труб

...предлагаемоеустройство, общий вид.Устройство для извлечения обсадныхтруб содержит насос 1, нагнетательный 5 рукав 2 которого соединен с полостьюобсадных труб 3, перекрытых сверхугерметизирующей заглушкой 4, подъемник 5 и поршневой отражатель б, установленный в обсадной колонне 3 с воз- тО можностью их относительного осевогоперемещения и жестко связанный с подъемником тягой 7.Устройство работает следующим образом.5. В обсад колонне 3 на тяге 7 устанавливаю оршневой отражатель бТягу жестк акрепляют на подъемни5, Насосом в обсадную колонну 3 эачивают промывочную жидкость, котор ЯО давит на отражатель б и заглушку 4.В рабочем. положении отражатель удерживается от осевого перемещения подьемником 5, под действием давления прОмывочной...

Номер патента: 599043

Опубликовано: 25.03.1978

Авторы: Взородов, Ларионов

МПК: E21B 31/00

Метки: колонны, ликвилации, прихвата, скважине, труб

...ликвидации прихвата устанавливается в собранном виде между квадратом и верхним концом бурильных труб, выступающим над ротором.Ликвидацию прихвата предлагаемымустройством в зависимости от видаприхвата осуществляют несколькими .спо.собаки,Например, при возникновении прихвата колонны бурильных труб с наличиемциркуляции порядок ликвидации прихвата устройством следующий. Включаютбуровой насос и производят закачкувнутрь труб облегченной жидкости досоздания необходимого перепада давления и затем до получения необходимыхскоростей перетока жидкости иэ затрубья в трубы, При этом обратный клапан 6 (см,фиг.1) откроется. Одновременно производят натяжение инструмента, при этом усилие натяжения будет передаваться через шток 3, жидкость в канале 0 над...

Номер патента: 599044

Опубликовано: 25.03.1978

Автор: Варсобин

МПК: E21B 25/00

Метки: кернорватель

...доставки ин-.струмента иа забой скважины. Крометого, н корпусе кернопвателя закреплен глухой Фиксатор 7, рабочий элементкоторого (штырь в рабочем положениивходит в соответствующее отверстие 8во втулке и стопорит его относительнокорпуса кернорнателя в раьочем положении.Для обеспечения постоянного контакта внутренней поверхности втулки 2 с керном она оснащена спиралевидными пружинящими выступами 9,которые находятся в постоянном кон-такте с керном, Эти выступы могутбыть выполнены в виде выштамповоктела самого кольца, отогнутых по 15спирали так, чтобы голова кернапри входе внутрь кольца не упиралась в нижний край выступа, а отводила бы его в сторону. В исходномположении окна 10 в корпусе кернорвателя перекрыты втулкой 2 и подпружиненные...

Номер патента: 599045

Опубликовано: 25.03.1978

Авторы: Еременко, Кисельман, Панков

МПК: E21B 29/00

Метки: выправления, колонн, обсадных, смятых

...шарнира закрепляются с помощьюрезьбовых пробок 8 и 9.Устройство работает следующимобразом,Устройство соединяют ниппельнойрезьбой с бурильной колонной и спускают в скважину, При дохождении досмятого участка обсадной колонныдополнительный наконечник 3 упирается в наклонную плоскость смятой колонны и,поворачиваясь в шарнире,отклоняется в сторону противолежащейстенки.1 оскольку поворачивание в шарнире проходит свободно, поперечныйизгибающий момент в теле устройстване возникает, Опасность перегрузкии возникновения разрушающих напряжений резко уменьшается, а следо-вательно, надежность работы устройства повышается.кроме того, происходит .расклинивание наконечника 3 между смятымистенками колонны. Возникающие приэтом распорные усилия в...

Номер патента: 599046

Опубликовано: 25.03.1978

Авторы: Ванифатьев, Гайворонский, Галустянц, Дудаладов, Цырин

МПК: E21B 33/12

Метки: гидравлического, жидкостью, заполнения, пакера

...1968. при ожидаемых перепадах внутриколонного и заколонного давлений и температуре,Поршень-разделитель 3 и толкатель 5имеют на наружных поверхностях осевые пазы"а:" и "б". В корпусе 1 выполие"но стравливающее калиброванное отверстие в, а патрубок 2 имеет отверстие г 1.При спуске устройства в скважинуотверстие 2 перекрывается втулкой 6,имеющей фильтровой участокд"и прикрепленной нри помощи срезного штифта7 к переводнику 8, который при помощиреЗьбы соединен с корпусом.Предлагаемое устройство работаетследующим образом,При спуске устройства в скважинук корпусу 1 через переводник 8 присоединяют обсадные трубы, а к противоположному концу корпуса присоединяютгидравлический пакер.Цементировочная пробка при прохождении через устройство...

Номер патента: 599047

Опубликовано: 25.03.1978

Авторы: Владимиров, Гайворонский, Галустянц, Моржиц, Цыбин

МПК: E21B 33/12

Метки: гидравлический, пакер-мост

...то и усилиь, действующее на штифт, значительное, чтс З 0 затрудняет проектиро фто ых соединений.Целью изоьретения является облегчение процесса отсоединения пакермоста от труб после его установки путем разгрузки срезных элементов устройства при пакеровке.Это достигается тем, что корпус снабжен заглушкой, а полость, образованная заглушкой и обратным клапаном, сообщена с внутритрубным пространством.На чертеже изображен предлагаемыйпакер-мост. Пакер-мост содержит заглушенный переводник 1, соединяющий егос трубами,. на которых он опускаетсяв скважину, корпус 2, выполненныйв виде стакана с радиальными каналами3, связанный среэными элементами 4с переводником, металлический уплотнитель 5 и обратный клапан 6. Корпусустройства снабжен...

Номер патента: 599048

Опубликовано: 25.03.1978

Авторы: Вагин, Василевский

МПК: E21B 33/12

Метки: пакерующее

...манжета 12. Нижний упор 11, имеющий уплотнение 13, жестко связан с цилиндром 10 который заканчивается основанием 14. Внутри поршня 2 расположен ствол 15, в котором выполнены 2 радиальных канала А и В, в нижней части- ВНа верхнем конце ствола 15 закреплена головка 16. а на нижнем - концевик 17. Ствол 15 имеет уплотнения 18 и 19. Пакер е устройство установлено на предонительном кольце 20 в насосно-компрессорных трубах 21.Пакерующее устройство работаетследующим образом.Пакер соединяют с глубинным манометоом и опускают на канате в насосно-компрессорные трубы 21 скважины,эксплуатируемой электрическим центробежньщ насосом, При упоре концевика 17 в предохранительное кольцо 20 электрического центробежногонасоса ствол 15 поднимается...
