Теплообменник для вязкопластичной жидкости
Номер патента: 287861
Опубликовано: 01.01.1970
МПК: E21B 21/06, E21B 36/00
Метки: вязкопластичной, жидкости, теплообменник
...чертеже представлен предлагаемый теплообменник.В крыгцках корпуса 1 теплообменника имеются подшипниковые опоры 2 с уплотнениями. В опорах свободно вращается полый вал 3, на который насажены коробки 4 с разделительными перегородками 5, образующие вместе с валом циркуляционную систему хладоносителя. Коробки расположены на поворотном валу эксцентрично так, что часть боковой поверхности коробки при ее вращении вплотную прилегает к стенке корпуса, причем каждые две соседние коробки развернуты прилегающими к корпусу выступами в противоположные стороны. Хладоноситель подается на верхнюю плоскость и растекается по ней при ее вращении, поступая затем через зазор между коробкой и стенкой корпуса на нижнюю коробку и т. д.Таким образом,...
Смесительный агрегат для приготовления цементных растворов
Номер патента: 287862
Опубликовано: 01.01.1970
Авторы: Гаджиев, Ибрагимов, Иванов, Курбанов
МПК: E21B 33/00
Метки: агрегат, приготовления, растворов, смесительный, цементных
...цементного раствора. 15На чертеже показана схема предлагаемого агрегата.Он состоит из силового общего привода 1, трансмиссии 2, емкости 3 для цемента, меха.низма 4 подачи цемента с заслонкой 5, смеси тельной воронки б, напорной линии 7, насоса 8 и байпасной линии 9 с дросселирующим устройством 10.Смесительный агрегат монтируется на самоходном шасси или раме. 25Принцип работы агрегата следующий. Вращение от привода через трансмиссию передается на валы водоподающего насоса и механизма подачи цемента. На определенном режиме работы двигателя регулирование удель ного веса пригн тавливаемого цементного раствора может производиться как изменением количества подаваемого цемента с помощью заслонок на разгрузочных патрубках емкости,...
Способ приготовления тампонажного раствора для цементирования скважин
Номер патента: 287863
Опубликовано: 01.01.1970
Авторы: Леонидова, Перенглиев, Проскурин
МПК: E21B 33/10
Метки: приготовления, раствора, скважин, тампонажного, цементирования
...нералпза Далее свойств т порошок. но смешатся ис 1 ля за- ироваПредмет изобретенияоб приготовления тампонажного расдля цементирования скважин путем ввев воду затворения щелочи и окисленного угля, отличающийся тем, что, с целью зования минерализованной воды для заия и повышения качества цементироваводу затворения добавляют глинопоротвора дения бурого исполь творен ния, в шок,ожет быть осуществ- В минерализованной, растворяют щелочь,Изобретение относится к области цементир вания нефтяных и газовых скважин,Известны способы приготовления тампонажных растворов, применяемых для цементпрования скважин, заключающиеся в том, что в воду затворения добавляют комбинированную добавку из окисленных углей и водорастворимых эфиров целлюлозы или добавку...
Клапан для перекрытия фильтровой части скважины
Номер патента: 287864
Опубликовано: 01.01.1970
Авторы: Бабошкин, Волгоградский, Газовой, Пинкензон, Потехин
МПК: E21B 43/12
Метки: клапан, перекрытия, скважины, фильтровой, части
...над фильтром 29. Затем5 отворачиватот колонну труб 16, приподнимаютее на некоторую высоту н производят,подвеску фонтановых труб. После этого скважина осваивается,Поток флюида из пласта 19 подхватываетО запорный конус 3 с направляюшей втулкой 4,при этом штифты 7 задвижутся относительновтулки 4 вниз по прямому участку 19 паза 5,проходят пружины 6 и упирают".я в нижниеторцы 14. Запоряый конус 3 не доходит до5 седла 2, и клапан остается открытым. Эксплуатация ведется через открытый клапан,крывают, чтобы перекрыть срилыровую часть сквакины от остальниго ствола.Эта операция производится следующим ооразом. Закрывают одну нз задвикек, перекрывающую поток флюида из скважины, за порный конус 3 с направляющей втулкой 4 под действием...
Способ спуска обсадпых колонн
Номер патента: 287866
Опубликовано: 01.01.1970
Автор: Савельев
МПК: E21B 19/00, E21B 7/20
Метки: колонн, обсадпых, спуска
...реннюю полость колонны ниж пана заполняют промывоч удельный вес которой меньш жидкости, находящейся в ск мет изобретен Изобретение относится к области бурения нефтяных и газовых скважин.Известны способы спуска обсадных колонн с применением обратного клапана и заполнением внутренней полости колонны промывочной жидкостью, удельный вес которой меньше удельного веса жидкости,Описываемый способ отличается от известного тем, что промывочную жидкость с пониженным удельным весом по сравнению с удельным весом жидкости, имеющейся в скважине, размещают в обсадной колонне ниже обратного клапана.Это облегчает вес опускаемой обсадной колонны и предотвращает опасность смятия. Обсадную колонну после достижения значительного веса в процессе спуска в...
Способ поинтервальной кислотной обработки призабойной зоны скважин
Номер патента: 287867
Опубликовано: 01.01.1970
Авторы: Горшков, Дрючин, Мищенко
МПК: E21B 43/12
Метки: зоны, кислотной, поинтервальной, призабойной, скважин
...сульфитспиртовой бардой) заполняют скважину (затрубное пространство). Насоснокомпрессорные трубы, по которым закачивают кислотный раствор, устанавливают (башмак труб) в средней части продуктивного пласта (интервала), намеченного к обработке. Устьевая обвязка и расположение агрегатов при закачке кислотного раствора не отличается от обычных, применяемых для соляно-кислотных обработок призабойной зоны скважины. Закачку кислотного раствора в количестве, равном объему насосно-компрессорных трубпроизводят при открытой задвижке на межтрубном пространстве, задвижку закрывают и закачку запланированного кислотного раствора ведут на поглощение в пласт. На выходе из насосно-компрессорных труб (у башмака) в зоне обрабатываемого пласта...
Боковой микрозонд
Номер патента: 287868
Опубликовано: 01.01.1970
МПК: E21B 47/00
...отличающийия радиуса иснный электрод дов, симметричной оси башсостоящнем ц лектрода ктродаь величен а. экра электро продоль Известен боковой микрозонд, состоящий из башмака с расположенными на нем центральным и экранным токовыми электродами и контрольно-измерительными электродами.Предложенный микрозонд отличается от известного тем, что экранный электрод выполнен в виде двух электродов, симметрично расположенных на продольной оси башмака. Это увеличивает радиус исследований микрозонда.На чертеже изображен предлагаемый микрозонд.На башмаке микрозонда расположены центральный Аэкранный А 1 и Аз токовые электроды и кольцевые контрольно-измерительные электроды М и У.Экранный электрод представляет собой два электрода А, и А 2, расположенных...

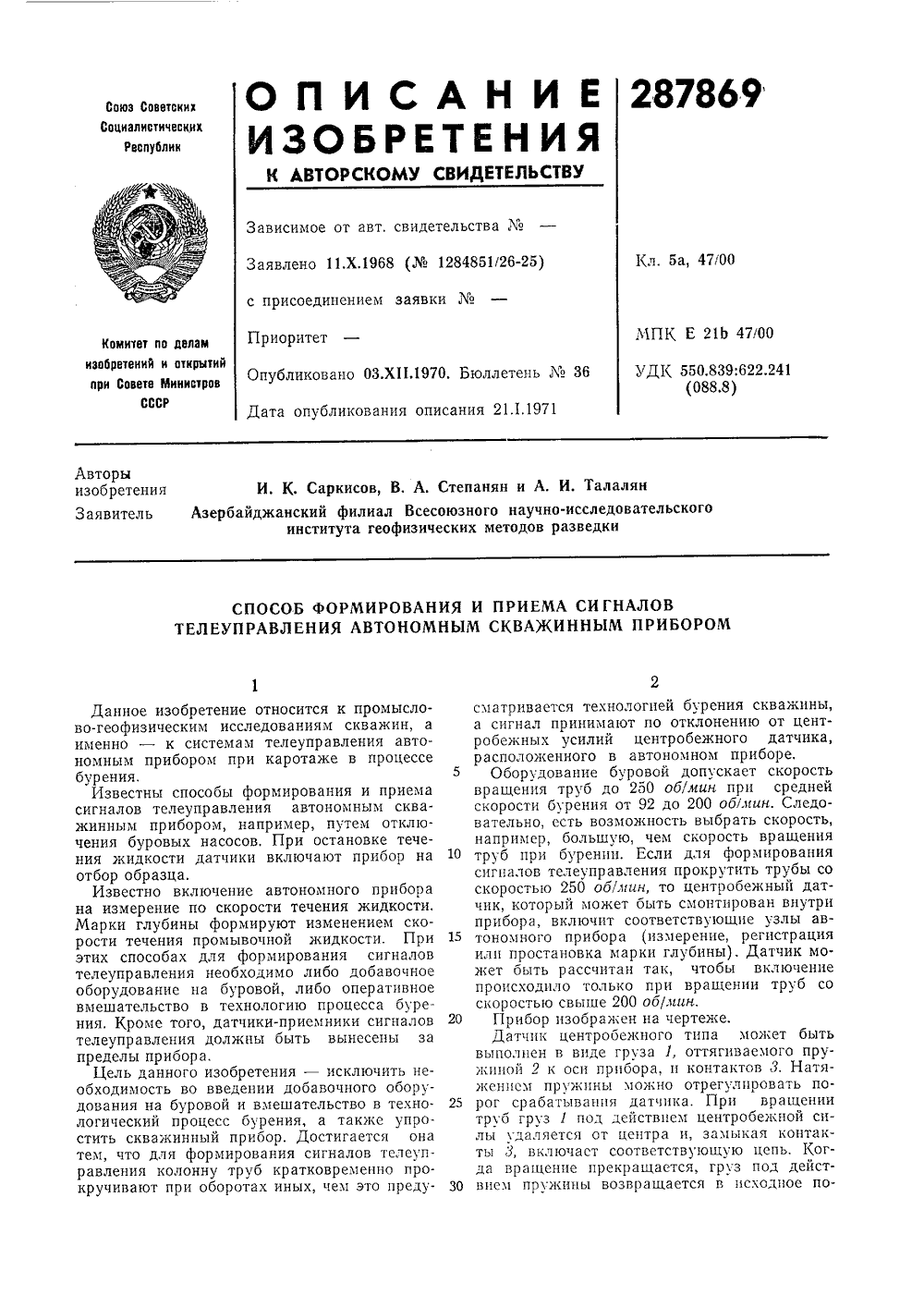

Способ формирования и приема сигналов телеуправления автономным скважинным прибором
Номер патента: 287869
Опубликовано: 01.01.1970
Авторы: Саркисов, Степан, Талал
МПК: E21B 47/00, E21B 47/12
Метки: автономным, прибором, приема, сигналов, скважинным, телеуправления, формирования
...от центробежных усилий центробежного датчика, расположенного в автономном приборе.5 Оборудование буровой допускает скоростьвращения труб до 250 обlмин при средней скорости бурения от 92 до 200 обмин. Следовательно, есть возможность выбрать скорость, например, большую, чем скорость вращения 10 труб при бурении. Если для формированиясигналов телеуправления прокрутить трубы со скоростью 250 об/яин, то центробежный датчик, который может быть смонтирован внутри прибора, включит соответствующие узлы ав тономного прибора (измерение, регистрацияилп простановка марки глубины). Датчик может быть рассчитан так, чтобы включение происходило только при вращении труб со скоростью свыше 200 об/мин.20 Прибор изображен на чертеже.Датчик центробежного...
Устройство для пакеровки к испытателю пластов
Номер патента: 287871
Опубликовано: 01.01.1970
Авторы: Всесоюзный, Исаев, Макаров, Масич, Ясашин
МПК: E21B 33/12, E21B 49/00
Метки: испытателю, пакеровки, пластов
...корпуса 11 имеется подшипниковыйузел 17.Гидравлический привод работаст следующим образом,15 Ъ стацавливают испытатель на заданнутоглубину, послс чего колонну бурильных трубпри помощи ротора начинают вращать вправо. Корпус 11, соединенный с цижсрасположеннымп корпусцыми деталями испытателя20 при помощи фонаря 1 удерживается от проворота. В начале вращения диффсрсцциальный поршень 10 находится в кранцем верхнем положении (см. фиг, 2). Вращающаясявтулка 12 перекрывает канал а в корпусе 11.25 При повороте инструмента ца определенныйугол втулка 12 повернется так, что канал асовпадет с каналом в, а канал б будет псрекр ыт.Под действием гидростатичсского давления30 столба промывочной жидкости диффсрецци510 15 20 альных поршень 10...
Пробоотборник
Номер патента: 287872
Опубликовано: 01.01.1970
Авторы: Ваншельбойм, Всесоюзный, Геофизических
МПК: E21B 49/02
Метки: пробоотборник
...Исполнительный ор 15 гац выполнен в виде двух жестких рамок 15,которые расположены под острым углом навстречу друг другу, образуя замкнутый контур в зоне разрушения. Каждая рамка имеетприводную и ведомую звездочки 1 б, переме 20 щающие по периметру рамки режущую цепь17, армированную алмазом или твердым сплавом 18. С внешней стороны угла, образуемогорамками 1 б, на одной оси со звездочкамиустановлены армированные торцовые ди 25 скц 19,Редуктор режущей головки (фиг. 2) включает коническую шестерню 20, находящуюсяв зацеплении с блок-шестерней 21. Шестерни21 и 22 также находятся в зацеплении, а ихзо валы установлены в подшипниках 23 ц псре10 15 20 25 дают вращение на исполнительный орган. Режущая головка при помощи пальцев 24...
Буровой став
Номер патента: 287873
Опубликовано: 01.01.1970
Авторы: Голосов, Григорьев, Журавлев, Кутузов, Михеев, Трусов, Чугунов
МПК: E21B 21/12, E21B 21/14
...штанги унок. Буровоиральнымтого воздвыполненчивающийотличающэффективнии, он срепленнымниже фор 1Известен буровой став, включающий штанги с центральным каналом для подачи сжа. того воздуха и устройство пылеподавления, выполненное в виде форсунок, подающих смачивающий агент в затрубное пространство.Отличие предлагаемого устройства состоит в том, что для повышения эффективности пылеподавления при бурении, буровой став снабжен многозаходным винтом, укрепленным на наружной поверхности штанги ниже форсунок.На чертеже изображен предлагаемый буровой став,Внутри штанги 1 имеется кольцевой резервуар для смачивающего агента, образованный 15внутренней полостью штанги и трубой 2, уста.новленной при помощи шайбы 8 внутри штанги. На наружной...
Глушитель шума для пневматических машин
Номер патента: 287874
Опубликовано: 01.01.1970
Авторы: Громадский, Животовский, Конограй
МПК: B25D 17/11, E21B 21/18
Метки: глушитель, машин, пневматических, шума
...и соединительные тение от енностижения шу апример ны глуши шин, напкожух, пе луса ет их его изобретения является вибрации при помощи едилушителя. Это достигается ки выполнены гофрированнастоящшума ирукциипер егоро евматических ов, включаю ительные тру целью сниж дки выпол мащий бки, ения иены теже схематически изображен опиглушитель, общий вид.1 глушителя установлен на перфопри помощи гофрированных диаф Изобре промышл для сни машин, н Из вест ских ма чающие трубки. Целью снижение ной конс тем, что ными,На чер сываемый Кожух раторе 2рагм 8 из упругого материала, которые о временно являются перегородками камер шителя, Камеры соединены трубками 4Снижение передачи вибраций от кор 5 перфоратора 2 к кожуху 1 достигается загашения...
Глубинный датчик оборотовb: ibihor; -ia
Номер патента: 288433
Опубликовано: 01.01.1970
Авторы: Варламов, Погарский, Чефранов
МПК: E21B 45/00
Метки: ibihor, глубинный, датчик, оборотовb
...в нее через полый шток 10 с отверстиями 11. Это давление достаточно для создания ца поршне 12 силы Р;, которая больше суммы противоположно паправлеппых сцл г и 1 ца клапанах 7 и 8 (образующих общую клапанную систему в потоке жидкости в трубе) ц сцл трения в данной системе. После этого штОк 10 с кляпПя.и 7 ц 8 П 11 циИот дВцгдться в сторону закрытия последццх, Соответственно нарастают перепады давления Р, и Р. и силы Р 1, Р. ц Р.Однако в отличие от известных датчиков в данном датчике перепад давления Р, и сила Р (а также сила Р) Иа втором (стабилизирующем) клапане 8 растут до определенной величины Р, п, ц Г , тяк кяк поршень Входит в седло 13 полностью, и перепад давления определяется величиной шунтирующцх отверстий 14 в седле...
Устройство для образования в грунте узкихтраншей
Номер патента: 288676
Опубликовано: 01.01.1970
Авторы: Кравцов, Мильковицкий, Непорожний, Ткаченко
МПК: E02D 13/04, E21B 21/16
Метки: грунте, образования, узкихтраншей
...отличается тем, что направляющая выполнена полой и внутри нее смонтирован воздухопро. вод с отверстиями на нижнем конце,На фиг. 1 изображено данное устройство в 1 момент начала работ, вид сбоку; на фиг. 2 - буровой инструмент в процессе проходки траншеи, вид сбоку.Устройство включает буровой инструмент 1, перемещаемый по полой направляющей 2, 2 которая фиксируется в вертикальном положении рамой 3, жестко связанной с ходовой частью самоходного крана 4, Выбуренная наконечником 5 порода выносится из траншеи по каналам б в направляющей, Внутри по следней смонтирован воздухопровод 7 с отверстиями 8 на нижнем конце.Для снижения веса направляющей при проходке траншей на значительных глубинах она снабжена камерами-поплавками 9. 3, Непорожний и...
320593
Номер патента: 320593
Опубликовано: 01.01.1971
Метки: 320593
...штанга д, имеющая на конце винтовую конусную лопасть 4 и соединенная со стаканом 1 посредством упорного подшипника 5, а на наружной поверхности 10 стакана смонтированы регулируемые по высоте опорные башмаки б. На штанге 3 образованы упоры 7 и 8, причем упор 7 расположен над днищем стакана, а упор 8 - под ним,Машина для образования скважин также 15 выполнена с реверсивным механизмом привода штанги 9, механизмом 10 подачи и подъемным механизмом 11.Предложенная машина работает следуюшим образом.20 При опускании устройства на грунт и вращении штанги 3 с винтовой конусой лопастью 4 .последняя ввинчивается в грунт.Штанга верхним упором 7 нажимает через упорный подшипник 5 на стакан 1 и втягивает 25 его за собой на необходимую глубину,...
Устройство для бурения скважин
Номер патента: 320598
Опубликовано: 01.01.1971
Авторы: Григоров, Евполов, Институт, Карпухин, Качавалос, Сапегин
МПК: E21B 4/16
...шарошксации,полненьшпоно Изобретение относится к горной промыш. ленности, а именно к устройствам для бурения скважин.В основном авт. св.136692 описано устройство для бурения скважин, в котором вращающийся электробур объединен с пневмоударником в едином буровом инструменте. В этом инструменте фасонное зубильное долото осуществляет быстроударное бурение непосредственно на забое, обрабатываемом касающимися по нему шарошками, с продувкой забоя отработанным воздухом от пневмоударника,В предлагаемом устройстве для сокращения времени на смену шарошек и повышения надежности их фиксации съемные лапы, несущие шарошки выполнены цилиндрической формы с пазом для шпонок,На чертеже схематически изображено предложенное устройство. Устройство...
Шарошка бурового долотазсесогозн-»; 7ленткиш• 5и= лиог-.
Номер патента: 320599
Опубликовано: 01.01.1971
Авторы: Владиславлев, Дюков, Кистлеров, Константинов, Перегудов, Рубинштейн, Сопин, Травкин, Юдин
МПК: E21B 10/08
Метки: 7ленткиш•, бурового, долотазсесогозн-», лиог, шарошка
...и венцы при вершине шарошки, Быстрая срабатываемость периферийных венцов обусловлена более трудным режимом их 15 работы, связанной с калибровкой стенок скважины. Венцы при вершине шарошек имеют небольшую угловую скорость вращения и поэтому меньшую, чем другие венцы, энергию удара зуба по породе, поэтому она в цент. 20 ральной части забоя разбуривается хуже, чем на остальной площади, что тормозит процесс бурения и снижает его механическую ско. рость. Цель изобретения - устранение указанньедостатков. кий институт буровой техник Для этого зубья или штыри венцов на периферии и при вершине шарошки по высоте меньше зубьев или штырей остальных венцов,На фиг. 1 схематично изображена предлагаемая шарошка в разрезе; на фиг. 2 - схема бурения забоя...
Зсесоюзная г: лентна-тхннннг-1коронка со
Номер патента: 320600
Опубликовано: 01.01.1971
Авторы: Басе, Всесоюзный, Елисаветский, Научно
МПК: E21B 10/02
Метки: зсесоюзная, лентна-тхннннг-1коронка
...отве ных ножей с отликаочаяся эксплуатацион 25 закрепления выполнена соОсновные недостатки буровыхмеханическим закреплением сменньсложность зажимных устройств, пстоимость изготовления и неудобсплуатации.Цель изобретения - повышение эксплуатационной надеисцости и упрощение закрепления ножей.Для достижения этого стенка базового уступа выполнена со скосом.Конструктивные особенности предлагаемой коронки и метода закрепления ножей показаны на чертеже,Коронка содержит кольцевой корпус 1 и сменные ножи 2, В корпусе коронки выпол. нец ряд сквозных цилиндрических отверстий 3 и базовых уступов, при этом стенка 4 базовог уступа, выступающая над базовым торцом б корпуса, скошена под углом а к оси отверстия.Вьточка 6 небольцой глубины служит для...
Быстроразъемное соединение
Номер патента: 320601
Опубликовано: 01.01.1971
МПК: E21B 17/046
Метки: быстроразъемное, соединение
...1 с входным профильным пазом 2; защелки 3 с криволинейной торцевой поверхностью 4, взаимодействующей с головкой 5 нижней штанги б; фиксатора, выполненного в виде вилки 7 с хвостовиком 8 и шпильки 9, входящей в паз 10 защелки 3; пружины 11, установленной на оси 12, и верхней штанги 13, жестко связанной с верхней частью корпуса 1. фиг. В корпусе имеются: конусное гнездо 14, отстие 15, сквозной паз 1 б, расположенный пендикулярно к входному пазу 2, сквозной штанг все описанны обратной последова Для разъединенияоперации выполняютельности. Извест биннонас профильн кой и раз волинейнПредла вест ных вующим выполнен шпильки, шпильку эксплуат Верхнюю штангу 13 устанавливают над 10 нижней штангой б и надвигают корпус 1 наголовку 5, которая...
Механический ясс
Номер патента: 320602
Опубликовано: 01.01.1971
Авторы: Азербайджанский, Газовых, Гусейн, Зейналов, Касум, Мехтиев, Сеид
МПК: E21B 31/107
Метки: механический, ясс
...1 снабжен ,переводником 5, который имеет резьбу для присоединения к бурильному инструменту, Внутри переводника 5 размещены втулка б и пружина 7, опирающаяся на кольцо 8, Продольное перемещение втулки б ограничивается двумя винтами 9, расположенными в нижней части переводника 5. На верхнюю часть штока 3 навернута головка 10, имеющая с одного торца прямые, а с другого - наклонные кулачки, которыми головка У лачками молотка 2.Освобождение прихваченного бурильногоинструмента предлагаемым яссам производят 5 следующим обр азом.Спуск ясса в скважину осуществляется наколонне бурильных труб, при этом к нижней части его присоединяют ловильный инструмент (колокол, калибр, метчик и другие).0 Когда ясс достигает прихваченной колонны иопирается на...
Способ определения размеров разрушений при авариях в скважине
Номер патента: 320603
Опубликовано: 01.01.1971
Авторы: Алехин, Зубрицкий, Конрад, Краснодарский, Сидоров
МПК: E21B 29/00, E21B 31/00, E21B 47/09 ...
Метки: авариях, размеров, разрушений, скважине
...к стенобразом, элт форму, соотжине, и снимацилиндра разаоответствовать илг аллонформе ачную ечатка Предмет изобретения Изобретение относится к области бурения скважин.При повреждении колонны обсадных труб или стенок скважин для выяснения характера повреждения в скважину опускается гидравлическая печать, представляющая собой корпус с эластичным баллоном, покрытым снаружи пластичным слоем и раздуваемым до внутренних размеров колонны или скважины,Полученный при этом отпечаток места повреждения остается на пластичном слое и печать извлекается на дневную поверхность, где производят замер снятого отпечатка. Снять точные размеры с отпечатка нельзя, так как печать, поднятая на дневную поверхность имеет меньший диаметр, чем при снятии...
Способ предотвращения растепления околоствольного пространства в зоне мерзлоты
Номер патента: 320604
Опубликовано: 01.01.1971
Автор: Войцик
МПК: E21B 33/14
Метки: зоне, мерзлоты, околоствольного, предотвращения, пространства, растепления
...принципиальная схема скважины для осуществления описываемого способа.Выступающая часть колонны 1 и наружной колонны 2 оборудуются одним конденсатором 3, Между колоннами расположены центраторы 4 и вещество 5.После цементирования колонны герметичное кольцевое межтрубное пространство частично заполняют низкокипящим веществом и герметизируют отверстие конденсатора, через которое проходило заполнение.Вещество, находясь в межтрубье, под действием окружающей температуры начинает испаряться, забирая при этом тепло. Парывещества поднимаются вверх и конденсируются (в холодное время года), Конденсат веще.ства принимает температуру окружающего5 атмосферного воздуха и, стекая по стенкам,охлаждает обсадные трубы, а через наружную колонну...
Стенд для испытания элеваторов
Номер патента: 320605
Опубликовано: 01.01.1971
Авторы: Авадьев, Насибов, Страхов, Тер
МПК: E21B 19/06, E21B 41/00
Метки: испытания, стенд, элеваторов
...Нема предложеневаторов.а нижняя травны гидродомкраны между собаверсе 4 укреподольной оси,двешен двуро приведена схиспытания эл1 установленй расположеедних связасой 4. На трлярно ее прэтой оси по ртыойесьий 30 1Изобретение относится к устройствам дляиспытания на статическую прочность элеваторов для бурильных и обсадных труб.Известные стенды для испытания элеваторов включают станину, гидродомкраты, верхнюю и нижнюю траверсы и штропа с механизмом сведения и разведения их.Недостатком таких стендов является то,что в них не компенсируются неточности изготовления и подвески элеваторов и линейной 1деформации штропов при проведении испытаний.Цель изобретения - устранение указанныхнедостатков.Для этого верхняя траверса стенда снабжена шарнирно...
320607
Номер патента: 320607
Опубликовано: 01.01.1971
Авторы: Газовой, Имени, Московский
МПК: E21B 49/00, G01N 7/16
Метки: 320607
...насыщенности горных пример водой, путемобразца и удаления термическом потоке возинтерпретацией кривой тем, что, с целью повыделения насыщенности шеиной структуры водой дов связи, в процессе деляют дифференциальки и регистрируют завильной температуры от ца или его насыщенИзобретение относится к петрофизическим исследованиям горных пород.Известны способы определения насыщенности горных пород флюидом, например водой, путем 1000/О-ного насыщения образца и удаления флюида сушкой в изотермическом потоке воздуха на весах с последующей интерпретацией кривой сушки.По предлагаемому способу в процессе сушки образца измеряют дифференциальную температуру сушки и регистрируют зависимость дифференциальной температуры образца в процессе сушки от...
Устройство ударного действия
Номер патента: 320608
Опубликовано: 01.01.1971
...предложенного устройства,Устройство ударного действия состоит из двух соосцо расположенных цилиндров 1 и 2, в которых под действием сжатого воздуха движутся в противоположных направлениях поршни 3 и 4. Рабочий ход поршней заканчивается ударом по штоку 5, холостой - сжатием задних воздушных подушек. Механизм воздухораспределепия состоит из клапана 6, перемещающегося по втулке 7, переднего сед. ла 8 и заднего седла 9, образующих воздухораспределительную камеру 10. В конце холостого хода поршни сжимают воздух в задних полостях 11 и 12 цилиндров до высоких д еций и перебрасывают клапан 6.Управляемый дополнительный золотник 13своими цилиндрическими кольцевыми высту 5 пами установлен в проточки седел 14 и 15.При рабочем ходе поршня 3 или 4...
Автоподатчик для бурильных машин
Номер патента: 320609
Опубликовано: 01.01.1971
Авторы: Брагин, Горулько, Графман, Киселев, Лепко, Мардер, Мингалев
МПК: E21B 19/086, E21B 44/02
Метки: автоподатчик, бурильных, машин
...винтовым канавкам, шарики 10 поворачивают рейку б, муфта 9 скользит по направляющей 1, и, дойдя до стопора 18, останавливается, Этим завершается поворот рейки для подачи бурильной головки на забой,Подача бурильной головки на забой осуществляется следующим образом. Сжатый воздух подается в поршневую полость цилиндра 8 механизма подачи. Правый упор 4 при этом упирается в левый срез одного из выступов рейки, в результате чего механизм подает бурильную головку на забой на величину рабочего хода поршня. Окончание рабочего хода соответствует положению, при котором левый упор установится между двумя соседними выступами рейки.Золотниковое устройство (на чертеже не показано) переключает подачу сжатого воздуха в цилиндре из поршневой полости в...
Установка для бурения скважин
Номер патента: 320610
Опубликовано: 01.01.1971
Авторы: Анистратов, Банк, Голосов, Корнеев, Нанкин, Пухов, Ржевский, Спиваковский
МПК: E21B 7/02
...- сечение по А - А на фиг. 2.Установка для бурения скважин смонтирована на транспортной базе 1, например, гусеничном ходу. На вертикальных стойках 2 шарнирно укреплена рама 3 с податчиками 4 и вращателями, состоящими из электродвигателей 5 и редукторов б. Буровые штанги 7 расположены в два ряда и подаются на забой многоступенчатыми гидравлическими податчиками. ползунами 12, входящими в направляющие 18.На установке смонтирована емкость И для жидкого водонаполненного взрывчатого вещества и компрессор 15 для продувки скважин во время бурения и подачи жидкого взрывчатого вещества в скважины по специальным шлангам.В рабочем положении установка горпзонтпруется тремя домкратами 1 б. Для предохранения механизмов установки от разлетающихся кусков...
Породоразрушающая вставка из твердого сплава для буровой коронкио • f-ka
Номер патента: 320611
Опубликовано: 01.01.1971
Авторы: Всесоюзный, Кудр, Люлькова, Проектный, Твердых, Чувилин
МПК: E21B 10/46
Метки: буровой, вставка, коронкио, породоразрушающая, сплава, твердого
...основания, Продольная плоскость симметрии выступающего элемента может проходить через ось цилиндрического основания.На фиг. 1 изображена вставка, в аксонометрии; на фиг, 2 - то же, но с различным взаимным положением цилиндрического основания и выступающего элемента; на фиг. 3 - корпус буровой коронки с пазами под вставки; на фиг. 4 - типы буровых коронок, которые могут быть армированы предлагаемыми вставками,В одном случае продольная плоскость 7симметрии элемента 3 проходит через ось 6основания (позпция а), В другом случае продольная ось симметрии элемента 3 смещена15 относительно оси 6 основания 2 (позиции б ив). При этом одна грань 6 элемента 3 расположена по касательной к цилиндрическомуоснованию 2, а другая по хорде (позиция б),либо...
Гидравлический башмак для исследования — скважин микроустановкамибиблиотги-
