Устройство для крепления роторов турбобура
Гидроударник
Номер патента: 145188
Опубликовано: 01.01.1962
Авторы: Граф, Коган, Новожилов
МПК: E21B 4/14
Метки: гидроударник
...штока вниз не будет ограничено упором 7.При перемещении штока 4 вниз, ограничивается ход клапана 5 и поршня-ударника б, одновременно увеличивается затяжка пружины 8 клапана и пружины 9 ударника. Вследствие этого при прокачнвании145188через гидроударник одного и того же количества жидкости, время разгона поршня-ударника б, а значит его скорость и кинематическая энергия, передаваемая наковальне 10, также уменьшаются. Время обратного хода поршня-ударника б тем меньше, чем меньше величина обратного хода и чем больше предварительная затяжка пружины 9,Таким образом, при верхнем положении шестигранного штока 4 энергия единичного удара наибольшая, а частота ударов - наименьшая. При нижнем положении штока 4 единичная энергия удара уменьшается,...
Способ наращивания колонны обсадных труб при гидравлическом бурении водяных скважин
Номер патента: 145189
Опубликовано: 01.01.1962
Авторы: Ломбардос, Сапожников, Силин
МПК: E21B 43/10
Метки: бурении, водяных, гидравлическом, колонны, наращивания, обсадных, скважин, труб
...(фиг, 2) имеет в верхней части шарнирный патрубок 11, к которому145189присоединен шланг д, укрепленный хомутиками. Шарнирный патрубок позволяет при производстве работ поворачивать колонну обсадных труб, независимо от присоединенного к ней шланга. Труба имеет на конце наружную резьбу, на которую навинчивается фланец 12, затем надевается манжетное резиновое уплотнение И и навинчивается фланец 14, закрепляемый контргайкой 15. На фланце 12 в шлицах передвигаются три зажимные плашки 1 б, располагаемые по окружности под углом 120. К рабочей трубе 4 приварено кольцо 17 с наружной резьбой и кольцо-фиксатор 18. Закрепление рабочей трубы 4 в обсадной трубе 19 достигается вспомогательной трубой 20 с приваренным к ней усеченным конусом 21. Труба 20...
Индикатор ориентирования бурового снаряда
Номер патента: 145190
Опубликовано: 01.01.1962
МПК: E21B 47/022, E21B 7/08, G01B 7/30 ...
Метки: бурового, индикатор, ориентирования, снаряда
...шариком электрических сигналов в датчике создана цепь, состоящая из двух полупроводниковых диодов 15 и 1 б, один из которых включен между пластиной 13 и заземляющим корпусом прибора, а второй - между пластиной 14 и тем ке корпусом. Для сглаживания импульсов тока в моменты замыканий и размыканий контактов между пластинами 11, 13 и 14 включены конденсаторы соответствующей емкости и омические безындукционные сопротивления. Контактная пластина 11 соединена с выходным контактом 17, в который упирается подпружиненный контактный штифт 18, Последний непосредственно соединен с иглой 19, выведенной наружу через верхнюю торцовую часть 20 корпуса прибора. Игла изолирована от корпуса датчика, а ее резиновая изоляция снаружи предотвращасг утечку...
Устройство для забуривания шпуров
Номер патента: 145191
Опубликовано: 01.01.1962
Авторы: Амурский, Казаков, Коваленко, Садовой
МПК: E21B 10/00
Метки: забуривания, шпуров
...предлагаемое устройство.Устройство состоит из цилиндрического корпуса 1 2,расположенных на внешней поверхности корпуса под у сжестко крепится к штоку или другой части перфоратощей прижатие буродержателя к поверхности забоя.При забурпвании один или два упора упираются в поверхность породы 3. Буровая коронка 4 вставляется вместе с буровой штангой в корпус 1 и начинается забуривание." В этот момент расстояние а от ближнего к забою края устройствадо лезвия коронки составляет не более 15 - 25 лд.При забуривании на глубину, обозначенную на чертеже пкоронка выходит из корпуса 1 и центрируется стенками шпукорпуса происходит лишь при забуривании.Предлагаемое устройство устраняет необходимость в лнения буродержателей с замками,459 Томский...
Гидросъемник коронок
Номер патента: 145192
Опубликовано: 01.01.1962
МПК: E21B 19/18
Метки: гидросъемник, коронок
...7 и маслобак 8, соединенный с насосом при помощи клапана 9 и с полостью 10 цилиндра гидросъемника при помощи сливного вентиля.На поршень устанавливается разрезная упорная втулка 11, выполняющая роль штока.Буровую штангу 12 с коронкой 13 диаметра д пропускают через отверстие д гидросъемника. Устанавливают на заплечики коронки обе половинки упорной втулки 11 и выступом вводят в поршень 2, Затем устанавливают обе половинки опорной втулки 3 на штангу.При поднятии рукоятки 7 в цилиндре плунжерного насоса образуется разреженное пространство и масло через всасывающий клапан 9 заполняет цилиндр плунжерного насоса, При опускании рукоятки всасывающий клапан закрывается. Когда давление плунжера стан т145192больше давления над поршнем...
Снаряд для направленного бурения
Номер патента: 145494
Опубликовано: 01.01.1962
Автор: Шитихин
МПК: E21B 7/08
Метки: бурения, направленного, снаряд
...На верхнем конце вала 4 имеются шлицы, по которым перемещается втулка 11 и вместе с ней вал 3. Корпус ползуна 5 в нижней части вала 3 выполнен в виде полумуфты с торцовыми кулачками и может про-дольно перемещаться вдоль центрального вала, тем самым соединяясь или разъединяясь с полумуфтой 10. Верхняя половина вала 3 посредством муфты 12 соединена с шарнирным соединением 1, нижняя половина вала 4 соединена ниппелем 13 и переходником 14 с колонковой тру145494бой 15, на которой закреплена буровая коронка 1 б.Перед спуском снаряда в скважину, в зависимости от требуемого азимута искривления последней, снаряд ориентируют относительно сигнализатора, установленного в колонне бурильных труб (на чертеке не показана) и фиксируют на время...
Овершот для извлечения внутренней колонковой трубы
Номер патента: 145495
Опубликовано: 01.01.1962
Автор: Карповский
МПК: E21B 31/18
Метки: внутренней, извлечения, колонковой, овершот, трубы
...свободный ход внутри корпуса, Овершот опускается внутрь бурильных труб на тросе, конец которого крепится в канатном замке 5.Двойная колонковая труба (см. фиг, 2) состоит из наружной колонковой трубы 6, внутренней извлекающейся трубь 1 7, переходника 8 и мелкоалмазной многослойной коронки 9, На верхний конец внутренней трубы 7 наворачивается переходник со штырем, заканчивающийся грибком 10, предназначенный для извлечения трубы 7 с помощью овершота. Для предотвращения смещения трубы 7 в осевом направлении служат два упора 11, поворачивающиеся на осях 12 под воздействием пружин 13, В нижней части трубы 7 на длину коронки фрезеруется паз, в который входит фиксатор 14, предотвращающий вращение трубы во время заклинки керна. В верхней части...
Буровая коронка с режущими резцами
Номер патента: 145496
Опубликовано: 01.01.1962
Автор: Костылев
МПК: E21B 10/48
Метки: буровая, коронка, режущими, резцами
...многогранные резцы-столбики выполнены пустотелыми в виде сквозго отверстия по оси резца.Такое выполнение коронки обеспечит повышение удельного давления режущих элементов на забой и этим самым повысит производительность оурення,На фиг. 1 изображена коронка вид сбоку; на фиг. 2 - то же вид сверху; на фиг. 3 - восьмигранный пустотелый резец внл сбоку; на фиг. 4 - то же вид сверху.Коронка состоит из обычного короночного кольца 1, в торце которого впаяны твердосплавные резцы-столбики 2 пустотелой восьмигранной формы, Лля выхода промывочной жидкости и шлама на боковой поверхности и торце коронки предусмотрены скосы и пазы. Пазы на торце короночного кольца также способствуют увеличению срока службы коронки, так как после истирания...
Устройство для включения источника тока (аккумулятора) в скважине
Номер патента: 145497
Опубликовано: 01.01.1962
МПК: E21B 47/00, E21B 49/00
Метки: аккумулятора, включения, источника, скважине
...верхнее отверстие, герметически перекрываемое крышкой б, Крышка и днище145497камеры снабжены отверстиями для вывода изолированных проводников от источника тока, герметизируемыми резиновыми пробками 7, со штуцерами 8. Нижний проводник от батареи подключен через патрон 9 к одному полюсу электрозапала; верхний проводник 10 выведен от батареи к нижнему контакту выключателя.Выключатель выполнен в виде корпуса 11 из прочного диэлектрика, например пластмассы, с размещенными в нем неподвижным нижним контактом 12 и скользящим верхним контактом 13, Выключатель закреплен при помощи хомута 14 на тросе. В корпусе выключателя установлена хрупкая пластинка 15 из диэлектрика. Подвижной контакт удерживается в верхнем положении пружинкой 1 б и защищен...
Способ обвязки обсадной колонны
Номер патента: 145498
Опубликовано: 01.01.1962
Авторы: Тер-Григорян, Шапиро
МПК: E21B 19/00, E21B 19/10, E21B 33/04 ...
Метки: колонны, обвязки, обсадной
...этом комплект клиньев пропускают через установленные на устье скважины превентеры. Подвеску нецентрированной обсадной колонны производят следующим образом.Закрывают нижний плашечный превентер 1, затем комплект 2 клиньев опускают в скважину и сажают на плашки закрытого нижнего превентера (см. фиг. 1) После этого закрывают верхний плашечный превентер 3 и открывают нижний плашечный превентер, клинья под действием собственного веса падают в конусное отверстие колонного фланца 4 (см. фиг. 2). Затем обсадную колонну, подвешенную на талевой системе, подтягивают и сажают на клинья. После этого превентеры и крестовик демонтируют и устанавливают колонную головку, приЛ% 145498этом верхний конец колонны герметизируют в колонной головке кольцевым...
Раскрывающийся кумулятивный перфоратор
Номер патента: 145499
Опубликовано: 01.01.1962
Авторы: Вицени, Лучкин, Тебякин
МПК: E21B 43/117
Метки: кумулятивный, перфоратор, раскрывающийся
...с ним при горизонтальном положении.На фиг. 1 показан общий вид раскрывающегося кумулятивного перфоратора; на фиг. 2 и 3 - варианты перекгпочающего устройства, встроенного во взрывной патрон.Перфоратор состоит пз головки 1, переключателя с электродетонатором 2, зарядов 3, детонируюРцего шнура 4, фиксатора 5 и наконечника 6. Взрывной патрон и переклочатель с подвижным конткатом в иде металлического цилиндра или шарика выполнен из корпуса 7 фиг. 2) с промежуточной шашкой 8, электродетонатора 9, герме 1 изпрующей прокладки 10, крышки 11 с помещенньо в нее перек;почателем. Собственно переключатель состоит из цилиндра или шарика 12, контактной гильзы 13 и двух контактных пластин 14 и 15, изолированных прокладками 16. Все детали...
Длинноходовая бурильная машина
Номер патента: 145500
Опубликовано: 01.01.1962
МПК: E21B 19/081, E21B 3/00
Метки: бурильная, длинноходовая
...отличается от известных тем, что применен дополнительный вал, приводимый во вращение от отдельного привода и передающий вращение буру посредством зубчатой передачи независимо от винта подачи.Такое выполнение машины обеспечивает независимое регулирование скорости подачи и числа оборотов бура.На фиг. 1 изображена кинематическая схема длинноходовой бурильной машины; на фиг. 2 - сечение по Л-А на фпг. 1.В корпусе 1 при помощи винта 2 подачи перемещается каретка 3. Каретка служит для передачи вращения от вала 4 через зубчатую передачу 5 на штангубс резцом 7. Вал 4 врашается от двигателя 8 через зубчатую передачу 9, Для предотвращения смещений каретки 3 установлены направляющие ролики 10, а для ограничения ее хода - регулируемые упоры 11 и...
Коронка для перфораторного бурения
Номер патента: 145501
Опубликовано: 01.01.1962
Авторы: Арцимович, Морозов, Романов, Токарев, Яновский
МПК: E21B 10/46
Метки: бурения, коронка, перфораторного
...к оси коронки, при этом высота пластинок уменьшается от наружного диаметра коронки к ее центру, а соответствующая поверхность корпуса коронки выполнена с тем же углом наклона, что и опорная поверхность пластинки твердого сплава.Проведенными испытаниями установлено, что оптимальный угол наклона опорных поверхностей, для получения минимального значения напряжения от изгиба в пластинке твердого сплава, должен быть менее 45, причем, форма пластинок такая, при которой высота увеличивается от центра к наружной поверхности коронки, т. е, в том же направлении, как изменяется удельная работа разрушения забоя, и площадка затупления позволяет уменьшить первоначальный вес пластинок твердого сплава и сократить его расход.В заключении института...
Устройство для отбора и выдачи проб газа при газовом каротаже скважин
Номер патента: 145794
Опубликовано: 01.01.1962
Авторы: Дацкевич, Марьясин, Померанц, Ривкин, Эпштейн
МПК: E21B 49/08, G01V 9/00
Метки: выдачи, газа, газовом, каротаже, отбора, проб, скважин
...пробу влинию дозатора хромстермографа.Полная выдача содержимого баллона происходит, как показал опытв течение 5 - 6 сек при объеме пробоотборника 120 в 1 слз,При снятии управляющего давления клапан 15 перекрывает баллон 1, а клапан 14 - полость 3, восстанавливая одновременно сквознуювоздушную линию компрессора ме;кду штуцерами 5 и 6.Комплект из четного числа пробоотборников (например, 20) соединяется в две группы по схеме, показанной на фиг. 2. Переключениегрупп пробоотборников П на отбор или выдачу проб производится краном К н электрическим переключателем (на фиг. 2 не показан) командных электропневматических приборов 17, управляющих системами пробоотборников. Командные электропневматические приборы имеют золотники 18, через которые...
Навесной ямокопатель
Номер патента: 145817
Опубликовано: 01.01.1962
Авторы: Билев, Бриль, Панов, Сынмеер
МПК: E21B 7/02
Метки: навесной, ямокопатель
...2. Бур приводится во вращение через редуктор 3 и карданный вал 4. Механизм его заглубления и выглубления из грунта включает рычаг 5, гидроцилиндр б, раму 7 и тележку 8. На раме ямокопателя установлено устройство для высева удобрений, включающее бункер 9, шнеки 10 и 11, трубу 12, щиты 13, сменные шестерни 14 и 15, храповик 16, кривошип 17 с собачкой и гидроцилиндр 18. Работает навесной ямокопатель следующим образом.Тракторист устанавливает бур 1 над отметкой ямы. После этого он включает привод вращения бура 1, а затем механизм его заглубления. Как только бур 1 осуществит копку ямы, он при помощи того же меЛ 12 145817ханизма выглубляется из нее, После копки ямы в ней остается разрыхленная почва, количество которой...
Шарошечное буровое долото с режущими лопастями
Номер патента: 145867
Опубликовано: 01.01.1962
Авторы: Барабашкин, Матвеев, Толченов, Травкин, Трифонов
МПК: E21B 10/14
Метки: буровое, долото, лопастями, режущими, шарошечное
...разбуренной породы,На чертеже показано предлагаемое шарошечное долото.Долото предназначено для бурения геологоразведочных скважин в засу 1 дливых районах, где затруднено снабжение водой буровых установок, Особенно пригодно предлагаемое долото для бурения скважин по твердым и крепким породам, в которых бурение с промывкой забоя водой или глинистым раствором затруднено, а бурение шнековым инструментом является малопроизводительным.Предлагаемое шарошечное долото с двумя шарошкамп типа Т выполнено с лопастями шнека между шарошками. Лопасти установлены под большим углом к оси долота и своими кромками подходят под шарошки и транспортируют на шнек бурового стана разбуреннун 1 породу.В своем заключении Верхне-Сергинский машиностроительный...
Шарошечное колонковое долото
Номер патента: 145868
Опубликовано: 01.01.1962
МПК: E21B 10/06
Метки: долото, колонковое, шарошечное
...что наибольшие размеры опор шестишарошечных долот получаются при углах наклона осей внутренних ц 1 арошек к оси долота, равных 75 и наружных 6330, при этом диаметр керна составляет от 0,37 до 0,41 от диаметра долота. Получения максимальных размеров опор шарошек приводит к повышеншо стойкости долота,Центральное конструкторское бюро Министерства геологии ц охраны недр СССР в своем заключении отмечает, что предложенное долото пригодно для бурения скважин диаметром 132,и,и с отбором керна диаметром 52 им в твердых породах с применением промывки забоя водой или глинистым раствором, Шестишарошечное выполнение колонкового долота по заключению ЦКБ вляеся оригинальным конструктивным решением для целей надежного получения...
Устройство для регулирования подачи буровых установок
Номер патента: 145869
Опубликовано: 01.01.1962
Автор: Кузнецов
МПК: E21B 19/084, E21B 3/02, E21B 44/02 ...
Метки: буровых, подачи, установок
...передается указателю 1 б давления (дрилометру), на котором укреплено регулируемое сопротивление 17 мощностью в несколько ватт. Подвижный контакт 18 сопротивления механически связан со стрелкой указателя и поворачивается с ней синхронно,Шкала указателя градуирована в единицах осевого давления Устройство автоматической подачи подключается к источнику переменного тока (фиг 3),Питание и регулирование двигателя 19 подачи осуществляется от автотрансформатора 20 через селеновый выпрямитель 21 Через выпрямитель 22 питается обмотка 23 возбуждения двигателя.С подвижным роликовым контактом автотрансформатора механически связан вал серводвигателя 24. Обмотка 25 серводвигателя включается в сеть через конденсатор К. Вторая обмотка 2 б включена по...
Установка для эксплуатации подводных газовых скважин
Номер патента: 145870
Опубликовано: 01.01.1962
Авторы: Багаев, Осмер, Панин, Шишкин, Яковлев
МПК: E21B 43/01
Метки: газовых, подводных, скважин, эксплуатации
...аварийного разрыва газопровода 14. При нормальной эксплуатации скважины скорость течения газа в фонтанных трубах не велика, и шар 13 покоится в специальном гнезде типа корзины, не закрывая проходного сеченияПри аварийном фонтанировании скорость газа резко возрастает, шар подхватывается потоком и плотно прижимается к седлу, закрывая скважину. На флянец клапана-отсекателя кренится коренная задвижка 15 и обычная фонтанная елка с задвижками 1 б, 17 и 18, От буфера 19 фонтанной арматуры через клапан-отсекатель 20, необходимого условного прохода, через гибкий шланг 21 высокого давления полость колонны фонтанных труб соединяется с манометром, расположенным в герметически-закрытом отсеке надскважинного понтона 22, который гибкими растяжками 23...
Устройство для бурения шпуров
Номер патента: 145871
Опубликовано: 01.01.1962
Авторы: Амурский, Казаков, Коваленко, Садовой
МПК: E21B 19/086, E21B 44/02
...автовыключателя и открывает доступ сжатому воздуху вперфоратор 15 через соединительный шланг 39. Таким образом осу.ществляется автоматический пуск перфоратора в работу после раскрепления устройства в забое упором 35,Продолжая движение в сторону забоя, поршень 5, шток 4 и автовыключатель 13 упираются быстроразъемным соединением 14 в работающий перфоратор и начинают перемещать последний к забою, в результате чего бур 36 прижимается к груди забоя и производится бурение шпура до заданной глубины,При этом после окончания бурения шпура поршень 5 переместится в переднюю часть цилиндра 3 подачи, упрется в зацеп 32 и потянетшток 31 ограничения глубины шпураШток 31 выйдет из зацепления с головкой 27 крана управления, ипробка 28 под действием...
Твердосплавный резец для сверления шпуров малого диаметра в крепких породах
Номер патента: 145872
Опубликовано: 01.01.1962
Автор: Евстратов
МПК: E21B 10/58
Метки: диаметра, крепких, малого, породах, резец, сверления, твердосплавный, шпуров
...2, армированные твердосплавными зубками 3 пирамидальноромбической формы, С противоположной стороны основание имеет хвостовик 4 призматической формы для крепления к буровой штанге Резец вдоль своей оси имеет отверстие 5 для подвода воды к режущей части.При бурении шпура внешние два зубка обеспечивают его внедрение, а средний зубок, установленный эксцентрично, производит зачистку забоя. Рабочая кромка среднего резца расположена ниже рабочих кромок внешних зубков на 1,5 2 льи, что обеспечивает хорошее скалывание горной породы и способствует увеличению скорости бурения,Промышленная полезность данного предложения подтверждена Всесоюзным научно-исследовательским институтом твердых сплавов иМ 145872 Томским политехническим, институтом, по...
Ямокоп
Номер патента: 146125
Опубликовано: 01.01.1962
Авторы: Дзагания, Дидидзе, Кабанов, Кобахидзе, Манвелидзе, Туриашвили, Цхакая
МПК: A01C 11/04, E21B 7/30
Метки: ямокоп
...24. Гидроцилиндр 24, вращая винт, производит подъем или опускание бура ямокопа, ввинчиваясь или вывинчиваясь из крестообразной гайки. Для регулирования давления масла в гидросистеме предусмотрен клапан 25, Ограничение подъема осуществляется путем установки предохранительного клапана 26, срабатывающего при максимальном поднятии ямокопа, от упора ушка 27 в золотник клапана 2 б.Вторая ветвь гидросистемы служит для перевода ямокопа в рабочее или транспортное положение с помощью гидроцилиндра 14 переводом рукоятки б гидрораспределителя 23.Работа предложенного ямокопа происходит следующим образом.Тракторист переводом рукоятки б распределителя 23 устанавливает ямокоп в вертикальное положение, затем включает рукоятку а, заставляет...
Устройство для ввода горизонтальных фильтров в грунт
Номер патента: 146250
Опубликовано: 01.01.1962
Автор: Смертин
МПК: E02D 7/26, E03B 3/18, E21B 7/18 ...
Метки: ввода, горизонтальных, грунт, фильтров
...одного фильтра клеть поднимается на поверхность, гидродомкрат поворачивается на определенный угол, заряжается очередной комплект фильтров, и клеть опускается на требуемую глубину. Количество фильтров может быть любое. Глубина установки фильтров и их длина также могут быть любые в зависимости от пройденных водоносов, гидрогеологических условий и гранулометрического состава водоноса.Предмет изобр етенияУстройство для ввода горизонтальных фильтров в грунт через окна в стенках колодцев с промывкой фильтров при задавливании в грунт напооной водой от насоса и с задавливанием фильтров домкратами, о - л и ч а ю щ е е с я тем, что, с целью упрощения работ по задавливанию фильтров и увеличению дебита воды в колодце, оно выполнено в виде...
Ротор-превентор
Номер патента: 146263
Опубликовано: 01.01.1962
МПК: E21B 33/06
Метки: ротор-превентор
...ротора передается стволу ротора-превентора при помоненных выступов 4. На конце ствола 3 с помощью левого перев навернут уплотнитель 6. Для уплотнения межтрубного пространства на ш ствола ротора-превентора смонтировано сальниковоеЛ 146263горое состоит из гайки В с углублениями под рычаг, корпуса 9 и 1 - образной комбинированной набивки 10, Нижняя часть корпуса сальника имеет ленточную резьбу. Сальниковое устройство поддается регулировке без остановки процесса бурения. Сальниковое устройство соединено с патрубком 11 при помощи накидной гайки 12, а патрубок крепится к плашечному превентору 13 посредством фланца 14. В обвязку устья скважины также входят крестовина 15 для отвода выбуренной породы и задвижка 1 б.Для предотвращения выброса...
Прибор для определения уровня жидкости в скважине
Номер патента: 146264
Опубликовано: 01.01.1962
Автор: Факреев
МПК: E21B 47/04, G01F 23/58
Метки: жидкости, прибор, скважине, уровня
...поплавок 8всплывает и замыкает электрическую цепь между стержнем 11 и ка.мерой б. Вследствие этого срабатывает реле 8, включающее в цепьэлектромагнит 5 и реле времени 7. Сердечник 4, втягиваясь внутрь атушки электромагнита и преодолевая усилие пружины 15, выдвигает146264заклинивающий сухарь 2 зя габариты прибора и заклиниваст его в трубе скважины. Заклиниванис происходит при этом за счет перемсщс - ния прибора вниз. Через 0,5 - 1 век срабатывает реле 7 времени, когорое отключает катушку электромагнита от источника электропитания. Это делается для сохранения э.д.с. источников, а также для Освобождения заклинивающего сухаря при подъеме прибора вверх.Поплавок 13 выполнен в вие опрокиютого стакана, в дне коорого имеется небольшое...

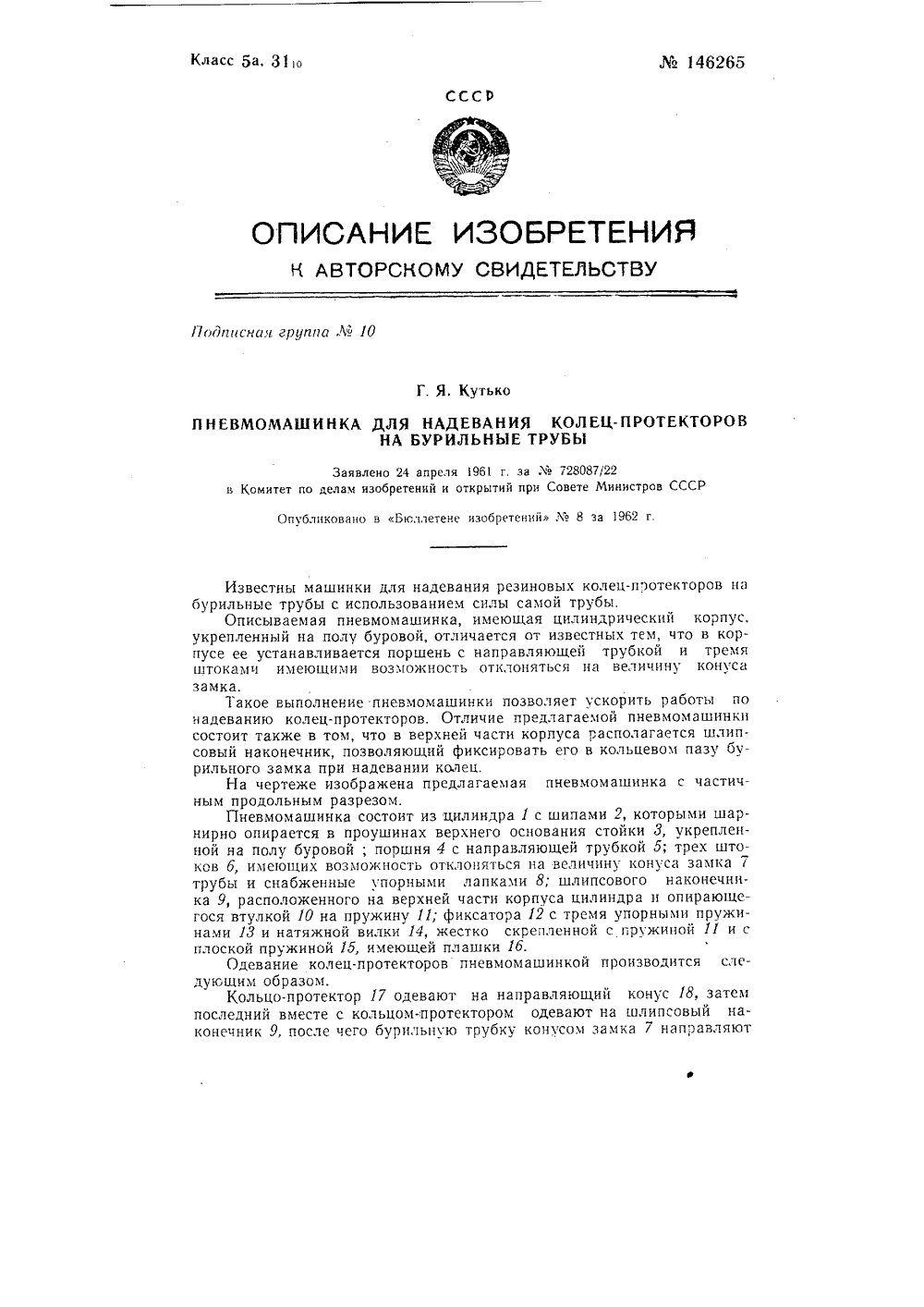

Пневмомашинка для надевания колец-протекторов на бурильные трубы
Номер патента: 146265
Опубликовано: 01.01.1962
Автор: Кутко
МПК: E21B 17/10
Метки: бурильные, колец-протекторов, надевания, пневмомашинка, трубы
...натяжной вилки 14, жестко скрепленной с пружиной 11 и сплоской пружиной 15, имеющей плашки 1 б.Одевание колец-протекторов пневмомашинкой производится сдующим образом.Кольцо-протектор 17 одевают на направляющий конус 1 В, затемпоследний вместе с кольцом-протекто шлипсовый наконечник 9, после чего бурильную тру а 7 направляют146265в направляющий конус 18, пропуская во внутрь трубы шлипсовый наконечник. Конус замка плечиками 19 опирается на направляющий конус, который нижним основанием под действием веса опускающейся трубы давит на натяжную вилку 14. Натяжная вилка сжимает пружину 11 и рожками попадает в серьги 20, где фиксаторами она заклинивается в нижнем положении. Одновременно плашки 1 б плоской пружины 15 вошли в кольцевой паз конуса...
Вибромашина для производства подсобных работ при бурении скважин
Номер патента: 146266
Опубликовано: 01.01.1962
МПК: E21B 23/00, E21B 28/00
Метки: бурении, вибромашина, подсобных, производства, работ, скважин
...корпуса 1, подрессоренного на пружинах 2 относительно вала о, и двух встроенных в корпус 1 электродвигателей 4. Валы 5 каждого электродвигателя несут на своих концах поводковые муфты б, которые передают крутящий момент дебаланса 7. Последние вращаются на подшипниках качения, смонтированных на крышках 8 электродвигателей.Возникающие при вращении дебалансов возмущающие силы вызывают колебания корпуса 1 и жестко соединенного с ним бойка 9. Через отверстие в бойке 9 свободно проходит вал , на котором укреплены две наковальни 10. Посредством регулировки удары бойка 9 можно направить вверх и вниз. Описываемая вибромашина легко может быть переналажена с виброударного на вибрационный режим работы, Для этого служит специальное устройство 11, при...
Устройство для исследования скважин
Номер патента: 146267
Опубликовано: 01.01.1962
Авторы: Василевский, Тимофеев, Хомяков
МПК: E21B 47/04, G01F 23/58
Метки: исследования, скважин
...при его опускании и погружении в жидкость, Баллон опускается в скважину на оцинкованном канате 5, Поплавок 2 с самописцем 3 конструктивно выполнены одним узлом, По оси этого узла имеется сквозное отверстие а, через которое проходит канат 5. На верхней площадке поплавка установлены два ролика 6 и 7 - один с насечкои, второй нажимной с канавкой для каната. Ролик 7 поджпмается к ролику 6 с помощью пружин 8. Ролик 6 сидит на оси редук146267тора, который с помощью поникающей зубчатой передачи 9 перемещает перо 10 самописца. Барабан с бумажной лепой (диаграммой) 11 приводится в движение часовым мехаппз.яом 12.Устройство работает следующим образом. После погружс.ия усгройства в скважину поплавок начинает опускаться одновременно с опусканием...
Устройство для управления измерительными рычагами каверномера
Номер патента: 146720
Опубликовано: 01.01.1962
Автор: Артемов
МПК: E21B 47/08, G01B 3/00
Метки: измерительными, каверномера, рычагами
...5 под действием пружины б отводит поршень 2 в исходное положение. Клапан 1 прн этом впускает в цилиндр 3 очередную порцию жидкости, затем контакт 7 замыкает цепь и описанный процесс повторяется до тех пор, пока не будет отключен электромагнит 5 от источника тока, Рабочая жидкость в цилиндре 8 сдвигает плунжер 9 и через тягу 10, преодолевая действие пружины 11, складывает мерные рычаги 12. В момент полного закрытия рычагов насос работает вхолостую.146720Момент полного складывания рычагов фиксируется нулевым положением блика фоторегистратора автоматической каротажной станции, при этом электромагнит 5 отключается и каверномер опускается.Перед замером диаметра скважины включается разгрузочный электромагнит 13, который раскрывает мерные...
