E05B — Замки; вспомогательные приспособления и принадлежности к ним; наручники
Блокировочное устройство электрошкафа
Номер патента: 1348474
Опубликовано: 30.10.1987
Авторы: Марухненко, Тарханов
МПК: E05B 47/00
Метки: блокировочное, электрошкафа
...на одной створке шкафа защелку 2, замок сзасовом 3, установленные на другойстворке шкафа, закрепленный на раме4 подпружиненный двуплечий рычаг 5,первое плечо которого взаимодействуетс защелкой 2, шарнирно установленныйна раме 4 подпружиненный упор 6, взаимодействующий с тягой 1 и засовом 3,Двуплечий рычаг 5 установлен параллельно шарнирному упору 6 с возможностью взаимодействия его второго плечас тягой 1, при этом суммарный ходдвуплечего рычага 5 и шарнирногоупора Ь в зоне тяги 1 превышает размер торца тяги в направлении их перемещениятяга выполнена Г-образной,а пружина 7 и ограничитель 8 выполнены общими для двуплечего рычага иупора, 30Запирание и отпирание шкафа можнопроизводить только при отключенномконтакторе,Блокировочное...
Замок
Номер патента: 1353882
Опубликовано: 23.11.1987
Авторы: Бумажкин, Дале, Мелентьев
МПК: E05B 39/02
Метки: замок
...со створкой ящика, установленной в корпусе ящика 2 и имеет направляющую защелки 3 и замочную скважину с радиально направленным выступом для ориентации ключа 4 по его лыске. На внутренней стороне створки несоосно замочной скважине выпол нено гнездо под пломбу 5, которое имеет чашеобразную форму с выступом на дне также чашечной формы. На внутренней стороне створки предусмотрены и пазы под пружину 6, и стопор 7 защелки 3, а в канавке по периметру створки расположено герметизирующее кольцо 8. Конфигурация защелки 3 включает выступ под пружину 6, паз под стопор 7, вырез под штифт ключа 4 и углубление с режущей кромкой 9 под выступ чала отжимается выступом на ящике 2, а затем от воздействия пружины 6 западает уступом под этот выстуг,. При...
Устройство управления кодовым замком
Номер патента: 1359429
Опубликовано: 15.12.1987
МПК: E05B 47/00
...ИЛИ на вход элемента 11 ИСКЛЮЧАЮЩЕЕ ИЛИ поступает логический "0", а с выхода блока 9 памяти прямое значение первого разряда кода соответствия поступает через элемент 11 ИСКЛЮЧАЮЩЕЕ ИЛИ, которое задержанным импульсом Т с элемента 14 задержки записывается в триггер 16. С выхода триггера 16 значение первого разряда кода замка поступает через электрический разъем 8 на входы блока 2 сравнения и элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, На другие входы блока 2 и элемента 7 поступает также значение первого разряда кода замка с выхода блока 4 памяти. По импульсу Т в триггер 3 записывается результат сложения первых разрядов кодов замка, а в блоке 2 сравнения осуществляется их сравнение. Затем по импульсу Т на выходах блоков 10, 9, 4 и 5 памяти...
Самозапирающийся висячий бездужковый замок с петлями
Номер патента: 1362807
Опубликовано: 30.12.1987
Авторы: Валуев, Коробко, Попков, Потатурин
МПК: E05B 67/36
Метки: бездужковый, висячий, замок, петлями, самозапирающийся
...имеют прямоугольные вырезы 25 под засов 5 и вертикальные скосы 26 - на их концах под одним углом и в одной вертикальной плоскости.Замок работает следующим образом.Для запирания двери помещения достаточно надвинуть корпус 1 замка вырезом 3 в его задней крышке 2 на совмещенные ушки 23 и 24 петель до упора и слышимого щелчка. При этом, входя в окно 3, сначала более длинное (дальнее по отношению в засову 5) ушко 23, а затем и ближнее ушко 24 воздействуют своими скосами 26 на скос 7 головки засова 5, задвигают последний внутрь паза 4 и временно удерживают его в нем.С дальнейшим продвижением ушек 23 и 24 петель внутрь корпуса 1 ушко 23 приходит в соприкосновение с концом подпружиненного плеча 21 двуплечего рычага 18 и начинает отжимать...
Дверной замок
Номер патента: 1366625
Опубликовано: 15.01.1988
Автор: Егоров
МПК: E05B 63/08
...предприятие, г, Ужгород, ул. Проектная,1 13666Изобретение относится к скобяным изделиям.Целью изобретения является повышение надежности запирания и. расши 5 рение функциональных возможностей.На фиг, 1 изображен замок, разрез", на фиг. 2 - разрез А-А на фиг, 1.Дверной замок содержит корпус 1, размещенный в корпусе засов 2, лицевую 3 и запорную 4 планки, при этом он снабжен по меньшей мере одним подпружиненным двуплечим рычагом 5, установленным в запорной планке 4 с возможностью взаимодействия одного 15 плеча с засовом 2, причем в лицевой планке 3 выполнено окно 6 для размещения второго плеча двуплечего рычага при запирании замка, второе плеча двуплечего рычага 5 выполнено в виде крючка 7, а запорная планка имеет коробчатую...
Замок
Номер патента: 1368422
Опубликовано: 23.01.1988
Автор: Зильдман
МПК: E05B 35/06
Метки: замок
...на фиг. 3; на фиг. 5 - нажимной ключ. Замок содержит корпус 1, запорнуюпланку 2, расположенный в корпусе 15подпружиненный засов 3, имеющий скос4, косые зубья 5 и продольный паэ 6,установленный в корпусе упор 7 и нажимной ключ 8 с основным рядом 9 кодовых впадин для взаимодействия с 20косыми зубьями 5 засова 3, при этомон снабжен выполненным на нажимномключе 8 дополнительным рядом 10 кодовых впадин, а упор 7 установлен свозможностью осевого перемещения для 25вывода его иэ паза 6 засова,Для работы замка в режиме "Защелка упор 7 введен в паз 6, что ограничивает ход засова 3. Запирание производится автоматически эахлопывани- .Зпем двери, так как засов имеет скос 4,взаимодействующий с запорной планкой 2. Отпирание производится ключом 8,...
Электронно-кодовый замок
Номер патента: 1368423
Опубликовано: 23.01.1988
Автор: Браммер
МПК: E05B 47/00
Метки: замок, электронно-кодовый
...нажатия всех кнопок из набора 2 с номерами, соответствующими цифрам установленного кода, на основном выходе последнего триггера 6 появляется логическая "1", напряжение которой через усилитель 9 приводит вдействие электромагнит замка.При нажатии любой кнопки из набора 2 с номером, не соответствующимцифре установленного кода, логической ".1" с выхода элемента ИЛИ 10 всетриггеры 3-6 сбрасываются в нулевоесостояние, Триггеры обнуляются, когда нарушается последовательность нажатия кнопок из набора 2 с номерами,соответствующими цифрам установленного кода, Это достигается за счеттого, что на входы элемента И 7 8)поступают при этом две логические1: одна с инверсного выхода триггера 4 (5), не установленного ноосновному выходу в...
Привод замка двери транспортного средства
Номер патента: 1370212
Опубликовано: 30.01.1988
Метки: двери, замка, привод, средства, транспортного
...плечо дополнительного рычага5 выполнено упругим н виде отогнутого усика с цилиндрическим приливомна конце, упирающегося и переднююстенку ручки 4.При монтаже привода замка П-образная тяга 9 устанавливается таким образом, чтобы она охватывала направляющий элемент 10 своими боковыми сторонами и взаимодействовала с пружиной 11. Затем на дверь устанавливается ручка в виде рычага 4, заранеесобранная с корпусом 1, рычагом 5,осью 3 и регулироночным винтом 1311 ри этом рычаг 5 должен быть отведенн крайнее заднее положение относительно ручки с помощью элемента упругости 14, а регулироночный винт 13не должен выступать за поверхностьповодка. 11 оперечная часть тяги 9, деформируя упругий выступ 7, попадает в направляющую часть паза 6 и защелкивает...
Кодовый замок
Номер патента: 1373783
Опубликовано: 15.02.1988
Авторы: Гладушевский, Гоффен, Кушниров, Резник, Савельев, Фомичев
МПК: E05B 37/20
...через центры полу- отверстий 16, 17, 18, 19, 21 и 22 равен эксцентриситету оси фиксатора 5 относительно оси крышки 1. Все детали замка закреплены в корпусе 2 от выпадания стопорным пружинным кольцом 30. Для герметизации горловины топливного бака в углублении крышки 1 установлена резиновая прокладка 31.Замок работает следующим образом, Условный код устанавливается поворотом основного диска 8, дополнительных дисков 9 и кольца 10 при помощи органов управления и корпуса 2 с наружным кольцом 7 до совмещения полу- отверстий 17, 19 и 22 с фиксатором 5. Под действием пружины 6 фиксатор 5 входит цилиндрической частью в отверстие, образованное полуотверстиями 17 и 19, и стопорит корпус 2 относительно крышки 1, После .этого крышку можно...
Цилиндровый дисковый механизм замка
Номер патента: 1379438
Опубликовано: 07.03.1988
Авторы: Бердичевский, Григорьян, Дудко, Кармышев, Шаленков, Швецов
МПК: E05B 29/02
Метки: дисковый, замка, механизм, цилиндровый
...8 и радиальным выступом 9 для каждого запирающего диска 7 имеет одинаковое значение,Имеется ключ 2 для отпирания цилиндрового дискового механизма, который содержит стержень с выполненнойна нем продольной винтовой лыской 3.Механизм работает следующим обраэом.При установке ключа в цилиндровый дисковый механизм стержень поочередно входит в центровые отверстия,8 запирающих дисков 7, при этом ключ поворачивается, в данном случае против часовой стрелки, до момента ввода стержня в последний запирающий диск. Далее производится поворот ключа по часовой стрелке на величину рабочего хода. При этом винтовая лыска 3 и кодовые пазы, взаимодействуя с запирающими дисками 7, устанавливают последние в угловое положение, соответствующее коду данного...
Электромеханический замок
Номер патента: 1379440
Опубликовано: 07.03.1988
Авторы: Кагилев, Курочкин, Тюльпин
МПК: E05B 47/00
Метки: замок, электромеханический
...средства сигнализации выполнен в виде поперечной планки, закрепленной на блокирующем стержне 9, причем на блокирующем стержне выполнен зуб 15,.автулка фиксатора 11 имеет поводок 16для взаимодействия с зубом 15 блокирующего стержня.Замок работает следующим образом. 45Для блокировки запорного механизма на электромагнит 5 подается сигнал. Толкатель 12, перемещаясь, воздействует на выступ 14 фиксатора 11,который выходит из выборки 10, освобождая блокирующий стержень 9, кото 50рый под действием пружины смещается,заходя своим концом в паз 8 шайбы 7,блокируя ее и запорный механизм 1.При этом благодаря воздействию упора4 на конечный выключатель 3 на пульт55управления подается сигнал срабатывания средства блокировки. Это положение блокирующего...
Дверной затвор
Номер патента: 1381264
Опубликовано: 15.03.1988
Автор: Лотман
МПК: E05B 15/02, E05B 45/06
...скобы 5, закрепленной подпружиненным фиксатором 6 в прорези7 корпуса 8, врезанного в торец две; ри 9; механизм перемещения фиксато ра, включающий электромагнит 10, связанный с источником 11 питания, микропереключатель 12, связанный с , устройством 13 синхронной сигнализа, ции и орган 14 управления с кнопкой , 15 дистанционного отпирания, сблоки, рованный с установкой 16 автоматичес ,кой (аварийной) сигнализации (например, пожарной).В нормальных условиях электромаг. нит 10 обесточен и подпружиненный,фиксатор 6 введен в пазы 17 выдвиж-ной скобы 5, неподвижно Фиксируя еев прорези 7 корпуса 8, при этом длязапирания и отпирания двери пользу, ются навесным замком с ключом.В экстремальных условиях (например, при пожаре) по команде от...

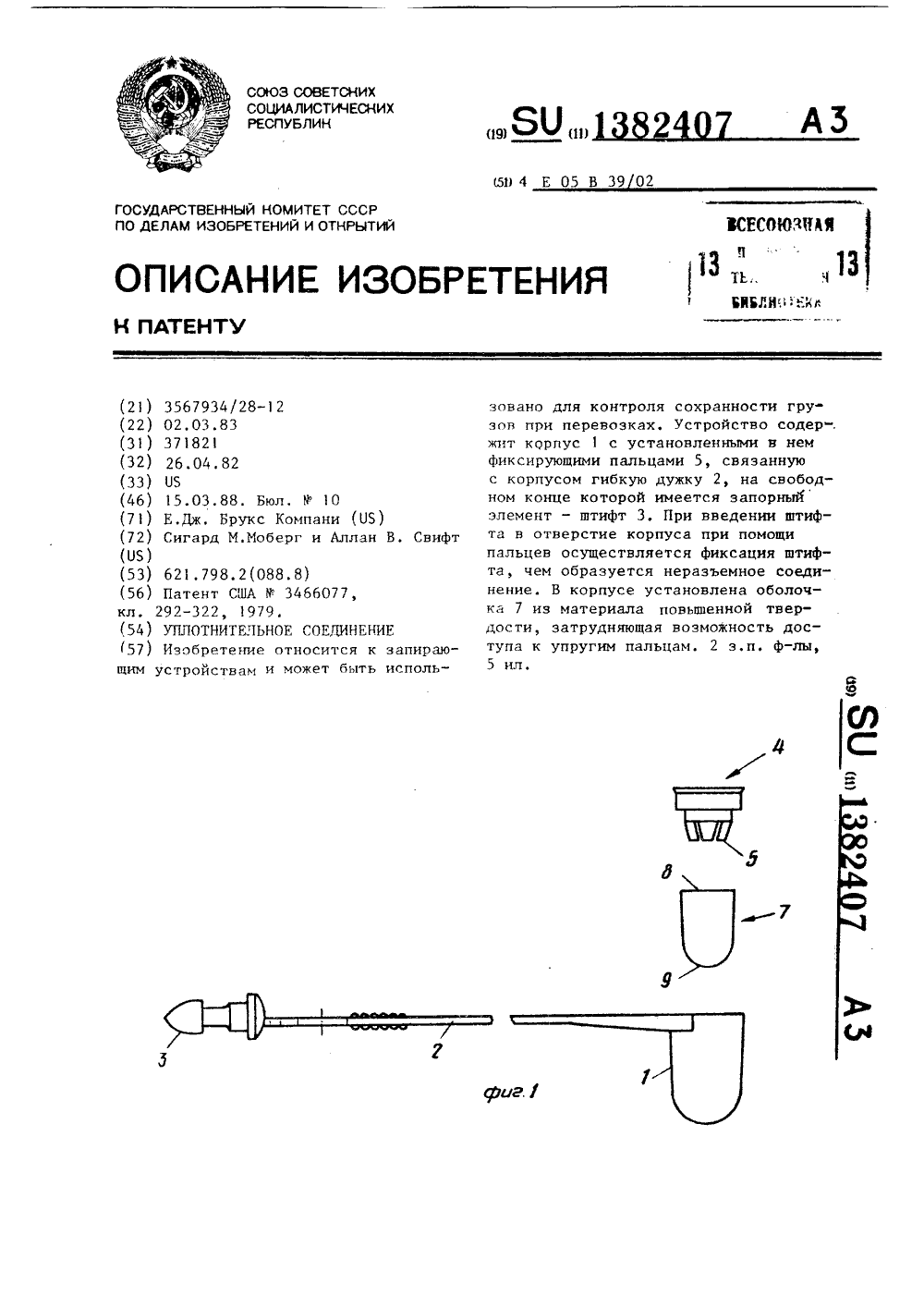

Уплотнительное соединение
Номер патента: 1382407
Опубликовано: 15.03.1988
МПК: E05B 39/02
Метки: соединение, уплотнительное
...плечика 6, Б корпусе смонтирована оболочка 7 цилиндрической или конической формы, изготовленная предпочтительно из металла типа стали либо из твердого пластика, керамики, стекла, Оболочка имеет открытый конец 8 и закрытый конец 9, а в модиФикации - обращенный наружу фланец 1 О на открытом конце 8. предотвращающий изъятие оболочки через задний конец корпуса. Блокирующий элемент ч закрепляеч ся в корпусе нагреванием и удерживает оболочку 7, При введении штифта 3 в отверстие корпуса концы пальцев 5 защелкиваются позади заплечпка 11 штифта, дутая невозможным его извлечение. Оболочка 7, выполненная итвердого материала конической д 1 ормм, затрудняет возможность доступа к упрчгим пальцам с целью незаметного вскрытия соединения.Формула...
Цилиндровый замок с сигнальным устройством
Номер патента: 1388530
Опубликовано: 15.04.1988
МПК: E05B 45/08
Метки: замок, сигнальным, устройством, цилиндровый
...цилиндровом замке с запорными элементами, выполненными в виде набора радиально установленных штифтов, предлагаемый замок обеспечивает радиальное перемещение конца Г-обраэного штифта, несущего электрический контакт, что приводит к надежному замыканию электрических контактов 7-14 и срабатыванию сигнального устройства. Это повышает эффективность защиты от использования отмычкой либо неправиль "ного ключа.Возможен другой пример выполнения замка.Цилиндровый замок с сигнальнымустройством (Фиг. 3, 4) содержиткорпус 17, обойму цилиндрового меха-.низма 18, запорные элементы, выполненные в виде пакета запирающих дисков 19 и подпружиненного относительно цилиндра пружиной 20 продольноустановленного запорного штифта 21.Последний установлен в...
Устройство управления кодовым замком
Номер патента: 1388531
Опубликовано: 15.04.1988
МПК: E05B 47/00
...поступает на вход сумматора 11 по модулю два замка, на втором входе которого присутствует импульс случайной последовательности, сформированной в такте Т 1. Результат сложения с сумматора 11 по модулю два поступает в блок 2 сравнения, на второй входкоторого из блока 6 памяти замка считывается первый разряд кода доступа, Результат сравнения значений разрядов кодов, поступивших в блок 2 сравнения, фиксируется по такту Т 2. В следующем такте Т 1 процесс, описанный выше, повторяется. Как только количество совпадений кодов в блоке 2 сравнения превысит заданное, на выходе блока 2 сравнения появится сигнал, разрешающий доступ к защищаемому объекту, Следовательно,.при состыковке ключа с замком в ключ поступает случайная последовательность,...
Кодовый замок
Номер патента: 1390336
Опубликовано: 23.04.1988
Авторы: Минков, Савицкий, Триголова
МПК: E05B 49/04
...через управляющийпереключатель с исполнительным устройством. Номера кнопок набора даныв окружностях,Кодовый замок работает следующимобразом.Для открывания замка необходимоправильно набрать код (на фиг. 1это код 283470). При нажатии кодового элемента 1 заряжается конденсатор 10 от источника питания. Затемнажимается второй кодовый элемент 5,При этом конденсатор 14 через элемент 8 подключается параллельно конденсатору 10, из-за чего ранее приобретенный конденсатором 10 зарядперераспределяется между конденсаторами 10 и 14. Затем нажимается следующий кодовый элемент 3, потом 4 и,наконец 7, при этом к конденсатору14 параллельно подключаются конденсаторы 11, а затем 12 и 13, В результате на конденсаторе 13 появляетсянекоторый потенциал. Если...
Запирающее устройство
Номер патента: 1392239
Опубликовано: 30.04.1988
Авторы: Анисимов, Никольский
МПК: E05B 47/02
Метки: запирающее
...18 не создается разность потенциалов и транзистор 16 закрывается , чт о приводит к появлению О н а выходе элемента НЕ 1 5, Следовательно , н а базе транзистора 1 7 будет О55 потенциал и он закроется. Обмоткафиксатора 2 обесточится и он сработает, Однако за счет того, что ход штырей 8 больше расстояния от фиксатора 1 до упора, то конструкция не закроется, так как засов 3 отойдет от фиксатора 1, При необходимос.и запереть конструкцию ящик вдвигается, контактная пара замыкается, по цепи питания индикатора пойдет ток, который создает разность потенциалов на резисторе 18, необходимую для срабатывания транзистора 16, что в свою очередь приводит к срабатыванию фиксатора 1, При этом формирователь 1 О выдает импульс, переводящий триггер...
Предохранительное устройство от взлома замка двери в помещение
Номер патента: 1393315
Опубликовано: 30.04.1988
Автор: Никола
МПК: E05B 45/06, G08B 13/06
Метки: взлома, двери, замка, помещение, предохранительное
...задержкой в виде подвижной пластинки 4, взаимодействующей с электрическим выключателем, при этом пластинка 4 установлена на внешней стороне двери 2, перекрывая замок20Устройство работает следующим образом.В запертом положении замок 1 с внешней стороны перекрыт подвижной пластинкой 4, при этом пластинкой 25 разомкнуты контакты электрического выключателя 3. При отпирании замка ключем отводят пластинку 4, при этом контакты замыкаются и на электронную схему подается сигнал. Схема име ет временную задержку, позволяющую отпереть замок, открыть дверь, войти в помещение и отключить сигнализацию. Если систему не отключить, то подается сигнал тревоги, Открытая установка на двери предлагаемого устройства предупреждает злоумышленника о наличии...
Замок
Номер патента: 1395795
Опубликовано: 15.05.1988
Автор: Бадин
МПК: E05B 25/04
Метки: замок
...штифт 8 выйдет из углублений 14 (при четверти оборота ключа), далее поворачиваться не будут, так как они зажаты пружиной 7 между неподвижнымипромежуточными шайбами 5 и 6.Для отпирания замка необходимоввести ключ в замок, повернуть его почасовой стрелке на четверть оборота(90 ), возвратить в первоначальноеположение, повернув обратно на четверть оборота, и вынуть иэ замка. При этом вместе с ключом повернутся запорные диски 4 на четверть оборота, вытолкнув вначале наклонными сторонами выемок 15 штифт 8 в продольные вырезы 22 корпуса 1 и 17 стакана 3, который вновь опустится в углубления 14 запорных дисков 4, как только они повернутся против штифта. Затем при об"35 3 13957 ратном повороте запорные диски 4 радиальными сторонами их...
Замок
Номер патента: 1395796
Опубликовано: 15.05.1988
Авторы: Курочкин, Машков, Новиков
МПК: E05B 65/00
Метки: замок
...проем запорной коробкиотносительно ригеля и направляющийкосозубый штифт 40 входит в торцовоеотверстие ригеля 4 до касания,в зубцыкосозубой рейки 25. В момент касаниязубчатый сектор 12 втулки 2 приближен к левому упору 9 фигурной выемки 8 корпуса 1, двуплечий рычаг 22и пружина 23 остаются в исходном положении относительно ригеля 4, а ключ16 при повороте может довести секторный выступ 13 поводка 3 толькодо упора в торец плеча рычага 22 иостается недовернутым до крайнегоПоложения, необходимого для извлечения ключа из замка. При дальнейшем повороте рукоятки 1 О ригель 4 надвигает косозубую рейку 25 на направляющий косозубый штифт 40, при этом в случае остаточного смещения ригеля обойма 38 через ось 37 взаимодействует с ползуном...
Переговорно-замочное устройство
Номер патента: 1397602
Опубликовано: 23.05.1988
Автор: Виленкин
МПК: E05B 47/00
Метки: переговорно-замочное
...который условнобудет называться вторым на фиг. 1,соединен с ключом 5 и ключом 3.Второй случай. Блок, с котороговключается освещение, соединен с тойже шиной единиц и другой шиной десятков. Этот блок 6 (условно третий)на фиг. 1 соединен с соответствующимикоммутирующими средствами,Третий случай. Блок, с котороговключается освещение, соединен с другой шиной единиц и другой шиной десятков.Четвертый случай. Лестничное освещение включается от первого (услов-,но) абонентского блока 6, находящегося в состоянии переговорной связис подъездным блоком 1.В первом случае на неподвижномконтакте коммутирующего средства 5имеется отрицательное напряжение,равное напряжению на шине. При нажатии кнопки 40 второго блока 6 этонапряжение поступает на ключ...
Замок врезной фалевый с защелкой
Номер патента: 1397603
Опубликовано: 23.05.1988
Автор: Зильдман
МПК: E05B 55/14
Метки: врезной, замок, защелкой, фалевый
...упором 5, а вторымотогнутым концом 8 - с ручкой 3 инакладки 9 коробчатой формы, приэтом он снабжен закрепленной на одной из ручек шаибой 10 с двумя усиками 11, дополнительным неподвижнымупором 12 для взаимодействия с вторымотогнутым концом 8, пружины 6, причем пружина 6 кручения и оба неподвижных упора размещены в накладке, аотогнутые концы пружины 6 крученияпопеременно взаимодействуют с усиками 11 шайбы 10,Замок работает следующим образом.Для отпирания защелки 1 поворачивают одну из ручек 3 или 2, при этомстержень 4 поворачивает шайбу 10,один иэ усиков 11 которой взаимодействует с отогнутым концом 7 пружины 406 кручения, скручивая ее, Второй отогнутый конец 8 пружины 6 взаимодействует. с непоцвижцым упором 12, Лри повороте...
Рычажный замок
Номер патента: 1397604
Опубликовано: 23.05.1988
МПК: E05B 65/52
...детали 1 кронштейн 2,установленный на кронштейне 2 поворотный рычаг 3, шарнирно закрепленный на поворотном рычаге эксцентрично расположенный захват 4 и установленную на второй запираемый детали 5планку б с г неэдом 7 для в заимодействия с захватом 4, закрепленный напланке 6 регулируемый упорный штырь 2 О8 с хвостовиком 9 и выполненное вкронштейне 2 углубление 10 для взаимодействия с хвостовиком 9 штыря,при этом планка 6 установлена шарнирно и подпружинена пружиной 11. 25 Замок работает следующим образом.Для запирания замка захват 4 вводят в гнездо 7 планки 6 и поворачивают рычаг 3. При этом планка 6 по О ворачивается и хвостовик 9 штыря 8 входит в углубление 10, Замок заперт.,прн этом между запираемыми деталями 1 и 5 сохраняется...
Шифровой замок
Номер патента: 1401124
Опубликовано: 07.06.1988
Автор: Шапошников
МПК: E05B 37/16
...канавке 13 : 30 втулки 12, при этом поворотный элемент 3 выполнен в виде барабана, установленного аксиально втулке и имеющего гнезда 15, а выступы 4 выполнены ввиде штырей, размещенных в гнездах , барабана согласно коду замка, причемтолкатели 10 размещены на концах нажимных кнопок 9 и подпружинены в направлении, перпендикулярном перемещению нажимных кнопок.40 Замок работает следующим образом.Для отпирания замка последовательно согласно коду замка утапливают нажимные кнопки 9, при этом толкатели 10, воздействуя на выступы 4, поворачивают барабан 3, который после каж- . дого нажатия фиксируется храповиком 7 с собачкой 8. При повороте барабана 3 палец 14, взаимодействуя с винтовой канавкой 13, смещает втулку 12, 50 которая через пружину...
Электронный кодовый замок
Номер патента: 1406325
Опубликовано: 30.06.1988
Автор: Браммер
МПК: E05B 47/00
Метки: замок, кодовый, электронный
...И 6 поступают лог. "1" одна " с выхода мультиплексора, другая - от источника 1 питания через элемент ИЛИ 3 и эле" мент 1 О задержки. соответственно, При этом иа выходе элемента И 6 у"таиавливается лог, "1". Когда нажатую кнопку отпускают., перепад 1/О записцвает в счетчик 8 единицу по счет-ному входу. При этом с вцходом мультиплексора соединяется его вход б Если следуюшей будет нажата и отпущена кнопка, номер которой соответствует второй цифре установленного кода, то в счетчик запишется вторая единица и с выходом мультиплексора будет соединен вход О 1 и т,д, После4 О того как последовательно будут нажаты и отпущены все кнопки имера ком торых соответствуют цифрам установленного иода, нв выходах счетчики установится цифровой код, которыйр...
Цилиндровый замок
Номер патента: 1409134
Опубликовано: 07.07.1988
Автор: Каарло
МПК: E05B 29/00
Метки: замок, цилиндровый
...например, по часовой стрелке его сегментообраэные гнезда 12 входят в контакт с соответствующими упорными гранями запорных дисков 3, приводных. дисков 4 и поворачивают их на определенный угол, При этом возвратный стержень 9, сжимая пружинный элемент 7, продвигается к возвратному стержню 8, а выемки 21,15 и 22 дисков образуют сообща канавку для запорного стержня 6, который, перемещаясь в нее, расцепляет поворотный силовой элемент 2 с корпусом 1, что позволяет цилиндровому механизму повернуться и открыть эапорный механизм, При обратном повороте ключа возврат в исходное положение дисков и запорного стержня 4 происходит под действием пружинного элемента 7. Открывание замка в противоположную сторону происходит аналогично описанному,...
Кодовый замок
Номер патента: 1409746
Опубликовано: 15.07.1988
Автор: Смолянов
МПК: E05B 47/00
...счетика 2, выход которого соединен с дешифрагором 7, который преобразует двоичный коддесятичный, и на цифровом индикаторе меем цифры от 0 до 9, бегущие с астотой 0,5 - 1 Гц.Набор кода осуществляется нажатием включателя 4 в момент появления на цифровом индикаторе заданных цифр кода в за,данном порядке. Набор должен быть выполнен за один цикл изменения цифр. При нажатии включателя 4 на выходе тригге,ра 5 появляется уровень 0, а на выходе инвертора6 - импульс 1, который ,поступает на входы схемы И и схемы 2 И - НЕ 14.В случае правильного набора цифры кода срабатывает элемент И 17 и сигнал просчитывается вторым счетчиком 3, В случае неправильного набора цифры кода сбрасывают схемы 2 И - НЕ 13, 14, которые формируют сигнал сброса...
Электронное блокирующее устройство
Номер патента: 1414958
Опубликовано: 07.08.1988
Автор: Семенов
МПК: E05B 47/00
Метки: блокирующее, электронное
...в дополнительномблоке 11 установки кода и в блоке 3 управления путем коммутации контактов переключателя 17. При пользовании совмещают ответные части разъема. Импульсы генератора 1, проходя через распределитель,4 и блок 5 установки кода,формируют последовательность импульсов с заданным кодом, которые затем преобразуются в преобразователе 13 в параллельный код, Схема 12 сравнения производит сравнение ранее установленного числа с числом, поступившим на вход с выхода преобразователя 13. При равенстве этих чисел на выходе схемы 12 сравнения возникает сигнал 1 111 , чт о приводит к срабатыванию иси ол нит ел ь но г облока 8 и обеспечивает доступ в помещение , Если число отличается хотя бы в одном разряде , на выходе цифрового к омпа рат ор...
Устройство управления кодовым замком
Номер патента: 1414959
Опубликовано: 07.08.1988
МПК: E05B 47/00
...вход которого поступает результат сложения кодов из ключа. В случае идентичности кодов, хранящихся в блоках 2 и 5 памяти, и идентичности кодов, хранящихся в блоках 3 и 12 памяти, на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 10 выделяется первый разряд кода, который поступает на вход регистра 15 и по импульсу Т 2 записывается в него. Аналогичный процесс происходит по второму такту Т 1 и Т 2 и т. д.Если коды ключа и ответной части не совпадают, что происходит. при использовании чужого ключа, поступающий в регистр 15 код ключа искажается и, следовательно, доступа к защищаемому объекту не происходит.После приема кода ключа полностью в регистр 15 процесс обмена ключа с ответной частью прекращается, и с блока 1 синхронизации на блок 16 элементов И...
Электронно-кодовый замок
Номер патента: 1416648
Опубликовано: 15.08.1988
МПК: E05B 47/00
Метки: замок, электронно-кодовый
...поступает разрешающийсигнал), а затем по импульсу ТЗ уста-,навливаются в нулевое состояние регистры блока 2, счетчик 5, триггер 3 иблок 4 выключаетоя.После ввода некоторого количестваложных кодов, не равных коду К 1, навыходе счетчика 6 устанавливается за"прещающий сигнал, что приводит к блокировке замка (исполнительный блок 10не включается даже при наборе кода,не равного коду К 1) и в дальнейшемимпульсы Т 1 в счетчике б не подсчитываются.Замок заблокирован (с выхода счет,чика б поступает запрещающий сигнал).Если код, введенный в блок 2 приема кода, таков, что его первая частьравна эталонному коду К 2, хранимомув блоке 12 памяти, а вторая его частьравна эталонному коду К 1, хранимомув блоке 7 памяти, то на выходе блока11 сравнения и на...
