Номер патента: 1367135

Опубликовано: 15.01.1988

Авторы: Дрючин, Квашнин, Ошега, Самчелеев

МПК: H03K 3/53

Метки: импульсных, источник, ламп, накачки, питания

...накопительных конденсаторов 3, 4 и 5 подключены к катодам выпрямительных диодов 39, 40, 41 и вторых трех 6, 7 и 8 - к анодам диодов 42, 43 и 44 и, кроме того, каждая пара коммутаторов 27 и 30, 28 и 31, 29 и 32 соединена согласно-последовательно и средними точ ками подсоединена к соответствующиМ фазам вторичной обмотки трансформатора 1, а крайними выводами подключена к общей точке соединения обкладок накопительных конденсаторов 3-8.Источник питания работает следующим образом.При управляющих сигналах Б , поступающих на управляющие шины суммирующих входов сумматоров 21-26, равных нулю 1 на управляющие входы коммутаторов 27-32 поступают с Формирователей 33-38 управляющие импульсы.Коммутаторы 27-32 закорачивают Фазы вторичной обмотки...

Номер патента: 1357857

Опубликовано: 07.12.1987

Авторы: Дрючин, Лучинская, Мацюк, Рудницкий

МПК: G01R 19/02

Метки: значения, переменного, среднеквадратического

...сигнал Б,(й) из разностного сигнала П, (1), т.е.из текущего значения переменной составляющий входного сигнала Б(й) на интервале задержки , этот сигнал является входным для второй цепочки. При прохождении через элемент 4 задержки формируется задержанный сигнал ПАВ,(й-",) и через интегратор 5 сиг5 135785 нал, равный среднему значению выпрямленного сигнала Б, (1)".1 П,(с)а= - . 11 ПИ-:)1 1 1 5Ф-ь1 фи,(с-е ас)ае.Процессы в третьем формирователе , 1 модуля, элементе 4 задержки и интеграторе 5 происходят аналогично, но входным сигналом здесь является текущее значение переменной составляющей результата. второго преобраэо вания на интервале задержки. При подаче от блока 3 управления тактовых импульсов на входе синхронизации блока 7...

Номер патента: 1344983

Опубликовано: 15.10.1987

Авторы: Волченков, Гутченко, Дрючин, Рокотян, Скоробогатский, Тарнопольский

МПК: F16D 23/06

Метки: узел, фрикционный

...дисками 4 и 5 с заданным25симметричным зазором.Механизм прижима выполнен в видегидроцилиндров 9, размещенных поокружности ступицы 2 с возможностьювзаимодействия с диском 4. В ступице2 и крышке 10, соединенной с зубчатой обоймой 3, установлены равномерно расположенные по окружности регулировочные винты 11, упирающиеся введущие диски 4 и 5.В зубчатой обойме 3 с ее внутрен " 35ней стороны по окружности размещены зубчатые шестерки 12, имеющие возможность зацепления с зубчатымирейками: 13 и 14, установленными наведущих фрикционных дисках 4 и 5, 4 бВ гидроцилиндрах 9 размещены поршни 2со штоками 15 взаимодействующие с дисками 5.Муфта работает следующим образом.При подаче давления в гидроцилиндр 9 перемещается корпусгидроцилиндра 9 или...

Номер патента: 1339853

Опубликовано: 23.09.1987

Авторы: Дрючин, Жиляков

МПК: H02P 5/06

Метки: постоянного, электропривод

...У , 1 и Ы, те. имеем У=У 1=1 и м = ы. При этом на выходах сумматоров 9 - 11 будут нулевые сигналы, а следовательно, и на выходах усилителей 6 - 8 также будут нулевые сигналы, что обеспечивает суммарный нулевой сигнал на входе регулятора 4 и его выходе, т.е. Б = О, Равенство нулю сигнала .1 Б на выходе регулятора 4 обеспечивает и равенство нулю поправок дБ и л 1", поступающих на вторые суммирующие входы сумматоров 9 и 10 с выходов моделей 15 и 16 тиристорного преобразователя и электрической части электродвигателя,При отработке статистической нагрузки, действующей на электродвигатель 1, первоначально возникает отклонение фазовой координаты м от ее желаемого значения м+,а затем и координат Б и 1 от своих желаяемых значений Б и 1 . Это...

Номер патента: 1339493

Опубликовано: 23.09.1987

Авторы: Дрючин, Жиляков

МПК: G05B 13/00

...скомпенсировано. Поскольку коорпицятя Х недос - тупна измерению, то, используя модель 15 преобразователя 7, вычислим оценку Х и, замецяя координату Х ее оценкой Х реализуем уравнение (4), Для скомпенсировяццого линейного объекта найдем управление10 П , = Х -п,Х,-п,Х-пХ-пХ, (б)где п., 1. = 1,4 - коэффициентыусиления посоответствующим входампервого сумматора 4.Система работает следующим обра эом.После подачи сигнала задания Хзот задатчика 3 в системе возникаетпереходный процесс, Поскольку нелинейные свойства силового преобразо вателя компенсируются с помощью цепи,состоящей из усилителей 1, 2 и 13,квадратора 14 и сумматора 12, чтосогласно (5) эквивалентно интегрирую-щему звену, то управляющее воэдейст вие П определяется...

Номер патента: 1339299

Опубликовано: 23.09.1987

Авторы: Дрючин, Тищенко

МПК: F04C 19/00, F04C 7/00

Метки: жидкостно-кольцевая

...г Ужгорол ъп 1 роектная, 4 Изобретение относится к компрсссоростроению и может быть применено в жидкостно-кольцевых машипдк.Цель изобретения повышение КГ;1 На фиг.изображена жидкостно-кольцевая машина, продольный разрез; нд фиг. 2 - то же поперечный разрез.Жидкостно-кольцевая мдшинд содержит корпуси эксцентрично рдс(н,ожс ннн в нем с переменным рддидльпым зд (ором б рабочее колесо 2, причем в средней части корпусавыполнена кольцевая проточка 3 переменной глубины , имеюцая максимальную глубину в нн минимального зазора 6 между корпусоми ржн. чем колесом 2. Колесо имеет;иск 4. Макси. мальная глубина т проточки равна двоенному эксцентриситету е, д ширинд ( сос гсвляет- ,5 от ширины Ьв диска 4. Гри работе машины рабочее колесо 2,погружаясь в...

Номер патента: 1329857

Опубликовано: 15.08.1987

Авторы: Алексеенко, Дрючин, Клюшник, Пефтиев, Свирский, Тесля

МПК: B21B 35/14

Метки: универсального, шарнир, шпинделя

...границ плоской рабочей площадки вкладыша 3, при этом обеспечиваются взаимный доворот и контакт сегмента 5 с вкладышем 3 по всей их плоской поверхности независимо от взаимных перекосов к моменту начала их контакта (фиг. 3).Зазор Л выполняется большим допускаемого износа вкладышей 3 и заведомо большим величины затяжки пружин 6 при сборке, а суммарное усилие Х.Р предварительного поджатия пружин при сборке обеспечивается большим половины модуля Ло разности веса бш шпинделя и усилия Рур, действующего на шпиндель со стороны уравновешивающего устройства: Как видно из схемы на фиг. 4 при выполнении условия (2) суммарное усилие затяжки пружин оказывается большим опорной реакции Яш, действующей на шпиндель со стороны его шарниров. Благодаря...

Номер патента: 1317609

Опубликовано: 15.06.1987

Авторы: Дрючин, Жиляков, Самчелеев

МПК: H02M 7/12

Метки: переменного, постоянный

...диодов 3 и 4,аноды которых подключены к входнымвыводам, совместно с входом преобразователя 1, Тиристор 5 включенмежду выходными выводами в прямом направлении. Устройство по Фиг,2 содержит тиристорный ренерсор на тиристорах 6-9,Устройство работает следующим образом.При подключении индуктивно-емкостного преобразователя 1 к сети переменного напряжения нерп:чина то - ка в нагрузке 2 определяется его па-.раметрами, а выпрямление осуществляется эа счет диодов 3 и -, которые в один полупериод подключают нагрузку 2 параллельно дросселю а в другой полупериод - конденсатор)т преобразователя 1. Такое псдключение нагрузки 2 обеспечивает изменение Фазы тока в ней н занисимссти от полупериода на 180 эп.грас т,е. 7609ток в нагрузке в течение всего...

Номер патента: 1291221

Опубликовано: 23.02.1987

Авторы: Бобух, Брехов, Дрючин, Занин, Оконенко

МПК: B21B 35/14

Метки: универсальный, шарнир

...выбора зазора в соединении. Болтовое соединение 12 предназначено для жесткого соединения частей обоймы. Гофрированный резиновый чехол 13 обеспечивает удерживание смазки внутри шарнира. Головка 2 крепится на промежуточном новлены ползуны. Благодаря такому выполнению возможна замена ползунов при их износе без разборки шарнира. 5 ил. валу,4 шарнира, например, с помощьюпрессового соединения или сварки.На наружной (сферической) поверхности голонки 2 выполнены канавкидля размещения шариков. Рабочий угол, оЕ перекоса в шарнире между осямиаБ-Б и В-В может достигать 2 О и бсилее (что значительно выше, чем в известных конструкциях). Геометричес кий центр перекоса шарнира обозначен Ж. В шарнире предусмотрено применение двух эксцентриков 7 и 15.В...

Номер патента: 1289572

Опубликовано: 15.02.1987

Авторы: Бобух, Волченков, Дрючин, Коросташевский, Цыкаленко

МПК: B21B 39/00

Метки: опора, прокатного, ролика, стана, станинного

...опирается посредством проставки 11 и набора прокладок на опору 12 станины 13. Амортизаторы 10 удерживаются в расточках 9 траверсы 7 при помощи гаек 14, навинченных на хвостовик 15, и опирающихся посредством набора прокладок 16 на верхнюючасть траверсы. Собственно ролик 1 содержит приводной 17 и перевалочный 18 хвостовики. Подушки 5 по отношению к станине 13 фиксируются упорными планками 19.Устройство работает следующим образом.Вращающийся через приводной хвостовик 17 ролик 1 при работе обжимногостана принимает прокатываемый слиток, который падает на ролик с высоты 40 - 50 мм.При этом усилие удара в несколько разпревышает массу прокатываемого слитка.Усилие удара частично поглощается упругой деформацией собственно ролика, а...

Номер патента: 1283668

Опубликовано: 15.01.1987

Авторы: Дрючин, Кофанов, Николаев

МПК: G01R 25/08

Метки: значения, сдвига, среднего, фазового

...сравнивается с заранее записанными в нейпостоянным кодом Б , который при работе счетчиков в сторону суммирования соответствует сдвигу фаз на 180, а в сторону вычитания - 0При достижении в процессе суммирования И,ъЛпроисходит срабатывание элемента 15 определения знака (фиг. 2 к, ж), в результате чего сигналом, поступающим с выхода этого элемента на знаковый вход блока 16 управления (фиг. 2 ж), в пбследнем Формируются потенциалы на первом и втором выходах противоположной полярности, поэтому элементИ 4 закрывается, а элемент И 5 открывается. Теперь пачки импульсов с выхода элемента И 5 через формирователь 11 поступают на вычитающий вход счетчика 7 импульсов, а через мультиплексор 12 - на вычитающий вход .счетровки в счетчиках 7 и 8...

Номер патента: 1281829

Опубликовано: 07.01.1987

Авторы: Дрючин, Жиляков

МПК: F23N 1/00

Метки: горения, парогенераторе, процессом

...Е между ними с выхода сумматора 4 поступает на входы моделей 5 - 7, сигнал с датчика 2 расхода пара поступает на вход модели 7, обеспечивая выполнение условия Рб = - Р .лТогда можно считать, что Я = - Я, и поскольку сигнал с выхода модели 5 поступает на вход регулятора 10 топлива, то регулятор 10 обеспечивает подачу топлива в соответствии с заданием Яз. Модели 5 - 7 выполняются на динамических звеньях первого порядка в соответствии с передаточными функциями. Поэтому справедливо соотно- шение л лЯ = )зла + эа(.+Е).Это позволяет на выходе второго сумматора 17 сформировать (,) (усилители, реализующие коэффициенты )з, )эи, не показаны, эти коэффициенты устанавливаются о соответствующим входам сумматора 17). На вход регулятора 11...

Номер патента: 1278804

Опубликовано: 23.12.1986

Авторы: Дрючин, Жиляков

МПК: G05B 5/01

Метки: комбинированная

...= Ъ 1,1 = Ь н+ Ь 1 + ЬЕ(2)Е,=ЬЕд+тй+Х),15 где Ж + Х ) - выхоцной сигнал регулятора 2,ЬЬ и ш - коэффициенты.В соответствии с уравнениями (2)задания по скорости, току двигателя20 и напряжению преобразователя имеютвид%.Ей : (1 й - Ь,о.) - Ь 1) и Ьи подключаются на входы сумматоров ЗО21, 22 и 23 соответственно,Коэффициенты 1/Ь, и 1 Л устанавливаются по входам сумматоров 22 и23, коэффициент 1/Ь устанавливается в усилителе 11, коэффициентЬ /Ъ - в усилителе 12, коэффициент,Ь /Ьэ - в усилителе 13, а на выходесумматора 19 формируется задание Е.Если эти условия соблюдаются, то навыходах сумматоров 21-24"1, =Ч,= =Ч =ОЕсли параметры объекта изменяются или на входы объекта действуютвнешние возмущения, то на выходахсумматоров 21-24 сшибки не...

Номер патента: 1277331

Опубликовано: 15.12.1986

Авторы: Дрючин, Жиляков

МПК: H02P 5/06

Метки: скорости, электропривода

...Е, 1 и к формированию на выходах второго 13 и третьего 14 сумматоров отрицательных ошибок г 1 = 1 - 1, цз =- ш - ю. Таким образом, в системе возникают антагонистические противоречия и релейный элемент 7 формирует компромиссное управление. которое затягивает переходный процесс и способствует наличию статической ошибки в установившемся режиме. Подключение интеграторов 17 и 18 устраняет эти противоречия, обеспечивает сокращение длительности переходных процессов и устраняет статицеские ошибки. Действительно, если действует 1, то Ч)0, но задание на ток равно сумме (1 + у 1), а задание на Е равно (Е + у. + уз). За счет выбора коэффициентов усиления усилителей 10 и 11 и интегратора 18 можно всегда обеспечить одинаковые знаки отклонений...

Номер патента: 1275722

Опубликовано: 07.12.1986

Авторы: Дрючин, Самчелеев

МПК: H02P 5/06

Метки: электропривод

...на вход усилителя 9. Усиленный сигнал ошибки выпрямляют выпрямителем 10 и подают на пороговый элемент 11.Пороговый элемент 11 настроен следующим образом: при ошибке Е ъ с д, сигнал на выходе порогового элемента равен нулю, а при Ес Ед, сигнал с выхода порогового элемента 11 принимает постоянное значение, например, равное единице. Сигнал с выхода поро 722 агового элемента 11 подают на блок 12 перемножения, где его перемножают с сигналом, поступающим с выхода блока 8 сравнения. Формирование этого сигнала осуществляют путем сравнения сигнала с выхода модели 7 электродвигателя и датчика скорости и сигнала с выхода датчика 6 скорости.Если Е Ед 0, то электропривод работает без коррекции, так как сигнал с блока 12 перемножения, поступающий на...

Номер патента: 1272385

Опубликовано: 23.11.1986

Авторы: Дрючин, Жиляков, Самчелеев

МПК: H02P 5/06

Метки: постоянного, электропривод

...(,дк только электродвигатель 1 приходит во вращение, на выходах датчика 2 появляются сигналы К= и с=О. Это не изменяет сигналы ца выходах логического распределителя 15, та: как. На выхоле релейного элемента 14 остается единичный положительный сигнал д ). Как только .) = - .)з, то и ца вцхле релейного элемента 14 сигнал равен нулю. Это приводит к тому, что нд вцхолах элементов И 34 и 35 имеются нулевые сигналы, а на выхоле элемента ИЛИ-НЕ 32 единичный сигнал. Г.игналс нуль-ор. ганов 7 -9 поступакт через элементы 36 - -38 и согласуюцсие элементь 20 22 на управляющие электроды тиристоров 17 - 19. Оци Вкл)очаются и шунтируют вьхолы вьшрям ителей 46. Электродви гатсл ь 1 обестоцивается и начинает тормозиться. ИклОцение плечей ревесора...

Номер патента: 1262680

Опубликовано: 07.10.1986

Авторы: Дрючин, Самчелеев

МПК: H02M 7/12, H02P 7/68

Метки: двухканальный, источник, питания

...выводдля нагрузки 8. Другой вывод контактов 4 подключен к объединенным катодам выпрямителя 3. Другой вывод контактов 5 подключен к объединенныманодам выпрямителя 3. Одни выводывторой пары контактов 6 иобъединены, образуя выходной вывод для нагрузки 9. Другой вывод контактов 6подключен к объединенным анодам выпрямителя 3. Другой вывод контактов7 подключен к объединенным катодамвыпрямителя 3.Реверсивный двухканальный источникпитания работает следующим образом,При замкнутых контактах 4 и 6 реверсора по нагрузкам 8 и 9 протекаетвыпрямленный ток. С учетом связи нагрузки с нулевой точкой трансформатора, схемы выпрямления, катодная ианодная группы для обеих нагрузок соответствуют трехфазным однопериодным,Так как работа выпрямителя 3 происходит...

Номер патента: 1262672

Опубликовано: 07.10.1986

Авторы: Дрючин, Жиляков, Самчелеев, Трубачев

МПК: H02P 5/06

Метки: постоянного, электропривод

...источник тока будет отключен.При изменении статической нагрузки сигнал с выхода датчика 9 скорости становится не равным выходному сигналу задатчика 4, Под действиемТаким образом, в предлагаемомэлектроприводе в момент пуска и вмомент приложения внешнего возмуще-ния источник 3 тока создает дополни 55 разности этих сигналов на выходерелейного элемента 8 появляется управляющий сигнал, а на выходе источника 3 тока - практически скачкообразно - ток, подаваемый в обмоткуякоря электродвигателя 1Под действием этого скорость электродвигателя 1 начинает восстанавливаться,При достижении заданного значенияскорости рассогласование ток на 10входе релейного элемента 8 становится равным нулю, ток на выходе источника 3 также становится...

Номер патента: 1254246

Опубликовано: 30.08.1986

Авторы: Дрючин, Жиляков, Хухлаев

МПК: F22B 35/00

Метки: парогенераторов, производительности

...значения снгна"лы на выходах регулятароз 6 и ." Теплавой чагрузки от датчиков 18 н 20расхОДа через блоки 22 т 23 ;ж.,вашсственно должны иметь знак "уба,эигьь(" прибавить" ), При увеличении (умень:.шенин) расхода пара на турбины 14и 15 ат какого-либо установившегосязначения сиГналы на Бьмацях регуля -46 2торов 6 и 7 тепловой нагрузки от датчиков 19 и 21 через блоки 22 и 23 должны иметь знак "прибавить" ("убавить" ) Сигналы задатчиков 24 на входах блоков 22 и 23 вычитания равны па величине и имеют разные знака; увеличению задания по расходу пара на котле 1 соответствует уменьшений задания па расходу пара на котле 2 и наоборотСпособ ос" ществляют следующим образам.Задатчиком 28 формируют сигнал задания на давление пара перед тург бинами...

Номер патента: 1251992

Опубликовано: 23.08.1986

Авторы: Борников, Бугара, Будницкий, Волченков, Гутченко, Дрючин, Пономарев, Рокотян, Сахаров

МПК: B21B 31/32

Метки: гидравлический, исполнительный, клети, механизм, прокатной

...(.т и ч ( 1 0 с 1 ь 1 1 р и г) (. 1 с)1и 53 1 1 6 - кой О(н лоцки 5 к нг)снжер( ыожег 6 ьь о 6 еснс Б н;3 з,)ектросварныы )ньцы. Бынолненнь)э) но нсриые) ру БригсГани 51 сыс)р)н)э) (5 К Б 1 )3 Т э1 с н)6 овос со.лине)ис н.унжсров Вы но.- 31( )н ричнественно с унорныы нрофилсм И С (БЗОрМ сэ, СраЗМЕрНЫЫ С ГИ 6 КИЫ я;30)С 06 н,30(ки-ыс(ыор;1 ны 5. то 611 не 6 Ь),10 Относит(,)ьнно нроворога винт;2 и колнацк)вой 1 с) ИЛ(И)3 ГС С 3 (1 ЫЫ ИЗЫ(.31(НИ И 0,3 с 1 1 И;в7р;)гк)ичсский ис)нлнительныи чек)н)(.о) с 3 )16),+; с н с р с,Сс 1 В а ы и ф и ксч 113 и и н.( у н ж е ров) 11 ) ( ) Б) 1 с 1, В)1 1 1Л Н (. 1 1 1 1 Ы Ы 1 1 13 В И Л Е 1 3 с 1 1 1 Р а В ,353303)с)О Б;),)ик;1 , установленного в рс) Оц КЕ Н, р(1.НОГ)0(+(СН )ОИ На Л,С 1 И 1(.,1 ЬНО (1...

Номер патента: 1241396

Опубликовано: 30.06.1986

Авторы: Дрючин, Жиляков

МПК: H02P 5/06

Метки: постоянного, электропривод

...в .квыходам первых трех элементов И 2426, три тиристора 30-32 коммутатора,управляющие электроды которых под"ключены,через согласующие элементы33-35 к выходам вторых трех элементов И 27"29, тиристоры 30-32 приэтом своими анодами подключены к соответствующим фазам вторичной обмотки трансформатора 3, а катодами -к отрицательному выводу выпрямителя 2. 45 50 55 Электропривод постоянного тока работает следующим образом.Датчики 9-11 контролируют линейные напряжения на вторичной обмотНапример, пусть совпадают момент перехода сигнала с выхода элемента НЕ 8 с единицы до нуля и момент появления импульса (через диод 18) на выходе дифференцирующего блока 15. Элемент И 24 срабатывает и импульс выхода дифференцирующего блока 15 через диод 18...

Номер патента: 1229925

Опубликовано: 07.05.1986

Авторы: Волков, Дрючин, Закревский, Ошега, Самчелеев

МПК: H02M 7/08

Метки: переменного, постоянное

...образованы нулевыми выводами соединенных в звезду вторичных обмоток 3 и 4, объединенными катодами выпрямителя 5 и объединенными анодами выпрямителя 6. Устройство работает следующим образом.Известно, что работа трехфазного индуктивно-емкостного преобразователя совместно с однополупериодным выпрямителем невозможна, так как при отрицательных полу- волнах тока для преобразователя создавался бы режим холостого хода, являющийся для него аварийным.В предлагаемом же устройстве при подключении индуктивно-емкостного преобразователя 1 к сети работа однополупериодных выпрямителей 5 и 6 происходит одновременно на одинаковые нагрузки 7 и 8 при положительных полуволнах фазных токов обмоток 3 и 4 и нагрузки 9 и 10 при отрицательных полуволнах фазных...

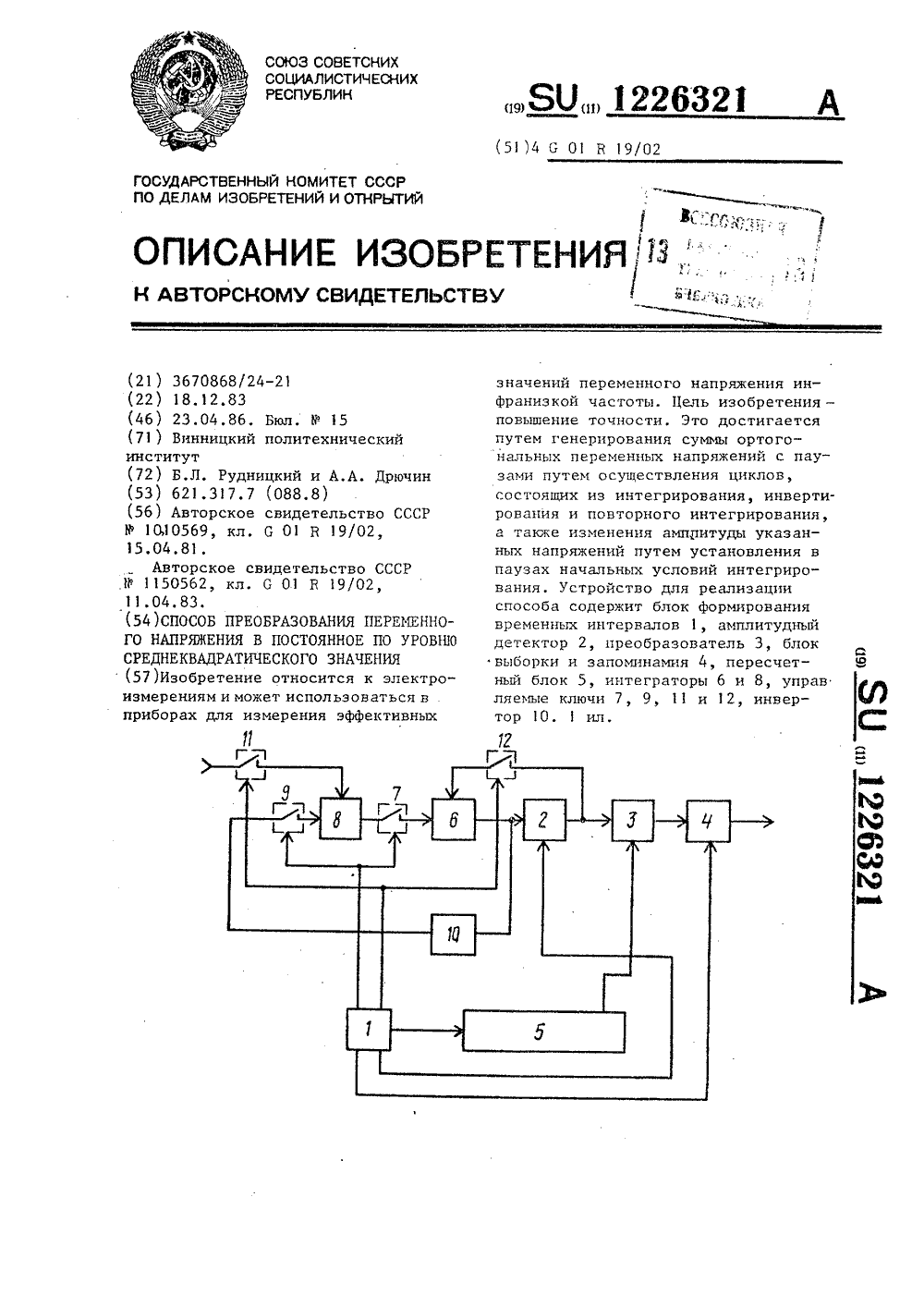

Номер патента: 1226321

Опубликовано: 23.04.1986

Авторы: Дрючин, Рудницкий

МПК: G01R 19/02

Метки: значения, переменного, постоянное, преобразования, среднеквадратического, уровню

...детектора 2. Входустановки начальных условий второгоинтегратора 8 через третий управляемый ключ 11 соединен с входнойшинои, а вход установки начальных условий первого интегратора. 6 соединен через четвертый управляемый ключ 12 с выходом амплитудного детектора 2. Четвертый выход блока 1 Формирования временных интервалов соединен с управляющими входами первого 7 и второго 9 ключей, а пятый выход - с управляющими входами треть его 11 и четвертого 12 ключей. Пересчетный блок 5 может быть выполнен из двух двоичных счетчиков.Устройство для преобразования переменного напряжения в постоянное по уровню эФФективного значения работает следующим образом. 35 4 О 45 5 П .1.3По сигналу от блока 1 Формирования временных интервалов амплитудный...

Номер патента: 1224940

Опубликовано: 15.04.1986

Авторы: Дрючин, Жиляков, Самчелеев

МПК: H02P 5/06

Метки: электропривод

...коэФФициента пропорциональ.сравнения появляется сигнал, пропорциональный статической нагрузке на валу электродвигателяЭтот сигнал через усилитель 12 воздействует на модель 16 электродвигателя через вход по статическому току, что приводит к уменьшению скоростного сигнала с вьгхода модели 16 электродви- гателя н к увеличению ее токового сигнала. Такое включение обеспечивает подстройку модели электропривода 50 55 3 1224 ности между напряжением и частотой модели 6 импульсного датчика скорости и преобразователя 4 напряжение частота появляется незначительная разность частот, которая в модели 14 измерителя фазового рассогласования и в измерителе 3 фазового рассогласования преобразуется в напряжение, воздействующее через модель 15...

Номер патента: 1215085

Опубликовано: 28.02.1986

Авторы: Дрючин, Жиляков

МПК: G05B 13/00

...фазовых кооРДинат Х, - хв объекта. Текуцее значение выходной координаты обьекта Х , измеряется на выходевыхобъекта регулирования. Этот сигнал поступает на сумматор 5 где срав-. нивается с выходной координатой модели 4 х , а также на вход обратной модели 7, в которой формирух ются фазовые координаты х, х, и х, обратной модели. Сигналы Х", исоответствуют промежуточным , 2фазовым координатам объекта Х, и х, Б сумматорах 5 и 5 вычисляются отклонения (Х", - Х" )и (х - Х ), которые через усилители 6 и бх поступают3на входы релейного регулятора 1,10 15 20 25 30 На вход релейного регулятора 1 через усилитель 6, с выхода сумматора 5, ПОСтулаЕт ОТКЛОНЕНИЕ(Х 1 - Х.вь,).Кроме того, на выходе обратной моделиформируется сигнал У, представляющий...

Номер патента: 1215084

Опубликовано: 28.02.1986

Авторы: Дрючин, Жиляков

МПК: G05B 13/00

...отрицательных ошибокФ=Х -Х, Д, = х -Х. Эта противоречивая информация способствуетувеличению длительности переходныхпроцессов и образованию статическихошибок по всем координатам в установившемся режиме. Система работает следующим образом,После подачи входного сигнала Х в моделиФормируются желаемые значениях", -х" Фазовых координат объекта на выходах звеньев 2-4, которые могутбыть измерены. Текущие истинные)значения Фазовых координат Х, - Хзизмеряются в объекте регулирования13-15. В сумматорах 5-7 вычисляютсяотклонения 1 -текущих значенийфазовых координат х, - х от их желаемых значений Х10 В течение всего времени переходного процесса в зависимости от величины ошибокидет непрерывная1коррекция заданных значений Х , х зэа счет интеграторов...

Номер патента: 1212892

Опубликовано: 23.02.1986

Авторы: Дрючин, Ленович, Потапов, Самчелеев, Федоров

МПК: B65G 43/08, G01G 11/04

Метки: веса, груза, конвейером, транспортируемого

...Р, в статорной обмотке двигателя 3, так как ца один вход блока 9 перемножения поступает сигнал (пропорциональный действуюьцему зцачецьио фазноьо тока) с выхода выпрямителя 7, подключенного на вход датчика 1 тока, а ца другой вход - также сигцал с выхода выпрямителя 7, но пропущецный через масштабный усилитель 8, коэффициент усиления которого в масштабе пропорционален активному сопротивлению Я фазы статорной обмотки.Сигнал с выхода по постоянной величине двигателя блока 5 задания пропорьиоцален мощности потерь в стали асинхронного двигателя, которая незначительно изменяется ири изменении нагрузки двигателя и ее считаьот постоянной. В результате этого на выходе блока 1 О сравнения имеет место сигнал, оьределььемый;.азцостью сигналов,...

Номер патента: 1206947

Опубликовано: 23.01.1986

Авторы: Дрючин, Квашнин, Ошега, Самчелеев

МПК: H02P 7/68

Метки: вал, электрический

...к аноду сило, вого тиристора 8,катод которого подключен к отрицательному выводу выпрямителя 3, к катоду коммутирующеготиристора 9 и к отрицательному выводу дополнительного источника 1 О,положительный вывод дополнительно-го источника 10 через вспомогательный тиристор 11 подключен к анодукоммутирующего тиристора 9 и к однойиэ обкладок конденсатора 12, втораяобкладка которого подключена к аноду силового тиристора 8, якорнаяобмотка тахогенератора 6 подключенак входу блока 13 управления, выходыкоторого подключены к силовому, коммутирующему и вспомогательному ти ристорам 8, 9 и 11, якорная обмотка электродвигателя 1 и диод 7 включены между нулевой точкой вторичнойобмотки трансформатора 4 и положительным выводом выпрямителя 3, а якорная...

Номер патента: 1177772

Опубликовано: 07.09.1985

Авторы: Дрючин, Родионов, Рудницкий

МПК: G01R 31/02

Метки: моточных, элементов

...соответственно с анодом первого диода 6 и катодом второго диода 24, к катоду первого диода и аноду второго диода присоединен первый вывод дополнительного управляемого ключа 25, второй вывод которого присоединен к второму зажиму для присоединения проверяемого элемента, а второй. вывод реостата 9 соединен с первым выводом опорного блока 8, второй вывод которого присоединен к третьему выводу дополнительного управляемого ключа 25, четвертый вывод которого соединен с пятым выходом блока 5 управ О ления, вход которого присоединен к четвертому выходу блока 12 синхронизации, а выход ограничителя-усилителя 10 соединен с входом формирователя 26 модуля, выход которого соединен с входом инвертора 11 и третьим входоч второго блока 16...

Номер патента: 1173485

Опубликовано: 15.08.1985

Авторы: Дрючин, Самчелеев

МПК: H02H 7/12

Метки: переменного, постоянный

...тока, выход которогочерез согласующий трансформатор 2подключен к диагонали переменноготока мостового неуправляемого выпрямителя 3, выход которого образуетвыходные выводы для подключения нагрузки 4, и зашунтирован тиристором5, цепь управления которого соединена с блоком 6 управления.Преобразователь переменного токав постоянный работает следующим образом.В исходном состоянии индуктивноемкостной преобразователь 1 подключен к питающей сети, сигнал управления Б 1, равен нулю. Устройство 6. управления при этом обеспечиваетподачу импульсов на управляющийэлектрод тиристора 5 в точке естественной коммутации неуправляемых вентилей выпрямителя 3, т.е, угол регулирования с. = О, Следовательно,при П = 0 выпрямитель 3 закорочентиристором 5 и по...
