D01H 5/42 — электрическими устройствами, регулирующими продолжительность вытяжки

Номер патента: 119464

Опубликовано: 01.01.1959

Авторы: Валайтис, Немура, Паулаускис

МПК: D01H 5/42

Метки: вытяжки, например, регулятор, ровницы

...б.За первыми вытяжными цилиндрами 1 в зоне вытяжки ленты 2 ровницы установлен, например, фотоэлектрический датчик 7, измеряющий массу единицы длины ровницы путем ее просвечивания.119464Датчик включен в электросхемус усилителем 8 фототоков на двойном триоде 9, питаемом выпрямителем 10 на полупроводниковых диодах 11, снабженным на входе трансформатором 12, Датчик выполнен в виде фотосопротивления 13, освещаемого через ленту ровницы осветительной лампой 14. Осветительная лампа может быть заменена источником радиоактивных излучений. Усилитель 8 фототоков включен в цепь управляющей обмотки 15 магнитного усилителя 16, питаемого переменным током через полупроводниковые выпрямители 17. Выходная обмотка 18 усилителя вкгпочена в...

Номер патента: 145922

Опубликовано: 01.01.1962

Авторы: Кричевский, Мовшович, Сергеев, Хавкин

МПК: D01H 5/42, H02P 5/50

Метки: ленточной, электропривод

...управления муфтой используется усилитель на полупроводниковых триодах 1 и 2, работающий в ключевом режиме. На первом145922триоде 1 собран генератор прямоугольных импульсов, скважность которых изменяется при изменении управляющего сигнала. Выходной каскад усилителя собран на триоде 2 (мощный триод типа П 4 Б), работающем в режиме ключа, что позволяет пропускать через него большой ток (порядка полутора-двух ампер).Обмотка возбуждения муфты скольжения включена в цепь коллекгора триода 2 Диод 4 защищает триод от перенапряжения, В силу безынерционности усилителя в этом варианте имеет место малое время переходного процесса.Вместо асинхронной муфты скольжения может быть использована электромагнитная порошковая муфта, что резко уменьшает...

Номер патента: 160450

Опубликовано: 01.01.1964

Автор: Пудов

МПК: D01H 5/42

...образом. При автоматическом регулировании ровноты ленты волокнистого материала на головках чесальных и ленточных машин лубяных волокон толщина волокнистого слоя контролируется щупом. При этом система снльфонов 2 воздействует на рычаг 3 переключения реверсивных электромагнитных муфт 4. Сигнал, измеренный датчиком механических импульсов - питающим прибором 1, передается на шток электроконтактного датчика 8.Скорость вытяжной пары изменяется пропорционально изменению развеса поступающей ленты, Если скорость этой пары соответствует развесу поступающей ленты, то оба контакта датчика 8 будут разомкнуты. В противном случае один из них будет замкнут. Одна из электромагнитных муфт 4 включается через полупроводниковое переключающее...

Номер патента: 171768

Опубликовано: 01.01.1965

Автор: Орловский

МПК: D01H 5/42

...частот, исключающий включение усилителей и соответственно электромагнитных муфт при обнаружении щупом одиночных местных отклонений в толщине контролируемой ленты. Каждый из этих фильтров состоит из эмиттерного повторителя на триоде 34 или 35 и зарядной цепочки из сопротивления 36 или 37, полупроводникового диода 38 или 39 и емкости 40 или 41, для ее разряда присоединенной через диод 42 или 43 к нагрузочному сопротивлению 44 или 45 эмиттерного повторителя, причем величина сопротивлений 44 и 45 меньше величины сопротивлений 36 и 37.Сопротивления 46 и 47 служат для ограничения тока входного сигнала эмиттерного повторителя, а сопротивления 48 и 49 предназначены для закрытия триодов 34 и 35 при отсутствии входного сигнала датчика.Диоды 38 и...

Номер патента: 183632

Опубликовано: 01.01.1966

МПК: D01H 5/42

Метки: 183632

...Цепочки 41 42 и 43 - 44 не допускают возникновения перенапряжений на коллекторах триодов 45 и 46. Цепочки 47 - 48 и 49 - 50 обеспечивают активное запирание последнего каскада каждого усилителя,Регулятор обеспечивает выпуск ленты по стоянного развеса путем изменения вытяжки,в вытяжном механизме в зависимости от развеса входящего продукта, Изменение вытяжки происходит за счет изменения скорости цилиндра 8 пропорционально изменению развеса входящего продукта,Устройство работает следующим образом.Сигнал, измеренный измерителем толщины, через усилительное устройство передается на шток датчика 3, При увеличении толщины поступающей ленты контакт датчика будет замыкаться, при уменьшении толщины - размыкаться. Благодаря отсутствию зоны...

Номер патента: 400633

Опубликовано: 01.01.1973

МПК: D01H 5/42

Метки: вытяжных, головках, ленточных, ленты, машин, ровноты, чесальных

...блок-схемагаемого устройства; на фиг. 2 - принц ная электрическая схема усилителя.Устройство содержит датчик 1 развеса лен ты, электро контактный преобразователь 2,полупроводниковый усилитель 3, сервопривод 4, представляющий собой реверсивный блок электромагнитных муфт, звено, реализующее обратную отрицательную связь по положению О сервомехаппзма 5, и цепной вариатор 6, изменяющий вытяжку в машине в соответствии с сигналом о неровноте продукта.При разомкнутом контакте 7 электроконтактного преобразователя 2 на коллекторе 5 триода 8 имеется напряжение питания схемы,которое подается на вход второго усилителя через сопротивление 9. При этом триод 10 заперт, так как сигнал на его базу не поступает. Если длительность отключения контакта 7...

Номер патента: 401758

Опубликовано: 01.01.1973

МПК: D01H 5/42

Метки: 401758

...6 кицематцческц связан с вытяжцоц парой и предназначен для изменения вытяжки в функции развеса.Блок 5 коррекцц 11 служит для 1 омпсцса 1111 ц дицамичесих и статических характеристик вытяжного прибора в разомкнутом контуре регулятора. Выходным параметром блока коррекции является шпротцо-модулированная последовательность импульсов, поступающих на вход привода 6.Скваж ность импульсов, а следовательно скорость вытяжных цилиндров пропорциональна колебаниям развеса ленты.При отклонении развсса ленты от заданного значения на выходе датчика 2 появляется сигнал, пропорциональный измеренному развесу. Сигнал поступает на блок запаздывания н сдвигается на время, равное времени прохождения измеренного участка ленты до места приложения...

Номер патента: 500296

Опубликовано: 25.01.1976

Авторы: Никифоров, Торбин, Федотов, Цалитис

МПК: D01H 5/42

Метки: ленты, регулятор, толщины

...подключенных к выходу блока вычисления знака,производной отклонения толщины, а выхо двухпредельного релейного преобразователя (поаиционного регулятора) через релейные элементы связан с сервоприводом. Датч гопиый, жака и (элемен мене в сл Изобрегение относится к средстмм автои и технологических и оцессов текмат заци рстильной промышленности и предназначено для выравнивания толщины ленты, например, на чесальных машинах лубяных волокон.Известны устройства для автоматического регулирования ровноты ленты на чесальных машинах лубяных волокон, содержащие датчик колебаний толщины ленты на выпуске мащинь 1 с двухпредельным электроконтактным выходом, усилитель и исполнительный механизм (регулируемый привод) для изменения скорости...

Номер патента: 622887

Опубликовано: 05.09.1978

Авторы: Берман, Кей, Никифоров, Нусбаум, Прокудин, Рудник, Торбин, Федотов, Цалитис, Шухатович

МПК: D01H 5/42

Метки: волокнистого, линейной, плотности, регулятор

...с транспортным запаздыванием, своевременно отреагировать на резкие изменения уровня линейной плотности, например, при обрыве лент на питании чесальной машины.Целью изобретения является повышение точности регулирования путем повышения быстродействия регулятора.Эта цель достигается тем, что регулятор линейной плотности имеет преобразователь угла поворота в аналоговый электрический сигнал, вход которого кинематически свяник, А, М, Прокудин,усбаум, М. Л. Берман,622887 Составитель Б. Кисин Редактор Г. Кузьмина Тек рея О. Луговая Заказ 484628 , Тираж 574 11 НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушская иаб., д. 1/5 Филиал ППП Патент, г. Ужгород, ул. Проектная,...

Номер патента: 646922

Опубликовано: 05.02.1979

Авторы: Петер, Хайнрих

МПК: D01H 5/42

Метки: вытяжки, регулятор

...эначе% нии линейной плотности ленты в цифро,вом виде через подвижный контакт 19заносится в соответствующую ячейкупамяти запоминающего элемента 28.Спустя время, равное установленномувремени запаздывания, выход этойячейки памяти через подвижный контакт 20 многопозиционного переключателя 18 подсоединяется ко входу преЭ 646922 4Контроль линейной плотности волокнистого продукта (ленты) 3 осуществляетсямеханическим датчиком, который состоит из стационарно установленного валика 4 и валике 5, установленного с 3возможностью перемещения посредствомконтролируемого волокнистого продукта. Валик 5 через рычаг 6, на которомраспопож н полэун 7, имеющий ось 8,связан с рычагом 9, установленным с 16воэможностью поворота вокруг оси 10.Второй поНзун 11...

Номер патента: 956647

Опубликовано: 07.09.1982

Авторы: Бойцов, Ершов, Закорюкин, Павельев, Терехов

МПК: D01H 5/42

Метки: ленты, линейной, плотности, регулятор

...требуемого значения вытяжки производится задатчиком 15 линей ной плотности,Устройство работает следующим образом.Вытяжные ролики, образованные дву Омя парами цилиндров 2 и 3, вращаются от одного электродвигателя технологической (например, чесальной)машины. При этом скорости Ч и ч 1 засчет механических передач устанавливается так, что Н 2 = Е 1 где Е ) 1,В этом случае не возникает проблемыв согласовании скоростей. Лента,заправленная в вытяжной прибор,пропускается через тор 4, Траекториядвижения ленты 1, или разводка.11,меняется в зависимости от высоты Нмежду горизонталью и осью тора 4.Изменение Н происходит так. Допустим,что лента 1, проходящая через вытяжной прибор, имеет в определенный момент времени плотность, раВную требуемой,...

Номер патента: 981471

Опубликовано: 15.12.1982

Авторы: Ершов, Закорюкин, Павельев, Терехов

МПК: D01H 5/42

Метки: ленты, линейной, плотности, регулятор

...соотношение скорос должно быть таким., Ф,=ЕЮ, (2йальная вытяжка на вытяжбез регулирования плотнос торого поступает сигнал с делителя 2частоты. Выход вычитателя 9 через делитель 10 соединен с первым входомсумматора 11, Ко второму входу сумматора подключен выход делителя 2 частоты. Выход сумматора 11 через делитель12 подключен к первому входу компаратора 13, на второй вход которого подключен выход регулируемого делителя 8.Выход компаратора 13 через корректирующее устройство 14 и силовой преобразователь 15 соединен с электродвигателем 16, приводящим во вращение выпускные цилиндры 6 вытяжного прибора.Цифрой 17 обозначена вытягиваемая ленУстройство работает следующим образом.При построении регуляторов линейной плотности...

Номер патента: 1017746

Опубликовано: 15.05.1983

Авторы: Закорюкин, Терехов

МПК: D01H 5/42

Метки: ленты, линейной, плотности

...на второй вход которого поступают импульсы от частотного датчика 14 скорости вращения питающих цилиндров 1. Кроме того, выход частотного датчика 14 через инвертор 15 соединен с тактовым входом блока 11 сдвиговых регистров. Частотный датчик 16 скорости вращения выпускных цилиндров 2 через делитель 17 частоты соединен с первым входом частотного компаратора 18, ко второму входу которого подключен регу.- лиоуемый делитель 13. Выход частотного кампаратора 18 через силовой преобразователь 19.соединен с электродвигателем 7 выпускных цилиндров 2.Система работает следующим образом.Для обеспечения выравнивающего действия вытяжного прибора необходимо изменять скорость выпускных цилиндров 2 по сравнению со скоростью питающих цилиндров 1 в...

Номер патента: 1025331

Опубликовано: 23.06.1983

Авторы: Вернер, Эрвин

МПК: D01H 5/42

Метки: волокнистого, толщины

...с преобразователем углапластину 15. Рычаг 4 выполнен изповорота в электрический сигнал а , ферромагнйтного материала и связанось втулки. расположена эксцентрично ЗО а осью втулки 10 посредством Рычаоси установленного с возможностью га 1 б.. возвратно-.поступательного движения Устрайство. имеет две линейки 17ролика. .. и 16. со шкалами Фиг. 5 и б) . Икалапреобразователь угла поворота.17 линейна.и проградуироваиа в аб рычага в электрический сигнал вклю- М солютнцх значениях толщины волокнис.чает магнитную пластинУ а Рычаг; . того материала, а.акала 18 иелинейнавыполнен иэ ферромагнитного матерна- . и проградуяроваиа,в значениях прола. . . . . ;центнаго изменения толщины волокниспри этомустройство.имеет дветого материала от...

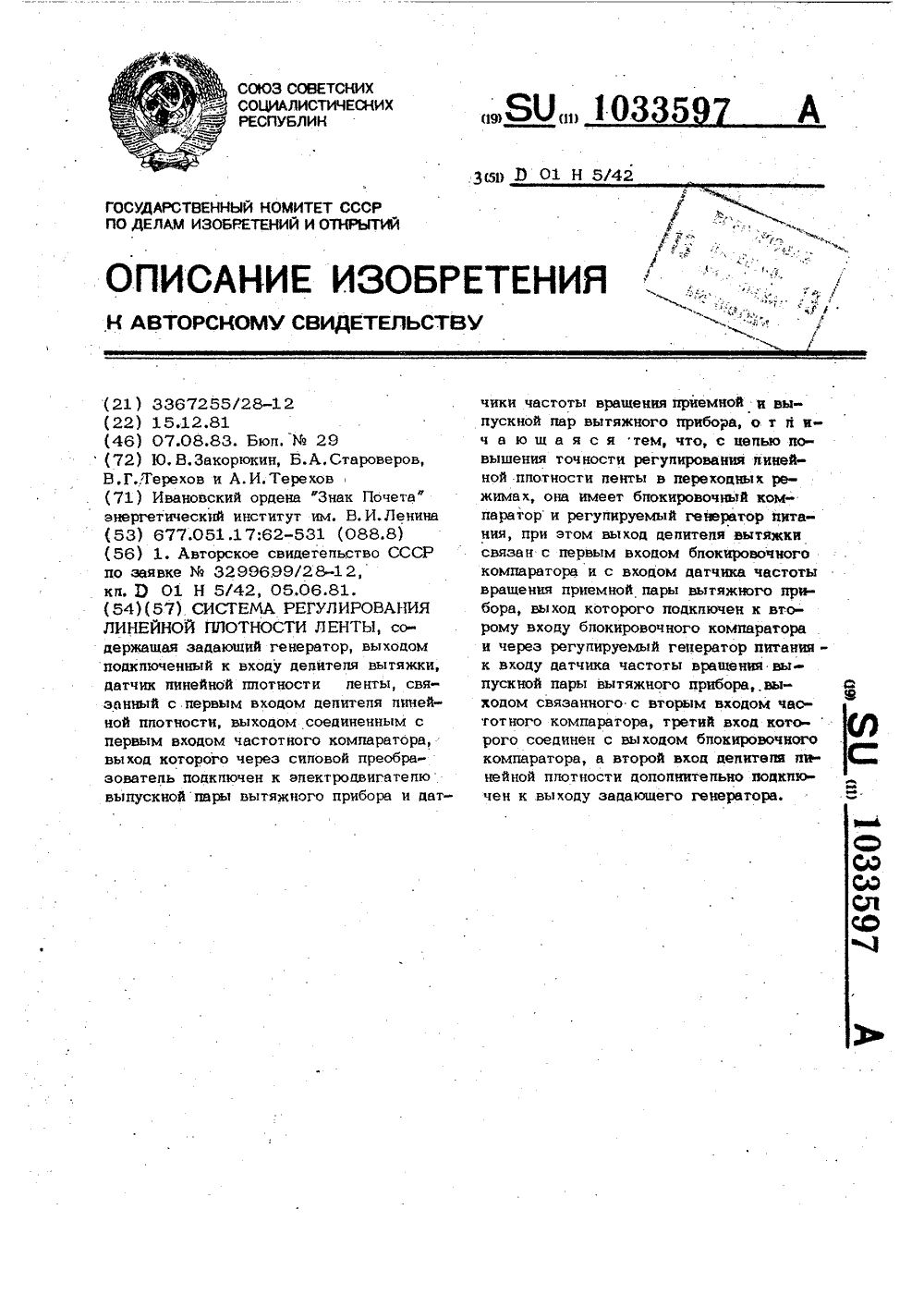

Номер патента: 1033597

Опубликовано: 07.08.1983

Авторы: Закорюкин, Староверов, Терехов

МПК: D01H 5/42

Метки: ленты, линейной, плотности

...спучае пента, наработанная завремя пуска (до 1-1,5 мин), отреэаетсяи пускается на переработку либо рветсяв процессе вытягивания.Устройство при пуске машины работает следующим образом.з 1 О 335,. 7. 4Генератор 7 вырабатывает на своемвыходе напряжение с частотой Гг. Де-,литель 11 вытяжки доводит частоту довеличины Гг /К, где К г - коэффициентделения целителя 11.5формирователь 12 из импульсов произвольной формы после делителя 11 образует синусоиаальный сигнал с частотойЕг/К 2. При этом К. сК .При построении системы по укаэанной 10схеме при вращении трансформатора 13против поля на его вторичной обмоткевозникает синусоицальный сигнал с частотой х Ег /К 2 К м 1 гае К коэффициент пропорциональности, зависящийот конструктивных показателей...

Номер патента: 1270180

Опубликовано: 15.11.1986

Авторы: Разумов, Разумова

МПК: D01H 5/42

Метки: ленты, линейной, плотности, регулятор

...а именно к регуляторамлинейной плотности ленты на ленточных ичесальных машинах.Цель изобретения -- повышение точности регулирования путем исключения лож 5ной вытяжки ленты в вытяжном приборе.На чертеже изображена блок. схемарегулятора,В вытяжном приборе 1 между питающей2 и выпускной 3 парами расположены электроды конденсаторов 4 и 5. На выходевыпускной пары 3 вытяжного прибора установлен датчик 6 линейной плотности ленты, выход которого связан с первым входом коммутатора 7, второй вход коммутаи15тора связан с задатчиком 8 линеинои плотности ленты. Электроды конденсаторов 4 и 5подключены к соответствующим входамтрехпозиционного усилителя 9, которыйпервым входом связан с коммутатором 7,а вторым входом - с блоком 10 питания....

Номер патента: 1315534

Опубликовано: 07.06.1987

Авторы: Балякин, Бекашев, Борисов, Виноградов, Ключников, Комиссаров, Макарьин, Налетов, Новичков, Рыжиков, Сорокин, Щитиков

МПК: D01H 5/42

Метки: волокнистой, ленты, линейной, машине, плотности, регулятор, текстильной

...воронкой 25 в ленту 6, которая проходит между контролирующим 1 и приводным 2 роликами, вытяжными валиками 1. При отклонении линейной плотности ленты 6 от заданного значения конт-. ролирующий ролик 1 поворачивает через рычаг 3 и гибкий элемент 4 ротор сельсина датчика 5 на соответствующий угол, при этом на вход усилителя 20 мощности поступает напряжение рассогласования. Усиленное напряжение поступает на обмотку электродвигателя 12, который через зубчатое колесо 26 перемещает рейку 14 с вилкой 13 При этом перемещается ремень 9 по коноидам 10 и 11, изменяя их передаточное отношение и частоту вращения вытяжных валиков 21.При перемещении направляющей 15 вместе с рейкой 14 через прижатый :к ней ролик 17 поворачивается рычаг 18, и он...

Номер патента: 1423642

Опубликовано: 15.09.1988

Авторы: Ивашин, Кокеткин, Сенекин, Соловьев, Страхов, Хавкин, Халимов

МПК: D01G 23/06, D01H 5/42

Метки: волокнистого, линейной, плотности, продукта

...линейную плотность контролируемого цролукта 23, ностуцают ца усилитель 1 О и далее направлянтся в систему ицликдции или регулирондция цриволом ленточной машины (це цокдздцы).Второй контрольный режим работы уст ройства осуцествляется цри технологическихОгеВовках ленточцой машины, возцикак)- цих либо цри обрывах волокнистой ленты, ,ибо цри смене тазов с цаработдццой про;ЕЛ кцией".Саццый режим работы устройства цео 6 холич лля обеспечения ста 6 ильцости параметров измерительного трдкгд в течецие ллительцого цериолд вречеци.В коцтрольщм режиме устройство рд 60- тдс 1 ссе;елкнцич о 6 разол(. При остацове ра 6 оты лецточцой ч;цИцы цд Вехо;ее усилигеля 10 исчезает Иеремидя состдвлякццдя сигиГе. Честотцей летектор 12 фиксирует Отсу тстви...

Номер патента: 1516532

Опубликовано: 23.10.1989

Автор: Рабочий

МПК: D01H 5/42

Метки: волокнистого, линейной, плотности, продукта

...поступающих на счетный вход 11, так как на входе разрешения счета установится высокий уровень сигнала с выхода элемента И 3, Счет начнется с фиксированного числа, код которого выставлен на выходе эадатчика 7. Пусть ачетчик 19 успеет досчитать до числа, установленного регистратором 20 заданного числа, а датчик 1 свое состояние не изменил . Тогда в момент времени С, регистратор 20 выдает короткий импульс (сигнал Б 14), который через формирова тель 21 импульса сброса сбрасывает счетчик в начальное состояние и инициализирует триггер 14, у которого на выходе появится сигнал П, воздействутттий на сервопривод 16. Сервопривод 16 воздействует на рабочий орган нартатора 17, который изменяет вытяжку в вытяжном приборе (не показан),...

Номер патента: 1737039

Опубликовано: 30.05.1992

Автор: Рабочий

МПК: D01H 5/42

Метки: волокнистого, линейной, плотности, продукта

...5 одиночного импульса, Р - выход генератора 6 тактовых импульсов, Я, И - установочный и сбрасывающий входы триггеров 14 и 15, Я, С - резистор и конденсатор последовательной ВС-цепи.Устройство работает следующим образом,Генератор бтактовых импульсов выдает на своем выходе импульсы, подаваемые на счетный вход 11 счетного блока 8, на задатчике 7 установлен ход фиксированного числа, В момент включения регулятора в работу датчик 1 линейной плотности выдает сигнал в преобразователь 2, который оказывается в одном из положений, характеризуемом состоянием его выходов; если на выходе А - "Лог.1", то на выходе В - "Лог.О", либо наоборот. Пусть, например, имеет место первое состояние, Тогда вследствие действия генератора 5 одиночного...

Номер патента: 1754813

Опубликовано: 15.08.1992

Авторы: Бекашев, Еловский, Прокушев, Рычагов

МПК: D01H 5/42

Метки: волокнистого, линейной, плотности, продукта, регулятор

...выпускная пара 2 вращается со скоростью, большей скорости вращения выпускной пары 1. Деформатор 4 установлен с возможностью огибания его транспортируемой лентой 3, изогнутой в зоне вытягиванйя, и передачи усилия вытягивания ленты 3, пропорционально линейной плотности упругому элементу 9, Электрический преобразователь 6 датчика силы, вклю.чающий основание 8 и чувствительный элемент 7, обеспечивает преобразованиеперемещения упругого элемента 9 в электрический сигнал. Величина электрического сигнала, снимаемого с преобразователя 6, зависит- от относительного положения чувствительного элемента 7 и основания 8, связанного с якорем 14 электромагнита 13.Усилитель 11 и полупроводниковый преобразователь 12 установлены с возможностью...
