Номер патента: 1581259

Опубликовано: 30.07.1990

Автор: Цупко

МПК: A23G 7/00

Метки: блоков, измельчения, монолитных, пластикации, продукта

...3,бункер 4, расположенньп перед загрузочным окном 2 и имеющий наклоннуюстенку 5. Наклонная стенка 5 имеетучастки 6-8, Участок 7, прилегаюцийк загрузочному окну 2, смещен вдольоси шнеков 3 в направлении перемецения блоков продукта. Наклонная стенка 5 по месту сопряжения шнеков 3 навыходе снабжена центральным приливом9, имеющим режущую кромку, образованную двумя угловыми скосами и боковыми приливами 10 со скошенной поверхностью по ходу движения блоков продукта, при этом участки этих приливов,обраценные к шнеку, выполнены дугообразными. Бункер 4 имеет открытьпл1 1 и закрытый 12 участки, разделенные между собой фиксирующим затвором 13.Устройство работает следующим об"разом.,Блок твердообразного продукта помещают в бункер 4 и подают к...

Номер патента: 1378948

Опубликовано: 07.03.1988

Автор: Цупко

МПК: B08B 9/00

Метки: полых

...изделием, располагаемым вертикально, и охватывающим и введенным в него телом (например, трубой) в виде последовательно образованных порций жидкости и газа, который подают соосно изделию, с целью сохранения равномерности структуры потока в его поперечных сечениях и обеспечения моющего эффекта. В противном случае, при горизонтальном или наклонном положении потока (особенно в изделии большого диаметра) процесс очистки нарушается вследствие расслоения газожидкостного потока и возникновения лоткового течения жидкости с прорывом газа в верхней части потока.Для исключения торможения потока в промежутках между импульсами и поддер жания высокой скорости потока в него подают ограниценное количество газа (до ЗПг) от полной подачи), помимо...

Номер патента: 1316636

Опубликовано: 15.06.1987

Автор: Цупко

МПК: A23G 1/10, B01F 7/08

Метки: орган, рабочий, смесителя-пластикатора

...кромкой 4 рзс)очих органов(Винтов ) с нижней поверх нос з и мс) нолптных блоког продукта непрерыв)о по мере поступления блоков в зону измель ения срезается слой.При срезании слоя продукта тангенциальная составляющая усилия резания, равнаяпроизведению разрушаощего напряжениядля разрезаемого продукта на площадь рекущей кромки, не изменяется. Усилие резаниязависит от условия отвода по 1)резанногослоя. Отвод подрезанного слоя продуктаосуществляется по дугообразной поверхности, выполненной по передней поверхностирежущей кромки. Давление дугообразнойповерхности в любой ее точке на подрезанныи слой продукта раскладывается на тангенциальнуо и нормальную составляющие. Наличие этих сил с пособствует движению подрезанного слоя вдоль...

Номер патента: 1134939

Опубликовано: 15.01.1985

Авторы: Хлевной, Цупко, Червяков, Швецов

МПК: G06F 11/30, G06F 7/50

Метки: модулю, сумматор

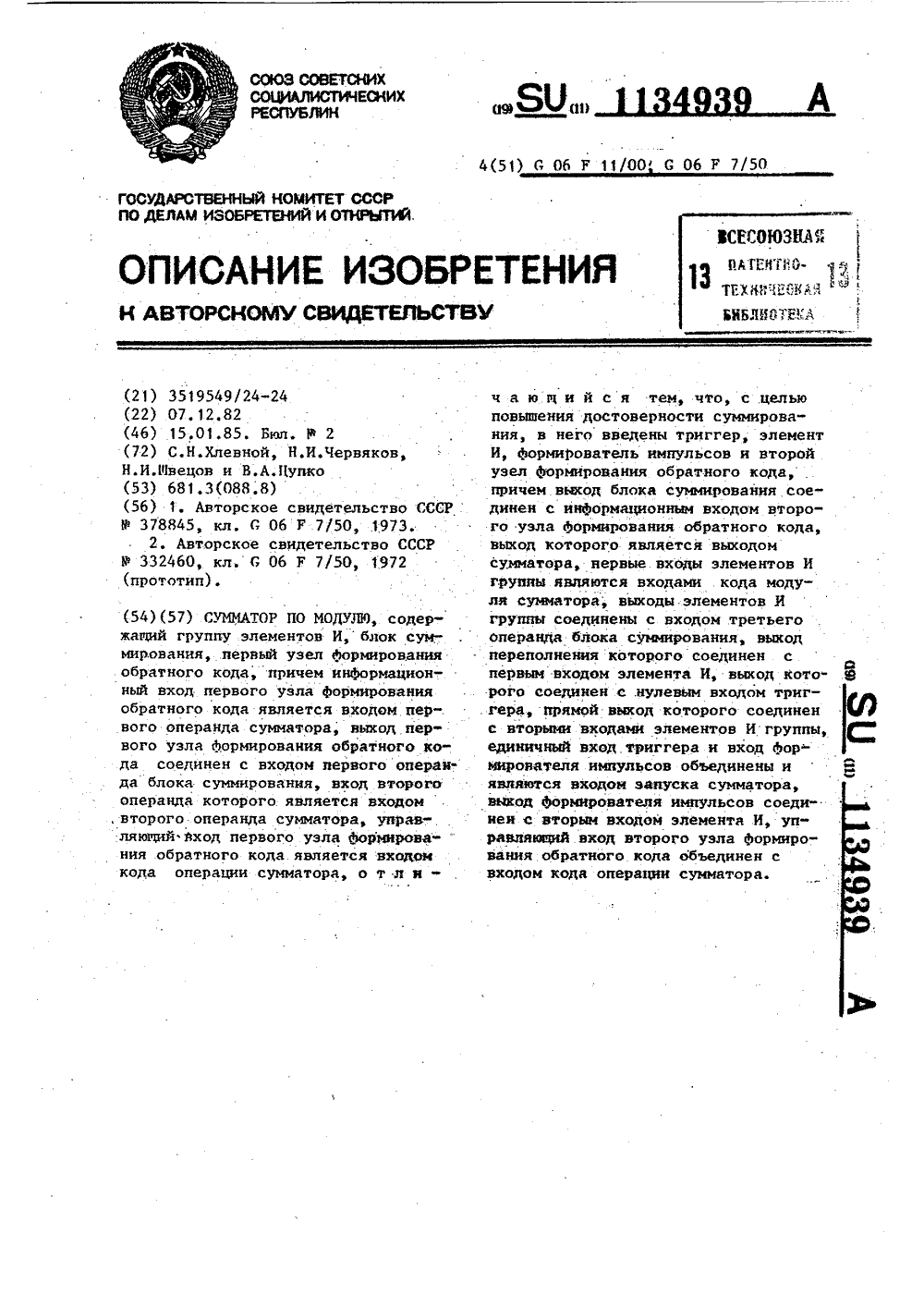

...соединен с вторыми входами элементов И группы, единичный вход триггера и вход формирователя импульсов объединены и являются входом запуска сумматора, выход Формирователя импульсов соединен с вторым входом элемента И, управляющий вход второго узла Аормирования обратного кода объединен с входом кода операции сумматора.На чертеже приведена структурная схема предлагаемого сумматора по модулю.Сумматор по модулю содержит первый и второй узлы 1 Аормирования об3 11349 ратного кода, блок 2 суммирования, элемент И 3, формирователь 4 нмпуль" сов, триггер 5, группу 6 элементов И, вход 7 кода операции, входы 8 и 9 первого и второго операндов сум 5 матора, входы 10 кода модуля сумматора, вход 11 запуска сумматора, выход 12 сумматора.Управляющие...

Номер патента: 881223

Опубликовано: 15.11.1981

Авторы: Батулов, Георгиев, Карпов, Никитин, Цупко

МПК: E02F 5/30

Метки: виброрыхлитель

...и ориентированы ввертикальном направлении. Каждый зубрасположен относительно других нарасстоянии, кратном длине полуволныих продольных колебаний.На фиг.1 изображен виброрыхлитель,общий вид на фиг.2 - схема расположения зубьев на несущей раме.Виброрыхлитель включает базовуюмашину 1, несущую раму 2, зубья 3,магнитострикционные вибраторы 4, шагающий механизм 5 с опорной плитой 6и силовыми гидроцилиндрами 7 и 8.Эубья свибраторами установлены внесколько рядов и ориентированы вер 881223тикально, Каждый зуб расположен относнтельно других на расстояниикратном длине полуволны их продольных колебаний.Вибратор 4 и шагающий механизм 5 работают поочередно. При включенных вибраторах 4 (шагающий механизм 5 отключен) под действием силы тяжести от...

Номер патента: 613185

Опубликовано: 30.06.1978

Авторы: Островский, Рыжавский, Цупко

МПК: F26B 25/16

Метки: барабан, выпаривания, растворов, сушильный

...потоком газообразного теплоносителя за пределы слоя, Таким образом, операции выпдриванця растворов и отделение остатка от насадки осуществляется без ее транспортировки.На фиг. 1 изображен сушильный бяраб)1, ПЭОЛОЛЫ 1 ЫЙ РЗЗРЕЗ; На фцэ. 2 - ТО жг, ПОПЕ- речцый разрез.Сушильный барабан для выпаривация растворов содержит врацающийся орпус 1 с приводом 2, камеру 8 лля Голво;1 а и кд):е)у 4 для отвода греющцк газов, разгрузо и)уо течку 5 1 ля отводя с; ко о О татка, трубопровсл б лля подачи растворов, газон)Оц гмьг, цдпример перфорированные, нарлкнчо .пере: Оролку 7 и Вцчтреннюо пгрегоролГГ 8, разменгнпые соосно коп 1 су 1 ц закрепленные нд передней тоэцсвой стс Гкг 9 с цгц- тРДЛЬНЫМ ОтВЕРСтцгМ О Цд;ЦЗМТ)гэ) тренСй гг)Сгополкц 8 ц здлц;й...

Номер патента: 343322

Опубликовано: 01.01.1972

Авторы: Гусев, Осипова, Степанкин, Туров, Цупко, Шмаков

МПК: H01K 3/10, H01K 3/14

Метки: автомат, ламп, монтажа, накала, накаливания, тела, электрических

...электродах. 65 механизм (фиг, 10) имеет рычаги расплавления 56, вилку 57 с осью 58 на внешнем конце.На оси укреплена защелка 59, которая закрывается при движении рычагов расправлениявниз за счет стойки, укрепленной на головке 60 механизма, с пальцем 61, движущимсяв криволинейной прорези защелки.Механизм формования держателей и теланакала (фиг, 11) имеет скобу 62 прикрепленную к подшипнику 63. К скобе крепятся тяги 1064, имеющие возможность регулирования ихдлины. Другой конец тяги связан с рычагом 65, ось бб которого поддерживается кронштейном 67. Меняя длину тяги, можно изменить угол поворота рычага, а следовательно, и 15глубину изгиба держателей. Средний рычагмеханизма формования тела накала имеет паукообразную губку 68, которая...

Номер патента: 300910

Опубликовано: 01.01.1971

Авторы: Анохин, Гагарин, Заславский, Соловьев, Цупко

МПК: H01K 1/26, H01K 3/12

Метки: 300910

...и брак, связацш 1 е с обработкой стеклянных деталей перед или во время операции крепления экрана.Цель изобретения - уменьшить трудоемкость, облегчить механизацию операции мон 1 ажа экрана и устранить ряд технологических трудностей при сборке ламп.Поставленная задача решается и;тем простого механического прижатця лепестка, ото- ГнутОГО От экрана, к трапецеидальнОЙ лопатке ножки лампы.На фиг. 1 - 3 показан предлагаемый тепловой экран в трех проекциях. Экран представляет собой диск из листоього металла с отбортованным для жесткости рантом. В центре экрана имеется отверстие / для предотвращения закрытия откачного от- Ъ верстия в лопатке ножки и эксцентричное прямоугольное отверстие 2 с опорным Д и крепежным лепестком 4.Экран надевается...

Номер патента: 283488

Опубликовано: 01.01.1970

Авторы: Алексеенко, Маринич, Степанец, Цупко

МПК: D01H 7/82

Метки: верхней, герметизации, гнезда, прядильного, узел

...Он содержит кожух 1, установленный напрядильной машине так, что выступает над поверхностью очковои плиты 2, заполнечной водой с образованием кармана, в который погружена крышка 3 для создания гидравличе ского затвора.Для предотвращения попадания промывнойжидкости из гидрозатвора в кулич на внутренней стороне крышки концентрично отверстию прядильной воронки 4 смонтировано уп лотнительное приопособление, выполненное ввиде конического отражателя б, жестко прикрепленного к внутренней стороне крыщки концом с меньшим диаметром. На противоположном конце отражателя установлена верх ней своей частью эластичная диафрагма б,удерживаемая фиксатором 7, а нижняя часть диафрагмы закреплена на прядильной воронке.ющей теплообмен. В нижней части...

Номер патента: 256153

Опубликовано: 01.01.1969

Авторы: Маринич, Степанец, Техки, Цупко

МПК: D01H 7/82

Метки: герметизации, гнезда, нижней, прядильного, узел

...условия труда. Это достигается тем, что уплотнительный элемент выполнен в виде усеченного конуса, который большим диаметром соединен с кожухом, а меньшим диаметром - с корпусом электроверетена посредством эластичной диафрагмы и прокладки.На чертеже изображен предлагаемый узел, общий вид.Он состоит из кожуха 1, центрифугальной кружки 2 и уплотнительного элемента 3, расположенного между кожухом 1 и корпусом электроверетена 4. Уплотнительный элемент 3 выполнен в виде усеченного конуса, ббльшим диаметром соединенного с кожухом 1, а меньшим диаметром - с корпусом электро- веретена 4. Перед установкой электроверетена в прядильное гнездо, на верхней части его корпуса располагают прокладку 5, после чего насадку электроверетена 4...

Номер патента: 218083

Опубликовано: 01.01.1968

Авторы: Лавров, Цупко

МПК: F23D 14/04, F23D 14/48

Метки: газовая, горелка, стеклодувная

...канавки, направленные от поверхности сопла вглубь его. Такая горелка имеет упрощенную конструкцию и повышает стабильность горения за счет образования запального кольца вокруг основной струи горючей смеси.На чертеже изображена предлагаемая горелка в двух проекциях.В стальном корпусе 1 запрессовано чугунное сопло 2, имеющее внутренний конус 3 и два боковых отверстия 4, соединяющие полость конуса с камерой расширения 5.Камера расширения имеет связь с камерой смешивания Ь посредством канавок 7, выполненных в нижней части сопла под углом к его образующей и к продольной оси последнего,Газо-воздушная горючая смесь проходит через полость конуса 3, выходит с большой скоростью через центральное выходное отверстие Ь и образует при горении...

Номер патента: 30056

Опубликовано: 30.04.1933

Автор: Цупко

МПК: B23B 31/20

Метки: нажимной, обрабатываемых, патрон

...3 и пружины 4. Обойма 5 с правой стороны разрезана до половиныксвоей длины; количество разрезов ее можно увеличивать до шести -восьми и т. д., в зависимости от конфигурации изделия и рода обработки. Обойма 5 снабжена внутри коническим отростком б, предназначенным в целях зажима обрабатываемых изделий, для воздействия на него конической частью гильзы 3 при ее осевом перемещении.Для зажима обрабатываемого изделия 7 необходимо при помощи рычажно-клиновой системы произвести подачу трубы 7 по стрелке а. Труба 7, перемещаясь вправо, производит смещение в эту же сторону нажимной гильзы 3, которая внутренней своей конической частью нажимает на такую же поверхность части б и этим производит ее сжимание, чем и достигается зажим обрабатываемого...

Номер патента: 29323

Опубликовано: 28.02.1933

Авторы: Боярский, Цупко

МПК: B23B 13/02

Метки: зажима, подачи, пруткового, револьверному, станку

...величину; на фиг. 5 - первый момент полного зажима материала и начало отвода подающей трубы б обратно в первоначальное положение (фиг. 1 и 2).Отсюда следует, чтоматериала чередуются- 2 Т= Ю, 1; довательности; сначала идет освобождение материала от зажима, затем подача, зажим и отвод подающей трубы в начальное положение.Наивыгоднейшие условия подачи материала, соответствующие отсутствию скольжения подающей втулки 8 по мате. риалу, будут при значениях1 - 11 12(фиг. 3 и 4). Зная расстояние Ь и с 8 (фиг. 1), где Е. - наибольшая величина зазора между кулачковой муфтой 14 и подшипником шпинделя и Ы - толщина выступа выточки муфты 14, всегда рав-. ная 3 мм, можно определить наибольшую подачу 8 материала за одно движение рычага с вилкой...
