Цирельсон

Номер патента: 986999

Опубликовано: 07.01.1983

Авторы: Гофлин, Екимова, Иванов, Розенфельд, Сергеева, Фомин, Цирельсон, Шмеркин

МПК: D21F 3/10

Метки: бумагоделательной, вал, отсасывающий

...З 5элемента уменьшается сила трения, аследовательно, и мощность, необходимая для привода вала.Цель изобретения - снижение уровня шума и предотвращение вторичного 40увлажнения полотна,Поставленная цель достигается тем,что эластичная пластина отсасывающего вала бумагоделательной машины,содержащего перФорированную рубашку, 45установленную в ней вакуумную камерус передним и задним по направлениювращения вала уплотнениями и герметизирующую эластичную пластину, установлена внутри рубашки вала за задним уплотнением, при этом ее длинаравна 1-5 толщины рубашки вала,На чертеже изображен отсасывающий вал, поперечный разрез.Отсасывающий вал включает цилиндрическую рубашку 1 с отверстиямиперфорации 2, вакуумную камеру 3 спередним 4 и...

Номер патента: 986998

Опубликовано: 07.01.1983

Авторы: Бобтенков, Дроздов, Новиков, Подковырин, Сергеева, Сметанин, Фомин, Цирельсон

МПК: D21F 3/00

Метки: бумагоделательной, пресс

...давления разделенна секции 8 перегородками, которыеснабжены подвижчыми уплотнениями.Причем, по крайней мере, несколько продольных уплотнений на фиг. 1 таких уплотнений три) выполнено в виде концентраторов ультразвуковых колебаний. Вдоль концентраторов расположены магнитострикционные преобразователи 9 ( фиг. 2), соединенные с ультразвуковым генератором 1 не показан). По торцам гидравлическая камера ограничена регулируемыми поперечными уплотнениями 10. Каждая секция о оборудована системой подачи, .рабочего агента 11, соединенной трубопроводом с насосом, а также системой охлажде;ниямагнитострикционных преобразователей 12. 15Прессовый вал может быть выполнен гладким, желобчатым, с глухими отверстиями, отсасывающим и т.п.Пресс прн...

Номер патента: 983160

Опубликовано: 23.12.1982

Авторы: Васютин, Екимова, Сергеева, Цирельсон, Шмеркин

МПК: D21F 1/32

Метки: бумагоделательной, сукномойка

...выполнено прямоугольным, аплощадь сечения его в месте сопряжения с цилиндрическим корпусом неменее,чем в 1,2 раза меньше площадищелевйх отверстий пластины из износостойкого материала.При этом пластина из износостойкого материала может быть выполненаиэ карбида кремния или высокомолекулярного полиэтилена,На чертеже изображено предлагаемое устройство, общий вид,Устройство содержит трубу 1, тангенциальный патрубок 2 отвода водовоэдушной смеси, осевой патрубок 3отвода воздуха и тангенциальный патрубок 4 отвода воды. Входное отверстие тангенциального патрубка 2 имеетпрямоугольное сечение, установленное перпендикулярно движению полотна 35Оно закрыто иэносостойким материалом, например пластиной 5 из карбидакремния,.В пластине 5...

Номер патента: 947248

Опубликовано: 30.07.1982

Авторы: Головко, Каменев, Кокушин, Смирнов, Цирельсон

МПК: D21F 1/00

Метки: бумагоделательной, сеточная, часть

...формующи цилиндр 23.Цель изобретения - повышение качества отливаемого полотна.Указанная цель достигается то сеточная часть имеет формумак с криволинейной рабочей порхностью, установленный между отсасывающими устройствами и формующим цилиндром под участком совместного движения сеток.,На чертеже показана схема сетоной части бумагоделательной машин947248 Формула изобретения 20 25 30 35 8 Подписно НИИПИ Заказ 5557/42 Ти ектная,4 Филиал ППП "Патент", г. Ужгород Сеточная часть содержит массонапускное устройство 1, нижнюю 2 и верх" нюю 3 бесконечные сетки, образующие участок совместного движения 4, от- сасывающие устройства 5, верхний и нижний грудные валы б, формующий 5 цилиндр 7, гауч-вал 8, сетковедущие 9, правильные 10 и натяжные 11 валики,...

Номер патента: 929773

Опубликовано: 23.05.1982

Авторы: Боброва, Бобтенков, Сергеева, Фомин, Цирельсон

МПК: D21F 3/00

Метки: волокнистого, обезвоживания, полотна, пресс

...подвижно соединены сбашмаком 3 с помощью осей 8. Механизмприжима имеет две системы регулирования давления, одна из которых 9 уста зновлена между рычагами и башмаком иподвижно соединена с ними, а другая10 подсоединена подвижно к свободнымконцам рычагов.В этом прессе возможно верхнее 20расположение башмака и соответственно нижнее расположение вала,Пресс может быть выполнен с одним .сукном 2, может быть установлено ивторое сукно 11, между которыми будет находиться обрабатываемое полот"но 12.Металлическая лента 4 может бытьлибо гладкой, либо перфорированной.Лента и сукно имеют механизмы зоправки и натяжки, а также устройсгвадля их очистки.Прессовый вал 1 и один из валов,сгибаемых лентой 4, выполняются приводными. ЭЗБашмак 3 может быть...

Номер патента: 926134

Опубликовано: 07.05.1982

Авторы: Боброва, Бобтенков, Сергеева, Фомин, Цирельсон

МПК: D21F 3/00

Метки: бумагоделательной, пресс

...давления, последняя имеет уплот.нительные пластины со средствами перемещения их по направлению к поверхно- З 0сти вала, смонтированные на ее продольных перегородках и боковых стенках, аЬесконечная эластичная, лента выполнена с глухими отверстиями со сторонывала, 35 На фиг. 1 изображен пресс, общийвид; на фиг, 2 - одйа из секций камеры давления.Пресс (фиг, 1) включает прессовыи40вал 1 и гидравлическую камеру 2 давления, прижимаемую к валу через эластичную бесконечную ленту 3 и прессовые сукна 4 и 5, между которыми прессуется бумажное полотно 6. Эластичная45Ьесконечная лента 3 охватывает ведущие валики 7 и снабжена со стороныполотна глухими отверстиями 8 фиг. 21Корпус 9 гидравлической камеры давления разделен на секции...

Номер патента: 900081

Опубликовано: 23.01.1982

Авторы: Бабинский, Глезин, Еникеев, Фейгин, Цирельсон, Яковлев

МПК: F26B 13/08

Метки: листовых, пористых, рулонных, сушилка

...на подвижной опоре цилиндра.На фиг. 1 изображена сушилка, обаяний вил:на фиг. 2 - узел 1 на фиг,90008 Сушилка содержит вращаюшлйся перфори.рованный цилиндр 1, с торцовыми крышками 2, внутренняя полость которого подсоединена к вакуумной системе (не показана),кольцевую камеру 3, размещенную соосно 5с цилиндром 1, с внутренней перфорированной стенкой 4 для подачи теплоносителяна поверхность высупвваемого материалаи направляющие валики,Полость цилиндра 1 и кольцевая камера 3 16разделены радиальными перегородками 5 насекции 6, подсоединенные соответственно к системам подачи теплоносителя и вакуума.При этом нерабочая поверхность цилиндра 1между направляющими валиками закрыла уп. 13лотняющим кожухом 7.Внутри цилиндра 1 концентрично...

Номер патента: 896130

Опубликовано: 07.01.1982

Авторы: Балакирева, Боброва, Головко, Миронов, Пелепей, Подковырин, Поздняков, Розенфельд, Цирельсон

МПК: D21D 5/06

Метки: бумажной, закрытого, массы, типа, узлоловитель

...и смонтированногопод ним концентратора.На чертеже изображен узлоловитель,общий вид. 13Узлоловитель содержит закрытый корпус 1 с входным тангенциально расположенным патрубком 2 и выходным 3.Патрубок 2 имеет приемную камеру 4,Внутри корпуса 1 установлено неподвиж-Юное сито 5 и ротор 6 цилиндрическойформы с полушаровыми выступами 7,связанный с приводом 8. В узлоловителе имеется дефлокулирующее устройство 9, установленное на крьппке 10 в 33приемнои камере 4, Дефлокулирующееустройство выполнено в виде магнитострикционного преобразователя и снабжено концентратором 11, закрепленнымпод преобразователем. ЗОУстройство работает следующим образом.Бумажная масса подается в узлоловитель по патрубку 2. В приемной ка"мере 4 масса подвергается...

Номер патента: 878849

Опубликовано: 07.11.1981

Авторы: Исаева, Кунин, Рендель, Розенфельд, Цирельсон

МПК: D21F 13/04

Метки: вакуумформующее, картоноделательной

...5 снабжена приспособлением (це показано), позволяющим путем поворота камеры изменять (в пределах +5) взаимное положение камеры и напускного устройства. Все секции камеры соединены с вакуумным насосом или иным генератором вакуума.Для подачи воды в секции 6 камеры предусмотрена труба 10. Эта же секция соединена с атмосферой при помощи трубы 11, имеющей на конце регулирующий вентиль 12. Для обеспечения подбора воды в начале зоны формирования предусмотрена перегородка 13, установленная с возможностью регулирования ее высоты.Над верхней частью цилиндра 1 установлен прикимной вал 14, Направление вращения цилиндра 1 показано стрелкой 15.Работа вакуумформирующего устройства происходит следующим образом.Волокнистая суспензия подается на сетку 2...

Номер патента: 874816

Опубликовано: 23.10.1981

Авторы: Климберг, Розенфельд, Слуцкий, Цирельсон

МПК: D21F 1/02

Метки: бумагоделательной, камера, напорного, потокораспределительная, ящика

...давления в камеречасть суспенэии через патрубок 11отводится из камеры и направляетсяна рециркуляцию.Однако потокораспределительнаякамера не имеет оси нроцольной симметрии, вследствие чего не обеспечивается равномерное распределение суспенэии по:ширине машины.Наиболее близким к изобретениюявляется потокораспределительная камера напорного ящика бумагоделательной машины, содержащая снабженныйперфорированной плитой короб, двестенки которого параллельны, а дведругие расположены под углом одна кдругой 33.Подводящий суспензию патрубок состороны входа и отводящий часть суспензии с противоположной стороны патрубок расположены параллельно задней стенке так, что создается движение потока вдоль задней стенки камеры, а следовательно, поток в...

Номер патента: 852988

Опубликовано: 07.08.1981

Авторы: Боброва, Бобтенков, Игнатенко, Розенфельд, Цирельсон

МПК: D21F 1/34

Метки: насадок, промывного, спрыска, устройства

...В центре диска имеется отверстие 4 для прохода воды. На наружной поверхности (со стороны выхода жидкости) выполнен клинообразный выходной паз 5. На поверхности диска, обращенной внутрь трубы (со стороны входа жидкости) выполнен перпендикулярно клинообразному выходному пазу б входной паз б, расширяющийся от центра диска к периферии.С обоих концов входного паза б выполнены дополнительные пазы 7, расположенные по периферии диска. Глубина пазов 7 равна 0,3 - 0,4 глубины паза б. Ширина852988 г,Фиг. Р дополнительных пазов равна 1,1 - 1,2 ширины паза б.Работа насадка происходит следующимобразом.Вода, содержащая волокно, проходит 5по трубе д и под действием давления выходит из отверстия 4. Взаимное действиевходного паза 6 и клинообразного...

Номер патента: 827667

Опубликовано: 07.05.1981

Авторы: Елкин, Ильин, Калинин, Кугушев, Лаптев, Розенфельд, Слуцкий, Смолин, Терентьев, Халандовский, Цирельсон, Швецов

МПК: D21F 11/02

Метки: бумажногополотна

...наливают бумажную массу того же состава со скоростью не выше 0,8 скорости сетки.Дополнительный налив бумажной массы на сформованное полотно производят в месте его сухости 8 - 10%,Далее происходит последующее живанне полотна, его прессование и827667 Просвет, лв сек при массе, лРОтношение ско,рости налива из второго яШпка к скорости сеткиРедактор Л, Волкова Корректор С, Файн Заказ 571/510 Изд.369 Тираж 419 ПодписноеНПО сПоиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред. Патент вается общая толщина слоя на всей площади сетки. В итоге получается однослойное полотно, имеющее значительно более равномерный просвет, чем без дополнительного налива....

Номер патента: 827662

Опубликовано: 07.05.1981

Авторы: Балакирева, Боброва, Головко, Кокушин, Кугушев, Миронов, Поздняков, Розенфельд, Цирельсон

МПК: D21F 1/00

Метки: бумагоделательноймашины, сеточная, часть

...верхней сетки в начале участка совместного движения сеток.На фиг. 1 изображена сеточная часть с одним отсасывающим валом; на фиг. 2 - сеточная часть с двумя отсасывающими валами.Сеточная часть включает нижнюю 1, имеющую плоский 2 и криволинейный 3 участки, и верхнюю 4 сетки с устройствами для их транспортировки (валиками, правками, натяжками), Сетки 1 и 4 имеют участки раздельного и общего движения. Плоский участок 2 нижней сетки снабжен гидропланками 5 и мокрым отсасывающим ящиком 6. Криволинейный участок 3 нижней сетки 1 образован башмаком 7, охваченным обеими сетками. Далее в нижней сетке установлены отсасывающие ящики 8 и отсасывающий вал 9. Внутри верхней сетки 4, в начальной ее части (непосредственно перед башмаком 7),...

Номер патента: 809106

Опубликовано: 28.02.1981

Авторы: Козлов, Цирельсон

МПК: G05D 23/19

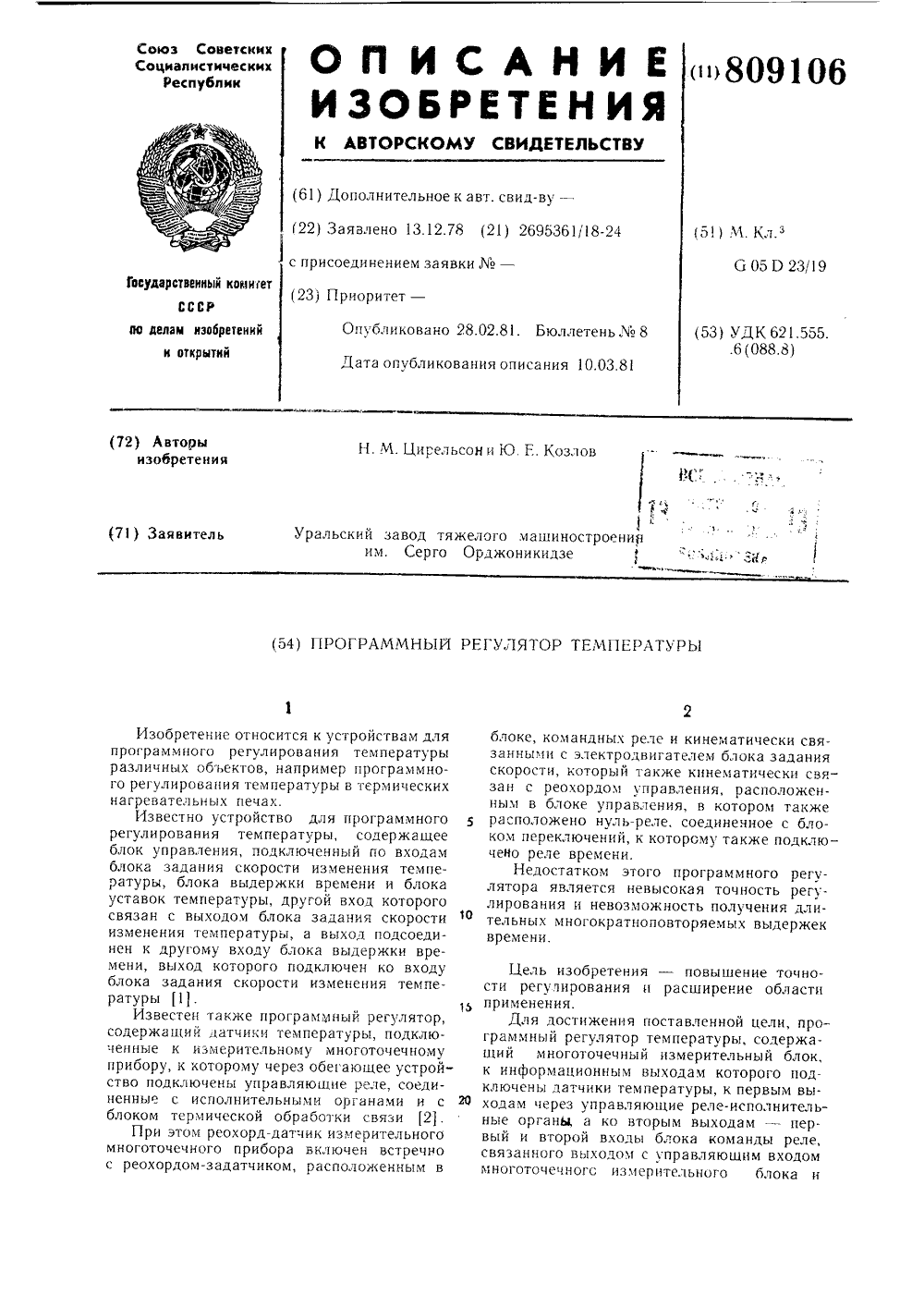

Метки: программный, регулятор, температуры

...на первом участке. Одновременно с этим поступает напряжение на обмотку возбуждения двигателя 21 блока задания скорости изменения температуры 22, который включается и перемещает кинематически связанные с валом двигателя движок реохорда-задатчика 5, приводит к разбалансу моста, образованного реохордом-датчиком 4, и реохордом-задатчиком 5.Положение движка реохорда-датчика 4,кинематически связанного с кареткой печатающего механизма, определяется истинным значением температуры в данной зоне объекта, которая измеряется измерительным многотточечным прибором 2 путем поочередного подключения через обегающее устройство 3 соответствующих датчиков температуры 1,Сигнал разбаланса моста, образованного реохордом-датчиком 4 и...

Номер патента: 785407

Опубликовано: 07.12.1980

Авторы: Бабинский, Карышев, Макаров, Фейгин, Цирельсон, Шейнкман

МПК: D21G 9/00

Метки: каландр-накат

...епят 1 абе 17. Вто эатэу,11 яе "заправку полотна,.1 ел из обре Гения уу 11 ениелОВий эапранки пОлотна.Это достигаетс:я тем, исто батареявалов каландра смещена относител нО цилиндра наката на Величину, 17 ав -ную 0,25-0,2 радиуса цилиндра наката, а рычаг нижнего из батареи валовустановлен так,. :то его продольнаяось перпендикулярна к плоскости,проходящей через оси установленногоВ НЕМ Вала КалаНДРс 1 И ЦИЛИНДРа Нс 1 Ка -та.На чертеже изображен предлагаемыйкаландр - накат, Он содержит цилиндрнаката 1, являющийся одновременноНижним валом батареи валов 2 закрепленных на рычагах 3 устанонленНОГО ПЕРЕД НакаТОМ 1(алсндРа, ПРИЕМ"ные рычаги 4 для первоначального размещения тамбурного зала 5, несущиекаретки б расположенные на напразлЯющих 7...

Номер патента: 751870

Опубликовано: 30.07.1980

Авторы: Андреев, Кунин, Розенфельд, Цирельсон

МПК: D21F 1/02

Метки: бумагоделательной, напускное

...конструкций являются невозмокность влиять на процесс перемсшивания обои.; потоков и тем самым регулировать интенсивность турбулентности суспензии, а также невозможность подавэтэ к месту вс 11 речи гпотоксв массу с неодинакозой композицией и длиной волокна,Цель изобретения - исвышение качества;вырабатываемого полотна,путем регулирования интенсивности турбулентности потока массы.Для этого,в успройстве, содср;кац икорпус с напускной щелью и установленный внутри него щелевой потокораспределитель, потокораспределятель имеет установленные под углов друг к другу,со стороны,напускной щели корпуса направляющие пластичны, а также дополнителыные направляошие плас пины, установленные между корпусом,и потокораспределителем вдоль направления...

Номер патента: 751868

Опубликовано: 30.07.1980

Авторы: Бабинский, Кучер, Лялюк, Пестриков, Фейгин, Цирельсон

МПК: D21G 1/00

Метки: вал, малопрогибаемый

...большой ширины, посколькушарнирный подшипник может работать приего установке в данном сл 1 учае только тогда, когда радиус сферической поверхностиравен расстоянию от иее до продольной осивала. Это условие делает невозможнымразмещение в зазоре между рубашкой исердечником шарнирных подшипников большой ширины. При увеличенной ширине шарнирных подшипников уменьшается длинасвободно прогибающихся участков рубашки; уменьшается соответственно ее прогиб,но в раоемач 1 риваемой коиструкции добитьсяэтого невозможно, т. е. невозможно обеспечить уменьшение прогиба, повышение степени равномерности давления на обрабат 1.ваемое полотно и улучшение качества продукции.Цель изобретевия - повышение надежности работы вала и качества...

Номер патента: 730920

Опубликовано: 30.04.1980

Авторы: Бабинский, Карышев, Фейгин, Цирельсон, Шейнкман

МПК: D21G 1/00

Метки: каландр-накат

...оптимальное размещение приемных рычагов и несущих кареток, поэтому достигается удобство заправки и возможность уменьшения диаметра нижнего вала каландра.Кроме того, обеспсчивается удобство заправки в первый захват каландра, особенно при нечетном числе валов каландра, когда бумага заправляется сверху,Бумажное полотно, поступая на каландр при нечетном числе валов в каландре, проходит по верхней образующей верхнего вала каландра, затем по его цилиндрической поверхности до линии контакта верхнего вала со вторым сверху валом, При этом имеет место сложная траектория движения бумажного полотна, а направление движения полотна изменяется .на 180, Момент прохождения полотна по цилиндрической поверхности верхнего вала каландра с изменением...

Номер патента: 573689

Опубликовано: 15.06.1979

Авторы: Глезин, Еникеев, Фейгин, Цирельсон, Яковлев

МПК: F26B 13/08

Метки: листовых, пористых, рулонных, сушилка

...стенкой 16 и радиальными перегородками 17, образующими секции 18, снабженные патрубками 19, уплотняющий кожух 20 и направляющие валики 21 для высушиваемого материала 22Высушиваемый материал 22 проходитпо наружной поверхности вращающегося цилиндра 1 и направляющих валиков 21.Через пстр Окц 1, В сс(1(ии8 ко,п(сцо( Кс 1- черы 5 полают и;и рстый гс(лоц(Сгь, который через пср(о)ИроНп(о сс пк 16 Ц 3 П РД ВЛЯС Т(.Я Нд ПО 1(ПК П(С 1 Ь 1(11(.Ри 1,111 Олцовремеццо и сс к (и Я; 1 1(и, пп(лр(с с)з. ддк)т рдзреясепие, ко оис о(н сиВдег пн- СЯСП 1 ВЯНИЕ ТЕПЛО(ОСИ ГСЛЯ ЧСРС( (ьС ПИВДС- мыг материал 22 и рфорнроцдппук сгецк 2 пилинлра 1. Гывл и;ров и 1;и и и теплоносителя осуиест(гя(г( с р 1 м чие коробки 10, рдзлелсциьп перс (оро;(с;(чи 11...

Номер патента: 663771

Опубликовано: 25.05.1979

Авторы: Бабинский, Карышев, Фейгин, Цирельсон

МПК: D21G 3/00

Метки: шабер

...перемещения вдоль корпуса, например, винтовой парой. На фиг. 1 изображен шабер, продольный разрез; на фиг. 2 - то же, 20 поперечный разрез.Шабер имеет наружный корпус 1, сердечник 2 и лезвие 3. Корпус опирается на сердечник при помощи шарнирных опор 4. Лезвие шабера размещено в держателе 5, который крепится к корпусу 1. Опоры 4 снабжены силовым механизмом б, выполненным, на- пример, в виде винтовой пары или силового цилиндра. Механизм б .служит 30 для перемещения опор 4 вдоль,осикорпуса. Работа шабера осуществляется следующим образом.При прижиме лезвия 3 к валу нагрузка передается на корпус и через шарнирные опоры на сердечник 2. Если расположить шарнирные опоры 4 на расстоянии 0,223 длины наружного корпуса 1 от его краев, то прогиб его...

Номер патента: 657627

Опубликовано: 15.04.1979

Авторы: Адамсон, Зелкинд, Цирельсон

МПК: H04B 3/04

Метки: амплитудно-частотных, искажений, корректор, перестраиваемый, характеристик

...корректор содер.жит два операционных усилителя 1 и2, первый резистор 3, первый конденсатор 4, второй и третий резисторы5 и 6, четвертый резистор 7,первыйпотенциометр 8, второй конденсатор 9,второй потенциометр 10, пятый и шес"той резисторы 11 и 12Устройство работает следующимобразом.Перестраиваемый корректор искажений АЧХ реализует заданные значениярезонансной частоты и крутизны измерения частотной характеристики затухания корректора при помощи фикси-рованных элементов, при возможностиизменения максимума частотой характеристики затухания и плоской составляющей затухания при помощи потенциометров.,Сигнал с входа корректора поступает на делитель, состоящий из резисторов 5 и 11, с которого через конденсатор 9...

Номер патента: 612985

Опубликовано: 30.06.1978

Авторы: Бабинский, Фейгин, Цирельсон

МПК: D21F 5/02

Метки: бумагоделательной, сушильный, цилиндр

...продольной осц ццлицдр 1, тем са:ым обеспечивается создаш)с цоперечцых погодков КОНДЕНС 2 Т 2 ОТЦОСИТСЛЬЦО Ц,:1 ЦР 2 ВЛСЦИЯ В)сзцдсция цилиндра.Лопасти могут оыть выцо,п)сцы В вцдскольц 2, расцол 02 кецного под угл) к продОльнои Оси ццлицдр 11. ДГя исклю 1 сни 51 каса ния нецодвижцых лопастей о вращающуюсяР) Оаш 1 с 1 Оци т ст 2 цаВ.1 ИВаю с СЯ ца 1) ассОЯНИИ 1 - 2 мм От Внтт 1)еццсй повсрхцос)и рб;цт)ки.На сЕРТЕ 5 КЕ СХСЗ 12 ТЦс 1 ЕСКИ Пог.232 И СУШЦЛЬцыц цилиндр.Сушильный цилиидр содержит рубашку 1,торцовыс крышки 2 с полым 1 цацфами 3, через одну из которых цлц через две проходит цсподвцжц 251 ОСЬ 1 С ЗсЧКрСПЛСНН 1 МИ На цсй лопастями 5, расцоложашымц под углом к 20 продольной оси ц отстоящими от вцутрснцсйцоверхцостц руоашкц ца...

Номер патента: 611962

Опубликовано: 25.06.1978

Авторы: Бабинский, Карышев, Цирельсон

МПК: D21F 5/02

Метки: сушильный, цилиндр

...велика, т.е. значительная частьтепла теряется. Расход топлива при этом возрастает.Подача дымовых газов в другие цилиндры создаетзначительнь.е конструктивные трудносш. Кроме то.го, эта конструкция отличается сложностью, посколь.ку в полости цилиндра размещена система каналовдля равномерной поМчи дымовых газов в дымо.вую камеру, В системе канадов возможны значи.тельные потери тепла.Целью изобретения является снижение расходаэнергии. 5Это достигается тем, что внутренняя полостьрубашки частично заполнена теплоносителем в видетвердых частиц,При этом на внутренней поверхности рубапьки установлены лопасти для перемешивания теп.поносителя.На чертеже изображен сушильный цилиндр,поперечный разрез.Сушильный цилиндр включает цилиндрическую...

Номер патента: 610898

Опубликовано: 15.06.1978

Авторы: Кунин, Лиснянский, Розенфельд, Темкин, Цирельсон

МПК: D21F 1/02

Метки: губы, напорного, профиля, ящика

...2 линейки 3 верхней губы напорного ящика, расположенные на его передней стенке, с фиксированным шагом по ширине напорного ящика.Устройство снабжено пластиной 4, копирующей профиль губы напорного ящ ка, установленной перед его передней стенкой и соединенной дополнительныаи тягами 5. Поеледние жестко сое" динены с нижним основанием тяг 1 до винтовых передаточных механизмов 6.Устройство также снабжено сканирую щим измерительным блоком 7 с датчиком положения 8 пластины 4, расположенными по траверсе 9, установленной на передней стенке ящика.Датчик положения выполнен, например, индукционным.Работа устройства осуществляется следующим образом.При изменении степени открытия губы напорного ящика вращением маховиков перемещают тяги 1 и через...

Номер патента: 608746

Опубликовано: 30.05.1978

Авторы: Дагаев, Добрянский, Цирельсон, Цыбенко

МПК: B66C 1/10

Метки: вала, захватное, коленчатого, узла

...вала, шпилька 16 коренного подшипника, шатун 17, поршень 18,Работает устройство следующим образом,Для съемки узла коленчатого вала из блока 12 двигателя посредством подъемного крана устанавливают захватное устройство с опорами 3 на блок так, чтобы захваты 4 оказались над шатунными шейками коленчатоговала 13, а центрирующие штыри 9 зашли вмаслопроводные каналы крышек 14 коренныхподшипников (фиг. 4).Здесь имеется в виду, что узел коленчатоговала подготовлен к съемке его предлагаемымзахватным устройством, т. е. коленчатыйвал13 повернут в вкладышах 15 подшипника так,что его шатунные шейки находятся вверху,шпильки 16 крепления крышек 14 отвернуты,шатуны 17 отсоединены от коленчатого вала13 и опущены вместе с поршнями 18 в блок12, а...

Номер патента: 587198

Опубликовано: 05.01.1978

Авторы: Бабинский, Карышев, Фейгин, Цирельсон, Шейнкман

МПК: D21G 1/00

Метки: каландр

...и повышение надежности работы каландра.Поставленная цель достигается тем,что цилиндр наката установлен над20 верхним валом ряда валов, а кареткиснабжены прижимным приспособлениеми смонтированы в верхней части станины каландра над цилиндром наката,На чертеже изображен предлагаемый5 каландр, обший вид.Цилиндр 1 наката вместе с приемными рычагами 2 установлен в направляющих станины каландра. Тамбурныйвал 3 в начале намотки расположен в0 приемных рычагах, а в конце намоткив несущих каретках 4, установленных в направляющих 5 станины каландра. ,Устройство 6 для прижима сматываемого рулона, связанное с каретками, неподвижно закреплено на станине каландра.Каландр работает следующим образом.Тамбурный вал 3, установленный в приемных...

Номер патента: 571537

Опубликовано: 05.09.1977

Авторы: Кайданов, Равич, Цирельсон

МПК: D21F 5/12

Метки: бумажного, движущегося, полотна, сушки

...гц, При движении полотна в пространстве между плитой и плоскостью полотна при его подбрасывании воздухом образуется повышенное давление, а при падении - пониженное давление. Разрежение, возникающее между поверхностью излучателя и полотном, вызывает подсасывание воздуха и образование воздушной подушки. Транспортирование полотна может осуществляться за счет наклонного расположения инфракрасной панели к направлению движения полотна. Эффективность сушки при этом не зависит от натяжения полотна, поэтому величина натяжения определяетя условиями свободной усадки материала, если к нему предъявляются требования высокой механической прочности и хорошеи растяжимости, или условиями безобрывной сушки, если сушимый материал имеет малую...

Номер патента: 555193

Опубликовано: 25.04.1977

Авторы: Бабинский, Левин, Пестриков, Фейгин, Цирельсон

МПК: D21G 1/00

Метки: вал, давлением, полотен

...рузкой сердечник прогибается, зластичные овввврЪв деформируются, передавая на рубашку усилия (зависящие от веливины сжатия вцоры, т,е. От прогиба сердечника В данном сечевввввв), регули 12 ующие ее прогиб.11 ри перемещении эластичвпах опор изменяется величина их деформации и, следовательно, Величина передающегося на рубашку усилия и ее прогиб Однако такой Вал мало надежен, так как злементы из зластичногст материала подвержены циклическим Деформациям при работе вала,Целью изобретения является повышение надежности работы вала.Это достиГается тем, что на цилиндрических частях сферических опор, Взаимодействующих с рубашкой и сердечником вала, установлены упло:- нительцые кольца, а сердечник имеет каналы дня подачи агента давления в...

Номер патента: 555192

Опубликовано: 25.04.1977

Авторы: Волкова, Глезин, Двойников, Еникеев, Лавренов, Левинсон, Лотвинов, Фейгин, Цирельсон, Штарев, Яковлев

МПК: D21F 7/12

Метки: вал, сушильный

...сушки материала по шири;не материала. Цель изобретения - повышение равномерностисушки материала по длине вала,Это достигается тем, что в каждом каналесушильного вала, образованном радиальными перегородками, установлены пластины, расположенныенаклонно к продольной оси вала.На фиг. 1 изображен суннльньн 1 вал, продольныиразрез; на фиг. 2 - разрез А- А на ;ч т. 1; на фиг. 3 -секция проницаемой оболочки вала.Сушильный вал содержит нронидаемую оболочку 1 сотовой структуры, внутреннюю обечайку 2,торцовые крышки 3 с цапфами 4. Кольцевое пространство между проницаемой оболочкой 1 и обечайкой 2 разделено радиальными перегородка. ми 5 на продольные каналы 6, в каждом из которых установлены пластщ ьт 7, жестко соединенные с радиальными...

Номер патента: 544513

Опубликовано: 30.01.1977

Авторы: Ершов, Кучер, Фейгин, Цирельсон

МПК: B23B 5/48

Метки: винтовых, переменным, поверхностей, станку, токарно-винторезному, шагом

...цепь 5 двигателя, и винт-копир 12, соединенный с валом 9, муфтой 13 и управляющий ползушкой14 реостата.На шпинделе станка установлен трехкулачковый патрон 15 для закрепления обрабаты ваемой винтовой поверхности вала 16, поддерживаемого центром 17 задней бабки станка.Колеса 18, гитара 6 сменных зубчатых колес, дифференциал 5 и коробка подач 19 кицематцческц связывают шпиндель с ходовым 15 винтом 20, перемещающим инструментальныйсуппорт 21 с режущим инструментом 22 при,помощи маточной гайки 23.Устройство работает следующим образом.От шпинделя 8 сообщается равномерное 20 вращательное движение трехкулачковомупатрону 15 с закрепленным на нем обрабатываемым валом 16.Одновременно равномерное вращательноедвижение сообщается...
