Чубаров

Номер патента: 794184

Опубликовано: 07.01.1981

Авторы: Чубаров, Чуносов

МПК: E21B 25/14

Метки: керна, отделения

...колонкового бура, то для обеспечения его прочности необходимо иметь значительную площадь поперечного сечения корпуса, которая может быть достигнута, главным образом, за счет увеличения его металлоемкости.Целью изобретения является увеличение усилия для отделения керна за счет снятия реактивных нагрузок с колонкового бура, возникающих в процессе отделения кернав скважине.Указанная цель достигается тем, что гидр оцилиндры подпружинены относительно корпуса и установлены с возможностью осевого перемещения и взаимодействия со стенками скважины,На фиг. 1 представлен общий вид керноотделительного устройства в составе колонкового бура; на фиг, 2 - продольный разрез по гидроцилиндру до завершения процесса отделения; на фиг, 3 - то же, после...

Номер патента: 788338

Опубликовано: 15.12.1980

Авторы: Козелков, Пугачев, Чубаров

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...конденсатор 12 с шунтирующим стабилитроном 13, резисторы 14 - 16 и соединенный через элемент 17 ИЛИ с эмиттерным повторителем 18. Эмиттерный повторитель 18 состоит из транзистора 19 и резистора 20. Диагональ измерительного моста 2 соединена со входом усилителя 9.11 у - сигнал управления.Устройство работает следующим образом.При работе преобразователя в выпрями- тельном режиме с датчика 1 поступает напряжение на измерительный мост 2 в полярности, указанной на чертеже, С диагонали моста 2 сигнал рассогласования поступает на вход усилителя 9, а с плеча, содержащего два встречно-последовательно включенных стабилитрона 4 и 5, снимается стабилизированное напряжение, которое является опорным. Это напряжение подается на вход эмиттерного...

Номер патента: 787500

Опубликовано: 15.12.1980

Авторы: Кириченко, Киселев, Мамкин, Попелюх, Торицын, Чубаров

МПК: D03C 1/00

Метки: каретки, привод, ремизоподьемной, станка, ткацкого

...поверхностью на роликовые опоры 10, закрепленные посредством осей 11 на дисках водила 6, которое зубчатыми венцами 12 соединено с главным валом ткацкого станка (не показан).Опорное колесо 9 имеет прилив 13, шарнирно соединенный с одним концом тяги 14. Другой конец тяги 14 шарнирно закреплен в криволинейном пазу 15 коромысла 16, установленного на оси 17 и несущего ролики 18, осуществляющие кинематическое замыкание скулачками 19. Кроме того, водило 6 находится в зацеплении зубчатыми венцами 12 с шестернями 20, жестко закрепленными на оси 21 вместе с кулачками 19.Для повышения КПД привода планетарные механизмы смонтированы на концах зубчатого центрального вала 1. Кроме того, установка опорного колеса 9 внешней цилиндрической...

Номер патента: 787188

Опубликовано: 15.12.1980

Авторы: Богородицкий, Чубаров

МПК: B43L 5/02

Метки: бумаги, доске, крепления, чертежной

...плоских образцов при их демонстрации.Известно устройство для крепления бумаги на чертежной доске, содер жащее .установленные по периметру доски кронштейны и прижкчы, расположенные над лицевой поверхностью доски и связанные с источником электропитания 113. 1 ОИзвестное устройство не позволяет точно установить закрепляемый лист и не удобно в эксплуатации.Целью настоящего изобретения является повышение удобства в пользова-.15 нии,Укаэанная цель достигается тем, что устройство имеет установленные на кронштейнах соленоиды, а прижимы расположены в них и выполнены иэ 20 ферромагнитного материала.На фиг, изображено предложенное устройство На фиг. 2 - разрез по А-А. Устройство содержит установленные 25 по периметру чертежной доски 1 наД А 8...

Номер патента: 785772

Опубликовано: 07.12.1980

Авторы: Леднев, Чубаров

МПК: G01R 19/04

Метки: высших, огибающей, порядков, производными, процесса, экстремума

...его с огибающей, находят разность между постоянной величиной увеличения или уменьшения и переменной величиной уменьшения785772, или увеличения компенсирующего напряжения, причем положение экстремума фиксируют, когда эта разность становится Отрицательной,На фиг,1, 2 и 3 изображены эпюрынапряжений, поясняющие определениеэкстремума предложенным способом иапримере выявления максимума амплитудй напряжения импульсной последовательности.Характер изменения огибающей амплитуды импульсов описывается зависимостью О=УО (см,фиг,1) . Поискэкстремума начинается с определенияамплитуды импульсов в начальнойточке 9 путем уменьшения компен-сирующего напряжения О от максимального значениядоравенства с амплитудой импульсов(см, фиг.2). Затем полученное...

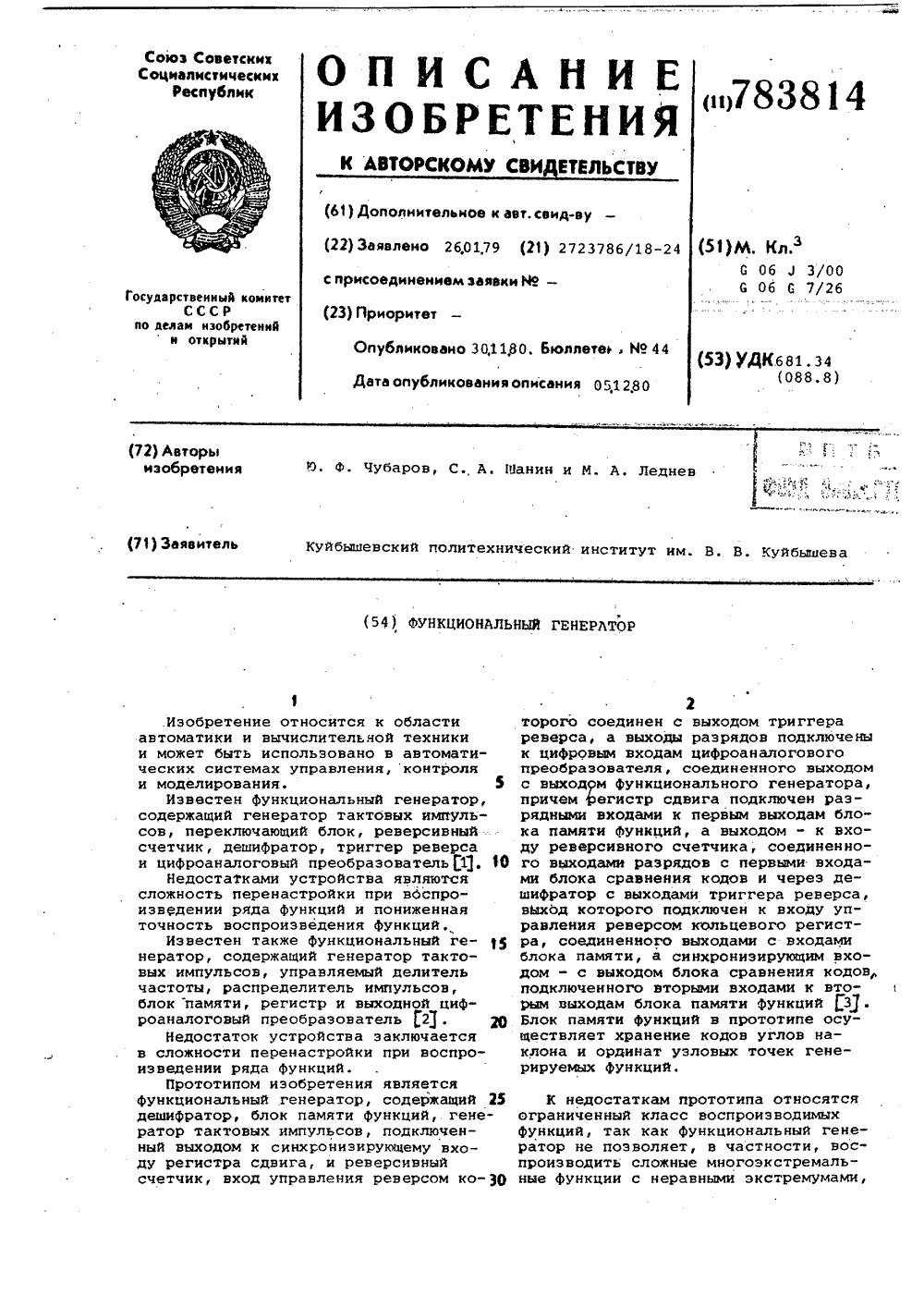

Номер патента: 783814

Опубликовано: 30.11.1980

Авторы: Леднев, Чубаров, Шанин

МПК: G06J 3/00

Метки: генератор, функциональный

...соединенного выходами с входами разрядов реверсивного счетчика 11, Выходы разрядов счетчика 2 подключены к входам дешифратора 1. Каждый 1-й (16(гп, где в - число выходов дешифратора 1) элемент И )-й (1) п, где и - число выходов блока 13 памяти функций) группы 3 элементов И соединен первым входом с -м выходом дешифратора, а вторым входом - с )-м выходом блока 13 памяти функций. Выходы всех элементов групп 3 элементов И соединены с входами соответствующих элементов ИЛИ 4 Выходы элементов ИЛИ 4 подключены соответственно к управляющим входам распределителя 5, входу триггера б реверса, управляющему входу инвертора 7 и через дифференцирующие цепочки 8 к входам разрядов регистра 9 сдвига.Реализуемые генератором функциональные зависимости...

Номер патента: 781714

Опубликовано: 23.11.1980

Авторы: Гурьев, Леднев, Токарева, Чубаров, Шабанов

МПК: G01R 29/06

Метки: амплитудной, глубины, модуляции

...измерение наименьшего значения огибающей О, амплитудтц ино-модулированного сигнала, его наибольшего значения Ок, х и вычислениекоэффициента модуляции согласно выражению)пах а 1 пМОщдх+Опп Измерение глубины модуляции синусоидального сигнала и глубины модуляции последовательности видеоимпульсов производится аналогично .Рассмотрим работу устройства на примере измерения глубины амплитудно- .импульсной модуляции .Входной амплитудно-модулированный сигнал х(с) (фиг .2 а) подается на вход компаратора 1 напряжений, при помощи которого входные импульсы сравниваются по амплитуде с постоянным напряжением О источника 2 эталонного напряжения. На выходе компаратора появляется импульс только в том случае, если амплитуда входного импульса...

Номер патента: 781471

Опубликовано: 23.11.1980

Авторы: Павлов, Хвостов, Чубаров

МПК: F16K 1/22

Метки: затвор, поворотный

...угловых положениях кольцевых опор.Ось симметрии сферических отверстий кольцевых опор 7 смещена относительно оси симметрии их наружной цилиндрической поверхности.Обе кольцевые опоры 7 размещены в корпусе 1 с возможностью углового поворота в нем в момент сборки и наладки поворотного затвора.Устройство работает следующим образом. ф Наладка затвора осуществляется 1 О "угловым поворотом кольцевых опор 7 в корпусе 1 при снятых крышках 10. Смещение. осейвтулок 6 и полуосей 3 и 4 посредством поворота эксцентричной поверхности кольце вых опор 7 позволяет менять месторасположение уплотнительной поверхности диска 5 на поверхности уплотнительного элемента 2 по мере износа этой поверхности. 20Полное закрытие затвора осуществляется. поворотом...

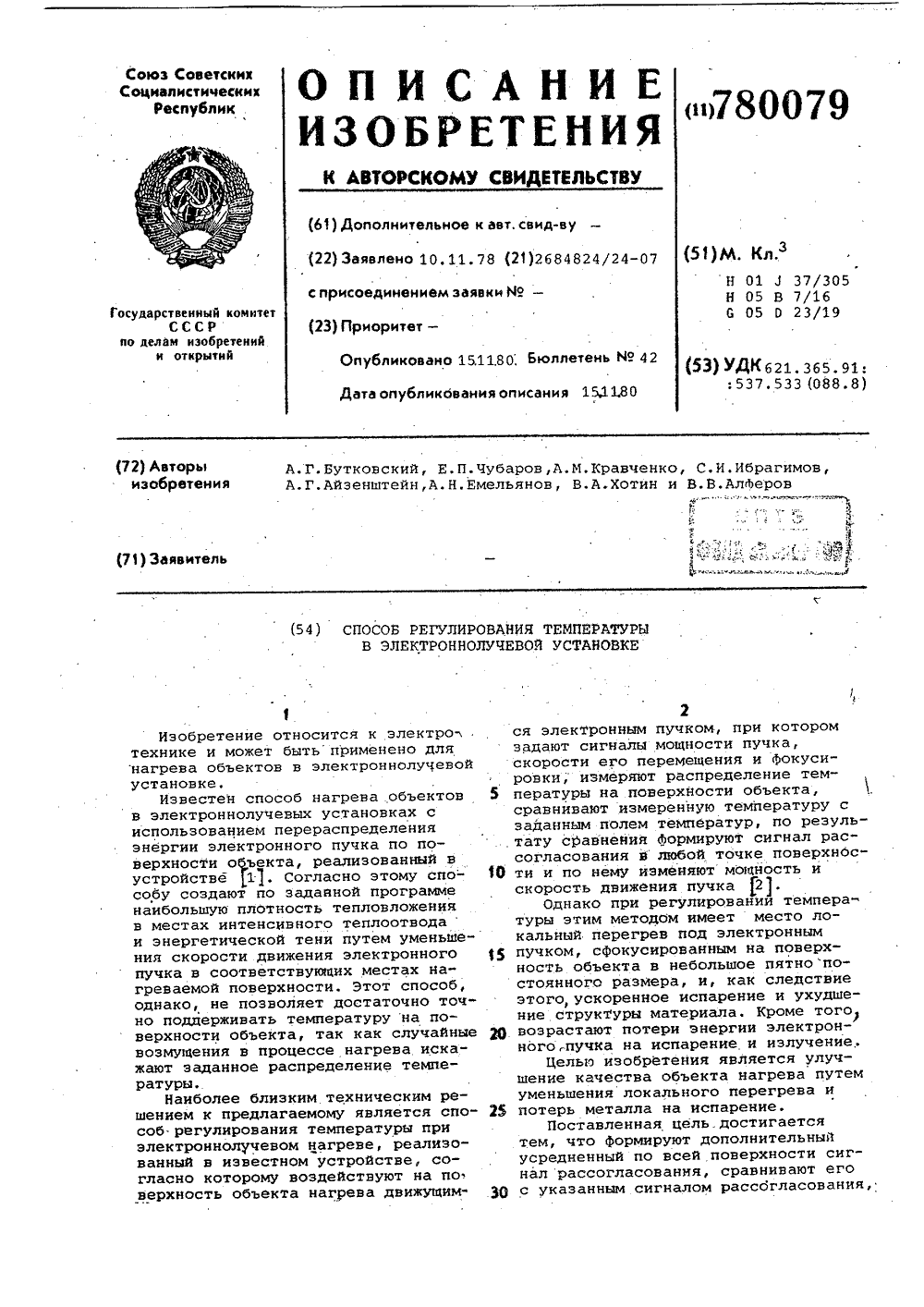

Номер патента: 780079

Опубликовано: 15.11.1980

Авторы: Айзенштейн, Алферов, Бутковский, Емельянов, Ибрагимов, Кравченко, Хотин, Чубаров

МПК: H01J 37/305

Метки: температуры, установке, электронно-лучевой

...усредненный сигнал О(Фиг.1 в) рассогласования сравнивают с сигналом рассогласования и получают разностный сигнал аО (х) (Фиг.1 г) пропорционально которому Формируют сигнал Ф(х) (фиг,1 д) коррекции Фокусировкй электронного пучка, Получаемый сигнал коррекции Фокусировки алгебраически складывают с заданным сигналом У(х) (Фиг.1 е) Фокусировки электронного пучка и по результирующему суммарному сигналу Ф(х) (Фиг.1 ж) управляют Фокусировкой электронного пучка,Алгоритм изменения параметров заданного сигнала Фокусировки электронного пучка предварительно рассчитывают на ЭВМ. Основной, исходной,предпосылкой для расчета являетсяминимизация (при неизменной мОщноср ти электронного пучка) плотности .мощности тепловложения в пятне энергетического...

Номер патента: 776784

Опубликовано: 07.11.1980

Авторы: Бейлин, Чубаров

МПК: B23B 33/00

Метки: патрон, поводковый

...выточках размещены пружины 8, а для ограничения осевого перемещения служитприсоединенное к корпусу 1 ограничительное кольцо 9, На центре 2 посредством двух полуколец 10 жестко закреплена крестовина 11 с возможностью осевого перемещения вместе с центром 2 по направляющим, например шлицевым, поверхностям корпуса,1, благодаря наличию в ней ответных направляющих поверхностей, удерживающих крестовину 11 от проворота (вращения). На крестовине И выполнены пазы, в которых на осях 12, концами запрессован- ных в эксцентричные отверстия втулок 13, размещены зажииные кулачки, представляющие .собой двуплечие рычаги 14 с запрессованными в них прижимными элементат 1 и Ж Для поворота-втулок 13 в требуемое положение в торцовой части последних/Корректор...

Номер патента: 775057

Опубликовано: 30.10.1980

Авторы: Куницын, Купфер, Лаптев, Чубаров

МПК: C03B 29/00

Метки: огневой, полировки, стеклоизделий

...их поверхность пламенем газовой горелки, во время обработки пламенем горелки в поверхностном слое стекло- изделия создают упругие колебания с частотой 100-20 кГц и интенсивностью 0,8-3 Вт/смПри осуществлении способа, стеклоизделия,установленные и вращающиеся в турникетах конвейера, поступают в теплозвукойзолированную камеру с акустическим полем(например, созданным электродинамическим вибратором или У.З.сиреной),где и обрабатываются гаЗовой горелкой известным способом.775057 Составитель Н. ИльиныхРедаКтор Т. Никольокая ТехредН. Бабурка Корректор Н Григорук Заказ Тираж 528 Подписное ВНИИПИ 1 осударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП Патент , г, Ужгород, ул. Проектная,4...

Номер патента: 773358

Опубликовано: 23.10.1980

Авторы: Павлов, Чубаров, Чупрунов

МПК: F16K 3/16

Метки: задвижка

...изображена задвижка, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Задвижка состоит из корпуса 1, в полости которого установлен шибер, образованный двумя раздвигаемыми дисками 2, рабочие торцы которых снабжены уплотнительными поверхностями, а нерабочие торцы дисков - входящими в полость за 2пирающего устройства 3 поршнями 4 (выполненными либо за одно целое с дисками, либо съемными), содержащими пазы, в которых имеются пружинящие элементы 5 и канавки, в которых размещены уплотнительные кольца 6.В нижнем патрубке запирающего устройства 3 размещен упор 7, место соединения которого с патрубком герметизировано прокладкой 8. 1 о В верхнем патрубке запирающего устройства 3 находится плунжер 9 с уплотнительным кольцом 10. В замкнутой полости 3...

Номер патента: 773203

Опубликовано: 23.10.1980

Авторы: Чубаров, Чуносов

МПК: E02D 17/14

Метки: бур, ковшовый

...бур работаст следукиццм образом.Перед опусканием бура в скважину резервуар 6 через заливную горловину 7 заполняют жидкостью, например водой, после чего в него через редуктор 9 подают сжатый воздух. В процессе бурения срезаемдя ножами стружка грунта перемещаетсяо передним граням ножей 4 ц, упираясь в клапан 11, открывает его. Под давлением сжатого воздуха жидкость из резервуара поступает в трубопроводы 10 и через отверстия 5 выходит на передние грани ножей. При этом происходит смдчцвдние кдк передних граней ножей так и движуцейся цо нцмчить устройства позволяет полуский эффект за счет снижерименение экономиче стружки разрушенного грунта. Это приводит к снижению энергоемкости за счет уменьшения сопротивления движению разрушенного грунта...

Номер патента: 767069

Опубликовано: 30.09.1980

Авторы: Герасева, Калабухова, Туманов, Чубаров

МПК: C04B 35/106, C04B 35/109, C04B 35/486 ...

Метки: огнеупоров, шихта

...что шихта для изготовления огнФЧпоров, включающая окись циркония, 30 2стабилизированную окисью неодима, и окись алюминия дополнительно содержит окись лития при следующем соотношении указанных компонентов,вес,ЪОкись циркония 32-34 Окись неодима 6-8 Окись алюминия 48-50 Окись лития 8-14,Синтез материала производят следующим образом. ЕгОостабилизируют добавкой 24-26 вес.Ъ йдОо при 1700, 1750 оС. Полученный порошок кубического твердого раствора 1 гО-йд О увлажняют зтиловым спиртом и переме- шивают с 50 вес.В А 1 Ов течение 48 ч. Затем смесь брикетируют, подсушивают при 200 вС, плавят в молибденовом тигле при 1950 оС. Плавленные слитки измельчают в барабане иэ карбида вольфрама, затем к полученной шихте добавляют 8-14 вес.% окиси лития....

Номер патента: 766007

Опубликовано: 23.09.1980

Авторы: Гурьев, Мелентьев, Чубаров

МПК: H03K 13/20

...оба счетчика (Фиг. 26). Вмомент окончания уравновешивания:20 хОп = О к (Фиг. 26) и во втоРойсчетчик 9 запишется код, пропорциональный разности компенсациоыныхнапряженийуустановившихся на выходепреобразователя кода в напряжение б(фиг; 2 а) .При измерении переменного напряжения производится уравновешивание втечение только одного или несколькихполупериодов измеряемого напряжения(фиг. 3). формула изобретения Устройство для измерения напряжения, содержащее последовательно соединенные первый элемент И, первый счетчик импульсов, преобразователь кода в напряжение и масштабный преобразователь, ко второму йходу которого подключен первый выход блока управления, второй и третий выходы которого подключены соответственно к первым входам первого и...

Номер патента: 765129

Опубликовано: 23.09.1980

Авторы: Богородицкий, Лебедев, Чубаров

МПК: B65D 51/10

Метки: емкости, затвор

...из материала, удельный вес которого меньше веса жидкости, вытесненной шаром. По поверхности шара укреплены ферромагнитные вставки 6.Устройство работает следующим образом.В положении затвора сливным отверстием вверх под действием магнита 3 (фиг. 1) шар поджат к торцовой части отверстия. При повороте затвора сливным отверстием вниз шар 5 под действием выталкивающих со стороны жидкости сил всплывает, преодолевая усилие магнитных сил и открывая сливное отверстие. При повороте емкости с затвором сливным отверстием вверх жидкость под действием силы тяжести возвращается в емкость, а шар 5 под воздействием сил притяжения магнита 3 и вставок 6 перекрывает отверстие 2, тем самым герметизируя емкость. При этом вкладыш 4 не позволяет шару 5 выйти...

Номер патента: 763899

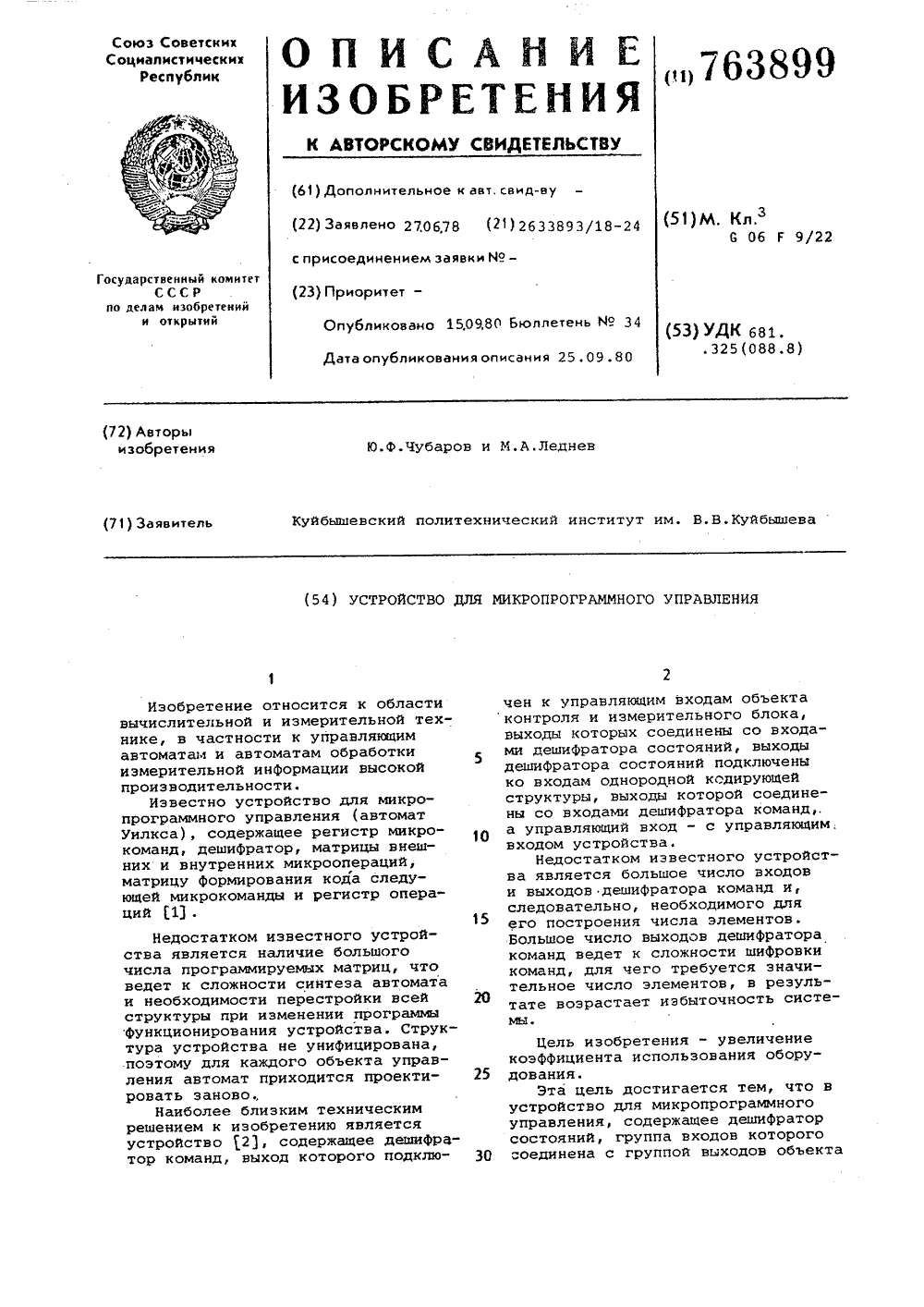

Опубликовано: 15.09.1980

Авторы: Леднев, Чубаров

МПК: G06F 9/22

Метки: микропрограммного

...устройства. Этим задается величина слагаемого А на перэом входе сумматора б и номер ячейки однородной кодирующей структуры, которая включается при исполнении микропрограммы. Затем для отдельно взятой микропрограммы по гри-. фу переходов находится необходимое цозце 9 стэие У которое подают с эыда сумматора б йа входы объекта равления 1 для того,.чтобы перевести его из внутреннего состояния Ц, .в котором он находится э данный момент времени, в состояние 0, требуемое для результативного выполнения алгоритма. Второе слагаемое В на входе сумматора б определяется из соотношения В=У-А. Разряди числа В в двоичном коде, имеющие единичное 5 О 15 20 25 ЗО 35 40 45 50 55 значение, соответствуют номерам раз.рядов ячейки однородной...

Номер патента: 751740

Опубликовано: 30.07.1980

Авторы: Бережецкий, Боград, Зальцведель, Князев, Лившиц, Марьяскин, Некрасовский, Рябовол, Тимошенко, Тунин, Чубаров

МПК: B65G 43/04

Метки: защиты, конвейера, ленточного, перегрузок, шахтного

...схемы устройства Нахо,дятся г исходном состоянии, С началом ра- блтЫ КОИВСЙСрл СППЗЛЫ ЛтсИКОВ 1 И 8 ЧС- рсз соотв тствую,ис формирсзатсли импульсов 2 и 9 поступают на вхочы сотгвстствуюпих логических элемситов И ) ц О. Логичсскии гсСцт 11 с);лпсрт ПО хо. с 5 зд 1 Оъ с 1 ря)1 ым Выхо,Ом тр 1 ГР)я 1 е), Имулье.". Ьрсмязддасощсго блокд 4 через логические элементы И 15 и ИЛИ 4 цосттпают в сцстчик 5, который начицдст отсчитызять .:Ос)я р 23 ГОня конВссря. Врсмя 32- чд;ощий блок 14 гсисрируст импульсы, ллительцост которых опредслсцз для данцой НОМцпс 1 Л 1 ЦО: СКОРОСТИ ЛСИТЫ КОНЗЕЙСРЯ.О".ЦН ИЗ ЦОЛПоРЦО.Ов ИМПУЛЬСОВ С ПР 5 МОО вь хола грсмязз:д;ощсго блока 14 открывает лоп Сский элсмсит И 10 и разр: шаст зяиись импульсов лепты в счстцик 1....

Номер патента: 750758

Опубликовано: 23.07.1980

Авторы: Беляк, Кормановский, Рытиков, Чубаров

МПК: H04R 1/44

Метки: гидрофон

...электростатического возбудителя калибровочного сигнала на дополнительный электрод подается одновремен. но переменное напряжение О необходимой частоты и постоянное напряжение Е. фМгновенное напряжение Оь, приложенное кэлектроду равно сумме напряжений О == Е + Ощ впмт,Между дополнительным электродом и метал.лизированной внутренней поверхностью чувствительного пьезокерамического элемента возникает равномерно распределенная электростатическая сила притяжения. На статическую частьэтой силы пъезокерамика гидрофона не реаги 10 рует, а на переменную часть - вырабатываетсянапряжение реакции, соответствующее реакциипьезокерамики на переменное акустическоедавление водной среды,При Е ) ОРП ( = 30 - 50) рабочая форЕ15мула для калибровки и...

Номер патента: 749954

Опубликовано: 23.07.1980

Авторы: Торицын, Чубаров

МПК: D03C 1/10

Метки: каретка, ремизоподъемная, станка, ткацкого

...зазор между частями вкладыша 5 и 5", при этом часть вкладыша 5 контактирует с валом своим скругленным участком. Сигнал подается с опережением совмещения части вкладыша 5" с пазом шатуна 6, тем самым эксцентрик 2 подготавливается к расцеплению с ведущим валом 1 и сцепленик с шатуном 6 (см. фиг. 2). При совмещении части вкладыша 5" с пазом 7 шатуна 6 под действием пружины 10 и усилия со стороны ведущего вала 1 происходит плавное расцепленне части вкладыша 5 с ведущим валом 1 и сцепление части вкладыша 5 ф с шатуном 6 без участия механизма управления.Если выстой ремизки длится несколькопрокидок утка, то механизм управления удерживает вкладыш 5 в сцеплении с шатуном 6, не допуская сцепления с ведущим валом 1.Блокировка расцепления части...

Номер патента: 748849

Опубликовано: 15.07.1980

Авторы: Дмитриев, Чубаров

МПК: H03K 5/20

Метки: сравнивающее

...поступать положи 55 бО б 5 Если компенсация амплитуды Ц не успела произойти за время полупериода колебаний Ок, то она продолжается в течение второго, третьего и т.д. периодов вплоть до полной компенсации. Измеряются и одиночные импульсы, но в этом случае нужно выбирать частоту генератора 11 так, чтобы компенсация произошла в течение длительности прямоугольного импульса, и если импульс сложной формы,то за время нарастания его от нуля до максимума.Для автоматизации включения ключей 10 и 19 в момент измерения использована связь инверсивтельные импульсы, что вызывает дискретное увеличение к и уменьшение полосы пропускания а Г(характеристики Б, В , п на Фиг, 2),Когда ОК = О, полоса пропускания ЬГ=О, колебания на контуре вторично срываются и...

Номер патента: 742294

Опубликовано: 25.06.1980

Авторы: Александров, Волянский, Крупенников, Перцев, Цимблер, Чубаров

МПК: B65G 51/06

Метки: контейнерных, монтажа, пневмовозы, пневмотранспортных, уплотнений, установок, щеточных

...его внешней поверхности.ВелИчина эксцентриситета выбирается равной величине проседания корпуса 2 пневмовоза на амортизаторах относительно5колес. На хомуте 1 закреплена штанга 5,которая для перестройки на различныетипоразмеры трубопроводов может бытьвыполнена раздвижной по длине. На штанге5 жестко закреплен ограничитель 6 пере- щмещения щеток в радиальном направлении,выполненный в форме дуги окружноститранспортного трубопровода. Пневмовозрасполагается на опоре 7,Присдособление используется следующим образом. Перед началом монтажа корпус 2 пневмовоза или пневмовоэ в сбореустанавливают на опоры 7. На корпусе 2,пневмовоза устанавливают хомут 1 соштангой 5 и вставками 3 и 4, Благодаря щопоследним ось вращения хомута смещаетсявверх...

Номер патента: 740253

Опубликовано: 15.06.1980

Авторы: Гулин, Дмитриев, Лагойский, Чубаров

МПК: A61N 1/36

Метки: электростимуляции

...одном из двух режимов: в режиме стимуляции (на электроды 7 и 8 поступают импульсы) или в режиме молчания(импульсы на электроды не поступают).Режим стимуляции соответствует случаю, ко да кишечное содержимое доходит до области расположения катушки 10индуктивности и пластины 11, а режиммолчания - когда кишечное содержимоеотсутствует,При отсутствии кишечного содержимого в области расположения катушки10 и пластины 11 стенки анальногоканала прямой кишки 12 смыкаются, иметаллическая пластина 11 приближается к катушке 10. При этом колебательный контур расстраивается относительно частоты заполнения радиоимпульсов,добротность его уменьшается, и амплитуда радиоимпульсов на базе тоанзистора 9 становится ниже уровня его отпирания и на выходе...

Номер патента: 739143

Опубликовано: 05.06.1980

Авторы: Торицын, Чубаров

МПК: D03C 1/00

Метки: каретка, ремизоподъемная, станка, ткацкого

...иглы 55, закрепленные маятниковым подвесом на оси 59, образуют с тя.гами 57 кулисньй механизм.Пружина 60 прижимает трехплечий рычаг 58к упору 61,Усилие пружины 62 осуществляет контактсчитывающих игл 54 с программоносителем 63на барабанчике 64.Набор суммирующих механизмов установлен на осях 65, 66.Ось 59 закреплена на рычагах с роликами 67.Привод средства управления суммирующимимеханизмами состоит из кулачков 68, 69 рычагов с роликами 67, 70 и пружин 71, 72,Ремизоподъемная каретка работает следу.ющим образом.Колесо внешнего зацепления 6 получаетпривод от главного вала ткацкого станка,При остановленном коронном зубчатом ко.лесе внутреннего зацепления 7 фиксатором 3врагцается водило 1, которое через зубчатуюпередачу 8, 41 и эксцентрик...

Номер патента: 738718

Опубликовано: 05.06.1980

Авторы: Богородицкий, Чубаров

МПК: B21D 28/16

Метки: вырезки, чистовой

...сжатия, предотвращает скол на поверхности раздела материала, Одновременное угловое смещение пуансона 4 и выталкивателя 3 вокруг своих осей в одном направлении, но с различной скоростью, способствует сдвигу металла под разными углами к образующей поверхности отверстия, что приводит к винтообразному расположению волокон7387 формула изобретения 3на обработанной поверхности и, следователь но, повышает износостойкость и контактную прочность обработанной поверхности.В лаборатории технологии машиностроения Северо-Западного заочного политехнического института были проведены сопостави тельные испытания способа чистовой вырезки отверстий по авт. св.469517 и способа чистовой вырезки отверстий с одновременным поворотбм пуансона й выталкивателя...

Номер патента: 737877

Опубликовано: 30.05.1980

Авторы: Чубаров, Шабанов

МПК: G01R 27/28

Метки: контуров, резонансных, собственной, частоты

...дпя формирования управляющего подстройкой сигнала.Наиболее близким техническим решьнием к предложенному является способопределения средней частоты попосы пропускания резонансных контуров, реализуемый в измерителе средней частоты псь.лосы пропускания избирательных устройств 2 1,Способ заключается в спедуюшем.Исследуемый контур питают напряжением переменной частоты, из сигнала,присутствовавшего на выходе контура,одновременно формируют синфазиую частоте питающего напряжения импульснуюпоследовательность и видеоимпупьс, форма которого соответствует форме амплитудно-частотной характеристики (АЧХ)контура, усиленный видеоимпульс подаютна один из входов спусковой схемы, которая формирует прямоугольный импульсдпитепьностью,...

Номер патента: 730581

Опубликовано: 30.04.1980

Авторы: Богородицкий, Егоров, Лебедев, Чубаров

МПК: B29C 5/00

Метки: литьевая, полимеров, форма

...то же в виде товарного знака, на фиг, 5 - то же ввиде звезды.Литьевая форма содержит литниковую плиту 1 с центральным а.и разводящими в литниковыми каналами, матрицу2 с формующими полостями с, размещенную на основании 3,Разводящие литниковые каналы ввыполняют в форме изобразительныхизделий, используемых для широкогопотребления,Литьевая форма работает следующимобразом,Через центральный и разводящиеканалы расплав полимера поступает вформукцие полости матрицы. Послесоответствующей выдержки формы раскрывают, извлекают изделия, отделяяих от литниковой системы, т.е, отизобразительных элементов, которые,в свою очередь, отделяют от центрального литника,Технико-экономический эффект отиспользования данной формы выражается в повышении коэффициента...

Номер патента: 725784

Опубликовано: 05.04.1980

Авторы: Чубаров, Шарапов

МПК: B22C 13/08

Метки: оболочковых, полуформ, стержней

...только в момент нахождения механизма 14 в рабочем положении,Поворотный барабан 3 изолирован с наружной стороны охватывающим его теплозащитным экраном 29, укрепленном на стойках 30. Устройство 31 выполнено в видежестко смонтированной на теплозащитномэкране 29 плиты со скОсами, воздействующими при повороте барабана 3 в очереднуюпозицию на скосы подпружиненных толкателей 32, размещенных в подмодельных плитах 4 с моделями 25.Установка для изготовления литейныхоболочковых полуформ и стержней работаетследующим образом.До начала процесса формирования и спекания оболочковых полуформ все подмодельные плиты 4 с укрепленными на них моделями 25 прогревают до требуемой температуры, которая определяется термостатами(на чертежах не...

Номер патента: 718340

Опубликовано: 29.02.1980

Авторы: Александров, Волянский, Крупенников, Перцев, Цимблер, Чубаров

МПК: B65G 51/44

Метки: датчик, контейнеров, пневмотранспортных, прохождения, трубопроводных, установках

...Поставленная цель достигается тем, чтоузел крепления магнита содержит стойку, установленную на втулке, надетой на корпус подвижного контейнера, поворотной относительно последнего, причем втулка выполнена с прорезью в плоскости, перпендикулярной ее продольной оси, и шарнирно подвешенный на втулке противовес с упорами, концы которых расположены в прорези втулки с возможностью их взаимодей- О ствия с корпусом подвижного контейнера.Ф 718340 Рцз 1 На фиг. 1 изображен предлагаемый датчик, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Датчик состоит из магнита 1, установленного на первом в составе контейнере или на пневмовозе, и ответной части 2, смонтированной на трубопроводе 3.Магнит 1 смонтирован на стойке 4, закрепленной на...

Номер патента: 717742

Опубликовано: 25.02.1980

Авторы: Ваванов, Коваль, Кравцов, Сейтказиев, Чубаров

МПК: G05F 1/58

Метки: защиты, перегрузок, току

...устройствбм. Задержка щий контакт шунтирует транзисторный регулирующий элемент.На чертеже представлена принципиальная схема устройства для защиты отперегрузок по току. срабатывания защиты при включении о питания осуществляется вследствиизаряда конденсатора б через управляющую цепь регулирующего элемента ирезистора 2. Устройство содержит транзисторныйрегулирующий элемент 1, управляющейцепью подключенный к резистивномуделителю напряжения на резисторах2-3, магнитоуправляемый герметизироЭкономическая эффективность испо" льэования предложенного устройства ванный контакт 4, один вывод которожиму трайзисторного регулирующегоподключена едняя точка резистивно- Щ Количествоповрежденных элементов го делителя через конденсатор 8, об- - (в...
