Чалышев

Номер патента: 1729392

Опубликовано: 30.04.1992

Авторы: Бадло, Василенко, Вебер, Кочан, Кочанов, Монгалев, Симаков, Чалышев, Чувьюрова

МПК: A23K 1/16

Метки: гранулированный, корм, лосей

...питательных веществ,П р и м е р 2. Полуторагодовалым лосямскармливали в течение месяца(октябрь) гранулированный корм следующего состава,1729392 50 0,5 1,2 10 0,3-0,5 0,8-1,2Остальное 40 Таблица 1 Суточное поступление питательных веществ с рационом лосей на 100 кг живой массыПоказатели онт ольный Натуральн кг, в том нулирован Сухое ве в том числванным кКормовые Сырой про Переварив теин, г Сырой жи Клетчатка ое вещество,числе с граным кормомщество, кг,е с гранулироормомединицы, кгтеин, гаемый про 2,09 0 9 130,9 78,6 0,97 492,9(хлопья ивовых веток,хлопья сосновыхлапок) 20 Хлористый натрийДикальций фосфат 1,2 УксуснокислыйкалийКомбикорм(ГОСТ 9268-70) Остальное П р и м е р 3, Полуторагодовалым лосям скармливали в течение месяца...

Номер патента: 1723624

Опубликовано: 30.03.1992

Авторы: Бутаков, Гольштейн, Усунов, Чалышев

МПК: H02H 7/10, H02H 7/24

Метки: защиты, нагрузки, перенапряжения

...питания, при этом входное напряжение сначала контролируется датчиком перенапряжения, а уже затем проходит через нормально замкнутые контакты реле и элемент задержки, выполненный в виде КС-фильтра, на нагрузку.Введение новых связей по сравнению с прототипом позволяет развязать точку входного напряжения и нагрузку нормально замкнутым контактом реле и элементом задержки; не допустить перенапряжения на нагрузке во время, необходимое для срабатывания реле, вследствие последовательного соединения элемента задержки с нагрузкой; использовать в качестве порогового элемента стабилитрон, так как он защищен от входного перенапряжения импедансом обмотки реле; уменьшить время срабатывания устройства защиты, так как оно определяется только временем...

Номер патента: 1643772

Опубликовано: 23.04.1991

Авторы: Бутаков, Гольштейн, Кайков, Мальцев, Усунов, Чалышев

МПК: F02N 11/08

Метки: внутреннего, двигателя, пуска, сгорания

...Выходы первого 9 и второго 1блоков сравнения подключены к входам элемента И 8, выход которогосоединен с дополнительньпи реле 7,Вход первого блока 9 сравнения соединен с датчиком 10 частоты вращения, который соединен с входом второго блока 12 сравнения через дифференциатор 11.Способ реал иэуется.следующим об запуска двигателя включаетсявремени, Сигнал с выходани через ра.змыкающий конттельного реле 7 поступает настартера. Контакт,4 реле 3тся и стартер 2 подключается кяторной батарее 1, Происходит16437 Составитель А, Журавлеактор Т, Иванова Техред Л,Сердюкова Корректор Л.Пилипен Заказ 1458 тираж 363 В венног113035 комитета по изМосква, Ж,осуд роизводственно-издательский комбинат "Патент", г, Ужгород 0 Гагар прокрутка двигателя внутреннего...

Номер патента: 1618543

Опубликовано: 07.01.1991

Авторы: Наумов, Попов, Топчий, Чалышев

МПК: B23K 9/10

Метки: сварочного

...сварочный ток проходит по цепи; выход источника 1, блок 3 коммутации, датчик 4, сопротивление нагрузки Вн (сварочная дуга), другой выход источника 1, Ток датчика 9 сигнала начала сварки проходит по цепи: выход источника 1, датчик 9 сигнала начала сварки, замкнутые контакты переключателя 10, сопротивление нагрузки йн и другой выход источника 1. Сигнал с датчика 9 подается через переключатель 13 и транзистор 11 на пороговое устройство 6 и запускает его в работу.Одновременно с датчика 4 через усилитель 7 поступает сигнал, зависящий от значения сварочного тока, также на пороговое устройство 6. Порог срабатывания порогового устройства 6 задается путем подачи запирающего напряжения из эадатчика 5, в котором и устанавливается его величина....

Номер патента: 1541727

Опубликовано: 07.02.1990

Авторы: Бутаков, Выборных, Чалышев

МПК: H02M 3/335, H02M 7/10

Метки: защиты, перегрузки

...второго элемента И 4, а также на выходе элемента 8 памяти отсутствуют,Если в открытом состоянии транзис" торного ключа сопротивление нагрузки 7 уменьшается, то при некотором значении тока в силовой цепи транзистора б напряжение на датчике 10 тока достигает порогового значения срабатывания элемента 9 ограничения токасилового транзистора 6. Вследствиеэтого происходит шунтирование перехода база - эмиттер транзистора б, и он5 15417 переходит из насьщенного в активное состояние, Ток в нагрузке 7 прекращает расти, и дальнейшее уменьшение сопротивления нагрузки приводит лишь к перераспределению мощности, выделяемой в нагрузке 7 и на транзисторе 6, напряжение которого увеличивается, При этом через время задержки второго элемента 5 задержки на...

Номер патента: 1532223

Опубликовано: 30.12.1989

Авторы: Наумов, Чалышев

МПК: B23K 9/10

Метки: дистанционного, кабелю, сварочному, сварочным, током

...выполнено на резисторе 37. Переносной блок подачи команд 6 может быть выполнен на резисторах 38 с переключателями 39 и светодиоде 40. Автоматический переключа гель 7 входного сигнала может быть выполнен нд диоде 41 н резисторе 42. Устройство работает следующим образом. В основу его работы положен принцип подачи и приема управляющих сигналов заданной полярности в виде постоянных напряжений различных величин с последующим разделением их по каналам в соответствии с величиной и их запоминанием.11 рнчем обцее число команд равно и+1, из нпх и команд предназначено для установки нелнчины сварочного тока и одна для приод пня приемника в исходное состояние. ,1 ля передачи управляющего сигнала в переносном блоке 6 подачи команд устанавливдкт...

Номер патента: 1439724

Опубликовано: 23.11.1988

Авторы: Бутаков, Выборных, Чалышев

МПК: H02M 7/537

Метки: замыкания, защитой, короткого

...элемента 40 б задержки, другой вывод которого соединен с катодом диода 3 защиты. Вторые клеммы для подключения источников питания и управляющего напряжения, нагрузки 10 и катода второго диода 4 подсоединены к общей шине, Индексами 11 , 11, 11 обозначены нап Эряжения входного и выходного сигналов и питания соответственно.Элемент б задержки тока может быть выполнен в виде дросселя с ферромагнитным сердечником, который при заданной индуктивности обладает относительно небольшим размером, количе-, ством витков и активным сопротивлением. Устройство управления работаетследующим образом. При появлении положительного управляющего сигнала И, на входных клеммах ток через цепь: база в эмитт транзистора 1 и диод 4, нарастает быстрее, чем через...

Номер патента: 1181405

Опубликовано: 07.08.1987

Авторы: Барабаш, Чалышев

МПК: G01T 1/18, G01T 5/12

Метки: высоким, дрейфовой, камеры, напряжением, питания, электродов

...потенциала камеры; временная диаграмма 4 изменения напряжения на сигнальных проволоках камеры.Способ питания высоким напряжением электродов дрейфовой камеры заключается в следующем.Между циклами ускорителя на электроды камеры поданы постоянные напряжения: на электроды распределенного потенциала - отрицательного знака Б о, на сигнальные проволоки - положительного знака Бо . Оба напряжения выбраны из условия отсутствия перенапряжений на микроостриях, приводящих к коронному разрядуВ момент времени С (2), предшествующий началу сброса пучка 1. (а, " 50-100 мс) на потенциальные и сигнальные электроды синхронно подаются импульсные напряжения, Время здолжно быть больше времени переходных процессов в цепях питания электродов камеры, Длительность...

Номер патента: 1155148

Опубликовано: 07.08.1986

Авторы: Барабаш, Саранцев, Тимохин, Чалышев

МПК: H05H 5/00

Метки: импульсного, колец, компрессора, магнитной, питания, системы, электронно-ионных

...фиг, 1 приведена электрическаясхема устройства,Емкостные накопители 1 и 2 энергиисхем питания первой и второй ступеней компрессора подключены через тиристорные коммутаторы 3 и 4 к индуктивно связанным индуктивным нагруз кам 5 и 6 схем импульсного питанияступеней.Индуктивный дроссель 7 связи подсоединен одним концом к зажиму начала обмотки нагрузки 5 схемы питанияпервой ступени, а другим концом - кзажиму начала обмотки нагрузки 6 схемы питания второй ступени. В этомслучае компенсация наводки в схемепитания первой ступени осуществляется частью рабочего тока от тока схемы питания второй ступени компрессора.Ограничительный дроссель 8 выполняет вспомогательную функцию. Егонеобходимо включать для ограниченияутечки тока компенсации...

Номер патента: 869716

Опубликовано: 07.10.1981

Авторы: Алт, Косырев, Минеев, Хлебников, Чалышев

МПК: A01K 5/02

Метки: кормов, раздачи

...10 и 11, метки 12 воздействуют на чувствительные элементы датчиков 6 и 7. Сигналы с датчиков 6 и 7 поступают на формирователи импульсов 13 и 14, на выходе которых они имеют форму коротких импульсов (фиг. 2 а, б, соответственно). Число импупьсов соответствует числу меток, прошедших около датчика меток.Промежуток времени между соседними импульсами с Формирователя 13 определяет цикл работы блока 4 контроля проскальзывания ленты (фиг.2 а). Так как число меток 12 на диске 10 меньше в 100 раз, чем на дис ке 11, и проскальзывание отсутствует, в промежутке между двумя импульсами с формирователя 13 укладывается 100 импульсов с Формирователя 14 (фиг. 2, а, б первый цикл). Импульс с формирователя 13 считывает состояние триггера 18 ("Оф...

Номер патента: 839915

Опубликовано: 23.06.1981

Авторы: Алт, Косырев, Минеев, Хлебников, Чалышев

МПК: B65G 43/04

Метки: ленты, проскаль-зывания, транспортера

...соединенные блок 7 задержки, счет чик 8, дешифратор 9, логический10 и исполнительный 11 блоки, а также блок 12 индикации, подключенный к одному иэ .выходав дешифратора 9, и умножитель 13 частоты, .подключенный между выходом Формирователя 6 импульсов и другим входом. счетчи ка 8. Выходы датчиков 3 и 4 меток, подключены, соответственно, к входам формирователей 5 и 6 импульсов.Выход формирователя 5 импульсов соединен с входами блока 7 задержки, 15 логического блока 10 и дешифратора 9, Диск 1 имеет в 10 раз меньше зубцов, чем диск 2, и насажен на вал приводного барабана, Зубцы расположены равномерно по окружности дисков.Диск 2 насажен на вал обводногоролика, соприкасающегося с внутренней поверхностью ленты транспортера, причем...

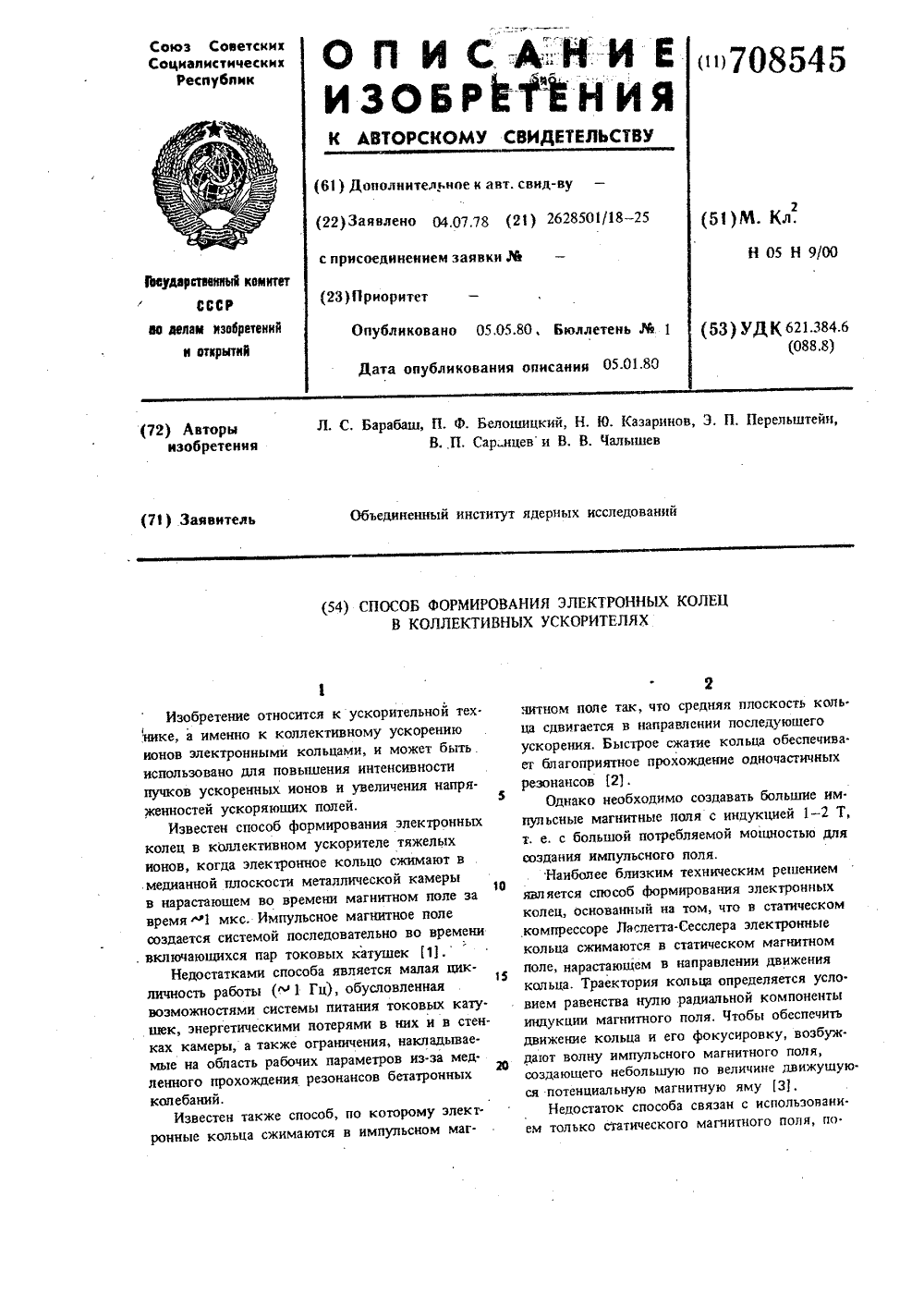

Номер патента: 708545

Опубликовано: 05.01.1980

Авторы: Барабаш, Белошицкий, Казаринов, Перельштейн, Саранцев, Чалышев

МПК: H05H 9/00

Метки: колец, коллективных, ускорителях, формирования, электронных

...вдоль замедляющей линии 2.Линия представляет собой спираль с уменьшающимся в направлении движения кольца диаметром витков, каждый из которых шунтированконденсатором, соединенным с металлическойкамерой 3. Нарастающее в том же направлесТнии статическое магнитное поле В 7 создаетсяс помощью соленоида 4, расположенного снаружи камеры. 35На фиг. 2 - Е - направление распространения волны; Ч - ее фазовая скорость. Вместе нахождения кольца радиальная компонента индукции импульсного поля компенсируетсоответствующую компоненту статического 40СТнарастающего поля - В .В результате движе.ния магнитной волны кольцо продвигается вбольшое статическое поле и сжимается. Условие продвижения кольца бегущей волны есть) О.В известном способе кольцо...

Номер патента: 679877

Опубликовано: 15.08.1979

Авторы: Кондратьев, Минаев, Панова, Призенцов, Ройк, Чалышев

МПК: G01P 3/48

Метки: вращения, частоты

...устройства для измерения частоты вращения;на фиг. 2 - временные диаграммы работы устройства.Устройство для контроля частотывращения состоит из последовательносоединенных частотного датчика 1, усилителя,ограничителя 2, второго триггера 3, второго элемента совпадения 4, первого элемента совпадения5, первого триггера б, стабилизатораамплитуды 7 и осредняющего блока 8, а также кварцевого генератора 9 и счетчика 10. Выход кварцевого генератора 9 подключен к другому входу второго элемента совпадения 4, выход которого также соединен со вторым входом первого триггера б, исчетным входом счетчика 10, выход которого подключен ко второму входу первого элемента совпадения 5, а сбросовый вход - к выходу первого элемента совпадения 5.другой вход...

Номер патента: 477685

Опубликовано: 25.07.1975

Автор: Чалышев

МПК: A01B 79/00

Метки: бедных, грунтов, повышения, почв, продуктивности, средство

...почв и грунто Известен способ увеличения продуктивности бедных почв и грунтов, путем внесения ряда минеральных и органических удобрений. Компоненты, входящие в состав слож ных удобрений, характеризуются высокой себестоимостью и требуют специальных способов приготовления.Цель изобретения - расширение сырьевой базы и эффективности обогащения непродуктивных почв и снижение себестоимости процесса повышения их плодородия.Сущность предлагаемого способа заключается в извлечении ископаемых (реликтовых) почв и нанесения их в виде слоя требуемой толщины на поверхность почв, нуждающихся в обогащении элементами минерального питания. Ископаемые почвы, характеризующиеся наличием большого ко 1 личества минеральных элементов, микроэлементов и...
