Белов

Номер патента: 1573327

Опубликовано: 23.06.1990

Авторы: Белов, Великанов, Иванов

МПК: F28D 15/02

Метки: теплопередающее

...установленными параллельно оси корпуса 1Эти .трубки образуют внутри корпуса1 зону 6 отвода тепла, Пространствомежду корпусом 1 и трубками 4 и 5 2 Очастично заполнено жидким теплоносителем и разделено по высоте на секции7 посредством поперечных перегородок8, а каждая секция разделена на двечасти продольными перемычками 9, соединяющими трубки 4 и 5 между собойи с корпусом 1, причем зона 2 подводатепла расположена в одной из частей,а стенка корпуса 1 в другой части секций 7 покрыта снаружи теплоизоляцией 3 О10, Перегородки 8 размещены с зазорами 11 и 12 соответственно относительнокорпуса 1 и продольных перемычек 9,которые на периферии могут быть отогнуты в сторону, противоположную зоне 352 подвода тепла (фиг.2).Устройство работает...

Номер патента: 1572758

Опубликовано: 23.06.1990

Авторы: Белов, Хащенко

МПК: B23B 27/16

Метки: резец, сборный

...комитет113035, Москва,Подписноео изобретениям и открытиям при ГКНТ ССС35, Раушская наб., д. 4/5 роизводственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 Изобретение относится к обработкеметаллов резанием, а конкретно к конструкциям сборных резцов.Цель изобретения - расширение технопогических возможностей путем установки в резце различных по Форме режущих пластин,На фиг.1 изображен сборный резец,вид сбоку; на Фиг.2 - то же, видсверху,Сборный резец содержит державку 1,режущую пластину 2, закрепленную при.хватом 3 и болтом 4. Режущая пластина 2 базируется в гнезде державки 1,образованном верхней плоскостью 5де 1 жавки и тремя сферическими головками 6 упорных элементов 7, выполненныХ в виде резьбовых штифтов и...

Номер патента: 1572706

Опубликовано: 23.06.1990

Авторы: Белов, Ганзбург, Лысов, Саламатов, Шуб

МПК: B04C 5/04

Метки: циклон

...- расстояние от оси вращения до частицы), которая зависит от д, т. е. при намораживании на частицу слоя льда растут ее диаметр и, следовательно, эффективность отделения твердых частиц из газового потока. Газовый поток через тангенциальный патрубок 2 входит в циклон, закручивается, укрупненные частицы отбрасываются центробежной силой на периферию циклона и ссыпаются по стенкам к выходному штуцеру 4. Газ отводится через выхлопную трубу 3.Так как содержание влаги в газовом потоке может быть малым или вообще отсутствовать, через дополнительное кольцевое сопло 6 в зону среза основного сопла при помощи газового потока впрыскивается в мелкодисперсном состоянии вода, которая и намораживается на твердые частицы. Воду через патрубок 8 подают в...

Номер патента: 1571565

Опубликовано: 15.06.1990

Автор: Белов

МПК: G05F 1/573

Метки: защитой, импульсный, перегрузок, постоянного, стабилизатор

...напряжению наактивном сопротивлении первичнойобмотки 4 минус падение напряженияна вторичной обмотке 5. Укаэанноенапряжение пропорционально току,протекающему через дроссель 3, т.е.току нагрузки,Ток через вторичную обмотку 5дросселя 3 задается величиной выходного напряжения источника 10 опорного напряжения и выбирается такимобразом, чтобы падение напряженияна вторйчной обмотке 5 было равнымпадению напряжения на первичной обмотке 4 для максимального тока нагрузки,При номинальном токе нагрузки падение напряжения на вторичной обмотке 5 превышает падение напряжения напервичной обмотке 4 и пороговый узелнаходится в отключенном состоянии,При достижении током нагрузки мак1571565 бто для момента срабатывания справед- ливо симального значения...

Номер патента: 1571198

Опубликовано: 15.06.1990

Автор: Белов

МПК: E21B 10/64

Метки: коронкой, снаряд, съемной

...7 имеет отверстие 26 для промывочной жидкости. Количество шариков 9, пазов 13, 15, 17, 19, шпонок 10 и 11 может быть любым и определяется величинами передаваемых усилий. Вместо шариков 9 с замком 15 20 25 30 35 40 45 50 55 сом 7 через шпонку 11 и выхода шариков из пазов 13 конус 7 поднимается и освобождает опорный конус 18, что приводит к сжатию лепестков 30. Это обеспечивает возможность перемещения керноприемника 4 внутри бурильных труб. 4 ил. 8 может быть использован рычажный механизм, Для обеспечения быстрой смены разрезных пружинящих гильз 5 с режущими элементами 6 шпонка 10 имеет резьбу 27 и шлиц 28, Для обеспечения большой площади контакта разрезной пружинящей гильзы 5 с корпусом 1 корпус с башмаком 2 имеет пазы 29, копирующие...

Номер патента: 1570942

Опубликовано: 15.06.1990

Авторы: Агафонов, Белов, Синицын, Шустов

МПК: B65B 1/10, B65D 88/54

Метки: дозатора, емкостям, мерным, подачи, сыпучих

...подъем а винтовой ленты шнека противоположен углу наклона р лопаток 8 и направлению перемещения материала. Устройство содержит также механизм 9 привода.Устройство для подачи сыпучих материалов к мерным емкостям дозатора работает следующим образом.При заполнении бункера 1 сыпучими и склонными к слипанию материалами механизм 9 привода приводит шнек-рыхлитель 7 во вращение с постоянной угловой скоростью в направлении, противоположном углу а подъема винтовой ленты шнека-рыхлителя 7, Материал из нижней части бункера 1 выносится шнеком-рыхлителем 7 в верхнюю часть бункера 1 и ссыпается под действием собственного веса вниз по кольцевому зазору между шнеком-рыхлителем 7 и боковыми стенками бункера 1, тем самым постоянно перемешиваясь и...

Номер патента: 1569914

Опубликовано: 07.06.1990

Авторы: Белов, Бронштейн, Герасимова, Прокопенко, Яськов

МПК: G01N 21/41

Метки: рефрактометр-спектрометр

...зеркало 19 вплоскости, перпендикулярной щелям коллиматора и зрительной трубы, эквивалентно плоскому зеркалу, то характер хода лучей в этой плоскости не влияет на измерения.Цилиндрйческае зеркало 16 переносит изображение входной щели коллиматора на бесконечность и в плоскости перпендикулярной щелям коллиматора и зрительной трубы, где происходит отклонение световых лучей в образце- призме и прозводятся углоизмерительные операции, призма работает в параллельном пучке света,В плоскости, параллельной щелям коллиматора и зрительной трубы,цилиндрическое зеркало 16 эквивалентно плоскому, Поэтому входная щель переносится на образец с увеличением 1 , и высота освещенной области на образце-призме в первом приближении совпадает с вертикальным...

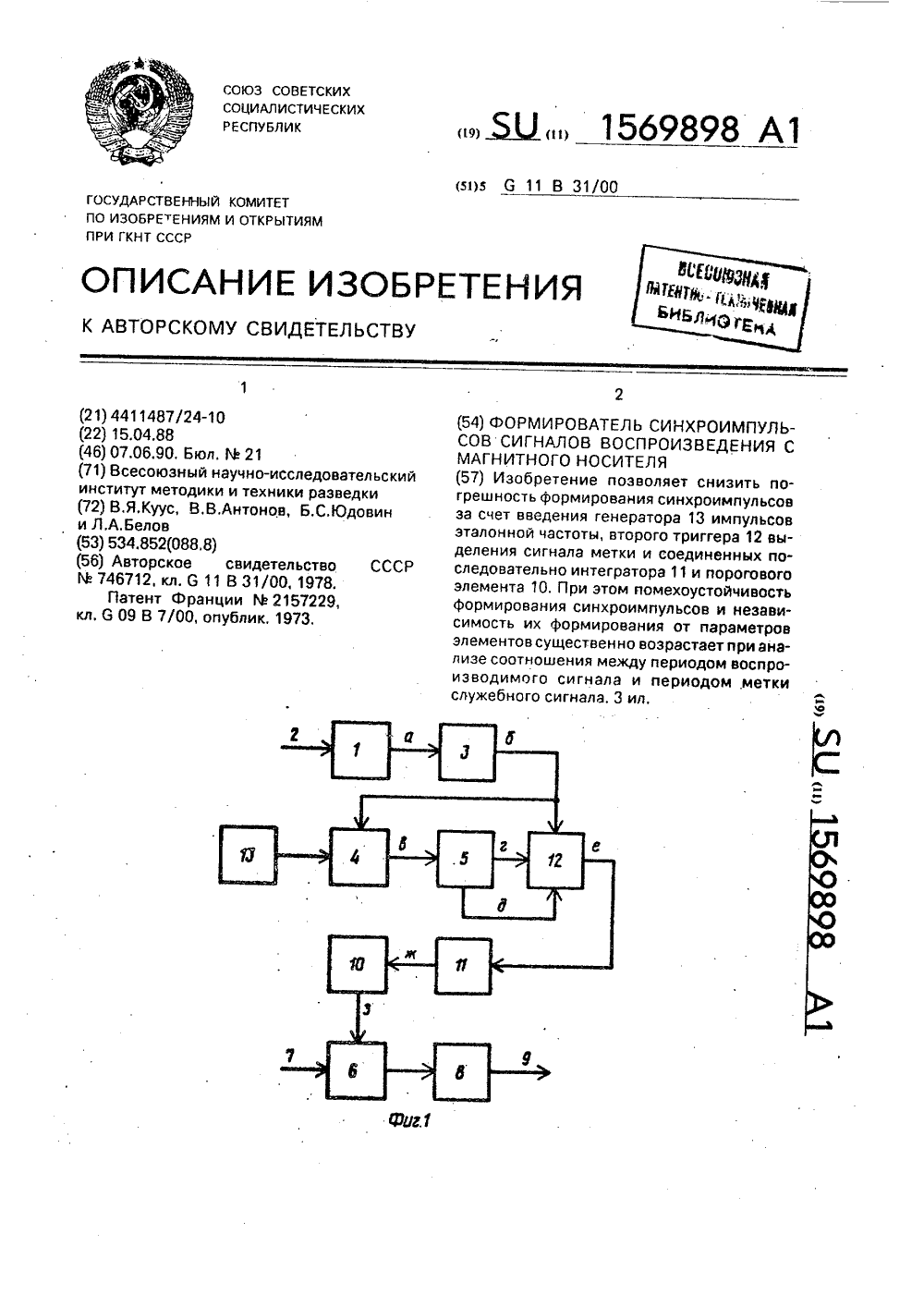

Номер патента: 1569898

Опубликовано: 07.06.1990

Авторы: Антонов, Белов, Куус, Юдовин

МПК: G11B 27/24, G11B 31/00

Метки: воспроизведения, магнитного, носителя, сигналов, синхроимпульсов, формирователь

...(фиг, 26), Нэ фиг, 2 изображенц диаграммы для сигнала с периодом Т, большим периода слгналэ метки. Импульсы фОрмиравэтеля 3 импульсов подаются на вход сброса счетчика 4 импульсОВ и ВхОд синхронизации триГГ 8 рэ 12 выделения сигнала метки. Импульсы стабильного генератора 13 импульсов эталонной частоты поступают на счетный, вход счетчика 14 импульсов. Число импульсоВ, накопленное в счетчике импульсов в любой момент, пропорционально времени, прошедшему после последнего импульса сброса от формирователя 3 импульсов (фиг. 2 в). Дешифратор 5 формирует единичные уровни на сволх выходах при различных входных кодах (фиг, 2 г, д).Если период воспроизводимого сигнала меньше периода сигнала метки с учетом ега разброса, то импульс на втором...

Номер патента: 1569684

Опубликовано: 07.06.1990

Автор: Белов

МПК: G01N 22/00

Метки: радиоспектрометр

...катушки 3. Индуктивность катушки 3 выбирается так, чтобы резонансная частота колебательного контура была равна часстоте второй гармоники генератора 9, модулирующего напряжения. Сопротивление резистора 7 выбирается достаточим для того чтобыность колебательного контура не была уменьшена из-за шунтирующего действия выходного сопротивления источника 10 постоянного напряжения. 6Генераторы 8 и 9 и источник 10 постоянного напряжения создают в пространствах между электродами 12 и 13 и 13 и 14 скрещенные электрические поля: высокочастотное, вектор напряженности которого параллелен плоскости электродов, и медленно меняющееся расщепляющее поле, вектор напряженности которого перпендикулярен плоскости электродов. Напряженность...

Номер патента: 1569649

Опубликовано: 07.06.1990

Авторы: Белов, Демидов, Зимин

МПК: G01M 19/00

Метки: валов, испытания, стенд

...вала 20 транспортера19 установлена с возможностью перемещения по направляющим пазам кронштейнов 17 относительно оси ведущего вала21. Для вертикального перемещениятранспортера 19 на основаниях 18 установлены регулировочные шпильки 22.Транспортер 19 приводится в движениепри помощи маховика 23, жестко свя 5 Озанного с ведуцим валом 21.Испытания на стенде проводят следующим образом.Валы 5 и 6 получают вращение черезпривод 13 от электродвигателя. На55транспортер 19 помещают испытуемыемодели "руки" или образцы специальной одежды, и при помощи маховика 23 стей. При этом обеспечивается повышение точности и безопасности испытаний.1 з.п. ф-лы, 1 ил. подводят их в опасную зону между вращающимися валами 5 и 6 или между вращающимся валом 6 и...

Номер патента: 1567693

Опубликовано: 30.05.1990

Авторы: Белов, Киселев, Свиридов, Фомин

МПК: D06C 21/00

Метки: ткани, усадки

...9 и поступает снова на усаживающий ремень 4 для проведения второго цикла усадки по дуге АВ, образуемой в зоне контакта усаживаю- щего 10 и натяжного 11 валов. Воздействию влаги и тепла пропаринания н этом случае подвержена изнаночная сторона ткани. Отсутствие пробуксовки ремня относительно ткани при двух приводных усажинающих валах не создает условий для образования на ткани муараПрактика эксплуатации резиновых ремней н тканеусадочных машинах показала, что снижение нагрузки на ремень с 1,2 кН/пог.см (по существующему классическому способу усадки ткани) до 0,6 кН/лог.см повышает срок его службы между двумя проточками в 1,3-1,5 раза при сохранении величины усадки ткани 8-107 ходимость ремня увеличивается с 18 до 25-26 смен, ткань...

Номер патента: 1567246

Опубликовано: 30.05.1990

Авторы: Белов, Девисилов, Жданов, Петренчук

МПК: B01D 29/72, B01D 37/00

Метки: вибрационный, фильтр, фильтрования

...Корпус снабжен уплотнениями 25, 26.Фильтр работает слдующим образом.Фнльтругоцая среда под давлением посупзет в корпус 1. Часть среды перепускается через зазор 11 на вход 12 турбинки 7 Турбинкз 7 можеч быть ьыполнена осног цлц нестробжного тцгз. Жидкость цз гурбицкисбрасывается по магистралирегу.чцруюц;нм вентилем 23 на слив или сцоьа нз вход в фильтр. За счет пере- пуска ча.чц жидкссти через зззор 11 с повышенными скоростями осуществляется гидро,чинамическцй смыв осадка с поверхности фильтровальной перегородки 5. Турбинка 7 приводится во вращение, а вместе с ней начинает врацзться фильтровальный элемент 4 ц диск 16 пульсатора 6. При вращении фильтрзавального элемента 4 за счет действия центробежных сил частицы осадка сбрасываются с...

Номер патента: 1566193

Опубликовано: 23.05.1990

Авторы: Белов, Цветков

МПК: G01B 5/20

Метки: кассета, лопатки, пера, прибору, турбины

...для контроля профиля пера лопатки турбины содержит корпус 1, в котором выполнены каналы 2, Последние выполнены ступенчатыми, смежные участки 3 и 4 расположены под тупым углом Ы, друг к другу,В вершинах углов ф влиндрические полости 5расположены стержни 6, лпатки, Целью изобретения является по" вьппение точности измерения за счет выставления всех контактных наконечников нормально в плоскости контроируемого сеченияДля достижения поставленной цели каналы выполнены ступенчатыми, смежные их участки наклонены друг к другу под тупым углом. В вершинах этих углов выполнены цилиндрические полости. Стержни выполнены также составными, части стержней между собой и наконечником соединены роликами, которые расположены в цилиндрических полостях. 2...

Номер патента: 1565810

Опубликовано: 23.05.1990

Авторы: Белов, Богоявленский, Бычков, Карпов

МПК: B67C 3/04

Метки: наполнения, тары, укупорки

...на шарнир стака, на 15, перемещает последний вертикально вверх, сжимая при этом пружину иэластичное кольцо 14, которое, деформируясь под действием осевой нагрузки от рычага 12, герметично обжимаетгорловину тары 20 и остается в такомположении на всем пути дискретногопрохождения под головками 4, 5 и т.д,35до возвращения ее в исходное положе, ние (позиция загрузки - выгрузки, место расположения электронной пушки),, где происходит постоянное бомбардирование электронами, противостоящихповерхностей стола 2 с захватом 10.Таким образом, электронная пушка является быстродействующим шлюзовым истерилизующим устройстМфом, при этомво внутренней полости камеры 8 поддерживается разрежение.Для обеспечения герметичности приповороте стола 2 последний...

Номер патента: 1564437

Опубликовано: 15.05.1990

Авторы: Белов, Шавелкина

МПК: F16H 33/02

Метки: инерционный, трансформатор

...ул. Гагарина, 10 Изобретение относится к машиностроению и может быть использовано в приводах различных машин,Целью изобретения является.повышение надежности трансформатора путем5иного выполнения преобразующего механизма.На чертеже показана кинематическаясхема инерционного трансформатора,, Инерционный трансформатор состоитиз корпуса 1, установленных в пем наподшипниках 2 и 3 ведущего 4 и ведомого 5 вала, На ведущем валу 4 установлен импульсный механизм 6, Преобразующий механизм.выполнен в виде червячного колеса 7, закрепленного на ведомом валу 5, связанного с импульсныммеханизмом 6 и червяка 8, соединенного с дополнительным приводом 9,выпалненным В виде гидромуфтыИнерционный трансформатор работает следующим образом,При вращении...

Номер патента: 1564295

Опубликовано: 15.05.1990

Автор: Белов

МПК: E03C 1/04, F16K 1/00

Метки: водоразборное

...свободно установлен нарасстоянии 1 от опоры на конце рычага 22. При этом второй затвор 21,благодаря крепежу 23 и хвостовику 24,имеет возможность самоустановки,чтобы плотно садиться на седло 19.На другом конце рычага на расстоянии 1 закреплен шток 25, поворачивающийся на оси 26,которая не дает также растворятьсявоздуху в воде. Кроме этого, соосность седла. 19 и штуцера 18 воздушной камеры делает удобным монтажвторого затвора,21, При его открывании мембранная воздушная камера 15помогает преодолеть несжимйемостьводы.К корпусу 1 прикреплена спивнаякамера 27, загерметизированная прокладкой 28 и крепежом,29, 30 насливном патрубке 31, закреплена перфорированная крышка 32, имеющая отверстия 33 и отверстие 34 для прохода штока 25 с зазором. На...

Номер патента: 1564210

Опубликовано: 15.05.1990

Авторы: Белов, Иванов, Кулеш, Малыгин, Подройкин, Самохин

МПК: D01G 7/00

Метки: волокнистого, кипы, разрыхления

...горизонтальной оси 8. Разрыхление кипы начинается в момент упора ее в подпружиненную плиту б путем внедрения колков в нижнюю грань кипы и отделения отнее кусков материала при вращении колковых барабанов. Сила давления кипы на плиту 6 изменяется циклично, что обеспечивает синхронные колебания пружины плиты б и кипы, способствующие разрыхлению последней,Однако в результате наличия силы трения между кипой и подпружиненной плитой 6 кипа оседает под собственным весом в процессе разрыхления неравномерно, э именно: нижняя грань кипы располагается под углом к горизонтальной плоскости, Вследствие увеличения высоты колков на каждом последующем барабане, причем уровень колков барабанов 2-5 располагается под тем же углом к горизонтальной...

Номер патента: 1564093

Опубликовано: 15.05.1990

Авторы: Белов, Зимин

МПК: B65H 54/80

Метки: лентоукладчик, машин, текстильных

...в стакане 12, жестко связанным с обоймой 5, а с другой стороны снабжена роликом 13. Ролик 13 контактирует с кулачком 14, который жестко закреплен на поворотной головке 3. Рабочая поверхность планки 8 имеет эластичное покрытие 15, Зажимная планка 8 с обоймой 5 и кулачковым приводом ее перемещения образуют средство для зажима и обрыва ленты при наполнении таза.Устройство работает следующим образом.При наполненном тазе лентой заданной длины головку 3 лентоукладчика автоматически или вручную переводят на позицию с пустым тазом. В момент поворота головки 3 лентоукладчика кулачок 14, воздействуя на ролик 13, отжимает планку 8, которая начинает двигаться вместе с пальцами 9 по наклонным пазам 10, выполненным в обойме 5, вверх и в сторону...

Номер патента: 1563765

Опубликовано: 15.05.1990

Авторы: Белов, Жуков, Скородумов

МПК: B04B 1/08, B04B 7/08

Метки: жидкости, сепаратор, центробежный

...9 патрубки и напорный диск 10 для отвода осветленной фазы, расположенный между крышкой 4 барабана 2 и крышкой 11 напорной камеры 12. Напорный диск 10 установлен в крышке 4 барабана 2 и крышке 11 напорной камеры 12 с помощью подшипников 13 и соединен с подводящим 8 и отводящим 9 патрубками с помощью упругих втулок 14. В крышке напорной камеры 12 имеются переливные отверстия 15. Для 25 сепаратора, очищающего несмазываюшие продукты, для защиты подшипников 13 в крышке барабана 2 и крышке напорной камеры 12 установлены уплотнения 16 (фиг. 4) .Центробежный сепаратор работает следующим образом.30Исходный продукт поступает в барабан 2 по подводящему патрубку 8, проходит под тарелкодержателем 5 и направляется в пакет тарелок 6, где...

Номер патента: 1562492

Опубликовано: 07.05.1990

Авторы: Акимов, Белов, Лопухин, Панов, Плешанов

МПК: F02B 33/04

Метки: дизель, четырехтактный

...камеры 5 закрывается,а обратный клапан 8 открывается, ивоздух из воздушного фильтра 7 поступает в ресивер. При перемещении поршня 2 вниз (рабочий ход в цилиндре)в кривошипной камере 3 и в ресивере4 давление повышается, обратный кла-пан 8 воздушного фильтра закрывается,а открывается дополнительный обрат формула и з о б р е т е н и я Четырехтактный дизель, содержащий цилиндр с располощенным в немпоршнем, снабженным головкой с установленными в ней впускным и выпускным клапанами, икривошипную камеру,.связанную через аккумулирующую камеру с впускным клапаном и сообщеннуючерез обратный клапан с воздушнымфильтром, о т л и ч а ю щ и й с ятем, что, с целью повышения мощностных и экономических показателей, онснабжен ресивером, размещенным...

Номер патента: 1561940

Опубликовано: 07.05.1990

Авторы: Белов, Салихов, Челядинов

МПК: A23K 1/00

Метки: запаривания, корма, процессом

...чертеже представлено устройство для управления процессом запаривания корма.(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОПАРИВАЦИЯ КОРМА(57) Изобретение. относится к сельскому хозяйству, в частности к кормопроизводству. Цель изобретения - по вышение качества обработки корма и снижение энергозатрат. Способ включае измерение крутящего момента привода вращения барабана кормозапарника в процессе обработки корма паром. С уве личением крутящего момента уменьшают подачу пара в кормозапарник. Это снижает расход пара и повышает качество корма. 1 ил. разом.Заполненный обрабатываемым кормом 1барабан 1 приводится во вращение приводом 2. По мере усадки корма меняет ся крутящий момент, передаваемый от привода 2 к барабану 1. При этом измеритель крутящего...

Номер патента: 1561024

Опубликовано: 30.04.1990

Авторы: Белов, Кузьмина, Соколов

МПК: G01N 25/18

Метки: неразрушающего, теплопроводности

...теплота Ю = 6,5 10 кДж/мПри указанных параметрах перегрев контактной поверхности не превышал 15 К,что остается верным для всегокласса теплоизоляционных материаловс Л (0,2 Вт/(мфК). Вычисление темпаохлаждения проводилось в течение 45 всеГо опыта. Значение последующеготемпа охлаждения сравнивалось с предыдущим. Опыт заканчивался при относительном изменении темпа охлаждения за промежуток времени ас = 10 с 50менее 1 Х. Величина темпа охлажденияпри исследовании слоев ППУ 305 А толпщной 20 1 О-м составляла 3 10с ,Время регуляризации температурногополязависит от толщины исследуеРмого материала, Для слоев теплоизоляции толщиной до 25 ммоно не пре-восходило 30 мин.Закон регулирования температурыобеспечивается с помощью...

Номер патента: 1560964

Опубликовано: 30.04.1990

Авторы: Афанасьев, Белов, Белоногов, Разумов

МПК: F27B 7/32

Метки: вращающуюся, печь, подачи, пылевоздушной, смеси

...сосредоточенной подаче материала в виде цилиндричес 5 кого факела, охватывающего топливный факел, а также снижается пыле- вынос, Посредством передвижения заслонки 6 можно регулировать подачу горячего воздуха из холодильника, что экономит топливо и обеспечивает более тонкое регулирование процесса обжига. Регулируя количество подсасываемого через цилиндрический патрубок 5 насадка 2 горячего воздуха, регулируют скорость подачи пылевоздушной смеси и, следовательно, забрасывают материал в заданную часть зоны спекания так, чтобы обеспечить оптимальный режим спекания материала и процесс сжигания топлива. Все это приводит, к экономии топлива и повышению качества готового продукта,Установка пылеподающей трубы 1 в цилиндрическом атрубке 5 с...

Номер патента: 1560651

Опубликовано: 30.04.1990

Авторы: Бархоткин, Бархоткина, Белов, Колотилов

МПК: D01H 1/22, D01H 5/22

Метки: вытяжной, машин, прибор, прядильных, ровничных

...цилиндров дисками, сидящими на общей оси посредством упругих элементов (валиков с эластичным покрытием). Цилиндры, вращаясь и одновременно колеблясь, создают в месте контакта с эластичными покрытиями валиков вынуждающие усилия, распределенные но некоторой небольшой части поверхности цилиндров, Вынуждающие усилия передаются валиками дискам, Цилиндры образуют с элементами дополнительной передачи единую5 156065 колебательную систему, следовательно, создается заданное с определенной частотой поле вынужденных колебаний .упругой системы посредством некоторого числа периодических вынуждающих сил, При этом частота колебаний цилиндров устанавливается равной среднему значению. усредненная частота не больше наибольшей,и не меньше наи О меньшей из...

Номер патента: 1560584

Опубликовано: 30.04.1990

Авторы: Аксенов, Белов, Давыдов, Зеньковский, Маринин, Смирнов, Шаталова

МПК: C21D 9/00

Метки: нагревательная, печь, продуктов, рециркуляцией, сводовой, сгорания

...часть их будет попадатьна боковые участки свода и сталкиваться с рециркуляционным потоком продуктов сгорания, подаваемым через отверстия этих участков в камеру печи.Последнее приводит к разрушению создаваемых рециркуляционных потоков иповышению температурных перепадов наповерхности свода, Если ширина сводаосновных участков свода больше 11 до,то излучающий свод не сможет бытьиспользован для достижения поставленной цели при формировании прямоточного полуограниченного факела, по фрон-,ту которого формируются быстрые"ИОиз-за избытка О и Б, так какподача продуктов сгорания к фронтуфакела через отверстия боковых участков свода слабо влияет на подавление110 х из-за значительного удаленияэтих участков от оси факела,При выполнении боковых...

Номер патента: 1560100

Опубликовано: 30.04.1990

Авторы: Белов, Грибов, Мясковский, Чебышев

МПК: A61B 5/16

Метки: водителя, групповой, качеств, психофизиологических, тренажер

...13 индивидуального контроля служит для тестирования одного оператора, выделенного руководителем занятии из группы, Блок 13 состоит из коммутационного устройства, обеспечивающего возможность подключения блока к любому из пультов 1 операторов, электронного секундомера с возможностью изменения дискретности отсчета времени для индикации правильности и времени выполнения оператором любой из предъявляемых задач.Блок 14 предъявления тестов состоит из комплекта цветовых наборов, в который входят пять различных по цвету и насыщенности источников света, служащих для отработки задачи цветоразличие и реакция на свет, а также комплекта из цифровых тестов, закрытых светотехнической планкой. В источник ослепления входит три фотоосветителя мощностью по...

Номер патента: 1558674

Опубликовано: 23.04.1990

Авторы: Белов, Будников, Вайтман, Зиневич, Зуданс, Кирюшин, Михайлов, Поликаров

МПК: B27B 19/12

Метки: лобзик, механический

...под действием возвратной пружины 24, расположенной в нижней траверсе 25. Направляющие 21 и 23 соответственно устанавливаются в нижней и верхней траверсе 25 и 26, которые соединены между собой продольными элементами 27и 28, расположенными параллельно осиполэуна. Конструкция противовеса 17выполнена таким образом, что массаего охватывает ползун 4 симметричносо всех сторон, исключая тем самыммоментную неуравновешенность, т.е.центры масс противовеса 17 и полэуна4 проходят ось ползуна (ось резания)или параллельно оси ползуна 4 в зависимости от их конструкции.Штифт 14 укреплен на поворотнойв корпусе 1 ручке 29, которая фиксируется подпружиненным фиксатором 30,укрепленным в корпусе 1.Механический лобзик работает следующим образом.При...

Номер патента: 1558673

Опубликовано: 23.04.1990

Авторы: Белов, Будников, Вайтман, Зиневич, Зуданс, Кирюшин, Михайлов, Поликаров

МПК: B27B 19/02

Метки: лобзик, механический

...23 могутбыть соответственно выполнены в нижней и в верхней траверсах 25 и 26,которые соединены между собой продоль.ными элементами 27 и 28, расположенными параллельно оси ползуна.Конструкция противовеса 17 выполнена так, что масса его охватываетползун 4 симметрично со всех сторон,исключая тем самым моментную неурав"новешенность, так как центры масс.противовеса 17 и ползуна 4 проходятчерез ось ползуна (ось резания) илипараллельно оси ползуна 4 в зависимости от их конструкции,Направляющие 18 и 19, которые ори"ентируют противовес 17 при возвратнопоступательном движении, могут бытьвыполнены любой конструкции, например как линейные подшипники с компенсационной пружиной выбирающей зазорв процессе их износа или в виде направляющих вкладышей и...

Номер патента: 1557475

Опубликовано: 15.04.1990

Авторы: Белов, Громов, Леднев, Стерхов, Чапайкин

МПК: G01N 1/22

Метки: газа, интегральной, отбора, пробы

...содержания примесей, после чего оставшийся газ откачивали в транспортный трубопроводдо остаточного давления в течение1 ч и накопительный объем вновь подключали на заполнение. Сравнение результатов определениясреднего содержания примеси в газе,прошедшем по трубопроводу за две недели, с усредненными результатами анализов, выполнявшихся в этот же период времени каждые два часа, показалосовпадение результатов в пределах относительной ошибки методики анализа+53.Предлагаемый способ эфФективен приопределении соответствия готовой продукции техническим условиям.Непрерывность наполнения накопительной емкости обуславливает то,что газ усредняется за период отборапробы. Влияние Флуктуаций концентрации различных компонентов газа не приводит к...

Номер патента: 1555843

Опубликовано: 07.04.1990

Авторы: Белов, Беляков, Коровкина

МПК: H03K 5/26

Метки: компаратор, частотный

...считающего в течение периода контролируемой частотыимпульсы генератора 1; Т 5 и Т - пороговые числа, запрограммированныена опорных входах в элементах совпадения и определяющие соответственноверхнюю и нижнюю границу допуска почастоте (периоду). Как видно на фиг.2, г, счетчик 2 начинает и заканчивает счет по приходу задних фронтовсмежных контролируемых импульсов;на Фиг. 2, д - формирование сигнала 5 10 15 20 25 30 35 40 45 50 55 уровня логической "1" на выходе триггера 11, разрешающего прохождение через элемент И 14 лишь второго синхроимпульса, формируемого на выходе формирователя 12; на фиг. 2, е - отсутствие сигналов на выходах элементов 4-6, поскольку число, записанное в счетчике 2, превысило лишь меньший порог, определяемый нижней...
