Стенд для испытания валов

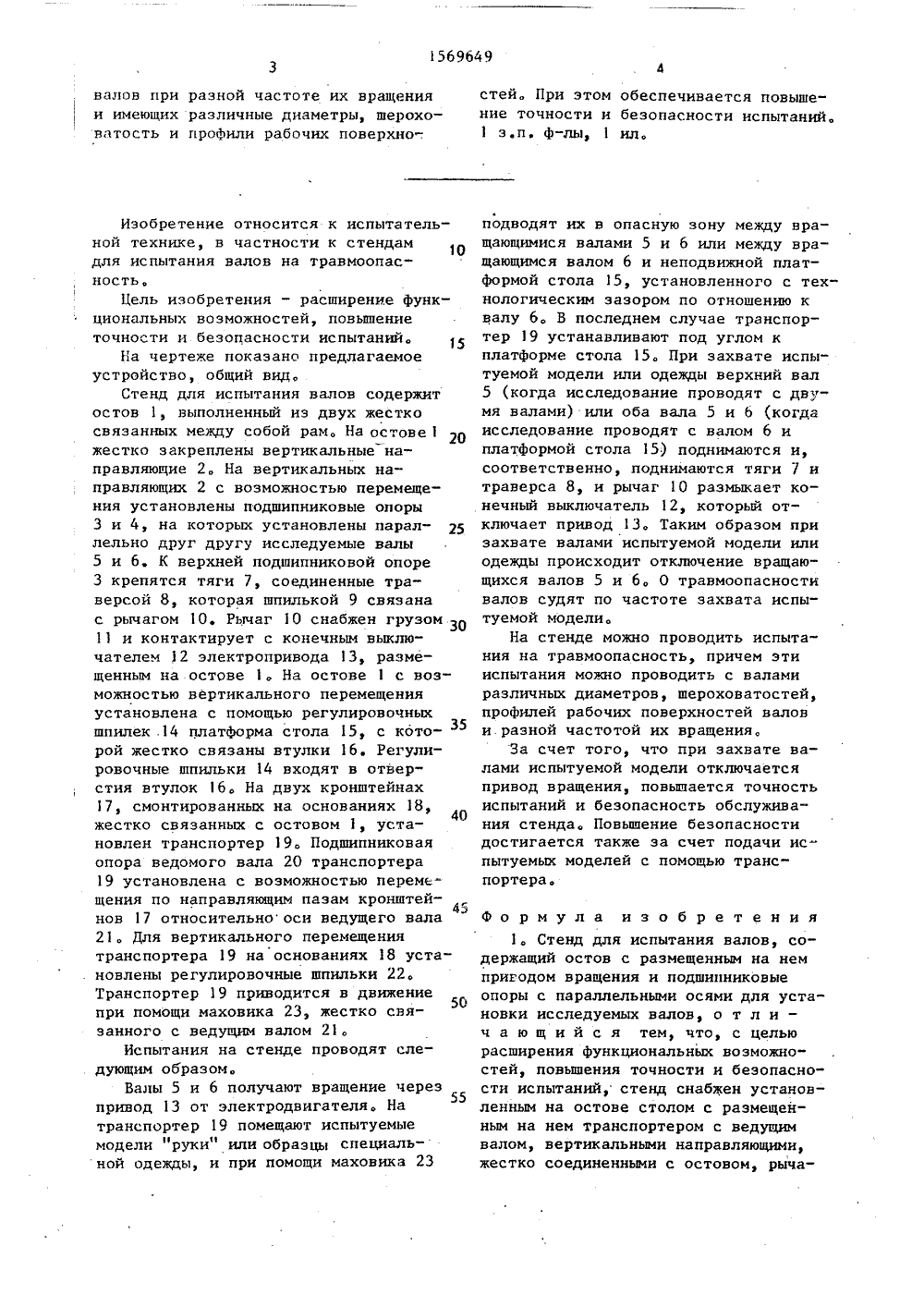

(71) Всесоюзный научно-исследовательский институт охраны труда ВЦСПС(56) Авторское свидетельство СССРР 1070444, кл. С О М 17/02, 1982.(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ВАЛОВ(57) Изобретение относится к испытательной технике, в частности к стендам для испытания валов на травмоопасность, Цель изобретения - расширение эксплуатационных возможностей,повьппение точности и безопасности испытаний. Устройство состоит из остова о СЛ ФФ Ж ОСУДАРСТВЕННЫЙ НОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТНРЫТПРИ ГКНТ СССР ивЯОпи 1569649 21 с размещенным на нем приводом вращения, вертикальных направляющих 2 и установленных на них подшипниковых опор 3 и 4 для испытуемых валов 5 и 6. На остове 1 установлен стол 15,на котором расположен транспортер (Тс ведущим валом 21Верхняя подшипниковая опора 3 при помощи тяг 7 шарнирно соединена с рычагом 1 О. Рычаг 10 контактирует одним своим концом с конечным выключателем 12. Стол 5 и Т 19 снабжены устройствами 14 и 22, обеспечивающими им регулируемое и фиксируемое положение по высоте. Т 19, кроме того, снабжен устройством, обеспечивающим его поворот относительно оси ведущего вала 21. На стенде можн проводить испытания на травмоопасность1569649 валов при разной частоте их вращенияи имеющих различные диаметры, шероховатость и профили рабочих поверхно-. Изобретение относится к испытательной технике, в частности к стендамдля испытания валов на травмоопасностьЦель изобретения - расширение функциональных возможностей, повышениеточности и безопасности испытаний.На чертеже показано предлагаемоеустройство, общий вид.Стенд для испытания валов содержитостов 1, выполненный из двух жесткосвязанных между собой рам. На остове 1жестко закреплены вертикальные направляюцие 2. На вертикальных направляющих 2 с возможностью перемещения установлены подшипниковые опоры3 и 4, на которых установлены параллельно друг другу исследуемые валы5 и 6. К верхней подшипниковой опоре3 крепятся тяги 7, соединенные траверсой 8, которая шпилькой 9 связанас рычагом 10. Рычаг 10 снабжен грузом 3011 и контактирует с конечным выключателем 12 электропривода 13, размещенным на остове 1, На остове 1 с возможностью вертикального перемещенияустановлена с помощью регулировочныхшпилек .14 платформа стола 15, с которой жестко связаны втулки 16. Регулировочные шпильки 14 входят в отверстия втулок 16, На двух кронштейнах17, смонтированных на основаниях 18,жестко связанных с остовом 1, установлен транспортер 19, Подшипниковаяопора ведомого вала 20 транспортера19 установлена с возможностью перемещения по направляющим пазам кронштейнов 17 относительно оси ведущего вала21. Для вертикального перемещениятранспортера 19 на основаниях 18 установлены регулировочные шпильки 22.Транспортер 19 приводится в движениепри помощи маховика 23, жестко свя 5 Озанного с ведуцим валом 21.Испытания на стенде проводят следующим образом.Валы 5 и 6 получают вращение черезпривод 13 от электродвигателя. На55транспортер 19 помещают испытуемыемодели "руки" или образцы специальной одежды, и при помощи маховика 23 стей. При этом обеспечивается повышение точности и безопасности испытаний.1 з.п. ф-лы, 1 ил. подводят их в опасную зону между вращающимися валами 5 и 6 или между вращающимся валом 6 и неподвижной платформой стола 15, установленного с технологическим зазором по отношению квалу 6. В последнем случае транспортер 19 устанавливают под углом кплатформе стола 15. При захвате испытуемой модели или одежды верхний вал5 (когда исследование проводят с двумя валами) или оба вала 5 и 6 (когдаисследование проводят с валом 6 иплатформой стола 15) поднимаются и,соответственно, поднимаются тяги 7 итраверса 8, и рычаг 10 размыкает конечный выключатель 12, который отключает привод 13, Таким образом призахвате валами испытуемой модели илиодежды происходит отключение вращающихся валов 5 и 6, 0 травмоопасностивалов судят по частоте захвата испытуемой модели.На стенде можно проводить испытания на травмоопасность, причем этииспытания можно проводить с валамиразличных диаметров, шероховатостей,профилей рабочих поверхностей валови разной частотой их врацения,За счет того, что при захвате валами испытуемой модели отключаетсяпривод вращения, повышается точностьиспытаний и безопасность обслуживания стенда. Повышение безопасностидостигается также за счет подачи испытуемых моделей с помоцью транспортера. Формула изобретения1. Стенд для испытания валов, содержащий остов с размещенным на нем пригодом вращения и подшипниковые опоры с параллельными осями для установки исследуемых валов, о т л и - ч а ю щ и й с я тем, что, с целью расширения функциональных воэможностей, повышения точности и безопасности испытаний, стенд снабжен установленным на остове столом с размещенным на нем транспортером с ведущим валом, вертикальными направляющими, жестко соединенными с остовом, рыча1569649 Составитель В.ТереховРедактор А.Шандор Техред Л,Сердюкова Корректор С.Шевкун гЗаказ 1441 Тираж.440 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 гом, конечным выключателем, подшипниковые опоры установлены с возможностью их перемещения по вертикальным направляющим, причем верхняя под-шипниковая опора при помощи тяг шарнирно соединена с рычагом, установ-.ленным с возможностью контакта однимсвоим концом с конечным выключателем,а стол и .транспортер снабжены устрой".ствами, обеспечивающими им регулируемое и фиксируемое положение по высоте, 52. Стенд по п.1, о т л и ч а ю -щ и й с я тем, что транспортер снабжен устройством, обеспечивающим его поворот относительно оси ведущего вала.
