Формирователь синхроимпульсов сигналов воспроизведения с магнитного носителя

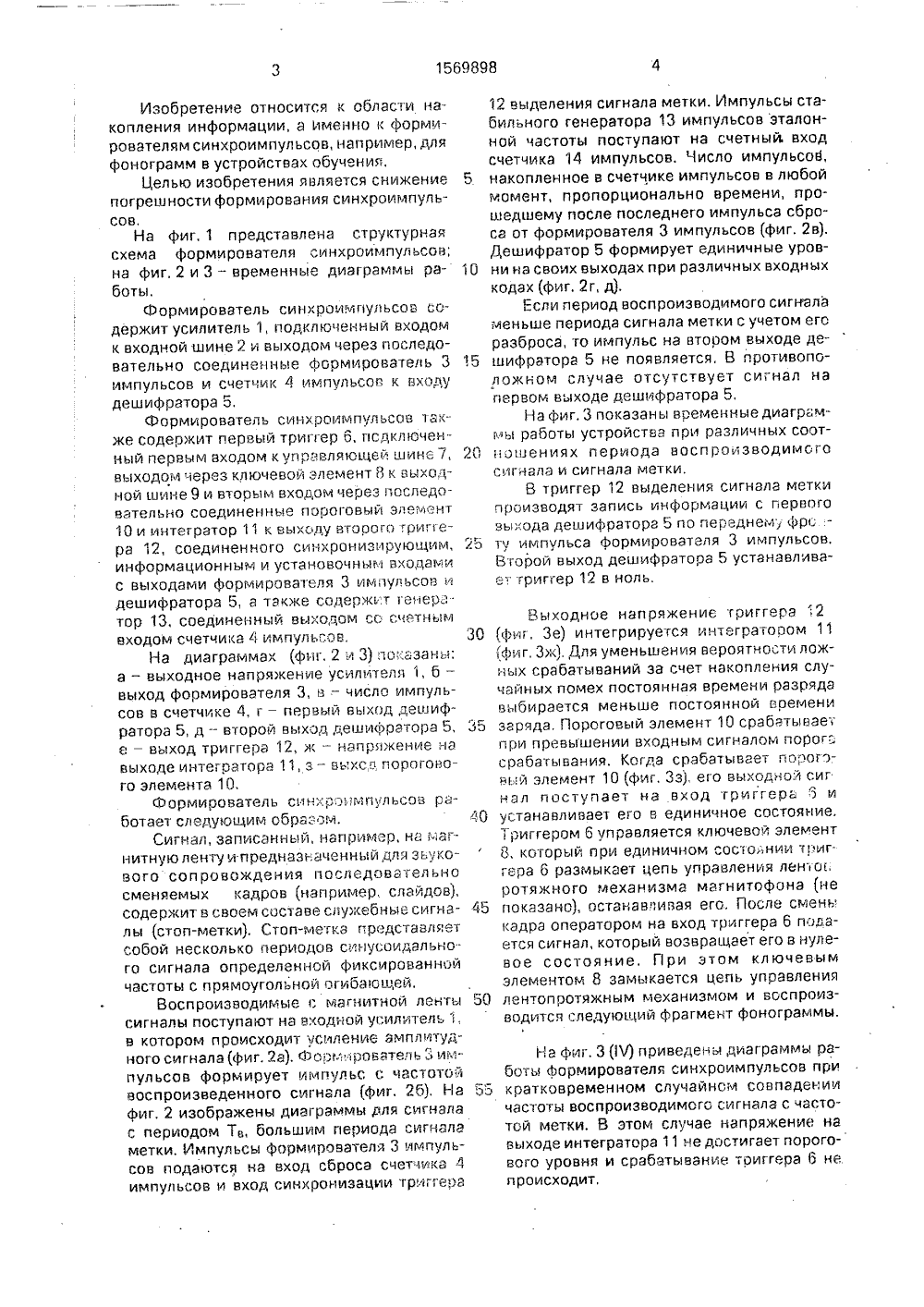

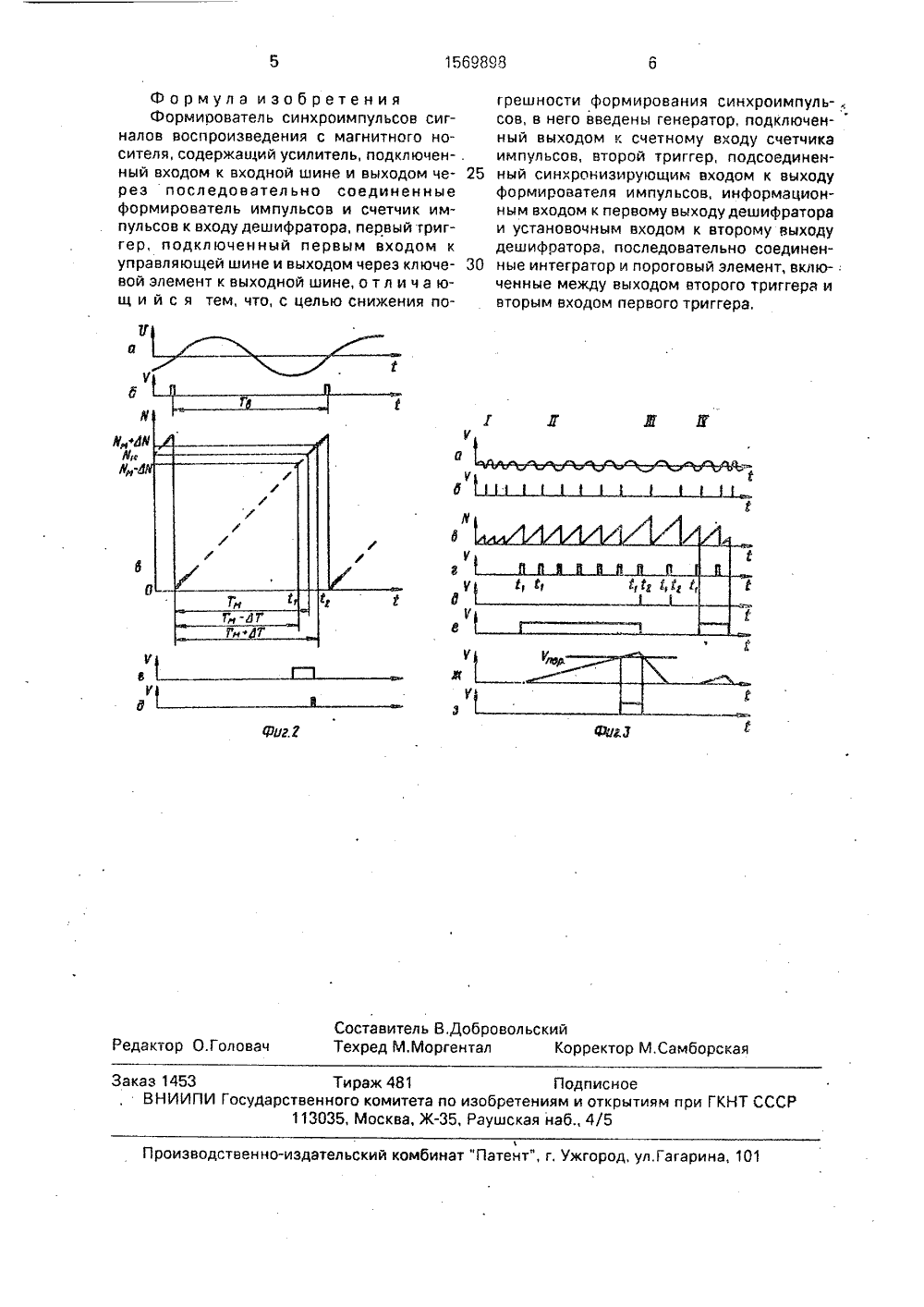

(56) Авторское свидетельствоМ 746712, кл. 6 11 В 31/00, 1978.Патент Франции % 2157229,кл. 6 09 В 7/00, опублик. 1973,ССС ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) ФОРМИРОВАТЕЛЬ СИНХРОИМПУЛЬСОВ СИГНАЛОВ ВОСПРОИЗВЕДЕНИЯ С МАГНИТНОГО НОСИТЕЛЯ(57) Изобретение позволяет снизить погрешность формирования синхроимпульсов за счет введения генератора 13 импульсов эталонной частоты, второго триггера 12 выделения сигнала метки и соединенных последовательно интегратора 11 и порогового элемента 10. При этом помехоустойчивость формирования синхроимпульсов и независимость их формирования от параметров элементов существенно возрастает при анализе соотношения между периодом воспроизводимого сигнала и периодом .метки служебного сигнала, 3 ил,30 4 5 л 0 50 Изобретение относится к Обласги накопления информации, а Именно к формирователям синхроимпульсов, например, для фонограмм в устройствах обучения.Целью изобретения является снижение погрешности формирования синхраимпульсов,На фиг, 1 представлена структурная схема формирователя синхроимпульсов; на фиг. 2 и 3 - временные диаграммы работы,Формирователь синхраимпульсов содержит усилитель 1, подключенный входом к входной шине 2 и выходом через последовательно соединенные формирователь 3 импульсов и счетчик 4 импульсов к входу дешифратора 5,Формирователь синхраимпульсов 1 экже содержит первый триггер а, псдключеннци первым Входом к упэвляющеи .Цин, выходом через ключевой элемент 8 к выходной шине 9 и вторь 1 м входом через последовательно соединеннце пароговцй элемент 10 и интегратор 11 к выходу второго триг 1 ера 12, соединенного синхронизирующим, информационным и установочным входами с выходами формирователя 3 импульсов и дешифратора Ь, а также содерж 1.т генератор 13, соединенный выходом са счетным входом счетчика 4 импульсов.На диаграммах (фиг, 2 и 3) показаны: а - выходное напряжение усллителя 1, б - выход фоомирователя 3, в - число импульсов в счетчике 4, г - первьЙ выход дешифратара 5, д - второй выход дешифаатора 5, е - выход триггера 12, ж - напряжение на ВыхоДе инт 8 Грэтарэ 11, 3 - Выход поааГОВО- га элемента 10.Формирователь синхраимпульсав работает следующим Образ эм.СиГнэл, записанный, например, на мэГ" НИТНУЮ ЛЕНТУГПОЕДНЭЗНЭЧННЦй ДЛЯ Я- ь О ВОГО сап ро вождения пОследаВат 8 л ьна сменяемых кадров (например, слайдов), содержит в своем составе служебные сигналы (стоп-метки), Стоп-метка представляет собой несколько периодов синусаидального сигнала определенной фиксированной частоты с прямоугольной огибаюшей,ВоспроизвоДимые с маГнитной ленты сиГналы поступают на входной усилит 8 ль В котарОМ происходит усиление амплитудного сигнала(фиг. 2 а), Ф "рм.:раватель 3 ик 1- пульсов формирует импульс с частотой воспроизведенного сигнала (фиг, 26), Нэ фиг, 2 изображенц диаграммы для сигнала с периодом Т, большим периода слгналэ метки. Импульсы фОрмиравэтеля 3 импульсов подаются на вход сброса счетчика 4 импульсОВ и ВхОд синхронизации триГГ 8 рэ 12 выделения сигнала метки. Импульсы стабильного генератора 13 импульсов эталонной частоты поступают на счетный, вход счетчика 14 импульсов. Число импульсоВ, накопленное в счетчике импульсов в любой момент, пропорционально времени, прошедшему после последнего импульса сброса от формирователя 3 импульсов (фиг. 2 в). Дешифратор 5 формирует единичные уровни на сволх выходах при различных входных кодах (фиг, 2 г, д).Если период воспроизводимого сигнала меньше периода сигнала метки с учетом ега разброса, то импульс на втором выходе дешифратора 5 не появляется, В противоположном случае Отсутствует сигнал на первом выходе дешифратора 5,Нэ фиГ. 3 паказэнц временные ДидГраммы работы устройства при различных соотношениях периода воспроизводимого сигнала и сигнала метки,В триггер 12 выделения сигнала меткл производят запись информации с первого эьиадэ дешифратора 5 па переднем, барс ту импульса формирователя 3 импульсов. Второй выход дешифратора 5 устанавливает триггер ",2 в ноль,Выходное напряжение триггера 2 (фиг, Зе) интегрируется интегратором 11 :,фиг, Зж), Для уменьшения вероятности ложных срабатываний за счет накопления случайных помех постоянная времени разряда вьбирэется меньше постоянной времени заряда, Пороговый элемент 10 срабатываепри превышении входным сигналом порог.; срэбатьвания, Когда срабатывает паэогэвь.:й элемент 10 (фиг, Зз), его выходной сиг нал поступает нэ вход триггерь э и устанавливает его в единичное состояние, Триггером б управляется ключевой элемент 8, каторь 1 й при единичном саста,;нии ,Иггера б размыкает цепь управления ленпос ротяжного механизма магнитофона (не показано), останавливая его. После смень кадра оператором на вход триггера Б подается сигнал, который возвращает его в нулевое состояние. При этом ключевым элементом 8 замцкается цепь управления лентОпротяжным механизмам и Воспроизводится следующий фрагмент фонограммы. Нэ фиг. 3 (И) приведены диаграммы работы формирователя синхраимпульсов при кратковременном случайном совпаден ил частоты воспроизводимога сигнала с частотой метки, В этом случае напряжение на выходе интегратора 11 не достигает порогового уровня и срабатывание таиггера б не происходит,Подписноеениям и открытиям при ГКНТ С ая наб 4/5 о изоб5, Рауш оизводственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 1 Формула изобретенияФормирователь синхроимпульсов сигналов воспроизведения с магнитного носителя, содержащий усилитель, подключен- . ный входом к входной шине и выходом че рез последовательно соединенные формирователь импульсов и счетчик импульсов к входу дешифратора, первый триггер, подключенный первым входом к управляющей шине и выходом через ключе вой элемент к выходной шине, о т л и ч а ющ и й с я тем, что, с целью снижения поЗаказ 1453 Тираж 481ВНИИПИ Государственного комитет113035, Москва, Ж грешности формирования синхроимпуль- сов, в него введены генератор, подключенный выходом к счетному входу счетчика импульсов, второй триггер, подсоединенный синхронизирующим входом к выходу формирователя импульсов, информационным входом к первому выходу дешифратора и установочным входом к второму выходу дешифратора, последовательно соединенные интегратор и пороговый элемент, вклю-: ченные между выходом второго триггера и вторым входом первого триггера.
