Инерционный трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

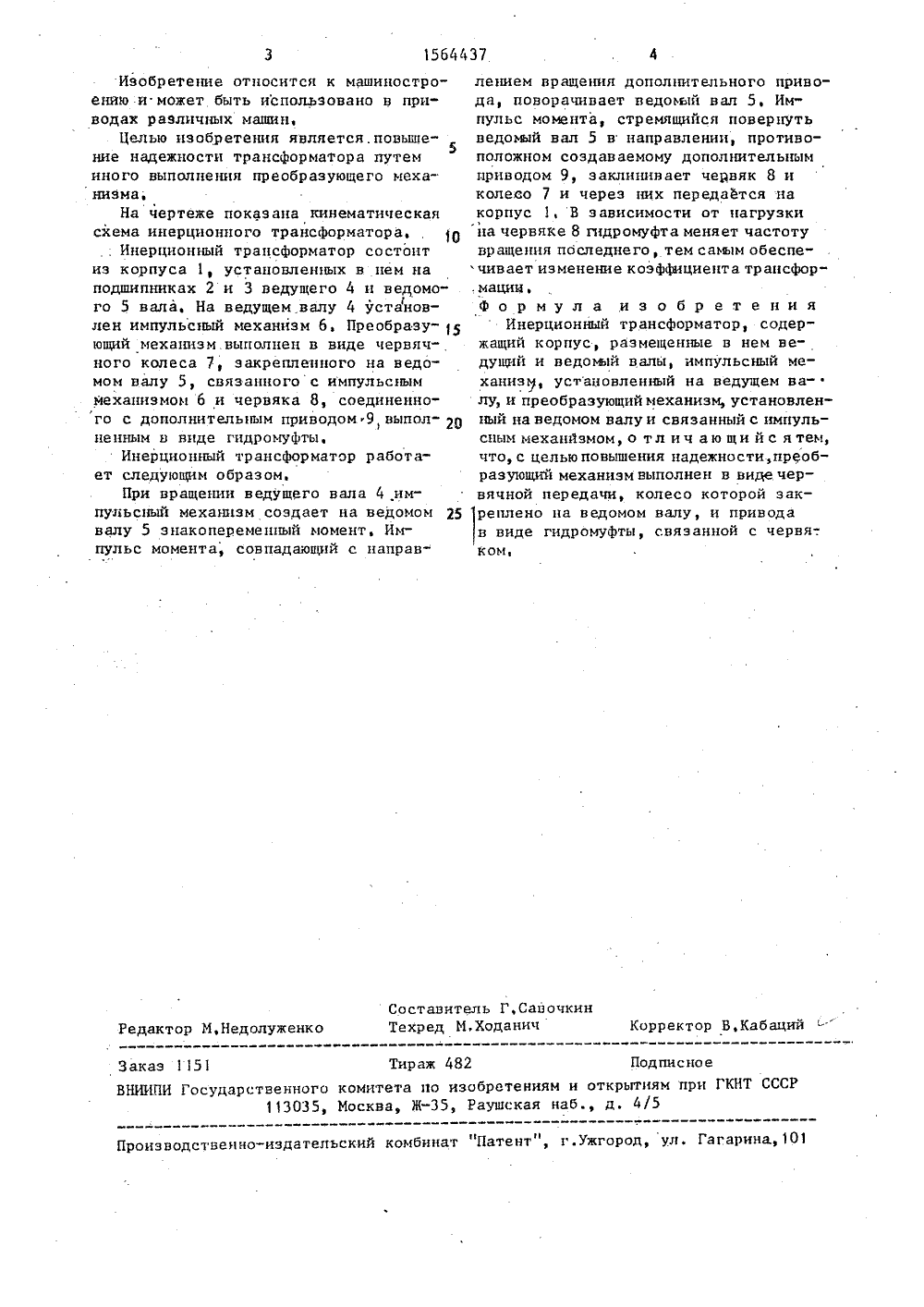

,М.Шавелкин8) ерционные ры крутящ цие, 1978 авто ческие тра та. М.: Ма о моменс, 26. ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТ 1(21) 41754 (22) 06,01 (46) 15,05 (75) А М Б(53) 621,8 (56) Леоно ЕРЦИОНБ 1 И ТРАНСФОРМАТОРобр ете ни е от носит ся к машино-:2строению и может быть использовано в приводах различных машин, Целью изобретения является повышение надежности трансформатора, Для этого преобразую, щий механизм выполнен в виде червячного колеса 7, закрепленного на валу 5, и червяка 8, соединенного с дополнительным приводом 9, выполненным в виде гидромуфты, В зависимости от нагрузки на червяке 8 гидрому 4 та меняет частоту вращения последнего, 1 ил.1564437 Составитель Г,СавочкинТехред М,Ходанич Корректор В,Кабаций Редактор М,Недолуженко Заказ 1151 Тираж 482 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 10 Изобретение относится к машиностроению и может быть использовано в приводах различных машин,Целью изобретения является.повышение надежности трансформатора путем5иного выполнения преобразующего механизма.На чертеже показана кинематическаясхема инерционного трансформатора,, Инерционный трансформатор состоитиз корпуса 1, установленных в пем наподшипниках 2 и 3 ведущего 4 и ведомого 5 вала, На ведущем валу 4 установлен импульсный механизм 6, Преобразующий механизм.выполнен в виде червячного колеса 7, закрепленного на ведомом валу 5, связанного с импульсныммеханизмом 6 и червяка 8, соединенного с дополнительным приводом 9,выпалненным В виде гидромуфтыИнерционный трансформатор работает следующим образом,При вращении ведущего вала 4 импульсный механизм создает на ведомомвалу 5 знакоперемеппый момент, Импульс момента, совпадающий с направлением вращения дополнительного привода, поворачивает ведомый вал 5, Импульс момента, стремящийся повернутьведомый вал 5 в направлении, противоположном создаваемому дополнительнымприводом 9, заклинивает червяк 8 иколесо 7 и через них передается накорпус 1, В зависимости от нагрузкина червяке 8 гидромуфта меняет частотувращения последнего, тем самым обеспе"чивает изменение коэффициента трансфор". мациц,ф о р мул а и з о б р е т е ни яИнерционный трансформатор, содержащий корпус, размещенные в нем ведущий и ведомый валы импульсный механиз, установленный на ведущем ва-лу,и преобразующиймеханиэм, установленный на ведомом валу и связанный с импульсным механизмом, о тл ич аю щи йс ятем,что, с цельюповышения надежности,преобразующий механизм выполнен в видечервячной передачи, колесо которой эак реплено на ведомом валу, и приводав виде гидромуфты, связанной с червя-.ком,
