Балыков

Номер патента: 437621

Опубликовано: 30.07.1974

Авторы: Балыков, Войнов, Цесарский

МПК: B28D 1/14

Метки: алмазное, кольцевое, сверло

...режущих элементов 1, установленных в позах смежных вкладышей 2.Вкладыши базируются на втулке 3, имеющей 5 на торцовой поверхности храповые зубья.Втулка установлена на корпусе 4 сверла и сцепляется со стопорным кольцом 5, соединенным шпонкой б с корпусом. Стопорное кольцо поджимается к втулке гайкой 7 через тарель чатую пружину 8. Режущие элементы в сменных вкладышах закрепляются при помощи стальной пружинной ленты 9 с упругой прокладкой 10, например, из твердой резины.При этом один конец ленты закреплен на 15 вкладыше, а другой - на корпусе.Режущие элементы име 1 от рабочую частьс алмазоноспым слоем. Поперечное сечение рабочей части имеет овальную форму,Подготовка сверла к работе производится ео следующим образом. На...

Номер патента: 373432

Опубликовано: 01.01.1973

Авторы: Бабенко, Балыков, Вител, Линицкий, Логвин, Меркулов, Перский, Самойлюк

МПК: B65G 19/28, E21C 35/12, E21C 35/20 ...

Метки: iпйешйу"адшг, забойный, и5писггрид, конвейерасьсоюзнля, скребковый, сна1amp

...разрез линейной секции предлагаемого конвейера без навесных элементов; на фиг, 2 - забойная сторона конвейера с лемехом; на фиг, 3 - завальная сторона конвейера с навесным бортом и желобом кабелеукладчика.Боковины 1 линейных секций выполнены из проката. Направляющая 2 для обратного захвата комбайна составляет одно целое с прокатом боковины. Нижние полки 8 боковин 1 соединены по концам линейной секции полосами 4, между которыми остается пространство для доступа к нижней ветви скребковой цепи в случае ее порыва. С забойной стороныконвейера к линейным секциям крепят зачистные лемехи 5, С завальной стороны конвейерак линейным секциям прикреплены навесные5 борта б с желобом 7 для размещения траковой цепи кабелеукладчика.При двустороннем...

Номер патента: 366470

Опубликовано: 01.01.1973

Авторы: Авторы, Балыков, Барзилович, Иванцов

МПК: G06F 1/10

Метки: бблиотека

...25 напряжения гецератора 1, равной 50 гт(,Переклгочатель 11 введен для Вэз:,эжости ручного запуска расределителя.По истечении времени заданной выдержки реле 2 подает питание на реле 3. При этом замыкаются н. р. контакты 12. Конденсатор 13, разряжаясь по цепи: конденсатор 13, контакты 12, реле 3, диод 14 и резистор 5, - открывает тиристор 20. Последний, включившись, подготавливает включение тирпстора 21 по цепи: положительная шина источника питания, тиристор 20, диод 15, ограничивающий резистор б и управляющий электрод тиристора 21.Полуволна синусоидального напряжения, поступающая с генератора 1, выделяется на резисторе 2 б, закрывает тиристор 20 и открывает тиристор 22 по цепи: стабилитрон 29, резистор 17 и диод 1 б, Тиристор 22,...

Номер патента: 407192

Опубликовано: 01.01.1973

Авторы: Балыков, Изобретени, Каштанов, Логииов, Москалев, Рузанов, Шевченко

МПК: G01D 21/00, G05B 23/02

Метки: индикации, ихся, состояния, храаяи

...задаются при помощи соответст вующих переключате.ей 6, После этого изделия устанавливаюгсяаа штатные места хранения (при этом срабатывают концевые,выключатели 4), при помощи ключа 2 на схему подается питание, 53Напряжение питания через контакты 17 и 18 выключателей 4 поступает к индикаторам 10 загруженности штатных мест хранения и поджигает их. Одновременно запускается реле 1 времени, которое выдает сигналы при помощи 04 ключа 3 с заранее установленной дискретностью,;например 10, 15 или 20 час, Эти сигналы через контакть 1 15 и 16 концевых вьислючателей поступают на вход щаговых искателей 5 и заставляют их срабатывать, 45Устройство работает описанным образом до тех пор, гока ламели .щаговых искателей не займут расчетное положение, что...

Номер патента: 337541

Опубликовано: 01.01.1972

Авторы: Балыков, Зарман, Кушнарева, Перский, Почуев, Самойлюк, Тарасов, Фишер

МПК: B65G 19/28, E21F 13/08

Метки: конвейера, рештак, скребкового

...ем 5 кость Г-образной средней части, что позволяет разместить более прочные замковые соединения элементов конвейера. Наклонная торцовая стенка 3 увеличивает площадь контакта ее с днищем, повышая прочность сое диненпя,конвеиеров Ч-образной лонными и Решщий д 5 частьюстенка вышен клоннь торцов аюнейвои ключ сред наи, а ща,Изобретение относится к обору горной промышленности.Известны рештаки скребковых включающие днище, боковины с средней частью, образованной нак торцовой стенками.Цель изобретения - повысить надежность в работе конвейера.Для этого наклонные стенки выполнены клиновидными, а торцовая - наклонной относительно лиища.Предлагаемый рештак изображен на чертеже.Он состоит из боковин 1 с Г-образной средней частью,...

Номер патента: 331984

Опубликовано: 01.01.1972

Авторы: Бабенко, Балыков, Линицкий, Перский, Рабинович, Смехов, Солопий, Френкель

МПК: B65D 21/02

Метки: конвейера, линейная, передвижного, секция, скребкового

...10 в этих секциях отмечается недостаточная поперечная жесткость, наличие порогов между соседними секциями по длине става, значительные сопротивления перемещению, особенно при передвижке на забой. конвейера, осна щенного зачистными лемехами.Цель изобретения - повышение поперечной жесткости линейной секции. Для этого под желобом холостой ветви конвейера износостойкие элементы в нижней части выполнены 20 с лоперечной лыжей по всей ширине.На фиг. 1 изображена линейная секция, общий,вид; на фиг. 2 - вид по стрелке А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг. 1.Линейная секция включает желоб для гру зовой и холостой ветвей конвейера, образопродольными боковинами 1 пз пропроката, которые связаны горизонднищем 2. По торцам к боковинам...

Номер патента: 325375

Опубликовано: 01.01.1972

Авторы: Балыков, Калантаров, Миничев, Рикман, Шурис

МПК: E21C 29/00

Метки: патентно-тсхиннгнбиблиотека

...состоит из редуктора с дифференциалом, электромагнитной муфты и проходного вала 1. На проходном валу насажена солнечная шестерня 2 конического дифференциала, водило которого с сателлитами 8 приводит шестерню 4. Солнечная шестерня 5 дифференциала соединена с ротором б электромагнитной муфты.Около ротора установлена индуктивная обмотка 7, при пропускании тока через которую ротор б притормаживается вплоть до полной остановки, в зависимости от чего регулируется скорость вращения водила с шестерней 4. При полном затормаживании ротора б скорость шестерни 4 и, следовательно, скорость подачи будет максимальной. Вращение от шестерни 4 5 передается через шестерни 8 - 15 звезде 16,обкатывающейся по тяговой цепи подачи.Таким образом, благодаря...

Номер патента: 312261

Опубликовано: 01.01.1971

Авторы: Балыков, Головач, Давыдов, Коханов, Назаренко, Тищенко

МПК: G06F 11/20

Метки: подключения, резерва

...подключения резерва, содержащее трансформатор, первая обмотка которого соединена с рабочим элементом, а вторая через выпрямитель и резитор - с управляющим электродом тиристора, в анод которого включен резервный элемент,Однако в известном устройстве возможно только однократное включение резервного элемента.Предложенное устройство от известного отличается тем, что в нем трансформатор содержит дополнительную обмотку, включенную встречно с первой обмоткой трансформатора и соединенную последовательно с резистором, эквивалентным сопротивлению рабочего элемента, и источником питания.Это позволяет подключать резерв не только после выхода из строя рабочего элемента, но и после снятия и повторной подачи питаютцего напряжения,На чертеже дана,схема...

Номер патента: 311846

Опубликовано: 01.01.1971

Авторы: Аствацатуров, Балыков, Басс, Коханов, Ростовский

МПК: B65D 85/72, B67D 5/63

Метки: грузов, емкость, жидких, застывающих, транспортирования

...при разогревком для тран грузов, в орпус сспускньв таких опасность е груза спортирования основном биутепленными м краном, иемкостях не эксплуатации, перед выпус 11, зо- олдмет из тени ЕмкОсть для транспортированО стывающих грузов, в основномчающая корпус с утепленными сженный спускным краном, иотличаюиаяся тем, что, с цельбезопасности эксплуатации емк25 ватель помещен внутри корпусновки спускного крана, а на вверхности корпуса укрепленыратуры, часть которых размеществия подогревателя, а частьО более удаленной от него. 1Изобретение относится к контейнерам, в чатности к емкостям для транспортирования жидких застывающих грузов, в основном бпЦелью изобретения является создание такой емкости, конструкция которой обеспечивала бы...

Номер патента: 307516

Опубликовано: 01.01.1971

Авторы: Балыков, Давыдов, Назаренко, Тищенко

МПК: H03K 17/52

Метки: информации, распределения

...данные информации для передачи в 11 ЗУ 30 4, которое предназначено для хранения инфорго г 5 30 35 мации, поступающей на устройство распределения информации. Дешифратор б служит для выдачи сигнала на включение определенного адресного ключа в зависимости от кода адреса, записанного в регистре. Дешифратор б представляет собой схемы совпадения, каждая из которых имеет один вход (схемы совпадения объединены по адресным группам), Этот дешифратор предназначен для переноса информации из регистра кода числа в определенный адрес ПЗУ по сигналу, поступающему от соответствующего адресного ключа.Устройство контроля 7 предназначено для контроля работоспособности устройства распределения информации, В основу принципа работы устройства контроля может...

Номер патента: 293130

Опубликовано: 01.01.1971

Авторы: Бабенко, Балыков, Линицкий, Меркулов, Самойлюк, Фишер, Френкель

МПК: B65G 19/20, B65G 65/10, E21F 13/00 ...

Метки: конвейера, рештаков, скребкового, соединения

...3 в вертикальной и в горизонтальнои 5 плоскостях.Устройствопри вынутом ш мет изоор ия Устройствкового консекции и ши 1 ееся тем,5 на монтажвым выступпричем шейцом, зафпкшайбы рсштаков скреб- ее крюк одной кции, отликаюьшения времени снабжен клинонен Т-образным,охвачены кольыре посредством о для соединения вейера, включающ тырь соседней се что, с целью умен соединения, крюк ом, а штырь выпо. ки крюка и штыря ировапным на ш тение относится к оборудованию дляомышленности. ы конструкции устройств для соедитаков скребкового конвейера, вклюрюк одной секции и штырь соседней горнон прИзвестинения решчающие ксекции.Отличительной особенностью предлагаемого устройства является то, что крюк снабжен клиновым выступом, а штырь выполнен Т-образным,...

Номер патента: 286909

Опубликовано: 01.01.1970

Авторы: Балыков, Домбровский, Институт, Модинов, Хайкин, Хорин

МПК: E21C 29/20

Метки: кол1байна, обрыве, органа, сползания, тягового, угольного, удержания

...механизма.5 Стопорный меланизм выполнен пз верхнегоползуна 4 жестко соединенного с корпусом подающей части комбайна, и нижнего ползуна 5, соединенного с балансиром. Для прижатия колодок нижнего ползуна к направляющей б О конвейера предусмотрена пружина 7. Механизм блокировки состоит из рычага 8, который соединен с нижним ползуном б, электрогидроусилителем 9. Рукоятка 10 реверса подающей части комбайна сблокирована с выключателем 11 электроцепи. питающей электрогидроусилитель 9, который обеспечивает автоматическую блокировку рычага 8 при движешш комбайна вппз по лаве.Устройство работает следующим образом, О Прп выемке угля комбайном снизу вверх напластах пологого и наклонного падения ползуны стопорного механизма перемещаются по...

Номер патента: 282415

Опубликовано: 01.01.1970

Авторы: Балыков, Головач, Давыдов, Коханов, Лзоб, Назаренко, Рузанов, Тищенко

МПК: H03K 3/335

Метки: времени, реле, электронное

...2, Г 1 ос 282415ледий также состоит из двух идентичных плеч 20 и 21, которые связаны через емкость 22, Помимо обмотки 18 во времязадающее пле. чо мультивноратора 2 входят емкость 23, заряжающий диод 24, пороговый элемент 25, например стабилитрон, и разрядный диомед 2 б.Анодные цепи плеч 20 и 21 включают первичные обмотки 27 и 28 соответственно импульсных трансформаторов. Вторичные обмотки 29 и 30 (соответственно 27 и 28) трансформаторов включены во времязадающие цепи 31 и 32 (соответственно вторичным обмоткам 29 и 30) спускового устройства. Причем времязадающие пеппи спускового устройства аналогичны времязадающим цепям мультивибратора 2, Цепи 31 и 32 через диоды 33 и 34 соответственно связаны с анодом тиристора 35, на...

Номер патента: 247198

Опубликовано: 01.01.1969

Авторы: Балыков, Домбровский, Левашов, Самойлюк, Чекалина, Шеин

МПК: B65G 19/00, B65G 23/22, E21C 25/68 ...

Метки: конвейер, цепной

...диаметра внутренней окружности ручья. Такая конструкция конвейера обеспечивает выход комбайна на штрек для работы без ниш.На фиг. 1 схематически изобракен описываемый конвейер, общий вид; на фиг же, продольный разрез; на фиг. 3по А - А на фиг. 2.Конвейер состоит из приводной головки 1, натяжной головки 2 и линейных секций 8.Приводная и натяжная головки располагаются в штреках и опираются на домкраты 4, с помощью которых регулируется их установка по высоте при изменениях бермы. Головки снабжены верхними и нижними желобами 5 Верхние желоба 5 имеют направляющие 7для комбайна. Они выполнены горизонтальными и укреплены на одном уровне с верхними желобами 8 линейных секций. Нижние 5 желоба 6 выполнены наклонными в сторонузвездочек 9, оси 10...

Номер патента: 245648

Опубликовано: 01.01.1969

Авторы: Балыков, Перский, Почуев, Самойлюк, Скопинский, Тарасов, Фишер, Френкель

МПК: B65G 23/02

Метки: блок, звездочек, конвейеров, приводных, цепных

...вал выполнен из боковых консольных полувалов, имеющих на внутренних торцах выступы, и промежуточного вала, имеющего на обоих торцах пазы для соответствующих выступов полувалов, а места соединений зафиксированы при помощи запорных втулок. Это отличие способствует удобному монтажу блока звездочек.На фиг. 1 дан предлагаемый блок звездочек, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 2,Блок приводных звездочек содержит боковые консольные полувалы 1, которые помещены в подшипниках 2. На полувалы надеты боковые звездочки 8. Внутренние торцы этих полувалов имеют выступы 4, которые введены в соответствующие пазы промежуточного вала 5, выполненного заодно с центральной звездочкой б. Места соединений...

Номер патента: 239466

Опубликовано: 01.01.1969

Авторы: Балыков, Бинин, Гольцев, Гор, Захаров, Куцепалов, Лбов, Преображенский, Русаков

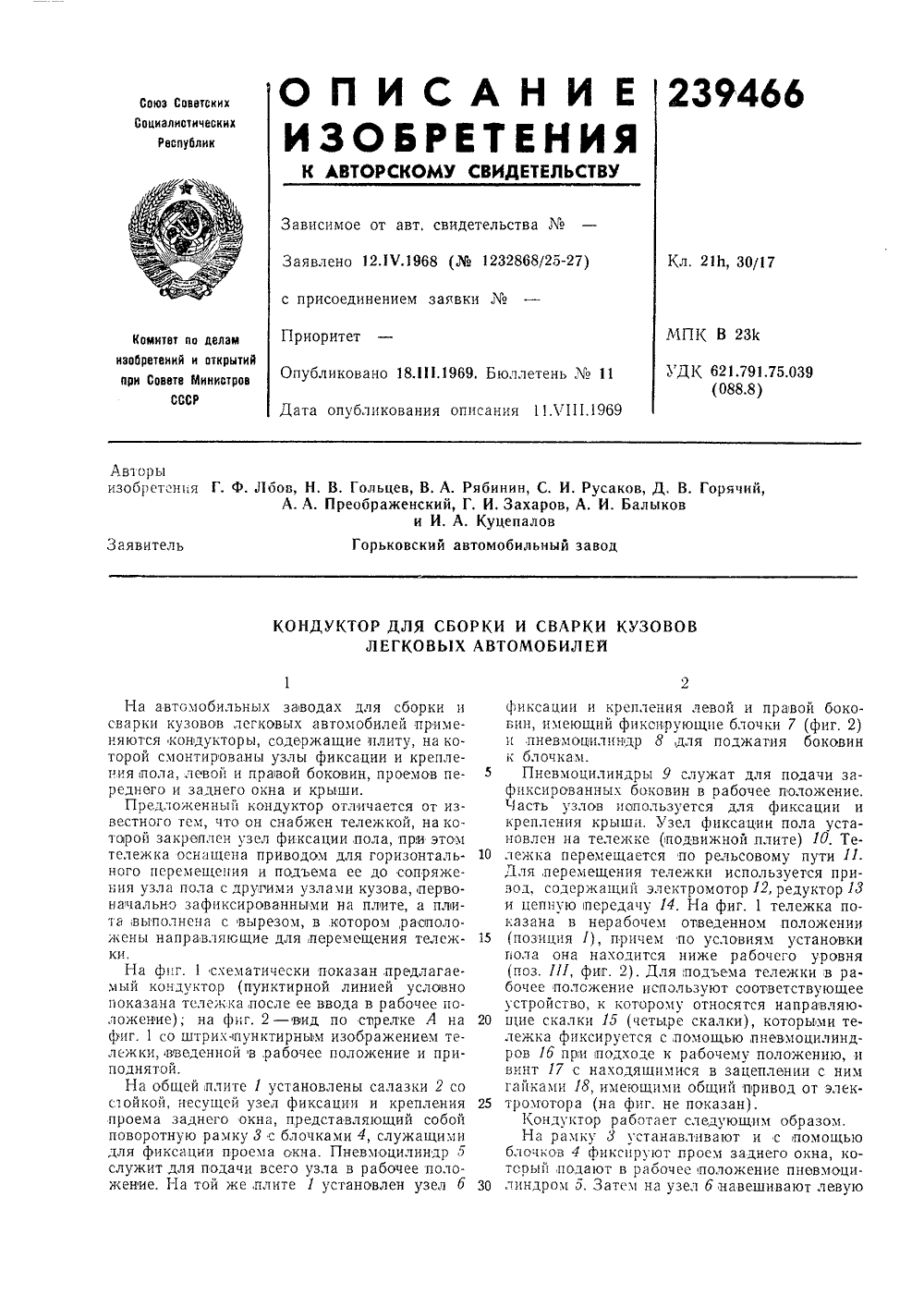

МПК: B23K 37/04

Метки: автомобилей, кузовов, легковых, сварки

...электромотор 12, редуктор 18 и цепную передачу 14. На фиг, 1 тележка показана в нерабочем отведенном положении 15 (позиция 1), причем по условиям установкипола она находится ниже рабочего уровня (поз. П 1, фиг. 2). Для подъема тележки в рабочее положение используют соответствующее устройство, к которому относятся направляю.20 щие скалки 15 (четыре скалки), которыми тележка фиксируется с,помощью,пневмоцилиндров 1 б прои подходе к рабочему положению, и винт 17 с находящимися в зацеплении с ним гайками 18, имеющими общий привод от элек тромотора (на фиг. не показан).Кондуктор работает следующим образом.На рамку 8 устанавливают и с помощьюблочков 4 фиксируют проем заднего окна, который,подают в рабочее положение пневмоци линдром 5....

Номер патента: 177822

Опубликовано: 01.01.1966

Авторы: Балыков, Домбровский, Изобре, Чекалкна, Шеин

МПК: B65G 23/00, E21C 35/14, E21D 23/08 ...

Метки: 177822

...распо раверсой 3 версе 4 ои од траверс гидродомкр плси иа т ат 6 заве Устройство для псредиже ейера состоит из вертикаль родомкратов - верхних 1 и пенных горизонтальными тр ии и экспериментальныиостроения Привод передвигается следующим образом. Краном 7 разгружают верхние вертикальные дсмкрдты 1 траверсы 3 и распирают вертикальные домкраты 1" траверсы 4. Горизонтальным домкратом 6 (прямой ход), управляемым краном 8, передвигают привод 5 по траверсе 4. Подтягивают траверсу также горизонтальным домкратом б (обратный ход), при этом разгружают управляемые краном 7" веряшс вертикальные домкраты 1" траверсы 4 и рстирают верхние вертикяльиые домкраты ( трдверсы 3, Ъ стдиовку приводя по ысоте регулируют в сле;уощем порядке. Открыв;пот краи 7" и...

Номер патента: 177815

Опубликовано: 01.01.1966

Авторы: Балыков, Калманович, Коленцев, Лебедев, Самсонов

МПК: E21C 25/04, E21C 25/06, E21C 27/02 ...

Метки: комбайн, очистной, угольный

...жется в ая очере едмет изобретенияугольный комбайн, работающий всйера по челноковой схеме, с цс. ыми органами в виде двух шнеков: регулируемого и верхнего, регуливысоте, отличсиощийся тем, что, боты без оставления целиков угля вы, двухшнековые исполнительные еплены с обеих сторон корпуса, ережающце регулируемые шнеки с меньшей шириной захвата, чем емые. 15 Заявитель Государственный проектно-ко институт угольОписываемый комбайн отличается от известных тем, что двухшцековые исполнительные органы укреплены с обеих сторон корпуса, причем опережающие регулируемые шнеки выполнены с меньшей шириной захвата, Это позволяет комбайну работать без оставления целиков угля в конце лавы.На фиг. 1 схематически изображен очистной угольный комбайн; ца...

Номер патента: 186293

Опубликовано: 01.01.1966

Авторы: Балыков, Государственный, Иванов, Лиси, Экспецимен

МПК: F01C 1/08, F03C 2/08, F04C 2/04 ...

Метки: гидравлический, двигатель, многосекционный, насос, одноили, шестеренный

...производительности и к,п.д. насоса,Описываемый насос отличается от известных тем, что, с целью уменьшения утечек по торцам шестерен, разгрузочные канавки размещены на торце каждой пластины, не прилегающем к шестерням, и сообщаются с отсеченным междузубовым пространством с помощью выполненных в пластине сквозных отверстий, что и позволяет рабочей жидкости, вытекающей из междузубового пространства, прижимать уплотнительную пластину к торцу шестерен.На фиг. 1 изображен описываемый насос,продольный разрез; на фиг. 2 - то же, поперечный разрез по уплотнительной пластине ссечением по разгрузочным канавкам,Предлагаемый шестеренный насос или двигатель содержит две пары шестерен 1 и 2 (две секции), причем для уменьшения пульсации...

Номер патента: 185810

Опубликовано: 01.01.1966

Авторы: Балыков, Вороновский, Государственный, Коленцев, Масович, Рикман, Чамова, Экспериментальный

МПК: E21C 25/06, E21C 27/02

Метки: комбайн, угольный

...к забою, укреплены рукояти 5 и б, на которых расположены шнеки 7, 8, обеспечивающие самозарубку комбайна. Шнеки можно регулировать в зависимости от мощности пласта.Валы шнеков 7, 8 смещены в горизонтальной плоскости относительно ведущих валов 9, 10 рукоятей 5, б в направлении свободного торца 11 редуктора.В нижней части редуктор выполнен с уклоном в направлении его свободного торца так, что приводной вал 10 рукояти б приподнят относительно приводного вала 9 рукояти 5. Это обеспечивает пропуск отбитого угля шнеком 7 под приводным валом рукояти б.Комбайн работает следующим образом.В исходном положении комбайн располагается у приводной нижней головки (на чертеже не показано) забойного конвейера,При передвижении конвейера на новую...

Номер патента: 115479

Опубликовано: 01.01.1958

Авторы: Балыков, Топчиев

МПК: E21C 25/04, E21C 27/00, E21C 29/10 ...

Метки: комбайн, крутопадающих, пластов, угольный

...в магазин.Выгрузка угля из забоя осуществляется специальнойлопаткой 7. Эта лопатка, вращаясь совместно со скалывающей коронкой 4, отбрасывает115479сколотый уголь в сторону завальной стороны забоя. Привод для вращения коронки 4 пневматический, а для качания исполнительного органа и управления комбайном - гидравлический.Комбайн подвешен на одном канате, закрепляемом на барабане лебедки, установленной на верхнем штреке,Лебедка имеет самотормозя щую червячную передачу, которая дает возможность удерживать ком байи в любом заданном положении. Подача комбайна вниз по лаве осуществляется за счет его собственного веса.В видутого, что в предлагаемом комбайне исполнительный орган не имсет холостых ходов, а резцы 8 при вращении скалывающей коронки...

Номер патента: 113539

Опубликовано: 01.01.1958

Авторы: Балыков, Ксенофонтов

МПК: E21C 25/04, E21C 27/00

Метки: исполнительный, комбайна, орган

...периодичность воздейств орота. Таким образом, в работе на 1 ЫХ С ПО о мощно- образом,ы таки ез каждия на за о половиой равна егда два ходится в езца. Дня све 1 ичентбойных коронокается по откосу 3 ращепис ь скати,я устоичивости комоаина предусматривается в в разные стороны. Разруип нный резца п уго, абоя и далее по лаве. Исполнительный орган комбайна для выемки угля на пластах крупадения, выполненный в виде двух коронок с пневмодвигателем, наимся между ними, описан в авт. св. Ло 94171. Однако этим оргаеудовлетворительно осуществляется транспортирование угля и его о приспособить к переменной мощности пласта. редлагаемый исполнительный орган не имеет этих недостатков. собенностью описываемого исполнительного органа является стутое...

Номер патента: 95690

Опубликовано: 01.01.1953

Авторы: Балыков, Ксенофонтов

МПК: E21C 29/04, E21C 35/06

Метки: комбайну, лыжа, угольному

Номер патента: 88507

Опубликовано: 01.01.1950

Авторы: Балыков, Пичугин, Топчиев

МПК: B23B 29/22, E21C 35/18

Метки: врубовых, машин, резец

...снабже ем э и голо вк жинягцДвой оь 1 7 креплен оиства 4, отверстим б, под тся ирунка шайадежиое жанке 2. едмет изобретени Резеп врубовых машин, хвая часть которого, выполнв виде клина, закрепляется взде державки при помощи котирующсго с ним элементаличающийся тем, что котирующий элемент выполненже в виде клина, снабженноцелью его затяжки, болтом ибовым отверстием. остоеннаягне- нтак- от- нтак- такго, с резьПредметом изобретения является резец врубовых машин, укрепленный в гнезде державки при помощи клинового устройства.Особенность описываемого рез. ца заключается в том, что хвосговая часть резца выполнена в виде клина с затяжкои последнего в гнезде державки при помощи клинового устройства, снабженного болтом и резьбовым отверстием,На...

Номер патента: 86955

Опубликовано: 01.01.1950

Авторы: Балыков, Малхасян, Миничев

МПК: E21C 25/00, E21C 31/12

Метки: врубовой, механизм, приводной, режущей, части

...в самостоятельном корпусе 2 глобоидальный червячный редуктор, состоящий из червячной шестерни 3 и червяка 4, 1-а валу 7электродгигателя установлена цилиндрическая шестерня 6, находящаяся в зацеплении с цилиндрической шссьерней 7, насаженной напроыекуОчном валу 8. 1(оеец промек"ОчОГО в 1 ля 8 сняо 1 ен збчятой шестерней 9, являющейся одной из половиц зубчатой муфтьь,Зубч 11 та 5 обойма 10, передвигается в осевом направлении при помощи вилк 111 и производит сцепление шестерни 9 с шестерцеи 12, насажеш 1 сй ца конце вала 13 червяка 4. Ведущая звездочка 11 дляприводя рсж 11 ье 11 цеп 11 11 ясяженя 11 я шгиьовя 11 ноа 1 ко 1 це в 1 л 1 1 ОчеР 1 ь 5111 О 1 11 осте 111 и 3. рита пред1, ЧЕРВ 51 Ч- устаов. й машины, боьой мадмет изооретец 1...

Номер патента: 89827

Опубликовано: 01.01.1950

Авторы: Балыков, Коленцев

МПК: E21C 25/68, E21C 27/02

Метки: комбайнам, механизм, погрузочный, угольным

...с забирающими редварительного разр и и торцовой плоско тоойный диск, разме й торцовыми зубьям льным кок ий в себе зубьями, ыхления п сти, прим щаемый в и лавныи зочную целью п ной цеп цепью о дованнь ачек угл сиен в лоскост Известны погрузочные органы к угоугля на ладный конвейер, выполненные в д гр цепи с забирающими зубьями.Отличие описываемого погрузочного органа заключается в том, что для предварительного разрыхления пачек угля при подходе погрузочной цепи к торцовой плоскости применен врацаемый погрузочной цепью отбойный диск, размещенный в плоскости кольца цепи и осорудсва;шый торцовыми зубьями.На чертенке показан псгрузсчный ора со стороны загрузки угля.Погрузочная цепь 1 приводится в движение от звездочки 2, хкс тко...

Номер патента: 68728

Опубликовано: 01.01.1947

Автор: Балыков

МПК: F42B 21/00, F42B 39/26

Метки: бомб, глубинных, переноса, разъемная, рукоятка

...выточкой, и снабженных - одна крюком, дру стием для соединения обеих частей в замок, препятствую нию их в продольном направлении.На фиг. 1 и 2 изображены разъединенные части рукоя ку и в плане; на фиг, 3 в уменьшенном масштабе показа ная рукоятка, заходящая своими захватами за бурт глуби изображенной пунктиром,тки, вид сбона соединеннной бомбы,1 ет изобретения бомб и других боеми для зацепления ающаяся тем, что ния бурта бомбы от ти ее в месте соедин отверстие, препятольном направлении. а для переноса глуоинных точку, снабженная захват азуемый выточкой, отлич мопроизвольного освобожд коятки правая и левая час в виде крючка, входящего азой и левой части в прод ЗЪЕМНАЯ РУКОЯТКА ДЛЯ ПЕ Разъемная рукоят припасов, имеющих вь их за...

Номер патента: 63034

Опубликовано: 01.01.1944

Автор: Балыков

МПК: B23D 25/02, B26D 1/62

Метки: волочильному, ножницы, стану, цепному

...В отражателе 8, прикреплен(юм и 1.еподвпжной части ножниц.Назначение отражателя - псе Я- ВИТЬ НОЖИ ПРП ПОДНЯТОН 5 КОРЭОКС в рабочее положение и сомкнуть лезвия ножей при опускашш коробки См. на чертеже положеш:е нсжсй при поднЯтой коробке).Смыкание лезвий ножей 5 происходит, когда палец 6. Опмска 5 с. с коробкой, Встречает на своем пути В отражателе кулачную повс 1:хнссть Р. ОТКЛЭ 5 ЕТС 51 В,1 СВО и ВСДЕТ 3" Соссй ссктсс 4, сцсПГнныи с ссктсрс. 3, и.;(ем оба сектора, повора 1 пв;5 Сь, затькают гсзвп 5 Сжс 1.Ножн 5, в своо очередь, при замыкании, косит Вшись двгу.гцсгсс 5 мсталла, увлска;отся им, все глусжс Врезаясь в металл и разрезая его.Ножи 5 имеют одностороншою заточку для лучшего врсзання В мсталл. Под п 11 ма н не и Опускание к...

Номер патента: 24134

Опубликовано: 30.11.1931

Автор: Балыков

МПК: G01B 3/20, G01B 5/20

Метки: канавок, прибор, разметки, шпоночных

...прибор в двух проекциях.Линейка 1 несет разводимые винтом 2 с правой и левой резьбой, упоры 3, 3, снабженные роликами 4, 4 и предназначенные для установки прибора в предварительно расточепном отверстии для вала во втулке. Вдоль линейки 1 может перемещаться снабженная роликом 5, масштабная линейка 6, предназначенная для установления высоты шпонбчной канавки, Вдоль линейки 6, при помощи ролика 7 может перемещаться масштабная линейка 8, снабженная планками 9, 9, которые раздвигаются при посредстве винта И с правой и левой резьбой,В предварительно расточенное отверстие для вала во втулке шкива, шестерни или маховика вставляются упоры 3. 3. Затем при помощи винта 10 разводят планки 9, 9 на требуемую. ширину канавки и опускают линейку 8...
