B65B 23/06 — раскладка, подача или ориентирование упаковываемых яиц; извлечение яиц из поддонов или картонных коробок

Номер патента: 147527

Опубликовано: 01.01.1962

Автор: Бондарев

МПК: B65B 23/06

Метки: ориентации, потоке, яиц

...образом.Яйца со стола разгрузки машины для их дезинфекции (на чертеже не показано) скатываются на лоток 1 и с него попадают в ячейки 3 барабана 2. При вращении последнего яйца переносятся к лотку 5, на который попадают при срабатывании выталкивателя 4 данной ячейки.147527Вытолкнутое на лоток 5 яйцо сначала поддерживается на нем роликом 14 двуплечего рычага 15 до момента срабатывания роликового ще. левого затвора. Последний срабатывает прои взаимодействии ролика 1 б с кулачком 17 автомата разбивки яиц через толкатель 18. При перемещении толкателя 18 получает перемещение и ролик 9, который через рычаги 10, 11, 12 и 13 обеспечивает одновременное перемещение ролика 8, причем ролики, перемещаясь в противоположных направлениях, сохраняют...

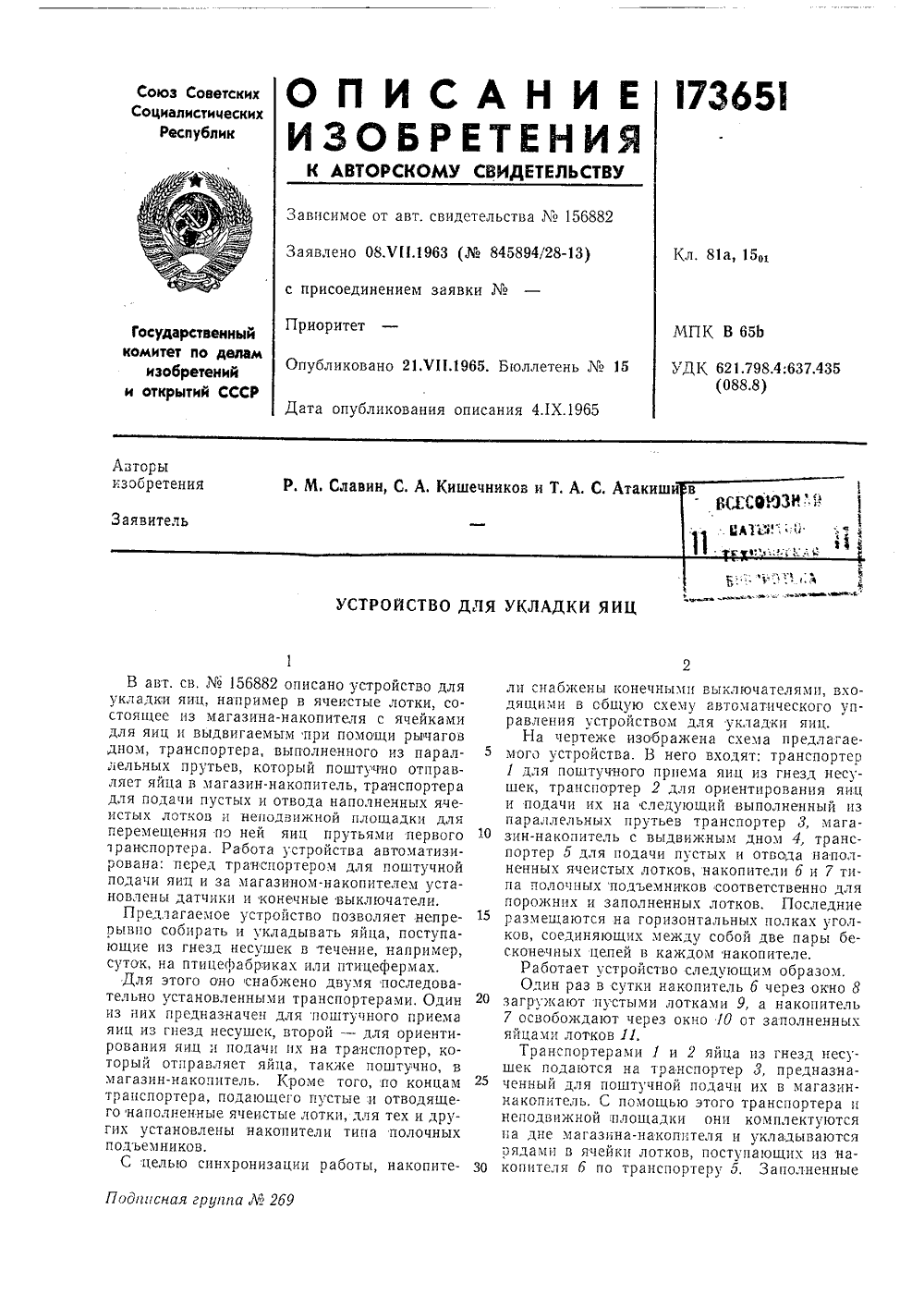

Номер патента: 173651

Опубликовано: 01.01.1965

МПК: B65B 23/06, B65G 37/00

Метки: 173651

...сбщую схему автоматического управления устройством для укладки яиц.На чертеже изображена схема предлагаемого устройства. В него входят: транспортер 1 для поштучного приема яиц из гнезд несушек, транспортер 2 для ориентирования яиц и подачи их на следующий выполненный пз параллельных прутьев транспортер 3, мага зин-накопитель с выдвижным дном 4, транспортер б для подачи пустых и отвода наполненных ячеистых лотков, накопители б и 7 типа полочных подъемников соответственно для порожних и заполненных лотков. Последние 15 размещаются на горизонтальных полках уголков, соединяющих между собой две пары бесконечных цепей в каждом накопителе.Работает устройство следующим образом.Один раз в сутки накопитель б через окно 8 20 загружают пустыми...

Номер патента: 249255

Опубликовано: 01.01.1969

Авторы: Батаев, Гажур, Гончаренко

МПК: B65B 23/06

Метки: тару, укладки, яиц, ячеистую

...транспортера 2 дляподачи тары с помощью микровыключателя 32,При движении транспортера 1 ролики, касаясь неподвижной направляющей, вращаются. Яйца, поступающие на транспортер из сортировочной машины или другого устройства,попадают на вращающиеся ролики. Благодаряовальной форме яйцо начинает перемещатьсявдоль роликов в сторону острого конца. Яйца,попавшие на транспортер острым концом ккорзине, перемещаются к ней, а яйца, попавшие острым концом от корзины, перемещаются от нее. Последние поступают на скос оривнтатора и переворачиваются острым концомв сторону корзины, При дальнейшем движениивдоль роликов яйцо сходит с них и, действуясвоим весом на пальцы 20, опрокидывает корзину до нижнего ограничителя 23. При этом корпус корзины и рычаг 21...

Номер патента: 818964

Опубликовано: 07.04.1981

Авторы: Андрюхин, Князев, Назаров

МПК: B65B 23/06

Метки: прокладокбугорчатой, стопы, тары, укладчик, яиц

...меньше расстояния между основаниями бугров тары.В качестве ручьев подающего и накапливающего транспортеров могут быть использованы клиновые ремни, канаты, трос, шнурплоские ленты и различные виды цепей. В варианте выполнения ручьевых транспортеров укладчика приняты ручьи подающего транспортера 5 клиноременные, 3а накапливающего транспортера 6 - цепные.Работа укладчика осуществляется в следующей последовательности.Поступающие на транспортер 1 яйца 15 ориентируются ориентиром 2, перегружаются на подаватель 4, который укладывает их в бугорчатую тару 16, поступающую на транспортер 5 из разделителя 3 стоп бугорчатой тары.Заполненная яйцами тара далее подающим транспортером направляется в стопирующее приспособление 17, откуда стопы...

Номер патента: 1006312

Опубликовано: 23.03.1983

Авторы: Ильяшенко, Молотков, Фунтов, Чупахин

МПК: B65B 23/06

Метки: прокладок, стопу, укладки, яйцами

...подпружинен пружиной 20 так, чтобы штифт 18 входил в отверстие 17 под воздействием пружины. Корпус 19 фиксатора жестко закреплен на кронштейне 21. Кронштейн 21 закреплен на каркасе 11, В ушках 22 на кронштейне 21 с помощью оси 23 подвижно вертикально установленРычаг 24 с вилкой 25 на верхнем конце, расположенной за шайбой 26 штифта 18 фиксатора, Нижний конец 27 рычага 24 свисает вниз и расположен на пути движния прокладки с яйцами. Над корпусом 19 фиксаторы на кронштейне 28 расположен микровыключатель 29, включающий электромагнит 30, к сердечнику которого снизу прикреплена рамка 31 отсекателя очередной прокладки с яйцами. Стопообразуюшее устройство состоит из стола 32, жестко укрепленного на верхнем конце вертикально расположенного винта...

Номер патента: 1024376

Опубликовано: 23.06.1983

Авторы: Макаров, Чистяков

МПК: B65B 23/06

Метки: прокладки, укладки, яиц

...- 0,25 - 0;3 мм.В начале первого участка (участка качения) выполнена приемная площадка, представляющая собой в поперечном направлении ряд впадин и выступов, чередующихся между собой и образованных, например, прутками. Прутки, расположенные во впадинах, являются направляющими 11 для катящихся яиц.Число направляющих определяется количеством яиц в ряду, подлежащих укладке в прокладки, в данном случае пять. Далее за приемной площадкой на направляющих шарнирно закреплены дебалансы 12, осуществляющие торможение яиц при их качении, которое осуществляется посредством выступов 13, выполненных в верхней части дебалансов. Затем направляющие проходят через второй участок ( участок поворота), который снабжен ориентирующими планками 14, установленными...

Номер патента: 1124526

Опубликовано: 23.03.1986

Авторы: Карпов, Клюшенков

МПК: B65B 23/06, B65G 65/00

Метки: бокс, герметичный, загрузки, предметов

...СОпряженную с боксомкамеру и передах)щнй механизм, каи:ра Выполнен з в вице эластичногорукава, а передающий механизм со 25 дер.НГ оризотальный стол и устас)331 ИЬ 1 .".аД ИМ С ВОЗМОЖНОСТЬЮВр э еив и .О)изо 11 т ального пе 1) еме щ( ния по.ый оарабан из эластичного ма .; ."а, часично заполненный)Д ж ДО;.: 1 Ю й);бне Вьп(олнение устройства (1 з В(п)ебе (.1 ечи Вт герметичН С" Ь 1;с ВСЕХ Та;ак ПЕРЕДаЧИ ПРЕД," э Воке зэ счет постоянстваСкгс, жндКО(ТИ, НаХОдящЕйея В барабане,. при этом проникновение посторон.:, й микрофлорь в бокс и с(лк)- чает я вьполнением камеры и барабапа Ь(З .)(аСТИЧНОО МатЕРИаЛа В:,(1 переца и предмета он плавно)Г . В(ется поверхностью эластичногоба) айаиа, контактирующего с предметом через стенку камеры, а...

Номер патента: 1346490

Опубликовано: 23.10.1987

Автор: Якимов

МПК: B65B 23/06

Метки: тару, укладки, яиц, ячеистую

...трубопровода 7. Подкаждым окном для размещения и удержания яиц на наружной поверхностибарабана 4 размещены подпружиненныетарелки 10, которые взаимодействуютс управляющими контактами (не показаны) . Устройство для укладки яиц работает следующим образом,Пустые прокладки 2 укладываютсяна рабочий орган транспортера 1 дляподачи тары, причем две смежные прокладки сцепляются друг с другом.,Сцепление прокладок таким образомобеспечивает непрерывную работу установки, Ориентированные тупыми концами вперед яйца скользят по направляющим механизма 3 подачи и ориентирования яиц и попадают в окна 9 механизма переноса яиц в тару 2, Яйцасвоим весом воздействуют на тарелки10, сжимают пружины и замыкают электрический контакт. При...

Номер патента: 1541121

Опубликовано: 07.02.1990

Авторы: Кроль, Луговец, Пархоменко, Сергиенко

МПК: A01K 43/00, A23J 1/00, B65B 23/06 ...

Метки: перекладки, яиц

...работает следующим образом.Лоток 2 с яйцами устанавливается на основание 1 до ограничителя 22. При включении, привода 6 посредством зубчатой передачи 26. и муФты 27 вклю" чается винт 29 и толкатель 3 заталкивает лоток 2 с яйцами в зону расположения приемного элемента 4, утопленного в пазы 19 основания 1. Пазы 19 служат для беспрепятственного перемещения лотка 2 с яйцами. После этого толкатель 2 возвращается в исходное положение. Посредством шестерни 23, кулисного механизма 24, зубчатой передачи 25 вал 5 и жестко закрепленный приемный элемент 4 приводятся в движение, т.е. лоток 2 с яйцами поднимается нижним приемным элементом 4 и входит в верхний удерживающий захват 7, который благодаря шарнирному соединению с валом 5 покоится на...

Номер патента: 1544326

Опубликовано: 23.02.1990

Автор: Алексеев

МПК: A01K 43/00, B65B 23/06, B65B 5/10 ...

Метки: ориентированной, рядами, тару, укладки, яиц

...работает следующим образом,После сортировки, маркировки иориентации яиц в одну из сторон острым концом) яйца по транспортеру 1движутся поштучно под собственнымвесом к месту укладки их в тару.Пройдя переключатель 7, яйцо накатывается на скобу 12 гравитационноготранспортера 2,под действием весаяйца скоба 12 поворачивается на.оси14 и своим плечом 13 воздействует нанижнее горизонтальное плечо 11 переключателя 7, переводит его иэ исходного положения в противоположное иэтим самым закрывает вход на этоттранспортер следующему яйцу. Яйцо,двигаясь дальше по транспортеру 2,при встрече с лопастями 17 крыльчатки 16 продолжает удерживать закрытымвход на этот транспортер, посколькукрыльчатка 16 блокирована зацепом 18,а яйцо продолжает...

Номер патента: 1464413

Опубликовано: 15.10.1991

Автор: Щукин

МПК: B65B 23/06, B66C 1/02

Метки: перекладки, яиц

...вакуум-захватц с коллектооом 13, Трубки 12 соединены с боковыми поверхностями закуум-захватов таким образом, что последние одинаково ориентированы относительно рамц, Коллектором 13 является канал, выполненный в подвижной платформе 4, и последовательно соединяющий трубки 12 пяти рядов вакуум-захватов;, при этом сдин его конец со стороны дальнего от вакуум-камеры вакуум-захвата соединен с перепускным клапаном 3, посредством гибкой трубки 14, а другой с вакуум-камерой 7. Кстойке рамы крепится гибкая тяга 15 привода вертикального перемещения. Устройство работает следующим обра 5 10 15 20 25 30 Поддерживая устройство, расположенное над прокладкой, за рукоять 2, поворачивают приводной рычаг 9 в заднее положение до полного сжатия...
