B29D — Изготовление особых изделий из пластиков или веществ, находящихся в пластическом состоянии

Номер патента: 937221

Опубликовано: 23.06.1982

Автор: Хамзин

МПК: B29C 47/24, B29C 70/70, B29D 30/48 ...

Метки: обрезинивания, проволок

...на планках 9 и 0 посредством консольных осей 15 с возможностью поворота относительно своей продольной оси, На свободных концах осей 15 выполнены торцовые пазы 16 для их поворота, а в корпусе 6 выполнены отверстия 1 для прохода концов осей 15. На планках 1 О посредством консольных осей 18 установлены сопряженные ролики 19 с гладкой боковой поверхностью, образующие выходную щель головки.При эксплуатации головка 1 крепится на корпусе 20 червячной машины посредством скобы 21 и фиксируется штифтами 22.Устройство работает следующим образом.Перед началом работы подлежащие обрезиниванию проволоки 23 распределяются по кольцевым канавкам 14 одного из роликов 13 планки 9, затем зажимаются вторым роликом 13 и свободными концами оси 15...

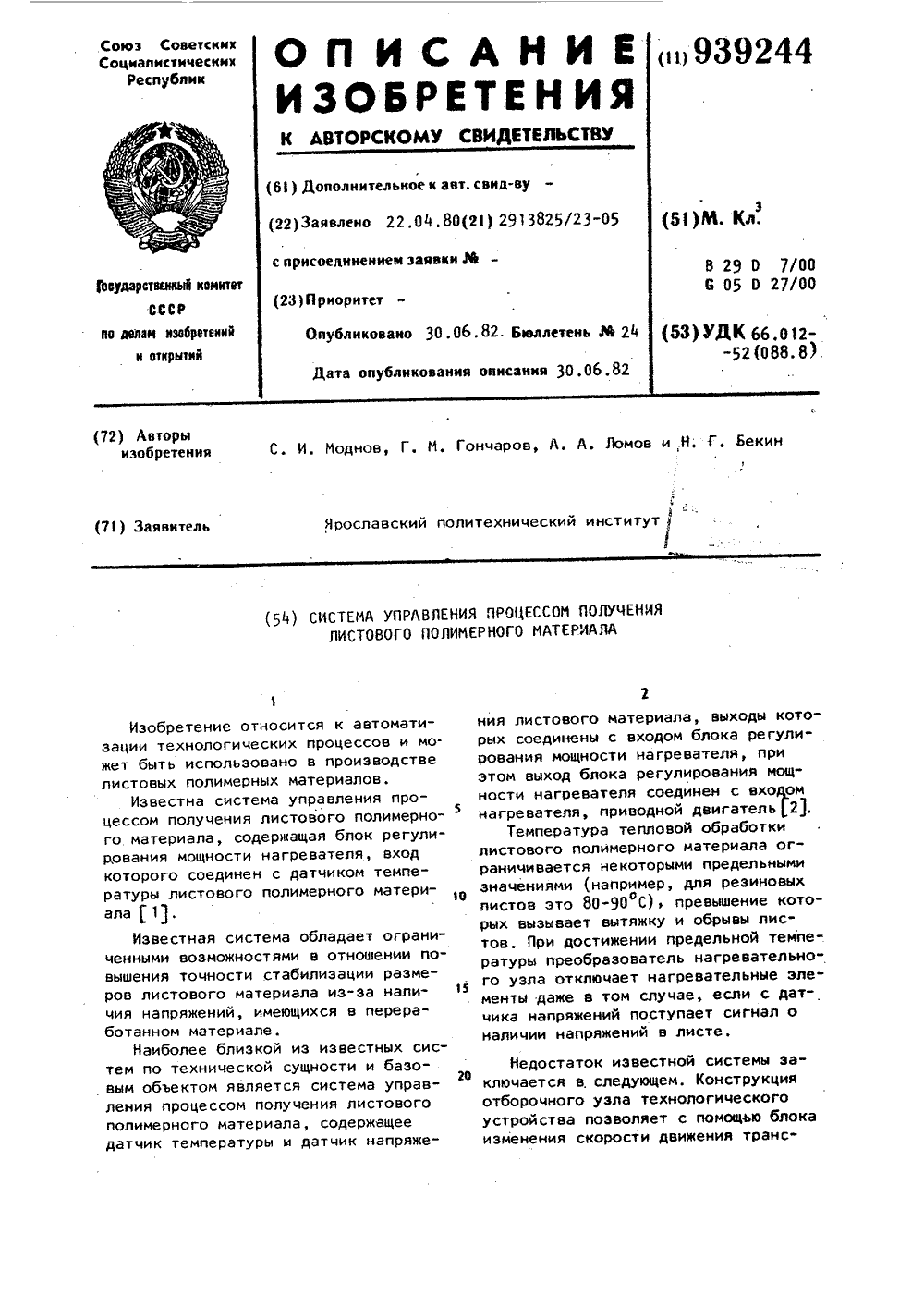

Номер патента: 939244

Опубликовано: 30.06.1982

Авторы: Бекин, Гончаров, Ломов, Моднов

МПК: B29D 7/00

Метки: листового, полимерного, процессом

...вращения вала приводного двигателя, Выход блока 8 регулированиямощности нагревателя соединен с нагревателем 10, а выход блока 9 регулирования частоты вращения вала приводного двигателя 11 соединен с приводным двигателем 11, который кинематически связан с обогреваемыми барабанами 2, холодильными барабанами3 и транспортером 4 для обеспеченияотбора листового полимерного материала 12 от каландра 1 и к закаточномуузлу 5Система управления процессом получения листового полимерного материалаработает следующим образом,Листовой полимерный материал 12после выхода из каландра 1 поступаетна обогреваемые барабаны 2, затем нахолодильные барабаны 3 и по транспортеру 4 поступает на закаточный узел5. Датчик 7 напряжений непрерывно падает сигнал,...

Номер патента: 939247

Опубликовано: 30.06.1982

Авторы: Добровольский, Перов

МПК: B29C 53/56, B29C 53/80, B29D 23/00 ...

Метки: непрерывного, полимерных, труб

...конуса. На торце 6 основания 4 жестко закреплена звездочка7 привода. На торце 8 основания 4под углом 120 относительно друг щдруга закреплены жестко три кронштейна 9 зубчатых колес 10, находящихся в зацеплении с червячной нарезкой2 вала 1,Каждое зубчатое колесо 1 О имеет цна своей оси шкив 11, с помощью которого через ремень 12 передается вращение на тянущее колесо 13 со шкивом14. Колесо 10 и 13 соединены междусобой жесткими тягами 15, которыевместе с тягами 16 и втулкой 17 образуют шарнир.Для прижатия тянущего колеса .13: к навиваемой трубе 18 вал 1 снабженупором 19 со стопорным винтом 20,создающим через шайбу 21 и пружину 22давление на втулку 17 шарнира.Устройство работает следующим образом.При отведенном в крайнее положение...

Номер патента: 942998

Опубликовано: 15.07.1982

Авторы: Конюк, Корниенко, Кошелев, Марчук, Олейник, Пелех

МПК: B29D 15/00

Метки: зубчатых, колес, композиционных

...но оправки по окружности с перегибом надиаметрах выступов и основания обода, т.е.соответственно в точках А и Б, полученную заготовку затем опрессовывают для фиксации волокна и обматывают по внешнемупериметру высокопрочным волокнистым материалом 2. Прессование профиля зубчатых колес с внутренними зубьями осуществляют в пресс-форме с осевым перемещением заготовки и пуансона, Эта пресс-форма состоит из матрицы 3, колибрующей цилиндрической части 4, пуансона 5, выталкивателя 6, подкладной плиты 7 и опорной плиты 8, Заготавка 9 помещается на выталкиватель 6, повторяющий профиль зубчатого колеса, и при осевом перемещении пуансона 5 оформляется профиль зубьев. Готовое колесо извлекается из пресс-формы выталкивателем 6 с помощью штоков...

Номер патента: 943008

Опубликовано: 15.07.1982

Авторы: Борисов, Виноградов, Мешенников

МПК: B29C 63/24, B29D 23/00

Метки: агрегату, навивочная, рукавных, сборки

...осей 6 укреплены радиально установленные с ддвхх ее сторон бобины 7, 943008помещенные в защитном кожухе, выполненном в виде двух цилиндрических обечаек 8 и 9, которые установлены концентричцо плац- шайбе 5. На внутренней стенке наружной обечайки 9 у ее торцов установлены ограничительные буртики 10. Для подвода нитей с бобин на заготовку рукава по обе стороны планшайбы против каждой бобины расположены направляющие 11, выполненные в виде скоб, с одной стороны цланшайбы установлены кольцевые натяжители 12, а с друой стороны - выполненные в виде трубок направляющие 13 для нитей На обращенных к планшайбе торцах бобин 7 установлены меховые прокладки 14 Машина включает также привод (не цсказац) для вращения планшайб, подающий...

Номер патента: 943009

Опубликовано: 15.07.1982

Авторы: Абрамова, Берестнев, Дмитриева, Нестеров, Новиков, Шавыкина

МПК: B29B 11/10, B29C 35/02, B29C 35/16 ...

Метки: заготовок, резиновых, трубчатых

...ленты транспортрд Бклк)чает закрепленный под вело 45мы)3 нкивом центральныи поворотныи подпрх)к 3 сзн 3 ый пружиной 43 рычаг 44 с кулачксм 45, взаимодействую(ций с конечнымвыключателем 46 и кинематически связанные с рычагом 44 лва независимых поворот;Г ных рычагах 47, имеющих самоустанавливдк)цисся подшипники 48, в которых установлен вал ведомого шкива 9. Механизмвклк)чает также закрепленные на рычагах 47винты 49,Усгройство для отбора заготовки вклю 55 чает риспособление для блокировки перетяжки за отовки, имеющее установленныйс возможностью качания в вертикальнойи;н)скоси рычаг 50 со свободно врдщаю5щимся роликом 51 лля направ,ения зсО. тОВки пс) лном коццсч цКивоч 02 и с к,- ля ч ко х)53, е,я и о;1 я 1 И и ч и л ьс О В, Вз я и х) О-...

Номер патента: 952641

Опубликовано: 23.08.1982

Автор: Пашкевич

МПК: B29D 1/00

Метки: вывертывания, знаков, патрон, полимерных, резьбовых

...ширины отверстия,а длина меньшей диагонал 6 не превышает ширину отверстия.На фиг.1 изображено устройствов сборе в положении вывернутого, ноне извлеченного резьбового знака;на фиг.2 - разрез А-А на фиг.1; наФиг.3 - вид на патрон с торца; наФиг.4 - резьбовой знак; на фиг.5 25 разрез Б-Б на фиг.4; на фиг.6 - разрез В-В на Фиг4.Патрон выполнен в виде стакана 1с дном, в котором выполнено сквозное фигурное отверстие 2, а резь бовой знак 3 выполнен с хвостовиком952641 Формула изобретения 7 4, головка,5 которого по форме и размерам соответствует отверстию в стакане, а шейка 6 имеет форму ромба, длина большей диагонали которого не менее ширины отверстия, а длина меньшей диагонали не превышает ширины 5 отверстия.Патрон работает следующим...

Номер патента: 952652

Опубликовано: 23.08.1982

Авторы: Кравцов, Новиков, Петров, Романов

МПК: B29C 33/34, B29C 33/76, B29C 63/24 ...

Метки: агрегату, навивочная, рукавных, сборки

...планшайб 1Каждая наниночная машина содер-,жит установленную на основании 7вертикальную стойку 8, в верхнейчасти которой выполнен вертикальный направляющий паз 9 для заходаустановочного фланца 10 оси 11, который имеет возможность фиксации врабочем положении. Упорными винтами 12.Поворотная н вертикальной плоскости планшайба 1 смонтирована на подшипниках 13 оси 11. На обеих сторонах планшайбы закреплены бобины 14 с проволокой, нитеводители 15 и направляющие и деформирующие проволоку механизмы 16. Планшайба 1 и ось 11 имеют центральные отверстия для прохождения рукава 17. План- шайба 1 получает вращение от обще-. го привода (не показан) через трансмиссионный вал 18 и зубчатую передачу 19, Для остановки планшайбы после отключения привода...

Номер патента: 954246

Опубликовано: 30.08.1982

Авторы: Баев, Борисов, Кашин

МПК: B29C 33/50, B29C 43/18, B29C 53/82 ...

Метки: композиционных, трубчатых

...в движение винтовой тягой 6, которая соединена резьбовым соединением с диском 7, являющимся натяжителем формуемого ма- д териала 3. Диск 7 снабжен кольцевым зажимом 8, положение которого относительно оправки Фиксируется при помощи проходящих через отверстия 9 направляющих 10 жестко установленных на корщ пусе 1 параллельно оси тяги 6.Корпус 1 снабжен съемной крышкой 11, закрепляемой на торце при помощи крепежных винтов 12.Устройство работает следующим образом.3На внутреннюю поверхность полу- обойм корпуса 1 и на наружную поверхность оправки 2, заполненную сыпучим материалом 4 и закрытую поршнем 5, наносят антиадгезионную смазку, После этого на оправку 2 наносят композиционный материал 3 требуемой толщины и оправку 2 помещают в одну из...

Номер патента: 956285

Опубликовано: 07.09.1982

Авторы: Алимов, Козловский, Молев

МПК: B29D 1/00

Метки: пластмасс, пресс-форма, резьбовых

...размещенные в элементахроторной линии.На выталкивателе 3 концентрич"но установлен с возможностью вертикального перемещения реэьбовой знак5, выполненный в виде втулки, жестко связанной с шестерней 6, Оформляющая часть 7 выталкивателя, связанная с ним реэьбовым соединением, выполнена с внешними продольными па"зами 8, а направление резьбы совпа"дает с направлением резьбы изделия.Между буртом 4 выталкивателя 3 ишестерней 6 установлена по подвиж"ной посадке шайба 9.Зазор между буртом 4 и шайбой 9в момент прегсования составляета=0,05 10 -0,25 10 Ъ.В нижнем диске 10 роторной линиизакреплена шпонка 11, сопряженнаяс продольным пазом 12 в бурте 4 вы-талкивателя 3. Зубчатый сектор 13установлен на одном из элементов роторной линии с возможностью...

Номер патента: 956294

Опубликовано: 07.09.1982

Авторы: Буданова, Воронов, Жаворонков, Зоринов, Курицына

МПК: B29C 65/54, B29D 22/00

Метки: крупногабаритных, полотнищ, полых, соединения

...укладкой предварительно сориентированного верхнего полотнища и прикаткой соедкняемых кромок,в качестве промежуточного слоя выбира-,ют прозрачные пластины, которые перед 20прикаткой полотнищ поочередно удаляют,освобождая соединяемые участки кромокполотнищ.На фиг. 1 изображено изделие сложной конфигурации в момент сборки; на2 зфиг, 2 - разрез А-А нв фиг.1,Способ осуществляют следующим образом.На нижнее полотнище 1 по предвари-тельно размеченному и промазанному 0клеем контуру накладывают герметизирующую ленту 2, сложенную вдвое, сгибкоторой обращают,в сторону рантовогошва, В другом варианте возможно изготовление полого надувного изделия безЭЗгерметизирующих лент за счет надежнойсклейки промазанных участков полотнищ.Затем нв нижнее...

Номер патента: 965794

Опубликовано: 15.10.1982

Автор: Воропаев

МПК: B29D 11/00

Метки: параболической, поверхностью

...изобретения.По окружности заготовки 1 установлено стяжное кольцо 2 и распорное кольцо 3, причем кольца 2 и 3 установлены. на кольцевые буртики 4, выполненные заодно с заготовкой 1.Перед установкой на заготовку 1 стяжное кольцо 2 нагрето, а распорное кольцо 3 охлаждено, и в таком З 0 виде кольца 2 и 3 плотно устанавлива965794 Формула изобретения Фщ,3НИИПИ Заказ 7741/22 Тираж б 79 Подписное лиал .ППП "Патент", г. Ужгород, ул,Прбектнаяются на буртики 4.После выравнивания температур колец 2 и 3 стяжноекольцо 2 несколько уменьшится вдиаметре, а распорное кольцо 3 -увеличится, в результате чего со стороны колец 2 и 3 на буртики 4 будутпередаваться усилия в виде двух радиальных.равномерно распределенныхпо окружности давлений Р,...

Номер патента: 969536

Опубликовано: 30.10.1982

Авторы: Бугай, Воскресенский, Грацинский, Ефремова, Кизик, Коллеров, Крылов, Никитин, Прозоров

МПК: B29D 19/06

Метки: буровых, долот, отливки, центробежной, шарошек

...способа сос доемкости изготовления ша также их низкой стойкости Недостатком способа является нищая стойкость опорных поверхностей Цель изобретения - повышение качества шарошек.Указанная цель достигается тем, что в способе, включающем нагрев стакана из износостойкого материала, установку его в Форму, вращение Фор" мы и заливку в нее металла, стакан устанавливают во вращающуюся Форму после заливки в нее металла и выдерживают его неподвижным относительно формы до сцепления с кристаллизующимся металлом.Способ осуществляют следующим образом.969536 Составитель А, КузнецоваРедактор Ю. Середа Техред М. Коштура Корректор Н. Король Тираж 852 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 973005

Опубликовано: 07.11.1982

Автор: Фрэнк

МПК: B29C 55/00, B29D 28/00

Метки: конструкции, пластика, ячеистой

...узлу выдерживатьбольшие усилия между парой расположен-.ных на одной линии стренг либо междудвумя стренгами, расположенными первоначально под углом 900 друг к другу.Если стренги имеют достаточно большуютолщину, конструкция получается достаточно прочной для пользования, напРи-Омер в качестве изгороди для скота;относительно прочные легкие конструк-:ции могут быть использованы, например,в садоводстве длл сбора слив,На фиг. 1-3 " три этапа предложенного способа; на йиг. Й - разрез А-Ана фиг, 2; на фиг, 5 - разрез Б-Б нафиг. 2; на фиг. 6 - разрез В-В нафиг. 2; на фиг. 7 - разрез В-В нафиг. 2,вариант; на Фиг. 8- 12 - узлы.в пяти различных конструкциях, полученных согласно предложенному способу;,на фиг. 13 - разрез Г-Г на фиг. 12;на фиг....

Номер патента: 977190

Опубликовано: 30.11.1982

Авторы: Голубятников, Козык, Процык, Синенький

МПК: B29D 23/00

Метки: бестраншейной, орган, прокладки, рабочий, трубопроводов

...ленты 9, состояющее из нагревательного элемента 18 и прижимных подпружиненных элементов 19, закрепленных в цилиндре 15.Подача электрического тока осуществляется с помощью токосъемников 20, взаимодействующих с кольцевим коллектором 21, выполненным в паэе корпуса рабочего органа и кабеля 22, уложенного в отверстии 23.Специальный привод вращения бобины 8 и кассеты 5 состоит из привода,24, смонтированного на раме 1, и зубчатой передачи, состоящей из шестерен 25 и 26. Шестерня 25 прикреплена к валу привода 24, а шестерня 26 - к платформе бобины 8,Механизм принудительной подачи Формуемой ленты к средству 7 соединения ленты 9 состоит из шестерни 27, неподвижно закрепленной в пазу корпуса рабочего органа 3, ведущего диска с зубчатым...

Номер патента: 979142

Опубликовано: 07.12.1982

Авторы: Бройтман, Векслер, Гурвич, Кеймах, Метт, Полевой, Файншель

МПК: B29D 17/00

Метки: грампластинки, подачи, прессу, этикеток

...этикетопереносчика 1и расположенных с его противоположных сторон магазинов 2 для этикеток,каждый из которых состоит из пластин3-5, соединенных тремя стержнями 6расположенных между пластинами 3 и4 цилиндров 7 с поршнями 8, на которых укреплены диски 9, .смонтированного на оси магазина штыря 10 дляудержания этикеток 11, которые удерживаются от радиального перемещенияукрепленными на оси подпружиненнымищеколдами 12, взаимодействующими сфигурной штангой 13, при этом на конце штыря 10 укреплен насадок 14,выполненный в виде обратного конусас образованными на нем кольцевымирифлями. Устройство работает следующим образом,В полость цилиндров 7 подается давление воздуха и поршни 8 при своем перемещении дисками 9 воздействуют на фигурные штанги 13...

Номер патента: 979159

Опубликовано: 07.12.1982

Авторы: Иванкин, Киселев, Тилич

МПК: B05C 11/02, B05C 9/06, B29D 22/04 ...

Метки: детские, краски, мячи, нанесения, полос

...непрерывной очистки, выполненным в виде последовательно установленных по ходу движения шнуровсредства подачи растворителя, состоящего из дозатора 11, желоба 12, искребка 13. Отработанная краска собирается в сборник 14. Все механизмысмонтированы на стойках 15.Выходные концы б и 17 роликов 7и роликов 10 соответственно связаныс приводом вращения роликов.Устройство работает следующим образом.При отведенном рычаге 2 мяч 18фиксируется в вакуум-присосе 1,послечего рычаг 2 поворачивается на шарнире 3 в рабочую позицию. Включаютприводы вращения вакуум-присоса 1и роликов 7, 10,Мяч 18 касается движущихся шнуров5, несущих краску. Рычаг несколькосекунд удерживается в рабочей позиции, В результате контакта поверхности мяча 18 с движущимся...

Номер патента: 979166

Опубликовано: 07.12.1982

Авторы: Бессарабова, Иваськов, Савин, Филимонов, Хомяков

МПК: B29C 70/68, B29D 30/38

Метки: металлокордных, опрессовки

...осях 7 и 8, взаимодействующих с направляющими 9 и 10, которые закреплены друг над другом в верзикальцой плоскости под рабочей поверхностью электромагнитного стола 11. Направляющая 9 регулируется по высоте винтами 12, закреплена на раме, на которой 1 О 20 25 Зо 35 40 45 50 55 крепится электромагнитный стол 1 и прижимается к ней винтами (нз цертежах не обозначены ).Направляющая 1 О кренится также к рз. ме электромагнитного стола 11 посредством винтов (на фиг. 3 не показаны).Ходов.(с катки 6 опираются нз наиравлякицие 9 и 1 О Оси 7 и 8 смонтированы В иолзунс 13, который жестко связан с иодви ж ной ка р еткой 5.(1 ривод для перемещения опрессовоц.ного механизма 4 выполнен В виде лвухходового иневмоцилиндра 14, смонтированного на...

Номер патента: 739835

Опубликовано: 15.12.1982

Авторы: Воронов, Гнусарев, Пленцов, Русаков, Саколищ, Смирнов, Шадрухин, Шиленков

МПК: B29C 35/02, B29C 65/70, B29C 65/78 ...

Метки: крупногабаритных, резинотехнических, сборки

...их возвратно-поступательного перемещения,а укладчик выполнен в виде тележки и снабжен расположенной на последней с воэможностью возвратно-поступательного перемещения поперек сбороЧного стола кареткой, на которой установлены устройства для раскатки заготовок и освежения их кромок, Кроме того,устройство для прикатки станин смонти. ровано на тележке укладчика,.На фиг.1 изображен пресс, общий вид; на фиг.2 - часть пресса с тележ кой; на Фиг,3 - вид по стрелке Ьна фиг.2,установка содержит пресс, включающий станину 1, выполненную иэ С-об-. раэйых стоек, на которой закреплены нижняя вулканизационная плита 2,имеющая эластичную диафрагму и наг.реватели (на чертежах не показаны),и верхняя плита 3 с приводом 4 ее возвратно-поступательного...

Номер патента: 268632

Опубликовано: 07.01.1983

Авторы: Гарасюта, Зрезарцев, Мищенко

МПК: B29C 33/44, B29D 23/00

Метки: оправок, съема, труб

...изделия 7.Ложементы вместе с оправкой с изделием перемещаются к винту 13, смонтированному на опорнь 1 х стойках 5 каркасаНа конец оправки надевается сменное упорное кольцо 20, которое придальнейшем перемещении оправки с изделием упирается в брусья подвижных 20упоров, и ложементы Фиксируются отвозможного откатывания,Подьемный стол изделия устанавливается по высоте так, чтобы обеспечить соосность оправки с силовым гидроцилиндром подвижной каретки, Подвижная каретка 6 вместе с насоснойстанцией 2 и маслобаком, размещеннымв корпусе каретки, приводом холостогохода 21 перемещается на катках 22 покаркасу 4 в правое крайнее положение,где жестко фиксируется относительнокаркаса двумя фиксаторами 23, управляемыми гидроцилиндрами 24. Шток...

Номер патента: 268631

Опубликовано: 15.01.1983

Авторы: Гарасюта, Зрезарцев, Мищенко

МПК: B29C 33/44, B29D 23/00

Метки: оправок, съема, труб

...в крайнее правое положение к концу подъемного стола, После выполнения данных подготовительных операций включается силовой гидроцилинцр и шток начинает втягиваться, извлекая оправку иэ изделия, а изделие упирается. своим торцом в сменное упорное кольцо и остается на ложементах подъемного стола. Когда шток силового гидроцилиндра приходит в исходное положение (полностью втянут), гицроцилиндры .23 расфиксируют подвижную ка ретку,Шток. силового гидроцилиндра выдвигается и, отталкиваясь от лежащей на ложементах оправки с изделием, отодвигает каретку на величину своего хода. Каретка фиксируется, шток силового гидро- цилиндра втягивается и извлекает оправку из изделия на величину своего рабоЭ 26 МЗку с силовым...

Номер патента: 378060

Опубликовано: 15.01.1983

Авторы: Жила, Олейник, Рудницкий, Суховей

МПК: B29C 33/44, B29D 23/00

Метки: оправок, съема, труб

...оправкииспользуются известные механизмы,Перед укладкой оправки 21 с кольцами изделий 22 на локементах тележек9-11 последние с помощью бесконечноготроса н узлов стопорения выставляются4 Овдоль стола 6 пропорционально размещению колец изделия на оправке, а боковыераздвижные упоры 12 разводятся максимально в стороны, т.е. на размер, больший диаметра 3 изделия. На подготовленные тележки 9-11 кладут оправку 21 с45кольцами изделий 22 после чего сводятупоры 12 до соприкосновения с боковойи торцовой поверхностями кольца изделия.Подъемный стол изделия устанавливают по высоте так, чтобы обеспечитьсоосность оправки с силовым гидроцилиндром каретки 1. Каретка 1 вместе с насосной станцией 2 перемешается на катках 23 по каркасу 4 в правое...

Номер патента: 994597

Опубликовано: 07.02.1983

Авторы: Баканов, Быхов, Волов, Вострякова, Кондратьев, Кривошеев, Морозов, Морозова, Новичихина, Степанов, Федотов, Шапиро

МПК: B29D 23/00, C08L 9/06, D06M 15/233 ...

Метки: напорный, плоскосворачиваемый, рукав

...1 г 5Стеарат цинка 0,5П р и м е р 3. Готовят композицию следующего состава, вес. Ъ:Бутадиенстирольный термоэластопласт (марки ДМСТ (Р) или ДСТ) 76,5Технический углерод 21,0го лавсану, кгс/см ф к абразивному износу,22 24 12-16 1100 1150 1184через 100 циклов нарушенийгерметичности не наблюдается 950 980.через 9-48 цикловнарушение герметичностярьиин25 к циклическим 5, Мороэостойкость С 80 80 80 Вутадиенстиральный термоэластопласт Технический углерод Воскс Б-изопропил-И-фенилфенилендиамин,4 Стеарат цинка Формула изобретения 71,5-76,521,0-23 рО1,7-3,0 40 0,6-17 0,2-0,8 45 Составитель Л,Реутова Редактор В.Ковтун Техред Е,)(аритончикКорректор Ю.МакаренкоЗаказ 577/9 Тираж 463 Подписное ВНИИПИ Государственного комитета СССР по делам...

Номер патента: 1007996

Опубликовано: 30.03.1983

Авторы: Блок, Ритумс

МПК: B29D 1/00

Метки: полимерных, пресс-форма, резьбами

...с реэьбами различного шага резьбовой знак и резьбовое кольцо установлены с воэможностью ограниченного осевого перемеще ния одного иэ них относительно другого.Зля предотвращения повреждения резьб при сталкивании изделий с оформляющих боковые поднутрения пуансонов резьбовые кольца снабжены закрепленными в них взаимодействующими с подвижной плитой толкателями,При этом толкатели могут быль установлены в подвижной промежуточной плите,На фиг. 1 показана предлагаемая пресс-форма, разрез; на фиг. 2 - то же, с толкателями, закрепленными в реэьбовых кольцах, на фиг. 3 и 4 - то же, с толквтелями, установленными В подвижной пиите и закрепленными в резьбовьк кольцах в сомкнутом положении и,соответственно, при съеме изделий.Пресс-форма содержит...

Номер патента: 1009798

Опубликовано: 07.04.1983

Авторы: Асташкин, Кувшинов

МПК: B29C 53/46, B29C 70/72, B29D 23/00 ...

Метки: арматуры, крепления, обечайках, стеклопластика, цилиндрических

...на поверхность обечайки, один конец арматуры пропускают в отверстие Изобретение относится к техноло"гии изготовления конструкции в ви-де тонкостенных цилиндрических твпвращения, работающих в контакте сагрессивными средами, например стволов вытяжных труб, гаэоходов, вентсистем и т.п., и может быть использовано в строительстве и химическойпромыаленности,Известен способ крепления арматуры в изделиях путем ее запрессовки в предварительно просверленноеотверстие в стенке изделия 1 1,Такой способ обеспечивает надежное закрепление арматуры, однакодля его осуществления в стенкеизделия, необходимо сверлить отверстия, которые нарушают его целостность, а это при эксплуатации изделия может вызвать быстрый выходего из строя.Известен также...

Номер патента: 1009801

Опубликовано: 07.04.1983

Авторы: Вакилов, Павлов

МПК: B29C 65/70, B29C 65/78, B29D 22/00 ...

Метки: заготовок, кромок, листовых, соединения, эластичных

...неподвижно,выполнена с проемом для захода подвиж.ной плиты и снабжена шарнирно смонтированной на ней со стороны соединяемых кромок с возможностью поворотав вертикальной плоскости планкойс профильными упорами для заготовок.При этом, профильные упоры выполнены из эластичного материала.Кроме того, основание снабженоупорными штифтами, взаимодействующими с поворотными планками, в последних выполнены пазы для захода упорных шифтов, а направляющие для подвижных плит установлены на основании.Привод для перемещения подвижной плиты в горизонтальной плоскости снабжен связанными с ним посредством дополнительного промежуточного элемента толкателями, размещенными в выполненных в подвижной плите и основании пазах, причем в пазу основания толкатели...

Номер патента: 1016198

Опубликовано: 07.05.1983

Авторы: Мелентьев, Поляков

МПК: B29C 33/44, B29C 33/76, B29D 23/00 ...

Метки: оправок, съема, трубчатых

...тяги кулачков для взаимодействия с оправкой, причем в свободном конце полой тяги штанги выполненырадиальные отверстия для захода кулачков.При этом, свободный конец полой 15 штанги выполнен с центрируюшим наконечником.На фиг. 1 представлена принципиальная схема устройства, на фиг. 2разрез Л-А .на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2.Устройство содержит цепной транспортер 1 с приводомне показан),горизонтально подвижную каретку 2для перемещения оправки, связанную с 25 "гранспортером 1 и имеющую приспособ.ление 3 для захвата рукава, упор 4для изделия с отверстием для проходаоправки, упор 5 для оправки и опорыб для изделий.Приспособление для захвата опраЗ 0 вок включает полую штангу 7 жесткосвязанную одним концом посредствомстойки 8 с...

Номер патента: 1018855

Опубликовано: 23.05.1983

Автор: Хамзин

МПК: B29C 47/24, B29C 70/70, B29D 30/48 ...

Метки: обрезинивания, проволок

...проволок, выполнена в видеконтактирующих боковыми поверхностямироликов 11 и 12 с кольцевыми канавками,консольно смонтированных на планке 7 посредством осей 13 с возможностью поворотаотносительно своих продольных осей. 5 10 15 20 25 30 35 40 45 Направляющая, образующая щель для выхода обрезиненных проволок, выполнена в виде параллельно расположенных роликов 14 и 15 с гладкими боковыми поверхностями и ребордами 16 на свободных концах. Ролики 14 и 15 смонтированы на планке 8 посредством осей 17 с возможностью поворота относительно своих продольных осей и образуют щель 18 для выхода обрезиненной проволоки.На свободных концах осей 13 и 17 выполнены торцовые пазы 19 для их поворота, а в корпусе 6 выполнены отверстия 20 для прохода концов...

Номер патента: 803297

Опубликовано: 15.06.1983

Автор: Никифоров

МПК: B29C 33/38, B29C 33/76, B29D 23/00 ...

Метки: гибкий, дорн, рукавных

...и установленный на наружной поверхности последней стягивающий элемент 12В таком дорне стягивающий элемент выполнен в виде проаольных металличес 20 ких элементов, закрепленных на поверх ности спирали-трубки с помощью точечной сварки, что усложняет технологию изго товления дорна.Целью изобретения является упрощение 25 технологии изготовления цорна.Цель.цостигается тем, что в дорне, соаержащем спираль трубку и установленный на наружной поверхности последней стягивающий элемент, последний выполнен 30 в виде оплетки из проволоки, нанесенной на поверхность спираль-трубки поц уг лом 18-30 относительно проаольной оси последней. 297 2.На чертеже изображен прецлагаемыйдорн, общий виа.Гибкий дорн соцержит спираль-трубкз 1 и установленный на...

Номер патента: 1024300

Опубликовано: 23.06.1983

Авторы: Краснер, Шумов

МПК: B29C 33/44, B29C 33/76, B29D 23/00 ...

Метки: гнутых, дорнов, съема, трубчатых

...снабжено смонтированной на раме вертикально подвижной кареткой с кронштейнами для установки пакета с дорнами.На фиг.изображено предлагаемое устройство, общий вид, продольный разрез; на фиг. 2 -- разрез А - А на фиг. 1; на фиг, 3 -- разрез Б - Б на фиг. 2; нц фиг. 4положенияя планки-с ьемника и рп със)1 е рукава с прямого и криволинейного участков дорна.1 строй ство содержит ра му 1 с на 11 рс 1 вляющей 2, на которой установлена верт 11- кально подьч 1 н;пня от винта 3 каретка 4, с 11 абже 1111.1 м кр 1;1 г 1 с 1111 ами 5 для установки 1 икетп ,. 11 О:,:1 .,1, 111 арни 1 н) закреплен ными д 1,риа, 1 с 1,):11 юлс 1111 ь и с возможностью . 1 зв 11: . 1: Ост) нательного перемс 51520 25 30 35 40 45 50 5 щения посредством рычага 7...
