Иваськов

Номер патента: 599451

Опубликовано: 07.03.1991

Авторы: Иваськов, Савин, Хомяков

МПК: B29C 43/28

Метки: металлокордного, обрезиненного, полотна

...облегчаятранспортирование роликов к каландрудля сращивания коицов нитей шпулярника и каландра,На фиг,1 показано предлагаемоеустройство; на фиг.2 - то же, план; .на фиг.3 - то же, вид сбоку; нафиг.4 - устройство на позиции,заправ" 20ки; на фиг.5 - шаговый и прижимнойролики.Устройство для изготовления обрезиненного металлокордного полотнасодержит шпулярник 1 и каландр 2 25с подвижными между ними но направляющим 3 щаговым 4 и прижимным 5 роликами от стола 6 позиции заправки металлокордных нитей к каландру 2,На оси 7 шагового ролика 4 смонтированы кронштейны 8 с Фиксаторами9 для оси 10 прижимного ролика 5.На столе б установлены плита 11 состойками 12 для прижимного ролика5 и по обе стороны относительно продольной оси последнего...

Номер патента: 563768

Опубликовано: 07.03.1991

Авторы: Иваськов, Канцев, Конюк, Савин, Хомяков, Читаев

МПК: B29D 30/38

Метки: обрезиненного, отбора, полотна, раскроенного, стыковки

...как работники не могут дотянуться до серединь 1 стыка и расправить имеющиеся на стыкуемых полосах складки и гофры.С целью облегчения условий труда и повышения качества стыка при сты 563768ковке крупногабаритных полос в предлагаемом устройстве механизм для отбора закроенных полос установлен под рабочей ветвью транспортера диагонально-резательной машины и выполнен в виде подъемного рольганга, ролики которого расположены в промежутках между лентами транспортера диагонально-резательйой машины, па реллельно последним.Стыковочный стол консольно смонтирован над транспортером диагональнорезательной машины и расположен входной стороной вдоль указанного транс" 15 портера. Стыковочный стол снабжен смонтированным вдоль его входной стороны обводным...

Номер патента: 668181

Опубликовано: 07.03.1991

Авторы: Иванов, Иваськов, Савин, Хомяков

МПК: B29C 43/28

Метки: металлокордного, обрезиненного, полотна

...в нем нитей, особенно "при малом йх диаметре, нарушается точность распределения нитей по шагу и тем самым снижается качество готового полотна.Целью изобретения является повышение качества обрезиненного металлокордного полотна с плотным шагом. Указанная цель достигается тем, что металлокордные нити собирают в два безуточных полотна с одинаковым количеством нитей в каждом, равным половине количества нитей в готовом полотне,"м сшагом между йитями, равным удвоенному шагу в готовом полотне,обрезинивают одно иэ полотен с одной стороны, затем укладывают на него с необрезиненной стороы второе полотно, располагая нити"последнего в про" межутках между нитями первого полотна, и обрезинивают собранное полотно с другой стороны,На Фиг.1 изображена...

Номер патента: 758668

Опубликовано: 30.01.1991

Авторы: Волков, Иванов, Иваськов, Савин, Хомяков

МПК: B29C 43/28

Метки: металлокордного, обрезиненного, полотна

...по радиусу, выбранномуравным радиусу поперечного сеченияобрезиниваемых нитей металлокорда,Обводные ролики 7 и дублировочный ролик 8 с щаговыми канавкамисмещены в горизонтальной плоскостиотносительно роликов 4 на расстояние, равное одному шагу межд нитями в готовом полотне. Шагонаправляющие ролики 4 установлены у каландра 5 так, что нити металлокорда огибают валок 10 с шаговь.ми канавками.Установка работаег следующим образом,Металлокордные нити 11 подают сошпуль 2 шпулярникав шагораспределяющие устройства 2 и 3 и собирают в два безуточных полотна 13 и 14с одинаковым количеством нитей,равным половине количества нитей вготовом полотне, которые распределяются с шагом, равным удвоенному шагумежцу нитями в готовом полотне.ри этом в полотне...

Номер патента: 1101397

Опубликовано: 07.07.1984

Авторы: Иваськов, Марамыгин, Савин, Хомяков

МПК: B65H 23/02

Метки: дублирования, полотен, рулонного

...в направляющих 11 установлена каретка 12, несущая вертикальные стойки 13.Каретка 12 связана с гидроцилиндром 14, установленным на платформе 3. Гидроцилиндр 14 управляется дополнительным установленным на платформе 3 датчиком 15 положения кромки прокладочного полотна 16, раскатываемого с валика 17, который установлен в рулонодержателе 13,Устройство работает следующим образом. 5 10 15 40 45 50 55 При включении электродвигателя 7 через муфту 6 приводится во вращение товарный валик 5, на который закатывается резинокордное полотно 10 и прокладочное полотно 16.Для обеспечения центровки прокладочного полотна 16 на валике 5 (для выравнивания кромок полотна в плоскости б-б) положение кромки полотна контролируется датчиком 15 (фотореле), от...

Номер патента: 979166

Опубликовано: 07.12.1982

Авторы: Бессарабова, Иваськов, Савин, Филимонов, Хомяков

МПК: B29C 70/68, B29D 30/38

Метки: металлокордных, опрессовки

...осях 7 и 8, взаимодействующих с направляющими 9 и 10, которые закреплены друг над другом в верзикальцой плоскости под рабочей поверхностью электромагнитного стола 11. Направляющая 9 регулируется по высоте винтами 12, закреплена на раме, на которой 1 О 20 25 Зо 35 40 45 50 55 крепится электромагнитный стол 1 и прижимается к ней винтами (нз цертежах не обозначены ).Направляющая 1 О кренится также к рз. ме электромагнитного стола 11 посредством винтов (на фиг. 3 не показаны).Ходов.(с катки 6 опираются нз наиравлякицие 9 и 1 О Оси 7 и 8 смонтированы В иолзунс 13, который жестко связан с иодви ж ной ка р еткой 5.(1 ривод для перемещения опрессовоц.ного механизма 4 выполнен В виде лвухходового иневмоцилиндра 14, смонтированного на...

Номер патента: 861097

Опубликовано: 07.09.1981

Авторы: Волков, Горбановский, Иваськов, Савин, Хомяков

МПК: B29C 43/28, B29C 70/68

Метки: нитераспределительное

...натяжка 40 всех нитей верхнего потока, а затем их раскла дьвание в кольцевые канавки а ролика 4 снизу (фиг, 6), Натяжка нитей в данном случае позволяет удерживать их от выпадания из коль. цевых канавок роликов 3 и 4. 45Далее нити нижнего потока пропускаются через нинюю пару роликов 5 и б (фиг. 6) с одновременным раскладыванием их по коль. цевым канавкам ролика 5 сверху и соединяют. ся узлами или другим способом с соответству 4юшими металлокордными нитями 18, находящи.мися на каландре 19 от предыдущей заправки,после чего включается каландр и производит.ся натяжка всех нитей нижнего потока с одновременным поворотом щек 8 с нижней паройроликов 5 и 6 вокруг оси 9 (фиг. 7), Послеустановки всех роликов в горизонтальной плос.кости нижйяяпара...

Номер патента: 798011

Опубликовано: 23.01.1981

Авторы: Волков, Иванов, Иваськов, Савин, Хомяков

МПК: B65H 49/20

Метки: нити, размотки

...например, шпулярника линии для обрезинивания металлокорда. Кронштейн 7 и балка 34 обеспечивают наклонное положение паковкодержателя по отношению к вертикальной плоскости, по край. ней мере, на 5-100Устройство работает следующим образом. 40На паковкодержателе 1 насаживают шпулю 35 с металлокордом так, чтобы в отверстие, имеющееся на Фланце шпули, вошел поводок 8, в случае применения импортных шпуль, В случае 4 применения отечественных шпуль вначале на паковкодержатель 1 насаживают сменную втулку 9, Фиксируя ее от произвольного вращения вокруг оси паковкодержателя с помощью поводка 8. А за- р тем уже на сменную втулку навешивают шпулю с мет аллокордом т аким образом, чтобы в отверстие на Фланце шпули вошел поводок 11. Теперь, при...

Номер патента: 767002

Опубликовано: 30.09.1980

Авторы: Иванов, Иваськов, Савин, Хомяков

МПК: B65H 49/20

Метки: нитевидного, размотки

...линии для обрезинивания металло"корда, Кронштейн 7 и балка 23 обеспечиваютнаклонное положение паковкодержателя по от.ношению к вертикальной плоскости по крайнеймере на 5 - 10,Устройство работает следующим образом,На паковкодержатель 1 навешивают шпулю24 с металлокордом так, чтобы в отверстие,имеащееся на фланце шпули, вошел поводок 8,в случае применения импортных шпуль. В случае применения отечественных шпуль вначалена паковкодержатель 1 насаживают сменнуювтулку 9. Фиксируя ее от произвольного враше-.ния вокруг оси паковкодержателя с помощьюповодка 8; А затем уже на сменную втулкунавешивают шпулю с металлокордом такимобразом, чтобы в отверстие на фланце шпуливошел поводок 11. Теперь при стягивании ме.таллокордной нити со...

Номер патента: 745833

Опубликовано: 05.07.1980

Авторы: Горбановский, Иваськов, Марамыгин, Савин, Хомяков

МПК: B65H 25/22

Метки: компенсатор, ленточного

...петли компенсатора,т. е. соответственно наибольшей длне петли, для того чтобы при подъеме каретки 7 осуществлять полный выбор прижимной ленты 16.Компенсатор работает следующимобразом. Заправку компенсатора ленточным материалом 17 можно проиэво"дить при любом положении каретки 7 в нижнем, верхнем или промежуточном.Для заправки материала 17 включаютприводы 18 и 19 и вращением роликов2 и 3 приводят в движение поддерживающую ленту 11 и прижимную ленту16. Материал 17 движетсяпо стрелкеА между лентами 11 и 16 и последо-.вательно заполняет (проходит) петликомпенсатора.При накоплении материала 17 в компенсаторе включают привод 18, а привыборе материала, 17 иэ компенсаторавключаютпривод 19. В зависимости" "от"использования комйенсатора в...

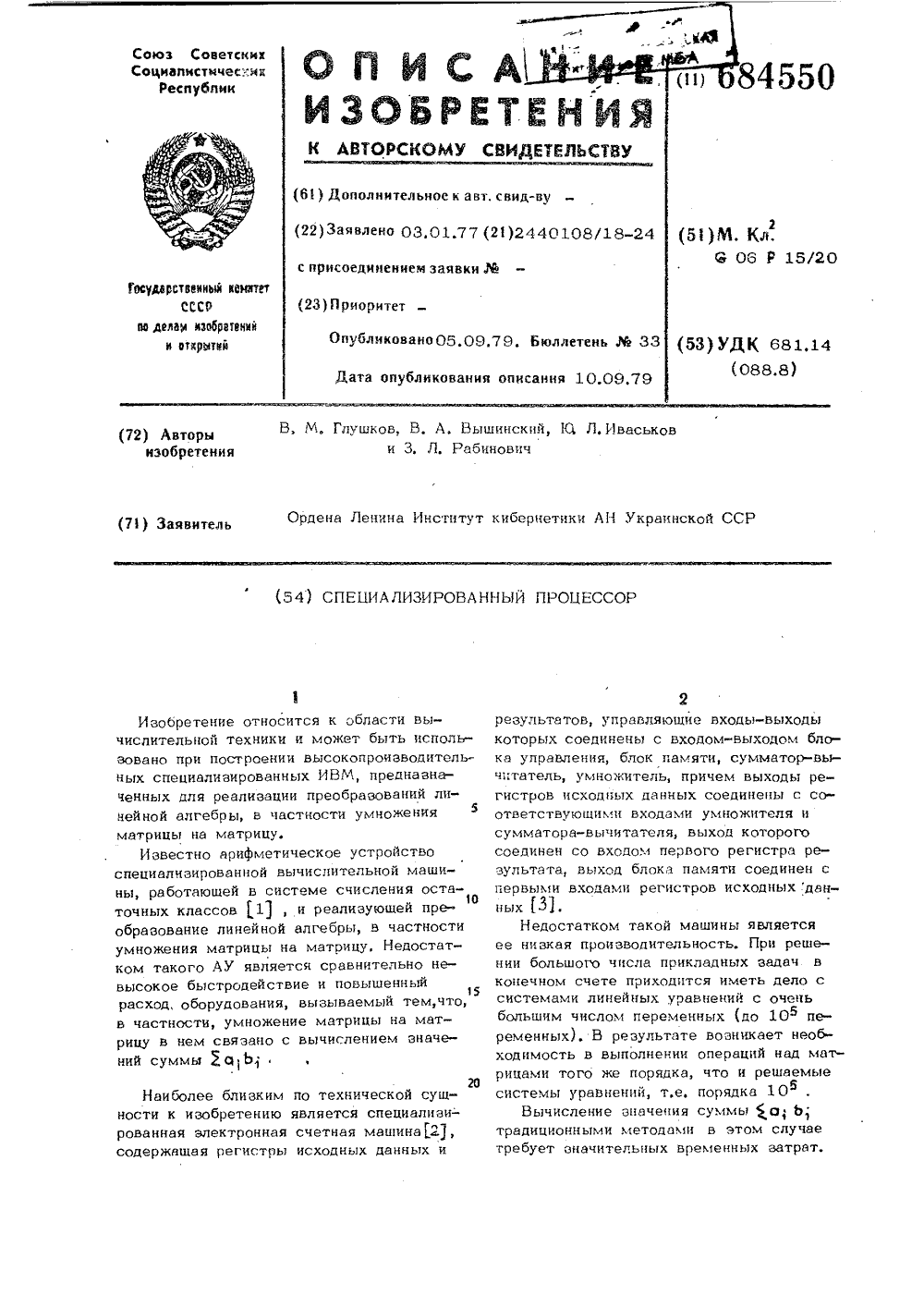

Номер патента: 684550

Опубликовано: 05.09.1979

Авторы: Вышинский, Глушков, Иваськов, Рабинович

МПК: G06F 15/00, G06F 17/16

Метки: процессор, специализированный

...9 (число а 1 вычитается изчясла 1г . Полученная на его выходе раз 30ность записывается в регистр 7 с последующей( перезаписью в регистр 4.Проведенные преобразования соответствуют представлению исходной квадратнойматрицы в следующем виде:35 с 4 (ог - с 14) 41а-(о 1" 1 г а 42 О О+АО а- Д",а 41 1 Й 11 45 Нартнойих стр 50 Этой матрице ставится в соответствие действительное число, отвечающее матр иц Р 1 ) Р 2п 2 ) ( Р 1 21 1) Ы 2 Х 11 ЗЙ аа, а -с 2 О(а г)5й 11 О(с"г 2 1) Как уже отмечалось, матрица евмеияется действительным числом этом кончается первый цикл ствнд операции "свертывания двух верхи матрицы МДальнейшее преобразование мвт связано с использованием матрицы Этй ) 1 Т(И Ц(1 ПО.1 У ОН 1 т )К, 1 Ев ( СС=(И Л(- вого столбца В)ят...

Номер патента: 666097

Опубликовано: 05.06.1979

Авторы: Бессарабова, Иваськов, Савин, Хомяков

МПК: B29H 17/30

Метки: диагонально-резательной, обрезиненного, органу, подачи, полотна, режущему, шаговой

...2,) ч укрепленных с помощью кронЕнтейчав 3 на станине 4. На каретке 1 смонтирова= ны нижний неподВижный прижим 5 и Вар=. хний подвижный прижим 6, соединенный шарнирна со штоками двух пне)змопилинд: РОВ 1 а таКже УКРаПЛЕНИЬЕХ На КВРат)та 1,. Для устранения перекосов при дви)кении каретки 3. снизу к ней прикреплен Вап Я) СВОООДНО ВРаПХИЕОЩИЙСЯ З 110 ЯШ 1)Пфф никах 9, с жестко закрепленными на немлд двумя зубчатыми колесами ).О, входящи- МН В даДЕПЛЕНИЕ С двумя дубч,)тЫ)ИИ Пай.- ками ).1 укрепленными на станине 4 и расположенными параллельно направле.-. пего движения каретки 1.,)"Еалеа каретка 1 шар 1 л 1 рно содцинена с шатуном ) 2который, в свою очередь, шарнирна соединен с ползуном 13, установленным на кривошиле 14 и...

Номер патента: 538899

Опубликовано: 15.12.1976

Авторы: Горбановский, Иваськов, Марамыгин, Савин, Хомяков

МПК: B29H 17/28

Метки: заготовок, обрезиненного, полотна, раскроенного, стыковки

...по высоте: с обращенных к зоне стыковв концов меньшими по высоте ступеньками г для захода стыкующих плит 8, 10 и 20 ббльшими по высоте ступеньками д с продольными направляющими пазами е, взаимодействующими с гребенками б стыкующих плит 8, 10.Привод вертикального возвратно-поступа тельного перемещения стыкующих плит 9, 10выполнен в виде пневмоцилиндров 12 - 14. На штоках пневмоцилиндров 13 закреплены ролики 15, взаимодействующие со стыкующей плитой 9.30 Привод гор го вз перемещения стыкующих плит 8 - 11 выполнен в виде пневмоцилиндров 16.Для отбора состыкованного обрезиненного полотна на станине 1 установлены катушка 17 с приводными роликами 18, подвижный 19 и неподвижный 20 ролики компенсатора.Работа устройства осуществляется...

Номер патента: 519334

Опубликовано: 30.06.1976

Авторы: Горбановский, Иваськов, Канцев, Марамыгин, Савин, Хомяков

МПК: B29C 27/00

Метки: заготовок, полимерных, соединения

...19, смонтированных 1 Она опоре 2. На осях 19 закреплены рычаги 20с роликами 21 и рычаг 22, взаимодействующий с рычагом 18 посредством тяги 23.Пружинные пластины 6, 7 для предварительной фиксации соединяемых заготовок 15установлены на боковинах 24 опоры 2,причем пластина 6 выполнена поворотной нарычаге 25, соединенном со штоком привода 8,а пластина 7 закреплена на подвижном понаправляющим 26 вкладыше 27, взаимодействующем с поворотным рычагом 28 посредством смонтированного на последнем ролика 29.Рычаг 28 шарнирно смонтирован на боковине24 и связан со штоком привода 9,Между плитами 10, 11 и основанием 12 установлен корпус 30, подпружиненный относительно последнего пружиной 31 и шарнирносвязанный с ним посредством поворотной....

Номер патента: 503737

Опубликовано: 25.02.1976

Авторы: Горбановский, Иваськов, Канцев, Марамыгин, Савин, Хомяков

МПК: B29H 17/32

Метки: бортовых, колец, пневматических, покрышек, шин

...на стержнях 20,.эедц ецных с упорным кольцом 21 иподдружцценных прумсинами 22, Упорное кольцо 21 расположено перед пневмоццлиндрами 23, эакрепдецньсми на станине 1. На 45боковых частях 8 и 9 размещены дублируюшце элементы, выполненные в видесэсьцевьсх с 11 евматических камер 24.Иа бэюмй части 9 установлены крьсшыц 25, смэитцраранцьсе на направляющих Х26 и снабжвицьа нцевмэцилндрами 27.СВЕрку цсйбд.сца На СтаНИНЕ 1 ЗаКрЕПлен пневмэцялиндр 28 прижима, поршенькэтэрогэ ссэджат пружиной 29, а на егоштоке смонтирована вилка 30 с роликом 5531. На станине 1 эакрепсвны блок 32 истержень 33, на который устанавливается катушка 34 с проволокой 35,Устройство работает следуюцсим эбраээм.60 Сжаты 1 воздух ссэдаотся сса пио 11 лсоццдццдры 27, црц этом...

Номер патента: 498179

Опубликовано: 05.01.1976

Авторы: Иваськов, Савин, Хомяков

МПК: B29C 43/28, B29C 70/68

Метки: металлокордного, обрезиненного, полотна, ролик, устройству, шаговый

...кольцевые профильные канавки а. В образованной корпусом 3 полости б радиально расположены электромагниты с сердечниками 4 и электрическими обмотками 5. Электромагниты установлены продольными рядами с осевым смещением в каждом соседнем ряду. Наружные торцы в сердечников 4 выведены на наружную поверхность корпуса 3 заподлицо с ней через выполненные в последнем сквозные пазы г, а электрические обмотки 5 - в торцы шагового ролика. На торцах в сердечников 4 выполнены профильные канавки а.Работа шагового ролика рассмотрена нг примере устройства для изготовления обрезиненного металлокордного полотна.В исходном положении устройства для обрезинивания металлокордного полотна перед заправкой в шаговый ролик 6 концов металлокордных нитей,...

Номер патента: 476187

Опубликовано: 05.07.1975

Авторы: Иваськов, Канцев, Марамыгин, Савин, Хомяков

МПК: B29H 17/30

Метки: заготовок, листовых, отбора, раскроя

...4 в направлении перемещения режущего органа 2. Каретка 10 имеет захват для удержания заготовок, который может быть выполнен, напри мер, в виде электромагнитной плиты 11, смонтированной на каретке посредством штока 12.Каретка 10 установлена на направляющей 9 посредством ролика 13, связанного с ней тягой 14. Для поднятия захвата над столом 4 направляющая 9 выполнена ступенчатой с низким а и высоким б участками.Каретка 10 посредством штанги 15 жестко связана с режущим органом 2, поэтому ход А ее равен ходу Б режущего органа,Устройство работает следующим образом.В исходном положении режущий орган 2 находится в крайнем правом положении, как показано на фиг. 3. При движении его в крайнее левое положение, показанное на фиг. 2,...

Номер патента: 459350

Опубликовано: 05.02.1975

Авторы: Иваськов, Канцев, Савин, Хомяков

МПК: B29C 43/28, B29C 70/68

Метки: нитераспределительное

...свиде сударственный комитет (32) Приорит публиковано 05.02.75, Бюл ата опубликования описанИзобретение касается изготовления обрезиненного корда, оно предназначено для распределения нитей в установке для обрезинивания металлокорда.Известно нитераспределительное устройство, содержащее последовательно установленные направляющие гладкие ролики, гребенки и направляющий ролик с кольцевыми шаговыми канавками. Известное устройство не обеспечит равномерного распределения металлокорда при обрезинивании корда с плотным расположением нитей, так как при этом кольцевые канавки на ролике будут малой глубины, что приведет к выпадению нитей из них и перехлестыванию одной с другой.Целью изобретения является устранение указанного недостатка....

Номер патента: 452511

Опубликовано: 05.12.1974

Авторы: Иваськов, Марамыгин, Савин, Хомяков

МПК: B29H 17/30

Метки: листового, раскроя, режущее

...6 с приводом 7 ее перемешения пс направляющей. Устройство снабжено установленными на станине 1 упорами 8 и зак й на каретке поворотной плитой 9, 25 н дисковый нож 10 смонтированныйв корпусе 11. Поворотная плита шарнирно соединена с подпружименной пружиной 12 стержнем 13, установленным в кулисе 14 шарнирно смонтированной ыа каретке 6.Гайки 15 удерживают стержень 13 в кули- се, Устройство также снабжено смолгира- ванным на каретке фиксатором 16, подпрукиненным пружиной 17 и несушим ролик 18, взаимодействующий с размещенным на станине 1 клиновыми упорами 19. Второй ко- Ю нец Фиксатора взаимодействует с поворотной плитой 6.Устройство работает следуюшим образом, Металлокородное полотно подается на не подвижный нож 2 и прижмеуец к...

Номер патента: 448966

Опубликовано: 05.11.1974

Авторы: Иваськов, Канцев, Хомяков

МПК: B29H 17/28

Метки: автомат, кордного, обрезиненного, полотна, раскройно-стыковочный

...27 совершает возвратно-поступательное перемещение от кривошипно-шатунного механизма по направляющей 30, неподвижно закрепленной на раме 1, Захваты 25 перемешаются в пазах 31 неподвижной пружиной плиты 32 закрепленной на раме 1, захваты 26 - в пазах 33 подвижной прижимной плиты 34, имеющей возможность возвратно-поступательного перемещения в направлении, перпендикулярном плоскости материала,при помощи привода.Прижимные плиты 32 и 34 являются частью отборочно-стыковочного устройства. Приводы прижимов 12 и 14 и подвижной прижимной пружины 34 выполнены в виде рычажно-пружинных механизмов (см. фиг,6-9) каждый из которых содержит корпус 35 с подвижно смонтированным в нем валом 36, жестко соединенным с одной стороны с рычагом 37, а с...

Номер патента: 427744

Опубликовано: 15.05.1974

Авторы: Иваськов, Канцев, Марамыгин, Научно, Хом

МПК: B05C 13/00

Метки: движущегося, поворота, полотна

...при обработке кордпого полотна предлагаемое устройство сцабжено направляющими пластинами, закрепленными на опоре и имеющими прямоугольные отверстия, размеры которых соответствуют ширине и толщине обрабатываемого полотна, причем пластины расположены одна над другой так, что прямоугольные отверстия смещены на заданный угол в горизонтальной плоскости, а направляющие ролики установлены по периметру отверстий направляющих пластин.На фнг. 1 показано предлагаемое устройство, общий вид; па фиг. 2 - ролик, вид сверху.Устройство содержит стойку 1, на кронштейнах 2 которой закреплены пластины 3,Пластины расположены одна над другой п раззерпуты одна к другой, например, ца 30. Пластина имеет двенадцать отверстии,расположенных с интервалом 30, для...

Номер патента: 407815

Опубликовано: 01.01.1973

Авторы: Вител, Иваськов, Хом

МПК: B29C 70/68, B29D 30/44, B65H 23/032 ...

Метки: движущегося, ленточного, положения

...кордного полотна, резиновой прослойки и т. п, ленточных материалов.Известен способ контроля положения движущегося ленточного материала, например корда, путем контакта механических щупов с кромками контролируемого движущегося ленточного материала. Однако такой способ 1 контроля недостаточно точен, так как при контакте механического щупа с кромкой контролируемого материала происходит деформация кромки под действием силы прижатия к ней щупа.Цель иконтроля.Это достигается тем, что в сечении контакта щупов с кромками движущегося ленточного материала последний ограничивают при водными валками, касающимися поверхностей контролируемого ленточного материала и имеющими окружную скорость, равную скорости его движения. 15зобретения -...

Номер патента: 394225

Опубликовано: 01.01.1973

Авторы: Вител, Журбинский, Иваськов, Хом

МПК: B29B 11/02, B29D 30/46

Метки: гильотина, листового, резки

...2, с возможностью поворота вокруг которого смонтирована рама 3 со гцекамц 4. На щеках 4 ук 0 реплеца неподвижная ножевая балка 5, жестко скрепленная с плоскими направляющими 6.Подвижная ножевая балка 7, жесткоскрепленная с плоскими направляющцмц 8,5 которые свободно лежат ца плоских направляющих 6, и от перемещения,в вертикальномнаправлении удерживается плавками 9, укрепленными ца щеках 4 рамы 3.На ножевых балках 6 ц 7 укреплены дер 0 жателц 10, снабженные штуцерамц 11 гидравлических камер 12, осуществляющих прижим к ножевым оалкам 6 ц 7 плоских ножей13 таким образом, что режущие кромки последних расположены в плоскости контакта25 направляющих 6 ц 8.На подвижной ножевой балке 7 шарнирносмонтированы шатуны 14, связаццыс с...

Номер патента: 388878

Опубликовано: 01.01.1973

Авторы: Иваськов, Канцев

МПК: B23D 15/04, B26D 7/26, B29B 11/02 ...

Метки: листового, резки

...3 с ножом 4 и приводом, состоящим из шатунно-эксцентрикового механизма 5, редуктора б и электродвигателя 7.5 В рабочем положении нож 4 удерживается спомощью эластичной гидравлической камеры8. Между направляющими планками 9 настанине смонтирована неприводная балка 10с ножом 11, поджатая цилиндрическими пру 10 жинами 12 сжатия. Режущие кромки ножа 11выполнены из материала меньшей твердости,чем твердость материала режущих кромокножа 4,Балка 10 снабжена механизмом поджатия,15 состоящим из двух винтов 13, взаимодействующих с выполненной в балке 10 резьбой иустановленных одним концом в подшипниковых опорах 14.На одном из винтов смонтирована двухрядная звездочка 15, а на другом - одноряднаязвездочка 1 б. Звездочка 15 соединена...

Номер патента: 316627

Опубликовано: 01.01.1971

Авторы: Иваськов, Канцев, Хом

МПК: B65H 49/20

Метки: нитиасшс©ю§иай, пдтшндшн, размотки, тёи§ли©

...9, параллельной оси паковкодержателя, таким образом, что паковкодержатель может поворачиваться вокруг оси в вертикальной плокости,На концена5 защелка 10,иудерживающ жателе.В тормозной шкив 2 запрессован поводок18, который передает крутящий момент от0 гаковки на паковкодержатель и тормознойшкив.Тормозной шкив опирается на тормознуюколодку 14 которая смонтирована на рамепосредством рычага 15 связанного с поворотной пластиной 1 б, которая свободна посаженана палец 17, соосный с паковкодержателем.Поворотная пластина с тормозной колодкойфиксируется в определенном положении гайкой 18, Пружина 19 через толкатель 20 и ры 20 чаг 8 прижимает тормозной шкив к тормозной колодке. Усилие пружины регулируетсявинтом 21, фиксируемым контргайкой...
