B21D — Механическая обработка давлением листового, сортового, профильного материала или труб; перфорация

Номер патента: 858976

Опубликовано: 30.08.1981

Авторы: Крюков, Плотников, Попов, Шубин

МПК: B21D 13/08

Метки: гофрами, имеющими, лент, непрямолинейную, ось, штамп

...выполнены ограничителч 34 для ограничения перемещения съемников 28, а также фиксаторы 35.Штамп устанавливают на машину с нежестким ходом, В случае штамповки на машине с жестким ходом (например, на кривошипном прессе) штамп необходимо устанавливать на столе пресса на упругой плите (полиуретан, резина и т. д.), что исключит возможность заклинивания и поломки пуансонов.Штамп работает следующим образом.Лента 36 подается на шаг в рабочее пространство между рабочими инструментами и фиксируется предварительно отштампованным участком на фиксаторах 35 съем- ника 29, находящегося в крайнем верхнем положении,При опускании верхней плиты съемник 28 через ограничитель 34 опускает съемник 29 с лентой 36 в крайнее нижнее положение. При этом пружины 31...

Номер патента: 858977

Опубликовано: 30.08.1981

Авторы: Глазков, Ершов, Каширин, Ковалев, Ковригин, Федосова

МПК: B21D 19/00

Метки: листовом, материале, отбортовки, отверстий

...сделать данное устройство.Цель изобретения - увеличение высотыотбортованной части штампуемой детали.Указанная цель достигается тем, чтоустройство для отбортовки отверстий в листовом материале, содержащее матрицу и пуансон с гидравлической полостью, в которой размещен плунжер высокого давления, снабжено дополнительной емкостью, запол85897 формула изобретения Составитель В.Мус Техред А. Бойка Тираж 888 ИПИ Государственного к о делам изобретений и Москва, Ж - 35, Раушс ПП Патент, г. Ужгородимо Редактор Ю. КовачЗаказ 7413/20ВНИ с Корректор МПодписноемитета СССРоткрытийкая наб., д. 4/5ул Проектная 4 ст 113035филиал П ненной жидкостью под избыточным давлением и соединенной через обратный клапан с гидравлической полостью, а плунжер подпружинен...

Номер патента: 858978

Опубликовано: 30.08.1981

Автор: Жовтобрюх

МПК: B21D 22/02

Метки: давлением, инструмент, металлов

...и взаимодействующими с упругими элементами 2. Значения углов 4 и Р" между катетами и гипотенузой зажимных вкладышей приняты 30 и 60, а между катетами и гипотенузой отрезных вкладышей, соответственно, 30+ 3 - 5 и 60+ + 3 - 5. Отсюда следует, что катеты отрезных вкладышей смещены относительно катетов зажимных вкладышей на угол 3 - 5.При этом усилие реза равно где Г= з,Фг - площадь поперечного сечения отрезаемой заготовки;с 1 = 3 - 5 О - угол между катетами отрезных и зажимных вкладышей;6 - временное сопротивлениеразрыва.Угол а в принятом пределе являетсяуглом самоторможения, что позволяет обеспечить качественный зажим заготовки в момент реза.Штамп, в котором установлен инструмент, содержит неподвижную 8 и подвижную 9 плиты,...

Номер патента: 858979

Опубликовано: 30.08.1981

Авторы: Буров, Кравченко, Чечнев

МПК: B21D 22/04

Метки: листовом, материале, отверстиями, углублений

...1 отверстия в листовом материале 2 и последующей раскатке углубления, которую производят профилированным инструментом 3, установленным под углом к оси отверстия. Инструмент 3 в процессе формообразования углубления вращается вокруг своей оси, перемещается вниз по оси и обкатывается по его периметру отверстия, деформируя листовой материал до его соприкосновения с поверхностью гнезда матрицы 4.Пример. В обрабатываемой детали из сплава Д 16, толщиной 0,5 - 0,8 мм, предварительно просверливают отверстие, а затем устанавливают ее на поддерживающую матрицу и раскатывают отверстие формообразующим инструментом до получения углубления, соответствующего форме гнезда матрицы.Инструмент, установленный под углом 4 - 5 к оси отверстия,...

Номер патента: 858980

Опубликовано: 30.08.1981

Авторы: Аникин, Маленичев, Нефедов, Штрахов, Юдин

МПК: B21D 22/16

Метки: выдавливания, головка, раскатная, ротационного

...кронштейн 15 через тягу 17 и связь 18 связ со штоком 19 пневмоцилиндра 7. В нижнФормула изобретения зчасти корпуса 1 и гайки 3 выполнены окна 20 для удаления отходов.Головка для ротационного выдавливания работает следующим образом.На оправку, закрепленную в шпинделе токарного станка, надевается заготовка (фиг. 1). Поршень пневмоцилиндра 7 находится в крайнем левом положении, упираясь штоком 19 в регулировочный винт 9. Включается вращение шпинделя, затем механизм подачи суппорта станка, на котором закреплена головка, и с момента прикосновения роликов 4 с заготовкой происходит обработка ее. После первого прохода суппорт отводят в исходное положение. Поворотом ручки крана управления (не указан) переводят поршень пневмоцилиндра 7 вправо...

Номер патента: 858981

Опубликовано: 30.08.1981

Автор: Бойков

МПК: B21D 22/28

Метки: вытяжки, многопереходной, последовательной, штамп

...вытяжного перехода, высота которого меньше, чем длина пуансона, который в него вошел, между прижимом-съемником 5 и лентой 9 образуется зазор. Самый высокий пуансон 8 закусил дно колпачка совместно с матрицей 2 так, что стенки полуфабриката разгружены.При дальнейшем опускании плиты 1 вниз под действием пружин 4 прижим 5 с пуансонами 6 - -8 осуществляет перетяжку колпачков. Это будет происходить до тех пор, пока прижим 5 не прижмет ленту 9 к матрице 2, а зазор при этом ликвидируется. Расстояние между прижимом 5 и плитой 1 начиаст уменьшаться и вступает в работу пуансон 3 первого перехода вытяжки, Он воздействует на плоскую заготовку, зажатую между прижимом 5 и матрицей 2, и осуществляет вытяжку первого перехода, т. е....

Номер патента: 858982

Опубликовано: 30.08.1981

Авторы: Мухин, Родькин, Тюленев

МПК: B21D 25/00

Метки: глубинных, насосов, правки, растяжением, типа, штанг

...пи )штанга подаетс уст яна направляющий уголковый профиль кантователя 5, тем самым получая направление вдоль оси кареток 2 и 3, которые разведены так, что торцы любой штанги не доходят до кареток. Кантователь 5 за счет веса штанги нажимает на золотник (не показан), через который подается давление воздуха в силовой цилиндр 4, шток которого перемещает подвижную каретку 2 до тех пор, пока жесткий упор 15 ее не коснется торца штанги, далее подвижная каретка 2 перемещается вместе со штангой, которая, скользя по уголковому профилю кантователя 5, упирается другим своим торцом в жесткий упор 15 каретки 3, которая под действием штанги, упирающейся в ее жесткий упор 15, передает усилие на палец 8, замыкающий цепь конечного выключателя 6, при...

Номер патента: 858983

Опубликовано: 30.08.1981

Автор: Шутилина

МПК: B21D 28/28

Метки: отверстий, пробивки, радиальных

...цилиндра 7, закрепленного на столе 1. На штоке 8 цилиндра 7 установлен клин 9 преобразующего механизма, сопряженного через Т-образные пазы со скосами 1 О, выполненными на ползушках 2.Привод матриц 5 выполнен в виде силового цилиндра 11, также закрепленного на столе 1, и преобразующего механизма, состоящего из обоймы 12, установленной на столе 1, и кольца 13 с внутренней конической поверхностью 14, охватывающей ползушки 3 и взаимодействующей со скосами 15, предусмотренными в ползушках 3.На столе 1 выполнены сквозные радиальные пазы 16, а в кольце 13 выполнены сквозные радиальные пазы (не показаны), открытые с одной стороны, Пазы кольца 13 смещены относительно пазов стола 1 и кольцо 13 связано со штоком 17 цилиндра 11 через выступы 18,...

Номер патента: 858984

Опубликовано: 30.08.1981

Авторы: Капустяк, Озеров, Пшебильский, Ткачик

МПК: B21D 31/02

Метки: листовом, материале, образования, отбортовки, отверстий

...повышает эксплуатационные качествадетали в целом. формула изобретения 1. Способ образования и отбортовки отверстий в листовом материале, заключающийся в том, что с одной стороны в материал внедряют инструмент для образования отверстия и воздействуют прижимом на 10 участке, охватывающем получаемое отверстие, а с другой стороны создают противо- давление в зоне получаемого отверстия, материал выдавливают в полости между материалом заготовки инструментамидля образования отверстия прижима и противоюдавления, образуют отверстие с пленкои, а затем пленку удаляют, отличающийся тем, что, с целью увеличения высоты отбортованного участка, повышения точности его конфигурации и прочности, в заготовке 20 со стороны внедрения инструмента для...

Номер патента: 858985

Опубликовано: 30.08.1981

Автор: Гризун

МПК: B21D 35/00

Метки: ленточного, полосового, штамп

...съемник 7, закрепленный на направляющей 4 консольно. На винтах 6, между головками 8 и планками 5 установлены пружины 9.На торце планки 5 со стороны матрицы 2 выполнен скос 10, взаимодействующий с материалом 11 (полосой или лентой), На верхней плите 12 закреплена подкладная плита 13, пуансонодержатель 14 с пробив858985 формула изобретения ными пуансонами 15 и отрезным ножом 1 б. На матрице закреплен шаговый упор 17.На планке 5 может быть закреплен ролик 18, являющийся прижимом.Штамп для обработки полосового и ленточного материала работает следующим 5 образом.Материал 11 (полоса или лента) подается до шагового упора 17, При ходе верхней плиты 12 вниз пробивные пуансоны 15 пробивают отверстия в материале 11, а отрезной нож 16 отрезает...

Номер патента: 858986

Опубликовано: 30.08.1981

Авторы: Капустяк, Озеров, Пшебильский, Ткачик

МПК: B21D 37/00

Метки: инструмент, протяжки, штамповки

...оси и перпендикулярном ей.858986 Формула изобретения ЦЭцг. Позицией 2 обозначена деталь, обрабатываемая предлагаемым инструментом, позицией 3 - обрабатываемый паз, позицией 4 - технологические поперечные пазы.Работа инструмента заключается в следующем.Пример. В детали 2, представляющей собой втулку, предварительно получают, например, путем фрезерования два поперечных технологических паза 4, Предлагаемый инструмент предназначен для протяжки во втулке продольного паза 3, С этой целью острые концы, находящиеся на периферии рабочей части инструмента, устанавливают в поперечные пазы 4 под воздействием усилия пресса на противоположный торец инструмента, прошивают продольный паз 3,Равномерное зеркальное расположение зубьев относительно оси...

Номер патента: 858987

Опубликовано: 30.08.1981

Авторы: Кривда, Пшенишнюк

МПК: B21D 37/12

Метки: сферодвижной, штамповки

...одно из колес которого жестко связано с корпусом, а второе - в прессователем.На чертеже изображен сферодвижныймеханизм, общий вид в продольном разрезе.В корпусе 1 на подшипниках 2 и 3 расположена втулка 4 с эксцентричной осевой расточкой. Втулка 4 имеет привод вращения 20 от червячной пары - червячного колеса 5,установленного неподвижно на втулке 4 и червяка 6. Водило 7 с прессователем 8, несущем инструмент 9, своим хвостовиком858987 Формула изобретения Составитель Н. ЧеТехред А. БойкаТираж 888Государственного коелам изобретений исква, Ж - 35, РаушскПатент, г. Ужгород рнилевскаяКорректор ВПодписное итета СССР Ю. Ковач20ВНИИПпо113035, Милиал ППП дакто каз 74 ницкая м открытий ая на 6 д 4/5 ул. Проектная, закреплено во втулке 10,...

Номер патента: 858988

Опубликовано: 30.08.1981

Авторы: Глазков, Ершов, Каширин, Савченко

МПК: B21D 41/02

Метки: заготовок, полых, сварных, формоизменения, цилиндрических

...направлении, например, 10 с помощью пресса. При сжатии сварнойшов должен располагаться на боковой криволинейной части заготовки, Затем заго 858988товка одевается на внутренние вставки 2, форма и размеры которых соответствуют форме и размерам внутренней поверхности боковых криволинейных участков заготовки. Снаружи сварной шов и околошовная зона заготовки прижимаются жестким прижимом 3 с усилием (,) к внутренней вставке. После этого производится раздача заготовки за счет поворота вставок друг относительно друга. Раздача ведется до получения заданной чертежом длины периметра, Силы трения, возникающие под прижимом, блокируют опасное сечение заготовки, предотвращая локализацию деформаций. Раздача может вестись с нагревом заготовки...

Номер патента: 858989

Опубликовано: 30.08.1981

Авторы: Грязев, Иванов, Кравченко, Мешков, Мыкало, Пшеничный, Хмара, Чечелюк

МПК: B21D 43/00

Метки: листов, машине, обрабатывающей, отделения, подачи, стопы

...а на другом смонтирован прижимной валок 33. Усилие пружины 32 регулируется винтом 34, установленным в двуплечем рычаге 31, а зазор между валком 33 и одним из валков 28 регулируется винтом 35, установленным в двуплечем рычаге 31. Позицией 36 обозначен паз для прохода материала 1, а позицией 37 - пресс.Устройство работает следующим образом Перемещение планки 26 регулируют зазор между ней и направляющими 2, т. е. 4приводным валком 28. Винтом 34 регулируют усилие поджатия валка 33 к валку 28, а винтом 15 - положение шиберного толкателя 14 относительно каретки 6 с тем, чтобы высота части толкателя, выступающей над кареткой 6, равнялась толщине листа.Включают силовой цилиндр 20, штоккоторого приводит а движение каретку 18, а шиберный толкатель...

Номер патента: 858990

Опубликовано: 30.08.1981

Автор: Хубадзе

МПК: B21D 51/00

Метки: заготовки, свертывания, цилиндрической, штамп

...этомположении клиновой механизм разомкнут; промежуточная плита 12 опирается на пружины 14, а клинья 6 захватов 5 не контактируют с клиньями7 и 8. При дальнейшем опусканииверхней части штампа вниз начинаетсяпроцесс свертывания цилиндрическойзаготовки 11 в тор на сферическихэлементах палуматриц 1 и 2 без изменения наружного диаметра заготовки11 с одновременным сближением пуансонов 3 и 4 (фиг, 4 ),На этом этапе формоизменения клинья 7 клинового механизма перемещения захватов 5 входят в контакт с клиньями 6 захватов.В конце данного этапа формоизменения захваты 5 охватывают заготовку по наружному диаметру (без передачи радиального усилия). При этом пуансоны 3, и 4 совмешаются в одной плоскости и за счет сжатия пружин 17 сохраняют это...

Номер патента: 858991

Опубликовано: 30.08.1981

Авторы: Воробьев, Никонов

МПК: B21D 51/10

Метки: вращения, станок, тел, типа

...на станине 18,0 20 45 Станок для обработки изделий типа 2тел вращения работает следующим образом,Изделие от лотка-накопителя непоказан) толкателем 14 механизма 13загрузки-выгрузки подается в паз 30поворотной планшайбы 11, Совершивповорот ст привода, поворотная планшайба перемещает изделие 4 на ,рабочую позицию, при этом направляющие 12 удерживают изделия от выпадания иэ пазов поворотной планшайбы.Ползун 7 с задним патроном черезупругий элемент 15, шток 16 от при -вода не показан) получает движениев сторону переднего патрона, эахва"тывает изделие 4 из паза поворотнойпланшайбы и, утопляя поддерживающуювтулку 5 переднего патрона, прижимает изделие к центрирующему кольцу 3, при этом подреэной механизм9 с резцом 10 вместе с ползуном 7также...

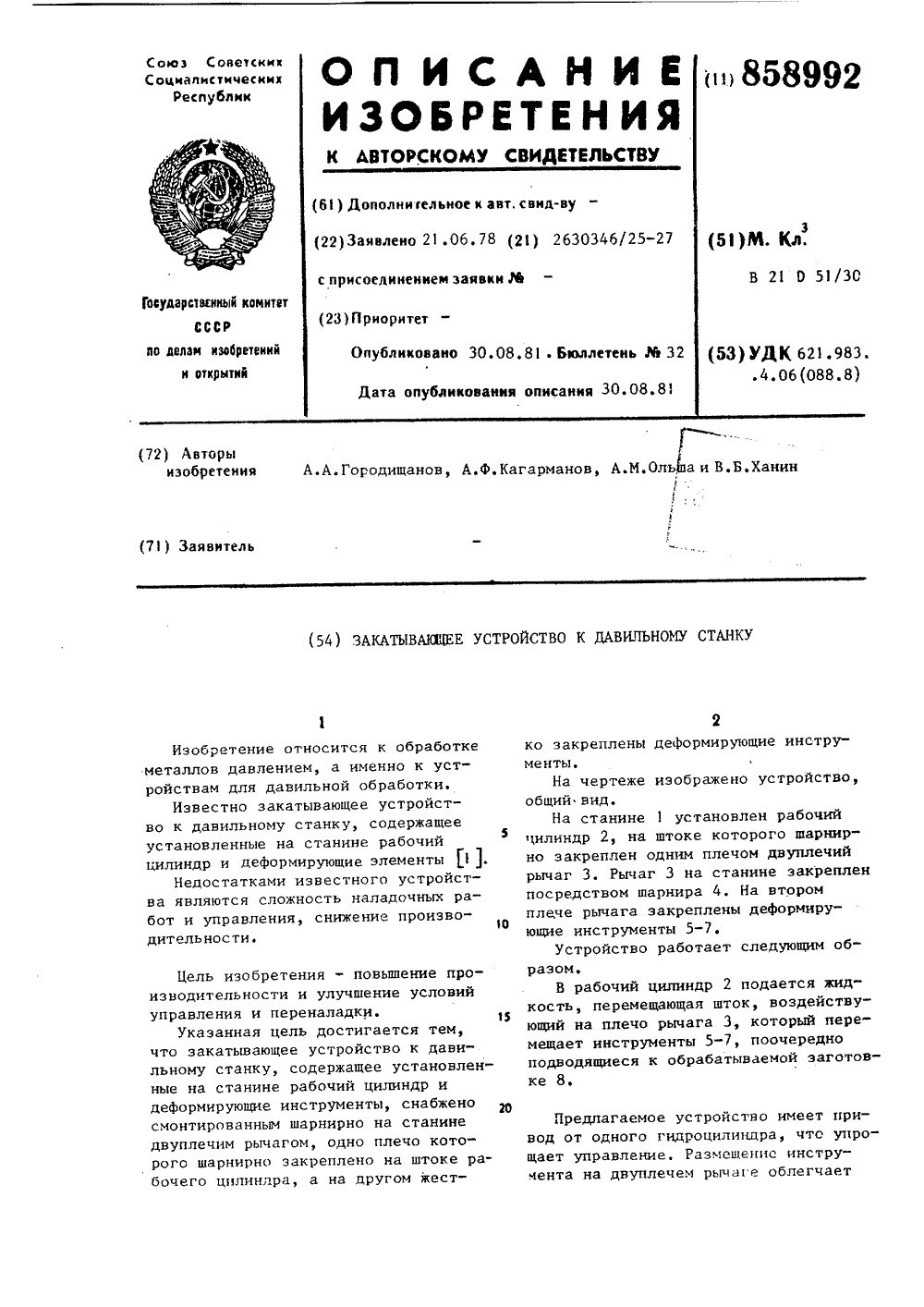

Номер патента: 858992

Опубликовано: 30.08.1981

Авторы: Городищанов, Кагарманов, Ольша, Ханин

МПК: B21D 51/30

Метки: давильному, закатывающее, станку

...жестко закреплены деформирующие инструменты.На чертеже изображено устройство, общий вид.На станине 1 установлен рабочий цилиндр 2, на штоке которого шарнирно закреплен одним плечом двуплечий рычаг 3. Рычаг 3 на станине закреплен посредством шарнира 4, На втором плече рычага закреплены деформирующие инструменты 5-7.Устройство работает следующим образом.В рабочий цилиндр 2 подается жидкость, перемещающая шток, воздействующий на плечо рычага 3, который перемещает инструменты 5-7, поочередно подводящиеся к обрабатываемой заготовке 8. Предлагаемое устройство имеет привод от одного гидроцилиндра, что упрощает управление, Размешенпс инструмента на двуплечем рыча е облегчаетерецаладку и иовыщве 1 ирои води гельность.формул...

Номер патента: 858993

Опубликовано: 30.08.1981

Авторы: Близнюков, Литвинский, Рохман

МПК: B21D 51/24

Метки: горловин, заготовки, инструмент, конце, трубчатой

...матрицу 1 и оправку 2. Позицией 3 обозначена трубчатая заготовка. Матрица 1 предлагаемого инструмента выполнена в виде фигурной пластины, а рабочая часть оправки 2 инструмента выполнена с коническимФормула изобретения 20 аказ 741 ираж 888 ИИПИ исное л ППП "Патент", г. Ужгород, ул. Проектная участком (д) и сопряженным с его большим основанием цилиндрическим участком (3), при этом диаметр цилиндрического участка равен диаметру большего основания конуса и наружному5диаметру изготавливаемой горловины.При этом конусность коническогоучастка оправки равна конусностиконического отверстия в горловине,а следовательно, ионусности нарезаемой конической резьбы.Изготовление горловины предлагаемым инструментом осуществляется водну операцию следующим...

Номер патента: 858994

Опубликовано: 30.08.1981

Авторы: Покровский, Розенбелов

МПК: B21D 51/46

Метки: банок, герметизирующей, завиток, консервных, крышек, пасты, подачей

...при их расположении25 3 85899против друга шарики 4 могут свободно проходить, между ними. Крышка 15устанавливается на столике 16. Штокупирается в рычаг 7, воздействующийна иглу 18.Устройство работает следующим образом.Крышка 15, установленная на столике 16, поднимается вместе с ним и,коснувшись щупа 7, поднимает его сжи Омая слабую пружину 9, Цуп 7, перемещаясь вверх относительно обоймы3, сваей цилиндрической поверхностьюперекрывает зону расположения шариков 4, ограничивая тем самым их смещение к центру. Дальнейший подъемщупа 7 осуществляется совместно с верхним патроном 5, ползуном 2, обоймой3 и шариками 4, при этом подъем перечисленных деталей и сжатие пружины296 осуществляется всей плоскостьюстолика 1 б. В процессе подъема шарики 4...

Номер патента: 860908

Опубликовано: 07.09.1981

Авторы: Васильев, Рахманова, Шишлянников

МПК: B21D 7/00

Метки: гибки, заготовок, стержневых

...перемещения инструментов 3, 4 первого перехода гибки содержит гидроцилиндры 15, 16, штоки 17, 18 которых через рычажно-кулисные передачи 19, 20 соединены с осями 5, 6. Для осуществления второго перехода гибки в первой плоскости устройство содержит пуансоны 21, 22 для догибки, установленные на ползунах 23, 24 соответственно с возможностью возвратио-поступательного перемещения, и привод этого перемещения, представляющий собой гидроцилиндры 25, 26, взаимодействующие с ползу- нами 23, 24, Для гибки во второй плоскости устройство содержит оправки 27, 28, установленные с возможностью перемещеиия в зону гибки и жестко соединенные с пуаисо - нами 21, 22 для догибки и гибочные элемситы 29, 30, установленные с возможноспю поворота вокруг...

Номер патента: 860909

Опубликовано: 07.09.1981

Авторы: Белан, Иноятов

МПК: B21D 7/08

Метки: валковой, гибки, гибочной, инструмент, машине, труб

...гибочной маше; на фиг. 2 - гпбочный орган машины, разрез; на фиг.3 - гибочный ролик, разрез.Инструмент для гибки сортового проката имеет два металлических кольца 1, расположенных на верхнем валке и имеющих выточки 2, в которые буртами 3 входит упругое кольцо 4, выполненное из полиуретана. Кольца 1 и 4 для крепления штыря имеют паз 5. Упругое кольцо 4 стягивается с помощью болта 6.На боковых валках 7 при помощи полуколец 8 и 9 установлены два полн)рановых кольца 10, имеющих крепление, аналогичное креплению колец на верхнем валке, О Инструмент для гибки труб рабо 1 астследующим образом.При поднятом верхнем валке 11:згбаемая труба подается в рабочую зону до центра бокового валка 7, после чего всрх ний валок 11 перемещается вниз и...

Номер патента: 860910

Опубликовано: 07.09.1981

Автор: Гусев

МПК: B21D 11/20

Метки: гибки, пуансон, растяжением

...элементы, овязанные с источником тока 11.Недостатком его является то, что заготовку можно нагревать только до одинаковой температуры во всех зонах.Цель изобретения - обеспечение равномерного растяжения изгибаемой детали путем изменения температуры нагрева по длине.С этой целью нагревательные элементы выполнены в виде пластин, расположенных с зазором на поверхности пуансона и связанных с источником тока посредством регулируемых сопротивлений, которыми снабжен пуансон. На фиг. 1 изображен предлагаемый пуансон; на фиг. 2 - разрез А - А фиг. 1.Пуансон 1 имеет на рабочей поверхности токонесущую облицовку, выполненную из пластин 2, расположенных между собой с зазором. Пластины 2 соединены с источником питания (на чертежах не показан)...

Номер патента: 860911

Опубликовано: 07.09.1981

Автор: Заякин

МПК: B21D 22/22

Метки: виброприжимом, вытяжки, штамп

...например маслом: ве 1 ж 1 яя 8 цал поршнем 5 и нижняя 9 под поршни м 5.Гидропилиндр 4 установлен нч наг 1 равляюших 1 О с гайками 11 для регулирования верхнего положения гидропилиндра 4,Внутренняя боковая поверхнос" гидро- цилиндра 4 выполнена в виде чередующихся кольцевых выступов 12 и впадин 13, а на боковой поверхности поршня 5 цахолцтся кольцевой выступ 14, ширина А которого меныпе п 1 иоины В впадины 13 на гилрспшлинлре 4. На поршне 5 может оыть 11 ыполнено болыпее количество выступов 14, благодаря чему можно увеличить сопротив,ление перетеканию рабочей ждкос цз полости 9 в полость 8.Полость 9 соединена с полостью 8 каналом 15, в котором имеется отверстие 16. проходное сечение которого регулпрустся винтом 17.Штамп цаботает...

Номер патента: 860912

Опубликовано: 07.09.1981

Авторы: Ермаков, Скрыганов, Шипков

МПК: B21D 22/30

Метки: калибровки, штамп

...корпус 1, в которомразмещенынаправляющая втулка 2, калибровочная матрица 3, заневоленный пружиной 4 съемник 5, выполненный из кольцевыхсекторов б, установленных на прижимнуюгайку 7, и калибровочный пуансон 8.На контактирующих поверхносгях секторов б и гайки 7 выполнены выступы 9 н 10,взаимодействующие друг с другом.Центр 11 кривизны внутренней поверхности 12 каждого сектора б смещен в ра.диальном направлении к оси штампа отно 25 сительно центра 13 кривизны нару.кной поверхности 14 сектора б на величину а, равную разности толпмины сгентои в штампуемой детали и радиального зазора с междупуансоном 8 и съемником 5 в рабочем полоЗО женин." и) 11) 880 Зики )30 ДИИСИ 5) ад 1 о 31 О)с 551 ПпОГРП 11)и 5 1 и)ПО:иГрад)ПЗ,т .ЧОсОГ)сПсиОГП 0)...

Номер патента: 860913

Опубликовано: 07.09.1981

Авторы: Абдрахманов, Вафин, Зайнуллин, Ибатуллин, Мелинг, Мингазов, Шаяхметов

МПК: B21D 31/00

Метки: профилирования, труб

...8 (см, фиг, 1), после чего;полукольца кольца 4 складывают вместе и вставляют одним концом в корпус 1 до упоравыступом 6 (см. фиг, 4), а на другой конецустанавливают стяжное,кольцово 9. Затем вустройство вводят деформируемую трубу10 с предварительно подготовленным(сплющенным) концом для захвата протяжным механизмом, Перемещают трубу внаправлении стрелки А (см, флт. 4). Труба,проходя последовательно через кольца 4и 2, усаживается,:принимая необходимыйразмер.,;.После усаживания трубы с одного конца на необходимую длину (примерно 25 - 25 30 сл) протяжным механизмом ее подают назад, прн этом разъемное кольцо 4 также подается назад. Затем его освооождают от стяжного кольца 9 и разводят (см. фиг. 2), а вместо него в корлусе 1...

Номер патента: 860914

Опубликовано: 07.09.1981

Авторы: Пастущак, Толочкин

МПК: B21D 37/18

Метки: вырубной, штамп

...А - А на фиг. 1.,Съемник 1 штампа имеет углубление 2 и продольные пазы 3 одинакового сечения в количестве не менее двух штук, соединенные в нижней части кольцевой канавиой 4, примыкающей к большому основанию конусного отверстия 5, сужающемуся в направлении рабочего торца пуансона б. Положением пуансона обеспечивается регулировка зазора для смазки.Процесс регулировки зазора для предотвращения выброса смазки при вибрациями ударных нагрузках происходит следующим образом,При наладке штампа пуансон 6 устанавливают в крайнем верхнем положении выше меньшего основания конусного отверстия 5 и этим создают зазор между поверхностью конусного отверстия и торцом пуансона или его режущей частью. Величина зазора должна быть достаточной для удержания...

Номер патента: 860915

Опубликовано: 07.09.1981

Автор: Гусев

МПК: B21D 41/02

Метки: калибровки, отверстий

...могут быть получены упругие деформации в утоненных сечениях меньше, чем в утолщенных сече,ниях. Таким образом, в конце последующей раздачи окружные деформации во всех сечениях примерно одинаковы. Пример конкретного применения. Берут деталь из стали 45. Диаметр отверстия 100,0 лслс. Внешний контур имеет форму правильного шестиугольника со стороной 100 лслс. Высота детали 50 лсм. В наиболее утоненном сечении толщина стенки 36,6 мм, а в наиболее утолщенном - 50 мм.Вставляют в отверстие дорн и производят раздачу до деформаций в сечении с толщиной 36,6 лсм, равныхКорректор С. Файн Редактор Т. Морозова Заказ 087/938 Изд. Мо 520 Тираж 889 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений н открытии113035, Москва, Ж,...

Номер патента: 860916

Опубликовано: 07.09.1981

Автор: Кривовязюк

МПК: B21D 43/00

Метки: зону, подачи, пресс, рабочую, устройством

...для подачи материала в рабочую зону работает слелующимобразом.Перемещают заднюю стенку 65 в зависимости от габаритов листов 66, затем настол 44 (яв.чяющийся дном кассеты) ук.чадывают стопу листов 66.При ходе олзуна 2 вниз он через преобразующий механизм 49 приводит во вращательное движение шестерню 48, и онаперемещает зубчатую рейку 45 влево. Толкатель 46 отделяет нижний лист 66 от стопы и перемещает его в зазор между валками 26 и 27. При этом зубчатая рейка 45через кронштейн 50 и вал 51 приводит вдвижение зубчатую рейку 57, которая, всвою очередь, приводит во вращательноедвижение шестерню 29, а последняя черезвал 28 приводит в движение валки 26 и27.,При холе ползуна 2 вверх преобразующий механизм 49 через шестерню 48...

Номер патента: 860917

Опубликовано: 07.09.1981

Авторы: Солодухин, Филькин

МПК: B21D 43/04

Метки: заготовок, подачи

...12. Рабочие концы собачек 12, взаимодействующие с заготовкой б, размещены в пазах З 0 9 втулки 8. На другом конце штока 7 смон 860917тирован выталкиватель 18, выполненный в виде пневмоцилиндра, шток 14 которого через толкатель 15 взаимодействует с загс. товкой,б. На цапфе 4 жестко закреплен шестерня 1 б, сцепленная с рейкой 17, кото. рая через поводок 18 связана с ползуном 19 пресса. Загрузка заготовок в шток-,кон. тейнер 7 осуществляется толкателем 20 с приводом от пневмоцилиндра 21.В зону действия толкателей 20 заготовки б подаются подъемником 22 с приводом от пневмоцилиндра 28.Подача заготовок б в матрицу 24, уста,новленную на поворотном столе 25 пресса, осуществляется следующим образом.В исходном положении шток-контейнер 7 для...

Номер патента: 860918

Опубликовано: 07.09.1981

Авторы: Берштейн, Стрельцов

МПК: B21D 43/06

Метки: заготовок, подачи, удаления

...диск 2, отсекатель и опорное коль " цо 5 сжаты между собой пружиной 7. Над транспортным диском установлены магазины 8 и 9 для заготовок. Поворот вала для поочередного переноса заготовок транспортным диском из магазинов в матрицу 10 осуществляется моментным силовым цилиндром 11. Поворот отсекателя 6 ограничен упорами 12 и 13.Работает устройство следующим образом.При повороте вала против часовой стрелки заготовка, запавшая в гнездо 3 транспортного диска 2, из мага 8609.18зина 8 транспортируется к матрице 10. Вместе с транспортным диском за счет сил трения осуществляется поворот отсекателя 6 до упора 12.При этом отсекатель предотвращает выпадение заготовки иэ гнезда 3 диска 2. При дальнейшем повороте транспортного диска заготовка...
