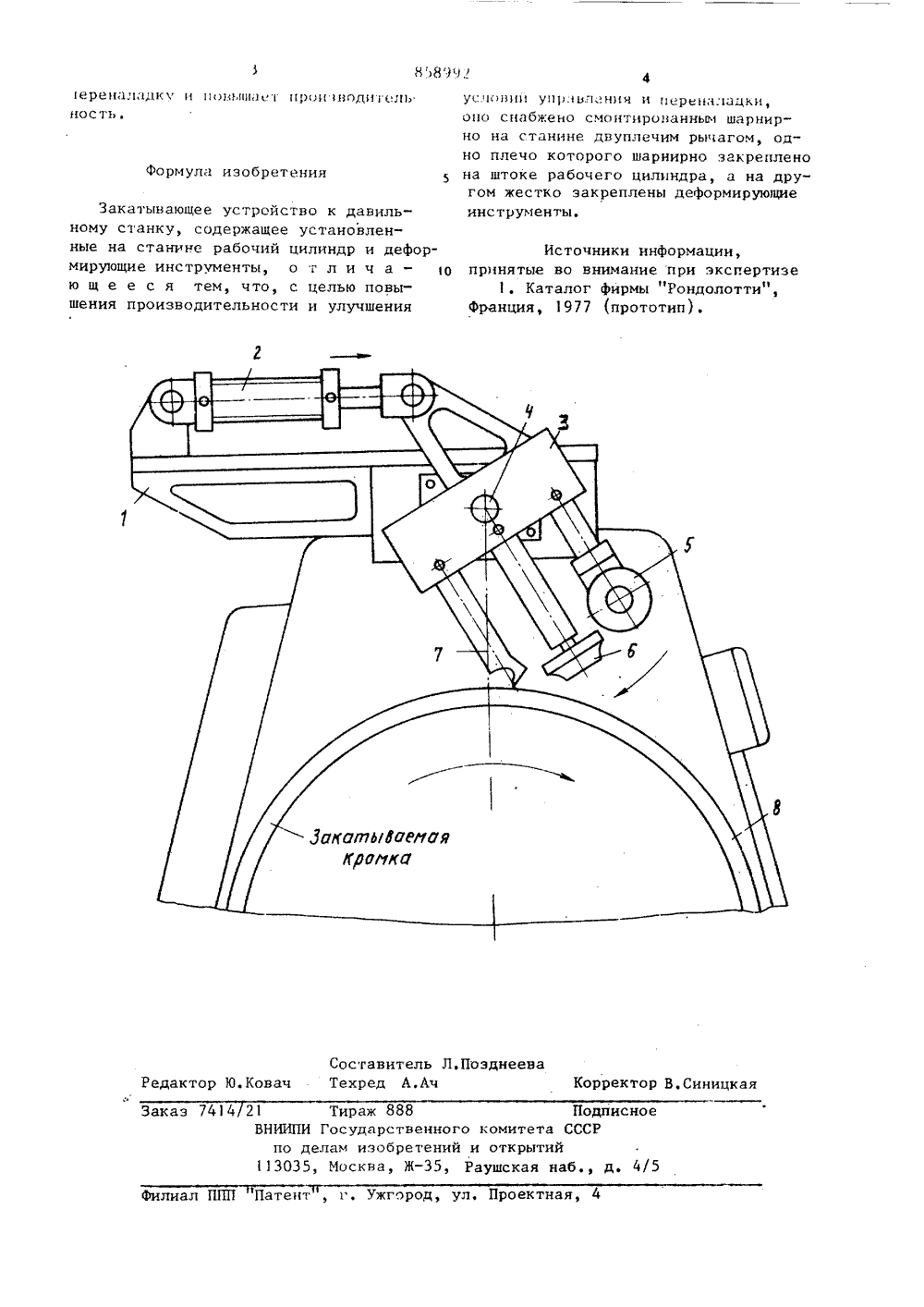

Закатывающее устройство к давильному станку

Номер патента: 722668

Опубликовано: 25.03.1980

Авторы: Аббасов, Ахадов, Бабаев, Рыжов, Шляховский

МПК: B22D 15/04

Метки: кокильная

...кожухами 28, Для повышения усилия разъема верхней 7 и нижней подкокильных плит после заливки,в станине 1 размещены гидроцилиндры29 раскрытия кокиля, штоки которыхчерез надставки 30, свободно перемещающиеся в вертикальном направлении в гтаканах 31, воздействуют на плиту 7, Причем верхняя, меньшая по диаметру частьштоков гидроцилиндров 29 используетсякак направляющая для муфт 32, связанных с захватами 3 через тяги 33, рычаги 34 и валы 35, На штоках гидроцилиндров 29 закреплены пальцы 36, сосвободой движения в пазах 37 муфт 32,Для исключения возможности перемещения муфты 32 вниз по штоку гидроцилиндра29 она своими плечами 38 упирается наупоры 39 станины 1.Между верхней подкокильной плитой 7и верхним торцом надставки 30, а такжемежду...

Номер патента: 1463515

Опубликовано: 07.03.1989

Авторы: Востропятов, Денисов, Заботкин, Зазуля, Михайличенко, Уланов, Федотов

МПК: B60D 1/14

Метки: тягово-сцепное

...с тягачом звено 5 под действием нагрузки, превышающей усилие предварительного нагружения пружины 7, начинает перемещаться в сторону его движения. При этом нагрузка через один из упоров 6 (в зависимости от направления движения) передается через пакет элементов демпфирования, пружину 7, второй пакет элементов демпфирования к корпусу 2 и далее к дышлу 1 прицепа, Шток 13 с поршнем 14 и тяговое звено 5 перемещаются относительно корпуса 2 до тех пор, пока один из упоров 21 не коснется задней перегородки 3.После соприкосновения одного из упоров 21 с задней перегородкой 3 шток.13 с поршнем 14 теряет свою подвижность относительно корпуса 2 и приобретает ее относительно тягового звена 5. Поэтому при дальнейшем перемещении тягового звена 5...

Номер патента: 31277

Опубликовано: 31.07.1933

Автор: Венев

МПК: B21D 31/00, B21D 51/02

Метки: автоматический, давильный, станок

...надетымна шпиндель 3, На левом конце шпин деля 3 свободно надета обойма 24, сое. диненная тягами с планкой 25, которая, в свою очередь, соединена пружиной 25 с сердечником 20. При поднятии конца стержня 18 из выемки в сердечнике, пружина 21, вследствие жесткой связи с конусом 23, через винт 22 сердечника отжимает последний к стенке задней бабки, а шпиндель вместе с обоймой 24 и сидящими на ней рычагами с ролика-: ми 2 б, 27 передвигает влево.Ролик 27, попадая на суженную часть конуса 23, под действием пружины 28, опускается, а ролик 2 б находит на обрабатываемую капсулю; Сама капсуля надевается на стакан с кольцом 29, правый конец которого выполнен по форме капсу. ли, Стакан насаживается на конец шпинделя передней бабки, при чем...

Номер патента: 31851

Опубликовано: 31.08.1933

Автор: Алоис

МПК: B23C 3/36

Метки: вращающихся, имеющих, инструментов, кромки, левого, правого, режущие, станку, типа, фрез, фрезерному, хода

...заготовки А располагалась позади фрезы Н. Затем стол Т устанавливается по высоте в соответствии с глубиной, на которой будут нарезаться зубцы на заготовке Я. Торцевая поверхность в обрабатываемой - заготовки А будет являться установочной, от которой требуется начинать обработку,При пуске станка в ход, вал 14, сообщающий движение пальцу кривошипа 30, приводится во вращение, вследствие чего коромысло 28 получает качательные движения, Связанная с ним перемещающаяся возвратно-поступатель-. но по направляющим стойки 1 зубчатая рейка 4 сообщает возвратно-вращательное движение зубчатому сектору 3, а с ним и полому валу 2, соединенному с оправкой 20, несущей обрабатываемую заготовку А. Одновременно подводится стол Т, который получает...
