B05B — Распыление; пульверизация; распылительные насадки (сопла)

Номер патента: 1065034

Опубликовано: 07.01.1984

Автор: Чумаченко

МПК: B05B 3/04

Метки: жидкости, распыления, центробежного

...с возможностью перемещения вдоль него пленкообразователем, установленным над распыливающим элементом с зазором к нему, приэтом патрубок ввода теплоносителяустановлен а. центре распыливающегоэлемента,Кроме того, распыливающий элементвыполнен полым и заполнен промежуточным теплоносителем.Такое выполнение устройства дляраспыления жидкости позволяет повысить эффективность его работы.Это связано с тем, что в предлагаемом устройстве тангенциальныйввод теплоносителя осуществляетсяв направлении от оси к периферии,а сечение межлопаточных каналов походу теплоносителя увеличивается.Этим достигается более полное преобразование потенциальной энергиидавления в кинематическую энергиюдвижения потока и, таким образом,при данных параметрах...

Номер патента: 1065035

Опубликовано: 07.01.1984

Авторы: Ефремов, Корнилов, Санина, Чикин

МПК: B05B 7/04

Метки: жидкостей, многокомпонентных, распылитель

...данном устройстве перемешивающий эффект достигается путем изменения скоростей потоков жидкостипрн входе и выходе из отверстийдисков, при этом условное расположение частиц до входа в отверстиядисков и после выхода остается неизменным и эффективность смешениядостигается при значительных гидравлических потерях при этом наличиеподвижных элементов снижает надежность работы устройства и увеличивает сложность конструкции.Цель изобретения - повышение надежности в работе.Укаэанная цель достигается тем,что распылитель для многокомпонентных жидкостей, содержащий корпус свыходным соплом и патрубками подвода компонентов и размещенные в полости корпуса на входе компонентови их выходе диски с отверстиями,снабжен трубками для разделениясмеси...

Номер патента: 1065036

Опубликовано: 07.01.1984

Авторы: Мартынов, Портнов, Чичиланов

МПК: B05B 7/12

Метки: распылитель

...зазором исполнительных ,сильфонов, закрепленных одними концами на корпусе, а другими - на герметизирующей крышке, .связанной с 55 запорной иглой, причем рабочая полость управляющего сильфона сообщена с кольцевым зазором между исполнительными сильфонами.Такое выполнение устройства с замкнутой герметизированной гидравлической системой управления обеспечивает точное соответствие воздействия на управляющий сильфон и положения запорной иглы. 65 На чертеже схематично представлено устройство.Распылитель содержит корпус 1и распылительную головку 2 с соплом3 и запорной иглой 4.Распылительснабжен гидравлической системой управления перемещением запорной иглы4, выполненной в виде закрытого содного .торца управляющего сильфона5 и двух...

Номер патента: 1065037

Опубликовано: 07.01.1984

Авторы: Гильман, Донсков, Забияка, Кирпа, Кличук, Мамедов, Полуянов, Форостян

МПК: B05B 7/12

Метки: жидкости, подачи, пульсирующей

...осевого перемещения на штоке поршнем с буферными пружинами, при этом цилиндрическая полость сообщена посредством выполненных в штоке кольцевых проточек с воздушным ка" налом, материальное сопло выполнено в виде усановленной на торце штока трубки, канал которой сообщен с предпоршневой частью цилиндрической полости, а в корпусе выполнено охватывающее трубку воздушное сопло, сообщенное с эапоршневой частью цилиндрической полости.На фиг.1 показано устройство, разрез; на фиг.2 - схема подсоединения устройства к резервуару с жидкостью.Устройство для пульсирующей подачи жидкости содержит корпус 1 с размещенным в нем с возможностьюосевого перемещения штоком 2, накотором установлен с возможностьюосевого перемещения поршень 3 с буферными...

Номер патента: 1065039

Опубликовано: 07.01.1984

Авторы: Ивашкина, Луковский, Харина

МПК: B05B 13/04

Метки: окраски, робот

...и с помощью поворотногоустройства(червяк и сектор) имеетвозможность наклона на угол до 45Механизм 1 перемещения краскораспылителя состоит из вертикальнойнаправляющей 8, жестко закрепленнойв основании и в верхней части корпуса 9. Имеется каретка 10 с кронштейном 11 для закрепления краскораспылителя, которая приводится в движение основной бесконечной цег.,ю 12 ивходящей в механизм уравновешиваниядополнительной бесконечной цепью 13,натянутыми между нижними приводнымизвездочками 14 и верхними натяжнымизвездочками 15. В горизонтальные пазы каретки 10 заложены два пальца 1 б,взаимодействующие с сухарями 17,шарнирно .соединенными с ветвями основ..ной 12 и дополнительной 13 бесконечных цепей, которые кинематически свя фэаны с приводом...

Номер патента: 1065040

Опубликовано: 07.01.1984

Авторы: Обуховский, Савушкин, Шмигель

МПК: B05B 5/04

Метки: жидкости, распылитель

...промежутка в результате попадания крупных капель на кольцевой электрод;прикосновение к кольцевому электроду опасно для жизки человекаЦелью изобретения является повышение эффективности зарядки капель 65жидкости и повышение надежности работы.Укаэанная цель достигается тем,что распылитель жидкости, содержащий корпус, приводной распыливающийдиск из электроизоляционного материала, патрубок подачи на него жидкости,нижний и верхний кольцевой электроды для электризации жидкости и источник тока, снабжен выполненными изэлектроизоляционного материала до"полнительным диском, расположеннымнад распыпивающим диском, и полымцилиндром, соединяющим оба диска,прячем верхний электрод и нижнийэлектрод, который также выполнен ввиде кольца,...

Номер патента: 1066662

Опубликовано: 15.01.1984

Авторы: Капанадзе, Хачидзе, Чубабрия

МПК: B05B 17/08

Метки: бегущего, водяного, занавеса, создания

...с соответствующим каждому из них коллектором,при этом вставка в свою очередь выполнена в виде свободно установленного винта, ширина каждого выступа 40которого выбрана не менее суммырасстояний между соседними отверстиями или кратного им и диаметруотверстия, а корпус выполнен с дополнительным входом, причем основной и дополнительный входы выполнены с противоположных сторон от торцов винта.На Фиг. 1 изображено устройстводля создания бегущего водяного занавеса, общий вид; на Фиг, 2разрез А-А на фиг.Устройство содержит корпус 1,снабженный двумя съемными крышками 2 и 3 и коллекторной системой,каждый коллектор 4 которой сообщенс выходным каналом корпуса, выполненным в виде отверстий, сообщающихся в соответствующим каждому иэних коллектором...

Номер патента: 1068537

Опубликовано: 23.01.1984

Авторы: Кирьянов, Тюлюпо, Фоминых

МПК: B05B 7/24, B22F 3/00, C23C 4/00 ...

Метки: дозировки, питатель, порошкообразных

...вращения и скребок 4. Тарелка 3 представляет собой воронку, внутренняя поверхность которой выполнена ступеичатообраз- но в виде концентричных кольцеоб разных поверхностей 5, - 8, перпендикулярных оси вращения тарелки 3. Каждая кольцеобразная поверхность расположена одна над другой на определенном расстоянии вдоль оси вращения тарелки 3, при этом радиальные размеры каждой кольцеобразной поверх ности увеличиваются по мере удаления от нижней части внутренней поверхности тарелки 3. Нижняя часть внутренней поверхности тарелки 3 выполнена в виде конуса 9. Вершина конуса 9 оснащена трубкой 10 с отверстием 11. Трубка 10 соединена с устройством 12, предотвращающим порошкопровод 13 от скручивания при вращении тарелкиВ верхней части герметичного...

Номер патента: 441746

Опубликовано: 23.01.1984

Авторы: Васильев, Лукьяненко, Резниченко, Холин

МПК: B05B 3/02

Метки: жидкости, распыления, суспензии

...части вала перед шарниром Гука установлен фрикционный поглотитель энергии прецессии,Кроме, того, поглотитель энергиипрецессии целесообразно выполнить ввиде насаженной на вал сферическойопоры с центром, расположенным вцентре качаний. шарнира, Гука.На фиг. 1 изображено предлагаемое устройство, вертикальный разреэ 1на фиг. 2 - то же, вид сверху; нафиг. 3 - узел фрикционного поглотителя энергии прецессии,Устройство содержит корпус 1 с 35приводом 2 для осуществления вращения ротора .3, свободно подвешенного на вертикальном валу 4 с шарниром5 Гука,В верхней части вала 4 перед шарниром Гука установлен фрикционныйпоглотитель энергии прецессии, включающий корпус б со сферической поверхностью, подшипник 7, пружину 8для пр атия корпуса б к...

Номер патента: 906091

Опубликовано: 30.01.1984

Авторы: Бардин, Петров, Рудельсон, Стерник

МПК: B05B 7/10

Метки: генератор, масляного, тумана

...расположенной в вихревойкамере крыльчаткой и пальцем с винтовыми каналами для подачи масла,жестко соединенными между собой исвязанными посредством крепежногоэлемента, имеющего отверстие дляразмещения пальца, с выходным концом трубки для подачи масла.На фиг.1 представлен общий видгенератора, разрез, на фиг.2 - разрез по А-А фиг.1.Генератор масляного тумана содержит маслобак 1, соединенный шпильками 2 и гайками .3 с днищем 4 и крышкой 5. В крышке генератора расположено распылительное сопло б с вихревой камерой 7, соединенной тангенциальным каналом 8 с трубой 9, по которой к генератору подводится сжатый воздух через фильтр, влагоотделитель и регулятор давления (на чертеже не показаны).60 65 Так как по высоте вихревой камеры разрежение...

Номер патента: 1069861

Опубликовано: 30.01.1984

Авторы: Бруднер, Бурд, Вилянов, Ковалев, Мачуга, Прокопенко, Ченцов

МПК: B05B 1/34

Метки: двусторонний, жидкости, распылитель, центробежный

...плотно входящие в камеру завихрения, при переворачивании крышек позволяют изменять ее конфигурацию (высоту, расстояние между выходными отверстиями) и объем, что изменяет производительность распылителя. Высота большего выступа может быть такой, что его боковая поверхность будет частично перекрывать проходное се. чение входного канала и тем самым значительно изменять производительность распылителя. На чертеже изображен распылитель,продольный разрез,Распылитель содержит корпус 1 сцилиндрической камерой 2 завихренияи входным каналом 3 и конусообразные крышки 4 в форме распыливающихшайб, в каждой из которых выполнено осевое распыливающее отверстие 5 в меньшемосновании и прижимные крышки 6. Каждая из крышек 4 выполнена с расположенными по...

Номер патента: 1069862

Опубликовано: 30.01.1984

Авторы: Калиновский, Кисаметьева, Сиухин, Флоров, Чайка

МПК: B05B 1/34

Метки: форсунка

...каналом 2 подачи распыляемого материала, размещенные в корпусе 1 вкладыш 3 с завихряющими 4 и осевыми 5 каналами и распылительное сопло 6 с отверстием 7, образующие камеру 8 смешения, установленную на корпусе 1 посредством кольцевого хомута 9 траверсу 10 П-образных серег 11 с крепежными болтами 12, экран 13 в виде двух дипараболических лепестков с эллиптическими отверстиями 14 для болтов 12.Форсунка работает следующим образом. Жндкость из канала 2 проходит по завихряющим каналам 4 и осевому каналу 5, поступает в камеру 8 смешения и затем пройдя отверстие 7 распылительного сопла 6, распыляется в форме факела в виде конуса с круговой проекцией, Дипараболические лепестки экрана 13 преобразуют факел с круговой проекцией в факел с...

Номер патента: 1069864

Опубликовано: 30.01.1984

Авторы: Баркан, Берзиньш, Игнатович, Родченко

МПК: B05B 5/08

Метки: дисперсных, нанесения, покрытий, полимерных

...материала корпус 1 и рукоятку 2, в которых выполнены канал для подвода высоковольтного кабеля 3, система каналов 4 для подачи газа, а также канал 5 для транспортировки газопорошковой смеси. Распылительная головка 6 содержит высоковольтный электрод 7, подсоединенный к кабелю 3 и отражательный конус 8. ВРкорпусе 1 имеется камера 9 псевдоожижения, в которой расположены сонло 10 и диффузор 11, дно камерывыполнено в виде пористой перегородки 12. Над камерой последовательно расположены пористый свод 13с провальными отверстиями 14 в периферийной области и порошковыйпитатель 15 с газопроницаемой крышкой 16.Для предотвращения зависаниядисперсного материала над .проваль ными отверстиями свода установленыштыри 17, закрепленные в...

Номер патента: 1069865

Опубликовано: 30.01.1984

Автор: Черников

МПК: B05B 7/12

Метки: форсунка

...зависимостью:ФДю,Згде ф д - медианный диаметр капельм д- относительная скоростькапель.Видно, что медианный диаметр ка 5 пель будет тем меньше, а следовательно, качество распыливания выше,чем больше относительная скоростькапель.для достижения тонкого распыли 10 вания необходимо обеспечить определенное соотношение между массовымрасходом воздуха, поступающего нараспиливание, и массовым расходомраспыливаемой жидкости. Чем больше15 это соотношение, тем качество распыливания выше.Известная форсунка не может обеспечить достаточно большой величиныотносительной скорости, так какскорости истечения жидкости и воздуха определяются перепадом и гидравлическими местными потерями давления при истечении,Обеспечить подачу большого коли 2 чества...

Номер патента: 1069866

Опубликовано: 30.01.1984

Авторы: Назмутдинов, Сундюков

МПК: B05B 13/04

Метки: нанесения, покрытий

...конструкции. Указанная цель достигается тем, что в устройстве, включающем распылитель, закрепленный на каретке, установленной в направляющих с возможностью возвратно-поступательного перемещения от пневмопривода, и регулируемые по высоте конечные выключатели, пневмопривод перемещения каретки выполнен в виде закрепленного параллельно направляющим эластичного шланга, соединенного с магистралью подачи сжатого воздуха, и обхватывающих его двух подпружиненных роликов, смонтированных на каретке.На фиг. 1 изображено устройство, продольный разрез, на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 шланг с обхватывающими его роликами.Устройство для нанесения покрытий содержит станину 1 с опорно-направ" вляеощей...

Номер патента: 1069867

Опубликовано: 30.01.1984

Авторы: Новиков, Рузянов, Сурнакин, Хуснутдинов, Широков, Щеглов

МПК: B05B 13/06

Метки: внутреннюю, нанесения, поверхность, покрытий, труб

...воздуха.На наружной поверхности распылителя и Эластичной полимерной трубыустановлены колвца из антифрикционного материала, например фторопласта, фГакое выполнение конструкции поз волит наносить покрытия на внутреннюю поверхность труб большой длины, при этом обеспечит необходимую гибкость штанги при укладке ее на баразбан и одновременно жесткость при вводе ее в трубу, а также упростнтг конструкцию штанги и снизит ее вес,.а за счет использования автоматизации процесса нанесения покрытий по высит производительность труда;На Фиг. 1 приведено устройство,общий вид; на фиг, 2 - узел Е нафиг. 1 . на фиг. 3 - сечение А-Ана фиг. 2.15 Устройство для нанесения покрытий на внутреннюю поверхность труб содержит распылитель 1, закрепленный на гибкой...

Номер патента: 1071321

Опубликовано: 07.02.1984

Авторы: Андреев, Базаров

МПК: B05B 3/02

Метки: жидкости, распыливания

...10.Приводной вал 4 выполнен с распределителем 11 на конце и сверлениями 12 для разделения потока жидкости. Распределитель 11 сообщает внутреннюю полость 13 стакана с каналом 5 подвода жидкости.Кроме того, устройство снабжено дополнительным стаканом 14, охватывающим основной стакан 6 с образованием кольцевой полости 15, выполненным с выходной конусной кромкой 16, выступающей за выходную конусную кромку 8 основного стакана 6, и соединенным с последним задней торцовой стенкой 17 с выполненным в ней каналами 18,Дополнительный стакан 14 выполнен со ступицей 19, образующей с валом 4 кольцевой жидкостной коллектор 20, соединенный сверлениями 12 с каналом 5 вала 4 и имеющий радиальные сверления 21, сообщающие коллектор 20 с кольцевой полостью...

Номер патента: 1071322

Опубликовано: 07.02.1984

Автор: Корнеев

МПК: B05B 7/02

Метки: головка, распылительная

...эффекту является пневматическаяфорсунка, содержащая цилиндрический корпус с каналами для подвода распыливающего материала и воздуха и размещенными вкорпусе цилиндрическим переходящим в конус насадком с отверстиями, завихрителем,полой втулкой, образованной втулкой и насадком смесительной камерой, и выпускноесопло, образованное отражательным дискоми втулкой 2.Однако известная форсунка характеризуется недостаточными равномерностью распределения и дисперсностью распыляемого материала в факеле, невозможностью обработки тыльных поверхностей изделий, что определяется конструкцией выпускного сопла,создающего распыление материала только вперпендикулярном к оси форсунки направлении, снижая ее производительность.Цель изобретения - повышение...

Номер патента: 1071323

Опубликовано: 07.02.1984

Авторы: Кособоков, Кузякин, Кучеренко, Наумов, Филатов

МПК: B05B 7/12

Метки: жидкости, распыливания, форсунка

...жидкости, вводом распыливающего агента и выпускным отверстием 3,Недостатками известной форсунки являются статичность факела распыляемой жидкости и вследствие этого повышенный расход жидкости на отмывку поверхностей, так как газораспределительный ротор не имеет привода и не обеспечивает колебания факела жидкости относительно обрабатывае мой поверхности.Цель изобретения - повышение эффективности работы форсунки при отмывке поверхностей путем получения колеблющегося газожидкостного факела. Указанная цель достигается тем, что форсунка, содержащая корпус с размещенными 5 1 О 15 20 25 зо 35 40 45 50 в камере газораспределительным ротором, устройством подачи жидкости, вводом распыливающего агента и выпускным отверстием, снабжена размещенной...

Номер патента: 946059

Опубликовано: 15.02.1984

Авторы: Астахов, Зверев, Клименко, Скадин, Тимошин

МПК: B05B 7/20

Метки: детонационного, нанесения, покрытий

...и механический редуктор 23. Вращением вала привода 22 достигается изменение давления транспортирующего газа, а значит, и доза вдуваемого в камеру 1 порошка. Привод 22 соединен через управляющий им размыкающий контакт 24 реле 25 и замыкающий контакт 26 реле 20 с источником Е постоянного напряжения. Электромагнитные реле 25 и 20 электрически связаны с преобразователем 16 сигнала от датчика 15. Преобразователь 16 представляет собой последовательное соединение усилителя 27 напряжения, усилителя 28 мощности, интегрирующей ВС-цепи 29, усилителя 30 мощности и тумблера 31, подсоединяющего реле 20 и 25 в положении "а" к источнику Е, а в положении "б" - к выходу усилителя 30.Реле МО и 25 подобраны так, что для удержания якоря реле 25 в...

Номер патента: 1072911

Опубликовано: 15.02.1984

Авторы: Свиридов, Сидоренко, Толкачев

МПК: B05B 1/04

Метки: веерной, жидкости, кольцевой, образования, струи

...жестко соединенным с крышкой 7 цилиндрическим поршнем 11, размещенным концентрично корпусу 1 между последним и обечайкой 5 с возможностью осевого перемещения.Цилиндрический поршень 11 имеет возможность перемещаться с помощью гидро- цилиндра 12, образованного внутренней цилиндрической поверхностью обечайки 5, наружной цилиндрической поверхностью корпуса 1 и буртиком 3, расположенном на корпусе 1. Гидроцилиндр 12 соединен с внутренней полостью корпуса 1 отверстиями 13, Устройство имеет также кольцевую зону 14, размещенную между обечайкой 5 и корпусом 1, разгрузочные каналы 15 и упор 16.Устройство устанавливают на днище 17 емкости 18 и соединяют с напорным трубопроводом 19 (фиг, 2). Нижний торец цилиндра 9 относительно днища 4 при...

Номер патента: 1072912

Опубликовано: 15.02.1984

Авторы: Горовенко, Макаров, Мутин, Тазов

МПК: B05B 1/14

Метки: жидкости, потока, распределитель

...площади распределительной эластичной перегородки жидкость равномерно распределяется за счет одинакового раскрытия лепестков надрезов как в центральной, так и в периферийной частях перегородки и равномерными струями орошает расположенную под распределители насадку. 5 10 15 20 25 Зо 35 40 45 50 Поставленная цель достигается тем, что в распределителе потока жидкости продольный и поперечный размеры каждого крестообразного надреза в распределительной перегородке увеличиваются от ее центра к периферии.На фиг. 1 изображен распределитель потока жидкости, общий вид; на фиг. 2 - вид А на фиг. 1.Распределитель потока жидкости содержит конусообразный корпус 1 с патрубком 2 для подвода жидкости и распределительную перегородку 3 с отверстиями 4,...

Номер патента: 1072913

Опубликовано: 15.02.1984

Авторы: Берстенев, Рапапорт, Устименко, Шишкин

МПК: B05B 7/14

Метки: аэрозоля, высокотемпературных, генератор, диагностики, лазерной, потоков

...крышки из камеры выносятся с воздухом именно частицы мелкой фракции.Однако в данном генераторе концентрация частиц на выходе и ее постоянство во времени в значительной степени зависят от типа порошка и его состояния (влажности степени агрегации), что приводит на практи. ке к значительным флуктуациям концент рации, имеющим хаотический характер. Недостатком известного генератора является также отсутствие возможности регулировать концентрацию мелкой фракции в воздухе без изменения среднего расхода воздуха через объем камеры, что снижает технологические возможности генератора при проведении лазерной диагностики.Цель изобретения - расширение технологических возможностей генератора за счет обеспечения возможности регулирования...

Номер патента: 1072914

Опубликовано: 15.02.1984

Автор: Горишный

МПК: B05B 7/24

Метки: краскораспылитель

...недостатки еще в большей степени проявляются при использовании известных решений, например в конструкции пневматического краскораспылителя с резервуаром,лакокрасочный материал из которого подается под давлением.Наиболее близким к предлагаемому по технической сущности и достигаемому эффектуявляется краскораспылитель, содержащийкорпус с материальным и охватывающимего воздушным соплами и запорной иглой,герметичным бачком с заборником жидкостив виде эластичной трубки и каналом подачи сжатого воздуха 3.Однако оно может работать только впрямом положении, так как при наклонераспылителя жидкость перетекает в другуючасть бачка, что приводит к выходу заборника из жидкости и прекращению ее подачи,40а также имеется возможность попаданияжидкости...

Номер патента: 1072915

Опубликовано: 15.02.1984

Авторы: Беспалов, Кодра, Коношенков, Марец

МПК: B05B 12/00

Метки: нанесения, покрытий, сетки

...- с входом вибратора, причем якорь35вибратора связан с поддерживающим приспособлением.Шток сумматора закреплен на коромыслес возможностью изменения соотношенияплеч коромысла, 40На фиг. 1 изображена принципиальнаясхема устройства, вариант выполнения сумматора в виде двух параллельно расположенных сильфонов; на фиг. 2 - то же,вариант выполнения сумматора в виде двухсоосных последовательно соединенных мембранных камер; на фиг. 3 - сетка с нанесенным покрытием, разрез; на фиг, 4 сетка с нанесенным покрытием в плане (вид Л на фиг. 3),Устройство содержит распылитель 1, установленный напротив подвижной каретки 2, на которой закреплены покрываемая сетка 3 и контрольный шаблон (свидетель) 4, регулятор 5 давления воздуха, пневматическую систему...

Номер патента: 1072916

Опубликовано: 15.02.1984

Авторы: Карпов, Козин, Морев

МПК: B05B 13/00

Метки: окрасочная

...с расположенной в ней на 45валу мешалкой и патрубком с цилиндрическим фильтром, патрубок с цилиндрическимфильтром размещен коаксиально валу с мешалкой и снабжен насадком, выполненным ввиде охватывающих цилиндриче кий фильтрвнутреннего и наружного цилиндров, образующих кольцевые полости между собой,и фильтром и внутренним цилиндром, сообщающиеся через выполненные во внутреннем цилиндре отверстия.Такое выполнение устройства способствует тщательному перемешиванию и дроблению комков лакокрасочного материала, что положительно сказывается на качестве покрытия.На фиг. 1 показана установка, общий вид; на фиг. 2 - конструкция приемника краски.Окрасочная установка содержит распылительный пистолет 1, соединенный посредством красконапорного...

Номер патента: 1072917

Опубликовано: 15.02.1984

Авторы: Зверев, Луговой

МПК: B05B 13/04

Метки: перемещения, распылителя

...зацепления действует перпендикулярно плоскости рычага, что создает дополнительную изгибающую нагрузку, действующую на ось рычага. Ветви цели под действием собственного веса, а также вследствие износа могут провиснуть, что приведет к рывкам при за 5 10 15 20 25 30 35 40 45 50 цеплении, отражающимся на качестве покрытия, и обрыву цепи. В целом известное устройство не предназначено для перемещения распылительной головки с подводящим шлангом, создающим значительные нагрузки.Цель изобретения - повышение надежности и долговечности устройства.Поставленная цель достигается тем, что устройство для перемещения распылителя, содержащее приводную и ведомую звездочки с охватывающей их цепью, установленную на направляющей с возможностью...

Номер патента: 1072918

Опубликовано: 15.02.1984

Авторы: Ефременков, Мельников, Слынев, Тюкин, Чеботарев

МПК: B05B 17/00

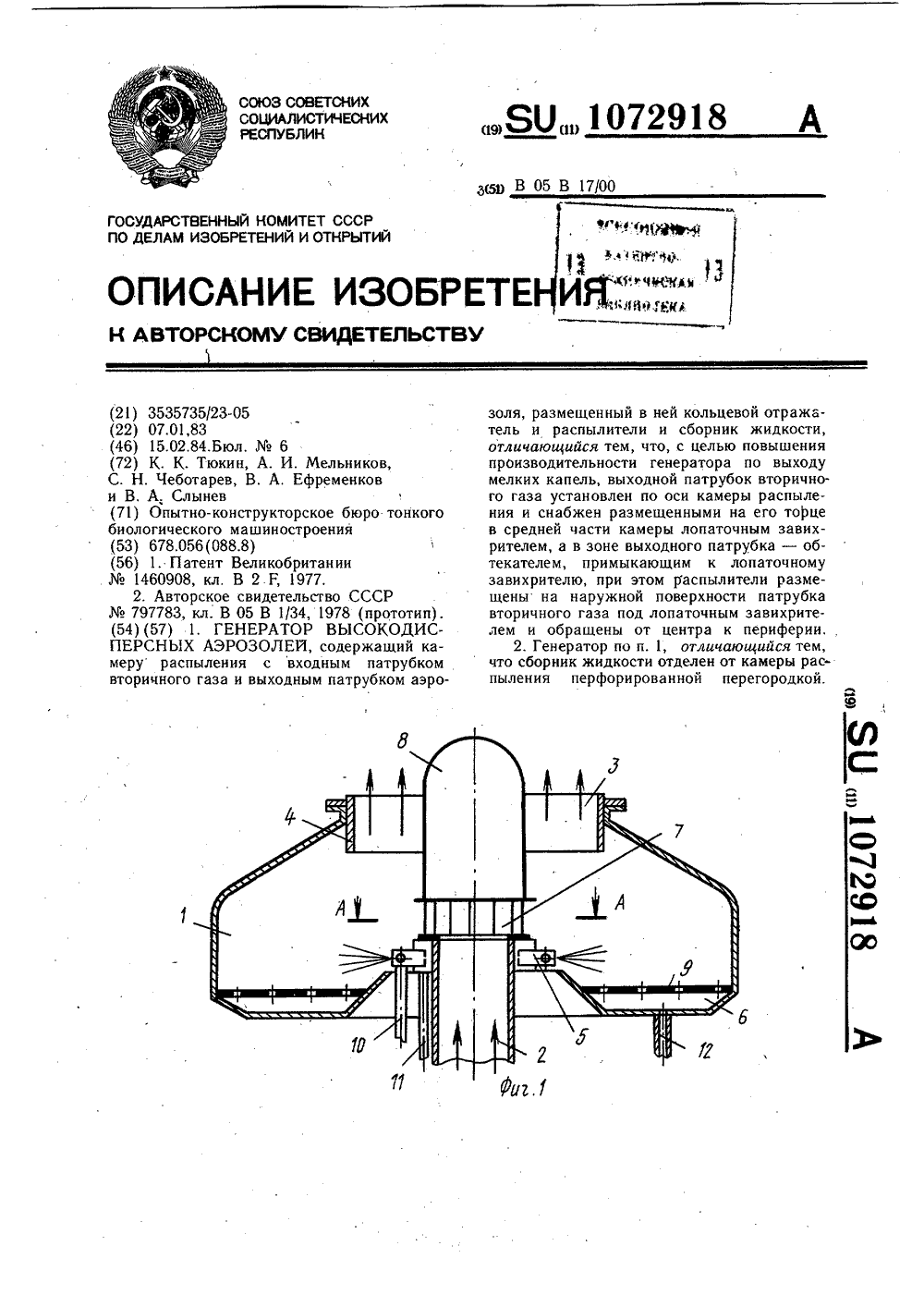

Метки: аэрозолей, высокодисперсных, генератор

...перемещение пленки. жидкости по 40 стенкам камеры распыления.Цель изобретения - повышение производительности генератора по выходу мелких капель.Указанная цель достигается тем, что в генераторе высокодисперных аэрозолей, со держащем камеру распыления с входным патрубком вторичного газа и выходнь 1 м патрубком аэрозоля, размещенный в ней кольцевой отражатель и распылители и сборник жидкости, входной патрубок вторичного газа установлен по оси камеры распыления и снаб. жен расположенными на его торце в средней части камеры лопаточным завихрителем, а в зоне выходного патрубка - обтекателем, примыкающим к лопаточному завихрителю, при этом распылители размещены по наруж ной поверхности патрубка вторичного газа под лопаточным завихрителем и...

Номер патента: 1072919

Опубликовано: 15.02.1984

Авторы: Копыт, Мацков, Медвецкий, Никора, Примин

МПК: B05B 17/00

Метки: аэрозольный, генератор

...вмонтирован в крышке, а запорное приспособление выполнено в виде последовательно установленных на конце патрубка, обращенного в атмосферу, диафрагмы, мембраны и накидной гайки 11,Недостатком этого устройства является невозможность точного задания начала момента и направления диспергирования. так как начало прорыва мембраны под давлением жидкости зависит не только от величины давления, на также определяется механическими параметрами мембраны, а форма и размер образуемого отверстия в мембране от опыта к опыту различны, что ухудшает эксплуатационные характеристики аэрозоль- ного генератора.Цель изобретения - улучшение эксплуатационных характеристик путем точного задания начала момента и направления диспергированной жидкости.Указанная...

Номер патента: 1076151

Опубликовано: 28.02.1984

Авторы: Афанасьев, Ефимов, Мислюк, Шевченко

МПК: B05B 7/10

Метки: жидкости, пневматического, распыливания

...7, выполненный заодно с крышкой 8, распределительная полость 9 и каналы 10, соединяющие распределительную и периферийную полости. Для тангенциального подвода воздуха в камере смешения имеются два сопловых патрубка 11, установленных по хорде к внутренней поверхности пористой кольцевой стенки. Для выхода капель жидкости из камеры наружу имеется выходное сопло 12. Верхняя стенка камеры имеет обойную поверхность 13. Сопло является сменной деталью и выполнено конической формы или, например, в форме сопла Лаваля для придания ускорения движению капель и предотвращения их слияния друг с другом. Пористая стенка выполнена, например, из металлокерамической трубки диаметром 34-52 мм с необходимой степенью пористости (25-44/о) и проницаемости по...
