Гидроциклон
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

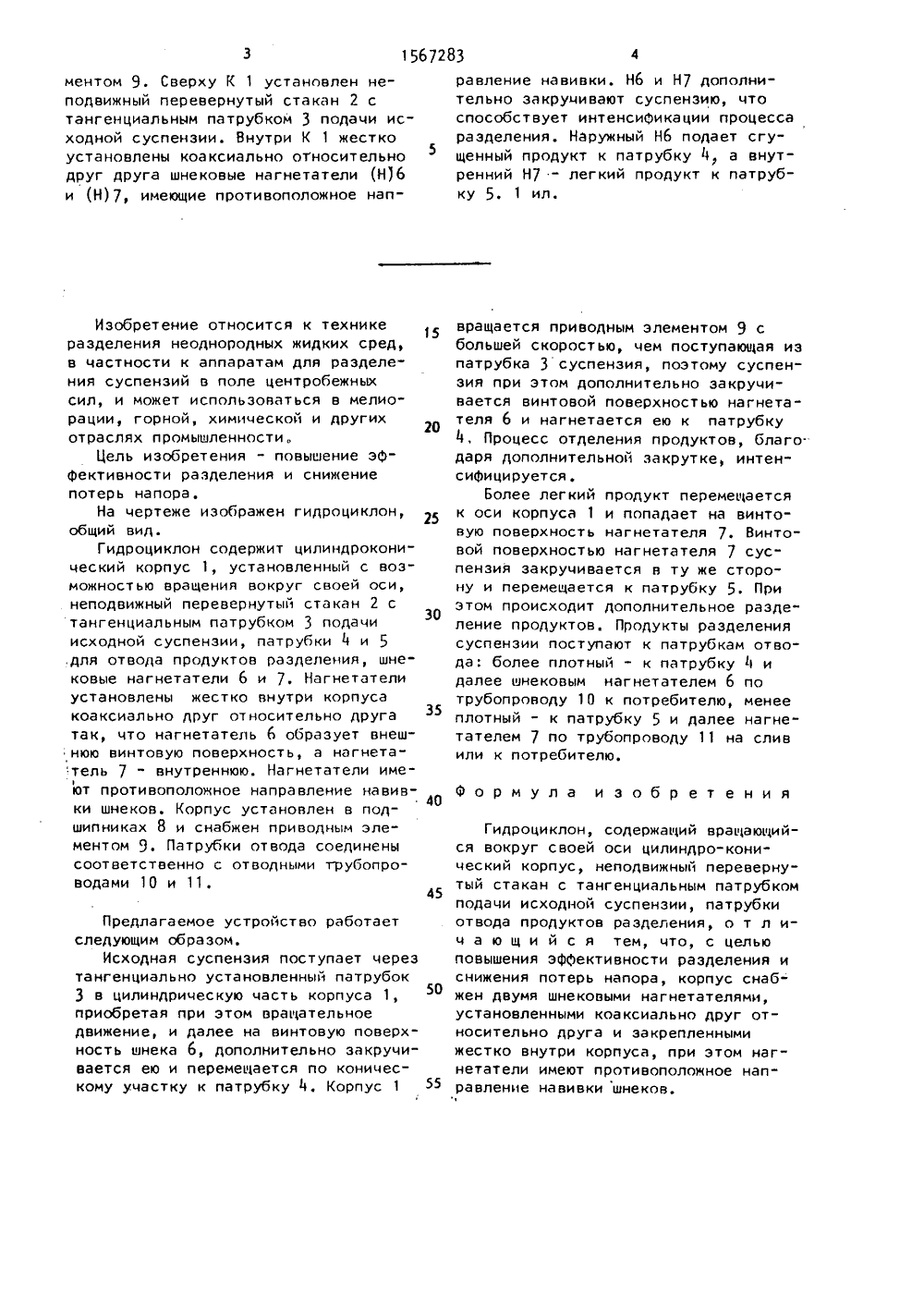

156728 ментом 9. Сверху К 1 установлен неподвижный перевернутый стакан 2 с тангенциальным патрубком 3 подачи исходной суспензии. Внутри К 1 жестко установлены коаксиально относительно5 друг друга шнековые нагнетатели (Н)6 и (Н) 7, имеющие противоположное нап 3 4равление навивки. Н 6 и Н 7 дополнительно закручивают суспензию, чтоспособст вует интенсивника ции процессаразделения. Наружный Н 6 подает сгущенный продукт к патрубку 11, а внутренний Н 7 - легкий продукт к патрубку 5. 1 ил.Изобретение относится к техникеразделения неоднородных жидких сред,в частности к аппаратам для разделения суспензий в поле центробежныхсил, и может использоваться в мелиордцииу Горной химической и других 20отраслях промышленности,Цель изобретения - повышение эффективности разделения и снижениепотерь напора,На чертеже изображен гидроциклон,общий вид.Гидроциклон содержит цилиндроконический корпус 1, установленный с возможностью вращения вокруг своей оси,неподвижный перевернутый стакан 2 с30тангенциальным патрубком 3 подачиисходной суспензии, патрубки 4 и 5,для отвода продуктов разделения, шнековые нагнетатели 6 и 7. Нагнетателиустановлены жестко внутри корпусакоаксиально друг относительно другатак, что нагнетатель 6 образует внешнюю винтовую поверхность, а нагнетатель 7 - внутреннюю. Нагнетатели имеют противоположное направление навив 40ки шнеков. Корпус установлен в подшипниках 8 и снабжен приводным элементом 9. Патрубки отвода соединенысоответственно с отводными трубопроводами 10 и 11. Предлагаемое устройство работает следующим образом.Исходная суспензия поступает через тангенциально установленный патрубок 3 в цилиндрическую часть корпуса 1, приобретая при этом вращательное движение, и далее на винтовую поверхность шнека 6, дополнительно закручивается ею и перемещается по коническому участку к патрубку ч, Корпус 1 5 вращается приводным элементом 9 с большей скоростью, чем поступающая из патрубка 3 суспензия, поэтому суспензия при этом дополнительно закручивается винтовой поверхностью нагнетателя 6 и нагнетается ею к патрубкуПроцесс отделения продуктов, благо" даря дополнительнои закрутке, интенсифицируется,Более легкий продукт перемещается к оси корпуса 1 и попадает на винтовую поверхность нагнетателя 7. Винтовой поверхностью нагнетателя 7 суспензия закручивается е ту же сторону и перемещается к патрубку 5. При этом происходит дополнительное разде" ление продуктовПродукты разделения суспензии поступают к патрубкам отвода: более плотный - к патрубку ч и далее шнековым нагнетателем 6 по трубопроводу 10 к потребителю, менее плотный - к патрубку 5 и далее нагнетателем 7 по трубопроводу 11 на слив или к потребителю.Формула изобретенияГидроциклон, содержащий вращающийся вокруг своей оси цилиндро-конический корпус, неподвижный перевернутый стакан с тангенциальным патрубком подачи исходной суспензии, патрубки отвода продуктов разделения, о т л ич а ю щ и й с я тем, что, с целью повышения эФФективности разделения и снижения потерь напора, корпус снабжен двумя шнековыми нагнетателями, установленными коаксиально друг относительно друга и закрепленными жестко внутри корпуса, при этом нагнетатели имеют противоположное направление навивки шнеков.
СмотретьЗаявка
4474154, 11.08.1988
ГОРЬКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ВОДНОГО ТРАНСПОРТА
АРЕФЬЕВ НИКОЛАЙ НИКОЛАЕВИЧ, ИВАНОВ ЕВГЕНИЙ ГЕННАДЬЕВИЧ
МПК / Метки
МПК: B04C 5/103
Метки: гидроциклон
Опубликовано: 30.05.1990
Код ссылки
<a href="https://patents.su/2-1567283-gidrociklon.html" target="_blank" rel="follow" title="База патентов СССР">Гидроциклон</a>
