B03C 1/30 — комбинированные с другими устройствами, не отнесенные к другим рубрикам

Номер патента: 1159642

Опубликовано: 07.06.1985

Автор: Смолин

МПК: B03C 1/30

Метки: магнитогидродинамический, сепаратор

...обмотками.8 и 9 магнитныйпоток также наводит в обмотках 6 н 7 ЭДС но эти ЭДС противоположны по знаку, так как магнитные потоки возбуждения в верхней и нижней частях центрального стержн имеют прдтивоположные направления, и при последовательном по электрическому току и согласном по магнитному потоку включении обмоток б н 7 эти ЭДС также взаимно компенсируются.Сепаратор работает следующим образом.Тигель 5 заполняется жидким металлом, в него добавляются рафииирующие реагенты. На цень, включающую обмотки 8 и 9 создания магнитиогд потока, соединенные по элек. трическому Току последовательно, а по маг. нитному потоку встречно, подается перемен. ное напряжение возбуждения, на цепь включающую обмотки б и 7 наведения тока, сое.диненные по...

Номер патента: 1162492

Опубликовано: 23.06.1985

Авторы: Гаращенко, Сандуляк

МПК: B03C 1/30

Метки: сепаратор, электромагнитный

...насадкой 2, например, ввиде шаров, стружки, стержней. Верхняя и нижняя секции каждого корпусаразделены сплошной ферромагнитной.перегородкой 3, Магнитная система 92содержит электромагниты, сердечники4 которых прилегают боковой поверхностью к корпусу сепаратора. Катушки5 размещены снаружи сердечников. Движение магнитной системы по поверхности корпусов осуществляется элек-.троприводом, состоящим из электродвигателя 6, редуктора 7 и винта 8.Сепаратор включает также входныепатрубки 9 и 10 и выходные патрубки1 и 12 верхних. секций и входныепатрубки 13 и 14 и. выходные патрубки 15 и 16 нижних секций,Для осуществления.подмагничивания и флокуляции частиц примесей, находящихся в очищаемой среде, и засчет этого интенсификации...

Номер патента: 1175557

Опубликовано: 30.08.1985

Авторы: Борисевич, Козлов, Плехов

МПК: B03C 1/30

Метки: циклон, электромагнитный

...конструкции и ремонта,На чертеже изображен электромагнитный циклон.. Электромагнитный циклон содержитвходной патрубок 1, цилиндрическщкорпус 2, электромагнитную систему 15иэ фероомагнитных пластин 3, закрепленных на наружной поверхностицилиндрической части корпуса вдольее оси и снабженных продольными обмотками 4, питающимися от источника постоянного тока, бункер 5 ивыхлопной патрубок 6,Цилиндроконическая часть корпуса,бункер, входной и выхлопной патрубки могут быть выполнены из сталиСт.3 толщиной 2 мм. К цилиндрической части корпуса вдоль его осипривариваются равномерно распределенные:по окружности десять ферро-магнитных пластин из стали Ст.3 50толщиной 3 мм, которые имеют продольные обмотки по 108 витков измедной проволоки диаметром...

Номер патента: 1181716

Опубликовано: 30.09.1985

Авторы: Белов, Гребенников, Гриценко, Измоденов, Товстохатько

МПК: B01D 35/06, B03C 1/30

Метки: магнитный, фильтр

...химической промышленности,Цель изобретения - уменьшение 5каплеуноса и улучшение отвода воды ишлама из корпуса.На чертеже изображено предлагаемое устройство.Магнитный фильтр содержит входной 1 Опатрубок 1, корпус 2, сотообраэнуюрешетку 3, сферические тела, ферромагнитные шары 4, распределительнуюи крепежную решетки 5, систему форсунок 6, шламоотводной элемент .7, каплеотбойник 8, магнитную систему 9выходной патрубок 10 и основу 11 сотообразной решетки.Устройство работает следущцим образом. 20Запыпенный воздух поступает черезвходной патрубок 1 в корпус 2, равномерно распределяясь решетками 5по трубам каналов сотообразной решетки 3 и приводя во взвешенное состояние ферромагнитные шары 4, чему спо.собствует магнитная система 9...

Номер патента: 1184565

Опубликовано: 15.10.1985

Авторы: Гуляихин, Солоденко, Шишков

МПК: B03C 1/30

Метки: сепаратор, феррогидростатический

...отражателем, в виде плоской пластины, установленной с возможностью перемещения по высоте, а камера снабжена вибратором и упругими элементами, посредствомкоторых она установлена на основании,причем дно камеры выполнено в виде чередующихся выступов и впадин,Кроме того, поверхность отражателя выполнена гофрированной. На чертеже изображен сепаратор, продольный разрез.Феррогидростатический сепаратор включает загрузочное приспособление 1, магнитную систему с полюсными наконечниками 2, рабочую камеру 3, ограничивающую магнитную жидкость 4 снизу и со стороны полюсов. Дно рабочей камеры выполнено в виде чередующихся выступов 5 и впадин 6. Камера установлена на упругих элементах 7 и снабжена вибратором 8. Сепаратор снабжен приемником 9...

Номер патента: 1186259

Опубликовано: 23.10.1985

Авторы: Кармазин, Мечкань, Мостика, Хомасуридзе, Шаповалов

МПК: B03C 1/30

Метки: магнитный, полиградиентный, сепаратор

...работает следующим образом.Исходная пульпа подается питателем (не показан) в емкости 2, заполненные ферромагнитными телами 3.Вследствие вращения кольцевой ванны емкости 2 поочередно проходят между полюсами 1.электромагнитной системы. 4 О При прохождении межполюсного зазора емкость .". поворачивается относитель но вертикальной оси, совпадающей с осью вала 4, на угол 45 - 90. Вращение осуществляется от привода б. При 15 вращении емкости 2 вместе с ферромагнитными телами 3 магнитный поток перераспределяется так, что ранее нерабочие точки 8 и 9 (фиг. 2) становятся рабочики (фиг, 3). Рабочие точки 10 и 11 (фиг, 2) предстанляют собой точки входа и выхода магнитныхсиловых линий. Они расположены внаправлении минимального...

Номер патента: 1199267

Опубликовано: 23.12.1985

Авторы: Казакова, Кузнецов, Пирузян, Плотникова, Семенов

МПК: B01D 15/08, B03C 1/30

Метки: разделительное

...дозатор 2, колонку 3 с ферромагнитными элементами 4. Колонка 3 выполнена в виде стеклянной плоско- параллельной трубки длиной около 1 м и с размером поперечного сечения около 50 мкм. Ферромагнитные элементы 4 выполнены в виде струн диаметром около 100 А, расположенных параллельно стенкам колонки 3. Колонка 3 расположена между полюсными наконечниками магнитной системы 5. На выходе из колонки 3 установлены измерительная 6 и проточная 7 кюветы для обнаружения фракций пробы, выходящих из колонки 3. цля измерения констант поглощений фракций устройство содержит спектрофотометр 8 с длиной волны 280 - 260 нм и потенциометр 9, а также коллектор 10 отбора фракций по времени их выхода из колонки 3.Устройство работает следующим образом.В...

Номер патента: 1210879

Опубликовано: 15.02.1986

Авторы: Бурачонок, Забродский, Тамбовцев

МПК: B01D 35/06, B03C 1/30

Метки: магнитный, пылеуловитель

...вниз и охвачены соленоидами 9 и 10, работающими в импульсномрежиме, к корпусу 1 примыкает бункер для сбора пыли 11,Магнитный пылеуловитель работаетследующим образом,Запыленный газ через газоходввода 2 поступает в корпус 1, затем,пересекая слой насадки 7, очищаетсяи выводится через газоход вывода 3.Очистка газа осуществляется подключением электромагнитов 4 и обмоток жалюзей 5 к источнику постоянного тока, тогда как другая ступеньфильтра работает в режиме регенерации зернистой загрузки и не очищаетгаз после того, как зернистый слойзаполняется пылью до насыщения, постоянное магнитное поле выключается,и соленоиды 9 и 10 подключаются к источнику импульсного магнитного тока с частотой Г = 1-5 Гц, ь = 0,01 с,и к источнику переменного...

Номер патента: 1214210

Опубликовано: 28.02.1986

Авторы: Губаревич, Дубинин, Козловский, Кравченко

МПК: B03C 1/30

Метки: магнитный, сепаратор

...нижверхний ых распо при это овода ра сливного труб ра ССР82 положен нпатрубка,положены а верхние кон межд верхни итопровоторцами трубка. да и сливног СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(7 1) Всесоюзный научно-исследтельский и проектный институтных цветных металлов и Госуданый проектно-конструкторский(51 ( э 7) 1 АГНИТ авт.св. Х 10856 щ и й с я тем,попаданинферромагнитнуютр)бами из нема расположенными нитов вплотную а днище корпуса стинми, в котор ние концы труб торец магнитопр верхним торцом ость, он снабже чого материала, у блоками маг -;Яка. с 19 Я 11 сГ Г ц Гсс- с:;,.,;)с с СК:Скос)ГЯЯЛ ОМУГЬС с 5 С 0 с- Р)1(1) Г 5Гс 10 с:;, ГГСГГЯГНстГГГОГс. ГГГО 71 О За Рс ЗО".НОМУ 111) с...

Номер патента: 1233938

Опубликовано: 30.05.1986

Авторы: Анашкин, Измалков, Кейлин, Кравец, Кривых, Кутьин, Лепехин, Ломовцев, Стрелкин

МПК: B03C 1/30

Метки: магнитный, сепаратор

...эа счет более полного использования энергии магнит ного поля.На фиг. 1 изображен сепаратор, общий вид, с частичным разрезом; на фиг, 2 - то же, вид сверху; на фиг. 3 - магнитная система, вид со стороны ротора; на фиг. 4 - сечение Л-А на Фиг. 3.Магнитный сепаратор включает роторы 1 с закрепленными по их периметру кассетами с ферромагнитными телами 2, открытую сверхпроводящую магнитную систему 3, приспособления 4- б соответственно для подачи питания и отвода магнитного и немагнитного продуктов. Роторы 1 приводятся во вращение приводом 7. Магнитная система 3 расположена между роторами и состоит из 12 соленоидов двух типоразмеров, Центральные соленоиды 8 намотаны на один каркас, а периферийные 9 - на два каркаса, которыеустановлены...

Номер патента: 1234117

Опубликовано: 30.05.1986

Авторы: Зусман, Кузнецов, Подойницын

МПК: B03C 1/30, B23K 20/00, B23K 31/02 ...

Метки: магнитной, пластин, сепарации

...были выбраны на основании специально проведенных исследований, которые показали, что при температуре ниже 700 пС, например при 600 С, и давлении ниже 0,1 кг/мм соединение фольг получается недостаточно прочное и недостаточно, однородное, в результате чего при резке пластины в некоторых местах могут расслаиваться.При температуре выше 1000 С ино тенсивно идут диффузионные процессы в свариваемых металлах, что значительно ухудшает их магнитные характеристики, тем самым снижается эффективность сепарации.2При давлении выше 10 кг/мм наблюдается утечка слоев металлов (либо ферромагнитного, либо немагнитного в зависимости от их механических 17 2свойств), что приводит к нарушениюнеобходимой конечной регулярнойструктуры пластины и снижению...

Номер патента: 1251957

Опубликовано: 23.08.1986

Авторы: Кадржанов, Кармазин, Солоденко

МПК: B03C 1/30

Метки: полиградиентный, сепаратор, электромагнитный

...Составитель Н.АшумовТехред Н,Бонкало Корректор С,Черни Редактор В.Иванова Заказ 4560/8 Тираж 514 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж, Раушская наб д,4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 Изобретение относится к области обогашения полезных ископаемых и может быть использовано в горно- металлургической промышленности и других отраслях народного хозяйства.Цель изобретения " повышение эффективности разделения за счет улучшения условий регенерации фильтрующнх элементов,На фиг,1 изображен предлагаемыйсепаратор, разрез; на фиг.2 - то ще,вид сверху,Сепаратор включает электромагнитную систему 1, рабочий орган 2 сячейками 3, заполненными...

Номер патента: 1256787

Опубликовано: 15.09.1986

Авторы: Кармазин, Мечкань, Мостыка

МПК: B03C 1/30

Метки: магнитный, полиградиентный, сепаратор

...с пособлением для регенерац/5 Тираж 514 ВНИИПИ Государственногопо делам изобретении 13035, Москва, Ж, Ра Подпискомитета СССР и открытии ская наб., д.4/ енно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4 Произво Изобретение относится к разделению материалов по магнитным свойствам и может быть использовано для обогащения тонкоизмельченных слабо- магнитных РудЦель изобретения - увеличение степени извлечения магнитного материала.На фиг,1 показан сепаратор план; на фиг.2 - емкость сепаратора, разрез.Устройство содержит электромагнитную систему 1, емкость 2 с ферромагнитными телами, торсионный вал 3, ротор 4, радиальные перегородки 5, приспособленные для регенерации в виде рычагов 6 и упоров 7 и 8, питатель 9, брызгала 10.Устройство...

Номер патента: 1263305

Опубликовано: 15.10.1986

Авторы: Геращенко, Евтушок

МПК: B01D 35/06, B03C 1/30

Метки: магнитный, фильтр-осадитель

...и вывода 9 очищенной среды,Для прохождения очищенной среды через перемычки и отверстия в пластинах основания перегородок изготовлены в виде фигурных вырезов, образующих проходное сечение для очищаемой жидкости и одновременно зоны повышенного значения магнитного поля, а вершина перемычек имеет отверстия, кроме того, отверстия в пластинах, к которым прилегают оболочки, для создания градиента поля и пропускания очищаемой среды содержат насечку.Магнитный фильтр-осадитель работает следующим образом. Включают магнитную систему 7, которая намагничивает пластины 2 и перемычки 4. В точках контакта смежных пластин и точках контакта пластин и перемычек создаются зоны высокоградиентного магнитного поля, при этом вал привода 5 находится в крайнем...

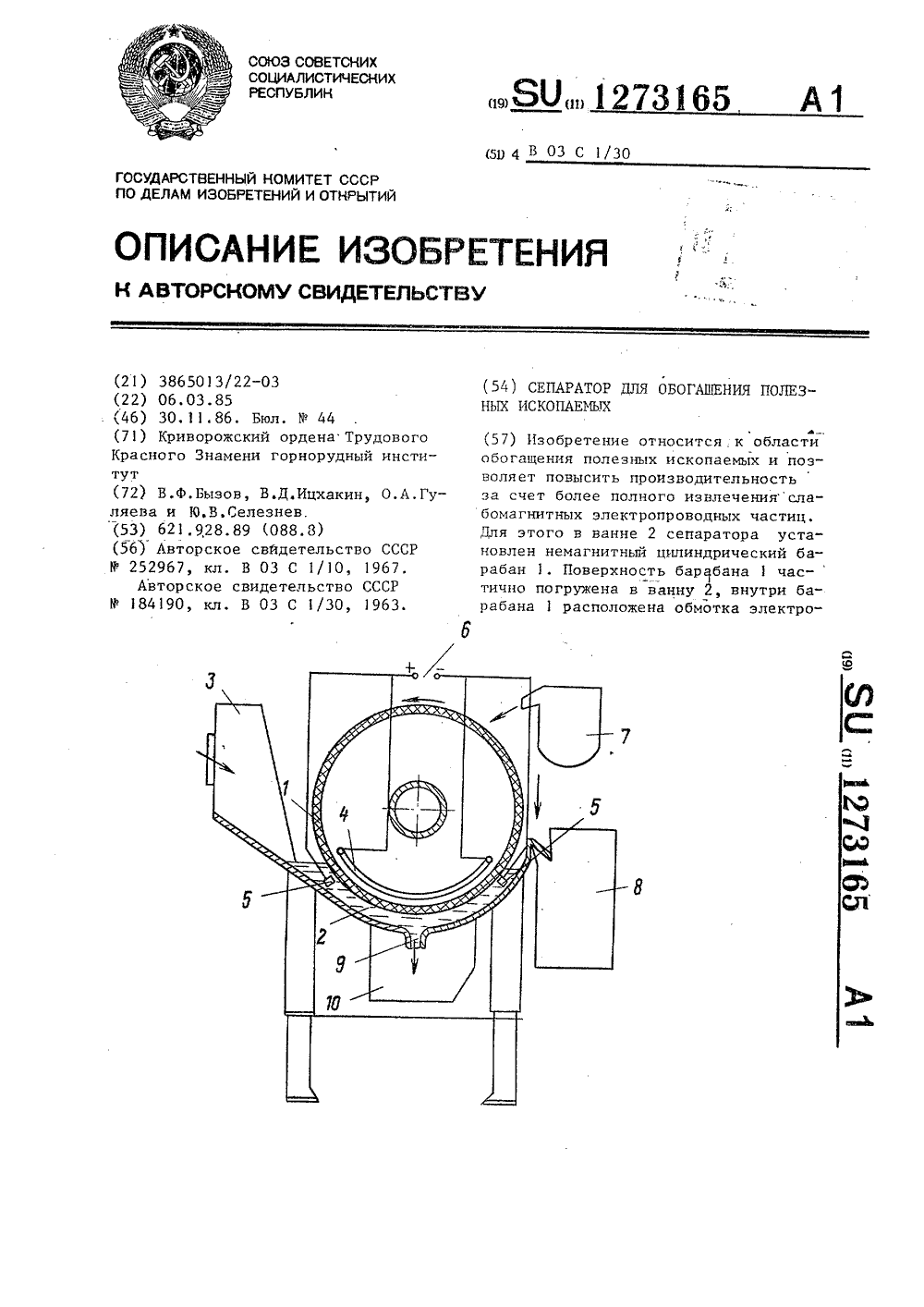

Номер патента: 1273165

Опубликовано: 30.11.1986

Авторы: Бызов, Гуляева, Ицхакин, Селезнев

МПК: B03C 1/30

Метки: ископаемых, обогащения, полезных, сепаратор

...частицыминуют электрод 5, расположенный между приспособлением 3 и барабаном 1,они попадают в поле действия двухтоков: тока, проходящего по трубкам,охлаждаемым водой, и тока, проходящего через пульпу между электродом5. Вследствие одинакового направления токов возникают силы притяжениямежду трубками 4 и проводящими частицами. Поскольку проводимость гема. тита вышее, то его частицы прижимаются к поверхности барабана 1 и выносятся из зоны разделения. 1 ил. 2концентрата 8, люк 9 и приемник 10 для удаления хвостов. Электрод 5, рас положенный на выходе ванны 1, между барабаном 1 и приемником 8 концентрата, а также концы медных трубок 4 соединены с отрицательным полюсом источника 6 постоянного тока.Сепаратор работает следующим образом.Пульпа...

Номер патента: 1313510

Опубликовано: 30.05.1987

Авторы: Бахмут, Благодатный, Дьяков, Невпряга

МПК: B03C 1/30

Метки: магнитный, полиградиентный, сепаратор

...по авт.св. У 910202.Цель изобретения - повышение выхода концентрата за счет снижения напряженности магнитного поля в зоне съема концентрата.На фиг, 1 показан сепаратор., вид в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел 1 на фиг,1 (диск, разрез).Сепаратор включает полые диски 1, дополнительные полые диски 2, размещенные с зазором между дисками 1, магнитные секторы 3, закрепленные неподвижно на оси , полиградиентную среду 5, раму 6, привод 7, ванну 8, питатель 9, разгрузочные приспособления 10 для концентрата и 11 для хвостов и брызгала 12 с трубой 13. Брызгала установлены между боковыми поверхностями дисков 1 и 2 у верхней границы секторов 3.Полиградиентный магнитный сепаратор работает следующим образом.Пульпу подают в...

Номер патента: 1327966

Опубликовано: 07.08.1987

Авторы: Гарин, Гуляихин, Катцын, Попов, Шишков

МПК: B03C 1/30

Метки: магнитогидростатический, сепаратор

...предприятие, г. Ужгород, ул. Проектная, 4Изобретение относится к магнитному обогащению и может быть использовано для разделения лома и отходов цветных металлов, а также при обогащении других материалов. 5Цель изобретения - повышение эффективности процесса сепарации за счет снижения потерь магнитной жидкости.На чертеже изображен предлагаемый сепаратор. 10Сепаратор содержит электромагнит 1 с полюсными наконечниками 2, у которых поверхности, обращенные в сторону камеры, выполнены закругленными в виде дуги окружности, причем длина дуги не превышает суммы пяти ее радиусов. В межполюс ном зазоре размещен рабочий слой магнитной жидкости, который состоит из части 3 с заданной эффективной плотностью (плотностью разделения) и...

Номер патента: 1337140

Опубликовано: 15.09.1987

Авторы: Городецкий, Кармазин, Солоденко, Федосеев

МПК: B03C 1/30

Метки: полиградиентный, сепаратор, электромагнитный

...привод 4 ферромагнитного цилиндра, питатель 5, обмотки 6 возбуждения, размещенные наполюсных наконечниках электромагнита1, и приемники 7 продуктов разделения. 25Сеператор работает следующим образом,Электрический ток в обмотках бвозбуждения электромагнита 1 создаетмагнитный поток, проходящий через ЗОэлементы магнитопровода и воздушныезазоры между полюсными наконечникамии ферромагнитным цилиндром 2. Таккак поверхности полюсных наконечников и цилиндра 2 имеют нарифления,магнитное поле в зазоре сильно иска-.жается, становится неоднородным. Вобласти вершин рифлей происходитусиление напряженности магнитногополя, что обеспечивает возникновение 4 Опо всему объему межполюсного пространства большого количества локальных градиентов...

Номер патента: 1338895

Опубликовано: 23.09.1987

Авторы: Кармазин, Рожков

МПК: B03C 1/30

Метки: магнитный, сепаратор

...пустой, чтопозволяет иметь любую необходимую натяжения движется тонким слоем. Середина канала остается пустой. Под действием магнитных сил слабомагнитный продукт притягивается к поверхности П на краях магнитных полос 4, а немагнитный продукт попадает в приемник 7. После ыключения системы 1 или вывода кассеты с П из зоны между полюсами магнитный продукт смывается с П. 1 з.п. ф-лы, 3 ил.,табл. для предотвращения забивания ширинуканала.Под действием магнитных сил слабомагнитные зерна притягиваются к поверхности пакетов 3 на краях магнитных полос 4, а немагнитные зерна попадают в приемник 7 немагнитного продукта. После выключения магнитной систе - мы или вывода кассеты 2, собранной из пакетов 3, из зоны между полюсами магнитный процукт...

Номер патента: 1351678

Опубликовано: 15.11.1987

Авторы: Джиоев, Кармазин, Рожков, Солоденко

МПК: B03C 1/30

Метки: магнитный, обогащения, руд, сепаратор, слабомагнитных

...порошка на поверхности выступов 6 и желобков 7. Пульпа обогащаемого материала подается ца намагцичеццыс пластины 2, движется по ним и частично в канале 3, образованном смежными пластинами 2. Часть пульпы, проходящая цо пластинам, движется преимущественно цо желобкам 7 наклонно вниз, а также перетекает из желобков 7 через края выступов 6. При движении поильцы по желобку магнитные частицы цод действием магнитных сил притягиваются не только к краям выступов 6, но и (большей частью) к центрам микроградиецтов, образованным зернами магцитомягкого железного порошка. В результате извлечения слабомагцитцых частиц из потока и осаждение их на пластину происходят практически по всей ее поверхности (как ца выступах 6, так и на желобках 7),...

Номер патента: 1375341

Опубликовано: 23.02.1988

Автор: Кочура

МПК: B03C 1/30, G01N 27/72

Метки: магнитного, магнитных, обогащения, продуктах, сепаратора, содержания, фракций

...поля или величину магнитной индукции каждого сепаратора, измеренные величины суммируют, а затем делят на количество сепараторов в группе и по среднему арифметическому результату измерений контролируют содержание магнитных фракций в промпродукте на выходе группы параллельно работающих сепараторов. Питание, представляющее собой рудную пульпу с производительностью по твердомуЯ=сопз 1 и плотностью р=сопз( (фиг. 1), поступает в ванну 1 сепаратора. Магнитный продукт 2 извлекается из пульпы магнитным полем, создаваемым магнитной системой, состоящей из ярма 3 и постоянных магнитов 4, и концентрируется на поверхности рабочего органа, которым является барабан 5 магнитного сепаратора, вращающийся со скоростью о=сопз 1. Содержание магнитных...

Номер патента: 1417930

Опубликовано: 23.08.1988

Автор: Гладков

МПК: B03C 1/30

Метки: магнитный, сепаратор

...в ванне с возможностьюперемещения, ванну 2, загрузочное 15приспособление (не указано), разгрузочное приспособление 3, при этомполиградиентные элементы выполненыв виде отдельных постоянных магнитов,соединенных с зазором между собой 2 Онемагнитными нитями 4, причем магниты обращены в ряду друг к другу одноименными полюсами, а рабочийорган выполнен в виде параллельныхтросов 5, натянутых на приводной и 25ведомый ролики 6 с образованиемзамкнутой бесконечной. ленты, причемсвободные концы нитей закрепленымежду тросами с провисанием, разгрузочное приспособление для магнитного материала выполненно в видеэлектромагнитного ролика, установленного между ветвями бесконечной ленты, а ширина ролика равна расстоянию между тросами 5,Сепаратор работает...

Номер патента: 1419729

Опубликовано: 30.08.1988

Авторы: Бурко, Губаревич, Зорин, Поздняков, Полоцкий

МПК: B03C 1/30

Метки: сепаратор, феррогидростатический

...от рабочих поверхностейполюсцых наконечников (Фиг,8), илилогарифмический профиль (фиг.9). Логарифмический проАиль определяется по Аормуле текущие координаты известной начальной точки; концентрация магнетита(объемная); намагниченность насьгщения коллоидной частицы;намагниченность жидкосС, - текущий магцитный потенциал;С - магнитный потенциал отцосительцо линии У = О; объем насьппецной коллоидной частицы;постоянная Больцмана; КТ - температура,Феррогидростатический сепаратор работает следующим образом.Исходный материал подается в слой магнитной жидкости 5, расположенной в камере 4 между полюсными наконечниками 2, 1 илицдрическая поверхность 6, обратная рабочей поверхности 3 полюсных наконечников 2, имеет криволинейную направляющую,...

Номер патента: 1456228

Опубликовано: 07.02.1989

Авторы: Балабанов, Дергачев, Праневский, Файнер, Черников

МПК: B03C 1/30

Метки: магнитный, сепаратор

...установленный на зубчатом колесе 6, соединенном с приводом 7,Зубчатое колесо б установлено на вертикальном валу 8 и состоит иэ ступицы9,.соединенных спиц 10 и 11 и двух1кольцевых поясов 12 и 13, имеющих внижней своей части зубчатые венцы 14и 15. Вертикальный вал 8 установленв верхний 16 и нижний 17 подшипниковые корпуса, связанные с корпусом 1магнитного сепаратора через раскосы18 и 19. Конусный рассекатель 4 име,тикальной стенке 29, связанной через 30 перемычки 30 со стойкой 31, установленной вдоль вертикального вала 8 исвязанный с нижним подшипниковым кор 11пусом 17. Оба съемника 25 и 26 в 5 30 15 20 2ет в нижней своей части пазы 20, равномерно расположенные по окружности, На конусном рассекателе 4 покоится круговое кольцо 21, имеющее...

Номер патента: 1461507

Опубликовано: 28.02.1989

Авторы: Кейлин, Лепехин, Черноплеков

МПК: B03C 1/30

Метки: магнитный, сепаратор

...тела 2 выполнены в виде установленных радиально пластин,состоящих из чередующихся между собой Ферромагнитных 9 и немагнитных 10 радиальных полос. 1(роме этого, магнитный сепаратор содержит брызгало 11 и снабжен по меньшей мере одной дополнительной магнитной системой 12, сверхпроводящие обмотки которой подключены к источнику питания встречно относительно сверхпроводящих обмоток основной магнитной системы 3.Магнитный сепаратор работает следующим образом.Ротор 1 вращается по направлению от питателя 6 к приемникам 7 и .8 продуктов разделения сквозь магнитную систему 3. Пульпа подается питателем 6 на ротор 1 в области магнитного поля сверхпроводящих обмоток 5 магнитной системы 3. Магнитные частицы руды притягиваются к Ферромагнитным...

Номер патента: 1461508

Опубликовано: 28.02.1989

Авторы: Белкин, Грибов, Думинов, Кулинский, Сафронов, Смолин, Фетисов, Щитов

МПК: B03C 1/30

Метки: магнитогидродинамический, сепаратор

...относительно 20дна 4 и верхней части тигля .3, .и охватывающий кольцевой тигель 3 Б-образный дополнительный магнитопровод9. Дно 4 тигля 3 выполнено из матерна"ла с высокой удельной электропроводностью, например из меди, перегородки 8 выполнены из электропроводящегоматериала, а выходной патрубок 6 выполнен из материала с низкой электропроводностью (керамика и т.п.),снабжен двумя диаметрально расположенными отверстиями 10 и 11 и установлен с возможностью поворота вокруг вертикальной оси.Магнитогидродинамнческий сепаратор работает следующим образом.Первичную обмотку 2 включают вэлектросеть. При этом по стенкамтигля 3 и его дну 4 потекут индуцнрованные токи, которые разогреют ти Огель 3. В разогретый тигель 3 черезвходной патрубок 5...

Номер патента: 1463340

Опубликовано: 07.03.1989

Авторы: Давыдов, Николаенко, Титлянов

МПК: B03C 1/30

Метки: магнитный, сепаратор

...ротор 2 с размещенными в нем матрицами срромагнитным заполнителем, питаель (не показан), смывное приспособление З,приемники 4 и 5 продуктов раздеЛения с приспособлениями 6 для разгрузки,имеющими регулятор 7 количества выl г 1 ускаемых продуктов, патрубки 8, дин конец кажлого из которых геретично соединен с приспособлениямидля разгрузки а другои посредст вом скользящего эластичного уплотнефи (не показано) установлен с воз-. йожностью взаимодействия с матрицаи ротора 2, прн этом патрубки соединяются с ротором в случае сепаратора с вертикальным ротором при входе и выходе из зоны действия магнитного поля, а в случае горизонтально о ротора - сразу после смывного приспособления, т,е, вне зоны деиствия магнитной системыСепаратор работает...

Номер патента: 1488004

Опубликовано: 23.06.1989

Автор: Клочко

МПК: B03C 1/10, B03C 1/30

Метки: гидромагнитный, дешламатор

...17 и центральной разгрузочной трубы 18, Камеры 14 уплотнения и расположенные под ними коллекторы 17 связаны 5 выпускными трубками 19. Водяные камеры 15связаны с камерами 14 уплотнения через отверстия 20 в нижней части общих стенок, Камеры 14 уплотнения расположены радиально и имеют в поперечном сечении форму трапеции, Водяные камеры 15 имеют в сечении форму пятиугольника. В верхней части к камерам 15 прикреплены съемники 13 магнитного продукта. Полый вал 8 заглушен в нижней своей части и имеет отверстия 21 для выхода пульпы, расположенные на уровне середины магнитов 12, прикрепленных к патрубкам О и 11. Нижние концы патрубков 10 расположены над камерами 14 уплотнения и водяными камерами 5, а нижние концы патрубков 1 ниже второй части...

Номер патента: 1502109

Опубликовано: 23.08.1989

Авторы: Кравец, Ломовцев, Стрелкин

МПК: B03C 1/30

Метки: магнитный, сепаратор

...установленный с воэможностью враще 15ния, рабочую камеру с ферромагнитными матрицами 4, установленными вертикально вдоль направления движенияпульпы и перпендикулярно поверхностиполюсов с образованием вертикальныхканалов 5 для прохождения пульпы,загрузочный 6 и разгрузочные 7 патрубки. Каждая матрица 4 выполненадвухрядной из ферромагнитных тел 825треугольного сечения, расположенныхпараллельно друг другу в плоскостиматрицы, а ферромагнитные тела обращены одной из своих поверхностей нсторону канала 5 для прохожденияпульпы. Пространство между ферромагнитными телами 8 заполнено немагцитным материалом.Магнитный сепаратор работаетследующим образом.Исходный продукт и виде пульпы че рез загрузочный патрубок 6 поступает в часть рабочей...

Номер патента: 1505588

Опубликовано: 07.09.1989

Авторы: Гарин, Гогосов, Крохмаль, Ландик, Мангов, Смолкин

МПК: B03C 1/30

Метки: магнитожидкостный, сепаратор

...с нее на делительную перегородку (не показана), где они накапливаются и иод действием собственной тяжести отпадают. Формула изобретения ла. Корректор О,Ципле Заказ 5376/7 Тираж 498 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5Производственно-издательский комбинат "Патент", г. ужгород, ул, Гагарина, 101 таллов.Цель изобретения - повышение эффективности процесса сепарации засчет стабилизации во времени иондеромоторной силы, действующей на частицы сепарируемого материала,На фиг, 1 представлен сепаратор,поперечный разрез; на фиг, 2 - сечение А-А на фиг, 1.Сепаратор включает П-образный магнитопровод 1 с катушками 2, иолюсныенаконечники 3, выполненные...
