Магнитный сепаратор для обогащения слабомагнитных руд

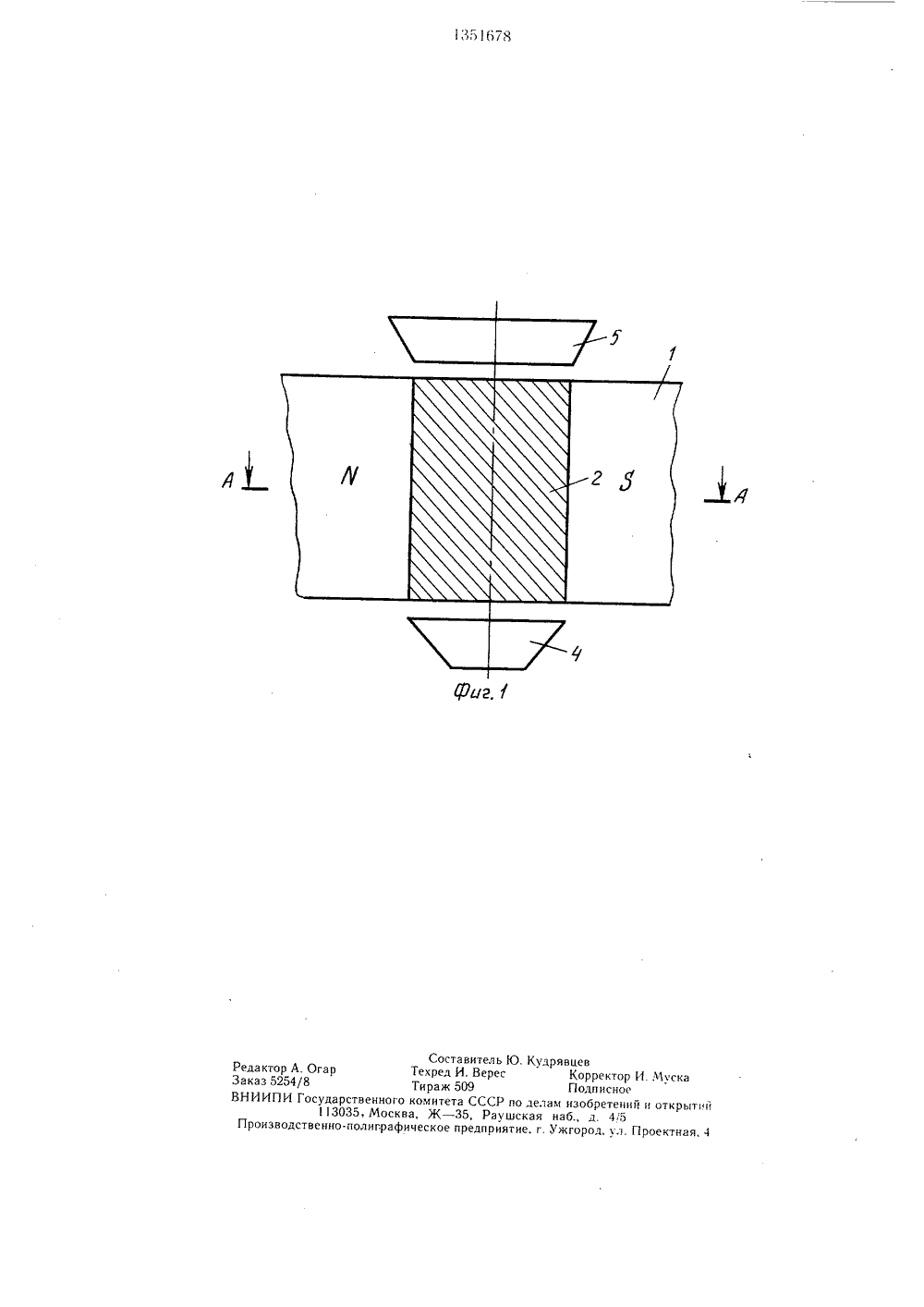

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) (11) ПИСАНИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТВУ ВТОРСКОМУ СВИ ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) МАГНИТНЫЙ СЕПАРАТОР ДЛЯОБОГАЩЕНИЯ СЛАБОМАГНИТНЫХРУД(57) Изобретение относится к области обогащения полезных ископаемых и. м. б.использовано при-очистке сточных вод и химического сырья от магнитных примесей.Цель изобретения - повышение извлеченияслабомагнитных материалов и снижение металлоемкости сепаратора. В межполюсномзазоре магнитной системы вдоль силовых линии магнитного поля размещены пластины (П), выполненные из магнитомягкого порошка и связки из немагнитного материала, например полиуретана, для соединения частиц порошка между собой. Частицы порошка ориентированы поперек силовых линий магнитного поля. Смежные П установлены взаимно неподвижно посредством перемычек 8 и образуют противостоящими поверхностями каналы 3 для прохода пульпы. Поверхность П выполнена в виде чередующихся выступов (В) 6 и желобков (Ж) 7, расположенных под углом к оси канала 3 и к вертикали. При этом В 6 и Ж 7 с обеих сторон одной и той же П имеют противоположный угол наклона. При намагничивании П на острых кромках В 6 и на конусообразных В, образованных частицами порошка, на поверхности В 6 и Ж 7 образуется высокоградиентное поле. Пульпа из питателя поступает на П. При движении ее по Ж 7 слабомагнитные частицы извлекаются по всей поверхности П (как на В 6, так и на Ж 7). 1 3. п. ф-лы, 2 ил.Изобретение относится к устройствам для обогащения полезных ископаемых и может быть использовано при очистке сточных вод и химического сырья от магнитных примесей.Цель изобретения -- повышение извлечения слабомагнитцых материалов и снижение металлоемкости сепаратора.На фиг. 1 изображена схема сепаратора; ца фиг. 2 - разрез А - А ца фиг. 1.Сепаратор включает магнитную систему и расположенные в меж полюсном зазоре вдоль силовых линий магнитного поля пластины 2. Поверхности пластин образуют каналы 3 для прохода пульпы. Под пластинами находится приемник 4 для отвода продуктов обогащения, а над пластинамипитатель 5. Поверхность пластин выполнена в виде чередующихся выступов 6 и желобков 7, которые расположены под углом к оси канала и к вертикали, причем выступы и желобки с обеих сторон одной и той же пластины имеют противоположный угол наклона (перекрещиваются). Смежные пластины установлены взаимно неподвижно относительно друг друга посредством дистанционных перемычек 8 и образуют своими противостоящими поверхностями каналы 3 для прохода пульпы.Сепаратор работает следующим образом.Включается магнитная система 1 и намагничиваются пластины 2. При этом высокоградиентцое магнитное поле образуется как на острых кромках выступов 6, так и ца конусообразных выступах, образованных зернами железного порошка на поверхности выступов 6 и желобков 7. Пульпа обогащаемого материала подается ца намагцичеццыс пластины 2, движется по ним и частично в канале 3, образованном смежными пластинами 2. Часть пульпы, проходящая цо пластинам, движется преимущественно цо желобкам 7 наклонно вниз, а также перетекает из желобков 7 через края выступов 6. При движении поильцы по желобку магнитные частицы цод действием магнитных сил притягиваются не только к краям выступов 6, но и (большей частью) к центрам микроградиецтов, образованным зернами магцитомягкого железного порошка. В результате извлечения слабомагцитцых частиц из потока и осаждение их на пластину происходят практически по всей ее поверхности (как ца выступах 6, так и на желобках 7), что повышает осадительцую способность ферромагнитного наполцителя.В результате размещения пластин 2 вдоль силовых линий магнитного поля значительно снижается вероятность механического забивания зазоров 3 сильномагнитными и инородными телами и вся полезная площадьпластины выполняет сзою непосредственную функцию - извлечение слабома ччтцых материалов, причем градиент цапряхксццости магнитного поля вдоль поверхцос и пластины обеспечивает эффективный силовой режим разделсци.Расположение выступов 6 и желобков 7 с обеих сторон одной и той ,ке пластины с противоположным углом наклона позволяет получить во всех зазорах 3 потоки пульпы, движугциеся в одном и том же направлении, что обеспечивает создание одинаковых условий извлечения во всех зазорах 3, а также равномерный износ пластин. Кроме того, перекрещивание выступов и желобков с обеих сторон одной и той же пластины увеличивает ее жесткость и снижает опасность механической поломки.В результате абразивного износа выступы 6 пластин сглаживаются, однако благодаря равномерному распределению зерен магнитомягкого порошка по всему объему пластины последняя обладает такими же центрами микроградиентов, как и до износа, поэтому осадительная способность пластин практически це снижается.Использование в качестве немагцитной связки полиуретана позволяет получить жесткие износо-и коррозионноустойчивые пластины с равномерным распределением зерен магнитомягкого порошка по всему его объему, а также уменьшить металлоемкость сепаратора. 5 10 15 20 25 30 Формула изобретения 3540 45 50 1. Магнитный сепаратор для обогащеьия слабомагнитцых руд, включающий магнитную систему с полюсами, в межполюсном зазоре которой размегцены с зазором соединенные между собой посредством перемычек ферромагнитные пластины, поверхность которых выполнена в виде чередующихся выступов и желобков, расположенных под углом к вертикали, питатель и приемник продуктов разделения, отличающийся тем, что, с целью повышения эффективности извлечения слабомагнитных материалов и снижения металлоемкости сепаратора, пластины выполнены из магнитомягкого порошка и связки из немагнитного материала для соединения частиц порошка между собой, при этом выступы и желобки с обеих сторон одной и той же пластины имеют противоположный угол наклона, а частицы магнитомягкого порошка ориентированы поперек силовых линий магнитного поля.2. Сепаратор го п. 1, отличающийся тем, что пластины установлены вдоль силовых линий магнитного поля.Соста вител ь Ю. Кудря в ценРедактор А. Огар Техред И. Верес Корректор И. МускаЗаказ 5254/8 Тираж 509 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытии113035, Москва, Ж - 35, Раушская наб., д. 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
